Назначение и принцип работы датчика положения коленвала
Датчик положения коленвала (ДПКВ, датчик синхронизации) является компонентом электронной системы управления двигателем. Поэтому датчик имеется только у современных автомобилей, оснащенных электронным блоком управления (ЭБУ) двигателя.
Функцией датчика положения коленвала является передача сигналов на электронный блок управления двигателем о положении коленчатого вала, а также о скорости и направлении его вращения. Тем самым датчик влияет на функционирование основных систем мотора, в том числе на зажигание, газораспределение, питание и т. д. Основываясь на показаниях, переданных ДПКВ, электронный блок управления решает следующий круг задач:
- определяет момент впрыска и продолжительность работы форсунок (управление системой впрыска топлива);
- осуществляет контроль момента зажигания в каждом из цилиндров мотора (управление системой зажигания);
- определяет момент прохождения верхней и нижней мертвых точек поршнями первого или четвертого цилиндров;
- управляет системой фаз газораспределения;
- управляет работой отдельных компонентов системы улавливания паров топлива;
- контролирует и корректирует работу других систем двигателя.

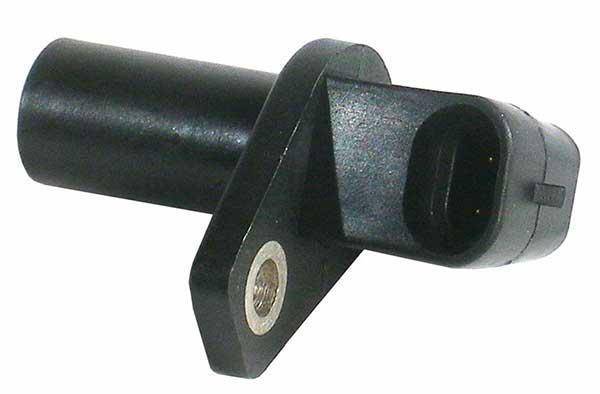

Сам по себе датчик представляет собой стальной сердечник с обмоткой из медной проволоки, залитый компаундной смолой и помещенный в пластиковый корпус. Особенностью датчика является наличие провода длиной 50-70 сантиметров, заканчивающегося специальным разъемом, который подключается к блоку управления двигателем.
Выделяется 3 основных разновидности ДПКВ.
- Магнитный (индуктивный) датчик — самый распространенный вариант, не требующий отдельного питания. Формирование сигнала на электронный блок управления осуществляется в момент, когда специальная метка осуществляет проход через магнитное поле, создаваемое в зоне нахождения датчика. Одновременно магнитный датчик может выполнять функцию датчика скорости.
- Датчик Холла, принцип работы которого основан на эффекте Холла (возникновении поперечной разности потенциалов). Сигнал на ЭБУ из ДПКВ поступает в тот момент, когда к датчику подступает изменяющееся магнитное поле. Синхронизирующий диск перекрывает поле, а зубья диска вступает во взаимодействие с магнитным полем ДПКВ. Датчик подобного типа одновременно может выполнять функцию датчика распределителя зажигания.
- Оптический датчик, чей принцип работы основан на взаимодействии с диском синхронизации посредством перекрытия оптического потока, проходящего между светодиодом и специальным приемником. Приемник фиксирует перекрытие светового потока и формирует импульс напряжения, который передавается от ДПКВ к электронному блоку управления двигателем.
Чаще всего на автомобилях встречаются магнитные измерители и датчика Холла — многофункциональность этих приборов делает их более востребованными, чем оптические измерители положения коленвала, которые являются устаревшим решением.
Назначение и принцип работы датчика положения коленвала
Датчик положения коленвала (ДПКВ, датчик синхронизации) является компонентом электронной системы управления двигателем. Поэтому датчик имеется только у современных автомобилей, оснащенных электронным блоком управления (ЭБУ) двигателя.
Функцией датчика положения коленвала является передача сигналов на электронный блок управления двигателем о положении коленчатого вала, а также о скорости и направлении его вращения. Тем самым датчик влияет на функционирование основных систем мотора, в том числе на зажигание, газораспределение, питание и т. д. Основываясь на показаниях, переданных ДПКВ, электронный блок управления решает следующий круг задач:
- определяет момент впрыска и продолжительность работы форсунок (управление системой впрыска топлива);
- осуществляет контроль момента зажигания в каждом из цилиндров мотора (управление системой зажигания);
- определяет момент прохождения верхней и нижней мертвых точек поршнями первого или четвертого цилиндров;
- управляет системой фаз газораспределения;
- управляет работой отдельных компонентов системы улавливания паров топлива;
- контролирует и корректирует работу других систем двигателя.
Именно ДПКВ определяет правильное функционирование двух основных систем мотора — зажигания (только на бензиновых двигателях) и впрыска топлива (на дизельных и инжекторных бензиновых силовых агрегатах).
Сам по себе датчик представляет собой стальной сердечник с обмоткой из медной проволоки, залитый компаундной смолой и помещенный в пластиковый корпус. Особенностью датчика является наличие провода длиной 50-70 сантиметров, заканчивающегося специальным разъемом, который подключается к блоку управления двигателем.
Выделяется 3 основных разновидности ДПКВ.
- Магнитный (индуктивный) датчик — самый распространенный вариант, не требующий отдельного питания. Формирование сигнала на электронный блок управления осуществляется в момент, когда специальная метка осуществляет проход через магнитное поле, создаваемое в зоне нахождения датчика. Одновременно магнитный датчик может выполнять функцию датчика скорости.
- Датчик Холла, принцип работы которого основан на эффекте Холла (возникновении поперечной разности потенциалов). Сигнал на ЭБУ из ДПКВ поступает в тот момент, когда к датчику подступает изменяющееся магнитное поле. Синхронизирующий диск перекрывает поле, а зубья диска вступает во взаимодействие с магнитным полем ДПКВ. Датчик подобного типа одновременно может выполнять функцию датчика распределителя зажигания.
- Оптический датчик, чей принцип работы основан на взаимодействии с диском синхронизации посредством перекрытия оптического потока, проходящего между светодиодом и специальным приемником. Приемник фиксирует перекрытие светового потока и формирует импульс напряжения, который передавается от ДПКВ к электронному блоку управления двигателем.
Чаще всего на автомобилях встречаются магнитные измерители и датчика Холла — многофункциональность этих приборов делает их более востребованными, чем оптические измерители положения коленвала, которые являются устаревшим решением.
ПРИНЦИП РАБОТЫ И ОСОБЕННОСТИ КОНСТРУКЦИИ ДПКВ
Как понятно из названия, ДПКВ считывает и передает информацию о текущем положении коленного вала в бортовой компьютер четырнадцатой. Исходя из этих показателей, ЭБУ определяет периодичность подачи топлива в цилиндры двигателя и момент подачи искры на свечи зажигания.
Если ДКПВ ломается, происходит полная десинхронизация . Последствия неисправности ДПКВ, из-за которых воспламенение топлива происходит не вовремя, способствуют неправильному режиму роботы силового агрегата – мотор будет дергаться либо троить, и нормальная езда станет невозможной.
На ВАЗ 2114, в зависимости от года выпуска и вида двигателя, могут устанавливаться разные датчики положения коленчатого вала. Их отличия заключаются в принципе работы: ДПКВ могут быть частотные и электромагнитные. Разберемся подробнее.
- Электромагнитные (индуктивные) – внутри таких датчиков расположена металлическая часть с электромагнитом. Металлический стержень покрыт медной обмоткой. Концы проволоки выведены на поверхность корпуса датчика, к ним . При появлении рядом с намагниченным ДПКВ коленного вала, в электронный блок управления ВАЗ 2115 подается соответствующий сигнал;
- Частотные – такие ДПКВ реагируют на венцовые зубья коленного вала. Частотный датчик генерирует постоянные импульсы, которые передаются к ЭБУ. В момент, когда рядом с устройством находится коленвал, частота подачи импульсов меняется, благодаря чему электронный контролер определяет текущее положение коленвала.
Поменять можно только на устройство аналогичное тому, которое уже было установлено в автомобиле. Актуальная на сегодняшний день стоимость ДПКВ варьируется в пределах от 300 до 500 рублей.
Замена
Замена ДПКВ производиться легко и не требует применения значительных усилий в проведении данной работы. Необходимо лишь подготовить нужный инструмент и можно приступать к работе.
Необходимый инструмент:
- Ключ на 10мм;
- Пассатижи;
- Проникающая смазка (WD-40);

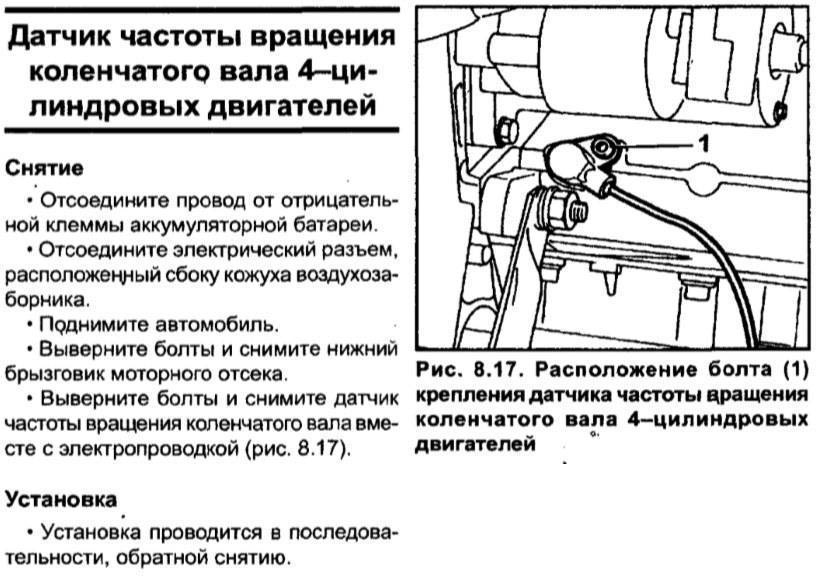

Процесс замены
Для проведения замены можно воспользоваться смотровой ямой или демонтировать правое переднее колесо для удобства.
Снимаем минусовую клейму с АКБ;
Вынимаем разъем с датчика;
Откручиваем датчик от крепления ключом на 10мм и с помощью пассатиж вынимаем его из кронштейна.
Устанавливаем новый датчик в обратной последовательности.
Надеемся, наша статья была Вам полезна.
Индуктивный (магнитный) ДПКВ
В основе устройства лежит намагниченный сердечник, помещенный в катушку. В состоянии покоя магнитное поле постоянно и в его обмотке отсутствует ЭДС самоиндукции. Когда перед магнитным сердечником проходит вершина металлического зуба задающего диска магнитное поле вокруг сердечника изменяется, что приводит к индукции тока в обмотке.
При вращении диска на выходе возникает переменный ток, при этом частота тока изменяется в зависимости от частоты вращения вала. Работа основана на эффекте электромагнитной индукции.
Особенностью этого датчика является его не сложная конструкция, работающая без подачи дополнительного питания.
Самостоятельная диагностика датчика
Проверить, в каком состоянии находится коленвал и его датчик, можно самостоятельно и без профессиональной подготовки. Существует несколько методов, которые безошибочно помогут определить, в каком состоянии находится элемент.
Осмотр корпуса
Конструкция имеет пластиковый корпус, который чаще всего подвешивается на кронштейне, где располагается шкив генераторного привода. Кроме того, к конструкции может быть подключен привод с большей длиной. Это связано с удаленным нахождением ДПКВ.
Стоит отметить, что ошибка датчика коленвала возникает довольно редко, как и его полный выход из строя. Самой распространенной причиной подобного явления принято считать механические повреждения в процессе выполнения определенных работ под капотом, либо между датчиком и шкивом попали посторонние предметы.
Комплексная проверка вручную
В случае если при визуальном осмотре никаких неполадок не было найдено, то синхронизирующий датчик снимают с конструкции с целью проведения комплексной проверки. Рекомендуется сделать повторный осмотр, чтобы определить повреждение в корпусе, контактной лодки или сердечника. На практике иногда достаточно сделать чистку контактов в сердечнике от скоплений грязи и пыли, чтобы датчик снова заработал.
Проверка мультиметром
Если визуально неисправности или дефекты не были замечены, стоит взять мультиметр и начать диагностику. Предварительно нужно выбрать значение, измеряющееся в Омах. Это необходимо для того, чтобы сделать точный замер сопротивления на обмотке. При норме показатель должен варьироваться в диапазоне 550-750 Ом.
Вольтметр и трансформатор сети
Существует еще один альтернативный метод, который позволяет зафиксировать индуктивность синхронизирующего датчика. Однако реализовать подобный метод на порядок сложнее без специализированного оборудования в простом гараже. Кроме того, нужно приобрести вольтметр и трансформатор сети.
Замена датчика
Самым оперативным способом проверки остается использование нового работающего синхронизирующего датчика. В таком случае, если после замены устройство начинает работать исправно и никаких сбоев не возникает, то причина становится видна на лицо.
Также стоит учитывать тот факт, что в процессе установки нового датчика, нужно поставить правильный зазор, располагающийся между шкивом и ДПКВ. Если установка осуществляется настоящими специалистами, то расстояние между датчиками и синхронизирующим диском варьируется в диапазоне 0,5-1,5мм. Чтобы регулировать подобное расстояние, можно сделать установку специальных шайб в том месте, где располагается гнездо для посадки датчика.
Где находится?
Чтобы определить, где расположен датчик положения коленвала на автомобиле ВАЗ, достаточно понять, как он функционирует. Это несложно. Данное устройство считывает зубчики шкива коленвала, проходящие возле его сердечника, создающие импульсы переменного тока, а далее отправляет их в электронный блок. Значит, этот датчик вала может находиться только — возле шкива генератора. Закреплен он болтом в специальном кронштейне. К датчику, подключен достаточно длинный провод имеющий разъем.
Согласно стандарту на ВАЗ 2112 с двигателем 16 клапанов ставится индукционный датчик положения вала, состоящий из специального намагниченного сердечника и обмотки. Он следит за прохождение мимо сердечника шестидесяти зубчиков диска, которые размещены с промежутком в 6 градусов. Суть в том, что 2 подряд зубчика отсутствует, вследствие чего получается небольшой промежуток. Когда мимо устройства проходит впадина в нем создается специальный импульс, передающийся посредством провода ЭБУ.
Управляющее устройство ВАЗ вычисляет частоту вращения коленвала и направляет специальные сигналы форсункам. Необходимо следить, чтобы промежуток между намагниченным сердечником и зубчиками был в пределах 1±0,2 миллиметра. В случае потребности проверки и вероятной замены из-за неисправности отыскать несложно — он крепится к крышке маслонасоса. Замена и проверка этого устройства проста и по силам даже начинающему автомобилисту. И естественно для этого ехать на СТО нет никакого смысла. Это лишняя трата средств и время. На самостоятельную замену этого устройства уйдет время меньше чем на замену колеса.
Основные симптомы поломок
Но если прибор не окончательно вышел из строя, а только подает признаки поломки, это вы увидите сразу. На приборной панели будет гореть лампа, которая сигнализирует о наличии ошибок двигателя.
Этому будут сопутствовать такие признаки:
- Неустойчивый холостой ход.
- Снижение тяговых характеристик автомобиля.
- Самопроизвольное изменение количества оборотов двигателя.
- Сложный запуск двигателя.
- Наличие хлопков во впускном коллекторе.
При наличии таких симптомов нужно заменить датчик положения коленвала ВАЗ-2110. Располагается он недалеко от крышки масляного насоса, рядом со шкивом привода генератора.
Как проверить ДПКВ самостоятельно – 3 разных способа
Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений. Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта. При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.
Как проверить датчик положения коленвала Омметром
Для того, чтобы проверить датчик коленвала Омметром необходимо выполнить следующий порядок действий:
- Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее – проверить наличие зазора между ним и диском синхронизации. Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению.
- Если с зазором все в порядке, до демонтируем устройство с авто.
- Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.
- Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.
- После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.
- При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.
Проверка показателей индуктивности датчика коленвала
Проверка показателей индуктивности датчика положения коленвала более сложный метод. Для этого вам понадобится:
- вольтметр, желательно цифровой;
- мегаомметр;
- измеритель индуктивности;
- сетевой трансформатор.
Для корректности показателей при измерении датчика, рекомендуемая температура воздуха 20-22 0 С. Сопротивление обмотки измеряем омметром и способом, указанным выше.
Для измерения индуктивности обмотки датчика оборотов коленвала, применяется измеритель индуктивности (индуктивная катушка, ёмкость и сопротивление). Индуктивность должна быть в пределах 200-400 мГц.
При помощи мегаомметра проверяется сопротивление изоляции. Этот параметр при напряжении 500В, не должен быть выше 20 МОм.
Если в процессе ремонта датчика произойдёт неосторожное намагничивание диска синхронизации, то размагничивание проводится при помощи сетевого трансформатора. Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности
При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм)
Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности. При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм).
Как проверить датчик положения коленвала при помощи осциллографа
Цифровой осциллограф позволяет эффективно отслеживать и находить неисправности в датчиках системы впрыска. Сейчас мы подробно расскажем о проверке датчика коленвала при помощи осциллограммы:
Датчик положения коленчатого вала (ДПКВ) самый главный в системе впрыска, по нему осуществляется синхронизация работы электронного блока управления двигателем. Сигнал вазовского дпкв представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала.
Задающий диск представляет собой зубчатое колесо 60-2, т.е. 58 равноудаленных зубцов и два отсутствующих для синхронизации. При вращении задающего диска вместе с коленчатым валом впадины изменяют магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке.
Осциллограмма индуктивного ДПКВ имеет следующий вид:
Здесь стоит обратить внимание на амплитуду сигнала и форму импульсов. Если витки в обмотке датчика будут короткозамкнуты, то амплитуда сигнала будет снижена
Также по осциллограмме легко вычислить биение задающего диска и повреждение зубцов.
На некоторых иномарках в качестве ДПКВ используется датчик Холла, вырабатывающий прямоугольные импульсы.
А вот так синхронно работают датчики положения коленчатого и распределительного валов двигателей Nissan. По нарастающим фронтам сигналов можно определить смещение валов относительно друг друга.
Зачем нужен датчик коленвала и где он находится в моторе
ДПК является электромагнитным элементом, отвечающим за синхронизацию механизма запуска ДВС и топливных форсунок.
Основные функции датчика:
- Информация для ЭБУ двигателя. Данные ДПК об угле поворота, частоте и направлении вращения КВ передаются на блок управления (ЭБУ). Сигнал, переданный с ДПК на ЭБУ, позволяет точно определить объем впрыска топлива и запустить зажигание;
- Расчет среднего числа оборотов ДВС — данные передаются в электронную систему управления мотором и могут выводиться на цифровое табло на приборной панели;
- Определение ускорения подкрутки КВ после зажигания топливной смеси в каждом цилиндре. Когда смесь загорается, давление газов повышается, под его воздействием КВ разгоняется, а переходя к следующему цилиндру снова замедляется. Таким образом, по ускорению подкрутки, ЭБУ оценивает эффективность работы каждого цилиндра по отдельности и выравнивает их скорость, тем самым изменяя длительность топливного впрыска для каждой форсунки;
- Диагностика синхронизации КВ и распредвала (РВ) путем сравнения сигналов, поступающих с двух датчиков: ДПК и ДПРВ.
Чтобы понять, где находится ДПК, необходимо разобраться в классификации датчиков и знать, как они выглядят, так как в зависимости от типа датчика — его местоположение в ДВС может отличаться.
ДПК бывают трех типов:
- Индуктивные (электромагнитные). Принцип действия: магнитом продуцируется магнитное поле, которое меняется задающим диском в момент прохождения зуба синхронности через него, в результате возникает импульс, который преобразуется в сигнал, передаваемый в БЭУ для обработки.
- Использующие эффект Холла (цифровые). Конструкция — полупроводник, принцип работы: диск синхронности, попадая в переменное магнитное поле, вступает с ним во взаимодействие и формирует сигнал, поступающий в БЭУ для расшифровки.
- Оптические. В основу работы таких датчиков положен принцип перебивки свето-потока, идущего от светодиода на диск синхронности, в котором сделаны специальные отверстия. Когда диск вращается, поступающий на него свет перебивается, формируя импульс, поступающий в блок управления.
Обычно ДПК устанавливается рядом со шкивом коленвала в спец-кронштейне. На диске маховика коленчатого привода насчитывается 58 зубьев, которые размещены в промежутках по 60 мм между каждым. Промежуток, где нет 2-х зубьев, создает электро-импульс синхронности оборотов КВ, который далее преобразуется и передается в ЭБУ.
Обратите внимание, что ДПК внешне мало чем отличается от того же ДПРВ. Единственное существенное отличие, по которому можно найти и определить индикаторное устройство КВ — это идущий от него длинный провод (около 70 см)
Двигатель не запускается
Как уже было написано выше – ДПКВ, это единственный датчик, без которого двигатель не запустится.
Если при повороте ключа в замке зажигания стартер бойко крутит двигатель и гудит бензонасос, с большой долей вероятности можно говорить что проблема именно в датчике положения коленчатого вала.
Дело в том, что блок управления двигателем, не получая сигнал с этого датчика, не знает в каком цилиндре давать искру а в каком открывать форсунку.
Датчик проверяется при помощи диагностики или заменой на заведомо исправный.
Двигатель неожиданно глохнет на горячую
Происходит это совершенно случайным образом. Двигатель прогрелся до определенной температуры и заглох.
Не так важно — едете, стоите, есть нагрузка, нет.… Двигатель заглох и всё…. Постоял, и стал завелся….
прошло 5-10-20 минут и всё сначала
Постоял, и стал завелся….. прошло 5-10-20 минут и всё сначала.
С таким проявлением отказа датчика положения коленчатого вала сталкивался лично.
Так как с собой была диагностика elm 327, сразу получилось понять, в чем дело, но решить проблему было невозможно, так как запасного датчика все равно нет…..
После того как машина постояла 30 минут она запустилась как ни в чем не бывало.
По итогу, до города, ехали, поливая датчик водой из бутылки через каждые 10 минут.
Причина этой неисправности микротрещина в обмотке датчика, которая расходится при тепловом расширении.
Двигатель не запускается при морозе
Причина точно та же, что и в прошлом случае — микротрещина в обмотке датчика. Просто в отличии от прошлой, она расходится не на горячую, а на холодную. Но этот вариант встречается довольно редко на практике.
Бренды, которым можно довериться
Итак, у вас на руках неисправный датчик и вы ищете ему замену. Самым правильным и надежным выбором будет оригинальная деталь, которая устанавливалась на заводе производителем. По VIN-коду вы легко сможете подобрать себе дорогостоящий оригинал или ближайший к нему аналог. Есть и другой вариант. Укажите менеджеру параметры автомобиля: года выпуска, модель, кузовной тип и мощности двигателя. Самыми качественными считаются аналоги вот этих производителей:
- Blue Print (Великобритания);
- FACET (Италия);
- ERA (Италия);
- FEBI (Германия).
Из всего списка отдельно отметим FEBI. Продукция данного бренда сочетает в себе немецкое качество с приемлемым ценником. Бесспорным лидером в плане качества является Blue Print, но не каждый захочет платить такие деньги за деталь, которые многие считают чуть ли не расходником.
Из бюджетных вариантов можно обратить внимание на продукцию этих брендов:
- Mobiletron (Великобритания);
- FAE (Испания);
- MAXGEAR (Польша).
Самым экономным вариантом будет MAXGEAR, но есть смысл немного доплатить и купить Mobiletron. Качество детали ощутимо лучше, а разница в цене между двумя датчиками составит от силы 20%. Ведь купив деталь «подешевле» вы рискуете купить ее снова спустя короткий промежуток времени. Избегайте покупок в непроверенных местах, так как можете приобрести нерабочею деталь
Перед покупкой внимательно проводите визуальный осмотр датчика на наличие дефектов корпуса, а также обращайте внимание на маркировку. Автолюбители, сталкивавшиеся несколько раз с непредвиденными поломками ДПКВ, советуют всегда иметь при себе запасную деталь
Такая «запаска» может выручить вас во время неожиданной поломки.
Признаки неисправности и их причины
Итак, подробно разобрав назначение ДПКВ становиться понятно, что неисправность этой детали выводит из строя всю топливную систему. Чтобы уберечь себя от неожиданных поломок, а в особенности при длительных поездках, проводите диагностику датчика и по необходимости производите замену
Но перед этим обязательно ознакомьтесь с тем, на что желательно обращать внимание. Перво-наперво водителю нужно запомнить, что датчик положения не может работать с переменной производительностью
Другими словами, он или выполняет свою задачу хорошо, или не выполняет ее вообще. Так что если же датчик пришел в непригодность, он становится абсолютно неремонтопригодным.
Причин, по которым устройство могло сломаться не так уж и много. В большинстве случаев поломке сопутствуют регулярные температурные перегрузки, которые плохо сказываются на состоянии устройства. Корпус и начинка медленно, но верно разрушаются. То же касается кратковременных перепадов температур. Также датчик не сможет долго работать в условиях высокой влажности. Очень частой проблемой датчиков положения коленвала является износ проводки. Обычно проводка стареет и просто требует замены на новую. Точно продиагностировать все «болезни» может только специалист. Мастера на СТО используют специальную диагностическую технику, с помощью которой можно проверить все элементы автомобильной проводки и электрические устройства
Также обращайте внимание на датчик состояния двигателя (check engine). Если и он, и проводка исправны, придется проверять ДПКВ
Если ваш автомобиль датчиком состояния двигателя не оборудован, можно обойтись и без него. Вот на что нужно обратить внимание:
- Машина глохнет, так как нет холостых оборотов;
- Нет реакции автомобиля на попытку старта зажигания;
- Постоянно глохнет двигатель во время движения машины;
- Производительность двигателя значительно уменьшается;
- Во время повышенной нагрузки в двигателе происходит детонация.
Если вы заметили несколько или одну из этих проблем, то есть смысл не выжидать, а сразу ехать на СТО. Там специалисты с необходимым оборудованием быстро выяснят конкретную неисправность и устранят ее. Также вас проконсультируют о том, как избежать этих неприятностей при дальнейшей эксплуатации автомобиля. В случае отсутствия быстрого доступа к станции технического обслуживания или же вашему нежеланию обращаться к посторонним людям, вы можете своими силами выполнить диагностику датчика коленвала.
Признаки неисправности датчика синхронизации
Поломка датчика коленвала проявляется:
— ощутимым снижением мощности мотора;
— «плавающими» оборотами двигателя;
— детонацией, срабатывающей в двигателе при активном движении;
— отсутствием в датчике признаков жизни, когда завести автомобиль невозможно.
Наличие таких проблем говорит о необходимости проверки датчика положения коленвала.
Неправильная работа ДПКВ проявляется:
— ощутимым ухудшением его динамических характеристик при езде машины (причины этой проблемы могут быть другими, но если неисправность касается датчика синхронизации, то на панели приборов высветится «check engine»).
— самопроизвольным понижением или повышением оборотов;
— отсутствием устойчивости в оборотах;
— явлением детонации в двигателе, сопровождающим динамическую нагрузку;
— невозможностью запуска двигателя.
Это лишь неполный перечень характерных признаков неисправностей датчика оборотов коленвала.
Важно понимать, как можно проверить работоспособность данного узла, чтобы быть абсолютно уверенным в его исправности. Такая проверка всегда должна проводиться в первую очередь, и вот почему
Несмотря на достаточно неудобное расположение датчика коленвала в большинстве авто, сам процесс его проверки является относительно простым. Зато вы будете точно знать, нужно менять датчик или нет.
Неисправность датчика коленвала
Если ещё не знаете, то откроем вам секрет из руководства по эксплуатации: неисправность датчика коленвала может привести: либо к невозможности запуска двигателя авто, либо к потере мощности, сбою в оборотах, и в итоге, опять же, к остановке двигателя.
Всё дело в том, что именно датчик оборотов коленвала синхронизирует подачу топлива и момент зажигания, путем передачи импульсов в ЭБУ вашего автомобиля.
Признаки неисправности датчика коленвала
Первым признаком неисправности двигателя, вообще, является ощутимое снижение его динамики во время движения. Это может, конечно же, свидетельствовать о любой неисправности, произошедшей в двигателе. Но, контроллер зафиксирует её и зажжёт индикатор «CHECK ENGINE» на приборной доске.
Такие симптомы в работе двигателя, как:
- на холостом ходу у двигателя неустойчивые обороты;
- у двигателя происходит самопроизвольное понижение или повышение оборотов;
- ощутимое, даже без приборов, снижение мощности двигателя;
- при динамической нагрузке возникает детонация в двигателе;
- наконец, элементарная невозможность запустить двигатель.
Это самые характерные признаки того, что неисправен датчик оборотов коленвала, шкив привода ГРМ или генератора.
В-первую очередь обратим внимание на датчик положения коленвала, как проверить его, чтобы результат теста с точностью показал, что неисправен именно датчик. Почему проверка датчика положения коленвала проводится в первую очередь?. Всё просто
Хотя датчик синхронизации и располагается, как правило, в неудобном месте на двигателе, его диагностика займёт меньше всего вашего времени и ресурсов. И диагностика же и покажет, исправен датчик или нужна замена датчика оборотов коленвала.
Всё просто. Хотя датчик синхронизации и располагается, как правило, в неудобном месте на двигателе, его диагностика займёт меньше всего вашего времени и ресурсов. И диагностика же и покажет, исправен датчик или нужна замена датчика оборотов коленвала.
