Содержание

Датчики ваз 2110

В этом разделе я предоставлю обзор электродатчиков, что установлены на инжекторных моторах. А также их расположение и причину поломки.

Датчик массового расхода воздуха (ДМРВ)

ДМРВ один из самых жизненно важных органов. Он находится на видном месте, сразу за воздушным фильтром.

Измеряет количество воздуха поступающего в цилиндры. И передает показания, чтобы рассчитать необходимое количество бензина. Довольно надежный и редко выходит из строя, но с годами может начать выдавать не совсем корректную информацию. В этом случае мотор начинает работать не устойчиво, но индикатор «check engine» не загорается. Так как деталь работает и сигнал поступает, но автомобиль может вести себя по разному:

  • Затрудненный пуск;
  • Плавающие обороты холостого хода;
  • Рывки и провалы при трогании и движении;
  • Увеличенный расход;
  • Снижение динамики.

Датчик положения коленчатого вала (ДПКВ)

ДПКВ также жизненно важен. Установлен внизу движка со стороны масляного фильтра. На шестерне привода генератора.

Считывает крутящий момент коленчатого вала и подает информацию на блок. Тот в свою очередь видет, что вал крутит и регулирует подачу топлива. Вполне надежный и редко выходит из строя, но из-за своего расположения часто забивается грязью. То есть перестает реагировать на движения. Но лечится это очень просто, демонтируем и отчищаем от грязи. Признаки неисправности:

  • Двигатель глохнет при работе;
  • Двигатель вообще не запускается.

Датчик кислорода (ДК)

ДК или как еще его называют «лямбда зонд». Установлен в выпускном коллекторе. То есть, служит для измерения уровня выхлопных газов. Благодаря ему, ЭБУ контролирует дозировку бензина и воздуха. Другими словами, не повышая загазованность. Так как порой покрывается нагаром, может подавать некорректные показания. В этом случае необходимо демонтировать и почистить ортофосфорной кислотой. Признаки неисправности:

  • Снижение динамики;
  • Увеличенный расход;
  • Дым черного цвета из выхлопной трубы;
  • Плавающие обороты при прогреве.

Датчик холостого хода (ДХХ)

ДХХ установлен на задней части дроссельной заслонке. Следовательно, он регулирует подачу воздуха на холостых оборотах. То есть, при нажатии на педаль акселератора ДХХ отключается. Также он имеет свойства засорятся и выходить из строя. Много от кого слышал, что его можно почистить, но сам этим никогда не занимался. Так как его цена не очень то и большая. Мне кажется проще поменять на новый. Признаки неисправности:

  • Плавающие обороты холостого хода;
  • Затрудненный пуск;
  • Двигатель глохнет при работе на холостом ходу.

Датчик положения дроссельной заслонки (ДПДЗ)

ДПДЗ установлен на задней части дроссельной заслонке, рядом с ДХХ. Он передает информацию о положении дроссельной заслонки, так как она на прямую связана с педалью акселератора. То есть, нажимая на педаль акселератора открывается подача воздуха. А ЭБУ тем временем подает сигнал для подачи топлива. К сожалению ДПДЗ очень часто выходит из строя и требуется замена на новый. Так как ремонту он не подлежит. Признаки неисправности:

  • Произвольно повышаются обороты;
  • Затрудненный пуск;
  • Увеличенный расход.

Датчик температуры охлаждающей жидкости (ДТОЖ)

ДТОЖ установлен на термостате в районе воздушного фильтра, под ДМРВ. Во-первых, он отвечает за холодный пуск. То есть, подает сигнал о состоянии прогревания охлаждающей жидкости на ЭБУ, тот в свою очередь регулирует подачу топлива. Во-вторых, контролирует температуру, не допуская перегрева мотора. Так как по сигналу включает вентилятор охлаждения. Признаки неисправности:

  • Увеличенный расход;
  • Затрудненный пуск;
  • Плавающие обороты при прогреве.

Датчик скорости (ДС)

ДС установлен с задней стороны движка в районе дроссельной заслонки, внизу, на КПП. Он отвечает за скорость, то есть подает сигнал на панель приборов. Признаки неисправности:

Отказ работы спидометра.

Датчик фаз (ДФ)

ДФ установлен в передней части движка, в районе ремня ГРМ над генератором. Так как отвечает за обороты распределительного вала. То есть при обрыве ремня ГРМ прекращается подача топлива по сигналу ДФ. При выходе его из строя, система переходит в аварийный режим. Признаки неисправности:

  • Увеличенный расход;
  • Снижение динамики;
  • Плавающие обороты холостого хода.

Датчик детонации (ДД)

ДД установлен в передней части мотора на блоке, между вторым и третьем цилиндром. Предназначен для контроля за детонацией. То есть ЭБУ получает сигнал и дозирует горючею смесь, тем самым снижая детонацию. Признаки неисправности:

  • Снижение динамики;
  • Плавающие обороты холостого хода;
  • Рывки и провалы при трогании и движении.

Разновидности ДПДЗ на Приоре

Зачем владельцам автомобилей Приора нужно читать этот раздел, где описаны виды датчиков ДПДЗ. Ведь в случае подозрений на неисправность этого датчика, важнее первым делом выполнить проверку, и в случае положительного результата, произвести замену. Все это правильно, но знать разновидности ДПДЗ нужно для того, чтобы при замене выбрать оптимальный вариант устройства для своего автомобиля, который не только прослужит долго, но еще и обеспечит более эффективную и высокопроизводительную работу.

Именно поэтому различают два типа датчиков положения заслонки дросселя. Они имеют соответствующие названия, и отличаются конструкцией, а также принципом функционирования. Собственно о них далее Вы и узнаете:

  1. Пленочно-резисторный (или резистивный) ДПДЗ — его еще называют контактным или механическим устройством, который имеет простейшую конструкцию, и функционирует за счет изменения сопротивления. Состоит он из резистивных дорожек и подвижного ползунка, который соединен непосредственно с осью заслонки дросселя. Перемещение ползунка по дорожке способствует изменению сопротивления, на основании чего происходит перепад напряжения в цепи. Именно на основании изменения напряжения, ЭБУ понимает, в каком положении находится заслонка. В конструкции автомобилей Приора чаще всего с завода устанавливаются датчики пленочно-резистивного типа, которые отличаются невысокой стоимостью. На таком датчике имеется три контакта, один из которых — это стабилизированное напряжение 5В, второй масса, а третий — сигнальный, с которого снимаются показания, и поступают на ЭБУ.
  2. Бесконтактный датчик или магниторезистивный — это потенциометрический прибор, который состоит из постоянного магнита, изменяющего свое положение в зависимости от угла поворота заслонки. Такие датчики являются более совершенными и точными, а также характеризуются большим ресурсом службы, что связано с отсутствием контактных элементов. При этом цена их выше, чем стоимость резистивных устройств (примерно в 2 раза).
Популярные статьи  О чем говорит нагар на свечах зажигания и его цвет

Имея представление о том, какие бывают разновидности ДПДЗ, следует рассмотреть особенности их функционирования, что пригодится при проведении проверочных манипуляций.

Особенности ремонта дроссельной заслонки

Когда фиксируются данные признаки и симптомы неисправности ДПДЗ, тогда следует проводить ремонтные работы. Их процесс зависит от неполадок. Они могут идти в комплексе или требовать замены одной непригодной части. Что чаще всего проводиться:

  • Если датчики дросселя барахлят или вышли из строя, тогда их следует поменять. Они не подлежат ремонтным работам.
  • В обязательном порядке следует произвести очищение регулятора холодного старта и заслонку дросселя от грязи.
  • Замена прокладок, соединительных трубок из гофров, возвращение герметичности дроссельной заслонки.
  • Замена старого, вышедшего из эксплуатации прибора на новый.

Особенности проверки контактного и бесконтактного ДПДЗ на Приоре: распиновка

При появлении соответствующих признаков неисправности ДПДЗ на Приоре, не помешает произвести проверку изделия, чтобы убедиться в том, что из строя действительно вышел датчик, а не поврежден провод или окислились контакты в фишке питания. Для этого понадобится знать распиновку ДПДЗ, которая представлена на схеме ниже.

Самый простой способ проверки — воспользоваться мультиметром. Ниже описан подробный процесс проверки ДПДЗ Приора:

  1. Проверка исправности питающих проводов. Отсоединить фишку питания от датчика. Присоединить щупы мультиметра к контактам фишки A и B, после чего включить зажигание, и проверить напряжение. Величина подающего напряжения должна составлять 4,8-5,2В. Если значение отличается от указанного (обычно оно ниже), то следует искать причину в проводе, который имеет замыкание на массу.
  2. Далее приступаем к проверке контактного датчика. Самый оптимальный способ его проверки — измерить сопротивление между контактами А и С, то есть, сигнальным и плюсовым контактами. Проверку рекомендуется выполнять на снятом датчике. Подключаем щупы к соответствующим выводам, и измеряем сопротивление в кОм. Оно должно находиться в пределах от 1 до 3 кОм. При изменении положения ползунка, сопротивление должно увеличиваться, причем очень плавно без резких скачков. Если наблюдается иная картина, значит ДПДЗ нужно заменить.
  3. Еще один способ проверки (подходит как для контактного, так и для бесконтактного устройства), при котором не нужно снимать датчик, заключается в измерении напряжения в сигнальном контакте. Однако реализовывать его рекомендуется в исключительном случае, так как он предусматривает нарушение целостности контактов фишки датчика. Проводится он следующим образом: при помощи булавок нужно присоединиться к тыльной стороне фишке щупами мультиметра. Подключиться нужно к клеммам B и C, то есть, сигнальной и «массе». После подключения нужно включить зажигание и, не заводя двигатель, изменять положение заслонки. Если напряжение будет плавно возрастать до 5В при максимальном открытии заслонки, значит, деталь исправна. Если возникают резкие перепады (скачки) на ДПДЗ контактного типа, то изделие подлежит замене. Если неисправен ДПДЗ бесконтактный, то у него напряжение не будет изменяться или меняется, но в низком диапазоне.

Ниже представлено видео, где детально показан процесс проверки механического ДПДЗ.

Убедившись в неисправности датчика положения заслонки дросселя на Приоре, его следует заменить. Не пытайтесь его разбирать и ремонтировать, так как он является не ремонтируемым.

Это интересно! Проверить исправность датчика можно при помощи Bluetooth-сканера, подключенного к разъему OBD2, а также специального приложения на смартфон.

Если на БК высвечивается ошибка низкого сигнала от датчика, нужно проверить провода питания, так как, скорее всего, была нарушена изоляция. Если уровень сигнала высокий, то неисправность наверняка в самом датчике.

Неисправности и замена датчика положения дроссельной заслонки Лады Приора

ДПДЗ
Степень значимости каждой детали автомобиля, будь то дорогой рулевой механизм или дешевенький датчик положения дроссельной заслонки автомобиля Приора, трудно переоценить, ведь от слаженной работы деталей зависит работа всего механизма.

Функции ДПДЗ

Дроссельная заслонка – это элемент, входящий во впускную систему двигателя. Сразу отметим, что конструкция дроссельного узла – что у 8-клапанного двигателя, что у 16-клапанного двигателя – одинаковая. Смысл деятельности ее состоит в регулировке поступающего в двигатель воздуха.

Датчиком положения дроссельной заслонки передается информация коллектору о настоящем состоянии пропускного клапана. Существуют два типа датчиков – магнитный (бесконтактный) и пленочный.

Его конструкция повторяет воздушный клапан, в котором при открытом состоянии давление системы и давление атмосферы идентичны, в закрытом состоянии давление становится близким к вакууму.

Когда датчик неисправен и показания искажены, подача топлива сбивается, работа двигателя нарушается, в отдельных случаях двигатель выходит из строя.

К тому же исправный датчик убережет коробку передач и замок зажигания.

Что может спровоцировать выход из строя датчика

ДПДЗ
Нет ничего вечного в этом мире. Обычно ДПДЗ выходит из строя по естественным причинам, просто истирается основа, по которой идет перемещение ползуна. Иногда некорректная работа датчика вызывается тем, что из строя выходит подвижный сердечник. А нанесение вреда одному из наконечников влечет за собой появление ряда задиров, что способно потянуть поломку остальных частей. В конечном итоге это может спровоцировать уменьшение соприкосновения между ползунком и резистивным слоем или его отсутствие. Признаки перехода автомобиля в аварийный режим:

  • если в момент холостого хода обороты «плавают»;
  • если при резком сбросе педали останавливается движок;
  • если обороты подвисают в одном диапазоне даже при переходе на нейтральную передачу;
  • если на приборной панели сработала лампочка Check engine.

Почему на приборной панели Приоры горит восклицательный знак

Как проверить дроссель

ДПДЗ
Проверка дросселя – процесс несложный. Достаточно иметь в наличии мультиметр или просто вольтметр. Регулировка может происходить на территории своего гаража. Для этого отсоединяется гофротрубка, ответственная за поступление воздуха, тщательно промывается спиртом и протирается мягкой тряпочкой. Та же процедура проделывается и с впускным коллектором и самой заслонкой. Тщательно все осмотреть. Если нет механических повреждений, регулируется датчик. С помощью ключа ослабляются винты. Заслонка поднимается и резко, до упора опускается; если не слышно удара, нужно повторить еще раз.

Винты ослабляются до тех пор, пока изделие не закончит «закусывать». И только после этого фиксируются гайками крепежные элементы. Затем раскручиваются болты ДПДЗ и корпус поворачивается, датчик выставляется так, чтобы напряжение изменялось только при открытии заслонки.

Все возвращается на свои места, болты затягиваются, настройка окончена.

Какой лучше датчик – бесконтактный или пленочный

При поломке датчика правильнее всего купить новый. Главное – это суметь принять правильное решение. Необходимо предпочесть качественный товар и стараться не прельщаться дешевыми китайскими подделками. Кроме этого, лучше купить бесконтактный датчик, он более надежен, чем пленочный, и стоит недорого.

Отремонтировав или купив качественный ДПДЗ, можно еще несколько лет пользоваться своим автомобилем, забыв об этой проблеме.

Чем отличается ДПДЗ от своих механических собратьев?

Основное отличие контроллера ДПДЗ (ТПС) состоит в отсутствии механической связи между самой заслонкой и педалью газа. Холостые обороты двигателя не регулируются посредством перемещения ДЗ. В результате отсутствия связи электронная система может самостоятельно изменить значение крутящего момента силового агрегата, даже если не нажимается педаль газа. Данные изменения происходят из-за работы входных контроллеров, исполнительных механизмов и микропроцессорного блока.

Популярные статьи  Как самому покрасить двигатель автомобиля

Также в электронной системе имеется:

  • регулятор положения педали газа;
  • переключатель положения тормоза;
  • выключатель сцепления.

Таким образом, микропроцессорный модуль реагирует на импульсы от контроллеров и преобразует полученные сигналы в управляющие действия на дроссельный узел.

Что нужно знать о ДПДЗ

Где находится ДПДЗ ТПС, какие функции он выполняет и каковы симптомы неполадок? Перед тем, как найти поломку, предлагаем ознакомиться с основными характеристиками механизма и его принципом действия.

Предназначение и местонахождение

Итак, в чем заключается предназначение, и где находится датчик положения ДЗ? Непосредственно заслонка представляет собой конструктивный элемент впускной системы мотора. Она используется для регулировки объема поступающего воздушного потока, то есть благодаря ей формируется правильный состав горючей смеси. Предназначение датчика дроссельной заслонки заключается в передаче данных коллектора о состоянии пропускного клапана — оно может быть либо закрытым, либо открытым.

Схематическое устройство механизма

Где расположен ДПДЗ? Обычно эти устройства находятся в подкапотном отсеке, непосредственно на дроссельной магистрали. Они подключаются к оси заслонки. Если положение дроссельной заслонки не изменяется по каким-то причинам, это приведет к неправильному формированию топливовоздушной смеси, что, в свою очередь, отразится на работе двигателя.

Конструкция и принцип действия

По конструкции датчик дроссельной заслонки относится к типу резистивных приборов. Внутри устройства расположен специальный подвижный ползунок, который используется для перемещения по дугообразной плоскости. Эта плоскость совмещена с заслонкой. При нажатии на газ заслонка принимает открытое состояние, а сам токосъемник осуществляет вращение по поверхности резистивного устройства. В этот момент на потенциометре меняется сопротивление.

Принцип действия девайса довольно простой. При закрытом состоянии заслонки напряжение на ДПДЗ будет невысоким, но когда она открывается, это значение начинает расти. Самое высокое напряжение ДПДЗ появляется при открытой заслонке. С учетом данной информации блок управления автомобилем выбирает необходимый объем горючего для формирования топливовоздушной смеси (автор видео о симптомах поломки и замене регулятора — Иван Васильевич).

В зависимости от конструкции, в структуре механизма может использоваться магниторезистивный элемент. Такое девайс включает в свою конструкцию чувствительную составляющую, на нее устанавливается магнит, связанный с валом устройства. В результате того, что контакта между резистивным элементом и магнитом не будет, механизм является бесконтактным.

Бесконтактный датчик положения дроссельной заслонки функционирует немного по другому принципу. При открытии заслонки в механизме изменяется магнитное поле, в свою очередь, это способствует и изменению сопротивления чувствительной составляющей. Информация об этом также подается на управляющий узел, который формирует саму смесь.

Причины и первые признаки неисправности

Прежде чем заняться регулировкой, рекомендуем ознакомиться с причинами и признаками неисправности датчика.

Основные симптомы, которые указывают на то, что нужно осуществить регулировку или ремонт датчика положения дроссельной заслонки:

  1. Первостепенным признаком неисправности датчика положения дроссельной заслонки является нестабильная работа двигателя авто. Силовой агрегат может работать в нормальном режиме определенное время, но потом он внезапно будет глохнуть при переключении передач или езде накатом, на нейтральной скорости. В целом на холостых оборотах мотор будет функционировать нестабильно.
  2. При езде на первой или третьей передаче и нажатии на газ могут ощущаться провалы. Мощность двигателя может упасть, а затем она сама восстановится. Эти провалы могут ощущаться не системно, а периодически.
  3. Еще одним признаком неисправности датчика положения дроссельной заслонки является произвольная перегазовка, это происходит в тот момент, когда водитель жмет на газ. Также автомобиль в этом случае может и заглохнуть.
  4. Появление рывков, что особенно ощущается при наборе скорости. Как и другие симптомы, рывки могут то появляться, то исчезать (автор видео о диагностике устройства в гаражных условиях — канал Alex ZW).

https://youtube.com/watch?v=Yo4iu55VJLE

Как заменить датчик положения заслонки на Шевроле и Дэу Ланос

Если диагностика показала, что ДПДЗ на Ланосе неисправен, то его следует заменить. С заменой никаких трудностей не возникает, однако рассмотрим этот процесс пошагово. Перед тем, как снимать старый датчик, нужно снять клемму с аккумулятора. Делается это для того, чтобы предотвратить возникновение короткого замыкания, а также с целью обнуления ошибки ЭБУ. Если этого не сделать, то после замены ДПДЗ можно обнаружить, что Check Engine будет гореть на панели приборов.

Инструкция по замене ДПДЗ на Ланосе имеет следующий вид:

  1. После снятия минусовой клеммы с ЭБУ, следует отсоединить фишку с проводом питания, поддев пальцев фиксатор
  2. Выкрутить болты крепления устройства, и демонтировать деталь с автомобиля
  3. На место старого датчика установить новый, и зафиксировать его болтами. Подключить фишку с проводами

Инструкция по замене не трудная, но важно знать некоторые нюансы:

На Ланосы выпускаются разные типы датчиков, которые имеют соответствующие номера артикулов или каталожные номера
В таблице ниже представлены артикулы устройств для автомобилей с разными типа двигателей 1,4/1,5/1,6 литра
Обязательно произвести настройку ДПДЗ, о чем подробно описано в следующем разделе
Форма крепления — важно обратить внимание на тип держателя или ось заслонки. Они отличаются, поэтому перед покупкой лучше снять датчик, и посмотреть какой тип крепления на нем применяется

Из таблицы видно, что на Шевроле и Дэу Ланос с объемами двигателей 1,5 и 1,6 литра, применяются устройства с артиклем 3102.3855. На Ланосы с двигателями 1,4, а также Сенсы используются элементы, имеющие каталожный номер 3202.3855 и 3302.3855.

Это интересно! Рекомендуется устанавливать бесконтактные датчики, так как они не только дольше служат, но еще и намного лучше работают.

Как почистить электронную дроссельную заслонку, не снимая с автомобиля

Специалисты рекомендуют проводить обслуживание дроссельных заслонок с электронным управлением не реже 1 раза в год или через каждые 20 тыс. км пробега. Процедуру чистки заслонки лучше  выполнять перед наступлением осенних дождей, чему есть  логичное объяснение. Дело в том, что из-за повышенной влажности поступающего воздуха отложения грязи на деталях привода, оси и  заслонке размягчаются. Из-за этого заслонка залипает, что  приводит к невозможности контролировать обороты двигателя и может стать причиной аварии.

На большинстве автомобилей зарубежного и отечественного производства привод электронной педали газа установлен непосредственно перед впускным коллектором. Доступность механизма и простота его обслуживания позволяют провести профилактику буквально за 15-20 минут.

Для этого вам понадобятся:

  • очиститель карбюратора (заменяется бензином, керосином, дизтопливом и т. д.);
  • силиконовая смазка в виде спрея;
  • ветошь;
  • отвёртка с плоским или крестообразным жалом (в зависимости от типа винтов, которые используются для крепления патрубка подачи воздуха);
  • кисточка с жёсткой щетиной или зубная щётка;
  • защитные перчатки.

Работу лучше  выполнять  последовательно – так вы избежите ошибок и будете уверены, что сделали все правильно:

 Воспользовавшись отвёрткой, ослабьте хомуты крепления патрубка подачи воздуха и отсоедините гофрированный шланг от корпуса электронного акселерометра.

 Нажав на дроссельную заслонку, поверните её на 90 градусов и проведите внешний осмотр. Грязь и сажа на стенках корпуса — достаточное основание, чтобы немедленно приступить к чистке. Смолянистые и сажистые отложения в первую очередь забивают зазор, необходимый для работы двигателя на холостом ходу. Из-за этого обороты становятся нестабильными или же силовой агрегат и вовсе глохнет по причине прекращения подачи воздуха. Кроме того, касание заслонки к толстому слою нагара вызывает ее заедание и способствует усиленному износу пластиковых шестерён и других деталей привода.

Популярные статьи  Дополнительное охлаждение АКПП

Застопорите дроссель в открытом положении. Для этого между заслонкой и внутренней стенкой корпуса поместите подходящий по толщине предмет из дерева либо пластика – например, ручку той же отвёртки.

Приступая к чистке узла, обильно смочите моющим средством внутренние стенки и заслонку

Отдельное внимание уделите тем местам дроссельной камеры, сквозь которые проходит ось заслонки – скапливающиеся там смолянистые отложения как раз и являются причиной подклинивания узла вращения. В итоге дроссель поворачивается рывками и делает управление автомобилем некомфортным.

Выдержав 10-15 минут для размягчения засоров, их удаляют при помощи щёточки

При необходимости процесс многократно повторяют, добиваясь полной очистки дросселя. Имейте в виду, что на некоторых моделях авто стенки дроссельной камеры покрываются специальным молибденовым покрытием. Чрезвычайно гладкий слой способствует ламинарному течению воздуха в канале и препятствует оседанию сажи. Не путайте это покрытие с  нагаром и не старайтесь его удалить. Напротив, применяйте  щадящие методы очистки и откажитесь от жёсткой щётки в пользу мягкой фланелевой тряпочки.

Добившись от стенок внутренней камеры мягкого, ровного блеска, очистите торцевую и заднюю сторону дроссельной заслонки.
Насухо протрите  детали и поверхности  ветошью. Дополнительно продуйте узел сжатым воздухом.

После очистки дроссельной заслонки, чтобы электронная педаль газа работала мягко и плавно, нанесите силиконовую смазку на ось, заслонку и ту часть дроссельной камеры, к которой она примыкает.

Присоедините воздуховод и затяните хомуты его крепления.

После вмешательства в узел изменятся параметры положения дроссельной заслонки, поэтому в некоторых случаях проводят её обучение. Если обороты холостого хода начинают самопроизвольно изменяться («плавать», как говорят автомеханики), то обнулите энергозависимую память контроллера, на короткое время отсоединив «плюсовую» клемму от аккумуляторной батареи.

Ещё кое-что полезное для Вас:

  • Замена маслосъемных колпачков (сальников клапанов)
  • Как снять головку блока цилиндров на двигателе
  • Установка головок блока цилиндров

И последнее, о чем хотелось бы напомнить: при первом запуске не нажимайте на педаль газа до тех пор, пока мотор не прогреется. Обеспечивая работу двигателя с номинальными оборотами в широком температурном диапазоне, вы позволите контроллеру адаптироваться к изменившимся условиям и установить оптимальные значения настроек холостого хода. В дальнейшем это даст возможность эксплуатировать автомобиль без каких-либо неожиданностей со стороны дроссельного узла.

Печать

Электронная дроссельная заслонка: как она устроена, и как её ремонтировать?

Тренд автомобильного инжиниринга всех последних лет – планомерное отстранение водителя от непосредственного управления машиной. Пока, слава богу, мы не дошли массово до потери жесткой связи наших рук и ног с поворачивающимися колесами и тормозами, но к тому все явно идет… Как минимум, ни один автомобиль в наши дни уже не выпускается без электронной дроссельной заслонки, при которой мы не отдаем прямую команду дросселю «больше воздуха!» правой ногой через тросик, а высказываем пожелание блоку управления двигателем, который уже сам отправляет команду на заслонку. Хорошо это или плохо, и как с этим жить?

История вопроса

П ринято считать, что так называемый E-газ – это технология последнего примерно десятилетия. В чистом виде – да, но интегрированный электропривод в дроссельных заслонках появился гораздо раньше – еще в 80-х. В те годы на оси заслонки с одной стороны располагался сектор газа, связанный с педалью акселератора классическим тросиком (да-да, «колесико», которое приводится в движение тросиком от педали, называется «сектором газа»!), а с другой стороны ось заслонки соединялась через шестеренчатую передачу с небольшим электромотором.

Собственно, на поведение машины при движении моторчик влияния не оказывал – связь с ногой водителя была олдскульная, механическая и четкая: как надавишь, так и поедешь! А вступал в работу электромотор только в режиме холостого хода, корректируя степенью приоткрытия заслонки обороты при прогреве и после прогрева, а также чуть добавляя газку при включении мощных потребителей электроэнергии и крутящего момента – кондиционера летом, ГУРа на морозе, разных обогревов и т.п. Чуть позже функции моторчика в дросселе расширились – при практически неизменной конструкции добавилось электронных команд: он стал управлять не только оборотами холостого хода, но и оборотами в движении – при включении круиз-контроля и при активации антипробуксовочной системы.

Сейчас же все достигло «апофигея технологичности» – механическая связь заслонки с педалью газа исчезла в принципе, и все команды – как от ноги водителя, так и от сервисных систем – дроссель получает лишь при посредничестве блока управления двигателем. Причин тому – три:

  • Экологические требования;
  • Рост экономии топлива;
  • Удобство в реализации множества современных функций автомобиля.

Электронный дроссель в наши дни

Итак, прямая связь дроссельной заслонки с педалью упразднена полностью и окончательно. Как я уже говорил, нажатием на педаль мы отправляем сигнал в блок управления, а тот в свою очередь анализирует обстановку и множество параметров, а затем отдает команду на подачу воздуха. При этом надо сказать, что за добрый десяток лет развития тандема электронной педали газа и электронного дросселя в его современном понимании система благополучно переросла ряд детских болезней – как чисто физических, так и софтовых.

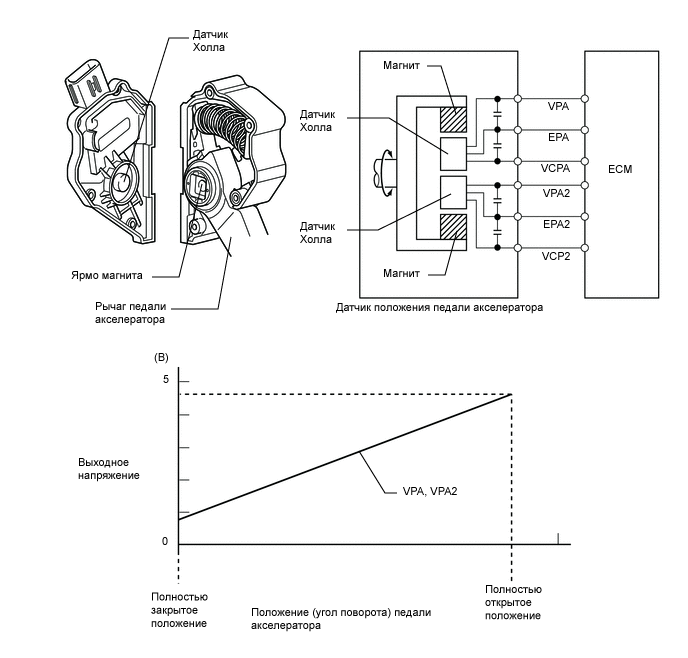

Изнашивающиеся скользящие контакты датчиков положения заслонки вытеснила бесконтактная индуктивная связь, появилось множество новых функций – не настолько явных, чтобы занять строчку в техническом описании автомобиля, но в комплексе достаточно важных.

Например, ход педали газа стал нелинейным, что позволило лучше контролировать автомобиль во время начала движения: при мощном моторе (где заслонка имеет большой диаметр) исчез риск избыточно резко рвануться вперед при легком касании педали – электронный дроссель в первой четверти хода педали газа реагирует намеренно вяло.

E-газ позволяет наиболее оптимально провести разгон на авто с турбированным двигателем, в значительной мере борясь с турбоямой и обеспечивая более ровное ускорение с низов. Е-газ поможет и при режиме «педаль в пол», когда в случае классической тросовой заслонки первые мгновения идет неоптимальное сгорание смеси, и теряются секунды на разгоне. Конечно же, нельзя не упомянуть эффективную систему автоматического управления тягой мотора для борьбы со сносами и проскальзываниями ведущих колес.
