Электроусилитель руля (ЭУР): устройство, принцип работы и неисправности

Содержание

Основные составные части. Принцип работы ЭУР

Сначала рассмотрим принцип работы электроусилителя, поскольку у всех существующих видов он идентичен. Также в конструкции используются одни и те же составные части, но компоновка их может быть разной.

Итак, состоит электроусилитель из:

Исполнительного механизма;
Блока управления;
Следящих датчиков.

Эти составные части присутствуют в любых типах ЭУР. Также некоторые виды дополнительно могут использовать информацию и из других датчиков – скорости движения и оборотов коленчатого вала.

Исполнительный механизм

Исполнительный механизм создает усилие, тем самым обеспечивая облегчение управления авто. Состоит он из электродвигателя и силовой передачи. Что касается мотора, то в конструкции ЭУР применяется асинхронный либо синхронный эл. двигатель бесконтактного типа, что обеспечивает высокую надежность узлу.

В ЭУР используется несколько типов силовых передач (в зависимости от типа) – червячные, шестеренчатые или же шарико-винтовые. Нередко силовые передачи исполнительного механизма называют сервоприводом.

Блок управления

Блок управления «заведует» работой исполнительного механизма. Именно он подает электрический ток (строго определенных параметров) на электродвигатель, обеспечивая включение его в работу. Подавая импульсы на исполнительный механизм, блок управления ориентируется на показания датчиков, используемых в конструкции ЭУР.

Датчики

Этих датчиков – несколько, каждый собирает определенную информацию и передает ее на блок управления. Основным среди них является датчик крутящего момента (его ещё называют датчик усилия), определяющего, какое усилие на руль приложил водитель. Также в конструкции используется датчик угла поворота руля. Опционально ЭУР также может использовать информацию о скорости движения авто и оборотах силовой установки.

Датчик крутящего момента на рулевом колесе

Измерение усилия на руле осуществляется благодаря торсиону, устанавливаемому в вал рулевой колонки. Вал в свою очередь состоит из двух: входного и выходного, соединёнными между собой торсионом. При прикладывании усилия он скручивается (чем больше сил приложить, тем сильнее угол скручивания) и валы смещаются относительно друг друга.

Этот угол и «улавливает» датчик, после чего передает полученную информацию на блок управления. На основе этих данных блок вычисляет какой импульс необходимо подать на исполнительный механизм. От этого датчика напрямую зависит, какое усилие будет компенсировать усилитель.

Стоит отметить, что сам торсион жестко связан с валами рулевой колонки и скручиваться он может только на определенный угол, поэтому даже при отказе ЭУР управление авто сохраняется.

Датчик угла поворота определяет в какую сторону водитель начал вращать руль, и благодаря информации от него блок управления устанавливает полярность тока, подаваемого на электродвигатель. Нередко датчики угла поворота и крутящего момента объединены в одну конструкцию. Располагаются они оба на рулевой колонке.

Пример устройства ЭУР с датчиком крутящего момента

Стоит отметить, что также есть и датчик обратной связи, установленный на электродвигателе, благодаря которому блок управления контролирует работу исполнительного механизма.

Задействование для работы ЭУР других датчиков – скорости движения и параметров работы мотора, дает возможность подстроить усилитель под конкретные условия движения.

Зная конструкцию, можно понять принцип работы электроусилителя руля. Имеющиеся в конструкции датчики постоянно следят за положением рулевой колонки. В случае поворота они регистрируют изменения и передают информацию на блок управления. Тот в свою очередь высчитывает параметры электрического тока и подает их на электродвигатель. При включении в работу посредством сервопривода эл. мотор создает усилие на рулевом механизме. В общем, все достаточно просто. Но здесь стоит упомянуть, что под разные условия существуют свои режимы работы ЭУР, но о них ниже.

Демонтаж и разбор электроусилителя

Перед тем, как снять усилитель, нужно демонтировать все подрулевые переключатели. Снимите накладку рулевой рейки и демонтируйте устройства, не забыв отключить разъемы от питания.

Как убрать ЭУР своими руками:

Сняв переключатели, нужно будет произвести демонтаж нижней поперечины приборной панели. Для этого вам необходимо нажать на крепления, с помощью которых фиксируется разъем с проводами, а затем отключить проводку от управляющего модуля. Когда эти действия будут выполнены, можно будет отключить разъем от выключателей.
Кронштейн системы закреплен при помощи гаек, вам нужно будет их открутить гаечным ключом.
После этого рулевую рейку нужно будет аккуратно опустить вниз. Чтобы сделать это, вам нужно будет найти болт, крепящий кардан к валу усилителя. Данный болт необходимо выкрутить, но при откручивании нужно будет зафиксировать гайку, это позволит предотвратить ее проворачивание. Когда болт будет извлечен, крепление надо будет разжать, после чего промежуточный вал аккуратно демонтируется. На данном этапе рекомендуем отметить положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, поскольку его выполнение позволит предотвратить возможные проблемы с установкой в дальнейшем. В том случае, если метки на валах не будут соответствовать, это может стать причиной неполадок в работе усилителя. При демонтаже будьте аккуратны и не повредите проводку, поскольку это также приведет к неработоспособности ЭУР.
Когда узел будет демонтирован, его надо будет разобрать и заменить вышедшие из строя элементы. Дальнейший монтаж производится в обратном порядке (автор видео — Мурзик Белый).

Как это работает?

Гидроусилитель руля (ГУР)

Что такое гидроусилитель руля? Это — система, состоящая из трубопроводов высокого и низкого давления, в которых благодаря насосу циркулирует специальная жидкость. Для жидкости ГУР предусмотрен бачок, соединенный с насосом. Когда вы поворачиваете руль в системе гидроусилителя происходит целый ряд реакций. Жидкость подается в рулевой механизм через распределитель под высоким давлением. Нагнетаясь в гидроцилиндр, она создает давление на поршень, под воздействием которого тот смещается, снижая степень усилия прилагаемого водителем при повороте рулевого колеса. Во время движения по прямой траектории жидкость ГУР стекает из рулевого механизма в бачок системы.

Электроусилитель — это набор механизмов, среди которых главная роль отведена электромотору, кроме того в состав ЭУР входит электронный блок управления (ЭБУ), а также два датчика (датчик угла поворота и датчик крутящего момента). По сравнению с гидроусилителем, ЭУР устанавливается непосредственно на саму рулевую рейку или колонку, при этом передача крутящего момента осуществляется посредством торсионного вала, встроенного в систему рулевого управления. В то время как ГУР меняет усилие прилагаемое к рулю при помощи давления и жидкости, которая циркулирует в системе, электроусилитель осуществляет все при помощи тока. При повороте руля крутящее усилие передается рулевому механизму по торсионному валу. Датчик крутящего момента ЭУР «понимает» это действие и сообщает о нем в ЭБУ. Электронный блок анализирует полученные данные и определяет, сколько именно тока необходимо «дать» электромотору, чтобы вращение руля было легким и приятным. Следует отметить, что расчет усилия происходит в зависимости от скорости, с которой движется автомобиль, а также угла поворота руля. Когда водитель крутит рулем на месте во время парковки или других маневрах, привод электроусилителя нагружен максимально, поскольку необходимо обеспечить легкое вращение рулевого колеса в сложных условиях. Когда авто движется на высоких скоростях управление рулем становится более острым, так как электроусилитель значительно уменьшает силу крутящего момента, то есть меньше помогает водителю.

Теперь когда мы разобрались в принципах работы предлагаю выяснить, что лучше: ГУР или ЭУР, учитывая плюсы и минусы каждой из систем.

Преимущества ГУР

Гидроусилитель рулевого управления имеет более громоздкие габариты, однако плюс в его относительно невысокой стоимости и менее затратном производстве. Это в свою очередь так или иначе сказывается на стоимости транспортного средства.
Потенциал мощности. ГУРы сегодня устанавливают преимущественно на автомобили бюджетного класса, а также грузовые микроавтобусы и большие внедорожники. В случае с внедорожниками и микроавтобусами применение гидроуслителя руля можно объяснить тем, что эта система более мощная и способна выдержать большие нагрузки. Это, по сути, главное преимущество ГУР.
Вышеупомянутая невысокая стоимость.

Недостатки ГУР

Что до недостатков, то их у гидроусилителя намного больше по сравнению с ЭУР:

В автомобиле с ГУР не рекомендуется держать руль в крайнем положении дольше пяти секунд, так как это может привести к перегреву масла в системе и выхода гидроусилителя руля из строя.
ГУР требует регулярного обслуживания, не реже чем раз в два года. Владелец автомобиля с такой системой постоянно обязан производить замену жидкости в системе, контролировать ее уровень, проверять привод, шланги и насос на предмет подтеканий и трещин.
Третий недостаток — прямая зависимость от работы двигателя. Когда насос включается в работу, он так или иначе отбирает часть мощности у двигателя, а во время движения на высокой скорости по трассе это можно считать пустой тратой мощности, так как в данном случае ГУР практически не нужен.
В гидроусилителе нельзя настроить режимы работы в зависимости от скорости движения и условий.
Гидроусилитель хорошо выполняет свою работу на малых и средних скоростях, однако на высоких скоростях управление теряет «остроту» и водителю сложно выполнить резкий короткий маневр. Проще говоря, ГУР дольше реагирует из-за применения в нем дополнительных узлов, увеличивающих время отклика.

Основные режимы работы усилителя руля

Как можно догадаться усилитель руля работает не все время. А лишь при повороте колес и не на высоких скоростях. Однако колеса поворачиваются при различных условиях. Соответственно и работа выполняемая двигателем разниться от условий. Современные блоки управления умеют определять в каком режиме двигается автомобиль и подстраивать крутящий момент двигателя под них.

Режим парковки

При парковке скорость автомобиля небольшая или отсутствует вообще, а углы поворота, на которые выворачиваем руль, большие. Информация, передающаяся с датчика угла поворота, поступает на блок управления и если скорость минимальна, а углы поворота и крутящий момент большие, то включается режим парковки. В нем максимальная нагрузка ложиться электроусилитель. Тем самым обеспечивается, так называемый “легкий руль”.

Режим езды по городу

Городская езда обусловлена постоянными остановками, поворотами и перестроениями. Здесь движение происходит со скоростью 40-60 км\ч. В результате происходят усилия в среднем диапазоне, блок обрабатывает информацию о скорости и угле поворота и дает сигнал на электродвигатель.

Режим езды на трассе

Особенность данной езды является высокие скорости и небольшой угол поворота при перестроении. Соответственно принимается решение о небольшом усилии двигателя или полном его отсутствии.

Ведь если вовремя не убрать помощь, автомобиль при малейшем повороте руля, даже на маленький угол резко свернет, что приведет к аварии.

Удержание среднего положения колес

Блок управления зачастую выполняет функцию удержания среднего положения колес. Это нужно в условиях разного давления в шинах, вся информация обрабатывается и проводится коррекция. Так же при повороте руля в движении к окружной силе добавляется тяговая, которая действует на колеса и изменяет их положение. Блок управления учитывает это и регулирует положение.

Устройство и основные компоненты

Основные компоненты ЭГУР

ЭГУР Servotronic имеет в своем составе три основных компонента: электронную систему управления, насосный узел и гидравлический узел управления.

Насосный узел электрогидравлического усилителя состоит из бачка для рабочей жидкости, гидравлического насоса и электромотора для него. На этот компонент ставят электронный блок управления (ЭБУ). Отметим, что электрический насос бывает двух типов: шестеренчатый и лопастной. Простотой и надежностью отличается первый тип насоса.

Гидравлический узел управления включает в свой состав силовой цилиндр с поршнем и торсион (стержень, работающий на скручивание) с распределительной гильзой и золотником. Этот компонент интегрирован с рулевым механизмом. Гидравлический узел – это исполнительный механизм усилителя.

Электронная система управления Servotronic:

Входные датчики – датчик скорости, датчик крутящего момента на рулевом колесе. Если автомобиль оборудован ESP, то используется датчик угла поворота руля. Система также анализирует данные о частоте вращения коленвала двигателя.
Электронный блок управления. ЭБУ обрабатывает сигналы от сенсоров, а после их анализа посылает команду исполнительному устройству.
Исполнительное устройство. В зависимости от вида электрогидравлического усилителя исполнительным устройством может быть электромотор насоса либо электромагнитный клапан в гидравлической системе. Если установлен электродвигатель, то производительность усилителя зависит от мощности мотора. Если же установлен электромагнитный клапан, то производительность системы зависит от размера проходного сечения.

Сравнительная характеристика

Недостатки электроусилителя руля и преимущества гидроусилителя:

Существует чувствительность ЭУР к плохой (раскисшей, ухабистой) дороге и влаге (в частности, при плохой погоде – когда снег, дождь, лужи). В таких случаях есть опасность перегрева и отключения, а также перегорания.
ГУР лучше сглаживает толчки при неровностях дороги и наезде на бордюр.
ЭУР не выдаёт мгновенную реакцию в случае быстрого поворота колёс в другую сторону. А если резко перекрутить руль, система вообще может отключиться.
Для ГУР есть больше возможностей самостоятельного ремонта.
В случае с ЭУР не исключается вероятность сбоя электроники (правда, этим грешат преимущественно старые и дешёвые модели; другая причина – несоблюдение правил эксплуатации).
Производство ГУР менее затратно; их цена ниже, чем у ЭУР.
ЭУР имеет ограничение по установке на тяжелые грузовики и внедорожники (из-за недостатка мощности).

Виды ЭУР

Как и всё в конструкции автомобиля, ЭУР эволюционировал, и теперь есть несколько его разновидностей, каждая из которых нашла свое применение в различных типах автомобилей. И если основной его принцип остался неизменным, некоторые детали серьезно влияют на качество и удобство работы. За местом установки различают 3 основных вида.

Электроусилитель руля, встроенный в рулевую колонку.
Двухвальный ЭУР, встроенный в рулевую рейку.
ЭУР с винт-шариковым соединением.

Эти виды отличает схема подключения электромотора и тип привода, и каждый из них имеет свои преимущества и недостатки. Рассмотрим их все.

Электроусилитель, встроенный в рулевую колонку с червячной передачей

Устройство ЭУР встроенного в рулевую колонку с червячной передачей

Самый простой и дешевый тип электроусилителя. Мотор и червячный редуктор крепятся непосредственно на рулевую колонку и управляют ею. При этом остальные элементы рулевого управления (в частности, рейка) не меняются. Такое исполнение удобно тем, что электромотор располагается в салоне автомобиля, а значит, его легко демонтировать, обслуживать, и при этом он меньше страдает от холода и влаги. К тому же, простая конструкция рулевой рейки упрощает и удешевляет ремонт. Однако такая система не справляется с большими нагрузками, поэтому ставится на автомобили малого класса. На видео, ниже, наглядно показан принцип работы такого электроусилителя.

Электроусилитель, встроенный в рулевую рейку

ЭУР встроенный в рулевую рейку: 1 – датчик момента на рулевом колесе; 2 – ведущая шестерня 1; 3 – ведущая шестерня 2; 4 – электродвигатель усилителя; 5 – электронный блок усилителя; 6 – датчик угла поворота рулевого колеса; 7 – торсион вала рулевого управления

Более сложная в обслуживании конструкция, которая используется в автомобилях среднего класса. Как понятно из названия, электромотор устанавливается в рулевую рейку на стыке между ней и промежуточным валом. Здесь используется уже шестерня, которая передает усилие на саму рейку.

Основной недостаток этого вида ЭУР в том, что он размещается на рейке, а значит, больше страдает от внешних факторов. И хоть устройство имеет защитный кожух, оно всё равно постепенно портится от влаги и перепадов температуры. А расположение в подкапотном пространстве усложняет демонтаж и ремонт.

Сложная конструкция, в которой электромотор ставится на рейку не со стороны рулевой колонки, а с противоположного конца. Для управления используются две шестерни: одна соединяется с промежуточным валом и вращается непосредственно от усилия, которое прикладывает водитель. Вторая шестерня установлена с другой стороны рейки и управляется электромотором. Такая сдвоенная конструкция сильно поднимает стоимость покупки или ремонта рулевой рейки. С другой стороны, за счет своих особенностей надежность этого механизма довольно высокая.

ЭУР с винт-шариковой гайкой

Устройство ЭУР с винт-шариковой гайкой

Это самый новый и самый удачный вариант электроусилителя. Прежде всего, в нём используется другая конструкция мотора, у которой практически нет инерции при остановке или в начале работы. И нет червячной передачи, которая отбирала на себя часть усилия электродвигателя. Благодаря этим изменениям точность и информативность руля достигают максимальных показателей.

Работа ЭУР с винт-шариковой гайкой

Для управления используется шариковая гайка, соединенная непосредственно с электромотором. При работе мотор вращает гайку в одну или другую сторону, а она, в свою очередь, перемещает рулевую рейку, как показано на анимации выше.

Негативные моменты

Они также есть и в принципе я их перечислил в этой статье, но сейчас немного повторюсь:

Уступающая информативность руля (гидравлика, пока точнее)
Электрические сбои в настройках. Может поехать датчик (руля или вала) и например, на стоянке выкручивать колеса в бок, тогда как должен держать прямо. Причем выровнять колеса достаточно сложно.
Сбои в движении. НА ранних версиях были аварии из-за блокировок или глюков ЭУРА
Электрическая составляющая. Как правило — не ремонтируется, а зачастую меняется, ПОТОМУ КАК, ОТ ЭТОГО ЗАВИСИТ ВАША БЕЗОПАСНОСТЬ. То есть не стоит «перепаивать» датчик положения руля или вала, ведь вы можете задать неверные параметры в схему. Лучше его поменять. Также меняется и полностью двигатель при выходе из строя, что недешево.
Не всегда нужен ремонт. Зачастую от большого пробега или от засорения, нужна просто калибровка датчиков, сами вы это не сделаете опять же нужно ехать на СТО. А если оно не чисто на руку, с вас могут взять как за ремонт.

Рулевая рейка с электроусилителем руля – НЕСОМНЕННО БУДУЩЕЕ, однако сейчас еще много сырых типов, которых гидроусилитель руля превосходит по многим параметрам.

Смотрим познавательное видео.

НА этом заканчиваю, думаю мой материал был вам полезен. Искренне ваш АВТОБЛОГГЕР.

Основные неисправности и способы их устранения своими руками

Извлеченная из автомобиля система

Какой бы ни была конструкция в вашем случае, даже если система выходит из строя, вы сохраняете управления. Ведь сохраняется прямая связь между рулевым валом и рейкой. Это обязательно требование безопасности. Поэтому, даже если поломка произойдет посреди движения, это не грозит вам неминуемой аварией.

Но все же, если не работает электроусилитель руля, то это серьезная проблема. Ведь управление автомобилем сразу же станет намного более сложным для вас. Основные неисправности приведем на примере отечественного автомобиля Лада Калина.

О проблеме вам будет сигнализировать желтый значок на панели приборов, изображающий руль с восклицательным знаком. Но его наличие не означает, что вы не можете ехать, просто управлять придется без участия электроусилителя.

Устройство под панелью

Причина может крыться в самом ЭУР. В этом случае, при зажигании система не проходит через автоконтроль и отключается, чтобы не мешать водителю. Как уже говорилось выше, заменять отдельные узлы практически невозможно и лучше не копаться в устройстве самому. Если ваш автомобиль на гарантии, обратитесь к производителю за заменой ЭУР. В любом случае, ремонт электроусилителя руля будет дорогим, ведь может потребовать ремонт рулевой рейки и другие работы.

Отключение ЭУР также может быть вызвано поломкой датчика скорости. Дело в том, что работы усилителя тесно зависит от того, на какой скорости вы движетесь. Чем быстрее машина, тем меньше усилия дает прибор, дабы вы могли лучше сам контролировать руль. Максимальное же давние идет, когда движение осуществляется на небольшой скорости или машина вообще стоит.

Из-за поломки датчика ЭУР будет отключаться автоматически, так как не получает его данных. Для исправления сложившейся ситуации, вам необходимо заменить сам датчик скорости.

Если ЭУР гудит, то это может быть признаком неправильно поставленного картера – корпуса (поддона) двигателя. В этом случае вибрация с него будет идти на усилитель и тот начнет гудеть. А значит, ремонт ЭУР будет заключаться в исправлении положения картера.

Схемы рулевого управления

Существует 3 схемы установки электроусилителя. В независимости от схемы общая конструкция электромеханического усилителя состоит из электродвигателя, механической передачи, двух датчиков и двух шестерней или параллельного привода.

ЭУР устанавливается на рулевую колонку. Это самый компактный вариант, при котором для поворота руля не требуется больших усилий. Сам электромотор и механическая передача помещаются под рулевым колесом. Огромным плюсом является нахождение в салоне, а не под капотом, тут устройство защищено от пыли и грязи, а это в свою очередь продлевает срок службы. Так же в случае выхода из строя устройства, Вам будет легко разобраться в принципе установки и поменять его своими руками, что сэкономит деньги. Данный вид крепления усилителя используют преимущественно на малом классе авто.
Установка на рулевую рейку. Так устанавливают усилитель преимущественно на микроавтобусы и внедорожники. Здесь требуется уже больше усилия, которое передается через шестерню. Ведь чем больше автомобиль, тем больше он весит и тем большее усилие нужно для поворота.
Устанавка на шариковинтовой механизм, где через ременную передачу усилие от электродвигателя передается на рейку. Данный способ обеспечивает наибольшее усилие электродвигателя при повороте. Так устанавливают электроусилитель руля на тягачи и автобусы.

Какой бы не был механизм установки электроусилителя руля, бывают сбои в блоке управление, при выходе из строя, он не блокирует поворот руля. И автомобиль можно спокойно отогнать в сервис, где его поменяют или отрегулируют.

Блок управления на основе всех этих данных рассчитывает необходимую величину и полярность подаваемого на электродвигатель напряжения. Электродвигатель в свою очередь посредством механической шестерёнчатой передачи (сервомеханизма) создает дополнительное усилие, облегчающее управление передними колесами. Это усилие может прикладываться как к рулевому валу, так и непосредственно к рулевой рейке. Конкретное устройство ЭУР также во многом зависит от класса машины.

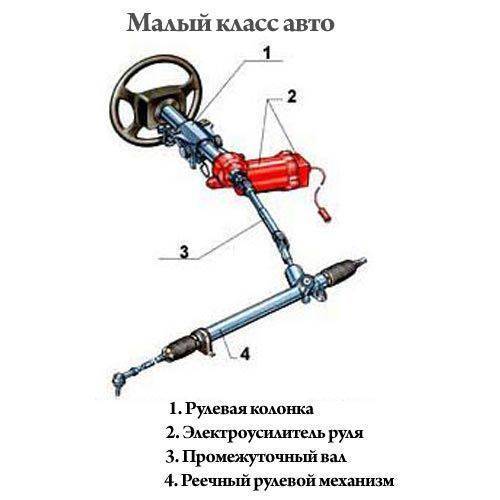

В автомобилях малого класса, где не требуется прикладывать большие усилия к рулевому колесу, оно имеет небольшие размеры и устанавливается непосредственно на рулевую колонку. При этом, находясь практически в салоне авто, оно защищено от пыли, грязи и влаги, что положительно сказывается на сроке службы этого устройства.

В авто среднего класса используется другое размещение – непосредственно на рулевой рейке, на которую воздействует шестерёнка, создавая дополнительное вспомогательное усилие.

Автомобили класса микроавтобусов и внедорожников из-за своего большого веса нуждаются в значительном дополнительном усилии. Поэтому их устройство несколько иное. В основном этом параллельноосевая конструкция, использующая зубчато-ременную передачу и механизм «винт-гайка на циркулирующих шариках». И, конечно, в случае поломки ЭУР управляемость автомобилем сохранится. Только делать это будет значительно тяжелее.

Итог

Как мне кажется, прогресс неумолимо стремится к электрическим вариантам усилителя, это неизбежно

Хотя бы потому что все современные системы, такие как «подруливание» и удержание машины в полосе, автопарковка, да и прочие автопилоты не могут работать с гидравлическим вариантом, в нем просто нет электрического двигателя которым они могут управлять! Также ЭУР более экономичен, топливо расходуется меньше, что очень важно для экологии. Надежность его такая же, то есть и тот и другой вариант могут ходить долго. Именно поэтому сейчас многие производители, не только Европейские, но и Японские и Корейские переходят именно на электро агрегаты на легковых авто

Именно поэтому сейчас многие производители, не только Европейские, но и Японские и Корейские переходят именно на электро агрегаты на легковых авто.

Хотя нужно решить две важных задачи, это точность управления (на ГУРЕ она выше), и установка на грузовые тяжелые автомобили. Сейчас это практически не возможно, потому как электрические моторы, монтируемые в рейку получаются тяжелыми и прожорливыми по энергии.

Если берете сейчас для рядового недорого автомобиля в городе, да еще малолитражки, (передвигаетесь с невысокими скоростями) то смотрите в сторону ЭУР. Если машина классом выше, скорости больше, вам нужна точность управления, то можно рассмотреть и ГУР.
