Главный цилиндр тормозной: диагностика и ремонт

Необходимый для прокачки инструмент

Для того, чтобы приступить к прокачке сцепления нам понадобится:

  • Тормозная жидкость той марки, которая предназначена для вашего автомобиля.
  • Медицинский шприц.
  • Небольшой шланг. (Хорошо подходит от системы стеклоомывателя ваз 2108-99).
  • Ёмкость для слива старой жидкости.

    Инструмент готов к работе

Пошаговый порядок работ

Тут расположен штуцер Рено Меган 2, который предназначен для прокачки системы (рабочего цилиндра) сцепления.

  1. Далее, для удобства при выполнении работ снимаем аккумуляторную батарею и демонтируем площадку под ней.
  2. Затем убираем крышку от бачка с тормозной жидкостью, и доливаем жидкость до максимальной отметки.
  3. Очищаем заглушку на штуцере от грязи и снимаем её.

    Очищаем аккуратно, дабы не повредить поверхность колпачка

  4. Надеваем на неё заранее приготовленный шланг.

    Для того чтобы надеть шланг, придётся приложить небольшие усилия

  5. С обратной стороны присоединяем шприц.

    Оптимальный вариант — шприц на 20 кубиков

  6. Следующим шагом будет распределение пружинных фиксаторов на штуцере.
  7. Первым делом опускаем вниз до упора фиксатор справа.

    Достаём аккуратно, чтобы не сломать

  8. А затем до щелчка поднимаем вверх левый.
  9. Чёрная трубка которая находится по правую сторону, выдвигаем примерно на 5 миллиметров по направлению к АКБ, т.е вправо.

    Для того, чтобы убрать трубку с места фиксации следует приложить лишь немного усилий

  10. После выполнения этих процедур, при помощи шприца вытягиваем жидкость из системы.

    Эту процедуру придётся проделать не один раз

  • Подобную процедуру следует проводить до тех пор, пока из системы не выйдут все пузырьки воздуха. Как правило, на такие манипуляции уходит порядка 2-3 повторений.
  • Не забывайте постоянно следить за уровнем тормозной жидкости в системе через бачок тормозной жидкости, и дополнять её при необходимости.

    Жидкость заливаем в пределах уровня MAX

  • После того, как в шприц перестали поступать пузыри воздуха, это будет означать, что ваша система прокачана.
  • Задвигаем на место черный патрубок, ставим на место все металлические фиксаторы и присоединяем резиновую заглушку.

Разборка и ремонт ГТЦ

После демонтажа ГТЦ необходимо внимательно осмотреть его на предмет утечки жидкости. Если задний сальник влажный или мокрый, скорее всего, часть тормозной жидкости попала в ВУТ и разъедает его мембраны. Необходимо шприцем и тонкой трубочкой откачать жидкость из ВУТ.

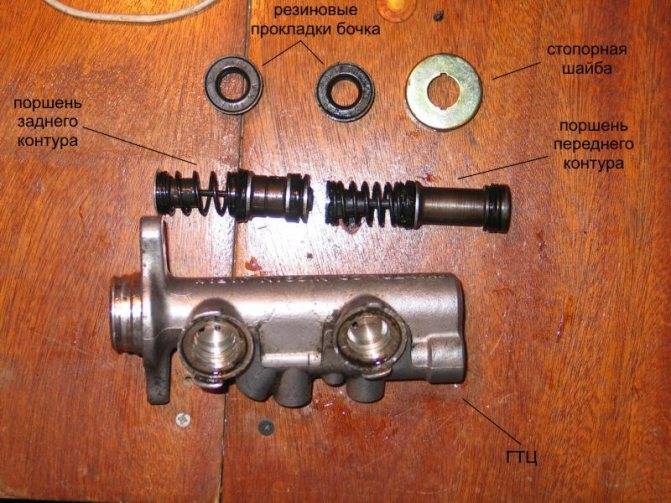

Для разборки ГТЦ слейте с него жидкость, затем аккуратно зажмите в тисках таким образом, чтобы отверстия для установки бачка оказались внизу. Открутите стопорные винты, которые не позволяют поршням возвращаться излишне далеко. Извлеките ГТЦ из тисков и с помощью съемника снимите стопорное кольцо со стороны ВУТ. Вытащите первый поршень и пружину. Нередко второй поршень выходит с трудом, поэтому приходится или стучать ГТЦ по деревянному бруску, или глушить одно из отверстий дальнего цилиндра с помощью подходящего болта и подключать ко второму отверстию компрессор с давлением не меньше 6 атмосфер. Вытаскивая поршни, обязательно запоминайте, как установлены резиновые уплотнители и как расположены поршни, это очень поможет при сборке.

Главный цилиндр тормозной: диагностика и ремонт

Внимательно осмотрите внутреннюю поверхность ГТЦ. Любые царапины ведут к снижению эффективности торможения, поэтому недопустимы. Если на внутренней поверхности обнаружены царапины, корпус или ГТЦ целиком необходимо заменить. Убедившись, что внутренняя поверхность ГТЦ не имеет повреждений, покупайте соответствующий ремкомплект. При выборе ремкомплекта отдавайте предпочтение изделиям, которые изготовлены предприятиями-партнерами крупных автопроизводителей. Нередко оригинальные ремкомплекты от одной марки или модели подходят к другой.

Снимите все старые резиновые уплотнители с поршней. Промойте поршни водой и просушите сжатым воздухом. Установите новые уплотнители из ремкомплекта. Перед установкой обязательно смажьте их тормозной жидкостью, это облегчит их посадку на место и предотвратит повреждение. Не перепутайте направление установки манжет. Перед сборкой ГТЦ промойте его корпус водой с моющими средствами, просушите сжатым воздухом и обильно смажьте тормозной жидкостью. Не используйте для промывки бензин или другие нефтепродукты, если вы некачественно смоете их, то они разъедят резиновые уплотнители. Установите на место поршни, закрутите стопорные болты, вставьте задний сальник и стопорное кольцо.

Главный тормозной цилиндр ВАЗ 2101

Центральным узлом тормозной системы ВАЗ 2101, как и любой другой классической модели «Жигулей», является главный тормозной цилиндр (ГТЦ). За счёт этого элемента усилие, прилагаемое к педали тормоза, преобразовывается в гидравлическое давление в системе. Назначение, функции, неполадки и ремонтные работы этого механизма рассмотрим более детально.

Назначение и функции

При нажатии педали тормоза поршни ГТЦ начинают двигаться и сжимают тормозную жидкость, повышая её давление. Под воздействием жидкости в работу включаются рабочие тормозные цилиндры (РТЦ). Из них выходят поршни, которые прижимают колодки к тормозным дискам (спереди) и барабанам (сзади). Суть работы ГТЦ сводится к тому, что тормозная жидкость под давлением передаёт усилие от органов управления к рабочим элементам.

На главный цилиндр возлагается две основные функции:

  • передавать механическое воздействие от педали к колёсным цилиндрам;
  • обеспечивать эффективное торможение транспортного средства.

На ВАЗ 2101 установлен ГТЦ, состоящий из двух секций, т. е. рассчитанный на работу с двухконтурной тормозной системой. В машинах с приводом на задние колёса один контур предназначен для передних тормозов, а второй — для задних. Такая конструкция удобна тем, что при возникновении проблем с одним из контуров, второй будет оставаться работоспособным и автомобиль удастся остановить, хоть и с меньшей эффективностью. ГТЦ на «копейке» расположен в моторном отсеке рядом с бачком, в который заливается тормозная жидкость.

Принцип работы

Основными деталями главного цилиндра являются:

  • корпус;
  • бачок (резервуар) ГТЦ;
  • поршень (2 шт.);
  • возвратные пружины;
  • уплотнительные манжеты.

Сверху к механизму посредством шлангов подводится тормозная жидкость из расширительного резервуара. Конструктивно главный распределитель разделён на 2 цилиндра, в каждом из которых есть свой поршень. С торца, обращённого к передней части автомобиля, установлена пробка с резьбой. С противоположной стороны находится фланец, посредством которого ГТЦ крепится к педальному узлу. Усилие от педали тормоза прилагается на первый поршень через шток, а жидкость к РТЦ подаётся через соответствующие трубки.

Функционирует главный гидроцилиндр таким образом:

  • В момент нажатия педали поршни основного цилиндра начинают двигаться и проталкивать жидкость по трубкам контуров. Под давлением жидкости срабатывают колёсные цилиндры, оказывая воздействие на тормозные колодки.
  • Часть жидкости, которая не успела попасть в трубки, возвращается в бачок через специальные отверстия.
  • Когда водитель отпускает педаль, поршни занимают исходное положение под усилием возвратных пружин. Жидкость из трубок и резервуара возвращается в ГТЦ.

Видео: как работает главный тормозной цилиндр

Какой ГТЦ лучше

Когда требуется заменить ГТЦ, приходится задумываться о том, какому производителю отдать предпочтение. Исходя из практического опыта многих владельцев ВАЗ 2101 и другой «классики», оптимальным вариантом считается установка штатной детали от АвтоВАЗ с каталожным номером 2101–350–500–8. Из других производителей можно выделить:

  • «Базальт»;
  • «Белмаг»;
  • LPR.

Определённой популярностью пользуются цилиндры Итальянского бренда LPR, о чём свидетельствуют многочисленные отзывы автолюбителей. Однако стоимость такого механизма несколько выше заводского. Так, покупка ГТЦ АвтоВАЗ обойдётся в 750 р., а за LPR придётся отдать около 900 р. В каждом конкретном случае выбор зависит от ваших личных предпочтений и финансовых возможностей.

Это интересно: Что значит синий дым из выхлопной трубы

Что и где смазывать

При замене или обслуживании суппорта тормозов, надо понимать, какой из его элементов требует смазки, и как правильно его смазывать:

При возникновении скрипа необходимо с двух сторон смазать противоскрипные пластины, избегая части, обращенной к поршню рабочего цилиндра.

Также не должны быть забыты прижимные пружины колодок. Да и сами колодки можно смазывать со всех сторон, исключая фрикционный слой.

Чтобы поршень свободно двигался в цилиндре всю его поверхность надо обработать соответствующей смазывающей пастой. Но не переусердствуйте, чтобы излишки смазки не вываливались из пыльника поршня.

Также тщательно обмазываем направляющие суппорта, чтобы они свободно перемещались

Здесь также важно не переборщить, чтобы смазка из направляющих не попала на фрикционный слой колодок

Все детали машины, работающие со значительным коэффициентом трения, при высоких температурах и в агрессивной среде, без применения смазывающих веществ, работать долго не будут. Этот постулат во многом касается и работы суппорта. Так что, смазывайте этот элемент дисковых тормозов правильно и соответствующей смазкой. Это сохранит вам нервы и поможет избежать многих неприятных моментов.

Смотрите видео по теме:

Что включает и что дает диагностика тормозов на СТО

Тормозную систему автомобиля диагностируют в шесть этапов, чтобы обеспечить точный и корректный результат:

  • из салона проверяют ход педали и правильность регулировки ручника;
  • проверяют уровень и состояние тормозной жидкости. Затем осматривают главный цилиндр и трубки, которые от него отходят;
  • осматривают колеса на наличие масляных пятен;
  • осматривают рабочие цилиндры (суппорты), шланги и трубки на наличие коррозии, видимых повреждений, деформаций и запотеваний;
  • проверяют тормозные диски, барабаны и колодки. Если толщина элемента приблизилась к критической, изношенные детали меняют;
  • проверяют тормоза автомобиля на ходу, измеряют длину тормозного пути и степень замедления. Также смотрят, чтобы автомобиль не отклонялся в сторону.

Частая ошибка водителей заключается в нежелании ехать в автосервис. Вместо этого владелец аварийного автомобиля решает проверить тормоза самостоятельно и пропускает 9 из 10 проблем, потому что не знает что искать и где.

Например, возникла проблема с заклиниванием тормозного суппорта. В первую очередь водитель проверит общее состояние колодок, диска, суппорта и, с вероятностью 95% не найдет истинную причину, к примеру, — неисправности направляющих скобы, которые заржавели и закисли. Элементы защищены эластичными чехлами, заметить трещину на которых практически невозможно. Если пыльник лопнул, направляющую ржавеет и скоба двигается хуже. Результат — дисковый механизм изнашивается быстрее и вскоре понадобится купить тормозной суппорт, а вместе с ним новые диски и колодки на поврежденную ось.

Если на пыльнике направляющей скопилась влага, а на скобе видно ржавчину, автомеханик разберет суппорт и проверит состояние элементов узла. Таким образом, стоимость ремонта составить 2-3 сотни гривен (цена пары направляющих и ремкомплекта) вместо 3-5 тысяч (цена нового суппорта, диска и колодок). Разница цен ощутимая и заставляет задуматься — а стоит ли рисковать?

При малейших признаках неисправности тормозной системы отгоните автомобиль на диагностику. По результатам проверки, мастер предоставит отчет о состоянии тормозов и предложит варианты решения проблемы. Если повреждения минимальные, ремонт ограничится заменой ремкомплекта суппортов, тормозной жидкости и прокачкой тормозов. Возможно понадобится поменять колодки, диски или шланг, однако и это дешевле, чем стоимость нового дискового или барабанного тормозного узла.

Главный цилиндр тормозной: диагностика и ремонт

Дополнительный плюс в копилку регулярной диагностики — если по результатам диагностики клиент решил ремонтировать тормоза в том же автосервиса, за проверку автомеханик не возьмет ни копейки.

Причины неисправности в устройстве ГТЦ

При нарушении герметичности в одном из контуров давление между первичным и вторичным цилиндром теряется. Это приводит к тому, что ГТЦ функционирует так, будто он обладает лишь одним контуром. Толкатель начнет передвигать оба поршня в исправном контуре до момента, пока поршень неисправного не достигнет торца цилиндрового корпуса. Соответственно, в разгерметизированной камере обеспечится требуемое давление. Если механизм «холостого хода» нормально отрегулирован, ТС эффективно замедлит автомобиль даже в условиях своей неполноценности.

Главный цилиндр тормозной: диагностика и ремонт

Вот некоторые признаки неисправности в устройстве ГТЦ:

  • разгерметизация цилиндра определяется по наличию течи на корпусе и специфическому запаху;
  • износ тормозных колодок характеризуется характерным скрипом и протечкой тормозной жидкости;
  • заклинивание регулятора, который распределяет усилие тормоза. В этом случае обязательно требуется прочистить тело цилиндра. Наблюдается низкий порог чувствительности педали тормоза, её приходится буквально «утапливать» в пол;
  • педаль заваливается в пол — эта поломка образуется вследствие неработающих поршней. Если они не в состояние выработать нужное давление, то колодки не могут нормально сжиматься;
  • повышение хода тормозной педали — признак того, что произошло завоздушивание ТС. Эксплуатация автомобиля в таком состоянии опасна, т. к. велик риск перегреть ТС до закипания. Устранить эту неприятность поможет прокачка.
Популярные статьи  Завоздушивание топливной системы дизельного двигателя

Если что-то из вышеперечисленного происходит постоянно, можно говорить о повреждении клапана вакуумного усилителя либо полной потери герметичности в системе. Если поврежден сам металлический корпус или имеются задиры на поршне, требуется полная замена ГТЦ. При износе прокладки меняются все составляющие ремкомплекта (уплотнительные манжеты, резиновые прокладки, пружины).

Как прокачать главный тормозной цилиндр? Надо открутить клапан сброса воздуха в корпусе цилиндра и надавливать на педаль до вытекания идеально равномерной жидкости, без примеси воздуха. По завершении клапан возвращается на место и резервуар необходимо заполнить жидкостью заново. Последовательность прокачки механизмов такова: 1 — задний правый; 2 — передний левый; 3 — задний левый; 4 — передний правый.

Это интересно: Установка накладок на пороги Chevrolet Cruze

Частой причиной неисправности этого элемента становится потеря герметичности корпуса и утечка тормозной жидкости. Дефект, вызывающий утечку тормозной жидкости, — протечка задней манжеты, определить её можно по наличию замасливания в месте стыка ГТЦ и вакуумного усилителя. Это может происходить вследствие пробоя гибких трубок из-за трения о вращающееся колесо.

Хорошо, если в области прохождения магистрали через арку она защищена специальной пружиной, не дающей колесу перетирать элемент. Если уровень жидкости снижен, надо проверить герметичность всей ТС и заменить поврежденную трубку.

Существует несколько признаков, говорящих о необходимости диагностики состояния тормозного цилиндра:

  1. Быстрый износ тормозных колодок, а также появление протечек тормозной жидкости говорят о необходимости срочной диагностики ГТЦ. При появлении данных признаков не рекомендуется эксплуатировать автомобиль до устранения неполадок. Необходимо проверить состояние трубок в тормозной системе, тормозных цилиндров и соединительных шлангов.
  2. Слишком «мягкие» тормоза говорят о низком уровне тормозной жидкости, также причинами могут быть ее закипание или падание воздуха.

Слишком «жесткий» тормоз говорит о возможных неполадках усилителя тормоза или клапана вакуумного усилителя.

  1. Повышенный ход педали тормоза говорит о нерабочем ГТЦ или же неточной регулировке тормозов. Выход из строя элементов тормозной системы представляет больший риск при эксплуатации автомобиля, поэтому требует неотложного ремонта.
  2. Неравномерное торможение, отклонение автомобиля в сторону говорит о попадании твердых частиц на тормозные колодки, а также выходе из строя ГТЦ. Также причиной может служить износ тормозных дисков или колодок.

Как и любая деталь, тормозной цилиндр автомобиля подвержен износу и разрушительному процессу коррозии, который в ГТЦ протекает изнутри. Причинами быстрого износа детали могут послужить попадание воды или кислорода в тормозную жидкость. Однако чаще всего ГТЦ страдает от разгерметизации, вызывая протечки тормозной жидкости. Как следствие, проблема сопровождается снижением уровня тормозной жидкости, что является одним из явных признаков разгерметизации тормозного цилиндра. Разгерметизация тормозного цилиндра, как и его сильный износ являются серьезными проблемами, ставящими под угрозу безопасность использования автомобиля, потому при появлении признаков износа или разгерметизации ГТЦ рекомендуется немедленно заменить вышедшую из строя деталь на новую.

Купить тормозной цилиндр вы можете в магазине IXORA. Квалифицированные менеджеры обязательно помогут сделать правильный выбор, ответят на все ваши вопросы. Обращайтесь, это выгодно и удобно.

Производитель Номер детали Наименование детали Применяемость
BREMBO 09A41710 Тормозной диск Toyota Camry 2006-2011, Toyota Auris 2006-2011, Toyota Rav4 2006-2011
BREMBO 09A53210 Тормозной диск Hyundai i40 2010 — наст. Время, Hyundai ix35 2010 — наст. Время, Kia Sportage 3 2010 — наст. время
BREMBO 09946411 Тормозной диск Ford Focus II 2005-2011, Ford C-Max 2005-2011
BREMBO 09780614 Тормозной диск Ford Fiesta 2003-наст время, Mazda 2003-2007
BREMBO 09A96610 Тормозной диск Lexsus Lx570 2007-наст. время, Land Cruiser 200 2007-наст. время
BREMBO 09A10910 Тормозной диск Lexsus RX300-330 2003-2008
BREMBO 09982410 Тормозной диск Toyota Corolla E120 2002-2007
BREMBO 09A71620 Тормозной диск Nissan Juke 2007-наст. время, Nissan X-Trail 2007-наст. время
BREMBO 09A86414 Тормозной диск Toyota Corolla e150 2007-2013, Toyota Auris e150 2007-2013
BREMBO 09890314 Тормозной диск Lada Kalina 2004-наст. время, Lada Priora 2004-наст. время
BREMBO 08A02920 Тормозной диск Ford Focus 2 С-МАХ
BREMBO 08A14710 Тормозной диск Honda Civic седан IX Civic седан VIII Civic хечбек VIII
BREMBO 08A91210 Тормозной диск Toyota Auris хэтчбек (E150) Auris хэтчбек ICorolla седан X (E150)
BREMBO 09914310 Тормозной диск Toyota cl100 Lexus rx300
BREMBO 09961910 Тормозной диск Citroen C3/ C4 Berlongo
BREMBO 09A14840 Тормозной диск Mitsubishi Galant 8 Lanser 10
BREMBO 09B04310 Тормозной диск Toyota Avensis AURIS 2009 — по наст. время
BREMBO 09B27210 Тормозной диск Mazda 6 седан II (GH), Mazda 6 универсал II (GH), Mazda 6 хэтчбек (GG), Mazda 6 хэтчбек II (GH
BREMBO 09907810 Тормозной диск Renault Logan Nissan Micra 12
BREMBO 08521110 Тормозной диск LADA 2108, 2109, 21099

* Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону: 8 800 555-43-85 (звонок по России бесплатный).

Признаки неисправности главного тормозного цилиндра

Автомобильная система торможения включает несколько элементов, которыми выполняется своя функциональная задача. Признаки неисправности главного тормозного цилиндра в нашем материале. Тормозной цилиндр является самым важным среди узлов этой системы. Усилие, создаваемое при его действии на тормозную систему, имеет гидравлический характер.

Признаки неисправности главного тормозного цилиндра

При выходе из строя главного тормозного цилиндра (ГТЦ) возникают различные неприятности. Например, может уменьшиться эффективность работы тормозов или они вообще могут отказать. Чтобы не допустить этого любому автовладельцу нужно разбираться в признаках неисправностей тормозной системы и знать способы их устранения.

Популярные статьи  Можно ли ездить с порванным пыльником

Главный цилиндр тормозной: диагностика и ремонт

Принцип работы главного тормозного цилиндра

ГТЦ использует для своей работы свойство жидкости к сохранению своей «формы» под давлением. Конструкция устройства включает главный цилиндр, состоящий из двух секций каждая со своим гидравлическим контуром. Устанавливается ГТЦ непосредственно на вакуумном усилителе.

Тормозная жидкость заливается в бак расположенный под ГТЦ и включающим 2 секции. Бака соединен с главным цилиндром пи помощи отверстий, проделанных специально для этих целей.

Для облегчения эксплуатации стенки для изготовления стенок бака использовалась полупрозрачная пластмасса, позволяющая легко следить за уровнем, который имеет жидкость в нем.

При снижении уровня ниже номинального значения, датчиком осуществляется передача сигнала на управляющую панель, на которой загорается индикатор. Внутри цилиндра последовательно установлены 2 поршня.

Один располагается свободно, второй зафиксирован и соприкасается со штоком вакуумного усилителя. Чтобы увеличить надежность на поршнях установлены резиновые уплотнители. В начальное положение поршни возвращаются благодаря возвратным пружинам, которые удерживают их в ней.

После нажатия газа, вдавливается шток вакуумного усилителя. При движении по полости цилиндра, шток закрывает компенсационное отверстие. Это вызывает рост давления первого контура и приводит в движение другой поршень.

В результате растет давление второго контура. Когда поршни двигаются, они создают пустые области, в которые по специальному отверстию поступает тормозная жидкость. Поршни перемещаются, пока пружиной не будет выполнена ее работа.

Давление в контурах увеличивается до предельного, благодаря чему механизм начинает функционировать. Когда авто остановится, поршни возвращаются в свое изначальное положение. Контурная система хороша тем, что, если сломается один контур, второй будет работать дальше.

Распространенные неисправности главного тормозного цилиндра

Для своевременного выявления неисправностей ГТЦ и ее устранения, необходимо знать их основные признаки, к которым относятся:

  1. Повышение износа тормозных колодок или утечка тормозной жидкости, снижающая ее уровень. Если была выявлена течь, необходимо выполнить замену неисправной детали.
  2. Уменьшение эффективности торможения (мягкость тормоза). Это связано с падением уровня тормозной жидкости или смешиванием ее с воздухом. Если торможение наоборот стало жестче, то может сломаться усилитель торможения или клапан, регулирующий вакуумный усилитель.
  3. Увеличение хода тормозной педали. Обычно это происходит, если были неправильно отрегулированы тормоза, в системе есть воздух или неисправен ГТЦ.
  4. Неравномерность торможения или сильное падение эффективности системы торможения. Первая причина связана с попаданием на тормозные колодки рабочей жидкости, другая причина обычно связана с износом тормозных дисков.

Диагностика неисправностей ГТЦ

Во-первых, следует тщательно изучить показания приборов. Обычно они своевременно показывают неполадки в работе тормозной системы и сигнализируют об этом, соответствующим индикатором на приборной панели. Если появились такие сигналы, необходимо тщательно осмотреть тормозную систему и ГТЦ на отсутствие утечек.

Также нужно осмотреть выходы тормозных контуров и стыки. Завершив осмотр снаружи, нужно проверить давление в системе.

Если имеется значительные отклонения давления от рекомендуемых производителем, значит, неисправен один из контуров. Разгерметизация является основной причиной неисправности ГТЦ, которая легко выявляется по течи и специфическому запаху.

Признаки неисправности главного тормозного цилиндра мы объяснили, жиагностируйте и в ремонт!

Главный тормозной цилиндр. Назначение, устройство

Основным элементом гидравлического привода является главный тормозной цилиндр (ГТЦ). Это именно благодаря ему осуществляется преобразование механического действия в давление тормозной жидкости

Также он еще и осуществляет разделение всей тормозной системы по контурам, что очень важно

Главный цилиндр тормозной: диагностика и ремонт

Основным условием нормального функционирования гидравлического привода является герметичность системы. В случае пробоя трубопроводов из-за утечки вся система перестанет работать. Чтобы исключить полный отказ системы ее разделили на два независимых друг от друга контура. Каждый из них объединяет по два тормозных механизма. В результате при повреждении трубопровода одного из контуров, второй остается герметичным и механизмы, с которыми он соединен, продолжают выполнять свою функцию. И хоть эффективность работы системы снижается, но автомобиль все же сохраняет возможность торможения.

Устройство и принцип действия двухконтурного ГТЦ достаточно интересны. И хоть внешне они могут отличаться, но внутреннее устройство всех главных цилиндров практически одинаково.

Внутри корпуса проделана полость, и каналы для соединения с трубопроводами (ведущими на тормозные механизмы), и бачком, откуда подается жидкость. В этой полости помещены два поршня, установленные друг за другом. Ими и осуществляется воздействие на жидкость. Чтобы обеспечить возврат поршней в исходное положение после отпускания педали, оба они подпружинены. Причем упором пружины первого поршня выступает второй. Пружина же второго поршня упирается в торцевую стенку полости корпуса.

Поскольку каждый из поршней отвечает за подачу жидкости только на свой контур, то вся полость ими разделена на две камеры (одна находится между поршнями, вторая – между поршнем и стенкой корпуса). Чтобы обеспечить герметичность каждой из них, на поршнях установлены резиновые уплотнительные элементы.

Каждая из рабочих камер соединена с бачком двумя каналами – компенсационным и перепускным. Благодаря им происходит восполнение количества жидкости в системе и предотвращение образования разрежения и завоздушивания в системе при отпускании педали. Также к камере присоединяется два трубопровода, каждый из которых ведет на свой тормозной механизм.

Видео: Главный тормозной цилиндр

https://youtube.com/watch?v=d46p1__iCbk

Бачок может крепиться непосредственно на корпус ГТЦ или быть вынесенным (в этом случае он с цилиндром соединяется трубопроводами). Жидкость из него подается на оба контура, но при этом внутри бачка есть перегородка, разделяющая жидкость по контурам. Нужно это для того, чтобы в случае разгерметизации системы вся жидкость не вытекла.
