Дополнительный радиатор АКПП: для чего нужен и как работает

Устройство термостата ATF АКПП: особенности конструкции и расположения

Конструктивная составляющая термостата для АКПП примерно схожа с моделью для ДВС, однако все же имеет некоторые отличия. Термостат трансмиссии имеет несколько режимов срабатывания:

  • Температура до 70 градусов – термостат полностью закрыт и трансмиссионная жидкость не доходит до охлаждающего радиатора, что обеспечивает максимальную скорость прогрева и выхода трансмиссии на рабочую температуру.

  • От 70 до 85 градусов – термостат открывается на 1/4, что запускает процесс рециркуляции масла в АКПП и позволяет выровнять давление во всех гидравлических магистралях охлаждающего контура.

  • От 85 до 95 градусов – термостат находится в полуоткрытом состоянии, трансмиссия прогрета до рабочей температуры.

  • Температура от 95 и выше градусов – перегрев трансмиссии. При превышении отметки в 95 градусов термостат полностью открывается, обеспечивая максимальную циркуляцию трансмиссионной жидкости к радиатору охлаждения.

После стартового прогрева АКПП до рабочей температуры термостат находится в полуоткрытом состоянии и при необходимости полностью открывает или закрывает клапан-заслонку для поддержания стабильной терморегуляции трансмиссии.

Обратите внимание! Термостат ATF АКПП встречается только в современных моделях гидромеханической или роботизированной коробки передач, в классических 4-ступенчатых АКПП старого образца данный элемент не установлен. В старых моделях АКПП функцию терморегуляции рабочей жидкости выполняет отдельный соленоид, расположенный внутри основного радиатора охлаждения.. Дополнительно термостат необходим в случае остановки вспомогательного радиатора охлаждения, что позволяет избегать постоянной работы АКПП «на холодную» в сильные морозы

Врезать дополнительный термостат необходимо сразу после основного радиатора. Помните, тюнинг системы охлаждения без установки отдельного термостата на дополнительный контур быстро привет АКПП в негодность.

Дополнительно термостат необходим в случае остановки вспомогательного радиатора охлаждения, что позволяет избегать постоянной работы АКПП «на холодную» в сильные морозы. Врезать дополнительный термостат необходимо сразу после основного радиатора. Помните, тюнинг системы охлаждения без установки отдельного термостата на дополнительный контур быстро привет АКПП в негодность.

Варианты установки

Интеграция в систему охлаждения ДВС

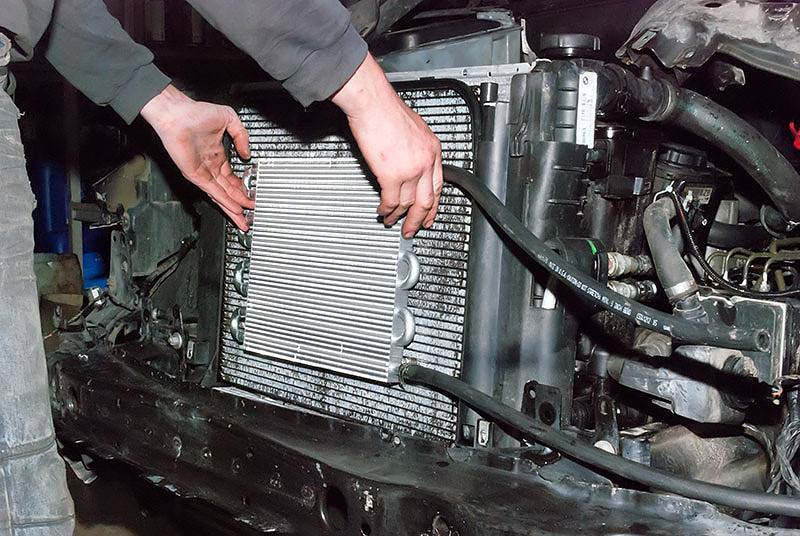

Радиатор встраивается последовательно в систему охлаждения ДВС. Собственно, это самый дешевый и простой вариант подключения дополнительного радиатора АКПП. Требуются: радиатор, шланг маслостойкий армированный, хомуты и штуцеры.

Дополнительный радиатор АКПП: для чего нужен и как работает

Интеграция вне системы охлаждения ДВС

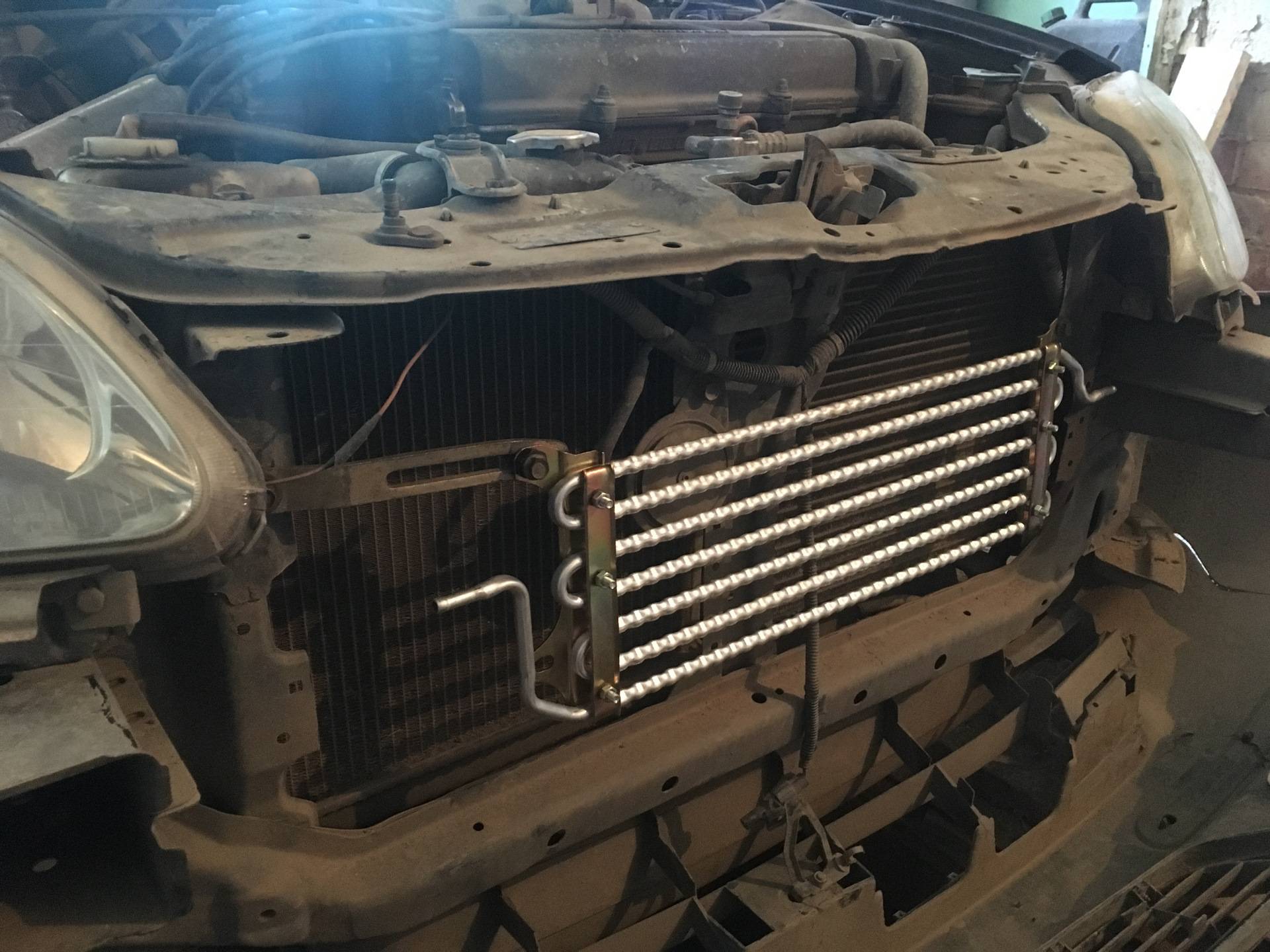

Дополнительный радиатор охлаждения АКПП встраивается в трансмиссионную магистраль через термостат, который, как в системе охлаждения ДВС, открывает клапан при достижении рабочей температуры. В этом случае жидкости охлаждения и ДВС не смешиваются.

Дополнительный радиатор АКПП: для чего нужен и как работает

Для автомобилей с повышенной нагрузкой на АКПП

Используется предыдущий вариант с доработкой, которая заключается в установке большого по размерам радиатора с интегрированными в него диффузором и вентилятором. В данной системе вентилятор включается принудительно в нужное время.

Если поломка обездвижила ваш авто в пределах МКАД, при вашем решении доверить ремонт и диагностику АКПП нам, мы вычитаем из ремонта стоимость эвакуации на нашу охраняемую стоянку. Эвакуатор предоставляется круглосуточно (WhatsApp; Viber).

Узнать точные цены на ремонт и записаться на бесплатную диагностику, ремонт авто, вы можете в любое время. Воспользуйтесь удобным для вас вариантом связи, в том числе и бесплатным: все наши контакты.

Звоните, пишите, мы ответим на все вопросы, относящиеся к ремонту АКПП и деятельности нашей компании.

Причины неисправности

Гидротрансформатор — устройство не очень сложное, однако в процессе эксплуатации автоматической трансмиссии он изнашивается и постепенно выходит из строя. Перечислим, какие именно системы могут поломаться, и по каким причинам.

Фрикционные пары

Внутри гидротрансформатора есть так называемая блокировка, которая, по сути является элементом автоматического сцепления. Механически работает она схоже с классическим сцеплением МКПП. Соответственно, имеет место износ фрикционных дисков, их отдельных пар, либо всего комплекта. Кроме этого, элементы износа фрикционных дисков (металлическая пыль) загрязняют трансмиссионную жидкость, из-за чего могут забиться каналы, по которым проходит жидкость. Из-за этого падает давление в системе, а также страдают другие элементы автоматической трансмиссии — гидроблок, радиатор охлаждения и прочие.

Лопатки лопастей

Металлические лопатки под воздействием высоких температур и наличия в трансмиссионной жидкости абразива также со временем изнашиваются, и добавляют в масло еще больше металлической пыли. Из-за этого снижается эффективность работы гидротрансформатора, снижается общее давление жидкости в системе трансмиссии, ну а из-за грязной жидкости растет перегрев системы, изнашивается гидроблок, увеличивается нагрузка на всю систему. В самых худших случаях возможна полная поломка одной или нескольких лопастей на крыльчатке.

Разрушение сальников

Под воздействием горячей и загрязненной жидкости АТФ увеличивается нагрузка на резиновые (пластмассовые) сальники-уплотнители. Из-за этого страдает герметичность системы, и возможна утечка трансмиссионной жидкости.

Блокировка гидротрансформаторов

На старых коробках-автомат блокировка (сцепление), у которых управление им было механическое, непосредственно блокировка срабатывала реже, только на высших передачах. Поэтому ресурс таких коробок был выше, а интервал по замене трансмиссионной жидкости — больше.

На современных же машинах блокировка срабатывает, то есть, гидротрансформатор блокируется на всех передачах, а специальный клапан регулирует силу его прижатия. Так, при плавном разгоне блокировка включается частично, а при резком — она включается практически сразу. Делается это для снижения потребления топлива, а также для увеличения динамических характеристик машины.

Одна другая сторона медали в данном случае заключается в том, что в таком режиме работы значительно возрастает износ закладок блокировки. В том числе быстро изнашивается (загрязняется) трансмиссионная жидкость, в ней появляется много мусора. С увеличением пробега плавность блокировки падает, а при разгоне или при обычной езде машина начнет немного дергаться. Соответственно, масло в АКПП нужно менять примерно на 60 тысячах километров пробега, поскольку в зону риска попадает уже вся система автоматической трансмиссии.

Износ подшипников

В частности, опорных и промежуточных, между турбиной и насосом. При этом обычно слышится хруст или свист, издаваемый непосредственно упомянутыми подшипниками. Особенно хрустящие звуки слышны при наборе скорости, однако при выходе машины на стабильную скорость и нагрузку звуки обычно пропадают, если подшипники не изношены до критического состояния.

Потеря свойств трансмиссионной жидкости

Если жидкость ATF находится в системе трансмиссии уже давно, то она чернеет, густеет, в ее составе появляется много мусора, в частности, металлической крошки. Из-за этого страдает и гидротрансформатор. Особенно критична ситуация, когда жидкость не только теряет свои свойства, но и падает ее общий уровень (количество в системе). В таком режиме гидротрансформатор будет работать в критическом режиме, при критических температурах, что значительно снижает его общий ресурс.

Популярные статьи  Лада Гранта: проверка уровня масла в КПП «механика» и «автомат»

Обрыв соединения с валом АКПП

Это критическая поломка, которая, правда, случается крайне редко. Заключается она в том, что происходит механический обрыв шлицевого соединения турбинного колеса с валом коробки-автомат. В этом случае движение автомобиля в принципе невозможно, поскольку от двигателя на АКПП крутящий момент не передается. Ремонтные работы заключаются в замене вала, восстановлении шлицевого соединения либо же полной замене гидротрансформатора в критических случаях.

Поломка обгонной муфты

Внешним признаком поломки обгонной муфты АКПП будет ухудшение динамических характеристик машины, то есть, она будет хуже разгоняться. Однако без дополнительной диагностики невозможно точно установить, что виновата в этом именно обгонная муфта.

Проверка прокладки крышки

Вместе с клапанами имеет смысл проверить и герметичность верхней прокладки крышки радиатора. Даже когда воздух со свистом выходит при открывании крышки это свидетельствует лишь о работоспособности клапана. Однако через негерметичную прокладку антифриз может понемногу испаряться, из-за чего его уровень в системе падает.

При этом возникает и обратный процесс, когда вместо того, чтобы забрать антифриз из расширительного бачка в систему попадает воздух из атмосферы. Так образуется воздушная пробка («завоздушивание» системы).

Проверить пробку можно параллельно с проверкой обратного клапана. В исходном положении она должна быть установлена на своем месте на радиаторе. Для проверки нужно «надуть» радиатор через трубку, идущую от расширительного бачка (однако давление должно быть небольшим, около 1,1 Бара), и закройте трубку.

Можно просто послушать наличие шипение выходящего воздуха. Однако лучше сделать мыльный раствор (пену), и обмазать им пробку по периметру (в районе прокладки). Если воздух из-под нее выходит, — значит, прокладка негерметична и требует замены.

Ошибка P0730

Она говорит о пробуксовке сцепления. Может возникать как на прогретой коробке, так и «на холодную».

Симптомы – удары КПП и переход в аварийный режим. Иногда при движении плавают обороты двигателя (педаль акселератора при этом находится в прежнем состоянии). Это эффект буксирующего сцепления. В данном случае выходит из строя электромагнитный клапан АКПП AL4. Также возможна поломка самого гидроблока. Дальнейшее движение на таком автомобиле запрещается, так как есть риск обрыва ленточного тормоза «бублика». Такая неисправность возникает обычно на старых автомобилях и решается путем замены клапана и протяжкой гидроблока. Как и в предыдущих случаях, по окончании ремонта в трансмиссию заливается новое масло и проверяются датчики АКПП AL4 на предмет разброса давления масла.

ТЕМПЕРАТУРНЫЙ РЕЖИМ АКПП, ПРИЧИНЫ И РЕЗУЛЬТАТЫ ПЕРЕГРЕВА

Дополнительный радиатор АКПП: для чего нужен и как работает

ТЕМПЕРАТУРНЫЙ РЕЖИМ АКПП

Ранее уже было отмечено, что нормальная температура для корректной работы всех механизмов автоматической коробки и сохранения маслом своих свойств не должна превышать 90 градусов. Конечно, современные трансмиссии шагнули вперёд в этом плане, и теперь в автомобилях начиная с 2005-2007 годов выпуска у представителей немецкого автопрома, и немного позже – у остальных, коробка-автомат может работать даже при температуре 65-85 градусов. Однако, опять же – эти показатели соответствуют лишь нормальному стилю вождения.

Впрочем, даже для любителей полихачить автомобильные инженеры постарались и вывели на панель приборов либо в меню мультимедийной системы — в зависимости от марки и модели автомобиля — индикатор температуры рабочей жидкости в автоматической коробке передач. И если индикатор выдаёт значения свыше 95, а уж тем более – 100 градусов по Цельсию, это не может предвещать ничего хорошего. Более того – если бы в коробку не был интегрирован штатный радиатор, она бы достигла критической температуры уже через несколько секунд после начала движения автомобиля. Результат однозначный – перегрев, который приведёт к множеству пагубных последствий, как например:

пригорание масла, что приводит к потере жидкостью своих основных рабочих свойств, а это, в свою очередь, не позволяет качественно и своевременно сглаживать трение, возникающее между различными механизмами в процессе их взаимодействия;

Дополнительный радиатор АКПП: для чего нужен и как работает

гидроблок АКПП

  • повреждение фрикционных дисков, которые требуют постоянного охлаждения;
  • приведение в негодность гидроблока и соленоидов. Причём, если первый, как правило, изготавливается из металла и переносит температурные перегрузки достаточно долго, то вот соленоиды, которые уже десятки лет делают из пластика, уменьшая массу коробки пропорционально уменьшению её надёжности, могут попросту начать плавиться;
  • уничтожение проводки – само собой, такой хрупкий элемент просто-напросто расплавится от постоянной 100-градусной температуры.

Хотя все последствия можно свести к одному – ремонт коробки-автомат, если не её замена. Учитывая стоимость самих трансмиссий, даже контрактных, снятых с б/у автомобилей, всё же резонно своевременно установить дополнительный радиатор АКПП.

Радиатор охлаждения встроенный в основной радиатор

Продаются специальные встроенные аппараты охлаждения. Они состоят из самого устройства для охлаждения и трубки, которая омывается антифризом или другой охлаждающей жидкостью от системы охлаждения двигателя. Эта трубка имеет внутри перегородку, которая не дает охлаждающей жидкости для двигателя и маслу смешиваться.

Другим минусом является площадь трубки, встроенной в агрегат. Она слишком маленькая. Поэтому автовладельцу не избежать перегрева. Если для новой машины такой площади будет достаточно, то после проезда сотни тысяч километров, на стенках трубки образуется налет и грязь. Вместе со сменой масла и фильтра автовладельцу придется менять и чистить систему охлаждения двигателя.

Читать

Масляный термостат для АКПП

Поэтому выходом из этого положения является установка дополнительного радиатора АКПП.

Установка дополнительного радиатора охлаждения масла АКПП

Автоматические коробки переключения передач или АКПП – изобретение, сравнительно недавнее, которое буквально взорвало автомобильную индустрию. За все это время, АКПП успела зарекомендовать себя как удобная и надежная система для переключения передач. Поэтому на все свои новые модели, производители автомобилей устанавливают, в том числе, АКПП.

Автомобили Opel и Chevrolet – гордость многих авто владельцев. Данные автомобили показывают невероятную надежность, это касается всех узлов автомобиля, не исключение и коробки переключения передач. Поэтому, соблюдая все рекомендации производителя по правильной эксплуатации, ремонт АКПП вас будет ждать не менее чем через 200-300 тыс. километров пробега.

Важным моментом при эксплуатации автомобилей с автоматической коробкой передач, является правильный температурный режим, при котором эксплуатируется АКПП. Летом в жару с включённым кондиционером, да еще в многочасовой пробке температура АТФ достигает 150- 180 градусов, тоже самое происходит при резких светофорных стартах, езде с прицепом, движении по бездорожью.

Штатная система охлаждения работает по принципу теплообмена охлаждающей жидкости двигателя (антифриз) с маслом АКПП (ATF), т.е.

в основном радиаторе двигателя находится трубка охлаждения АКПП, которая омывается антифризом, пока автомобиль новый эта система охлаждения справляется со своей задачей, но с каждым годом ее эффективность уменьшается.

Это связанно с тем, что система охлаждения со временем из-за загрязнения радиаторов, а так же из-за износа автоматической коробки передач, становится менее эффективна, что снижает теплообмен.

Для качественного охлаждения автоматической коробки переключения передач, а так же снижения вероятности перегрева масла в АКПП, необходимо применение дополнительного радиатора охлаждения трансмиссии.

На основании сложившегося опыта можно сделать вывод, что установка дополнительного радиатора АКПП, снижает рабочую температуру масла (ATF) в коробке передач на 10 — 30 град.

Популярные статьи  Пропал ближний свет или дальний, фары не горят: диагностика

(в зависимости от объема дополнительного радиатора), что приводит к более мягкой и плавной работе АКПП, увеличивает срок эксплуатации гидравлического блока управления и автоматической трансмиссии в целом, продлевает срок службы сальников и уплотнений, в некоторых случаях с помощью дополнительного охлаждения можно убрать толчки (удары) при переключении передач. Дополнительные радиаторы рекомендуется устанавливать на автомобили с автоматической трансмиссией, предназначенные для длительных поездок с высокими скоростями движения, перевозки тяжелых грузов, буксировки прицепов, эксплуатации в тяжелых условиях и

Задачей дополнительного радиатора является отвод излишнего количества тепла от трансмиссионной жидкости, сохраняя при этом ее температуру в рабочем диапазоне, что обеспечивает стабильность работы трансмиссии и многократно повышает ресурс АКПП. Сама установка дополнительного радиатора АКПП обоснована еще и тем фактом, что коробки «автомат» более чувствительны к повышению температуры масла, чем двигатель, а сама замена масла производится гораздо реже.

Производители АКПП дают рекомендации владельцам машин с автоматической трансмиссией устанавливать дополнительный радиатор охлаждения АКПП, если присутствуют тяжелые условия эксплуатации.

  • Эксплуатация автомобиля при высокой температуре воздуха;
  • Частая вынужденная езда в городских пробках;
  • Езда по бездорожью;
  • Агрессивный стиль вождения.

Важно! После любого ремонта АКПП по причине ее перегрева, просто необходима установка дополнительного радиатора АКПП, так как пренебрежение этим может привести к повторному и более дорогому ее ремонту, что гораздо дороже, чем стоимость радиатора охлаждения АКПП. В техцентре «Автоцентр Сити», Вы можете приобрести радиатор охлаждения АКПП необходимого Вам типа, а наши специалисты выполнят профессиональную его установку

Установка дополнительного охлаждения существенно сократит износ коробки и увеличит срок её эксплуатации

В техцентре «Автоцентр Сити», Вы можете приобрести радиатор охлаждения АКПП необходимого Вам типа, а наши специалисты выполнят профессиональную его установку. Установка дополнительного охлаждения существенно сократит износ коробки и увеличит срок её эксплуатации.

Установка дополнительного радиатора

Проблемы с нагревом АКПП возникают у владельцев таких автомобилей, как Шевроле и ему подобных. Потому что рабочая температура двигателя у этих автомашин достигает 115 градусов. А коробка передач не имеет отдельного радиатора охлаждения масла автоматической КПП. В результате автомат автомобиля, еще не проездив свои законные 60000 километров, начинает пинаться, терять набор скорости, и автовладелец получает полуразрушенную коробку в ремонте.

В таком случае АКПП этого автомобиля спасет установка универсального радиатора АКПП. У машины перестанет нагреваться автомат, когда двигатель автомобиля набирает обороты выше положенных узлов, при которых трансмиссионная жидкость будет оставаться при оптимальной температуре. Увеличится длительность выработки механических деталей, а значит от ремонта и до ремонта автомобиль будет набирать положенное количество километража.

Дополнительные радиаторы подбираются после диагностики на СТО. Необходимо узнать насколько происходит прогрев в коробке, чтобы подобрать максимально точный аппарат.

Виды радиаторов:

Наименование Компания Размер (мм) Объем двигателя (л)
Трубчатый, четырех-рядный Hayden, Tranny Cooler 222х127х19 До 2
Трубчатый, шестирядный Hayden, Tranny Cooler 222х190х19 До 3
Трубчатый, восьмирядный (требует установку термостата для эксплуатации в зимний период) Hayden, Tranny Cooler 308х254х19 Свыше 3
Пластинчатый Hayden, Long 305х279х19 До 6

Читать

Особенности обслуживания и ремонта АКПП u140f (u140e и u240e)

Как установить своими руками

Установка дополнительного радиатора для охлаждения АКПП не займет много времени. И выполнить ее может обычный автолюбитель без обращения в СТО.

Внимание! В качестве дополнительного охлаждающего аппарата необходимо выбрать надежный и качественный прибор. Коротко о них было рассказано в предыдущем блоке

В комплекте с устройством должны продаваться специальные стяжки. К нему покупаются хомуты, переходники, а также специальные шланги, которые выдержат циркуляцию горячей трансмиссионной жидкости.

Установка проходит следующим образом:

  1. Снять передний бампер и левый воздуховод.
  2. Закрепить новый радиатор на охлаждающем устройстве для двигателя с помощью специальных стяжек. Место выбирать следует за решеткой охлаждающего устройства двигателя. От вентилятора он будет обдуваться воздухом.
  3. На трубы, диаметр которых может варьироваться от 3, 8 до 10 мм, надеваются шланги и плотно крепятся хомутами.
  4. Присоединить армированные шланги к заводским через специальные переходники. Если покупать их дорого для автовладельца, то можно попросить друга-токаря выточить переходную трубку.
  5. Долить трансмиссионную жидкость, чтобы полностью заполнить систему маслом.

Дополнительно к радиатору для АКПП можно поставить и термостат. Он поможет охлаждать систему не всегда, а именно в нужный момент.

Внимание! Термостат может заклинить. Тогда ни от него, ни от дополнительного радиатора толку не будет

Более подробно о том, как установить дополнительный радиатор на видео:

Дополнительный термостат

Установка термостата позволит радиатору охлаждения масла АКПП регулировать температуру. Помимо этого, термостат является плюсом при следующих условиях окружающей среды:

  • в зимнее время улучшает прогрев автомата;
  • в летнее время лучше охлаждает масло в коробке.

Принцип действия термостата описан в таблице:

Режимы Температура масла Круг работы
Штатный До 75 градусов Малый круг циркуляции. Второй аппарат не зайдествован.
Усиленный Удержание температуры между 75 и 85 градусами Большой круг циркуляции. Задействуется дополнительный радиатор охлаждения АКПП

Читать

Отзыв владельцев об автомате, установленном на Renault Kaptur

Преимущества и недостатки коробки-«автомата»

Как уже отмечалось, весомыми преимуществами автоматических коробок передач, по сравнению с механическими, являются: простота и комфорт управления транспортным средством для водителя: сцепление выжимать не нужно, «работать» рычагом переключения передач – тоже. Особенно это актуально в поездках по городу, которые и составляют, в конечном итоге, львиную долю пробега автомобиля.

Переключения передач на «автомате» получаются более плавными и равномерными, что способствует защите двигателя и ведущих узлов автомобиля от перегрузок. Расходные части (к примеру, диск сцепления или тросик) отсутствуют, потому и вывести из строя АКПП, в этом смысле, сложнее. В целом, ресурс многих современных АКПП превышает ресурс механических коробок передач.

К недостаткам автоматических коробок передач относят более дорогую и сложную, чем у МКПП, конструкцию; сложность ремонта и его высокую стоимость, более низкий КПД, худшую динамику и повышенный, по сравнению с МКПП, расход топлива. Хотя, усовершенствованная электроника коробок-«автоматов» ХХI века справляется с правильным выбором крутящего момента уже не хуже опытного водителя. Современные автоматические коробки передач зачастую оборудованы дополнительными режимами, позволяющими подстраиваться под определённый стиль вождения –от спокойного до «резвого».

Дополнительный радиатор АКПП: для чего нужен и как работает

Серьезным недостатком автоматических коробок переключения передач называют невозможность максимально точного и безопасного переключения передач в экстремальных условиях – к примеру, на сложном обгоне; на выезде из сугроба или серьёзной грязи быстрым переключением задней и первой передачи («в раскачку»), при необходимости запуска двигателя «с толкача». Нужно признать, что АКПП идеально подходят, главным образом, для обычных поездок без внештатных ситуаций. В первую очередь – по городским дорогам. Не очень приспособлены коробки-«автоматы» и для «спортивного вождения» (динамика разгона немного отстаёт от «механики» в связке с «продвинутым» водителем», и для ралли по боздорожью (не всегда может идеально приспособиться к изменению условий движения).

Что касается расхода топлива, то у автоматической коробки он в любом случае будет бо́льшим, чем у механической. Однако если раньше этот показатель составлял 10-15%, то в современных автомобилях он снизился до малосущественных отметок.

Популярные статьи  Вождение автомобиля с механической коробкой передач: основные правила

В целом, применение электроники существенно расширило возможности автоматических коробок переключения передач. Они получили различные дополнительные режимы работы: такие, как – экономичный, спортивный, зимний.

Резкий рост распространённости коробок-«автоматов» был вызван появлением режима «Autostick», который позволяет водителю, при желании, самостоятельно выбирать нужную передачу. Каждый производитель дал такому типу автоматической коробки передач свое название: «Audi» –«Tiptronic», «BMW» – «Steptronic», и т.п.

Благодаря продвинутой электронике в современных АКПП стала доступной и возможность их «самосовершенствования». То есть, изменения алгоритма переключений в зависимости от конкретного стиля вождения «хозяина». Электроника предоставила расширенные возможности также и для самодиагностики АКПП. И речь идёт не только о запоминании кодов неисправностей. Программа управления, контролируя износ фрикционных дисков, температуру масла, оперативно вносит необходимые коррективы в работу автоматической коробки передач.

Система управления

Распределяет потоки рабочей жидкости (ATF), она состоит из набора золотников, масляного насоса, гидроблока. Бывает два вида систем гидравлическая или электронная.

Гидравлическая система

Дополнительный радиатор АКПП: для чего нужен и как работает
Использует давление масла от дроссельного клапана в зависимости от нагрузки в данный момент, центробежного регулятора, соединенного с выходным валом АКП. Рабочая жидкость от этих регуляторов подходит к золотнику и действует на него с разных сторон, и в зависимости от разности давления он перемещается в одну или другую сторону открывая нужные каналы, это определяет на какую передачу переключится коробка.

Электронная система

С помощью этой системы можно добиться более гибких режимов работы, которые не может обеспечить полностью гидравлическая система. Она использует соленоиды (электромагнитные клапаны), они перемещают золотники. Работой всех соленоидов руководит электронный блок управления (ЭБУ) коробки иногда объединённый с ЭБУ двигателя. На основании показаний, поступающих от датчика скорости, температуры масла, педали газа и рычага коробки даёт сигналы соленоидам. Электромагнитные клапаны делятся на регулирующие давление, управляющие переключением, распределяющие потоки.

Регулирующие формируют и поддерживают в пределах заданной величины давление рабочей жидкости, которое зависит от состояния автомобиля. Клапаны переключения управляют передачами, подавая жидкость к муфтам включения передач. Распределяющие потоки направляют жидкость из одного канала гидроблока в другой.

При выборе режима АКПП рычагом селектора, поступает сигнал на клапан управления режимом по механической или электронной связи. Он направляет ATF только к тем клапанам, которые могут быть задействованы для включения передач, разрешённых в этом режиме.

Гидроблок

Дополнительный радиатор АКПП: для чего нужен и как работает

Самый сложный узел АКП, он состоит из металлической плиты с большим количеством каналов и всей механической части системы управления (золотники, соленоиды). В нём перераспределяются потоки жидкости, и через него обеспечивается доступ ATF с нужным давлением во все элементы механической части коробки.

Масляный насос

Располагается внутри коробки передач и бывает разных типов (шестерёнчатого, трохоидного, лопастного), может полностью управляться электроникой или же иметь механическую связь с гидротрансформатором и двигателем. Он осуществляет беспрерывную циркуляцию ATF и создаёт давление в системе. Непосредственно сам насос не создаёт давление, а заполняет рабочей жидкостью гидросистему, и при помощи тупиковых каналов в гидроблоке начинает формироваться давление. В современных АКПП всё чаще используется автоматический (электронный) насос, позволяющий оптимальным образом поддерживать давление.

Устройство автоматической трансмиссии

В классическом автомате имеется 4 основных компонента:

  1. Гидравлический трансформатор. В разрезе выглядит как бублик, за что и получил соответствующее название. Гидротрансформатор защищает коробку в случае быстрого набора скорости и торможения двигателем. Внутри находится трансмиссионное масло, потоки которого обеспечивают системе смазку и создают давление. За счет него между мотором и трансмиссией образуется сцепление, вращательный момент передается на ходовую часть.
  2. Планетарный редуктор. Содержит шестеренки и другие рабочие элементы, приводящиеся в движение вокруг одного центра (планетарное вращение) с помощью зубчатой передачи. Шестерням даны следующие названия: центральная — солнечная, промежуточные — сателлиты, внешняя — коронная. В редукторе имеется планетарное водило, которое предназначено для фиксирования сателлитов. Чтобы передачи переключались, одни шестерни блокируются, а другие приводятся в движение.
  3. Тормозная лента с набором фрикционов. Эти механизмы отвечают за включение передач, в нужный момент блокируют и останавливают элементы планетарной передачи. Многие не понимают, для чего нужна тормозная лента в АКПП. Она и сцепление последовательно включаются и выключаются, что приводит к перераспределению крутящего момента от двигателя и обеспечению плавного переключения передач. Если ленту неправильно отрегулировать, то при движении будут ощущаться рывки.
  4. Система управления. Состоит из шестереночного насоса, маслосборника, гидравлического блока и ЭБУ (электронного блока управления). Гидроблок обладает контролирующими и управленческими функциями. В ЭБУ поступают данные от различных датчиков о скорости движения, выборе оптимального режима и т.д., благодаря этому АКПП управляется без участия водителя.

Конструкция коробки передач.

Термостат

Ставить радиатор нужно! Однако установка должна быть правильной! Охлаждение должно происходить в нужный момент, а не всегда.

Что я имею в виду – вместе с дополнительным охлаждением, желательно воткнуть в систему и дополнительный термостат.

Дополнительный радиатор АКПП: для чего нужен и как работает

«Для чего?» — спросите вы. Да все просто, термостат открывает подачу масла, только тогда когда оно нагревается до определенной температуры, скажем в 75 градусов. А пока прогрева нет, масло циркулирует по малому кругу, то есть в «штатном». Когда масло нагрелось до 70 – 75 градусов (иногда до 80), термостат открывает большой круг, через наш установленный внешний радиатор, таким образом, не позволяя ATF жидкости нагревать больше, сохраняя значение в 70 – 85 гр.

Что нам дает установка термостата:

  • Улучшенный прогрев зимой
  • Улучшенное охлаждение летом
  • Регулировку температуры

Дополнительный радиатор АКПП: для чего нужен и как работает

Собственно это вся информация. Давайте подведем дополнительный итог — по перегреву, дополнительному радиатору и увеличению срока службы АКПП.

Если у вас нету дополнительного радиатора охлаждения для автомата, то его желательно установить — тем самым вы продлите срок службы АКПП, а также (иногда) уберете подергивания и толчки трансмиссии. Однако ставить его нужно с термостатом, для сбалансированного режима, то есть учитываем не только лето, но и зиму. Таким образом, мы увеличиваем срок службы АКПП, как минимум на 30 – 40%, есть над чем подумать.

Сейчас видео версия, кто запутался в тексте, там более подробно.

На этом заканчиваю, читайте наш АВТОБЛОГ.
