Регулировка фар своими руками

Актуальность ослепления светом фар

По требованиям Правил дорожного движения, все автомобили при движении должны быть обозначены включенными ходовыми огнями, ближним светом фар или противотуманными фарами. Таким образом во время движения у некоторых машин включены ходовые огни, у других противотуманные фары, а на подавляющем большинстве автомобиле постоянно включен ближний свет. Ближний свет фар автомобиля это достаточно мощный световой пучок, да и свет противотуманный фар тоже ярок.

Когда я иду с работы домой, то двигаюсь по тротуару навстречу потоку машин и обращаю внимание как работают фары головного света. Точной статистики у меня конечно же нет, но с большой долей вероятности могу заявить, что у каждой десятой машины не отрегулированы фары ближнего и дальнего света

Можно мне возразить: «Ты что их на стенде проверял?» Конечно нет.

Не отрегулированные фары

На фото у легкового автомобиля левая фара светит в глаза пешеходам идущим справа от этой машины. А  правая фара? Вполне вероятно симметрично левой, то есть в глаза встречному потоку транспорта.

У многих, движущихся на меня машин, свет фар направлен не на проезжую часть, а мне в глаза или ещё куда нибудь но не на дорогу и я это вижу невооружённым глазом. Посмотрите, как и куда светят фары едущего вам навстречу автомобиля, особенно в тёмное время суток

Я уверен, что обращая на это внимание уже через десять минут вы, даже если не являетесь водителем, увидите разницу и заметите, что в потоке встречных машин, фары некоторых из них светят вам в глаза. Через некоторое время вы будете замечать не отрегулированный ближний свет и в светлое время суток

Когда вы заметите разницу, если раньше не замечали, попробуйте сделать вывод, сколько процентов машин с не отрегулированным светом фар. Это на глаз, с позиции пешехода. Очень много.

Фары скольких машин светят в другую сторону, туда где вам не заметно? В глаза встречному водителю? Наверное ещё столько же. Представьте, насколько мешают пучки света не отрегулированных фар тем, кто ездит за рулём. Теперь попробуйте сделать вывод у каких машин чаще не отрегулирован свет? По моим подсчётам чаще у «рабочих» машин. Грузовики, автобусы и такси,  а это очень странно. Ведь за рулём этих машин профессионалы, которые целыми днями на дороге. Я всегда возмущаюсь, ну неужели он не видит куда светят фары его машины, ну неужели его самого не слепили встречные. Разве можно ездить с не отрегулированным светом. Ну пусть этому водителю наплевать на всех остальных, но ведь фары не освещают ему дорогу. Пусть ему не жалко машину, он не увидит яму, другое препятствие на проезжей части и что нибудь поломает у своей машины. А если он собьёт зазевавшегося или нетрезвого пешехода? Тюрьма.

Не отрегулированные фары автобуса

На фотографии навстречу едет автобус, за рулём, которого тот самый профессионал. Левая фара светит не на дорогу, а в глаза пешеходам.

 Мне понята такая ситуация, когда навстречу едет ДЭУ Матиз,а за рулём девушка, несколько месяцев назад получившая удостоверение водителя. Для неё езда это борьба за выживание. Столько всяких, мгновенно возникающих, задач которые для неё новы и их нужно срочно решать. Какой тут свет. Щёлкнула переключателем наружного освещения? Щёлкнула. Фары светят? Светят. Что вы от меня ещё хотите? А ведь за рулём автобуса не девочка с недельным стажем вождения!

Если ко мне попадает в ремонт машина молодого, неопытного водителя и я вижу. что свет не отрегулирован, то если не сложно и не долго, я молча регулирую. Если процесс сложный предлагаю владельцу «На вашей машине нужно выполнить регулировку фар». Если интересуются, объясняю почему это нужно сделать.

Выше написанное, был крик моей души, который мало кто слышит. Давайте вернёмся к нашим фарам. Определим, нужно ли заниматься проверкой и регулировкой оптики? Если машине два, три года то однозначно нужно, а если меняли фары или возраст машины больше то и думать нечего, нужно регулировать фары, настроить ближний и дальний свет.

Поделитесь вашим мнением, нужно ли регулировать фары?

Часто ли вас слепит свет встречного автомобиля?

Как и где регулируете свет фар вы?

Когда корректировка бывает бесполезной

Если Вы чувствуете, что Вашему авто крайне необходима коррекция света — внимательно читайте нижеприведенное руководство

Несмотря на то, что делать это периодически нужно, обратите внимание, что в некоторых случаях она может не принести должного успеха

Например:

• некачественная оптика или лампочки. Типичный пример — установка источников света, которые не соответствуют по своей мощности тем параметрам, что установлены производителем. Решение одно — установка таких ламп (в частности, ксенона), которые смогут решить эту проблему. Только если не боитесь штрафных санкций со стороны ГИБДД;

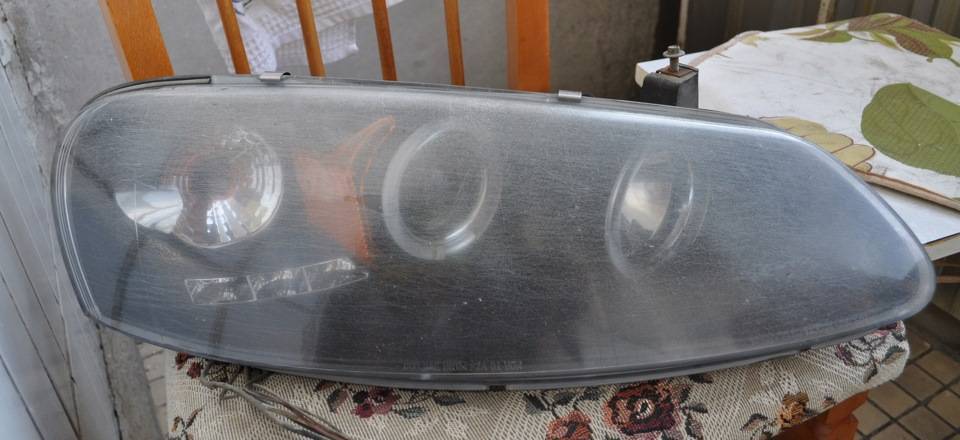

• мутный пластик, который начинает рассеивать свет в сниженных объемах. Самым простым способом может стать полировка фар, которую Вы вполне можете выполнить дома своими руками. Конечно, этому должна предшествовать проверка качества света, о которой пойдет речь ниже;
• появление трещин на стекле оптики. Самое надежное решение — заменить их новыми, потому что из-за трещинок свет начнет неправильно преломляться.

Регулировка света фар

Можно ли отрегулировать свет фар без стенда? Так у нас размечен экран. Очень просто. Производится регулировка ближнего света фар. Включаем ближний свет и выставляем корректор угла наклона в нулевое положение. Определяем куда нужно подвести лучи наших фар. Вначале регулируем вправо — влево, потом вверх — вниз. Обычно регулировочные винты вправо -влево находятся снаружи, а винты вверх — вниз ближе к центру моторного отсека и сам процесс регулировки при исправных фарах, правильно установленных, хорошего качества лампах занимает 10 минут. Обычно больше времени требуется на подготовку. Что бы не мешал свет второй фары, её, на время регулировки первой, можно закрыть куском ткани.

Как правильно отрегулировать фары на машине

Для работ по корректировке световых приборов вашего автомобиля, необходима некоторая подготовка. Если вы это делаете в первый раз, повозиться придется где-то около полутора часов. Прежде всего, приготовьте следующие предметы:

• кусок мела или маркер;
• линейка, длиной не менее 30 см;
• рулетка, длиной не менее 10 м;
• лазерный уровень (желательно);
• набор автомобильных инструментов.

Необходимо соблюсти следующие условия, чтобы параметры, упомянутые в вышеназванных документах, были учтены:

• Ровная горизонтальная площадка, ровная вертикальная стена.
• Давление в шинах должно соответствовать указанному в технических характеристиках автомобиля.
• Если в автомобиле есть имеющие довольно умеренный вес предметы, постоянно находящиеся в нем (инструменты, запасное колесо, сабвуфер), то пусть так и остаются на своих местах. Рекомендуется также «под завязку» заполнить бензобак.

Следующий этап – установка автомобиля на той самой горизонтальной площадке, примерно в 5 метрах от стены. Для машин с фарами, где установлены ксеноновые лампы, расстояние лучше выбрать побольше: метров 10.

Важный момент: если вы собрались проводить регулировку на улице, то лучше ее делать в темноте: свет будет ложиться на вертикальную поверхность стены четче.

Исходная позиция занята. Первым делом откройте капот и посмотрите этикетку, которая сейчас есть на корпусе фонаря. Там есть изображение в виде профиля фары, отклоненной на определенный угол (предположим, на 1%). В случае отсутствия наклейки, можно взять данные из технической документации автомобиля.

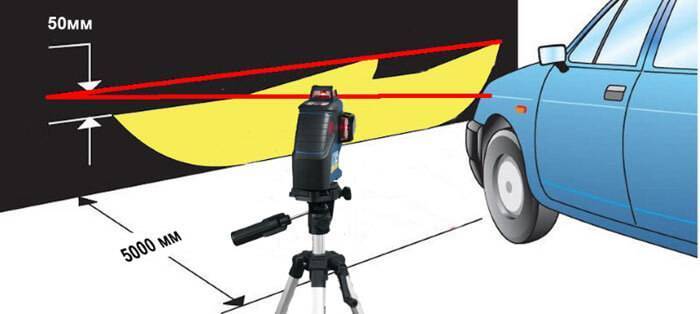

Если вы приобрели лазерный уровень, легко нанести на стену проекции центра фар и вертикальной оси автомобиля (по ней сориентирована фирменная эмблема автопроизводителя).

Как отрегулировать ближний свет фар

Проверьте точность нанесения отметок: они должны быть нарисованы на том же расстоянии от земли, что расположены от нее и центры фар. Приложив линейку к стене, постарайтесь соединить точки линией, параллельной поверхности.

Ну как? Получилось? Прекрасно! А теперь вспоминаем этикетку с указанием уклона. Берем величину расстояния от стены до «морды» автомобиля (5 м = 500 см) и умножаем ее на 1% (то есть – на 0,01). Формула выглядит так: 500 х 0.01 = 5 см. Отступаем на эту величину вниз от точек, спроектированных на стену от центра фар, ставим новые отметки и также соединяем их линией, параллельной первой.

Видео — регулировка фар своими руками:

Включаем ближний свет и смотрим, как падают на стену лучи. Если левые края перевернутых полукружий касаются нижней линии, а правые – верхней, то все в порядке. Если нет – открываем капот и начинаем регулировку с помощью винтов, расположенных на корпусах фар, перемещая лучи в вертикальной и горизонтальной плоскостях.

Дальний свет

Вопрос о регулировке дальнего света встает только в том случае, если его фонари установлены раздельно. Процесс тот же самый, начиная от обозначения точек на стене и проведения параллельных линий уже для этого типа фар.

Противотуманки

Затем можно приступить к операциям с противотуманками. Основное предназначение противотуманных фар – освещение дороги перед авто на расстоянии 15 метров и обочины. Согласно стандарту, они должны быть на высоте более 250 мм от дороги.

Как и в предыдущем случае, отмечаем проекционные точки середины противотуманных фонарей на стене, соединяем их линией, параллельной полу. Затем отмеряем вниз от каждой точки 100 мм, чертим вторую параллельную линию. Включаем фары. Нормальным считается, когда верхний край светового пятна обеих фар касается нижней (второй) линии, а центры каждого из них отстоят друг от друга на расстоянии 120 мм.

Как самостоятельно проверить настройку света фар

Если не хочется самостоятельно проверять как у вас настроена система освещения, можно обратиться в автосервис. Но эту процедуру можно выполнить и самостоятельно, тем более такой навык будет не лишним, если когда-то возникнет необходимость проверить настройки во время дальней поездки.

Для этого надо подъехать на расстояние 5 метров к ровной вертикальной поверхности (стене, воротам гаража или забору) в темное время суток, включить ближний свет и посмотреть на форму световых пучков на стене. Если автомобиль не загружен, то регулятор высоты фар должен находиться в положении «0».

Две фары образуют два немного пересекающихся световых потока. Верхний горизонтальный уровень световых пучков должен находится на одной высоте, примерно на 5 см ниже середины фар. Если это так, тогда чаще всего настройка не нужна. Если фары светят выше или на разном уровне это значит, что потребуется регулировка фар.

После замены лампы в одной из фар нужно выполнить проверку настроек световых пучков. Если замененная лампа дает не совсем правильное направление луча, то можно ориентироваться на световой луч второй лампы. Отрегулировать его можно с помощью специального винта, который позволит его поднять или опустить.

Таким же образом проверяется настройка дальнего света.

Если рядом нет вертикальной стены, то можно воспользоваться помощью пассажира. Нужно попросить встать его перед машиной в 5 метрах и посмотреть как его освещает ближний свет. При правильной настройке световые пучки находятся на одинаковой высоте примерно на уровне колен среднего по росту человека. Таким образом можно дать весьма примерную оценку, но если есть значительные отклонения, то они бросятся вам в глаза.

Регулировка ксеноновых фар

Среди всех существующих видов ксеноновые фары удерживают лидерство по интенсивности света. Поэтому для них необходима тонкая настройка. Последовательность действий следающая.

1. Выбираем ровную дорогу и ровную стену.
2. Подгоняем машину как можно ближе к стене.
3. Проводим по вертикали ровную линию вдоль стены. Она должна соответствовать центральной части фары.
4. Найдя центр, относительно центра проводим 2 вертикальные линии. Они должны находиться ровно по центру линзы.
5. Проводим через центр горизонтальную линию, отмечаем 7.62 сантиметра и рисуем еще одну такую же линию.
6. Отгоняем машину назад на 7.5 м.
7. Пользуемся фиксаторами для передвижения фары.
8. Используя регулятор, направляем световой пучок в подходящее русло.
9. Направляем пучок света так, чтобы его уровень соответствовал нижней линии.
10. Корректируем направление светового потока.

Для тонкой регулировки целесообразно отправиться в сервисный центр, где есть компьютерный стенд.

Обратите внимание!
В ряде европейских стран запрещена эксплуатация автомобилей, оснащенных ксеноновыми и биксеноновыми линзами.

Способ первый

Для него пригодится

1. Прочная нить достаточной длины
2. Строительный уровень
3. Маркер или фломастер
4. Магниты или кнопки (смотря какая поверхность будет использована для настройки светового пучка)
5. Лазерный фонарик для точного поиска центра автомобиля
6. Рулетка 5-10 метров.

Переносим габариты автомобиля и расположение фар на проецируемую поверхность

Делаем петлю на одном конце прочной нитки. Ее цепляем за рисунок протектора заднего колеса.

Разматываем ее до стены и противоположный ее конец закрепляем на ней. Если она металлическая, например ворота или забор из металла, то используем для крепления магнит. Если дерево – кнопки.

Реклама:

Натягиваем нить так, чтобы она касалась верхней части диска заднего и переднего колеса. Таким образом, мы нашли идеальный горизонт и перенесли его на стенку. Со второй стороны машины проделываем такую же операцию.

Теперь у нас есть точная высота колес относительно пола. Отмечаем места крепления нитки к забору маркером.

Строительным уровнем касаемся нити и отмеряем расстояние от его верхней части до центра фары или линзы ближнего света. Обычно он отмечается точкой на стекле блок-фары. Если ее нет, то «на глаз» определяем ее центр. Это расстояние переносим на отражаемую поверхность. От точки соприкосновения нити с забором отмеряем полученное расстояние. Для точности используем уровень, чтобы полученная точка не ушла влево или право. Аналогично делаем с другой стороны авто.

Ищем центр автомобиля на проецируемой поверхности. Используем лазерный фонарик. Для ориентира используем салонное зеркало заднего вида. Оно крепится в салоне точно по центру автомобиля. Становимся сзади по центру машины и фонариком светим в центр этого зеркала. В задней части можно использовать в качестве точки отчета дополнительный фонарь стоп-сигнала, он тоже расположен четко посередине автомобиля. Медленно опускаем его вниз, пока луч не появится на стенке. Помощник ставит метку на лазерной точке. Мы нашли точный центр автомашины.

Натягиваем нить от крайней левой до крайней правой точки на стене. Получаем ровный горизонт от одного до другого края авто. Замеряем расстояние от центра левой фары до центра правой фары. Используем рулетку. Полученное расстояние делим на два и на горизонтальной линии нитки отмечаем полученный результат от центра машины. Теперь нам известно точно расположение центра фары или линзы на отражаемой поверхности.

Замеряем расстояние от начала линзы или кончика галогенной лампочки до стены. Если этого не получается, то меряем от стекла фары, в случае ВАЗ 2107 и ему подобных авто, где оптика имеет плоскую поверхность.

Реклама:

Открываем капот и ищем обозначения угла преломления светового пуска. Он указывается в процентах. Допустим, он равен 1,0%. Это значит что нужно расстояние от фары до отражаемой плоскости умножить на указанное значение.

Например. Расстояние равно 5 метрам. Значения преломления равно 1,0 %. Умножим, получаем 0,05 метра или 5 см. Это значит, что на стене нужно центра фар перенести вниз на 5 см. Так мы получим расчетное место, куда точно должен светить световой пучок от линз или ламп.

Включаем ближний свет и винтами на фарах настраиваем угол наклона, чтобы точка излома, где получается «галочка» совпадала с полученной точкой на стене. Фары можно регулировать как вверх и вниз, так и влево и вправо.

На этом способ регулировки заканчивается. Переходим ко второму, более простому, но менее точному.

Когда и для чего нужно регулировать фары автомобиля

В идеале проверять, насколько точно настроены автомобильные фары, нужно не реже, чем один раз в год. Конечно, если вы ничего не изменяли в конструкции автомобиля, маловероятно, что за год что-то изменится. Тем не менее дополнительная проверка никогда не бывает лишней, особенно когда речь идёт о безопасности жизни и здоровья людей.

Однако фары имеют свойство загрязняться, в том числе и изнутри. Для очистки линзы и отражателя нередко бывает необходимым демонтаж светового оборудования. После всех манипуляций с водой и чистящими средствами, фары нужно установить на своё место. При этом рекомендуется проверить направление свечения. Если оно сбилось, потребуется настройка.

Регулировка фар должна проводиться в обязательном порядке в том случае, если вы устанавливаете новое световое оборудования

Неважно, касается ли это фар целиком или только источника света, а может быть, какого-либо другого элемента системы. Если вы производите замену в сервисе, то убедитесь, что мастер провёл регулировку

Но при самостоятельном переоборудовании вам придётся постараться самому.

Существуют и другие причины обязательной настройки фар. Например, она необходима, если вы ремонтировали или заменяли переднюю часть автомобиля. Некоторые любители тюнинга значительно поднимают или опускают кузов машины. В этом случае также требуется настройка.

Кроме того, специалисты рекомендуют проверять фары в случае замены дисков или шин, а также при установке багажника или замене подвески. Казалось бы, как все эти детали могут повлиять на направление светового потока? Но правила есть правила: лучше потратить несколько часов и убедиться, что оборудование работает так, как нужно, чем рисковать здоровьем.

То же самое относится к поездкам на длинные расстояния. На междугородних трассах качество работы световых приборов особенно заметно. А учитывая скорости автомобилей, ДТП, вызванное подобными нарушениями, может закончиться трагически.

Неправильно отрегулированные фары будут слепить владельцев встречных машин и провоцировать ДТП

Процесс регулировки

В первую очередь необходимо прикрыть свет одной из фар, чтобы он не мешал. Для этого удобно будет использовать темную ткань или, к примеру, куртку.

Далее понадобится открыть капот и найти винты, отвечающие за положение осветительных приборов. Верхний левый отвечает за вертикальное движение фонаря, правый – соответственно, за горизонтальное.

В нижней части расположены еще три винта – их лучше не трогать.

Вращая регуляторы вручную, выставляют фары по начерченной ранее на стене схеме, так чтобы центр светового пятна приходился на пересечение верхней горизонтальной боковой и вертикальной линий.

После этого всю процедуру повторяют с другой фарой.

Пошаговая настройка фар своими руками

Первый метод

Когда с разметкой всё завершено, можно приступить к настройке света:

1. Установить автомобиль на расстоянии 5–7,5 м от стенда и включить свечение.
2. Угол наклона обязательно устанавливается на уровне полосы «2», а начинаться подъём должен в месте пересечения линий.
3. Для настройки используется 2 винта, находятся с обратной стороны фонарей, к ним можно получить доступ из капота. Луч нужно направлять немного ниже центральной отметки источника света на стенде.
4. При регулировке дальнего луча нужно настраивать так, чтобы центр падения света приходится чётко на центральную отметку стены.

Алгоритм регулировки света любой марки автомобиля примерно одинаков

Второй метод

Существует альтернативный метод настройки, он отличается лишь способом создания стенда:

1. Нанести на стену точки напротив лампочек фар.
2. Соединить отметки осью, которая будет пронизывать их и идти на 1–2 м дальше в стороны.
3. Отмерять 12 см вниз от горизонтального отрезка и провести параллельную прямую.
4. Снова замерять 22 см вверх и нанести ещё одну параллельную прямую.
5. Установить регулятор положения на отметку 0.
6. При помощи регулировочных винтов нужно установить положение, при котором луч верхней частью «прикасается» к нижней горизонтальной полосе.
7. Боковые участки потока должны идти от нижней линии пересечения с вертикальной полосой. Если положение отклонено в одну из сторон, нужно корректировать соответствующими регулировочными винтами.
8. Дальнее освещение нужно проверять с помощью горизонтальной линии на 5 см выше центральной полосы. Пучок света должен корректироваться по начерченной разметке.

Настройка ПТФ

Регулировку противотуманных фар нужно проводить аналогичным методом. Обязательно перед процедурой нагрузить авто полным баком топлива и 70 кг веса на водительском сидении. Машину следует установить на дистанцию 5–10 м от стенда.

Разметка выполняется на основании горизонтальной полосы, которая проводится через 2 точки – это центры положения ПТФ. Следует замерить высоту полосы и в 2 раза умножить её, затем провести ещё один отрезок с вычисленной высотой.

Настройка

Теперь приступим непосредственно к регулировке света своими руками. Изначально вам нужно включить фары и отогнать авто на 7-8 метров от стены. Важным нюансом является полное совпадение угла наклона светового потока с начерченной первой линией, а место, на котором световое пятно идет вверх, должно совпадать с пересекающимися линиями.

Если вы хотите отрегулировать дальний свет своими руками, повторите те же действия в заданном порядке. Единственным различием будет являться ориентир, которым при регулировании дальнего света будет выступать не нижняя, а верхняя линия.

Как вы видите, регулировка своими руками довольно быстрый и простой процесс, который может проделать каждый. Как мы говорили ранее, существует еще несколько различных техник по настройке светового потока вашей машины. Вы можете ознакомиться с ними, и выбрать для себя наиболее подходящую, но мы рекомендуем вам использовать именно ту, которую мы привели в этой статье. Она заслужила свою популярность простой и доступностью, так как для проведения данной процедуры вам не нужно иметь дополнительного специального оборудования, все можно сделать в домашних условиях. Единственное, что вам нужно, это: мел или краска для проведения черты, машина и место для проведения процедуры.

регулировка фар своими руками

Регулировка фар

Рубрика ”Заводи, поехали!”: регулировка света фар

Регулировка света фар на японцах Adjusting the headlights on the Japanese

Cвет фар. Устройство и регулировка.

Самостоятельная регулировка

Чтобы отрегулировать самостоятельно свет, не нужно иметь специального оборудования. Для проведения работ потребуется:

• подручные инструменты;
• заранее обслуженный и подготовленный автомобиль;
• схема для регулировки.

Необходимое оборудование и оснащение

Для выполнения настройки понадобятся инструменты:

• рулетка;
• маркер;
• строительный уровень;
• отвертка или шестигранник в зависимости от модели автомобиля;
• чистая тряпка.

Прибор для настройки фар стоит дорого, найти его можно в специализированных мастерских. Самостоятельная корректировка ничем не отличается от профессиональной, но занимает немного больше времени. Для проведения настройки следует выбирать теплый вечер без ветра и осадков.

С помощью настройки можно как улучшить свет фар, так и ухудшить. Негативные последствия возникают только в случае несоблюдения указаний и неправильном построении схемы.

Подготовка автомобиля

Для регулировки света нужно подготовить машину. Для этого нужно выполнить шаги:

1. Накачать шины в соответствии с указаниями на табличке, расположенной на стойке водительского дверного проема.
2. Очистить багажное отделение.
3. Заправить полный бак топлива.
4. Отмыть кузов на мойке.
5. Установить машину на ровную площадку перед стеной, воротами гаража на расстоянии в 5 метров.
6. Покачать кузов для расслабления пружин и амортизаторов.
7. Открыть капот и протереть тканью оптику.
8. Выставить корректор в нулевое положение.

Нанесение разметки

Схема регулировки поможет выставить верный угол и проверить область светотеневой полосы. Отметки делаются с помощью маркера и подходят для подстройки света рефлекторных и линзованных фар.

Общие сведения о наружном освещении автомобиля

Система освещения современного автомобиля объединяет множество осветительных приборов. Кроме внешнего система также обеспечивает освещение салона, капота и даже багажного отделения (в некоторых автомобилях). Внешние осветительные приборы включают: фары ближнего и дальнего света, расположенные спереди, противотуманные фары, фары-поворотники, габаритные огни, стоп-сигналы и осветители номерного знака.

Передние фары

Фары, расположенные спереди, обеспечивают хорошую видимость дороги в условиях отсутствия естественного или искусственного освещения последней либо его недостаточность. Эти фары также предназначены для того, чтобы водители, приближающиеся по встречной полосе, были в курсе наличия встречного движения. На большинстве современных автомобилей передние фары имеют единую конструкцию, в состав которой входит фара дальнего и ближнего света.

Ближний свет фар является ассиметричным и обеспечивает лучшее освещение по бокам дороги. Дальний свет фар, напротив, обеспечивает лучшее освещении впереди, по ходу движения, но его не рекомендуется использовать при наличии встречного потока, так как такой свет очень яркий и может ослепить других водителей. Более того, использование дальнего света после подачи другими водителями специальных сигналов о просьбе переключить на ближний, считается грубым нарушением ПДД и может привести к ДТП и административной ответственности.

Фары-поворотники

Фары-поворотники нередко встраиваются в конструкцию вместе с фарами ближнего и дальнего света. Они управляются рычагом, находящимся на левой стороне от руля. Этот рычаг, при его перемещении, включает один из поворотников, затем, при повороте рулевого колеса, фиксирует положение характерным щелчком и, после завершения маневра, автоматически возвращается в исходное положение. Фары-поворотники устанавливаются как спереди, так и сзади автомобиля. А у некоторых транспортных средств эти фары имеются и по бокам (как правило, у большегрузных и маршрутных транспортных средств). Некоторые дублирующие фары-поворотники устанавливаются в тыловую часть зеркал заднего вида.

Габаритные и дневные ходовые огни

Габаритные огни представляют информацию о размерах автомобиля другим водителям. Они расположены и в передних и в задних блок-фарах. Огни автоматически включаются при торможении автомобиля, а также когда двигатель автомобиля работает на остановке или стоянке.

Дневные ходовые огни значительно улучшают видимость автомобиля другими участниками движения. Отличаются от габаритных более интенсивным светом.

Противотуманные фары

Противотуманные фары не являются обязательными и могут быть установлены, по желанию автовладельца, уже после приобретения автомобиля. Свет этих фар достаточно специфичный и расфокусированный. При движении в тумане, он как будто «прорезает» дымку насквозь, освещая различные препятствия впереди, в виде других транспортных средств, упавших деревьев, камней и т.д. Противотуманные фары, как правило, устанавливаются спереди, снизу от основных осветительных приборов.

Остальные световые приборы

Особыми внешними световыми приборами являются проблесковые маячки. Эти приборы устанавливаются на автомобили специальных служб (МВД, ФСБ, МЧС, скорая медицинская помощь и т. д.) и предназначены для привлечения внимания других участников дорожного движения, чтобы те были готовы в нужный момент уступить дорогу такому транспортному средству. Эти приборы представляют собой два маячка, вращающихся вокруг своей оси.

Маячки, как правило, бывают синего и красного цвета. Кроме вышеупомянутых транспортных средств, проблесковые маячки также устанавливают на транспортные средства, перевозящие опасные грузы и водители специальных инженерных машин

Но такие маячки не дают им преимущества в движении, а лишь информируют водителей о необходимости соблюдения осторожности

Отдельной категорией внешних световых приборов являются световозвращающие элементы (знак аварийной остановки, обозначения габаритов груза и т. д.). Но их регулировка не вызывает особого труда, т. к. они всегда устанавливаются вручную и временно.

Последствия неправильной регулировки оптики

Количество факторов, которые могут привести к ДТП, значительно возрастает в темное время суток. Поэтому исправно работающие фары – главный залог безопасности водителя. Автомобильная оптика ближнего света должна освещать дорогу на 30-40 метров вперед, захватывая при этом небольшую часть правой обочины. Если это условие не соблюдается, необходимо выполнить регулировку света фар.

В темное время суток правильно отрегулированный свет фар является залогом безопасной поездки

Последствия, к которым может привести неправильная настройка автомобильной оптики, могут быть крайне неприятными.

1. Сильный наклон фар вниз приводит к повышенному напряжению водителя: ему приходится постоянно напрягать зрение, чтобы тщательнее всматриваться в плохо освещенную проезжую часть.
2. Если свет фар направлен под большим углом вверх, это может привести к ослеплению автомобилистов, едущих во встречном направлении, и создать аварийную ситуацию на дороге.
3. Недостаточное освещение обочины также может стать причиной дорожно-транспортного происшествия, если водитель вовремя не заметит на краю дороги человека или препятствие.

Регулируем фары правильно

Именно поэтому будем уважать других участников движения и регулировать фары исключительно по правилам:

1. Как только стемнеет, находим любую вертикальную плоскость, к которой можно подъехать строго перпендикулярно на расстояние не меньше 5 метров. Это может быть стена, забор, ограждение, щит, что угодно, размерами не меньше два метра на метр. Главное — установить автомобиль на расстоянии пяти метров от экрана строго перпендикулярно, ровно в горизонтальной плоскости.

   Схема регулировки фар.

2. Схема стенда для регулировки фар показана на фото выше и её не обязательно вырисовывать углем или мелом на стене. Главное — запомнить ключевые регулировочные размеры или зарисовать схему с размерами для сверки на бумагу.
3. Готовим автомобиль. Он должен быть полностью заправлен (или иметь груз в багажнике около 50 кг), давление в колёсах должно быть в норме, а на переднем водительском сидении должен сидеть человек примерно нашего веса. Или мешок с картошкой, это не принципиально. После этого нужно качнуть передок несколько раз, чтобы пружины и амортизаторы приняли нейтральное для такой нагрузки положение.
4. Центры световых пятен при включённом ближнем свете находятся в точках Е на пересечении линий А, В и 1,2. Линия 1 проводится на высоте 600 мм от поверхности, линия 2 на 75 мм ниже. Расстояние между центрами фар должно быть 1108 мм, как указано на схеме.
5. Устанавливаем ручку управления корректором угла наклона фар в положение с нагрузкой с одним водителем.

   Поворачиваем рукоятку в положение «0».

6. Закрываем левую фару полотном (картоном, фанерой) и проверяем положение светового пятна. При необходимости регулируем положение фары винтами 1 (положение по вертикали) и 2 (горизонтальное положение).

Добиваемся полного совпадения расположения светового пятна на экране с представленной схемой.

После этого закрываем правую фару и регулируем левую теми же винтами 1 и 2. Если фары отрегулированы правильно, верхняя граница пятна света должна проходить по линии 2, то есть на расстоянии 525 мм от земли, не выше.

Стоит ли регулировать фары самостоятельно?

Все зависит от желания автовладельца. Если его не пугает довольно нудный и утомительный процесс настройки света, то можно заняться регулировкой самому. Однако, если времени на подобную работу нет, да и погодные условия не способствуют работе с машиной, то лучше, конечно, обратиться в автосервис.

https://youtube.com/watch?v=E0744IgpQfI

Средняя стоимость регулировки фар на СТО – 650 рублей. Не такая уж большая сумма, с учетом того, что регулировать оптику машины рекомендуется не чаще 2 раз в год. К тому же следует помнить, что качество работы мастеров в сервисе будет проверено на специальном оборудовании. Это значит, свет фар вашего автомобиля будет соответствовать действующим стандартам.
