Как блокируется гидротрансформатор: какие неисправности связаны с блокировкой ГДТ

Общие характеристики

Гидродинамический трансформатор представляет собой узел герметично заваренный. Он передает вращательный момент от привода к коробке. Очевидно: гидротрансформатор заменяет сцепление. Давайте ознакомимся с принципом работы ГТ.

Коленчатый вал привода взаимодействует с насосным колесом, задача которого разогнать смесь, затем направить ее на турбину. Автоматическая коробка взаимодействует с турбиной. Поступившую жидкость нагнетает турбина, затем возвращает на насос. Перед насосом смесь поступает на лопасти реактора, задачей которых есть ускорение потока смеси и направление ее в сторону вращения.

По указанному циклу смесь ускоряется пока скорости вращения колес насоса и турбины не сравняются, после этого гидравлический трансформатор перестает преобразовывать крутящий момент, а реактор вращается свободно, не препятствуя потоку жидкости.

Разница в скоростях вращения насосного и турбинного колес определяет ускорение рабочей смеси, которая вращаясь, начинает нагреваться, уменьшается КПД гидродинамического трансформатора — большое количество энергии расходуется на нагревание. Во время выравнивания скоростей вращения колес нет необходимости передавать крутящий момент с помощью жидкости из-за больших потерь. Поэтому к конструкции ГТ инженерами было принято решение внедрить блокировку ГД (элементы, работа которых основывается на действии силы трения), соединяющую входной и выходной валы, чтоб крутящий момент передавался напрямую. На современных машинах блокировка имеет электронное управление, управляется отдельным клапаном. Конструкций блокировок множество, но смысл в них один — соединение валов для временного исключения из цепочки передачи крутящего момента трансмиссионной смеси.

Контроль работы гидротрансформатора осуществляется с использованием специального блока управления, который представляет собой автоматизированную систему, к ней поступают данные из датчиков, размещенных на гидравлическом трансформаторе и АКПП. В момент обнаружения неисправностей в работе указанных агрегатов электроника сигнализирует об ошибке. На отдельных моделях авто может полностью блокироваться работа гидротрансформатора — это приводит к отключению мотора при изменениях в работе АКПП. Множество поломок ГТ происходит со стороны механических элементов, поэтому при проведении диагностики затруднительно определить место возникновения неисправности, нужно разбирать поврежденный агрегат и выполнять визуальный осмотр, чтоб понять, почему ГТ перестал работать.

Рекомендуем посмотреть видео о ремонте ГТ автоматической коробки передач:

Устройство ГДТ и блокировка гидротрансформатора

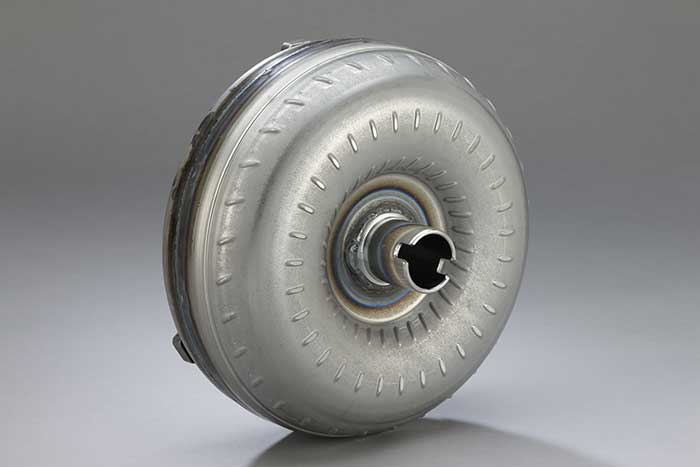

Итак, «бублик» АКПП (название в обиходе пошло от формы данного устройства) представляет собой гидравлический узел. Казалось бы, сломаться в нем особо нечему, однако это мнение ошибочно. Прежде всего, эпоха «неубиваемых» двигателей и КПП с большим ресурсом давно закончилась.

Также гидротрансформатор на современных АКПП, в отличие от легендарных агрегатов 90-х годов, имеет более сложную конструкцию. Более того, все чаще и чаще специалисты относят данный элемент к «расходникам» с ограниченным сроком службы (не более 100-150 тыс. км). После этого ГДТ нуждается в ремонте или замене (подобно сцеплению на роботах или МКПП).

В противном случае «бублик» потянет за собой всю коробку, то есть нуждаться в ремонте будет не только сцепление в виде ГДТ, но и сама АКПП. Давайте разбираться. Чтобы было понятно, начнем с устройства «бублика» АКПП.

Главная задача гидротрансформатора — преобразование крутящего момента. Фактически, ГДТ работает как гидравлический редуктор, имеющий возможность снизить обороты и повысить крутящий момент, причем коэффициент трансформации доходит до 2.4.

Идем далее. Если в обычном сцеплении момент передается через диски, которые «смыкаются» между собой, в ГДТ энергия передается через трансмиссионное масло ATF, которое заливается в автоматическую коробку передач. Если просто, внутри ГДТ установлены два колеса – насосное и турбинное.

Коленвал двигателя связан с насосным колесом. Это колесо направляет потоки жидкости на турбинное колесо, которое, в свою очередь, связано с валом коробки передач. Подаваемое насоcным колесом масло ATF крутит турбинное колесо, после чего возвращается обратно на насосное колесо.

При этом перед возвратом жидкость также попадает на лопатки специального направляющего аппарата, который выполнен в виде реакторного колеса. Колесо-реактор разгоняет поток жидкости, направляя его в сторону вращения.

Также, чем большей окажется разница скоростей вращения турбинного и насосного колеса, тем сильнее будет разгоняться поток жидкости. Также во время разгона неизбежно происходит нагрев масла ATF. Естественно, КПД гидротрансформатора будет снижаться, так как часть полезной энергии расходуется на нагрев.

Если же скорость вращения насосного и турбинного колеса выравнивается, передавать крутящий момент через масло, причем с потерями, нерационально. Именно по этой причине в гидротрансформаторы стали интегрировать элементы простого фрикционного сцепления (действие основывается на трении).

Данное решение называется блокировкой гидротрансформатора. Блокировка «бублика» позволяет напрямую соединить входной и выходной вал, чтобы передать крутящий момент напрямую, то есть без потерь. При этом старые АКПП имели такой ГДТ, где блокировка гидротрансформатора срабатывала в автоматическом режиме.

Срабатывание происходило благодаря давлению давления жидкости АТФ. При этом блокировался на таких АКПП гидротрансформатор зачастую на высоких скоростях, позволяя эффективно поддерживать автомобилю ранее набранную скорость и одновременно экономить горючее.

Однако в дальнейшем в устройстве АКПП стало больше электроники, за блокировку гидротрансформатора стал отвечать отдельный клапан с электронным управлением. Способов реализации самой блокировки много, однако основная задача — соединить валы и передать момент, минуя масло.

Получается, сегодня ГДТ является гибридной конструкцией, которая сочетает в себе как гидравлику, так и элементы обычного механического сцепления. Если учесть, что современные моторы высокопроизводительные, неизбежно увеличивается крутящий момент и нагрев жидкости в ГДТ.

Также высоки требования к экономичности автомобилей, то есть любые потери нужно сводить к минимуму. По этой причине максимум нагрузки для передачи момента от ДВС на КПП переложено на блокировку гидротрансформатора.

Ауди А6

Автомобили Ауди А6 комплектуются АКПП ZF 5HP19, TF-60ZN, ZF HP24. Обычно проблемы возникают, если автовладелец не контролирует уровень и состояние масла. Дефицит масла может возникнуть на втулке скольжения у гидротрансформатора, после чего это может привести к перегревам коробки и сгоранию фрикционов.

Ауди разрабатывает свои АКПП самостоятельно, в том числе и для А6, они не стандартны, не всегда хорошо сконструированы и могут выйти из строя на пробеге всего в 50000 км.

Автоматическая коробка передач у Ауди А6 должна быть оборудована защитой днища, поскольку небольшое повреждение крышки АКПП камнем или неровностью на дороге, и это может привести к смещению масляного фильтра на Ауди А6, что приведет к аварийному режиму на АКПП. К тому же повреждения поддона АКПП на Ауди А6 могут привести к передавливанию провода соленоида, который при визуальном осмотре может казаться целым. Обычные неисправности АКПП у Ауди А6 аналогичны другим машинам.

Популярные статьи  Что будет, если залить в топливный бак бензин вместо дизеля?

Как блокируется гидротрансформатор: какие неисправности связаны с блокировкой ГДТ

Ауди А6 оснащенная АКПП

ZF HP24 устанавливают на Ауди А6 с самыми мощными двигателями, они более надежны и имеют большой ресурс. Для таких Ауди А6 основной проблемой с АКПП может стать естественный износ подшипника на турбинном валу, выход из строя фрикционов и гидротрансформатора. Признаки такого явления обычные для некорректной работы коробки у Ауди А6, понадобится диагностика и ремонт.

Основные симптомы неисправностей бублика акпп :

  • При переключении передач слышится механический звук, который пропадает при увеличении оборотов. Это может говорить о проблемах с подшипниками опор. Агрегат нужно разобрать и оценить состояние подшипников.
  • В промежутке скоростей от 60 до 90 км/час коробка автомат легко вибрирует. Проблема может решиться, если поменять масляный фильтр и АТФ.
  • Когда выходит из строя обгонная муфта, машина перестает слушаться. Гидротрансформатор надо разбирать и менять эту самую муфту.
  • Автомобиль отказывается ехать. Наверняка повреждено турбинное колесо шлица. Нужно устанавливать новые шлицы или, даже, менять все турбинное колесо.

Как блокируется гидротрансформатор: какие неисправности связаны с блокировкой ГДТ

  • Слышен шелестящий шум при заведенном моторе. Это он опять “шуршит” о проблемах с подшипником, на этот раз между турбинным или реакторным колесом и крышкой ГТР. Ремонт заключается в замене игольчатых упорных подшипников.
  • Резкий металлический стук при переключении передач “стучит” о деформации и выпадении лопаток. Лечится заменой испорченного колеса в ГТР.
  • Если мастер видит на масляном щупе коробки алюминиевую пудру, то в зоне риска муфта свободного хода, которую делают из алюминиевого сплава. Обычно страдает торцевая шайба.
  • Запах плавящейся пластмассы появляется тогда, когда перегревается бублик и плавятся полимерные элементы. Это происходит из-за проблем системой охлаждения АКПП или недостаточной смазки.
  • Мотор глохнет при переключении передач или при смене режимов работы, значит, сломан блок управления.

Как блокируется гидротрансформатор: какие неисправности связаны с блокировкой ГДТ

2001 c7 гидротрансформатораa650e вибрация гидромуфта акппaisin гидротрансформатор толчкиайсин 8 неисправность гидротрансформатораакпп гудитакпп гудит гидротрансформатор на холостом ходу.бублик мерседесвыход бублика из строя в акпп на туарегесоленоид блокировки гидротрансформатора и симптомы подклинивания

Устройство, принцип работы, режимы

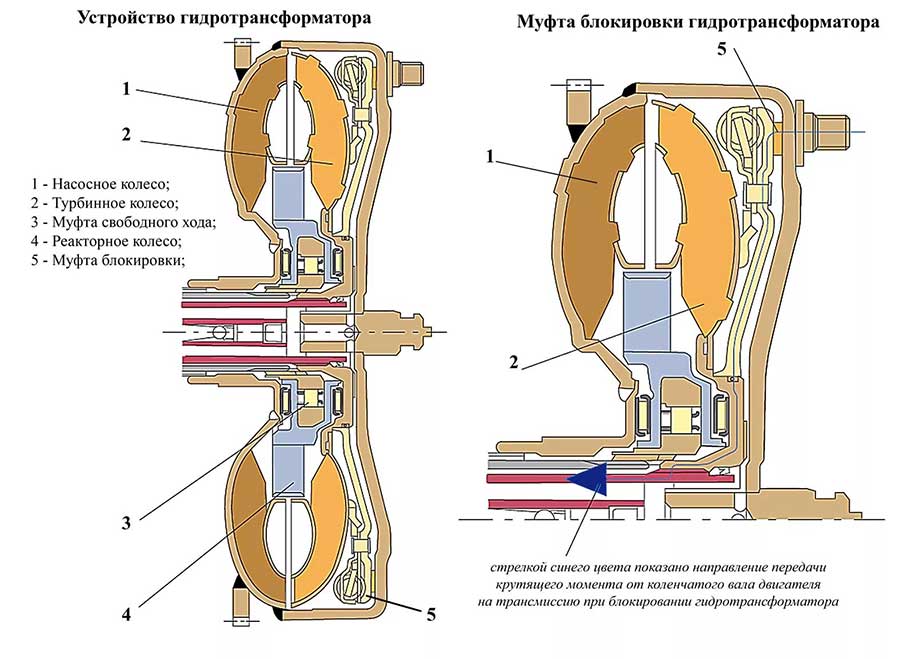

Конструкция гидротрансформатора включает в себя всего несколько элементов:

  • Насосное колесо;
  • Турбинное колесо;
  • Статор, он же – реактор;
  • Корпус;
  • Механизм блокировки;

Как блокируется гидротрансформатор: какие неисправности связаны с блокировкой ГДТКак блокируется гидротрансформатор: какие неисправности связаны с блокировкой ГДТ

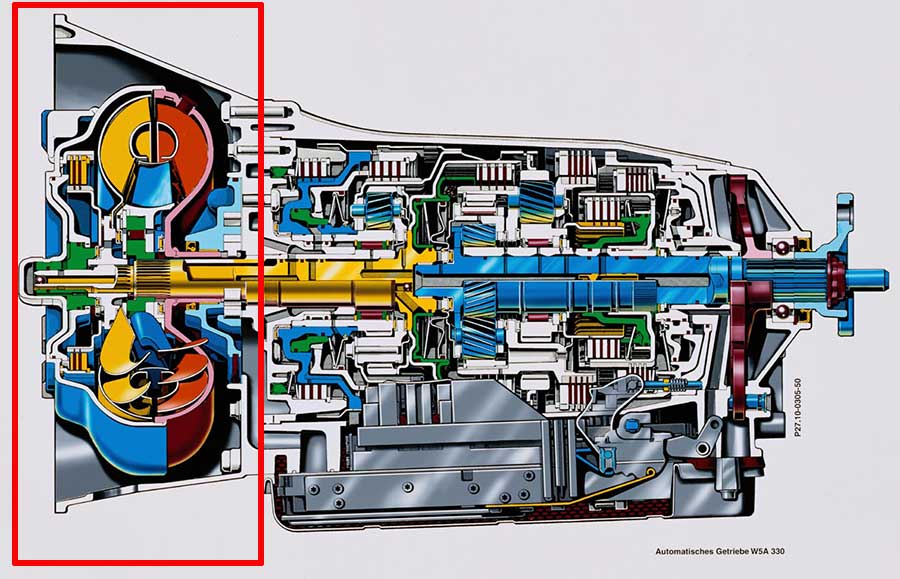

Монтируется гидротрансформатор на маховике двигателя, но одна из составляющих его имеет жесткую связь с валом коробки передач.

Если провести аналогию этого типа передачи с обычным сцеплением фрикционного типа, то насосное колесо выполняет роль ведущего диска (жестко соединено с коленчатым валом мотора), а турбинное – ведомого (прикрепленного к валу КПП). Вот только физического контакта между этими колесами нет.

Как блокируется гидротрансформатор: какие неисправности связаны с блокировкой ГДТ

Примечательно, что даже расположение этих колес идентично фрикционному сцеплению – турбинное колесо располагается между маховиком и насосным колесом.

Все составные части гидротрансформатора заключены в герметичный корпус, заполненный специальной рабочей жидкостью — маслом ATF. За счет своей формы этот элемент трансмиссии получил народное название «бублик».

Как блокируется гидротрансформатор: какие неисправности связаны с блокировкой ГДТКак блокируется гидротрансформатор: какие неисправности связаны с блокировкой ГДТ

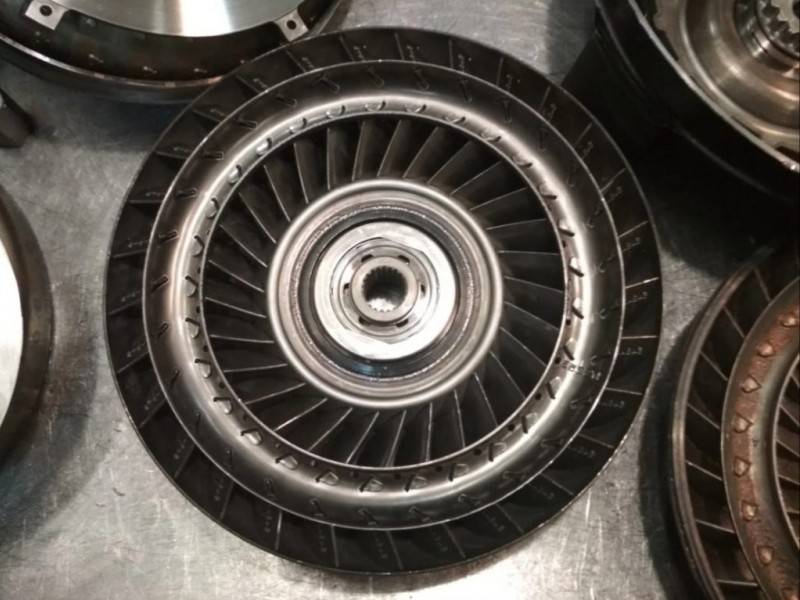

Суть работы гидротрансформатора очень проста. На колесах устройства имеются лопасти, которые перенаправляют жидкость в определенном направлении.

Вращаясь вместе с маховиком, насосное колесо создает поток жидкости и направляет его на лопасти турбины, тем самым и обеспечивается передача усилия.

Если бы конструкция включала только эти два колеса, то гидротрансформатор не отличался бы от гидромуфты, у которой вращающий момент на обеих составляющих практически одинаков.

Но в задачу гидротрансформатора входит не только передача усилия, а и его изменение.

Так, при старте необходимо обеспечить увеличение крутящего момента на ведомом колесе (при начале движения), а во время равномерного движения – исключить так называемое «проскальзывание».

Для выполнения этих функций в конструкции предусмотрены реактор и механизм блокировки.

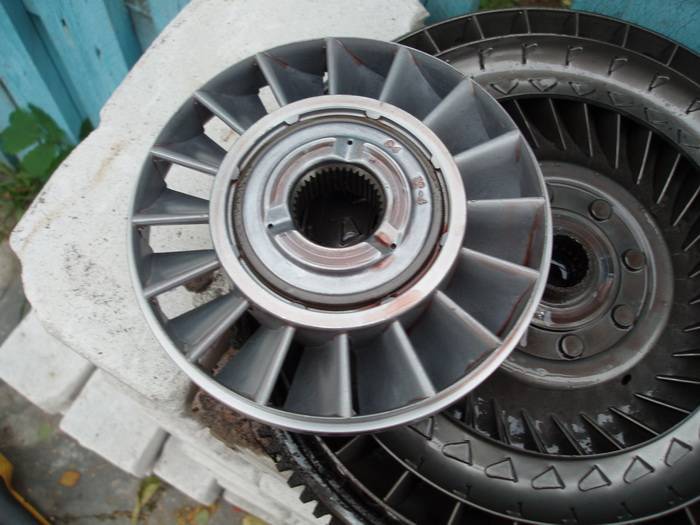

Реактор представляет собой еще одно лопастное колесо, но значительно меньшего диаметра и располагается оно между турбиной и насосом, с последним реактор связан посредством обгонной муфты.

Как блокируется гидротрансформатор: какие неисправности связаны с блокировкой ГДТКак блокируется гидротрансформатор: какие неисправности связаны с блокировкой ГДТ

В задачу этого элемента входит увеличение скорости потока жидкости, что и приводит к повышению крутящего момента.

Работает реактор так: при возникновении большой разницы между основными колесами гидротрансформатора, обгонная муфта блокирует реактор, не давая ему вращаться (из-за этого еще одно название составляющей – статор).

При этом его лопасти, имеющие специальную форму, увеличивают скорость движения потока жидкости, попадающего на него после прохождения турбинного колеса, и направляют его снова на насос.

Как блокируется гидротрансформатор: какие неисправности связаны с блокировкой ГДТКак блокируется гидротрансформатор: какие неисправности связаны с блокировкой ГДТ

Таким образом реактор значительно повышает крутящий момент, необходимый для создания достаточного усилия при начале движения.

При равномерном движении гидротрансформатор блокируются, то есть в нем появляется жесткая связь, и делает это используемый в конструкции механизм блокировки.

Как блокируется гидротрансформатор: какие неисправности связаны с блокировкой ГДТКак блокируется гидротрансформатор: какие неисправности связаны с блокировкой ГДТ

Ранее в АКПП эта составляющая срабатывала только на повышенных скоростях движения. Сейчас же, используемые электронные системы управления коробкой блокируют гидротрансформатор практически на всех ступенях.

То есть, как только крутящий момент для определенной передачи подходит к требуемым параметрам, механизм срабатывает.

При смене ступени он отключается, чтобы обеспечить плавность переключения и снова включается. Тем самым исключается вероятность «проскальзывания» гидротрансформатора, что повышает его ресурс, снижает потери усилия и уменьшает потребление топлива.

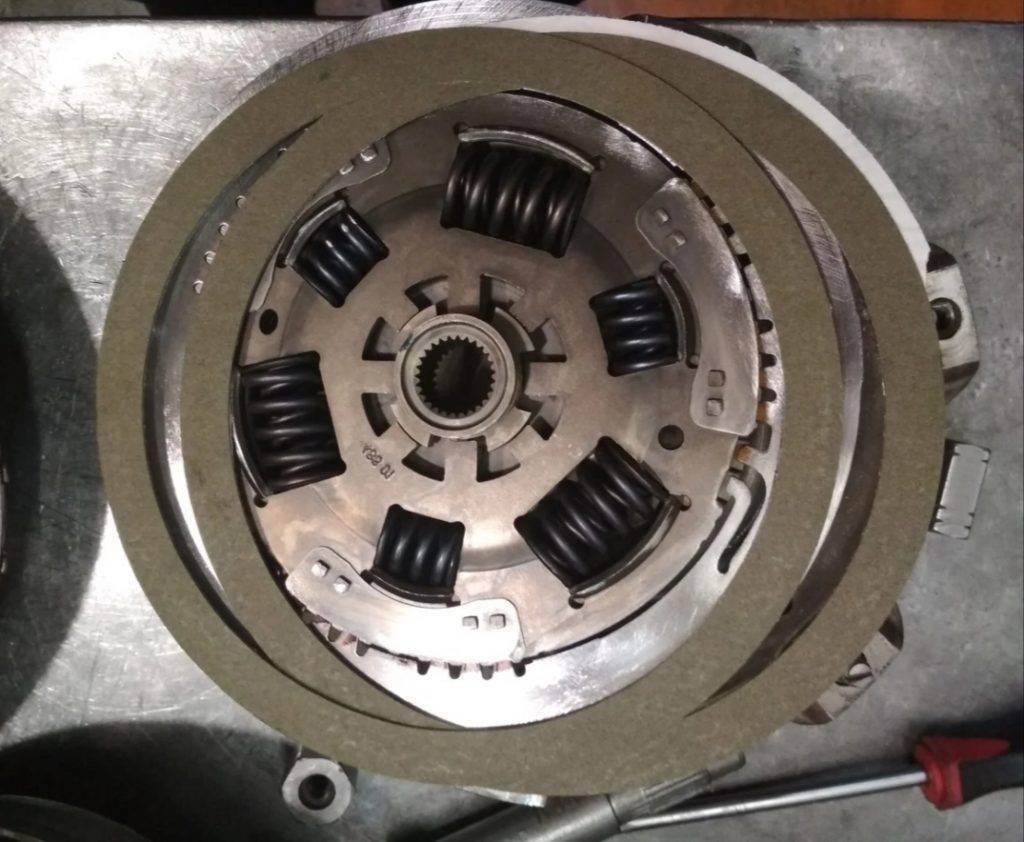

Примечательно, что механизм блокировки, по сути, представляет собой фрикционное сцепление, и работает он по тому же принципу. То есть в конструкции имеется фрикционный диск, который закреплен на турбине.

В отключенном состоянии блокировочного механизма этот диск находится в отжатом состоянии. При включении же блокировки, фрикционы прижимаются к корпусу гидротрансформатора, тем самым и достигается жесткая передача крутящего момента от мотора на КПП.

Как блокируется гидротрансформатор: какие неисправности связаны с блокировкой ГДТКак блокируется гидротрансформатор: какие неисправности связаны с блокировкой ГДТ

В целом, если рассмотреть функционирование гидротрансформатора, то существует три режима его работы:

  • Трансформация (включается, когда требуется повышение крутящего момента для создания большего усилия. В этом режиме работает реактор, обеспечивая повышение скорости движения потока);
  • Гидромуфта (в этом режиме реактор не задействован и вращающий момент на ведущем и ведомом колесе практически одинаков);
  • Блокировка (турбина жестко связана с корпусом для уменьшения потерь на «проскальзывание»).

Используемая для управления работой гидротрансформатора электронная система обеспечивает очень быструю смену режима его работы, подстраивая функционирование этого элемента под возникающие условия.

Механизм блокировки ГДТ

Чтобы понять, как действует блокировка гидротрансформатора, давайте разберемся, что это за механизм и как он работает.

Как блокируется гидротрансформатор: какие неисправности связаны с блокировкой ГДТ

«Бублик» в сборе состоит из следующих частей:

  • насосное колесо;
  • турбина;
  • реакторное колесо.

Коленчатый вал приходящий в гидротрансформатор снаружи связывается с насосным колесом. Насос, который состоит из лопастей, вращается и гонит смазывающее средство на турбину. Последняя раскручивает масло и бросает его на реакторное колесо, положение лопастей которого изменены и направлены в сторону насосного.

Этот процесс происходит до тех пор, пока насосное колесо и турбина не начинают вращаться с одной скоростью. Тогда включается режим муфты блокировки гидротрансформатора коробки передач.

Крутящий момент от двигателя передается непосредственно на колеса. А происходит этот процесс за счет внедрения и установки элементов фрикционного сцепления. На старых автоматах блокировка гидротрансформатора происходила за счет давления масляной жидкости. Теперь же эту роль выполняет специальный клапан гидроблока.

Благодаря тому, что производители улучшили последние модели АКПП и гидротрансформатора в том числе, добавив в них жесткую сцепку, управление с помощью электроники, КПД «бублика» увеличилось с 60 процентов на старых до 96 % на новых АКПП.

Все современные гидротрансформаторы работают с эффектом проскальзывания. Да, это уменьшает перегрев и оптимально расходует количество топлива. Есть одно «Но!». Фрикционная прокладка в ГДТ быстрее выходит из строя, стирается. А пылевые остатки ее попадают в масло и, как продукт износа, разносятся по всей АКПП.

Забивается фильтр, падает давление. Здоровье АКПП значительно уменьшается.

Что представляет собой гидротрансформатор АКПП ?

Данная лопастная система предназначена для передачи крутящего момента от двигателя внутреннего сгорания к коробке передач. Помимо этого, гидротрансформатор позволяет без всякого даже косвенного участия водителя модифицировать и изменять момент и частоту вращения, поступающие на ведомые валы автомобиля. Зачастую, применение данного механизма распространяется с вариаторами или с автоматическими коробками передач.

Все вышеуказанные элементы располагаются в одном единственном корпусе. Сам этот корпус монтируется в автомобильный двигатель на маховик. Внутрь самого же механизма заливается специальный трансмиссионный состав.

Принцип работы гидротрансформатора автоматической коробки переменных передач достаточно прост. Обгонная муфта функционирует как соединитель, так как соединяет насосное колесо с корпусом устройства, а уже внутри самого устройства образуется непрерывный поток масла. Именно он вращает колесо статора, вследствие чего и турбину. Помимо этого в автоматическом режиме происходит блокировка реактора, если возникает существенное отличие между оборотами насоса и турбины.

В этот момент на само колесо поступает необходимый поток жидкости. Когда возникает повышение числа оборотов у двигателя, тогда статор начинает контролировать увеличение крутящего момента.

Разобравшись в структуре устройства и в том, как работает турботрансформатор можно понять, что подача крутящего момента внутри происходит очень «мягко». Именно благодаря этому удается избежать дополнительных нагрузок ударами по трансмиссии, а также можно получить очень плавное передвижение транспортного средства. Нужно знать, что блокировка гидротрансформатора автоматической коробки переменных передач экономит топливо, когда автомобиль передвигается по шоссе. Она включается при скорости свыше 60 км в час автоматически.

Ремонт акпп bmw

Ремонт АКПП BMW начинается с диагностики. Это поможет быстро выявить проблему. Сэкономить время и деньги на ремонте АКПП BMW. Проверка включает внешний осмотр, компьютерную диагностику, проверку уровня и качества ATF, тест-драйв.

На следующем этапе мастер разбирает коробку. Составляет дефектовочный лист, по которому рассчитывается стоимость ремонта АКПП BMW. Неисправные детали отправляются в ремонт или на свалку. В обязательном порядке меняются расходники. Затем мастер собирает автомат и проверяет работоспособность.

Для капитального ремонта АКПП BMW заказывают готовые ремкомплекты ОверолКит или МастерКит с фрикционами, втулками, сепараторной пластиной, резиновыми уплотнителями и сальниками. Остальные детали покупают после дефектовки.

Ремонт гидроблока АКПП

Ремонт гидроблока начинается с полной компьютерной диагностики, определения кодов ошибок. Для устранения выявленных проблем проводится переборка гидроблока АКПП. Все работы по разборке, сборке с чисткой и заменой расходников производители автоматических коробок рекомендуют проводить одновременно с ремонтом гидротрансформатора и заменой фильтра АКПП.

Чистку гидроблока можно проводить как на станциях техобслуживания, так и самостоятельно. Реставрацию гидроблоков рекомендуется проводить только на специализированных СТО. Процесс восстановления изношенной гидравлической плиты очень сложный и трудоемкий, требующий высокой точности.

Если поломка не серьезная, достаточно почистить или промыть гидроблок, не забыв заменить расходники (ремкомплект гидроблока можно приобрести в специализированных местах по продаже запчастей для АКПП). Если это необходимо, также приобретаются и новые соленоиды. Провести промывку гидроблока и ремонт в таком случае можно самостоятельно (при наличии соответствующих знаний и инструментов).

Промывка гидроблока АКПП также является действенной процедурой. Как уже было сказано выше, гидроблок – устройство, представляющее собой плиту с каналами, по которым под давлением подается трансмиссионная жидкость ATF. Таким образом, смазывающая жидкость приводит в действие все исполнительные механизмы коробки, включающие необходимую передачу.

Со временем продукты износа (отложения, мелкие частицы и т.д.) могут забивать или повреждать каналы гидроблока, тем самым нарушая циркуляцию смазывающей жидкости по каналам гидравлической плиты.

Возникшие в результате дефекты и неисправности приведут к некорректной работе АКПП (переключение передач сопровождается толчками и рывками). В этом случае одной замены жидкости в коробке автомат не достаточно, требуется промывка гидроблока.

Последовательность работ при промывке гидроблока:

  • Подготовка необходимых материалов и инструментов (динамометрический ключ, масляный фильтр АКПП, уплотнительное кольцо заливной пробки, прокладка гидроблока и др.);
  • Открутив сливную пробку, нужно слить старое масло и закрутить пробку;
  • Снять поддон АКПП, отсоединить заглушку электрического разъема и снять переходник разъема.
  • Приступить к демонтажу и разборке гидроблока (откручивается «большая» (передняя) часть блока, снимается «малая» (задняя) часть гидроблока и медленно приподнимается промежуточная пластина гидроблока, после чего аналогично снимаются оставшиеся пластины).
  • Убрать грязь с деталей и промыть аэрозолем для чистки карбюраторов, а также промыть все клапана (при необходимости можно еще раз промыть все детали бензином).
  • Вытереть детали чистой тряпкой и высушить (оптимально продуть сжатым воздухом).
  • Аналогично снять и промыть пластины, золотниковые механизмы гидроблока и т.д.
  • После просушки провести обратную сборку гидроблока.
  • Установить гидроблок на место и удалить старый герметики с картера АКПП, нанеся новый.
  • Заменить прокладку поддона и приступить к процедуре полной замены трансмиссионной жидкости в АКПП.

Специалисты по ремонту автоматических коробок в целях профилактики рекомендуют промывать гидроблок каждые 80-100 тыс. км. пробега.

Принцип работы | Общая информация | Устройство |

Конструкция гидротрансформатора для автоматической коробки передач состоит из трёх колец с лопастями. Все три кольца согласно вращаются и располагаются в одном корпусе. Внутри корпуса находится рабочая жидкость, которая позволяет смазывать и охлаждать подвижные элементы. Насаживается гидротрансформатор на коленчатый вал, и далее соединяется непосредственно с коробкой передач. Рабочая жидкость нагнетается внутрь корпуса устройства при помощи специальной помпы. Помпа позволяет обеспечить необходимое давление, а при проблемах с герметичностью конструкции появляются активные утечки рабочей жидкости, что в свою очередь приводит к повреждению механических вращающихся элементов.

Современные гидротрансформаторы, которые используются на автомобилях с АКПП, имеют полностью компьютерное управление, а многочисленные датчики следят за давлением и скоростью движения валов внутри ядра трансформатора. Необходимо сказать, что подобное усложнение конструкции привело к снижению надёжности устройства и на устройство гидротрансформатора в целом. В особенности на эксплуатационный срок и показатели надёжности сказывается эксплуатация в максимально жёстких режимах, что характерно для современных автомобилей.

Популярные статьи  Неисправности термостата ВАЗ 2114: симптомы неполадок и замена

Работа гидротрансформатора Видео

Контроль работы гидротрансформатора и его оптимизация с работой коробки передач выполняется при помощи специального блока управления. Это полностью автоматическая система управления получает данные с многочисленных датчиков, установленных в коробке и самом гидротрансформаторе. При появлении каких-либо проблем в работе устройства автоматика выводит сообщение об ошибке. В отдельных случаях может отмечаться полная блокировка работы гидротрансформатора, что приводит к отключению двигателя при изменении режимов работы коробки. Также  необходимо отметить, что большинство поломок трансформаторов происходит на механическом уровне. Поэтому при выполнении диагностики автомобиля точно определить характер и место поломки затруднительно. Необходимо разбирать повреждённый элемент и визуально проводить его осмотр. Только так возможно определить имеющуюся поломку.

Справочник по неисправностям АКПП

Инженеры ведущих автопризводителей постоянно проводят изыскания, которые должны позволить повысить показатели надёжности техники и устранить проблемы в работе данного устройства. Появление новых конструкторских разработок позволяет существенно модернизировать гидротрансформатор, который сегодня может с легкостью использоваться на автомобилях, оснащенных дизельными моторами. Для таких дизельных моторов характерен высокий показатель крутящего момента. Если ранее трансмиссии с трудом справлялись с высокими показателями крутящего момента и достаточно быстро выходили из строя, то сегодня существенным образом повысилась надёжность автоматических коробок передач и гидротрансформаторов.

Как блокируется гидротрансформатор: какие неисправности связаны с блокировкой ГДТКак блокируется гидротрансформатор: какие неисправности связаны с блокировкой ГДТГидротрансформатор АКПП устройство

Теоретически срок эксплуатации гидротрансформатора совпадает с эксплуатационным сроком автоматической коробки передач. Однако, как и любой другой механический элемент, он может выходить из строя и требовать ремонта. В отдельных случаях необходимо проводить полную замену гидротрансформатора, что приводит к существенным расходам автовладельца на ремонт гидротрансформатора.

Типичные неисправности гидротрансформатора

Звуки

Неисправности гидротрансформатора акпп чаще всего связанны с механикой и компьютерная диагностика ничего не даст. Водитель может услышать нехарактерный звук при переключении скорости, который исчезает при увеличении скорости. Это может указывать на проблему с подшипниками. Для проверки и возможной замены подшипников трансформатор следует разобрать в условиях автосервиса.

Вибрация

На средней скорости может ощущаться легкая вибрация, которая по мере усугубления состояния трансформатора будет существенно увеличиваться. Это указывает на то, что масляный фильтр забит отходом от рабочей жидкости. В этом случае потребуется замена фильтра и масла гидротрансформатора. Замена масел и жидкостей рекомендовано выполнять в комплексе, то есть желательно заменить масло в трансмиссии и двигателе.

Стук

Повреждение лопастей кольца сопровождается громким стуком или металлическим лязгом. Обязательно нужно провести ремонт по замене кольца. В случае, когда проверка масла показала следы алюминиевых частиц на щупе, следует обратиться в сервис для замены муфты. Также это явление говорит о том, что гидротрансформатор неисправен, а торцевая труба крайне изношена. Появление в салоне запаха плавленой пластмассы может сигнализировать о перегреве трансформатора и, как следствие, плавлении отдельных его деталей, выполненных из полимеров. Возможна разгерметизация и утечка смазочно-охлаждающей жидкости.

Резюмируя вышеперечисленные проблемы с АКПП, можно проследить то, что конкретных симптомов, которые точно укажут на неисправность, нет. Многие поломки косвенно указывают на гидротрансформатор. Поэтому рекомендуется постоянно отслеживать посторонние шумы и вибрации во время движения автомобиля, чтобы вовремя распознать поломку.

Устройство «бублика» довольно простое, однако выполнить ремонт гидротрансформатора самостоятельно довольно сложно.

Аварийный режим

Подразумевает работу трансмиссии только на первых трех скоростях. Как определить неисправность гидротрансформатора АКПП? На современных авто дополнительно высвечивается предупреждение на панели приборов. Коробка может вставать в аварийный режим по разным причинам:

  • Повреждение корпуса КПП.
  • Наличие стружки в АТФ-жидкости.
  • Наличие металлических обломков турбины.
  • Неисправности фрикционной группы и муфты.

Что примечательно, в аварийный режим коробка может входить лишь периодически. Например, после нагрева АТФ-жидкости до определенных температур. Причину нужно искать в датчиках (расхода воздуха, распредвала и даже системы АБС). Если коробка встает в аварию неожиданно, стоит осмотреть целостность электрической проводки.

При переходе с первой на вторую передачу может ощущаться глухой удар в режиме «Д». Эти признаки неисправности гидротрансформатора АКПП вибрацией тоже могут сопровождаться. В данном случае проблема решается сканированием входных и выходных датчиков. Существуют и другие симптомы неисправности гидротрансформатора АКПП. О них мы расскажем далее.

Чем чревата езда без блокировки гидротрансформатора

Итак, не трудно догадаться, что активная эксплуатация авто с неисправной блокировкой ГДТ может обернуться целым рядом более серьезных проблем или даже выходом всей АКПП из строя.

Как правило, в современных АКПП гидротрансформатор блокируется на всех передачах, за срабатывание отвечает электроника и отдельный клапан, который регулирует силу прижатия. Как уже говорилось выше, частичная блокировка включается даже при плавном разгоне.

Если машину разгонять резко, блокировка ГДТ сработает практически сразу. Пока автомобиль новый, такая работа «бублика» позволяет обеспечить хорошую разгонную динамику наряду с высокой топливной экономичностью.

Однако в дальнейшем неизбежен износ накладок блокировки, причем происходит это быстро. С одной стороны, можно часто менять масло в АКПП, чтобы свести к минимуму загрязнения самой коробки. Это эффективный способ, однако на интенсивность износа накладок он никак не влияет.

Становится понятно, что кроме банального перегрева масла в АКПП по причине неработающей блокировки ГДТ, также износ накладок блокировки приведет к скорому выходу коробки-автомат из строя. В подобной ситуации дешевле и правильнее заменить или отремонтировать сам гидротрансформатор при появлении первых признаков неисправности, чем менять или капитально ремонтировать всю АКПП.

По окончании корпус требуется правильно заварить, после чего выполняется балансировка гидротрансформатора. Сварка и балансировка предельно важны, так как от этого напрямую зависит герметичность корпуса и общее качество работы узла. Также ошибки во время ремонта могут привести к выходу не только ГДТ, но и самой коробки или даже ДВС.
