CRDi двигатель автомобиля

Аналоги двигателя CRDi

Первым делом стоит рассказать об аналогах мотора CRDi, близких по конструктивному исполнению:

  • Fiat похожий мотор выпускает под аббревиатурой CDTi;
  • Ford похожий двигатель выпускает с названием TDCi;
  • Концерн General Motors такие моторы выпускает под аббревиатурой CDTi или VCDi;
  • Volkswagen подобные моторы называет TDI.

У других компаний также есть аналоги мотора CRDi от корейских производителей, но они менее распространены, чем названные выше.

Все перечисленные двигатели, в целом, близки друг к другу по общей концепции. Они имеют некоторые незначительные отличие в конструктивном исполнении, но все они дизельные и обладают системой прямого впрыска топлива.

Преимущества

Если сравнивать дизельный силовой агрегат типа CRDI с классическими вариантами моторов, работающих на дизельном топливе, то у ДВС с системой непосредственного впрыска выделяется достаточно широкий перечень достоинств.

Среди наиболее значимых преимуществ стоит выделить следующие:

  • высокие показатели экономичности. Создаваемое высокое давление, которое сохранятся в топливной системе на постоянной основе, даёт возможность перенаправлять дизтопливо заметно эффективнее для дальнейшего осуществления работы двигателя. Используемая система впрыска позволяет сгорать топливу в максимальном объёме. Это автоматически способствует снижению расхода горючего на выполнение двигателем его функций, то есть придание машине ускорения. Хотя дизельные моторы и так считаются экономичными, CRDI сумели сделать ещё один большой шаг вперёд,
  • превосходная экологичность. Это преимущество вытекает из предыдущей представленной особенности мотора. Поскольку CRDI может максимально сжигать топливо и расходует меньше солярки, за счёт этого уменьшается суммарная токсичность образующегося выхлопа. Особенно ярко это заметно, когда в бак заливается высококачественное горючее,
  • система постоянного давления. В дизельных системах, где предусмотрен непосредственный впрыск топлива, давление никак не зависит от того, с какой скоростью вращается такой элемент как коленчатый вал. Также это не зависит от объёма горючего или иных параметров. Всё потому, что в топливной рейке топливо постоянно нагнетается, то есть находится под постоянным давлением. Это способствует повышению эффективности работы мотора,
  • топливо подаётся за счёт работы электронного блока, который называют EDC. Игла в топливной инжекторной форсунке поднимается за счёт того, что электронный блок подаёт соответствующую команду и реализуется она через управляемый соленоид. Тем самым исключается необходимость воздействия самого топлива на процесс подъёма иглы форсунки,
  • наличие электронного управления. Двигатели типа CRDI выигрывают у конкурентов за счёт того, что количество подаваемого горючего, давление на впрыске и тот же угол опережения впрыска определяются и регулируются электронно за счёт использования блока управления. Тем самым система может автоматически выбирать оптимальные параметры и задавать их в процессе работы двигателя в разных условиях и режимах эксплуатации. На программном уровне здесь можно задать требуется параметры давления на впрыске, которое зависит от скорости движения, нагрузки на авто и прочих нюансов,
  • отсутствие высокого уровня шума. Среди всех своих конкурентов двигатели типа CRDI можно считать практически бесшумными. Да, совершенно беззвучно они работать не могут, но и создаваемый шумовой эффект незначительный. Это объясняется тем, что в системе используется так называемый фазированный впрыск. На определённых современных моторах количество фаз доходит до 9. Такая особенность влияет не только на улучшение скоростных характеристик автотранспортного средства. Также она способствует снижению уровня шума во время работы силовой дизельной установки,
  • топливо находится под высоким давлением. В стандартных дизельных моторах добиться высокого давления крайне сложно. Обычно этот параметр не превышает значения в 300 кг/см2. Если же говорить про CRDI, то такая система за счёт работы непосредственного впрыска достигает параметров более 2000 кг/см2.

Как вы можете наглядно видеть, у CRDI действительно обширный список объективных достоинств. Именно они позволяют этим моторам быть во многом приоритетным выбором для покупателя при приобретении автомобиля с дизельной силовой установкой.

CRDi двигатель автомобиля

Но прежде чем делать окончательные выводы относительно дизельных моторов с системой непосредственного впрыска солярки, сначала стоит изучить их характерные недостатки.

Особенности

D4HA двигатель, характеристики которого предоставлены выше, обозначается как D4HA 2.0 CRDI. Последняя приставка расшифровывается как Коммон Райл Директ, что в переводе на родной язык означает о наличии системы универсального впрыска топлива. Этот силовой агрегат устанавливался только на дизельные автомобили от корейских производителей, поскольку был разработан инженерами этих компаний. Но на автомобильном рынке в достаточном количестве также находятся и другие версии подобных силовых агрегатов. Например, TDI от Фольксваген, или CDI CRD от Мерседес.

Все силовые агрегаты, оснащенные системой прямого непосредственного впрыска топлива, имеют типичные неисправности и положительные качества. Проблемы D4HA не являются исключением из общих правил. Основным положительным качеством является то, что такие моторы отличаются сниженным потреблением топлива (всего порядка 7 литров в смешанном цикле) и очень чистыми выхлопными газами.

Одна из самых главных особенностей, которыми выделяются моторы Киа Cпортейдж D4HA, является то, что дизельное топливо подается к форсункам от общей рейки, которая удерживает солярку под большим давлением. Это довольно выгодное и существенное отличие от привычных конструкций силовых агрегатов, в которых топливный насос высокого давления ограничен в объеме нагнетания.

Это приводит к тому, что turbo дизельный двигатель D4HA имеете очень большое количество бесспорных преимуществ перед другими силовыми агрегатами:

  • Благодаря тому, что топливо эффективно распыляется напрямую в камеру сгорания, значительно увеличивается экономичность мотора.
  • Отзывы владельцев и другие фактические данные свидетельствуют также и о том, что большое давление способствует повышенной эффективности горения топлива. Это позволяет обеспечить резкое снижение выброса токсических веществ в окружающую среду.
  • Обеспечивается повышенная надежность мотора, так как топливо подается стабильно и никак не зависит от того, с какой частотой будет вращаться коленчатый вал и сколько дизеля будет в баке автомобиля.
  • Подача горючего осуществляется под лучшим управлением. Это обеспечивается благодаря тому, что в конструкцию силового агрегата был внедрен индивидуальный блок управления EDC, а также установке соленоидов, которые являются универсальными.
  • Фазированный впрыск обеспечивает очень низкий уровень шума во время работы силового агрегата, благодаря чему он может работать долго на холостых оборотах и при этом никому не мешать.

Неисправности TDI двигателей

Показатель надежности двигателей TDI достаточно высок, как говорят данные специализированных ресурсов. При правильном качественно организованном обслуживании его можно эксплуатировать миллионы километров.

Степень надежности современных компрессоров также возросла и порой достигает не менее ресурса самого двигателя. 150-200 тыс. км пробега- это средний ресурс большинства турбин.

Такой ресурс достигается за счет высокой температуры отработанных газов, которая может достигать 1000 градусов, а также большой частотой вращения, которая приближается к двумстам тысячам оборотов в минуту.

От исправности системы питания и от качества топлива напрямую зависит ресурс форсунок, что является недостатком.

Наиболее значимые меры, которые продлят жизнь слабым звеньям TDI:

– своевременная смена масла;

– периодическая смена воздушного фильтра;

– систематическая диагностика давления наддува.

Двигатели Turbocharged Direct Injection достаточно сложны при самостоятельном обслуживании, поэтому рекомендуется всегда обращаться в специализированные автосервисы.

Технические особенности

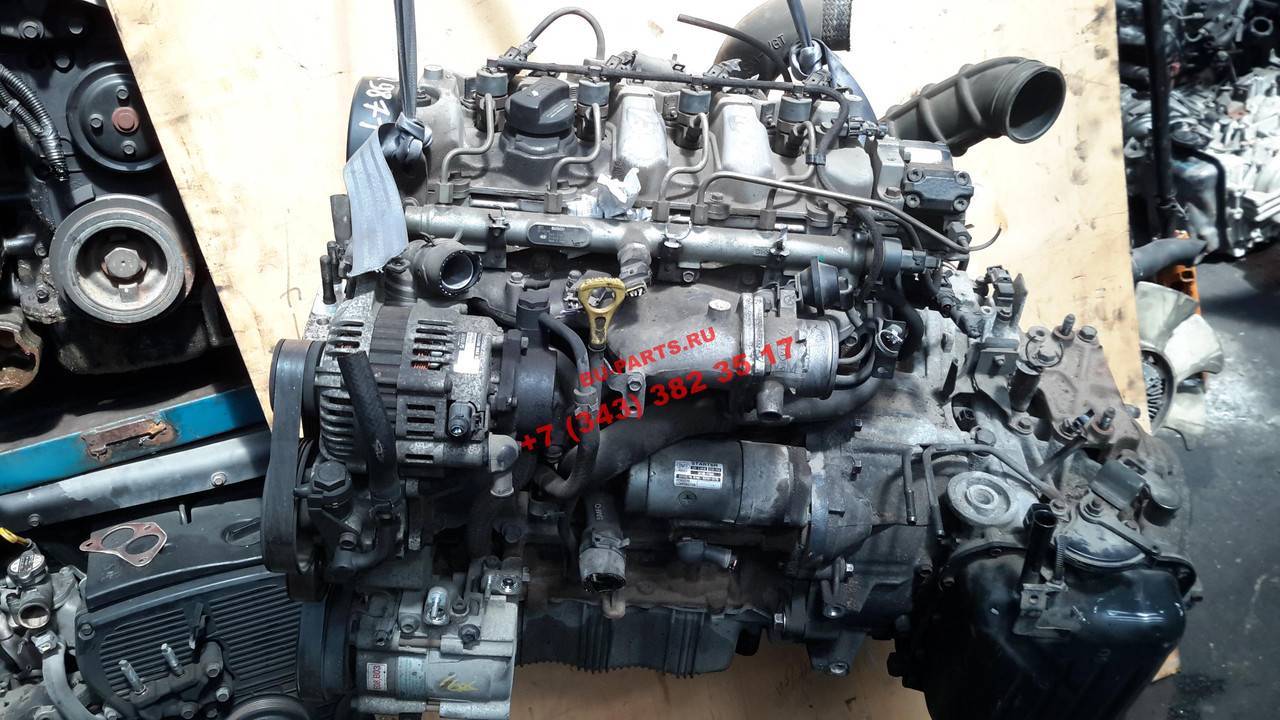

4-х цилиндровый дизельный двигатель D4EA корейцы разрабатывали совместно с VM Motori, где он обозначался RA 420 SOHC.

CRDi двигатель автомобиля
4-х цилиндровый дизельный двигатель D4EA

Раньше всех Д4ЕА стали устанавливать Kia и Hyundai, а после к ним присоединились Opel и Daewoo/Chevrolet где он именовался 2.0 VCDI Z20DMH. Базой D4EA стал блок цилиндров выполненный из чугуна, в котором установлен коленчатый вал обеспечивающий ход поршней в 92мм. Диаметр его цилиндров составляет 83мм. Этот диаметр, вкупе с таким ходом и даёт объём порядка 2-х литров.

Популярные статьи  Что такое круиз-контроль и как он работает

CRDi двигатель автомобиля
Шестнадцатиклапанная ГБЦ с одним распределительным валом

Этот блок цилиндров накрывается алюминиевой шестнадцати клапанной ГБЦ с одним распределительным валом и установленными гидрокомпенсаторами, так что дополнительно регулировать клапана не потребуется. Вращение распределительного вала осуществляется ременным приводом ресурсом в 90000км. После этого ремень ГРМ следует заменить. Замена производится с заменой всех сопутствующих деталей, и проведением всех необходимых регулировок.

CRDi двигатель автомобиля
Блок цилиндров D4EA выполненный из чугуна

Нагнетание воздуха в такой двигатель каким является Д4ЕА дизель, может осуществлять турбина. Такое решение повышает мощность.

Номер же мотора следует искать в районе стыка мотора и КПП над стыком.

Модификации D4EA

Двигатель Д4ЕА имеет несколько модификаций.

Так с 2000-го года и до самого конца 2005-го года производились моторы D4EA первой серии. В них использовали впрыск Common Rail, с давлением в 1350 бар, нагнетанием воздуха в цилиндр тут занималась турбина MHI TD-025M, работало всё это железо под управлением ЭБУ Bosch EDC15. Здесь устанавливался катализатор и EGR, мотор соответствует классу Евро-3

CRDi двигатель автомобиля

Мощность ДВС составляла 112, или 113 лошадиных сил при 4000 об/мин, что зависело от настройки оборудования. Крутящий момент же равнялся 245 Нм, при 1800-2500 об/мин.

Но с 2003-го года появляется 125-ти сильная модификация этого двигателя. Здесь уже устанавливалась турбина модели Garrett GT-1752V.

CRDi двигатель автомобиля
С 2003-го года уже устанавливалась турбина модели Garrett GT-1752V

В 2005-ом году, место на производственной линии занял мотор 2-го поколения, здесь уже использован впрыск Common Rail при давлении в 1600 бар. Применена турбина Garrett GTB-1549V. Разработчики понизили степень сжатия до 17,3, здесь также применена охлаждаемая система EGR, а для некоторых стран был установлен ещё и сажевый фильтр. ЭБУ применённая на таких моторах Bosch EDC16. Экологический класс Евро-4, а мощность этих двигателей поднялась и теперь находится на отметке 120-150 л.с. при 4000 об/мин.

CRDi двигатель автомобиля

Преимущества двигателя CRDi и его аналогов

Дизельный двигатель подобной конструкции, имеющий систему непосредственного впрыска, обладает рядом очевидных преимуществ перед обычными моторами:

  • Повышенная экономичность.

    За счет высокого давления, которое сохраняется в системе постоянно, появляется возможность более эффективно направлять дизельное топливо в работу. Сгорание топлива происходит максимально, из-за чего его тратится меньше на работу двигателя;

  • Экологичность. Снижение количества потребляемого топлива и максимально полное сгорание рабочей смеси ведет к тому, что снижается в целом токсичность выхлопа;
  • Постоянное давление топлива. В системах с непосредственным впрыском давление топлива не зависит от скорости вращения коленчатого вала, объема топлива и других показателей из-за постоянного нагнетания давления в топливной рейке;
  • Подача топлива за счет электронного блока EDC. Подъем игры в инжекторной форсунке происходит за счет команды электронного блока, передаваемой на управляемый соленоид. То есть для этого процесса не требуется воздействия со стороны топлива;
  • Электронное управление. Такие параметры как угол опережения впрыска, количество впрыскиваемого топлива и давление впрыска задаются программно в электронном блоке управления. Это позволяет подобрать оптимальные значения для различных режимов работы двигателя. На программном уровне, в том числе, можно задать давление впрыска, зависимое от параметров скоростного режима, нагрузки и так далее;
  • Низкий уровень шума. В рассматриваемых системах реализуется фазированный впрыск (в современных двигателях до 9 фаз). Помимо преимуществ для скоростных характеристик, фазированный впрыск позволяет снизить уровень шума от работы мотора;
  • Высокое давление топлива. Обычные дизельные двигатели не позволяют добиться давления выше 300 кг/см2 для топлива, тогда как в системах с непосредственным впрыском это значение выше 2000 кг/см2.

Особенности и преимущества

Первым делом автолюбителей интересует, что же это такое двигатель TDI и как расшифровывается используемая аббревиатура. На самом деле не сложно разобраться в том, что означает TDI и в чём суть этого мотора, если взглянуть на полное название. Полная расшифровка звучит как Turbocharged Direct Injection.

Подобные движки можно встретить не только среди модельного ряда WAG. Есть ряд автомобилей, где в качестве мотора выступает двигатель TDI. Это продукты компаний, с которыми сотрудничает Volkswagen.

Важно заметить, что сама аббревиатура TDI является запатентованной торговой маркой. WAG обладает эксклюзивными правами на неё

Это позволяет без каких-либо опасений покупать автомобиль и быть при этом уверенным, что двигатель принадлежит именно WAG

Это позволяет без каких-либо опасений покупать автомобиль и быть при этом уверенным, что двигатель принадлежит именно WAG.

Когда Audi вошла в состав WAG, автоконцерн Volkswagen очень быстро выбился в лидеры среди лучших производителей дизельных силовых установок. Используемые инновационные решения и новые технологии позволили получить огромный список преимуществ и привилегий. При этом главными достоинствами турбодизелей TDI считаются:

  • незначительная шумность во время работы;
  • превосходные показатели по крутящему моменту;
  • небольшой расход;
  • низкий уровень токсичности выделяемого выхлопа.

Хотя дизельные двигатели TDI обладают весомыми преимуществами по сравнению с конкурентами, наиболее весомыми называют прекрасный коэффициент полезного действия и экономичность. Эти два фактора предопределили успех проекта.

Подобных характеристик во многом удалось добиться за счёт более высокого давления впрыска. Если сравнивать с аналогами, у которых этот показатель находится на уровне 1350 бар и не выше, то TDI выдаёт 2050 бар.

В двигателе реализована система, в которой инжектор объединили с топливным насосом. Это позволяет контролировать все процессы впрыска горючего. Подобное нововведение позволило добиться высоких показателей крутящего момента с одновременной плавной работой в разных режимах.

Особая система подачи горючего обеспечивает равномерное и деликатное сжигание топлива, тем самым снижаются до минимума ударные нагрузки. Это привело уже к появлению другого преимущества в виде тихой работы и снижения уровня токсичности выхлопного газа.

Важным шагом для повышения эффективности работы дизеля стало внедрение аккумуляторной системы подачи, то есть Common Rail. С её помощью удалось избавиться от зависимости механизма впрыска от того, какой текущий угол поворота коленчатого вала и рабочий режим мотора. Тем самым были созданы условия для впрыска горючего в рабочие цилиндры под воздействием высокого давления даже тогда, когда мотор работает при минимальных нагрузках.

Несмотря на то, что аккумуляторная система подачи топлива не уступает традиционным системам по ремонтопригодности, а местами её превосходит, тут крайне важно использовать максимально качественное горючее. То есть TDI лучше заправлять на проверенных АЗС

CRDi двигатель автомобиля

Можно выделить несколько технологических особенностей этих двигателей, которые выделяют их на фоне конкурентов и позволяют говорить о некоторых уникальных, нестандартных или нетипичных решениях.

  1. Поскольку инжектор объединили с топливным насосом, система позволяет всесторонне контролировать механизм впрыска горючего. В итоге это привело к повышению крутящего момента, плавности и эластичности хода вне зависимости от текущего режима работы двигателя.
  2. Когда в двигателе происходит процесс сгорания солярки, это не сопровождается серьёзными ударными нагрузками, что происходит на многих аналогах. Тем самым удаётся обеспечить низкий уровень шума в работе силового агрегата.
  3. TDI характеризуются очень низкой концентрацией оксида азота в вырабатываемом выхлопе. Это объясняет достаточно адекватный уровень токсичности, чего многие другие дизельные моторы добиться не могут. Среди конкурентов именно TDI заслуженно и справедливо считается самым экологичным.

Подобные особенности выводят двигатель на лидирующие позиции. Это очень востребованный на рынке мотор, который во многом оправдывает свою стоимость.

Если подводить какой-то итог, то TDI справедливо можно назвать мощными, бесшумными, экологичными моторами, которые минимально загрязняют окружающую среду. Не удивительно, что в Европе наблюдается повышенный спрос на автомобили, оснащённые такими моторами.

Преимущества и недостатки системы CRDI

CRDi двигатель автомобиля

Не значительное присутствие токсичных элементов в отработанных газах, создается за счет полного сгорания топливно-воздушной смеси, причем происходит значительное увеличение мощности двигателя.

Основным отличием системы движка CRDI, является сохранение давления топлива на одном уровне и независимость от оборотов коленчатого вала, объема топлива и других различных факторов, которые смогли бы повлиять на впрыск при разных режимах работы двигателя.

За счет электронного блока управления при подаче топлива происходит открытие форсунок для впрыска. Конструктивной особенностью форсунок системы являются встроенные в них специальные электромагнитные соленоиды. Благодаря, которым все это было реализовано.

Также это является особенностью этой системы по сравнению с кулачковым ТНВД. В Common Rail в инжекторной форсунке игла поднимается за счет управления соленоидом, а не за счет давления горючего.

Также в системе происходит программное управление давлением впрыска, количеством топлива и углом опережения впрыска. То есть программа, прошита в ЭБУ и используется при разных условиях и режимах работы двигателя.

Нагнетание топлива и впрыск оказываются совершенно отдельными процессами. Что привело еще к одному преимуществу CRDI, а именно многофазный впрыск, самый минимум двухфазный. Исходя из скоростного режима, количества оборотов и нагрузки на двигатель можно динамично менять давление впрыска.

В Common Rail фазированный впрыск происходит за 1 рабочий такт, хотя раньше при разработке системы предполагался двойной впрыск

Большее внимание уделялось избавление от детонации. Сегодня разработанные системы предоставляют девять фаз топливного впрыска

Фазированный впрыск значительно снизил уровень шума работающего дизельного двигателя CRDI, что является еще одним преимуществом.

Точная дозировка топлива в рамках времени впрыска обеспечивается за счет высокого постоянного давления в рейке. В предшествующих разработках с обычным насосом высокого давления такой возможности не было. Все попытки изменить давление приводили к возникновению волнообразной пульсации в трубопроводах, от насоса к форсункам.

В результате чего при воздействии этих волн быстро выходили из строя трубопроводы. Поэтому в ТНВД давление за счет, которого происходит нагнетание топлива в форсунки строго ограничено. Стало ясно, что простые ТНВД не могут нагнетать давление 300 кг/см2. А система Common Rail изрядно превышает эту цифру. Система CRDI без разрушения системы и колебаний давления предполагает отметку до 2000 бар.

Наряду с достоинствами, мотор насчитывает ряд существенных недостатков. Одним из недостатков является чувствительность к качеству дизельного топлива. Многие элементы системы, а именно форсунки или насос мгновенно выходят из строя при попадании потусторонних малейших частиц или фракций.

Еще одним недостатком является высокая стоимость двигателей оснащенных системой CRDI, что в итоге увеличивает общую стоимость транспортного средства. Для четкой работы двигателя требуются множество электронных датчиков, которые заложены в конструкцию, поэтому такая система является сложной.

Поэтому исключается возможность ремонта в гаражных условиях, только в специализированных сервисах. Потому что для ремонта системы требуются специальные инструменты, диагностические стенды и различного вида оборудование.

При ремонте CRDI надлежит модульная замена запасных частей. А это приводит к дополнительным дорогостоящим затратам. Соответственно из перечисленных выше причин стоимость выполненных работ будет достаточно высока.

На основе выше изложенной информации становится ясно, почему на территории России многие владельцы автомобилей до сих пор расценивают систему питания дизельного двигателя Common Rail невыгодным решением. Все дело в качестве отечественного топлива и уровня обслуживания автомобилей с такими двигателями.

Все компоненты мотора CRDI изготовлены с повышенной точностью, то есть проникание в систему сторонних элементов не допускается. В условиях высокого давления детали после потребления некачественного дизтоплива мгновенно придут в негодность. А их замена подразумевает определенные сложности и повышенные расходы.

Поделитесь информацией с друзьями:

CRDi двигатель автомобиля

Реальные недостатки двигателя Hyundai 1.6

Большинство из перечисленных недостатков не имеют под собой реальных оснований. Их вполне можно считать мифами. Реальных же просчетов в конструкции двигателя Hyundai не так много. Это необходимость регулировки клапанов из-за отсутствия гидрокомпенсаторов и неподходящее расположение каталитического нейтрализатора для российских условий эксплуатации.

Двигатели рабочим объемом 1,6 л концерна Hyundai/Kia с распределенным впрыском топлива являются одними из самых беспроблемных на отечественном рынке. Более надежными можно считать только моторы, разработанные в прошлом веке. Например, К4М концерна Renault. Но характеристики моторов тех времен заметно скромнее.

Алгоритм диагностики системы common rail (CRDi)

Данный алгоритм базируется на личном опыте автора и, надеюсь, поможет Вам найти саму неисправность, или хотя бы сократит время на ее поиски.

И так, авто заводится плохо или не заводится вообще. Стартер крутит нормально (300 об\мин), топливо в норме (по сезону или авто в тепле)

Проверяем давление в трубках от насоса на топливном баке до ТНВД и принимаем меры.

Если давление > 2-2,5 бар но топливо в рампе нужного давления не имеет, проверяем подсос воздуха – лучший вариант, если нет видимых течей на трубках топливной системы низкого давления, а на рампе Вы течь увидите сразу! поставить прозрачную врезку на трубку возле топливного фильтра и понаблюдать. Если воздух не наблюдается, то Вам на замену или ремонт ТНВД.

Основная проблема такой диагностики в том, что все достаточно приблизительно и делается «на ощупь». Поездка в сервис и сканирование ошибок никогда не повредят. Но и сканнер не всегда дает результат.

И еще – можно попробовать «дать наркоз» – т.е. баллончик для облегчения запуска двигателя – открываем воздушный фильтр и делаем 1 впрыск.

Быстро прихлопываем крышку, а помощник уже крутит стартер – через 2-3 сек должна запуститься и если заработает и поедет – проверяйте форсунки. Если двигатель заглушили и уже через 5-7 сек он запускается даже горячим только после длительной прокрутки или не запускается – это скорее всего тоже форсунка «льет». При исправных форсунках, нормальном топливе и плюсовых температурах механически исправный двигатель запускается через 2-3 сек.

Источник

Двигатель SDI

SDI. Saugdieseldirekteinspritzung. Название бренда (производное от «всасывания дизельного впрыска» или «всасывание Дизеля прямого впрыска» было принято для того, чтобы различать между более ранними и менее эффективными непрямыми инжекторными двигателями, называется

SD

или » Всасывающий Дизель» (

Saugdiesel

), который также были произведены Volkswagen Group.

Моторы класса SDI отличаются продолжительностью «жизни» и простотой конструкции. Большие пробеги для SDI — не проблема, моторы очень выносливы и надежны, однако если ремонт все же потребуется, то стоимость его вряд ли вас обрадует.

Обзор неисправностей

Двигатель J3 имеет совершенно типичные для моторов данного типа «болезни»:

Стук внутри ДВС 1) Изношены пальцы поршней. 2) Эллипсность гильз. 3) Неисправность гидрокомпенсаторов. 4) Провернуло вкладыши. 1) Требуется капитальный ремонт двигателя. 2) Требуется капремонт с расточкой ЦПГ под ремонтные размеры. 3) Разбор ГБЦ, промывка или замена гидротолкателей, также при возникновении такой неисправности рекомендуется сменить производителя масла. 4) Требуется капитальный ремонт силового агрегата, либо проточить коленвал и установить вкладыши ремонтного размера.
Повышение расхода масла 1) Износ маслосъемных колец, а также возможна выработка ЦПГ. 2) Задубели маслоотражательные колпачки. 3) Выработка эллипса в гильзах. 1) Проверить, возможно ли, заменить только поршневые кольца. Если возможно, то все просто — новые кольца решат проблему. В худшем случае поможет капремонт двигателя. 2) Дефектовка ГБЦ, проверка или замена направляющих клапанов, замена маслосъемных колпачков. 3) Капитальный ремонт двигателя с расточкой ЦПГ под ремонтные размеры.
Мотор заводится и глохнет Проблемы с Common Rail Delphi, неисправность ЭБУ, забитые фильтрующие элементы, неисправность сигнализации. Полная диагностика двигателя и всех его систем. Ремонт возникшей неисправности. Замена фильтрующих элементов.
Плавающие обороты 1) Неисправность системы питания Common Rail Delphi. 2)Подсос воздуха. 3) Забитые фильтрующие элементы. 4)Глюк электронного блока управления. 1) Дефектовка и ремонт системы питания. 2) Поиск и устранение подсосов воздуха. 3) Замена фильтрующих элементов. 4) Обнуление ЭБУ путем снятия клеммы с АКБ на 10 минут.
Повышенная вибрация 1) Проблемы с топливной системой, подсос воздуха. 2) Разница в компрессии между цилиндрами более 3 атмосфер. 1) Устранение подсоса воздуха, диагностика и ремонт топливной системы. 2) Диагностика состояния мотора, измерение компрессии, в худшем случае капремонт двигателя.

Кроме того, на турбированных версиях одной из характерных проблем является износ турбины. Возникает это в основном из-за двух причин — износ или попадание пыли в турбину. В любом случае начинается заброс масла во впуск. Это может вызвать разнос двигателя. Именно поэтому требуется следить за состоянием турбины и вовремя ее обслуживать.

CRDi двигатель автомобиля

Турбина нередко доставляет проблемы владельцам моторов J3.

В целом агрегат достаточно надежен. Конструкция его проста, поэтому любые технические работы с данным мотором может выполнить обычный автомобилист. Капремонт также можно выполнить своими руками.

Описание системы

Термин Common Rail с английского на русский дословно переводится «общая магистраль». Исходя из перевода данного термина именно это определение заложено в принципе работы данной системы. При ее создании был спроектирован новый дизельный двигатель CRDI с непосредственным впрыском топлива в цилиндр.

Мотор CRDI получил улучшенные характеристики по динамике и мощности, которые пошли в сравнение с аналогами характеристик бензиновых двигателей. Для программного управления режимами двигателя был разработан специальный электронный блок. Последним шагом в разработке этой системы стала подача топлива под высоким давлением в общую магистраль.

Для любого дизельного двигателя характерны различные режимы работы и переменные нагрузки. При работе двигателя возникает различная нагрузка, независящая от оборотов коленчатого вала. Возникает вопрос, как стабилизируется высокое давление в системе?

Для этой цели был установлен блок управления, который сохраняет высокое давление в системе за счет изменения объема работы топливного насоса. Причем самое максимальное давление создается, когда обороты коленчатого вала достигают минимального значения.

От условий работы мотора, ЭБУ за счет подачи различных импульсов приводит в действие простые форсунки, которые снабжены электромагнитными или пъезоэлектрическими клапанами.

Преимущество Common Rail заключается в оптимальной работе двигателя. Максимальная отдача выгорания топлива в цилиндрах CRDI тесно связана с большой точностью электронного блока и высокого давления впрыска. Причем оптимальные результаты достигаются на всех режимах работы двигателя. Исходя из этого, происходит понижение расхода топлива и снижается показатель токсичности выхлопных газов.

За счет создания CRDI, обладающей значительным потенциалом, отрасль дизельных двигателей получило широкое развитие. Всем известно, что необходимо развивать технологии по снижению выбросов выхлопных газов в атмосферу. Поскольку нормы экологии по токсичности регулярно увеличиваются. За счет всех этих условий Common Rail в дальнейшем будет усиленно развиваться.

Возможные проблемы с CRDI

Так например, хотя Common Rail Direct Injection и надежнее обычных систем с ТНВД, высочайшая точность всех деталей и элементов, а так же наличие множества электронных компонентов, делают ее не столь уж и надежной. Усложнение системы, практически всегда ведет к снижению ее надежности. Особенно это ощущается отечественными автомобилистами. Ведь важнейшим параметром для длительной и стабильной работы CRDI двигателя, является качество топлива. А на отечественных АЗС с этим часто возникают серьезные проблемы. Вот так, просто и незаметно плохая солярка убивает даже самые надежные и качественные моторы.

Дороговизна ремонта или замены элементов CRDI двигателя, факт так же хорошо известный владельцам таких машин. Цена ремонта современных дизельных моторов на порядки превосходит стоимость тех же работ для моторов, работающих на бензине. К тому же, для проведения ремонта в таких моторах нужно специальное оборудование и высококлассные профессионалы. И если с первым проблем вроде бы не так много, то опытный специалист по ремонту дизельных двигателей, особенно в провинции, это настоящее сокровище.

Ну и конечно же, особенности климата, а конкретнее низкие температуры зимой, так же могут создавать серьезные помехи для нормальной работы мотора на тяжелом топливе, независимо от системы этого мотора. И приходится устанавливать догреватели топлива, автономные печки и другое оборудование, призванное снизить негативное влияние мороза на дизельное топливо. Так же с этой целью используют различные антигели и другие присадки.

В общем-то, правильный подбор вспомогательных средств позволяет устранить большинство ситуаций, когда в морозы дизельный автомобиль отказывается запускаться. Но ведь с бензиновыми моторами таких проблем вообще не возникает. Вот и стараются люди без лишней нужды с дизелями не связываться. Тем не менее, с каждым годом их становится все больше на наших улицах и дорогах. Появляются специалисты, способные качественно ремонтировать CRDI и другие виды дизельных моторов, улучшается качество солярки, появляется и расширяется опыт эксплуатации подобных систем. Все это способствует росту числа машин, работающих на тяжелом топливе.

В итоге, можно сказать, что Common Rail Direct Injection на сегодняшний день, это лучший вариант системы для дизельного двигателя и при бережном к нему отношении, такой мотор сполна проявит все свои достоинства и позитивные качества. Между тем, у таких моторов есть ряд недостатков, которые заставляют хорошенько подумать перед приобретением автомобиля оснащенного двигателем CRDI.

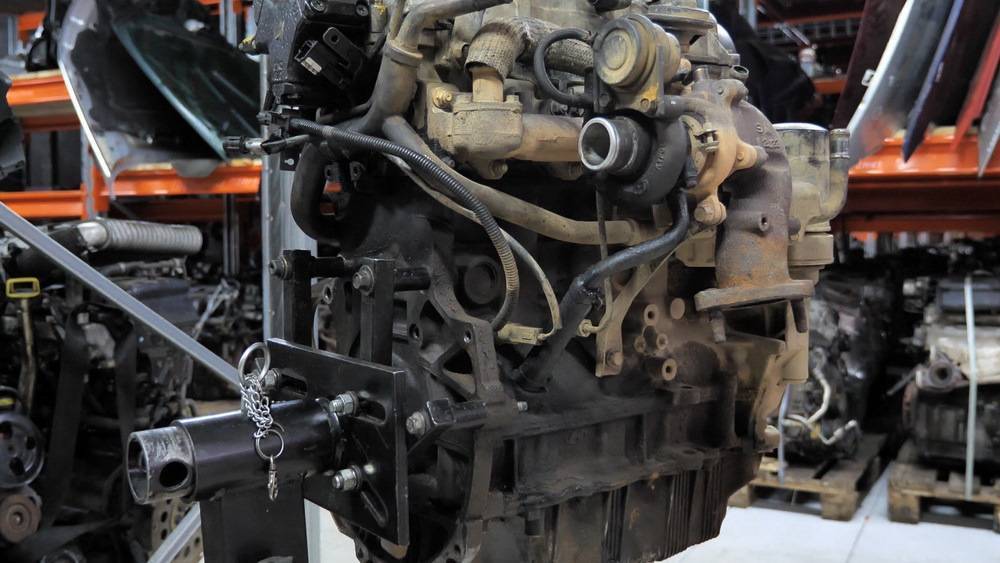

Чем хорош дизельный двигатель 2.0 CRDI (D4EA)?

В двухтысячном году начался выпуск первых корейских турбодизелей, получивших систему Common Rail. Первым в семействе CRDI стал четырехцилиндровый двухлитровый мотор D4EA, далее инженеры выпустили трехлитровый мотор на полтора литра – D3EA. Также состоялся выпуск 2,2-литровой версии с обозначением D4EB.

АвтоСтронг разобрал первую версию силового агрегата 2.0 CRDI. Подробнее о двигателе – в видео и статье:

Нужен контрактный двигатель Hyundai или Kia 2.0 CRDI (D4EA)? Закажите его в каталоге «АвтоСтронг»: доставим по Беларуси, в любой регион России и Казахстана, оформим гарантию на 30 дней.

Силовой агрегат 2.0 CRDI (D4EA) получил чугунный блок и ГБЦ из алюминия с шестнадцатью клапанами и 1 распредвалом. В приводе ГРМ используется зубчатый ремень.

Мощность мотора составляет от ста двенадцати до ста пятидесяти лошадиных сил, причем все моторы мощнее ста двадцати пяти лошадиных сил получили турбину с изменяемой геометрией Garrett. У нас на разборке – базовая и популярная в России версия, получившая турбину с перепускным клапаном.

Существующие аналоги

Поскольку полноправными авторами двигателя CRDI являются инженеры компаний Hyundai/KIA, все остальные, конструктивно схожие и во многом идентичные моторы правильно называть аналогами.

К тому же компании, выпускающие схожие силовые установки, используют свои варианты маркировки. Стоит выделить несколько действительно достойных аналогов:

  1. Компания FIAT предлагает в своих моделях дизельный силовой агрегат, во многом напоминающий корейский CRDI. Только итальянская конюшня маркирует свой двигатель как CDTI.
  2. Схожий мотор присутствует в арсенале ведущего американского автопроизводителя в лице компании Ford. На их машинах предлагаются дизельные агрегаты с непосредственным впрыском, которые носят название TDCI.
  3. Ещё один американский автогигант General Motors комплектует свои машины дизельными моторами. Их идентифицируют по аббревиатурам VCDI или CDTI, как и в случае с FIAT.
  4. И конечно же нельзя не отметить компанию Volkswagen, у которой присутствует линейка двигателей типа TDI.

Некоторые другие компании также располагают аналогами корейского CDRI, но они не такие популярные и распространённые, как рассмотренные аналоги.

Все представленные моторы во многом похожи друг на друга и их объединяет одна общая концепция. При этом определённые конструктивные отличия между ними есть. Но если учитывать только основу, то всё это дизельные силовые установки, оснащённые системой прямого впрыска дизтоплива.
