Что такое DSG в автомобиле: особенности преселективной роботизированной КПП с двумя сцеплениями

Что такое мехатроник

Мехатроник — это электронно-гидравлический блок, устанавливающийся в преселективную коробку переключения передач DSG в моделях VAG. Dsg — это аббревиатура, в переводе с немецкого языка Direkt Schalt Getrieb — коробка прямого включения передач. В свою очередь, что такое преселективная коробка? Это коробка с двойным действием, то есть по сути — полуавтомат, который состоит из двух механических КПП с умной системой переключения с одной на другу.

Что такое DSG в автомобиле: особенности преселективной роботизированной КПП с двумя сцеплениями

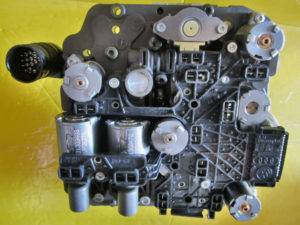

Так выглядит мехатроник

Что такое DSG в автомобиле: особенности преселективной роботизированной КПП с двумя сцеплениями

Если все узлы всей КПП работают отлично, то мехатроник эффективно управляет роботизированной КПП. ЭБУ, обработав данные с датчиков, подбирает оптимальный момент, когда надо повысить или понизить передачу.Кроме этого, мехатроник ДСГ следит за работой фрикционной муфтой и взаимодействует с другими элементами системы. Если мехатроник сломается, то машина дальше ехать не сможет, что иногда возможно с классической коробкой автомат.

Что такое DSG в автомобиле: особенности преселективной роботизированной КПП с двумя сцеплениями

Первые образцы АКПП имели блоки встроенной памяти с записанными микропрограммами. Эти программы управляли работой коробки. Эти программы нельзя было перезаписать.

Потом появились модели коробок, в которых можно было перезаписать программы для разных режимов эксплуатации авто. Таким образом, возможность перепрошить АКПП сделала режим работы системы гибкой. Сейчас конструкции коробок автомат становятся сложнее, принцип их работы меняется.

Новое поколение коробок DSG также можно прошивать и изменять условия работы. Коробки в которых есть мехатроник, адаптивны, алгоритмы по которым работают такие коробки сложные.

Как заменить масло коробки самому

Процесс состоит из нескольких этапов.

  • Подъем автомобиля на подъемник или заезд на смотровую яму.
  • После этого двигатель следует заглушить, а селектор коробки перевести в положение Parking.
  • Далее откручивается сливная пробка коробки.

Что такое DSG в автомобиле: особенности преселективной роботизированной КПП с двумя сцеплениями

После этого из поддона коробки выльется примерно литр старой трансмиссионной жидкости. Далее ключом-шестигранником снимается трубка контроля, и начнет литься остаток масла из АКПП.

Что такое DSG в автомобиле: особенности преселективной роботизированной КПП с двумя сцеплениями

Крышка фильтра коробки откручивается на два оборота, затем следует дождаться, пока остатки жидкости стекут в полость картера, снять крышку целиком и заменить фильтр.

Что такое DSG в автомобиле: особенности преселективной роботизированной КПП с двумя сцеплениями

Следующий шаг – заливка в коробку нового масла.

Можно делать это непосредственно через корпус фильтра, но процесс тогда займет довольно много времени, литр жидкости будет заливаться в коробку около 10 минут.

Что такое DSG в автомобиле: особенности преселективной роботизированной КПП с двумя сцеплениями

Можно поступить иначе, заранее приобретя переходник в отверстие маслосливной пробки с прозрачным шлангом около 2 метров длины. Один конец вкручивается в отверстие коробки, на второй насаживается воронка, которую следует закрепить, например, на боковом зеркале, чтобы создавалась разница высот. Лить нужно 5-6 литров.

Потом следует завести двигатель и прогреть коробку последовательным переключением режимов акселератора.

Это нужно, чтобы масло в коробке прогрелось, и водитель мог проконтролировать его уровень. Далее воронка выкручивается, и на ее место ставится оставшаяся масляная бутыль/канистра. Емкость ставится ниже коробки – то есть на пол. Излишки жидкости станут стекать в сосуд. Когда поток прекратится, и останутся лишь небольшие капли, переходник откручивается, и пробка возвращается на место.

Что такое DSG в автомобиле: особенности преселективной роботизированной КПП с двумя сцеплениями

Туго закручивать ее пока не стоит. Двигатель режимы коробки, селектор возвращается в Parking.

Далее пробка снова отвинчивается, если остались излишки масла, им нужно дать стечь до уровня переливного шланга.

При их отсутствии процедура добавления повторяется до достижения нужного уровня. После завершения пробка DSG, вместе с уплотнением, вкручивается на штатную позицию.

Согласно официальным рекомендациям, крайне важно, чтобы температура масла в процессе проверок соответствовала 35 градусам. Именно для этого нужно «прогревать» коробку DSG

В автосервисах температурные параметры жидкости контролируются специальным прибором другим автомобильным компьютером/программой с коммуникационным интерфейсом VAG-Com:

Что такое DSG в автомобиле: особенности преселективной роботизированной КПП с двумя сцеплениями

Без прибора придется полагаться исключительно на тактильные ощущения, что, в теории, может привести к пере- или недоливу масла, которые одинаково вредны для DSG. На практике же многие автовладельцы проводят процедуру самостоятельно, без ущерба для АКПП.

Как видно, трансмиссия DSG 6, несмотря на достаточно сложное техническое устройство, показывает достаточно высокую надежность при соблюдении должных правил эксплуатации, а сервисная процедура замены масла доступна даже простому автолюбителю без специальных знаний. Коробка DSG обеспечивает высокие динамические характеристики авто и уровень комфорта пользователя.

Что такое коробка DSG

Среди автомобилистов о коробке передач с маркировкой DSG ходит много легенд. Часть из них имеет подтверждение, а часть – не всегда соответствующих реальности. Чтобы понимать, что это такое и как функционирует в реальности, необходимо самому разбираться в устройстве.

За счет дублирования сцепления переход с одной передачи на другую в подобных автомобилях обеспечиваются оптимальные характеристики:

  • получается практически молниеносное переключение скоростей;
  • повышается эксплуатационная эффективность;
  • автомобиль имеет возможность быстрого разгона.

В классических МКПП или стандартных «роботах» в процессе перехода от одной ступени к другой водитель с помощью манипуляций или «робот» за счет автоматики выводит единственный диск сцепления из соединения с маховиком. Следующей операцией является включение нужной передачи. Завершается цикл возвратом диска в первоначальное (рабочее) положение.

При таком подходе не происходит передача крутящего момента от мотора на КПП в период, пока не войдут в зацепление нужные шестерни трансмиссии. Машина за это время успевает лишиться динамики.

Виды трансмиссии прямого переключения

В настоящий момент существует две разновидности коробок ДСГ:

  • шестиступенчатая (DSG-6);
  • семиступенчатая (DSG-7).

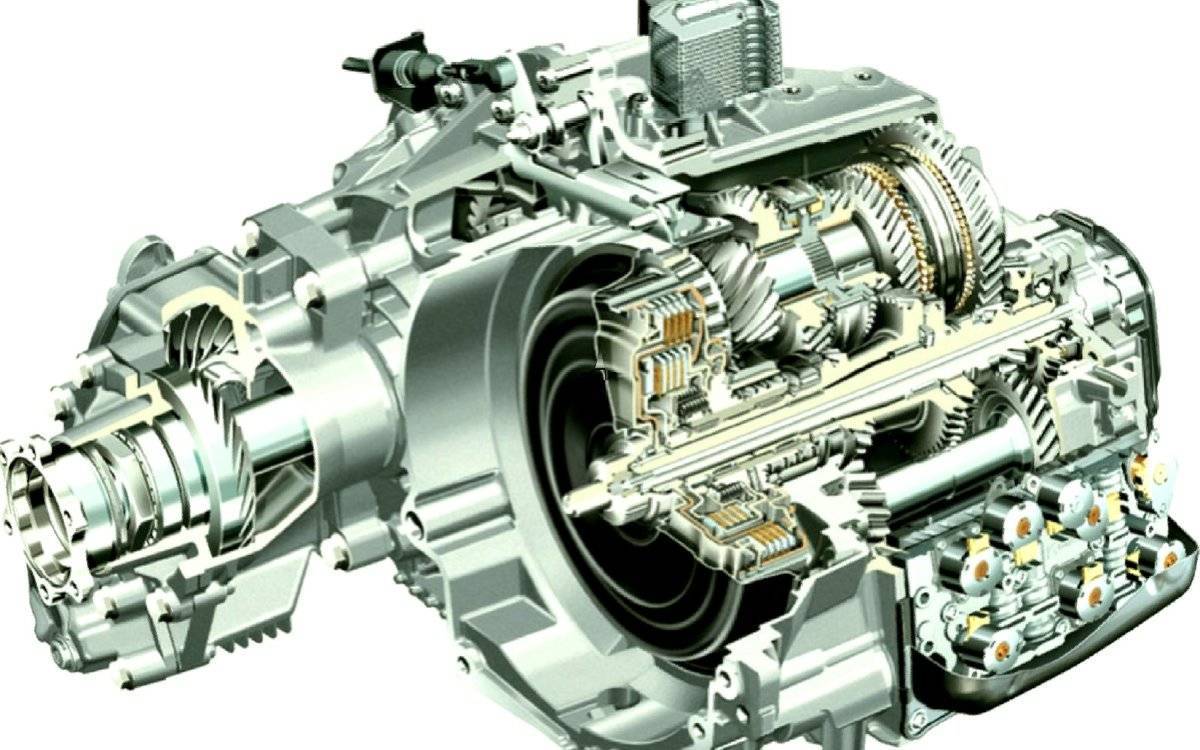

DSG 6

Что такое DSG в автомобиле: особенности преселективной роботизированной КПП с двумя сцеплениями

Первой преселективной (роботизированной) КПП являлась шестиступенчатая DSG, которая была разработана в 2003г.

Конструкция DSG-6:

  • два сцепления;
  • два ряда ступеней;
  • картер;
  • Мехатроник;
  • дифференциал КПП;
  • главная передача.

В DSG-6 используется два сцепления мокрого типа, которые неизменно находятся в трансмиссионной жидкости, обеспечивающей смазывание механизмов и охлаждение дисков сцепления, тем самым продляя эксплуатационный период КПП.

Два сцепления передают вращающий момент на ряды ступеней коробки. Ведущий диск КПП соединяется с муфтами маховиком специальной ступицы, объединяющей ступени.

Основные компоненты Мехатроника (электрогидравлического модуля), расположенного в корпусе КПП:

  • золотники распределения КПП;
  • мультиплексор, вырабатывающий управляющие команды;
  • электромагнитные и регулировочные клапана КПП.

При изменении положения селектора включаются распределители КПП. Ступени изменяются при помощи электромагнитных клапанов, а корректирование положения фрикционных муфт происходит при помощи клапанов давления. Эти клапаны являются «сердцем» КПП, а Мехатроник – «мозгом».

Мультиплексор КПП осуществляет управление гидравлическими цилиндрами, которых в такой КПП 8 штук, но одновременно функционирует не более 4-х клапанов КПП. В различных режимах КПП работают разные цилиндры, в зависимости от необходимой ступени.

Популярные статьи  Автомобильные дворники: как часто менять

Передачи в DSG-6 сменяются циклически. Одновременно задействованы два ряда ступеней, только один из них не используется – находится в режиме ожидания. При изменении передаточного момента сразу задействуется второй ряд, переходя в активный режим. Такой механизм функционирования КПП обеспечивает смену передач менее чем за доли секунды, движение транспорта при этом происходит плавно и равномерно, без медлительности и рывков.

DSG-6 является более мощной роботизированной КПП. Крутящий момент мотора автомобиля с такой КПП порядка 350 Нм. Весит такая коробка под 100 килограмм. Трансмиссионного масла для DSG-6 требуется более 6 литров.

На данный момент DSG-6 в основном устанавливается на следующие транспортные средства:

  • Seat (Alhambra, Toledo);
  • Skoda (Octavia, SuperB);
  • Audi (TT, Q3, А3);
  • Volkswagen (Tiguan, Golf, Jetta, Passat).

Коробки ДСГ оснащаются Типтроником, осуществляющим перевод коробки в режим ручного управления.

DSG 7

Что такое DSG в автомобиле: особенности преселективной роботизированной КПП с двумя сцеплениями

DSG-7 была разработана в 2006 году специально для автомобилей эконом-класса. Коробка DSG весит 70-75 кг. и содержит объем масла менее 2-х литров. Данная КПП устанавливается на бюджетные машины с крутящим моментом двигателя не более 250 Нм.

На сегодняшний момент DSG-7 в основном устанавливается на следующие автомобили:

  • Audi (TT, Q3, А3);
  • Seat (Leon, Ibiza, Altea);
  • Skoda (Octavia, Fabia, SuperB);
  • Volkswagen (Tiguan, Golf, Jetta, Passat).

Основным отличием ДСГ-7 от ДСГ-6 является присутствие 2-х сухих дисков сцепления, не находящихся в трансмиссионной жидкости. Такие изменения позволили уменьшить расход топлива, снизить стоимость сервисного обслуживания.

Коробка ДСГ (DSG) и Powershift: особенности и отличия

Итак, роботизированные коробки передач с двумя сцеплениями фактически являются своеобразным симбиозом «механики» и гидромеханического «автомата». Если коротко, такой робот представляет собой две механические коробки, которые объединены в одном корпусе. Одна КПП отвечает за четные передачи, тогда как другая за нечетные.

Каждая из этих «двух» коробок имеет свое отдельное сцепление, причем это не гидротрансформатор, как в случае с АКПП или вариатором. Сцепления выполнены по аналогии с МКПП, бывают «сухими» (пакеты работают без масла) и «мокрыми» (пакеты находятся в масляной ванне).

Коробки – робот данного типа ставятся на разные автомобили с учетом максимального крутящего момента ДВС. Как правило, «мокрое» сцепление встречается на автомобилях с мощным двигателем, так как считается более выносливым и надежным.

Работой трансмиссии и пакетами сцепления управляет элемент под названием мехатроник. Мехатроник представляет собой сложное устройство (ЭБУ АКПП и гидроблок), являясь «мозгом» роботизированной коробки передач.

Благодаря такой конструкции, пока автомобиль движется на одной передаче, следующая передача также выбрана и включена. В момент переключения ЭБУ остается только размокнуть сцепление предыдущей передачи и задействовать сцепление следующей.

В результате преселективная коробка мягко и очень быстро переключается, что обеспечивает почти непрерывную тягу, отсутствие рывков и высокий комфорт. При этом нет потерь, как в АКПП, такой робот экономичен, сама трансмиссия дешевле и проще в изготовлении по сравнению с классическим гидромеханическим автоматом.

Первыми данную КПП начал активно продвигать Volkswagen, оснащая роботом DSG почти все свои модели. Трансмиссия Powershift находится на втором месте после DSG и сегодня устанавливается на подавляющее большинство моделей Ford.

Что касается отличий, для Volkswagen DSG сами коробки, компоненты для них, а также программное обеспечение реализует компания Borg-Warner. Для Ford Powershift трансмиссию, ПО и комплектующие поставляет фирма Luk, а также Getrag.

Однако если говорить о том, чем отличается DSG от Powershift, основные отличия можно выделить в количестве передач и настройках (программном обеспечении), а не в самой конструкции. Другими словами, принцип работы этих КПП одинаков, также большинство узлов и составляющих компонентов устроены похожим образом, однако настроены коробки немного по-разному.

Виды коробок DSG: DSG-6 и DSG-7

Коробки DSG бывают 6-и и 7-и ступенчатыми. При этом DSG 6 является «мокрой», тогда как DSG 7 «сухой». Первый вариант рассчитан на больший крутящий момент и ставится на мощные автомобили концерна VAG. Версия DSG 7 ставится на машины с менее мощными ДВС. Первой была разработана шестиступенчатая DSG 6.

Сцепление в такой коробке работает в масляной ванне. По этой причине данный тип КПП называется «мокрым». К недостаткам можно отнести потерю мощности из-за большого количества масла и необходимости реализации его подачи. Версия DSG7 появилась позже, имеет «сухое» сцепление. При этом надежность такой конструкции снизилась, данный тип КПП имеет больше проблем и меньший ресурс.

Как устроена роботизированная коробка передач

Даже те, кто прекрасно знают и понимают, что это такое плюс что представляет собой набирающая стремительно популярность роботизированная коробка передач, до конца не понятно как все устроено, и чем она отличается от «автомата». Ранее вкратце было сказано, что данное устройство самостоятельно отпускает сцепление, точно также, как бы это было при механике, но только выжимает его в таком случае водитель, и моментом включает передачу, осуществляется это посредством специального блока питания, отправляющего соответствующие команды 2-ум современным сервоприводам. Сам водитель и его манера езды для устройства автомобильной РКПП своими действиями формируют соответствующую информацию, на основе которой роботизированная КПП будет работать. Полностью управление роботом берет на себя специализированный электронный блок, работающий по определенному, заложенному специалистами алгоритму. Устройство имеет плюсы и минусы, но самый главный плюс робота в следующем: он в себе объединил такие вещи, как удобство и даже простоту эксплуатации «автомата» и ощутимая экономичность и проверенная надежность «механики», что значит: такая КПП непременно должна завоевать сердца автомобилистов.

Бывают такие моменты в эксплуатации автомобиля что вам нужен не один мастер а скажем сразу и электрик и ходовик, вам на помощь придет автосервис Сенатор полного цикла ремонта авто, вам там помогут отремонтировать сразу все возможные поломки в авто.

Специалисты уверяют, РКПП принадлежит к серии «автомат», по той причине, что когда хотя бы 1 из процессов в коробке автоматизировано, то он соответственно и относится к этой категории. Основой для робота послужила классическая механическая коробка, оснащенная электронным блоком, но по конструкции они в любом случае имеют свои отличия и специфику.

Продолжаем выяснять, что это такое «робот». Любая автоматическая трансмиссия имеет фрикционное сцепление. Как правило, установлен дисковое сцепление, или же целый пакет фрикционных дисков. На РКПП в более современном исполнении установлено 2 таких диска сцепления, и это как раз позволяет без какой-либо потери мощности своевременно и точно передачи переключать.

Самое главное, чем отличаются современные «роботы» — по отпуску сцепления, плюс по приводу переключения скоростей

Дополнительно важно отметить, что привод бывает исключительно электрическим и во 2-ом случае гидравлическим, других нет и быть не может. Каждый из указанных приводов имеет свои плюсы и минусы, которые очевидны каждому водителю индивидуально

Популярные статьи  Ошибка P0113 – выход из строя датчика температуры всасываемого воздуха

Электрический мотор так сказать выполняет всю задачу в специальном электрическом приводе, а уже в гидравлическом, поставленную основную задачу выполняют гидравлические специальные цилиндры, выполняющие свою работу по поступающему к ним сигналу встроенных в систему электромагнитных клапанов.

В системе электрический привод имеет следующий плюс: он мало потребляет энергии, в то время как плюс гидравлического привода в системе – это высокая скорость при переключении скоростей.

Важно выяснить и какие недостатки встречаются у каждой из систем? Электрическая – слишком низкая скорость переключения, далее гидравлическая — это весьма высокая потребность в энергии, следовательно такие роботизированные коробки часто ставят на дорогостоящие автомобили, с блоком электрическим оснащают авто бюджетной категории. Когда получает соответствующий сигнал системный электронный блок от датчиков, то создается некий стиль переключения скоростей, и отправляет сразу же его системам, так сказать подчиняющимся ему, а они начинают работать по этой самой системе

Следует добавить, что электронный блок всегда и совместно работает с силовым агрегатом и системой ABS. Продолжим выяснять, что значит РКПП и какими качествами обладает

Когда получает соответствующий сигнал системный электронный блок от датчиков, то создается некий стиль переключения скоростей, и отправляет сразу же его системам, так сказать подчиняющимся ему, а они начинают работать по этой самой системе. Следует добавить, что электронный блок всегда и совместно работает с силовым агрегатом и системой ABS. Продолжим выяснять, что значит РКПП и какими качествами обладает.

Особенности разных видов роботизированных коробок передач

Как уже было сказано выше, робот с одним сцеплением достаточно прост конструктивно, однако его минусом считается большой промежуток  времени во время переключения передач. В движении это часто приводит к толчкам, провалам, рывкам и т.д.

Получается, заметно страдает комфорт. В результате была разработана коробка робот  с двумя сцеплениями. Такая коробка переключает передач намного быстрее, то есть практически незаметно для водителя. При этом при переключениях передач не происходит разрыва потока мощности, что положительно сказывается на динамике, экономичности и ездовых характеристиках.

Если просто, данная КПП представляет собой сразу две МКПП в одном корпусе. Одна коробка отвечает за четные передачи, тогда как другая за нечетные. Каждая из коробок имеет свое сцепление, что и позволяет  заранее выбрать следующую передачу и уже практически включить ее, пока автомобиль еще движется на предыдущей передаче.

Включение происходит почти моментально, а сам агрегат называется преселективная коробка передач (от англ. preselect, что означает  предварительный выбор). Преселективный  робот с двумя сцепления получился эффективным и компактным, что позволяет ставить данную КПП на разные автомобили.

Поскольку основу робота составляет классическая «механика», при проектировании этого вида трансмиссии используются уже готовые варианты коробок передач. Такое конструктивное решение позволяет получить высокие рабочие показатели всего узла. Например, у известного робота SMG, которым комплектует свои модели BMW, использована базовая шестиступенчатая МКПП дополненная сцеплением с электрогидравлическим приводом.

Роботизированная КПП на автомобиле может быть оборудована гидравлической либо электрической системами управления переключением позиций и включения сцепления. В системе с гидроприводом (электрогидравликой) органами исполнения команд роботизированной коробки выступают гидроцилиндры с электромагнитными клапанами, а в электрическом типе привода эти элементы представлены шестереночной передачей и электромотором.

https://www.youtube.com/watch?v=wMnRfzSAb7U

По этой причине электроприводные роботизированные КПП устанавливают на автомобили бюджетного класса, а гидроприводные — на более дорогие транспортные средства. Такое конструктивное решение позволяет использовать трансмиссию-робот практически на любом типе транспортного средства.

Некоторые режимы работы РКПП получила от автоматической коробки, а именно:

  • «N» — нейтраль. Режим, при котором крутящий момент на колеса от КПП не передается. То есть двигатель работает, на коробку передается вращение, но из-за положения шестерен на колеса оно не передается. Используется при длительной стоянке авто, перед началом движения, после остановки;
  • «R» — движение задним ходом. Здесь все просто, водитель переводит селектор в это положение и авто движется назад.

Другие же режимы роботизированной коробки имеют свое обозначение:

  • «А/М» или «Е/М» — движение вперед. Этот режим соответствует режиму «D» автоматической коробки, то есть автомобиль движется вперед, а КПП производит переключение передач. В режиме «М» выполняется ручное управление. Переводом селектора в определенный паз выбирается необходимый режим;
  • « », «-» — переключатель передач. Кратковременные переводы селектора в сторону « » или «-» обеспечивают переключение передачи при ручном режиме управления «М».

Конструктивные особенности 6-диапазонной DSG

Коробка передач DQ200 на 7 ступеней — это настоящая трагедия для автомобилистов в России. Уже на гарантийном сроке многие замечали проблемы с данным устройством. Все дело в конструкции сухого сцепления (пусть и двойного). Механизм сцепления явно был создан для экономии, так что он вызывал рывковые переключения передач, проблемы с выживанием дисков, подшипников и всех остальных элементов. Уже через пару лет эксплуатации приходилось делать дорогостоящий ремонт и испытывать финансовые трудности, если машина уже была снята с производства.

DSG6 (DQ250) имеет совершенно другую конструкцию:

  • мокрое сцепление служит гораздо дольше, порой превышая срок работы самой коробки, так что проблем и неприятностей с этим механизмом было изначально намного меньше, чем с 7-ступкой;
  • мехатроника сделана гораздо качественнее, так как этот агрегат предназначался для элитного рынка, так что на нем не экономили, создавая только качественные и проверенные технологии;
  • переключения гораздо более незаметные, комфорт эксплуатации автомобилей с DSG6 выше не только по причине более тяжелого кузова, это связано именно с конструкцией КПП;
  • в 2013 году данный узел серьезно модернизировали, изменив форму корпуса, теперь коробка отлично работает, ее не нужно снимать для замены деталей подвески, как это было раньше;
  • со сцеплением проблем не возникает вообще, нужно заметить, что это сильно отличает DQ250 от всех других автоматов и роботов Volkswagen, но нужно учитывать специфику работы коробки.

Что такое DSG в автомобиле: особенности преселективной роботизированной КПП с двумя сцеплениями

6-ступенчатый робот не только оказался надежнее и комфортнее своих собратьев, но и стал важным проектом для инвестиций VAG

В него вкладывали деньги активно, обходя вниманием DSG7 с чудовищными проблемами. Так что машины с роботизированными КПП именно с 6 ступенями можно брать даже б/у, особенно, если это транспорт после 2013 года выпуска

Последняя модификации коробки передач оказалась наиболее успешной, и это доказывают отзывы владельцев.

Примерный ассортимент запчастей для ремонта этой АКПП

Полное наименование Код, узнать наличие\цену
Комплект Прокладок и Сальников без поршней, DQ200/0AM (DSG) 2003-Up (Ремкомплект\ Оверол кит\ Overhaul Kit) 122002A
Комплект уплотнений DQ200(DSG)/0AM 122002AA
Комплект Прокладок и Сальников без поршней, с подшипниками (10 шт) DQ200/ 0AM (DSG) 2003-Up (Ремкомплект\ Оверол кит\ Overhaul Kit) 122002AC
Комплект Прокладок и Сальников без поршней, без прокладок гидроблока, DQ500, 0BH/0BT, (DSG7) Autoline, 2005-Up, (Ремкомплект\Оверол кит\Overhaul Kit) 122002B
Комплект фрикционных дисков DQ500 122003B
Внутренний фильтр гидроблока, DQ500/0BH(DSG/DCT) 122010B
Внутренний фильтр гидроблока (с ребром), DQ500/0BT 7 SPEED AUDI/VW Direct Shift Gearbox (DSG) Internal 122010BC
Фильтр картридж мехатроника 0AM / DQ200 (Находится внутри мехатроника, входит в Ремкомплект 122002A) 122013A
Фильтр Масляный наружный, Filter oil External DQ500/0BH/0BT (DSG 7/DCT) 122013B
Корпус внешнего фильтра картриджа DQ500/0BH/0BT (DSG/DCT) 2005-Up,(сам фильтр 122013B) 122013BK
Сальник первичного вала внешний, DQ200 (0AM) front (40х56х16) (входит в ремкомплект Оверол Кит) 2008-Up 122070A
Cальник передний, DQ200 (0AM) front (28х20,5х 7) (входит в ремкомплект Оверол Кит) 2008-Up (бывшая 131070DA-EM) 122070AC
Крышка передняя, DQ500 (бывшая 131070U-EM) 122070B
Cальник полуоси, DQ200 (0AM) AXLE (48х62х8) 2008-Up 122076A
Cальник полуоси, DQ200(0AM)/0BH/DQ500 AXLE (60х74,3х8) 2008-Up 122077A
Подшипник вилки переключения (1 штука), 0AM/DQ200 3-5/REVERSE 122201AC
Комплект подшипников 10 шт, DQ200/0AM (в комплекте ТОЛЬКО подшипники) 122201AK
Прокладка гидроблока, VW/AUDI 0AM (DQ200) DSG 7 SP FWD Valve Body Seal (входят в ремкомплект …002) 2009-Up 122300A
Комплект соленоидов из 4-х штук, DQ200, Со следами установки, без гарантии 122420A
(Заказывать по позиции 123421A-EM) Соленоид-Электрорегулятор давления 3-4, Solenoid VBS — NH (Normally High) №217 или №218, DQ250 (02E), DQ500 (0BH\0BT), DSI-6 M11, M78, 2005-Up (Смотрите изображение) 122421B
(Заказывайте по позиции 123421AD-EM) Соленоид-Электрорегулятор давления 5-6, Solenoid VBS — NL (Normally Low) №233 или №371, 02E/DQ250(DSG), 0BH/DQ500(DSG), BTR M11, BTR M78 2005-Up (Смотрите изображе 122421BC
(Заказывать по позиции 123430B-EM) )Соленоид-Электроклапан регулятора охлаждения (№471), Solenoid DSG cooler flow, DQ500/0BH/0BT/DL501/0B5, 2005-Up (бывшая № 131430EU-EM) 122430B
(Заказывайте по позиции 123431B-AF) Соленоид-Электрорегулятор линейного давления, DL501(0B5)/DQ500, line pressure VBS solenoid (N472) 2003-up 122431B
Крышка обрезиненная(заглушка), DQ200/0AM (DSG) (наружный диаметр 52мм) 2003-up 122483A
Комплект сцепления в сборе, Drum 0AM/DQ200 122550A
Мехатроник (с программным обеспечением), Mechatronik, 0AM (DSG) Audi A3 Sportback 1,6 BSE 122740A
Корпус клапана гидроблока 0AM/DQ200 (имеет утолщение в основании корпуса и доп.рёбра жёсткости) 122741A
Вилка переключения 6 и задней передач, Fork 6/Reverse, 0AM/DQ200 (DSG) 122845A
Заглушка, DQ500 122997B
Комплект многодискового сцепления DSG (0AM/DQ200) AUDI/SEAT/SKODA/VOLKSWAGEN 122999A
Комплект многодискового сцепления DSG (0AM) AUDI/SEAT/SKODA/VOLKSWAGEN (0AM198140E/0AM198140M) 122999AC
Комплект многодискового сцепления DSG (0AM) AUDI/SEAT/SKODA/VOLKSWAGEN 122999AD
Комплект многодискового сцепления DSG (DQ200) AUDI/SEAT/SKODA/VOLKSWAGEN 122999AE
Комплект многодискового сцепления DSG (0AM) AUDI/SEAT/SKODA/VOLKSWAGEN (0AM-198-140H/0AM-198-140L) 122999AF
Комплект Прокладок и Сальников без поршней, DQ200/0AM (DSG) 2003-Up (Ремкомплект\ Оверол кит\ Overhaul Kit) 122002A
Фильтр картридж мехатроника 0AM / DQ200 (Находится внутри мехатроника, входит в Ремкомплект 122002A) 122013A
Уплотнение корпуса аккумулятора (68x64x2.0) 0AM, DQ200 (DSG) 122302A
Электронный модуль 0AM/DQ200 (БЕЗ ОБМЕНА И ВОЗВРАТА) 122446A
Популярные статьи  Главный цилиндр тормозной: диагностика и ремонт

Чем отличается DSG6 и DSG7?

Цифра в названии указывает на количество передач. Соответственно, в одном варианте будет шесть скоростей, а в другом – семь. Но это не самое главное, чем отличается одна коробка передач от другой.

Модификация так называемой мокрой трансмиссии, или дсг6, появилась в 2003-м. Она работает при условии, что в картере будет большой объем масла. Ее используют в автомобилях с мощным двигателем. Передаточное число в такой трансмиссии увеличенное, поэтому мотор должен быть способен раскрутить валы с шестернями. Если бы такой коробкой оснащались маломощные авто, электронике нужно было бы допускать повышение оборотов, чтобы не терять динамику.

На смену этой модификации пришел сухой тип коробки. Сухой в том смысле, что двойное сцепление в ней будет работать по схожему принципу, что и у обычного ручного аналога. Именно эта часть вызывает много сомнений по поводу приобретения транспорта с семиступенчатой DSG-трансмиссией.

Недостаток первого варианта – часть мощности уходит на преодоление сопротивления масляного объема. Второй тип чаще ломается, поэтому большинство автомехаников предостерегает от покупки машин с ДСГ7.

Что касается скорости переключения передач, то преселективные автоматы срабатывают быстрее, чем механический аналог. Однако по части комфорта они более жесткие. Водитель ощущает, когда при динамичном разгоне трансмиссия переходит на очередную передачу.

Устройство роботизированной коробки с двумя сцеплениями

Что такое DSG в автомобиле: особенности преселективной роботизированной КПП с двумя сцеплениями

1 — первичный вал четных передач;

2 — первичный вал нечeтных передач и заднего хода;

3 — масляный насос;

4 — двойное сцепление;

5 — гидравлический механизм переключения;

6 — датчик включенной передачи;

7 — масляный фильтр;

8 — электрогидравлический блок.

Основные преимущества и недостатки автоматов известны: удобны в повседневной эксплуатации, передачи переключаются без разрыва потока мощности. Но платить за это приходится более высоким расходом топлива и худшей динамикой. С механикой все наоборот: она дешевле, экономичнее, но совершать бесчисленные движения руками и ногами нравится далеко не всем. Выход был найден в роботизированной трансмиссии с двумя сцеплениями. Такой агрегат сам переключает передачи и при этом не уступает ручным коробкам в экономичности.

В данном агрегате два ряда передач, каждый соединен с маховиком двигателя через собственное сцепление. Один ряд — это нечетные передачи и задний ход, второй — четные. При разгоне они переключаются последовательно. Автомобиль трогается на первой передаче, а коробка уже держит наготове включенную вторую, только момент через нее не передается — сцепление выключено. Как только понадобится перейти на повышающую передачу, диски первого сцепления разомкнутся, а другого — наоборот, сойдутся. При включенной второй передаче в другом ряду уже наготове третья. Процесс идет быстро, без рывков и разрыва потока мощности. Да и КПД трансмиссии такой же, как у обычной ручной коробки, — отсюда и высокая экономичность.

Алгоритм переключения на понижающие передачи зависит от степени нажатия на акселератор, интенсивности замедления, скорости автомобиля. Например, с шестой коробка может перепрыгнуть сразу на вторую, лишь на долю секунды задержавшись на пятой скорости параллельного ряда.

Схема распределения крутящего момента в коробке с двойным сцеплением.

Включены первая (сплошная линия) и вторая (прерывистая) передачи, но замкнуто лишь одно сцепление и момент передают только шестерни первой ступени. Вторая ждет, когда электроника переключит сцепление:

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
