Датчик холостого хода: проверка и частые неисправности РХХ

Содержание

Замена

Для работы вам потребуется:

Новый регулятор, подходящий для вашего ВАЗ 2114;
Ветошь;
Крестовая отвертка;
Ключ на 13 миллиметров;
Очиститель для карбюраторов;

Имея в наличии необходимые инструменты и материалы, можно приступать к работе.

Поставьте автомобиль на ровную площадку, включите ручник.
Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
Снимите защитный кожух с силового агрегата.
Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
Снимите разъем датчика с клемм.
При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.
Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.
Достаньте из крепежного гнезда регулятор.
Промойте с помощью карбюраторного очистителя весь дроссельный узел.
Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
Подключите разъем на клеммы устройства.
Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
Поставьте обратно защитный кожух двигателя.

Процедура замены

После сборки остается очень важный этап — калибровка нового РХХ. Для этого нужно подключить аккумулятор, и включить зажигание. Достаточно 10 секунд. За это время электронный блок управления самостоятельно выполнит калибровку.

Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.

Ремонт

Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Вне зависимости от причин, проблему вышедшего или плохо функционирующего датчика холостого хода вполне можно попытаться решить методом ремонта.

Попробуйте промыть старый датчик.
Для этого его следует демонтировать и тщательно очистить все контакты с помощью ватной палочки, вымоченной в карбюраторном очистителе.
Далее очистителем обильно обрабатывается шток, игла и пружина.
Зубной щеткой легко можно зачистить смазанные карбюраторным очистителем участки.
Повторно промойте устройство, а затем верните его на место.
Не редко подобные мероприятия позволяли достичь отличного результата, холостые обороты вновь начинали работать как раньше.

Но это наиболее простой вариант ремонта, рассчитывать на который не всегда стоит. Есть более сложный, но при этом более эффективный вариант самостоятельного ремонта вышедшего из строя регулятора холостого хода:

Демонтируйте датчик, очистите его внешние элементы, как указано в предыдущем способе ремонта;
Извлеките три шпильки, фиксирующие корпус датчика;
Максимально аккуратно демонтируйте корпус регулятора

Действительно медленно и осторожно, чтобы не повредить контакты;
После демонтажа вы можете обнаружить наличие обрыва припоя. В данной ситуации провод припаивается на место, а место пайки обрабатывается специальным антикоррозийным лаком;
При наличии в корпусе регулятора зазоров, они устраняются с помощью герметика. Так через клапан не будет подсасываться воздух.

Так через клапан не будет подсасываться воздух.

Если при разборке устройства обнаружились проблемы на обмотке или же износилась игла, ремонт не поможет. Придется менять РХХ полностью.

Вопрос неисправности регулятора холостого хода достаточно распространен в случае с ВАЗ 2114. Этот элемент нельзя назвать слабым местом автомобиля, однако сталкиваться с подобной поломкой не хочется никому. Как, впрочем, и с любой другой неисправностью. Но куда от них денешься?!

Загрузка …

Где находится и как работает РХХ?

Устройство прикреплено к кожуху заслонки дросселя. Крепится оно при помощи двух винтов. Точное место расположения регулятора зависит от того, где на авто находится обходнойвоздушный канал. РХХ производит его открытие и закрытие — этим обеспечиваетсявпуск воздушной массы.

Холостые обороты мотора, при которых вращение коленвала замедляется, оказывают на мотор большую нагрузку. Причина в нестабильности сгорания топлива при пониженном давлении. Вовремена карбюраторных моторов, которые ставили, например, на машины ВАЗ,водители выходили из положения с помощью отвертки и тахометра. Теперь же выстроена четкая цепь:

Последний элемент цепи- небольшой моторчик c конусной иглой и с намотанной на нее пружиной. Пружина —основная деталь механизма. Ее задача — регулировка геометрических параметровканала, подающего воздушные массы мимо дросселя. Включение электрическогомоторчика происходит после подачи контроллером соответствующей командырегулятору. Она подается по показаниям датчика коленвала.

После этого величинаиглы изменяется, происходит открытие обходного канала. Работать это будет так:

поступивший во впускной коллектор воздух обогащает топливо;
топливо начинает сгорать более устойчиво, за счет чего стабилизируется работа двигателя и устраняется падение оборотов.

Поэтому РХХстабилизирует работу даже непрогретого мотора.

Процесс чистки датчика холостого хода

Для стабилизации работы требуется провести процесс чистки, особенно если при осмотре вы обнаружили засорение иглы или дроссельной заслонки. Для чистки контактов воспользуйтесь ватной полочкой: предварительно окунув её в спирт, оботрите их.

Чистку конусной иглы проводите очистителем карбюраторов или WD – 40. Обильно побрызгав на иглу, дайте ей просохнуть, после этого можно устанавливать деталь обратно.

Чистка дроссельной заслонки займет немного больше времени, но также не будет трудоемкой. Вам понадобится любое чистящее средство: бензин, растворитель, очиститель карбюратора, WD – 40. Так же воспользуйтесь тряпкой и щеткой. Обязательно перед чисткой снимите гофру воздушного фильтра, и не забудьте почистить заслонку с двух сторон.

Чистка регулятора холостого хода

Вполне очевидно, что на любом автомобиле с инжектором датчик холостого хода может выйти из строя (РХХ ВАЗ или регулятор холостого хода на иномарке). Обнаружив рассмотренные выше симптомы неисправности и признаки неполадок датчика-регулятора холостых оборотов во время работы ДВС на холостом ходу, клапан холостого хода ВАЗ или другого автомобиля нуждается в диагностике.

При этом не следует торопиться приобретать новый датчик для замены без проверки старого. Еще раз напомним, двигатель может работать нестабильно по целому ряду причин, тогда как регулятор является только одним из возможных вариантов. Также датчик может быть исправен, но загрязнен.

Для начала нужно почистить датчик холостого хода, так как его загрязнение обычно приводит к серьезным сбоям. При этом место установки такое, что датчик загрязняется достаточно активно, а сам РХХ в силу особенностей конструкции отличается чувствительностью к загрязнениям.

Чистка датчика холостого хода не является сложной процедурой. Основная проблема – снятие самого регулятора. Если вы не уверены, где находится датчик холостого хода на конкретном авто, необходимо заранее изучить мануал. Как показывает практика, РХХ стоит возле датчика положения дроссельной заслонки. В свою очередь, остается только определить местоположение дроссельного узла и ДПДЗ.

На деле, достаточно карбиклинером или любым другим похожим очистителем намочить мягкую ветошь или вату, после чего аккуратно почистить контакты датчика. Далее остальные элементы регулятора также активно протираются ветошью, смоченной в очистителе. При этом чистить можно интенсивно (например, при помощи мягкой щетки), удаляя грязь с иглы, штока, пружины РХХ.

Очистка иглы и обводного канала

Для обеспечения доступа к деталям клапана требуется снятие РХХ по технологии:

отсоединение колодки от разъема;
очистка контактов разъема и штекера ватной палочкой, смоченной WD-40;
откручивание винтов фигурной отверткой;
извлечение регулятора для проверки состояния.

Очистка РХХ

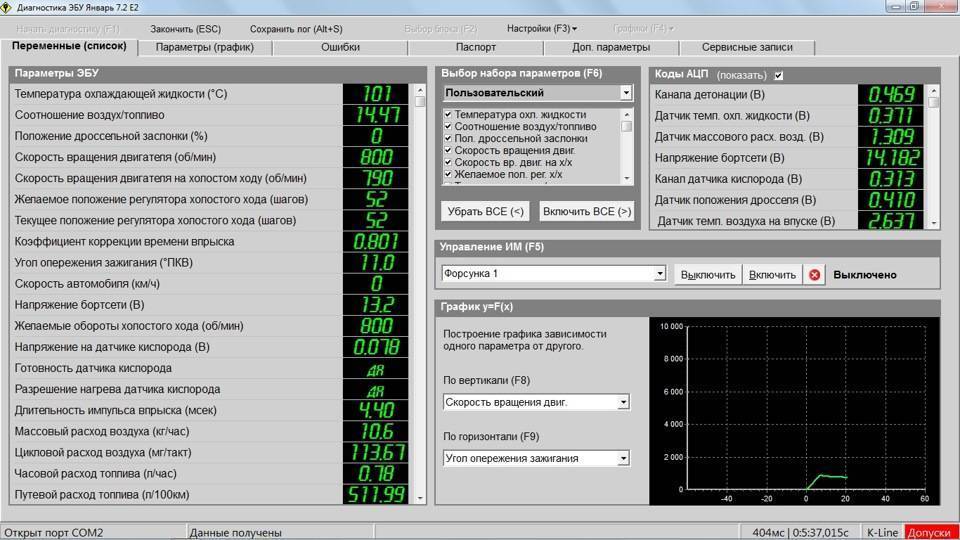

Регулировка производится самим контроллером бортовой сети. Однако для стабильной работы двигателя следует проверить расстояние от посадочного фланца до выступающего конуса иглы. По умолчанию оно должно быть 23 мм.

Контроль и регуляция датчика холостого хода электронным блоком

Работу датчика холостого хода регулирует исключительно ЭБУ бортового компьютера. Как уже отмечалось, сигналы для осуществления этого контроля, ЭБУ получает не от самого датчика ХХ (ибо такая функция в детали не предусмотрена), а от датчика коленвала. Как все происходит?

Контролер получает текущие данные с датчика об оборотах коленвала;
Анализирует и определяет текущие параметры работы мотора, используя сигналы с кучи других датчиков;
Проводится сравнительный анализ с показаниями ДПДЗ и ДМРВ. На основе проведенного сравнения, определяет степень закрытия заслонки а, следовательно, характеристики обедненной топливной смеси;
Выполняя задачу обогащения горючего кислородом, ЭБУ подает сигналы на передвижение штока на одно из четырех положений (зависит от величины напряжения электромагнитного импульса) и открытие клапана РХХ, для подачи воздуха обходным путем.

Диагностика и неисправности РХХ ВАЗ 2110

Поломки клапана холостого хода могут иметь как электрический, так и механический характер. К механическим относятся:

закоксовывание канала холостого хода;
появление нагара на конусном клапане;
заедание штока конусного клапана;
потеря пружиной клапана РХХ номинальной упругости;
механические повреждения штока и конуса;
износ, выработка конуса.

К поломкам электрического характера относят выход из строя обмоток шагового электродвигателя, отсутствие контакта на разъемах регулятора, некорректные команды системы управления двигателем (ЭБУ), обрыв или повреждение коммутационных проводов.

Как проверить датчик холостого хода ВАЗ 2110 своими руками

Схема проверки датчика холостого хода ВАЗ 2110

Ресурс регулятора холостых оборотов должен составлять не менее 100 тысяч км пробега. Тем не менее при использовании паршивого бензина и высоких нагрузках он может приказать долго жить гораздо раньше. Для проверки регулятора холостого хода нам пригодится мультиметр и стандартный набор инструментов. Проверку проводим строго в такой последовательности, чтобы избежать ошибок:

Выключаем зажигание.
Отключаем разъем жгута проводов от регулятора холостого хода, нажав на фиксатор.
Включаем зажигание, измеряем мультиметром в режиме измерения напряжения данные между выводом 1 на колодке и массой.
Измеряем напряжение на остальных трех выводах колодки. Показания мультиметра должны быть в пределах 0,4-12 В.
Переключаем тестер в режим измерения сопротивления.
Измеряем сопротивление между контактами 1-2 на датчике холостого хода и 3-4. Сопротивление должно быть от 40 до 80 Ом. Это контакты обмоток двух катушек шагового двигателя.

Если полученные показатели не соответствуют номиналам, заменяем регулятор или ищем обрыв в цепи его питания (в случае отсутствия напряжения на колодке).

Чистка и замена датчика холостого хода (РХХ) ВАЗ 2110

Чистка и проверка состояния регулятора обычно проводится на пробеге 15-20 тысяч км. Перед тем как почистить или заменить регулятор холостого хода на ВАЗ 2110 инжектор, необходимо в обязательном порядке выключить зажигание.

Процедура пустяковая и занимает не более 15 минут, тем не менее зажигание необходимо отключить и снять контактную колодку с корпуса регулятора.
РХХ крепится к дроссельному узлу двумя винтами, которые откручиваются отверткой с плоским шлицом (в некоторых исполнениях под крест).
Аккуратно и плавно тянем на себя регулятор и вынимаем его из посадочного гнезда. Не забываем удалить уплотнительное кольцо.
Оцениваем состояние седла конусного клапана в корпусе дросселя. С помощью проникающей смазки WD40 или аэрозоля-очистителя для карбюраторов чистим поверхность седла клапана в дроссельном корпусе.
Подключаем разъем к регулятору. Включаем на несколько секунд зажигание, затем выключаем и снова включаем. Шток клапана сам выкрутится с помощью шагового двигателя. Выключаем зажигание.
Тщательно чистим конус и шток с пружиной с помощью проникающей смазки ветошью.
После очистки вставляем шток с пружиной на место, наживив резьбу, но полностью не закручиваем. Включаем зажигание, шаговый двигатель сработает и усадит шток на положенный ему 21 шаг.

Осталось установить все на место в обратном порядке, включить на несколько секунд зажигание, выключить его и снова включить. Можно запускать двигатель и тестировать систему холостого хода. Так же поступаем и при замене датчика холостого хода (РХХ) на ВАЗ 2110.

Выбираем РХХ на ВАЗ 2110, какой лучше

Неоригинальный РХХ (датчик холостого хода) ВАЗ 2110

Оригинальный датчик холостого хода имеет номер по каталогу 2112-1148300. Его цена порядка 170 гривен. В продаже существует около двух десятков регуляторов от разных производителей (все они, кстати, подходят и к Таврии, Ланосу, Сенсу Приоре и Калине), однако, по отзывам владельцев, наиболее точно и корректно работают следующие:

регулятор CRB с каталожным номером 1309.2090/17059602, цена 150 гривен;
подозрительный, но чуть дешевле Автотрейд с артикулом АТ17059602, цена 140 гривен;
GM-овский регулятор Continental с артикулом 17059602, 180 гривен;
польский FSO 17059602-FSO, цена 146 гривен;
корейский KS 17059602/93744675, цена 165 гривен на 2019 год;
самый дешевый, польский TackPart 17059602/93744675, около 100 гривен;
корейский РХХ ANAM 17059602/93744675.

Неоригинальный регулятор холостого хода

По возможности публика рекомендует устанавливать родной ВАЗовский регулятор 2112-1148300, поскольку точность калибровки шагов у разных производителей может отличаться.

Как проверить датчик холостого хода?

Работа РХХ не
связана с ЭБУ. Блок управления силовым агрегатом устанавливает необходимый вылет
штока. Делает он это, подавая определенное количество электрического тока на
шаговый моторчик. Но электроника не способна определить расположение штока, из-за
чего фиксации настоящих и необходимых значений не происходит. Поэтому при
появлении проблем не загорается Check Engine. При самостоятельной диагностике
обычно удаётся выявить только незначительные повреждения.

Ниже типичные ошибки с расшифровками:

Р0505 — означает, что неисправность кроется в цепи
управления;
Р0506 — произошла блокировка датчика, обороты понижены;
Р1509 — цепь устройства перегружена;
Р1513 — в цепи управления произошло КЗ;
Р1514 — в цепи обрыв (замыкание также возможно).

Volvo 760 GLE V8 › Бортжурнал › Регулятор Холостого Хода. Принцип работы и признаки неисправности.

Нарыл информацию по РХХ. Признаки в точности как у меня! Регулятор холостого хода является устройством, которое необходимо в системе для стабилизации оборотов холостого хода двигателя.

Во время работы двигателя на холостом ходу, за счет изменения проходного сечения дополнительного канала подачи воздуха в обход закрытой заслонки дросселя, в двигатель поступает, необходимое для его стабильной работы, количество воздуха. Этот воздух учитывается датчиком массового расхода воздуха (ДМРВ) и, в соответствии с его количеством, контроллер осуществляет подачу топлива в двигатель через топливные форсунки.

По датчику положения коленчатого вала (ДПКВ) контроллер отслеживает количество оборотов двигателя и в соответствии с режимом работы двигателя управляет регулятор холостого хода, таким образом добавляя или снижая подачу воздуха в обход закрытой дроссельной заслонки .

На прогретом до рабочей температуры двигателе, контроллер поддерживает обороты холостого хода. Если же двигатель не прогрет, контроллер за счет регулятора холостого хода увеличивает обороты и, таким образом, обеспечивает прогрев двигателя на повышенных оборотах коленвала.

Данный режим работы позволяет начинать движение автомобиля сразу, не прогревая двигатель. Регулятор холостого хода является исполнительным устройством и его самодиагностика в системе не предусмотрена.

Поэтому при неисправностях регулятора холостого хода лампа «CHECK ENGINE» не загорается. Симптомы неисправностей регулятора холостого хода во многом схожи с неисправностями ДПДЗ (датчика положения дроссельной заслонки), но во втором случае чаще всего на неисправность ДПДЗ явно указывает лампа «CHECK ENGINE».

К неисправностям регулятора холостого хода можно отнести следующие симптомы:

неустойчивые обороты двигателя на холостом ходу, самопроизвольное повышение или снижение оборотов двигателя, остановка работы двигателя при выключении передачи, отсутствие повышенных оборотов при запуске холодного двигателя, снижение оборотов холостого хода двигателя при включении нагрузки (фары, печка и т.д.).

Процедура калибровки РХХ?

1. Перед установкой РХХ необходимо отсоединить клемму (обесточить ЭБУ) 2. При установке РХХ расстояние между концом иглы РХХ и монтажным фланцем должно быть не более 23мм. 3. После установки одеть клемму аккумулятора. 4. Включить зажигание (не заводя двигатель) на 5-10 сек. (В этот момент ЭБУ делает калибровку РХХ) 5. Выключить зажигание. (Калибровка завершена). 6. Завести двигатель, проверить работу РХХ.

Если клемму не отсоединять, то ЭБУ никакой калибровки не делает!

Замена

Для работы вам потребуется:

Новый регулятор, подходящий для вашего ВАЗ 2114;
Ветошь;
Крестовая отвертка;
Ключ на 13 миллиметров;
Очиститель для карбюраторов;

Имея в наличии необходимые инструменты и материалы, можно приступать к работе.

Поставьте автомобиль на ровную площадку, включите ручник.
Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
Снимите защитный кожух с силового агрегата.
Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
Снимите разъем датчика с клемм.
При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.
Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.
Достаньте из крепежного гнезда регулятор.
Промойте с помощью карбюраторного очистителя весь дроссельный узел.
Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
Подключите разъем на клеммы устройства.
Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
Поставьте обратно защитный кожух двигателя.

Процедура замены

Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.

Ремонт

Попробуйте промыть старый датчик.
Для этого его следует демонтировать и тщательно очистить все контакты с помощью ватной палочки, вымоченной в карбюраторном очистителе.
Далее очистителем обильно обрабатывается шток, игла и пружина.
Зубной щеткой легко можно зачистить смазанные карбюраторным очистителем участки.
Повторно промойте устройство, а затем верните его на место.
Не редко подобные мероприятия позволяли достичь отличного результата, холостые обороты вновь начинали работать как раньше.

Так через клапан не будет подсасываться воздух.

Загрузка …

Приобретение регулятора

Агрегат, в котором не ощущается вибрация иглы, не подлежит ремонту. В таком случае, чтобы не тратить время на бессмысленные реанимационные усилия, нужно просто от него избавиться. Чтобы приобрести новый датчик не нужно затрачивать огромные денежные средства.

В специализированных магазинах продавцы консультанты помогут определиться с выбором датчика. Если есть сомнения по поводу нового типа устройства, то лучше всего в качестве образца взять с собой старый датчик и приобрести именно такую модель.

Очень важно купить оригинальный прибор, а не дешевую подделку

Стоит обратить внимание на все надписи и голограммы на упаковке. Если есть ошибки в написании слов или другие подозрительные моменты, то лучше посетить другой магазин и выбрать устройство которое не вызывает сомнений

Покупку лучше всего осуществлять в проверенных местах. Для больших гарантий можно проверить наличие сертификатов качества на указанный агрегат. Также не стоит забывать о чеке. Его необходимо брать всегда, поскольку он является вашей гарантией.

В случае, когда в работе автомобиля в холостом режиме замечены нарушения не характерные для работы двигателя такие, как резкая смена оборотов, то необходимо провести диагностику для того, чтобы выявить причину данных нарушений работы. Если не обнаружить и не устранить проблему вовремя, то ситуация может усугубиться. Не стоит уповать на недостаток времени для проведения ремонтных работ, ведь это не займет его много.

Замена датчика холостого хода показана на примере автомобиля ВАЗ 21103:
