Замена

Для работы вам потребуется:

  • Новый регулятор, подходящий для вашего ВАЗ 2114;
  • Ветошь;
  • Крестовая отвертка;
  • Ключ на 13 миллиметров;
  • Очиститель для карбюраторов;

Имея в наличии необходимые инструменты и материалы, можно приступать к работе.

  1. Поставьте автомобиль на ровную площадку, включите ручник.
  2. Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
  3. Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
  4. Снимите защитный кожух с силового агрегата.
  5. Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
  6. Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
  7. Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
  8. Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
  9. Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
  10. Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
  11. Снимите разъем датчика с клемм.
  12. При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.
  13. Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.
  14. Достаньте из крепежного гнезда регулятор.
  15. Промойте с помощью карбюраторного очистителя весь дроссельный узел.
  16. Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
  17. Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
  18. Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
  19. Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
  20. Подключите разъем на клеммы устройства.
  21. Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
  22. Поставьте обратно защитный кожух двигателя.

Процедура замены

После сборки остается очень важный этап — калибровка нового РХХ. Для этого нужно подключить аккумулятор, и включить зажигание. Достаточно 10 секунд. За это время электронный блок управления самостоятельно выполнит калибровку.

Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.

Ремонт

Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Вне зависимости от причин, проблему вышедшего или плохо функционирующего датчика холостого хода вполне можно попытаться решить методом ремонта.

  1. Попробуйте промыть старый датчик.
  2. Для этого его следует демонтировать и тщательно очистить все контакты с помощью ватной палочки, вымоченной в карбюраторном очистителе.
  3. Далее очистителем обильно обрабатывается шток, игла и пружина.
  4. Зубной щеткой легко можно зачистить смазанные карбюраторным очистителем участки.
  5. Повторно промойте устройство, а затем верните его на место.
  6. Не редко подобные мероприятия позволяли достичь отличного результата, холостые обороты вновь начинали работать как раньше.

Но это наиболее простой вариант ремонта, рассчитывать на который не всегда стоит. Есть более сложный, но при этом более эффективный вариант самостоятельного ремонта вышедшего из строя регулятора холостого хода:

Демонтируйте датчик, очистите его внешние элементы, как указано в предыдущем способе ремонта;
Извлеките три шпильки, фиксирующие корпус датчика;
Максимально аккуратно демонтируйте корпус регулятора

Действительно медленно и осторожно, чтобы не повредить контакты;
После демонтажа вы можете обнаружить наличие обрыва припоя. В данной ситуации провод припаивается на место, а место пайки обрабатывается специальным антикоррозийным лаком;
При наличии в корпусе регулятора зазоров, они устраняются с помощью герметика

Так через клапан не будет подсасываться воздух.

Если при разборке устройства обнаружились проблемы на обмотке или же износилась игла, ремонт не поможет. Придется менять РХХ полностью.

Вопрос неисправности регулятора холостого хода достаточно распространен в случае с ВАЗ 2114. Этот элемент нельзя назвать слабым местом автомобиля, однако сталкиваться с подобной поломкой не хочется никому. Как, впрочем, и с любой другой неисправностью. Но куда от них денешься?!

 Загрузка …

Тонкости приобретения нового РХХ

После приобретения нового регулятора требуется произвести его настройку. Инжектор при помощи ЭБУ самостоятельно производит калибровку, поэтому трудностей с тем, как поменять датчик не будет. Для автоматического проведения операции достаточно обесточить инжектор перед установкой РХХ.

Приобретая новый регулятор, следует обратить внимание на его качество. Клапан и прочие элементы не должны иметь изъянов и деформаций

Качество пайки контактов должно быть на высоком уровне. Установка на посадочное место должна происходить без перекосов, иначе в скором времени потребуется ремонт.

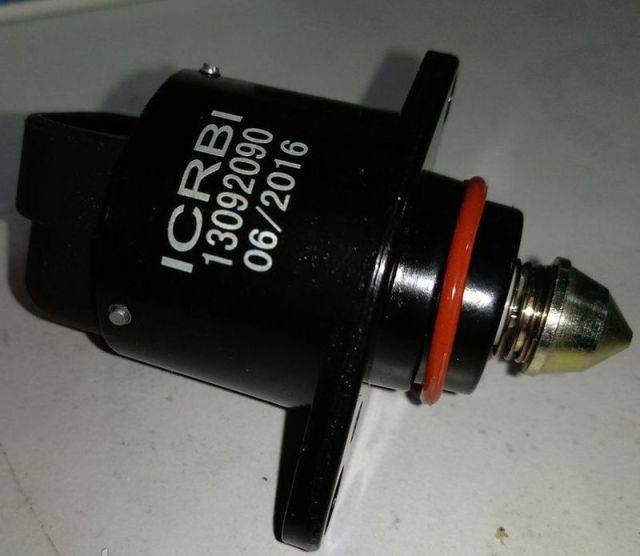

Новый регулятор

Проходящий через клапан воздушный поток решил вопрос с работой двигателя без нагрузки. Теперь на дроссельную заслонку возложена функция управления динамическими характеристиками, а на холостых оборотах двигатель находится в полном контроле рхх. Возможность повышать обороты, которой обладает датчик, позволяет не тратить время автовладельца на ожидания прогрева двигателя.

Описание РХХ

Что представляет собой РХХ в «Четырке» с инжектором, какие признаки неисправности для него характерны, где находится устройство? Ответы на эти вопросы с фото и видео вы найдете ниже, для начала рекомендуем ознакомиться с основной информацией касательно этого регулятора.

Место установки и назначение

РХХ ВАЗ 2114: датчик холостого хода, проверка и замена регулятора холостого хода

В автомобилях ВАЗ 2114 и ВАЗ 2115 регулятор ХХ — это устройство, предназначение которого заключается в стабилизации оборотов силового агрегата на холостом ходу. РХХ используется для регулировки объема воздушного потока, подающегося в топливную систему при закрытом дросселе. Соответственно, осуществляется автоматическая настройки числа оборотов мотора. Данный регулятор располагается на корпусе дроссельного устройства. Фиксируется в посадочном месте девайс при помощи двух болтов.

Принцип действия

При повороте ключа и включении зажигания на шток на РХХ до конца выдвигается, в результате чего упирается в калибровочное отверстие на дроссельной магистрали. После этого регулятор начинает отсчитывать шаги и возвращает клапан в начальное состояние. Непосредственно положение исходного клапана зависит от прошивки блока управления ВАЗ. Например, в авто с блоком управления Январь 5.1 на полностью прогретом моторе количество шагов составляет 120, а в Бош — около 50.

Когда силовой агрегат прогрет, в момент регулировки РХХ располагается на отметке около 30-50 шагов. Когда количество шагов повышается либо уменьшается, то объем воздушного потока, который проходит через технологическое отверстие, регулярно меняется. Когда шток вытягивается, количество оборотов растет, а когда втягивается — падает. Ход штока составляет около 250 шагов. В мотор подается определенный объем воздуха, который нужен для оптимального функционирования силового агрегата.

РХХ ВАЗ 2114: датчик холостого хода, проверка и замена регулятора холостого хода

Количество подающегося воздуха регулируется расходомером — ДМРВ — в соответствии с объемом управляющий модуль подает определенный объем топлива в мотор через форсунки. Это обеспечивает оптимальное соотношение воздуха и топлива при формировании горючей смеси. Если мотор не прогрет, то управляющий модуль увеличивает число оборотов благодаря РХХ, что позволяет использовать автомобиль для езды без прогрева ДВС.

Какой регулятор подходит на ВАЗ 2114 и 2115?

Что касается наиболее подходящего регулятора для «Четырки» и «Пятнашки», то судя по отзывам, самым оптимальным вариантом являются РХХ Омега. Каталожный номер этих устройств — 2112-114830. Кроме того, на практике хорошо себя зарекомендовали устройства от производителя КЗТА, номер — 2112-1148300-04

Популярные статьи  Как правильно снять тонировку со стекол автомобиля самостоятельно: 5 простых методов

При покупке обязательно обратите внимание на метку (в данном случае 04, но также выпускаются РХХ с метками 01, 02, 03) на старом и новом регуляторе — они должны соответствовать

Если метки не будут соответствовать, то регулятор работать не сможет. Можно использовать 01 вместо 03, а также 02 вместо 04 и наоборот. Покупая регулятор, необходимо измерить расстояние от головки штока до фланца — оно должно составлять не больше 2.3 см. Как отличить подделку РХХ от оригинала — узнайте из видео, опубликованного каналом AutoLife.

Возможные неисправности и способы их устранения

По каким симптомам можно понять, что устройство вышло из строя:

  • количество оборотов двигателя не контролируется — оно может самопроизвольно повышаться и понижаться;
  • силовой агрегат может произвольно заглохнуть без причины на холостых оборотах;
  • на холодном двигателе водитель не может увеличить число оборотов;
  • когда включается дополнительное оборудование — оптика, отопитель, дворники — существенно падают обороты мотора, в частности, если автомобиль движется на холостых;
  • обороты силового агрегата могут быть повышенными, это обусловлено выработкой конуса датчика.

При появлении проблем в работе РХХ устройство подлежит очистке либо замене.

Пути устранения «болячки»

Как устранить неисправность? Для этого нам понадобится только отвертка. Приступаем к осуществлению процедуры.

  1. Отсоединив клеммную колодку, а также открутив два винта, демонтируем узел.
  2. Замечаем, что следы ржавчины внутри мешают ходу колесика, регулирующего положение заслонки.
  3. Наполняем внутренности дефектного прибора проникающей аэрозолью против ржавчины.
  4. Отверткой для разработки прокручиваем колесико.
  5. Сборку производим в обратном порядке.

Проверяем, высокие ли теперь холостые обороты двигателя. Проблема должна устраниться.

Теперь разберем иной случай. Скажем, имеем завышенные обороты на холостом ходу у ВАЗ 2114. Вот что мы делаем, столкнувшись с данной ситуацией.

При выяснении обстоятельств исследуемой проблемы проверяем первоначально всегда работу датчика холостого хода. Данный прибор состоит из иглы, встроенной внутрь электромагнитной катушки. Игла либо задвигается внутрь катушки, отодвигаясь от отверстия дроссельного патрубка, либо выдвигается, закрывая это отверстие, тем самым прекращая подачу воздуха для сгорания смеси.

Также почитайте про регулировку оборотов холостого хода двигателя и ремонт глушителя автомобиля таврия своими руками. Данный элемент расположен у дроссельной заслонки, напротив троса педали газа. Для его диагностики выдергиваем из него клеммную колодку, заводим автомобиль, после чего видим, что у нас по-прежнему высокие обороты двигателя не изменились на холостом ходу. Тогда снимаем данный дефектный узел, затем производим его чистку либо замену. Для работы берем:

  1. Откручиваем два винта. Достаем сломанный узел.
  2. Подсоединяем к нему проводку. Включаем зажигание. Если игла прибора на ощупь немного задвинулась внутрь катушки, то он исправен.
  3. Если игла не реагирует при подаче электрического тока, отмываем прибор с помощью зубной щетки бензином.
  4. Сборку делаем в обратном порядке.

Когда не удается своими руками восстановить работоспособность этого узла, лучше приобрести новый. Тем более, что стоимость запчасти невелика.

Другие пути исправления

Диагностику этого узла можно произвести следующим образом. Необходимо отключить клеммную колодку от нашего регулятора массового расхода, а затем завести двигатель, после чего надо проехать на оборотах коленчатого вала выше 2000 об/мин.

При этом автоматически запускается аварийный режим, порции смеси теперь рассчитываются лишь по положению заслонки. Если ощущения показали, что автомобиль с отключенным датчиком стал динамичнее, чем с подключенным, то неисправность данного узла очевидна.

Для его замены возьмем следующие инструменты:

  • отвертка крестовая;
  • отвертка плоская.
  1. Заглушив мотор, отключаем провода от датчика массового расхода воздуха.
  2. Ослабив хомут, снимаем шланг на впускной трубе.
  3. Демонтируем дефектный прибор, открутив два болта.
  4. Производим замену прибора.
  5. Сборку делаем, двигаясь по пунктам назад.

Вот так устраняется данная причина высоких оборотов.

Почему-то не помогло

Теперь разберем еще такую ситуацию. Автовладелец поменял, например, датчик холостого хода, при этом стали высокими обороты коленвала, либо по-прежнему все равно остались повышенными.

Причины подобного неприятного явления могут быть следующими.

  1. Скорее всего, автолюбитель делал замену просто так, наобум, авось перестанет слишком быстро крутить. Реальное положение вещей говорит о том, что неисправность нужно искать в другом месте.
  2. Если это датчик не совсем нового образца, у него есть регулировочный болт, возможно, необходимо его подкрутить, чтобы настроить проблемный узел. Современные клапаны холостого хода при их установке не нуждаются ни в какой дополнительной настройке. Однако, например, если у Приоры замечены высокие обороты на холостом ходу, то у данного авто можно поискать регулировочный винт.
  3. Не исключено, что новая запчасть оказалась бракованной.
  4. Неправильно установлена новая запчасть.

Здесь, пожалуй, перечислены все корни явления.

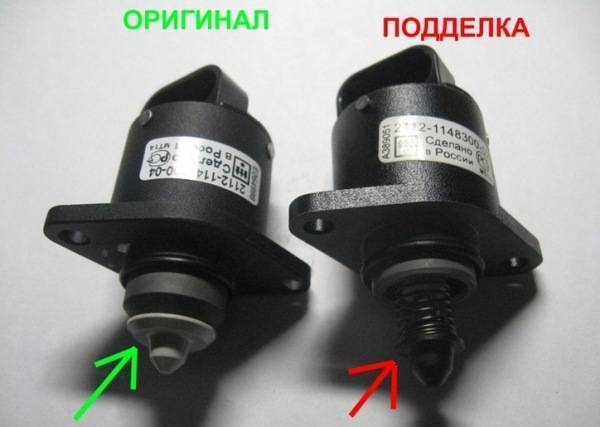

Отличия оригинального элемента от контрафактного:

РХХ ВАЗ 2114: датчик холостого хода, проверка и замена регулятора холостого хода

· Корпус подделки короче на 1 мм;

· Отличается и цвет пружины. Оригинальная — черного цвета и обладает более редкой навивкой;

· На упаковке оригинала присутствуют все необходимые отметки, говорящие о качестве изделия, а также о производителе.

· Контрафактный РХХ отличается цветом наконечника, он у него — значительно темнее

Важно покупать только оригинальный элемент, точно такой же, как установлен изначально с завода. Только в этом случае транспортное средство будет нормально работать

При использовании контрафакта возможно повреждение и других рабочих элементов, связанных с РХХ. В первую очередь страдает дроссельный узел, а после этого и карбюратор. Их замена обойдется значительно дороже.

Выбор и замена датчика холостого хода

При выборе нового РХХ необходимо учитывать некоторые моменты:

  • расстояние от выступающей головки штока до фланца должно быть не больше 23 миллиметров;
  • последние две цифры каталожного номера нового РХХ должны быть аналогичны, либо с последующим номером по отношению к заменяемому старому (01-01 либо 01-02 и т.д.).

Алгоритм замены датчика ХХ ВАЗ 2114:

  • поставив автомобиль на ровную поверхность, затянуть ручник и отключить клемму «минус» от АКБ;
  • далее нужно снять защитный кожух с силового агрегата;
  • ослабив хомут, демонтировать его, удерживая патрубок воздушного фильтра;
  • немного ослабив крепежный винт троса от педали газа к заслонке, ветошью удалить все загрязнения на дроссельном узле и вокруг него;
  • обработав новую резиновую прокладку, идущую в комплекте с регулятором, моторным маслом, закрепить регулятор винтами и убедиться в плотности прилегания его к корпусу дросселя;
  • вернув на место дроссельный узел, подключить разъем, установить на место тросик, патрубки и трубки, затянув все хомуты;
  • поставить защитный кожух ДВС обратно и сделать калибровку РХХ, подключив АКБ и включив зажигание (в течение 10 секунд ЭБУ должен самостоятельно выполнить калибровку).

Инструкция по замене и установке

Если возникла необходимость в замене регулятора на ВАЗ 2114, то нужно выполнить следующие действия:

  1. Сначала следует отключить электропитание автомобиля путем снятия отрицательной клеммы с АКБ.
  2. Далее следует отключить от датчика колодку проводов.

    Процесс отсоединения жгута проводов

  3. Затем откручиваем два винта и снимаем регулятор.
  4. Взяв новое устройство устанавливаем его на место демонтированного. Перед установкой нужно смазать уплотнительное кольцо моторным маслом.
  5. Прикручиваем РХХ двумя винтами.
  6. Затем подключаем к новому устройству питание.
  7. Подключаем к аккумулятору минусовую клемму (автор видео Роман Лозовой).

Если снять регулятор не удается, следует демонтировать дроссельный узел, а затем выкрутить удобным способом винты и заменить датчик.

Таким образом, можно самостоятельно почистить или заменить регулятор ХХ, если из-за его неисправности нарушилась работа двигателя ВАЗ 2114. Аналогичные меры следует применять и в случае с ВАЗ 2115. Самостоятельная замена регулятора дает возможность сэкономить на автосервисе.

Извините, в настоящее время нет доступных опросов.

Признаки неисправности

Понять, что вышел из строя РХХ, можно по следующим признакам:

  • Двигатель троит на ХХ. При этом явлении ощущается тряска и дребезжание автомобиля;
  • Автомобиль глохнет на ХХ. Мотор может неожиданно заглохнуть на нейтральной передаче или в момент переключения передач;
  • При запуске непрогретого силового агрегата обороты не поднимаются. При исправном клапане они растут достаточно быстро по мере прогрева. В случае его поломки стрелка тахометра долго остаётся на прежнем низком уровне;
  • Плавают обороты на ХХ. Стрелка прибора может непроизвольно подниматься и опускаться.
Популярные статьи  Как заменить лампочку ближнего света на Рено Дастер?

Эти симптомы иногда могут сигнализировать не только о поломке данного узла, они могут быть вызваны и иными причинами. Например, дефектом датчика положения дроссельной заслонки (ДПДЗ). Но при их появлении следует первым делом проверить этот клапан.
Также показателем данной неисправности бывает падение оборотов силового агрегата при включении фар или отопителя. Машина может неожиданно заглохнуть при старте, что тоже иногда указывает на эту проблему. Но точно выявить проблему поможет лишь диагностика детали.

Первый способ

  • Обзаведитесь тестером, если ранее у вас его не было.
  • Отключите ДХХ от колодки с проводами.
  • Если у вас двигатель объемом 1,6 литра, тогда обязательно отсоедините крепежи дроссельного узла и сдвиньте его от ресивера примерно на 1 сантиметр.
  • С помощью вольтметра проверьте, поступает ли напряжение на регулятор. Минус подключается к массе, а плюс идет на колодку — используйте выводы A-D.
  • На включенном зажигании тестер должен показывать минимум 12 Вт.
  • Если напряжение отсутствует, тогда в цепи питания или электрическом блоке автомобиля имеются проблемы.
  • Если напряжение есть, но оно значительно меньше 12Вт, тогда это говорит о низком уровне заряда вашего аккумулятора. Обязательно подзарядите батарею.
  • Проверив цепь на предмет эффективной работы, приступайте к изучению самого ДХХ. На данном этапе зажигание отключается.
  • По очереди подключайте клеммы к тестеру к парам А-В и C-D. Нормальный показатель сопротивление должен быть примерно 53 Ом.
  • Поменяйте пары на A-C и B-D. При их замерах сопротивление должно оказаться бесконечно большим.

Если проверка показывает, что показания не соответствуют нормам, тогда можно предпринять несколько действий:

  1. Прочистите контакты, дроссельную заслонку, конусовидную иглу и прочие элементы датчика с помощью карбюраторного очистителя. Его отыскать не сложно, и он дешевле, чем специализированные очистители;
  2. Если есть возможность, попробуйте отремонтировать РХХ;
  3. При невозможности выполнить ремонт, проведите замену старого датчика на новый регулятор.

Неисправный датчик

Диагностика и неисправности РХХ ВАЗ 2110

Поломки клапана холостого хода могут иметь как электрический, так и механический характер. К механическим относятся:

  • закоксовывание канала холостого хода;
  • появление нагара на конусном клапане;
  • заедание штока конусного клапана;
  • потеря пружиной клапана РХХ номинальной упругости;
  • механические повреждения штока и конуса;
  • износ, выработка конуса.

К поломкам электрического характера относят выход из строя обмоток шагового электродвигателя, отсутствие контакта на разъемах регулятора, некорректные команды системы управления двигателем (ЭБУ), обрыв или повреждение коммутационных проводов.

Как проверить датчик холостого хода ВАЗ 2110 своими руками

Схема проверки датчика холостого хода ВАЗ 2110

Ресурс регулятора холостых оборотов должен составлять не менее 100 тысяч км пробега. Тем не менее при использовании паршивого бензина и высоких нагрузках он может приказать долго жить гораздо раньше. Для проверки регулятора холостого хода нам пригодится мультиметр и стандартный набор инструментов. Проверку проводим строго в такой последовательности, чтобы избежать ошибок:

  • Выключаем зажигание.
  • Отключаем разъем жгута проводов от регулятора холостого хода, нажав на фиксатор.
  • Включаем зажигание, измеряем мультиметром в режиме измерения напряжения данные между выводом 1 на колодке и массой.
  • Измеряем напряжение на остальных трех выводах колодки. Показания мультиметра должны быть в пределах 0,4-12 В.
  • Переключаем тестер в режим измерения сопротивления.
  • Измеряем сопротивление между контактами 1-2 на датчике холостого хода и 3-4. Сопротивление должно быть от 40 до 80 Ом. Это контакты обмоток двух катушек шагового двигателя.

Если полученные показатели не соответствуют номиналам, заменяем регулятор или ищем обрыв в цепи его питания (в случае отсутствия напряжения на колодке).

Чистка и замена датчика холостого хода (РХХ) ВАЗ 2110

Чистка и проверка состояния регулятора обычно проводится на пробеге 15-20 тысяч км. Перед тем как почистить или заменить регулятор холостого хода на ВАЗ 2110 инжектор, необходимо в обязательном порядке выключить зажигание.

  • Процедура пустяковая и занимает не более 15 минут, тем не менее зажигание необходимо отключить и снять контактную колодку с корпуса регулятора.
  • РХХ крепится к дроссельному узлу двумя винтами, которые откручиваются отверткой с плоским шлицом (в некоторых исполнениях под крест).
  • Аккуратно и плавно тянем на себя регулятор и вынимаем его из посадочного гнезда. Не забываем удалить уплотнительное кольцо.
  • Оцениваем состояние седла конусного клапана в корпусе дросселя. С помощью проникающей смазки WD40 или аэрозоля-очистителя для карбюраторов чистим поверхность седла клапана в дроссельном корпусе.
  • Подключаем разъем к регулятору. Включаем на несколько секунд зажигание, затем выключаем и снова включаем. Шток клапана сам выкрутится с помощью шагового двигателя. Выключаем зажигание.
  • Тщательно чистим конус и шток с пружиной с помощью проникающей смазки ветошью.
  • После очистки вставляем шток с пружиной на место, наживив резьбу, но полностью не закручиваем. Включаем зажигание, шаговый двигатель сработает и усадит шток на положенный ему 21 шаг.

Осталось установить все на место в обратном порядке, включить на несколько секунд зажигание, выключить его и снова включить. Можно запускать двигатель и тестировать систему холостого хода. Так же поступаем и при замене датчика холостого хода (РХХ) на ВАЗ 2110.

Выбираем РХХ на ВАЗ 2110, какой лучше

Неоригинальный РХХ (датчик холостого хода) ВАЗ 2110

Оригинальный датчик холостого хода имеет номер по каталогу 2112-1148300. Его цена порядка 170 гривен. В продаже существует около двух десятков регуляторов от разных производителей (все они, кстати, подходят и к Таврии, Ланосу, Сенсу Приоре и Калине), однако, по отзывам владельцев, наиболее точно и корректно работают следующие:

  • регулятор CRB с каталожным номером 1309.2090/17059602, цена 150 гривен;
  • подозрительный, но чуть дешевле Автотрейд с артикулом АТ17059602, цена 140 гривен;
  • GM-овский регулятор Continental с артикулом 17059602, 180 гривен;
  • польский FSO 17059602-FSO, цена 146 гривен;
  • корейский KS 17059602/93744675, цена 165 гривен на 2019 год;
  • самый дешевый, польский TackPart 17059602/93744675, около 100 гривен;
  • корейский РХХ ANAM 17059602/93744675.

Неоригинальный регулятор холостого хода

По возможности публика рекомендует устанавливать родной ВАЗовский регулятор 2112-1148300, поскольку точность калибровки шагов у разных производителей может отличаться.

Руководство по замене контроллера заднего хода

Как осуществляется замена датчика заднего хода:

  1. Сначала автомобиль следует загнать на яму либо эстакаду. Поднимите рычаг стояночного тормоза, а на коробке передач установите селектор на первую скорость. Это позволит предотвратить возможное скатывание машины.
  2. Далее, следует демонтировать защитный колпачок с контактов устройства, от РЗХ нужно отключить контакты. При демонтаже регулятора их коробки передач выйдет часть рабочей жидкости, поэтому под место его монтажа следует подставить емкость для сбора масла.
  3. После этого можно приступать к снятию устройства. Обычно его можно демонтировать путем откручивания рукой, но иногда, если регулятор установлен очень плотно, целесообразно использовать гаечный ключ или головку. Размер головки должен составить 22. Если же регулятор сильно прикипел к посадочному месту, то возможно, головкой открутить его не получится.
    Попробуйте обработать место установки жидкостью WD-40 и подождать несколько минут. Если и это не помогло, то вам придется использовать зубило с молотком для демонтажа, но будьте аккуратны, чтобы не повредить корпус коробки передач.
  4. После того, как старый РЗХ будет извлечен, вам потребуется установить новый регулятор место него.
  5. Если в ходе замены на картер трансмиссии попала часть жидкости, то ее необходимо удалить, для этого используется сухая ветошь. Очистите также место установки регулятора, поскольку загрязнения может привести к его некорректной работе или неработоспособности.
  6. Установите на место разъем подключения, а также защитный колпачок. Если при выполнении замены из КПП вышел значительный объем трансмиссионной жидкости, то в коробку обязательно следует добавить смазки. Учтите, что масло должно быть свежим, а не отработанным, которое вышло из КПП. Если вы заметили, что слитая жидкость слишком грязная и в ней имеются продукты износа, то есть смысл задуматься над ее заменой.
Популярные статьи  Какие коробки передач бывают: основные типы трансмиссий на авто

Проверочные мероприятия

Самостоятельная диагностика условно делится на пару основных частей, предназначенных для выявления механических и электрических неисправностей. Для определения проблемы нужно воспользоваться визуальным осмотром и проверочными мероприятиями.

Осмотр датчика

Несложное мероприятие помогает выявить дефекты на корпусе и степень изношенности иглы, а также позволит заметить наличие чрезмерного количества нагара. Для удаления всех загрязнений с корпуса и дроссельного узла можно использовать стандартное средство, предназначенное для чистки карбюраторов.

Диагностические программы

Специальные программы и диагностический адаптер используются для выявления относительно сложных неисправностей. Достаточно хорошо зарекомендовал себя тандем адаптера ELM327 и программы OpenDiagMobile. В выбранном положении РХХ отмечаются все сбои в его работе.

Испытание проводки

С этой целью используется бытовой или профессиональный мультиметр. В условиях заглушенного двигателя снимается регуляторный разъём, после чего на приборе выставляется стандартный предел измерений «0-20» (постоянное напряжение). Показатели должны составлять 12 В.

Проверка показаний сопротивления

Убедиться в правильных показателях сопротивления (выводы «А-В» и «C-D») можно при помощи мультиметра. При отсоединённых клеммах замеры проводятся в пределах 0-200 Ом. В норме этот показатель может колебаться от 50 до 55 Ом, а между выводами – бесконечность.

Дроссельный узел

Один из вариантов диагностики датчика предполагает демонтаж дроссельного узла. В условиях подключённого разъёма клапана, процедура включения и отключения зажигания позволяет проверить работу РХХ (затирание иглы, равномерность хода, наличие подозрительных звуков).

Неисправности

Особенность работы датчика холостого хода заключается в том, что невозможно отследить возникновение неисправности за счет работы бортового компьютера. Система не распознает поломку, потому приходится все делать вручную.

Есть несколько характерных признаков, которые могут подсказать вам о возникших проблемах с датчиком ХХ:

  • Автомобиль часто глохнет при работе на холостых оборотах;
  • Возникает такое явление как плавающие обороты;
  • Отсутствуют при запуске холодного двигателя повышенные обороты;
  • Если выключается передача, двигатель способен самопроизвольно заглохнуть.

Есть и несколько ошибок на бортовом компьютере, но полагаться сугубо на них не стоит.

Код ошибки Что означает
0505 Ошибка ДХХ
0506 Низкие обороты холостого хода
0507 Повышенные обороты холостого хода

Многие путают признаки поломки РХХ с датчиком положения дроссельной заслонки. Симптоматика действительно во многом похожа. Но суть в том, что бортовой компьютер сигнализирует о поломке датчика положения, а вот относительно РХХ он молчит.

Способы диагностики

Прежде чем приступать к замене, рекомендуем действительно убедиться, что причиной всех проблем с вашим ВАЗ 2114 выступает именно неисправный РХХ. Для этого существует два основных способа проверки состояния устройства.

Изучите оба, чтобы понять, какой вариант диагностики подходит больше вам.

Первый способ

  1. Обзаведитесь тестером, если ранее у вас его не было.
  2. Отключите ДХХ от колодки с проводами.
  3. Если у вас двигатель объемом 1,6 литра, тогда обязательно отсоедините крепежи дроссельного узла и сдвиньте его от ресивера примерно на 1 сантиметр.
  4. С помощью вольтметра проверьте, поступает ли напряжение на регулятор. Минус подключается к массе, а плюс идет на колодку — используйте выводы A-D.
  5. На включенном зажигании тестер должен показывать минимум 12 Вт.
  6. Если напряжение отсутствует, тогда в цепи питания или электрическом блоке автомобиля имеются проблемы.
  7. Если напряжение есть, но оно значительно меньше 12Вт, тогда это говорит о низком уровне заряда вашего аккумулятора. Обязательно подзарядите батарею.
  8. Проверив цепь на предмет эффективной работы, приступайте к изучению самого ДХХ. На данном этапе зажигание отключается.
  9. По очереди подключайте клеммы к тестеру к парам А-В и C-D. Нормальный показатель сопротивление должен быть примерно 53 Ом.
  10. Поменяйте пары на A-C и B-D. При их замерах сопротивление должно оказаться бесконечно большим.

Если проверка показывает, что показания не соответствуют нормам, тогда можно предпринять несколько действий:

  • Прочистите контакты, дроссельную заслонку, конусовидную иглу и прочие элементы датчика с помощью карбюраторного очистителя. Его отыскать не сложно, и он дешевле, чем специализированные очистители;
  • Если есть возможность, попробуйте отремонтировать РХХ;
  • При невозможности выполнить ремонт, проведите замену старого датчика на новый регулятор.

Неисправный датчик

Второй способ

Для этого варианта проверки вам потребуется простейший тестер, который легко можно изготовить своими руками.

Теперь действуем следующим образом.

  1. Открутите крепежные винты регулятора и извлеките его с посадочного места. Расположение ДХХ вам уже прекрасно известно.
  2. Отсоедините регулятор от основной колодки, и приложите палец правой руки. Причем указательный. Не нужно прикладывать большое усилие и создавать набор.
  3. Нюанс прикладывания пальца заключается в особенностях самого регулятора, на конце которого располагается конусовидная игла.
  4. Если двигатель перестает работать, то при исправном РХХ игла выходит полностью.
  5. Палец позволит вам ощутить небольшой толчок при включении зажигания.
  6. Если этот толчок отсутствует, тогда устройство вышло из строя.

Максимальным расстоянием от выступающей головки штока до фланца является 23 миллиметра

Покупая новый РХХ, обязательно примите во внимание данный факт

Вопрос выбора

При проверке датчика удалось выяснить, что устройство вышло из строя и нуждается в замене. Но что на его место выбрать?

Сегодня особым спросом для ВАЗ 2114 пользуются два типа устройства от разных производителей — ОМЕГА и КЗТА.

В случае с ОМЕГА обращайте внимание на номер 2112-114830. Если же решили выбрать КЗТА, тогда подходящий вам вариант имеет каталожный номер 2112-1148300-04

Последние две цифры могут быть другими, и это очень важный момент. Если номер вашего РХХ заканчивается на 01, менять его на 03 не стоит, иначе вы просто зря потратите деньги. Устройство заменяется на аналогичное или с последующим номером — 01 меняют на 01 или 02 и т.д.

Стоимость РХХ составляет в районе 300-400 рублей, в зависимости от региона и конкретного магазина. Будьте внимательны, поскольку сейчас на рынке присутствует внушительное количество подделок.

Назначение, устройство, принцип работы рхх

Датчик холостого хода функционально исполняет роль стабилизатора, автоматического регулятора оборотов двигателя в режимах без выполнения тяговых усилий (на нейтральной передаче, при переключении передач).

РХХ ВАЗ 2114: датчик холостого хода, проверка и замена регулятора холостого хода

Датчик массового расхода анализирует количество поступающего воздуха, передает информацию электронному блоку управления, выдающему необходимый объем горючего через форсунки. Датчик положения коленчатого вала выдает число оборотов. Электронный блок обрабатывает сообщение, формирует управляющие сигналы для регулятора холостого хода. Рост оборотов холодного мотора происходит благодаря РХХ. Двигатель прогревается. Начало движения (не рекомендуется) без поднятия температуры до нормы возможно за счет участия данного регулятора.

РХХ ВАЗ 2114: датчик холостого хода, проверка и замена регулятора холостого хода
Из чего состоит датчик рхх на ваз 2114: 1 — клапан; 2 — корпус регулятора; 3 — обмотка статора; 4 — ходовой винт; 5 — штекерный вывод обмотки статора; 6 — шариковый подшипник; 7 — корпус обмотки статора; 8 — ротор; 9 — пружина

Регулировочное устройство изготовлено в виде цилиндра с двумя крепежными ушами. С одного торца встроена подпружиненная конусная игла. Внутри корпуса расположен шаговый электродвигатель постоянного тока, содержащий две обмотки. Подача управляющих сигналов на первый контур выдвигает конусную иглу, на второй – задвигает. На боковой поверхности находится разъемная колодка.

Располагается устройство на корпусе дроссельного узла, под шлангами воздуховодов. Соседствует с датчиком положения дроссельной заслонки.

Где находится рхх на ваз 2114

Не знаете где находится на ваз 2114 датчик рхх тогда спешу обрисовать вам ситуацию на фотографии ниже.

РХХ ВАЗ 2114: датчик холостого хода, проверка и замена регулятора холостого хода
Где находится рхх на ваз 2114

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
