Центральный замок в машине: как работает и установка ЦЗ

Устройство и принцип функционирования

Для начала следует заметить, что центральный замок представляет собой устройство, с помощью которого осуществляется блокирование всех дверей внедорожника путем нажатия одной кнопки на пульте управления. Такая функция удобна тем, что водителю теперь не нужно обходить по кругу автомобиля, чтобы запереть все двери с помощью ключа.

Центральный замок состоит из основного блока управления, на который приходит сигнал от дистанционного пульта и который осуществляет блокирование или разблокирование всех дверей. Кроме этого, в конструкцию изделия входят моторедукторы или актуаторы, располагающиеся в толще каждой двери автомобиля УАЗ Патриот, а также проводка и дистанционные пульты. Система достаточно проста и не представляет собой особой сложности.

Принцип работу устройства также достаточно прост. При нажатии на кнопку пульта осуществляется передача радиосигнала на блок управления. Блок, в свою очередь, считав данный сигнал, подает импульс в виде электрического напряжения на все моторедукторы дверей. Моторедукторы осуществляют поступательное движение вверх или вниз, тем самым осуществляя блокирование или разблокирование дверей. На внедорожниках УАЗ Патриот центральные замки начали устанавливать с 2005 года выпуска. Но если в конструкции вашего авто не имеется такого приспособления, то не составит труда установить его самостоятельно.

Схема ЦЗ

Схема функционирования центрального замка на УАЗ Патриот позволяет наглядно представить данное устройство и понять принцип его функционирования. Ниже представлена такая схема, по которой подключаются не только автомобили отечественного производства, но и зарубежного.

Центральный замок в машине: как работает и установка ЦЗ

Данная схема отображает четыре моторедуктора, изображенные под номерами 4,5,6, и 7. Следует отметить, что моторедуктор под номером 7, который располагается в водительской двери, имеет механизм, с помощью которого возможно осуществление блокировки/разблокировки всех дверей с помощью ключа. Под номером 3 изображен блок центрального замка, собственно, с помощью которого, и происходит функционирование изделия. Питается данный блок центрального замка от бортовой сети автомобиля. Кроме того, в конструкцию устройства включен предохранитель и реле, которые обеспечивают продолжительное функционирование агрегата, оберегая его от различных сетевых нагрузок.

Довольно в частых случаях центральный замок на внедорожнике имеет способность к неисправной работе. Каковы причины неисправностей изделия и как их можно устранить, рассмотрим подробнее.

Причины неисправностей центрального замка

Часто водители популярного внедорожника задаются вопросом, почему же не работает ЦЗ? Причин неработоспособности данного агрегата достаточно много, поэтому первым делом следует определить эту причину, а затем приступать к ее устранению.

Центральный замок в машине: как работает и установка ЦЗ

Первым делом, при неисправности изделия, следует осуществить диагностические процедуры. К таковым процедурам можно отнести определение неисправности электрической цепи, а также выявление поломки со стороны механики. Итак, рассмотрим, что же необходимо сделать, дабы определить поломку центрального замка своими руками.

Если не работает центральный замок на УАЗ Патриот, то первым делом следует обратить внимание на то, что конкретно не функционирует. Если устройство не работает от пульта управления, то следует осуществить проверку работоспособности от привода, располагающегося в водительской двери

Если при этом агрегат будет исправно функционировать, то причину поломки следует искать в электрической части.

Не менее часто выходит из строя плавкий предохранитель цепи, особенно если он расчитан на ток, ниже требуемого. Поэтому первым делом причину поломки в электрической части следует искать в предохранителе. Если же после замены предохранителя блок ЦЗ отказывается функционировать, то следует прибегнуть к проверке системы питания. Возможно, отпаялся какой-либо проводок, что часто бывает на китайских изделиях.

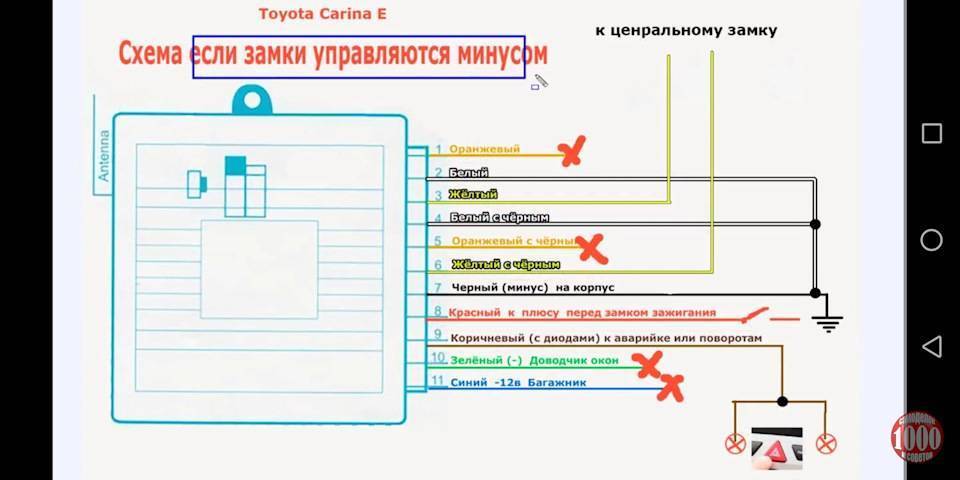

Схемы подключения сигнализации к ЦЗ

Первый из возможных вариантов уже рассмотрен: от БУ ЦЗ к сигналке протягивают два провода, которые являются управляющими.

Контактный переключатель, показанный на схеме, в этом случае лучше исключить. Его роль, как легко понять, будет играть сигнализация (основной блок). Где отдельных отводов нет, можно выполнить Т-образные соединения, подключаясь к проводам концевиков. Такой вариант является стандартным, но не единственным.

Стандартный вариант соединения блоков

Итак, у нас есть блок управления замками (БУ ЦЗ), а также блок сигнализации. Последний снабжён парой реле, отводы которых находятся на отдельном разъёме. Где этот разъём расположен, нужно найти в инструкции (там же приводится распайка). Схема подключения будет выглядеть так:

Схема центрального замка лада калина

Центральный замок установлен на каждой версии автомобилей Лада Калина и проблемы, связанные с данным устройством иногда возникают даже на новых автомобилях. Здесь будет собрано достаточно информации, чтобы найти причину или произвести ремонт центрального замка и сигнализации автомобиля. Со временем раздел будет дополняться полезной информацией по установке и настройке различных типов охранных систем.

Приветствую всех читателей блога, и сегодняшняя тема будет посвящена такому процессу, как замена электрического замка в задней двери на автомобиле.

Итак, начну с того, что еще около года тому назад появились первые проблемы с брелком штатной сигнализации на моей Калине.

Недавно на почту пришло письмо с предложением написать статью о некой доработке Лады Калины, благодаря чему дверь багажника можно открывать.

Данная статья была прислана мне на почту одним владельцем Калины, и я решил ее опубликовать, так как опыт решения подобной.

Пару дней назад на почту пришло письмо от читателя блога с вопросом о блоке дистанционного управления охранной сигнализацией. Решил написать.

Очень часто владельцы Калины интересуются местонахождением блока иммобилайзера (штатной противоугонной системы). И на самом деле найти его довольно не просто.

Для тех, у кого Калина находится на охране под штатной охранной системой, с привычным трех-кнопочным брелком, эта статья будет полезной.

Хотел бы поделиться одной довольно интересной и весьма неоднозначной темой по поводу возможности штатной сигнализации Лады Калины. Конечно, насчет скрытых.

Сейчас даже на самой дешевой версии в комплектации стандарт устанавливают центральный замок с дистанционным управлением. Хотя производитель и называет это.

Лада Калина Блог. Все права защищены. Копирование материалов запрещено без письменного согласия владельца авторских прав.

Каждого автовладельца беспокоит безопасность и сохранность автомобиля. Особенно это актуально для тех, кто вынужден оставлять своего «железного коня» надолго в общественных местах, а также во дворах жилых домов. Желание обезопасить свое имущество вполне объяснимо, учитывая достаточно высокий уровень преступности. Современные автомобили выпускаются с системой безопасности прямо с конвейера. Чаще всего речь идёт о центральном замке.

Популярные статьи  Сколько стоит хорошая полировальная машинка для автомобиля?

Он очень удобен и практичен, поэтому остаётся вне конкуренции при выборе системы безопасности за небольшие деньги. С помощью данного устройства можно закрывать и открывать все двери, включая крышку багажника, в автоматическом режиме. Все это осуществляется как непосредственно поворотом ключа в замке, так и с пульта дистанционного управления.

Особенности штатного центрального замка

«АвтоВАЗ» даже на самые бюджетные комплектации Калины устанавливает с завода систему центрального замка с пультом ДУ. Однако для качественной защиты автомобиля от угона такой системы явно недостаточно. Управление ЦЗ Лада Калина осуществляется и из салона. На водительской двери рядом с блоком управления стеклоподъёмниками находится кнопка центрального замка. Ключ зажигания одновременно выполняет функцию пульта. На его пластиковой части находятся три кнопки, назначение которых следующее:

  1. Отпирание. Одно нажатие – должен щелкнуть актуатор, и откроется дверь водителя, два нажатия – остальные.
  2. Закрытие. Для закрытия всех дверей одновременно достаточно нажать кнопку один раз.
  3. Открытие багажника. Имеется не во всех комплектациях, так как необходим актуатор замка багажника. Также можно установить электропривод самостоятельно.

В Калине предусмотрена и другая важная функция – блокировка дверей сзади, как её ещё называют – защита детей. Для ее активации нужно возле замка с внешней стороны повернуть с помощью ключа красную фишку вправо. После этого открытие задних дверей из салона не представляется возможным, так что дети не смогут случайно выпасть во время движения.

Функций противоугонной системы центральный замок не имеет, здесь нет датчиков удара. Всё, что может ЦЗ – это сигнализировать о несанкционированном открытии.

Принцип работы системы

p, blockquote 11,0,0,0,0 –>

Система центрального замка включает следующие основные блоки и узлы:

p, blockquote 12,0,1,0,0 –>

центральный электронный блок;

электронный блок двери водителя (может быть совмещен с центральным блоком);

электронные блоки водительской, пассажирской и задних дверей (могут отсутствовать);

кнопочные переключатели водительской, пассажирской и задних дверей;

концевые выключатели закрытия стеклоподъемников, дверей;

блоки управления и приводы стеклоподъемников.

adsp-pro-1 –>

В большинстве моделей автомобилей блоки управления стеклоподъемниками и центрального замка связаны в единую систему. При закрывании дверей система ЦЗ должна опросить концевые выключатели всех стекол, чтобы случайно не поставить авто на стоянку и охрану с открытыми окнами. Поэтому часто отказ закрытия дверей связан с нарушением работы контроля стеклоподъемниками.

p, blockquote 13,0,0,0,0 –>

Для VW Passat 2005 года выпуска электрическая схема центрального замка имеет вид:

p, blockquote 14,0,0,0,0 –>

p, blockquote 15,0,0,0,0 –>

  1. Привод, кнопки и концевики пассажирской двери (далее -Дв);
  2. Блок управления пассажирской Дв;
  3. Блок управления стеклоподъемником и привод задней левой Дв;
  4. Привод задней левой Дв, переключатели;
  5. Переключатель Дв водителя;
  6. Концевики водительской Дв;
  7. Блок управления водительской Дв;
  8. Блок управления задней правой д Дв и стеклоподъемником;
  9. Многофункциональный блок управления.
  10. Блокиратор.
  11. Привод ЦЗ задней правой Дв.
  12. Концевики и кнопки стеклоподъемника.
  13. Предохранители, обслуживающие систему ЦЗ.

На этой схеме показаны и обозначены не все элементы, но и так видно, что схема очень сложная, пожалуй, самая сложная среди основных электронных модулей автомобиля.

p, blockquote 16,0,0,0,0 –>

Одновременно, схема управления центрального замка имеет наиболее длинную электропроводку, которая разнесена по всему салону автомобиля, имеет гибкие гофрошланги в местах перехода в дверное пространство. Кроме прочих сложностей, двери автомобиля имеют максимальную подвижность относительно салона, их внутреннее пространство подвержено коррозии.

p, blockquote 17,0,0,0,0 –>

Несмотря на перечисленные трудности, модели автомобилей после 2000-го выпуска имеют достаточно надежные электронные системы центрального замка, их основные неисправности часто определяются механическими поломками, неисправностью контактов, износом подвески дверей.

p, blockquote 18,0,0,0,0 –>

Дополнительные возможности противоугонной системы SOBR

Если у вас нет возможности предоставить установку мастеру, не проблема, поскольку благодаря простоте установки, вы сможете сделать это своими руками. В процессе установки вам понадобятся такие инструменты:

  1. комплект автомобильной сигнализации;
  2. нейлоновые стяжки;
  3. клеммы;
  4. паяльник с реактивами;
  5. мультитестер;
  6. кусачки;
  7. изоляционная лента;
  8. нож для зачистки проводов;
  9. набор отверток;
  10. дрель.

Чтобы установить основной блок противоугонной системы SOBR на ваз 2110 или 2112, необходимо снять приборную панель автомобиля, и закрепить его там с помощью шурупов или хомутов-стяжек.

Чтобы исключить случайное попадание влаги или воды в блок системы, нужно выходящие провода направлять вниз. Ни в коем случае не монтируйте основной блок в моторном отсеке, это может негативно сказаться на работе сигнализации.

Сирену устанавливайте в моторном отсеке ваз 2110 или 2112 таким образом, чтобы на нее не попадала вода, грязь и влага, но при этом в труднодоступном месте

Также в закрытом от влаги и грязи месте, закрепляются концевые выключатели багажника и капота, особое внимание, уделяя изоляции проводов, проложенных из салона

Умная система автомобильной сигнализации в любое время сообщит вас о состоянии автомобиля. Если ваш телефон или смартфон подключен к системе противоугона, при разрядке аккумулятора ниже 11 Вольт, она сообщит вас о необходимости подключения к питанию.

Также при низком заряде батареи в брелоке, вы получите смс сообщение, о снижении ресурса элемента питания. При подключении функции «микрофон», вы сможете прослушивать, что творится в салоне или за его пределами, поэтому вы спокойно можете сходить в магазин и оставить детей в машине.

С помощью телефона вы сможете отпереть дверь на ваз 2110 или 2112, если, например, забыли брелок в квартире, таким вы образом можете запустить двигатель. Если вы в зимнее время приехали в гости, а машину останется на улице, отправив смс системе с таймером прогрева двигателя, можете спать спокойно, поскольку машина будет прогреваться в заданное вами время. При отсутствии телефона, вы сможете получать интернет ссылки о месте нахождения вашего транспортного средства.

Чаще всего, выбор падает на стандартный универсальный комплект, который включает:

  • Провода.
  • Кабели.
  • Крепежи.
  • Контролер.

Система подороже снабжена пультом ДУ.

Чтобы установить комплект системы необходимы:

  • Система центрального замка.
  • Медный двужильный провод (4 метра).
  • Отвертки (крестовая и плоская).
  • Гаечные ключи.
  • Клещи.
  • Плоскогубцы.
  • Дрель свёрла.

Алгоритм установки:

  • Отсоединить клеммы от аккумулятора.
  • Снять с дверей обшивку (снять ручку, и по углам винты).
  • Выкрутить пластмассовый дверной винт.
  • Винты рулевого колеса.
  • Найти место для установки системы (рекомендуется – нижний левый угол).
  • Сделать дрелью в каждой двери отверстия для активаторов.
  • Установка активаторов замка, закрепить саморезами.
  • Установка активатора к тяге, совмещая центр хода исполнительного устройства и замка.
  • Установка фиксаторов на ручные тяги.
  • Проверить проводку.
  • Протянуть от активаторов провода к отверстиям (провести между кузовом и дверью при помощи прорезиненной трубки).
  • Снять панель приборную.
  • Заменить провода стеклоподъемника и подключить их к приводу.
  • Подключить приводы активаторов.
  • Провода изолировать и поместить внутрь двери.
  • Провести провода в панель
  • Провести провода в бардачок.
  • Установка трубки проходной.
  • В разъем устанавливается предохранитель и подключается в блок питания и всё устройство размещают под торпеду.
  • Подключить провод центрального замка к машине (минус-корпус, плюс-предохранитель).
  • Проверить, работает ли система.
  • Собрать обшивку.
Популярные статьи  Как отрегулировать карбюратор «Солекс»

ПОДРОБНОСТИ: Двигатель не набирает обороты: причина и решение проблемы

Провода желательно размещать в трубку прорезиненную.

Подключение замка к сигнализации

Подключение к сигнализации зависит от типа устройства центрального замка авто:

  • Управляется отрицательным импульсом.
  • Управляется положительным импульсом.
  • Управляется смешанным импульсом (практически не встречается).

От типа импульса зависит, каким зарядом он подключается к сигнализации автомобиля.

Если провода не найдены, нужно проверять блок центрального замка. Его можно найти, прислушавшись к щёлканью реле. Если получилось разобрать блок и найти точки подачи импульса – сюда же крепится сигнализация.

Еще одно возможное место расположения проводов – у двери водителя автомобиля.

Для первых двух типов импульса, поиск одинаков, только следует установить нужный импульс.

Прогресс не стоит на месте, каждый день появляются новые технические решения и разработки. В мире автомобильной электроники существует уже масса приборов и устройств, которые способны облегчить жизнь водителю.

На иномарках даже старых годов можно встретить не только сигнализацию с центральным замком, но и обогреватели боковых зеркал, электрический люк, подогрев сидений и другие электронные штучки. В «Жигулях» об этом можно только мечтать, поэтому в этой статье мы расскажем как самостоятельно установить центральный замок на ВАЗ 2101-2107, который будет управляться с помощью сигнализации.

Сразу хотелось бы предупредить о том, что статья не претендует на роль лучшей инструкции или способа установки. Здесь описан личный опыт, поэтому у вас всегда есть возможность сделать что-то лучше, красивее, удобнее и так далее.

Принципиальное отличие основных видов ЦЗ

Принципиально устройства автоматического отпирания/запирания замков дверей можно разделить на 2 вида:

  • ЦЗ с электроприводом. В дверях устанавливаются электрические активаторы. Каждый механизм может иметь индивидуальный блок управления либо управляется единым блоком (именно такая схема применяется на бюджетных авто);
  • пневматический ЦЗ. Тяга активатора перемещается за счет изменения давления воздуха внутри магистрали. На данный момент система устарела и не используется, в прошлом такие системы устанавливали Mercedes, BMW, VW, Audi. Восстанавливать такую систему либо устанавливать своими руками экономически нецелесообразно. Гораздо проще установить электрические активаторы, подключив все к блоку с функцией дистанционного управления.

Рассматривать будем центральный замок с электроприводами. Устройства такого типа делятся на 2 вида:

  • с управлением плюсовым потенциалом;
  • с управлением минусовым потенциалом.

Что такое управляющий сигнал и зачем он нужен, вам станет понятно, когда мы рассмотрим принцип работы простейшего ЦЗ. В качестве примера возьмем наиболее распространенную на бюджетных авто схему с управлением по минусу. Принципиальная схема взята с руководства по ремонту и эксплуатации Opel Astra F.

Как работает простейший ЦЗ

Сразу можно увидеть, что в водительской двери установлен 5-проводной активатор. Некоторые производители авто, желая сэкономить, не устанавливают управляющий сервопривод в водительскую дверь, а только кнопку.

Устройство актуатора

Конструкция актуатора содержит в себе электромотор с постоянным током и редуктор. Редуктор преобразует вращение электромотора в возвратно-поступательное движение цилиндра замка. Электромотор в конструкции актуатора может быть заменен пневматическим приводом – такая особенность характерна для автомобилей немецких марок.Для управления системой центрального замка используется дистанционный пульт-брелок. Сигнал передается с радиоволнами: в брелок, объединенный с ключом зажигания, встроен радиопередатчик, а приемная антенна расположена в центральном блоке управления. В среднем, радиус действия пульта дистанционного управления составляет порядка 10 метров. Старые же автомобили запираются и отпираются при помощи ключа, который необходимо повернуть в замке.

Центральный замок в машине: что нужно знать

Начнем с того, что существует несколько видов таких замков, которые различаются по ряду характеристик. Хотя задача у них одна и сводится к контролю блокировки дверей в автомобиле, у разных ЦЗ есть определенные отличия.

Начнем с того, что на старых моделях автомобилей можно было встретить пневматический центральный замок, однако сегодня такое решение не используется. Повсеместно в машинах стоят электрические центральные замки.

Основой выступает блок центрального замка (блок управления центральным замком), который взаимодействует с определенными датчиками. Если просто, датчики определяют состояние дверей (открыты или закрыты), после чего сигналы посылаются на блок ЦЗ, анализируются, затем система принимает решение о необходимых действиях.

Также в конструкции имеется исполнительное устройство (электродвигатель). Электродвигатель центрального замка выполняет одну и ту же функцию, однако разные варианты могут отличаться силой тяги.

Простейший центральный замок работает таким образом, что когда водитель выходит из автомобиля и вставляет ключ в личинку водительской двери, закроется не только водительская дверь, но и автоматически сработают замки всех дверей (кнопки закрытия дверей утапливаются). В салоне также часто находится специальная кнопка запирания дверей, позволяющая отирать и запирать замки изнутри.

Более продвинутой версией является центральный замок с дистанционным управлением. В этом случае для управления замками дверей имеется отдельный пульт, благодаря чему становится возможным дистанционное управление центральным замком.

Такой брелок ЦЗ позволяет по радиоканалу передавать сигналы на блок управления ЦЗ, который, в свою очередь, посылает сигналы на исполнительные устройства (активаторы замков дверей автомобиля). Также, если произошла авария и сработали подушки безопасности, центральный замок автоматически отпирает замки дверей.

Универсальный центральный замок можно поставить на любую машину. Комплект установки предполагает:

  • набор проводов и кабелей;
  • контроллер, крепежи;
  • исполнительные механизмы;
  • пульт управления (в отдельных системах);

При этом на практике обычно подбирают систему центрального замка, который можно соединить с автосигнализацией. В таком случае пультом ЦЗ будет выступать брелок сигнализации. В совокупности, связка центральный замок + сигнализация + иммобилайзер является тем самым минимумом, который должен входить в противоугонный и охранный комплекс любого авто.

Фактически, после нажатия кнопки брелка и постановки автомобиля на охрану ЦЗ блокирует все двери. Нажав на кнопку снятия с охраны, центральный замок срабатывает параллельно и открывает двери автомобиля. Достаточно удобно то, что ЦЗ работает как при включенном, так и при выключенном зажигании.

Популярные статьи  Нужен ли автозапуск двигателя и как работает данная система

Принцип работы

Теперь следует детальнее разобраться в том, как же работает центральный замок, установленный в машине. Подобная система комфорта, предусмотренная для автомобиля, не зависит от текущего состояния зажигания. То есть срабатывать система будет в любом случае, вне зависимости от того, запустил водитель зажигание или нет.

Функционирование можно описать примерно следующим образом:

  • когда водительская дверь закрывается на ключ, активируются блокирующие микропереключатели;
  • от переключателя идёт специальный сигнал на блок управления автомобильной дверью, после чего сигнал поступает к центральному блоку, отвечающему за все двери, лючок, багажный отсек;
  • управляющий сигнал активирует исполнительные механизмы, то есть актуаторы, и все замки закрываются;
  • чтобы привод ошибочно не сработал повторно, в имеющемся запорном центральном устройстве создаётся сигнал, формирующийся от сигналов микропереключателей. Снятие активированной блокировки происходит аналогично;
  • чтобы водитель имел возможность на расстоянии заблокировать или разблокировать двери, ключ зажигания оснащается специальной кнопкой. В некоторых случаях предусмотрен отдельный брелок;
  • когда кнопка нажимается, происходит отправка сигнала на приёмник (антенну) в центральном управляющем блоке;
  • принятый сигнал обрабатывается, и от центра перенаправляется на периферийные узлы (двери, топливный бак, багажник);
  • исполнительные механизмы, активированные кнопкой на автоключе, блокируют все имеющиеся замки.

В качестве дополнительного, но при этом очень полезного элемента комфорта применяются доводчики стёкол. Они входят в единую систему центрального замка, что позволяет параллельно с закрытием дверей закрыть и все открытые окна. Актуально для автомобилей, которые оснащаются электростеклоподъёмниками.

В итоге центральный замок может выполнять одновременно 3 функции:

  • блокировать двери;
  • включать охранную систему (сигнализацию);
  • автоматически поднимать все стёкла, если одно или несколько были опущены.

Подобные многофункциональные ЦЗ удобные в эксплуатации, но вместе с тем повышается их стоимость. Захочет ли автовладелец доплачивать за доводчик стёкол, вопрос сугубо индивидуальный.

Важно отметить ещё одно преимущество. Когда происходит ДТП, ЦЗ позволяет автоматически разблокировать все двери

Это осуществляется за счёт передачи сигнала от блока, ответственного за управление автомобильными системами пассивной безопасности, центральному блоку управления. Уже от центрального блока поступают команды исполнительным устройствам, которые открывают двери.

Определяем неисправности центрального замка

Отказ системы центрального управления замками не может произойти спонтанно. Существуют предвестники свидетельствующие, что система работает неправильно со сбоями. Их нельзя игнорировать. Надо, как можно быстрее определить причину неполадок в работе.

Причины отказа системы центрального замка автомобиля:

1.Полный отказ.

Не реагирует на нажатия кнопок брелка посылающего команды на центральный блок управления. Часто причина неисправности банальна. Разряженный элемент питания брелка не даёт послать команду на открытие или закрытие запирающих устройств.

2. Частичный отказ.

Характеризуется чередующимися периодами нормального функционирования в штатном режиме и полным отказом на команды дистанционного управления.

3. Нарушения работы замков.

Проявляется неисправность хаотичной работой замков. Могут произвольно закрываться, открываться или полностью блокироваться не реагируя на поступающие команды. Неисправность опасна тем, что двери могут блокироваться полностью без возможности механического открытия. Приходиться снимать обшивку двери и открывать в ручном режиме.

Прежде чем приступать к ремонту системы центрального замка надо установить причину возникшей неисправности.

1.Тестирование сигнализации.

Если центральный замок сочетается с системой сигнализации необходимо обследовать её в первую очередь. Запирающие устройства дверей не реагируют на сигналы с пульта управления нужно их проверить механически при помощи ключа зажигания.

Если в ручном режиме центральный замок функционирует, надо проверить  электрические и управляющие цепи сигнализации. Один из распространённых вариантов, могла разрядиться батарейка в брелке.

2. Не работает центральный замок полностью или частично.

При тестировании системы центрального замка он отказывается работать или работает с нарушениями  в ручном механическом режиме с использованием ключа зажигания. Надо уточнить характер проявления неисправности.

Если произошёл полный отказ системы на вакуумном центральном замке, работы компрессора не слышно. Электрический центральный замок отзывается слабыми еле слышными щелчками работающего реле. Кнопки запирающих устройств остаются неподвижными.

Нужно установить локализацию предохранителя цепей центрального замка. Если он перегорел, замена решит проблему отказа механизма. В зависимости от модели автомобиля предохранитель может быть не один.

3.Предохранители системы целы и невредимы.

Если установлено, что предохранители целы и невредимы нужно продолжать настойчиво исследовать систему для установления причины неисправности.

Привод водительской двери не может передать поступающий на его сигнал с пульта управления на прочие двери. Аналогичные признаки проявляются, когда неисправен концевой выключатель активатора водительской двери. Не обнаруживается управляющий сигнал.

Ремонтные работы центральной системы необходимо начинать с проверки подачи питания и управляющего сигнала. Нужно визуально проверить провода системы на повреждение. Обязательно выполняется проверка концевого выключателя. Он установлен внутри привода.

4.Произвольное открытие или закрытие дверных замков.

Часто после нажатия на кнопку брелка замки дверей  закрываются и через несколько секунд произвольно открываются. Проявляться и обратный признак неисправности, когда без подачи сигнала замки закрываются.

Причиной неисправности является нарушение фиксации крепежа тяги. Расположена между приводом и механизмом замка водительской двери. Возникает нарушение процесса отпирания и запирания дверей.

Что это такое

Центральный замок (ЦЗ) представляет собой автомобильное вспомогательное устройство, отвечающее за безопасность транспортного средства. Его наличие создает комфорт, поскольку нажатие одной кнопки на панели управления позволяет разблокировать все двери на автомобиле без какого-либо ключа.

В систему центрального замка входят:

  • блок управления. Это первое звено в цепочке, используемое в системе для передачи сигналов центральный блок и переключатели;
  • входные датчики. Многие автомобилисты знают их под другим названием – микропереключатели. Их главная задача заключается в определении и фиксации положения замков багажника и дверей. Датчики срабатывают после поступления сигнала с командой от блока управления;
  • исполнительные устройства. Это замки багажника и дверей автомобиля, которые срабатывают под воздействием микропереключателя.

На заметку! Функционирование ЦЗ происходит независимо от работы двигателя, так как блок управления питается в автономном режиме. На брелоке устанавливается специальная батарейка.

Центральный замок в машине: как работает и установка ЦЗ

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
