Какие коробки передач бывают: основные типы трансмиссий на авто

Как это работает

Проще всего пояснить принцип действия данного узла на примере работы механической коробки передач. По сути, МКП это многоступенчатый понижающий редуктор, собранный по трехвальной, а реже по двухвальной схеме. Первичный, или ведущий вал посредством сцепления соединен с маховиком ДВС. Вторичный, или ведомый вал имеет жесткое соединение с карданным валом автомобиля. Третий, промежуточный, вал необходим для передачи оборотов от ведущего вала к ведомому. Валы располагаются параллельно друг другу и собраны в едином корпусе.Какие коробки передач бывают: основные типы трансмиссий на авто На ведущем валу располагается шестерня, передающая движение промежуточному валу. Промежуточный вал оснащен блоком мертво закрепленных шестерен, часто изготовленных как единое целое. Шестерни ведомого вала расположены в щлицах оси или специальных ступицах. Между ними располагаются муфты включения передач, которые вращаются вместе с валом, но способны передвигаться по его продольной оси. Шестерни и муфты ведомого вала могут взаимодействовать друг с другом при помощи зубчатых венцов на своих торцевых поверхностях.

При включении какой либо передачи, кроме заднего хода, муфта, ответственная за ее включение соединяется с соответствующей шестерней и блокирует ее. Двигаясь как единое целое, ведомый вал передает вращение на карданный. Поступательное движение муфте сообщает водитель транспортного средства, воздействуя на нее при помощи ручки переключения передач, взаимодействующей с вилками и ползунами коробки.

Четырехступенчатая коробка передач и схема ее работы

Цветом выделены:

  • Первичный вал – оранжевый
  • Вторичный – желтый
  • Промежуточный – серый

Цифро-буквенные обозначения указывают на номер передачи и задний ход. Нейтральное положение и включение первой передачиКакие коробки передач бывают: основные типы трансмиссий на авто

Роботизированная коробка передач (робот)

Роботизированная коробка представляет собой объединение механики и автомата. По сути, эта та же механическая коробка, только управление осуществляется не вручную рычагом переключения, а с помощью сервоприводов или мехатроником. Управление происходит через компьютерной блок, который принимает решение о переключении шестерни.

Характерной особенностью робота, из-за которой его не любят многие автолюбители, являются рывки при переключении передач. Чтобы избавиться от этой проблемы, инженеры придумали систему с двумя сцеплениями. Такая модель установлена в Toyota Corolla. Переключения здесь более плавные, чем у однодискового робота, но хуже, чем у других коробок. Также отметим, что робот не очень “любит” пробки. Поэтому при выборе автомобиля для городской езды в плотном трафике учтите этот фактор.

Плюсы робота:

  • стоимость ниже, чем у АКПП
  • ремонтопригодность

Минусы роботизированной коробки:

  • рывки при переключении
  • низкая надежность управляющих механизмов и дисков сцепления

Устройство трансмиссии типа вариатор

Вариатор, или CVT (Continuously Variable Transmission), это разновидность бесступенчатой автомобильной трансмиссии. Вариатор способен плавно изменять коэффициент передачи во всем диапазоне скоростей и тяговых усилий, поэтому в процессе работы такой трансмиссии не наблюдается характерных толчков при переключении передач, свойственных другим видам трансмиссии.

На современных автомобилях самым распространенным видом является вариатор, основанный на работе клиноременной передачи. В нем передаточное число передается от ведущего шкива, соединенного с мотором, к ведомому, связанного с приводами колес. Между собой валы соединяются ремнем.

Принцип работы вариатора основан на изменении диаметра ведомого и ведущего шкивов при уменьшении или увеличении частоты оборотов двигателя. При трогании автомобиля, когда необходимо максимальное тяговое усилие, диаметр ведущего шкива минимален, ведомого максимален, что повышает коэффициент передачи. С набором скорости и увеличением оборотов силового агрегата диаметр ведущего шкива возрастает, а ведомого — падает, что уменьшает коэффициент передачи. Таким образом регулируется тяговое усилие, передаваемое на приводы колес. Как и на любых современных автомобилях, за регуляцию диаметра шкивов отвечает электроника, получающая команды из электронного блока управления.

Второй вариант бесступенчатой трансмиссии — тороидальный вариатор, встречающийся гораздо реже клиноременной схемы. При таком варианте передача крутящего момента регулируется роликами тороидальной формы, зажатыми между валами. Изменение передаточного числа осуществляется за счет увеличения или уменьшения площади контактных поверхностей соприкосновения роликов и валов. Для максимальной тяги роликовые зажимы поворачиваются в сторону ведомого вала, что увеличивает площадь соприкосновения и трение между ведомым валом и роликом. При увеличении скорости ролики поворачиваются в обратную сторону. Тороидные вариаторы более надежны и износостойки, однако дороже в производстве.

Плюсы бесступенчатой трансмиссии типа вариатор очевидны: она более динамична и эффективна, чем автомат, полностью отсутствуют рывки, выигрывает она и в экономичности по сравнению с автоматом. Однако и минусы вариатора также ярко выражены: ненадежность, относительно малый ресурс, дорогостоящий ремонт и необходимость дополнительного обслуживания (нужно покупать специальное трансмиссионное масло).

Синхронизированные МКП

Данные типы коробок передач оснащены дополнительными элементами – синхронизаторами. Шестерни, располагающиеся на ведомом валу, имеют конусную торцевую поверхность. Между каждой шестерней и муфтой переключения находится бронзовое кольцо – синхронизатор. Начиная движение, муфта подхватывает кольцо и прижимает его к торцевой поверхности шестерни. За счет трения, скорости вращения шестерни и муфты уравниваются, после чего происходит их окончательное соединение с помощью зубчатого венца. На сегодняшний день все современные автомобили, на которых стоит 4-х, 5-ти или 6-ти ступенчатая МКП, оснащены синхронизаторами.

Популярные статьи  Как заменить свечи зажигания в Рено Меган 2?

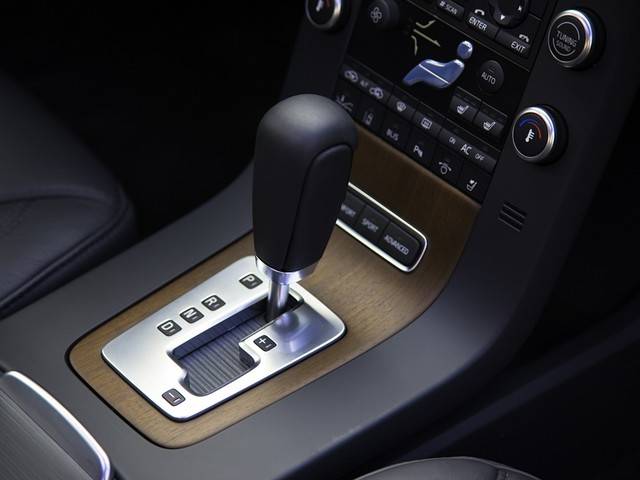

Автоматическая коробка (АКПП)

Принцип работы коробки-автомат такой же, как и у ее аналога, механической коробки. Она предназначена для того, чтобы преобразовывать и передавать крутящий момент.

Любая коробка-автомат состоит из 3-х элементов – гидротрансформатора, планетарного редуктора и гидравлической системы управления.

Гидротрансформатор – особый механизм, предназначенный для передачи крутящего движения при помощи рабочей жидкости — трансмиссионного масла для КПП.

Планетарный редуктор представляет собой узел или соединение, которое состоит из солнечной шестерни, коронной шестерни, водила и сателлитов. Это основной механизм коробки-автомата.

Гидравлическая система – симбиоз механизмов, которые позволяют осуществлять управление редуктором.

Автоматические коробки различаются по способу переключения, количеству передач, виду сцепления и виду актуаторов.

Автоматическая КПП способна обеспечить плавное автоматическое переключение передач без участия водителя. Такая коробка улучшает трансмиссию автомобиля, поскольку рабочая тяга всегда переходит только на колеса без резких изменений и прыжков скорости.

Среди недостатков такого типа КПП можно выделить:

  • сложность и дороговизну конструкции и системы управления;
  • низкий уровень КПД, который возможно улучшить только за счет увеличения количества передач;
  • сложность в проведении ремонтных работ

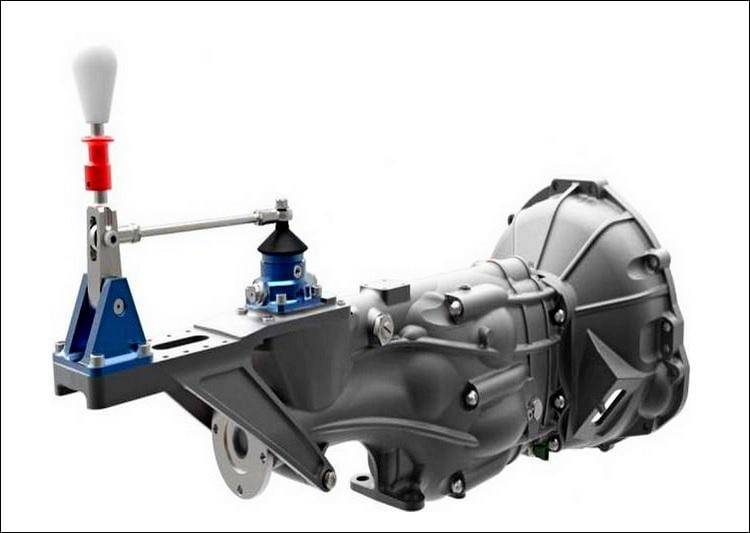

Механическая коробка: классификация

История этого вида трансмиссии насчитывает уже более сотни лет, за все время существования он претерпел массу изменений, позволивших довести его до совершенства и убрать недочеты. Проще говоря, механическая КПП – наиболее простая и удобная в использовании конструкция из всевозможных вариантов. Это правило распространено на коробки с количеством ступеней, не превышающим 5. Ввиду стремления производителей к экономичности, изготавливаются обычно 6-ступенчатые виды агрегатов, но это не влияет на КПД.

Какие коробки передач бывают: основные типы трансмиссий на авто

Секвентальная МКПП: основные особенности

Точнее говоря, это устройство относится по принципу действия к механическим моделям. Идея появилась из спортивных машин. Конструкция функционирует на базе традиционной КПП, которая имеет электронное управление приводом.

Преимущества:

  • Достижение оптимальной скорости через возможность быстрого переключения передач.
  • Выработка последовательных действий без вреда для двигателя на больших оборотах.
  • Возможность управления посредством подрулевых лепестков, позволяющих перемещаться на высоких скоростях.

В таких видах коробок автомобилей используются прямозубые шестерни, но не применяются синхронизаторы включения. Скорость их вращения выравнивается с помощью датчика скорости на компьютере. Наблюдается значительное сокращение времени включения нужной скорости (до 80%). Это делает процесс вождения удобным для новичков и профессиональных пользователей.

Роботизированные системы

Основное отличие от предыдущего вида – наличие электромеханического привода для включения шестерен. В основе схемы традиционно лежит механическая КПП, каждый вал оснащается в данном случае диском сцепления.

Устройства имеют отношение к механической КПП. Но, тем не менее, являются средним звеном между автоматом и механикой по стоимости и функциональности.

Требования к трансмиссии

Главные требования, которыми должна соответствовать трансмиссия:

  • безопасность и надежность;
  • высокий коэффициент полезного действия;
  • легкое рулевое управление;
  • низкий уровень шума;
  • минимальный вес элементов;
  • максимальный показатель мощности.

Какие коробки передач бывают: основные типы трансмиссий на авто

Механизм с высоким КПД и уровнем надежности напрямую влияет на безопасность автовладельца и пассажиров во время движения. Управление трансмиссией должно осуществляться легко, чтобы не отвлекать автомобилиста от дороги. Габариты и вес системы отражаются на стоимости автомобиля, поэтому инженеры стараются делать ее меньше и легче. Также трансмиссия должна издавать минимальное количество шума, что особенно актуально для личного авто.

Какие коробки передач бывают: основные типы трансмиссий на авто

Коробки передач с конструктивной спецификой

Помимо известных трансмиссий в транспортных средствах также могут применяться и уникальные модификации. Такие типы коробок имеют специфическую конструкцию, а вместе с ней и свой принцип работы.

Безвальная КП

Трансмиссии, в которых не используются валы с набранным комплектом шестерен, называются безвальными. В своей конструкции они имеют несколько рядов шестерен, расположенных в двух параллельных осях. Соединение шестерен осуществляется благодаря блокировке муфт.

Какие коробки передач бывают: основные типы трансмиссий на авто

Шестерни расположены на двух валах. Две из них закреплены намертво: на ведущем она установлена в первом ряду, а на ведомом – в последнем. Промежуточные шестерни, расположенные на них, могут играть роль ведущей или же ведомой в зависимости от сформированного передаточного числа.

Такая модификация позволяет увеличить передаточное отношение в обоих направлениях. Еще одно достоинство подобной трансмиссии – увеличенный силовой диапазон коробки. Одним из самых серьезных недостатков является обязательное наличие вспомогательной автоматической системы, с помощью которой осуществляется переключение скоростей.

Несинхронизированная КП

К еще одной разновидности специфических коробок относится несинхронизированная или та, в конструкции которой не предусмотрено наличие синхронизаторов. Это может быть тип с постоянным зацеплением шестерен или со скользящими шестернями.

Какие коробки передач бывают: основные типы трансмиссий на авто

Чтобы переключить передачу в такой коробке, водитель должен обладать определенным навыком. Он должен уметь самостоятельно синхронизировать вращение шестерен и муфт, определяя время перехода от передачи к передаче, а также выравнивая скорость вращения коленвала акселератором. Профессионалы называют эту процедуру перегазовкой или двойным выжимом сцепления.

Для выполнения плавного переключения водитель должен иметь опыт в управлении такими механизмами. Подобный тип трансмиссии устанавливается в американских тягачах, мотоциклах, иногда в тракторах и спортивных автомобилях. В современных несинхронизированных трансмиссиях можно не использовать сцепление.

Популярные статьи  Что такое иммобилайзер в машине и для чего он нужен

Кулачковая КП

Кулачковые коробки это разновидность несинхронизированной модели. Отличием является форма зацепляемых зубьев. Для повышения кпд коробки передач используется прямоугольная форма или кулачковый профиль зубьев.

Какие коробки передач бывают: основные типы трансмиссий на авто

Такие коробки очень шумные, поэтому в легковом транспорте используются в основном на гоночных авто

Во время соревнований на этот фактор не обращается внимание, но в обычном автомобиле такая трансмиссия не даст возможности получить наслаждение от поездки

Секвентальная КП

Под секвентальной коробкой подразумевается тип трансмиссии, в котором переход на пониженную или повышенную передачу осуществляется исключительно на одну ступень. Для этого используется ручка или ножной переключатель (на мотоциклах), который позволяет переместить шестерню в корзине исключительно на одну позицию за одно нажатие.

Какие коробки передач бывают: основные типы трансмиссий на авто

Похожий принцип работы имеет автоматическая коробка типа Типтроник, но она лишь имитирует действие данной трансмиссии. Классическая секвентальная коробка устанавливается в болидах F-1. Переключение скорости в них осуществляется при помощи подрулевых лепестков.

Преселективная КП

В классическом исполнении преселективная КП требовала предварительного выбора следующей передачи до того, как коробка на нее переключится. Часто это выглядело так. Во время движения авто водитель выставлял на селекторе следующую передачу. Механизм подготавливался к переключению, но выполнял это по команде, например, после нажатия на сцепление.

Устройство

Конструкция МКПП мало изменилась с тех пор, как были сделаны и запатентованы основные ее элементы. Механическая коробка переключения передач состоит из следующих деталей и узлов:

  • картер;
  • входной, выходной и промежуточный валы;
  • синхронизаторы;
  • ведущих и ведомых шестерней;
  • механизма переключения передач.

Собранные в едином корпусе детали взаимодействуют между собой, обеспечивая передачу крутящего момента. Устройство механической коробки передач зависит от особенностей конструкции и количества валов — по данному признаку они делятся на двух- и трех вальные. Последняя компоновка называется соосной и в технической литературе ее принято называть классической.

Валы и блоки шестерней

В такой конструкции ведущий и ведомый валы размещены картере коробки один за другим. В хвостовике первичного вала установлен подшипник, на который опирается конец вторичного. Отсутствие жесткой связи позволяет им вращаться независимо друг от друга с разной частотой и в разном направлении. Ниже под ними располагается промежуточный вал, передача усилия происходит через блоки шестерней установленных на указанные детали.

С целью снижения шумности редуктора, шестерни в нем делаются косозубые

При изготовлении данных деталей используется жесткая система допусков, и большое внимание уделяется качеству обработки сопрягаемых поверхностей

На ведущем валу классической механической коробки жестко закреплено несколько шестерней разного диаметра и соответственно с разным количеством зубьев. В отдельных случаях узел делается цельным, что обеспечивает ему максимальную прочность.

Шестерни на вторичном валу могут устанавливаться двумя способами:

  • подвижно на шлицах;
  • фиксировано на ступицах.

Соединение с ведущим валом в первом варианте происходит за счет продольного перемещения ведомой шестерни по шлицам до вхождения в зацепление в ведущей. Такая схема отличается простотой и надежностью и получила достаточно широкое распространение.

В другой конструкции продольное перемещение деталей исключается и соединение происходит при помощи скользящей муфты.

Видео — как происходит передача крутящего момента в МКПП:

Угловые скорости ведущего вала и ведомого уравниваются при помощи специального устройства, который называется синхронизатором. В коробках передач спортивных автомобилей или машин специального назначения вместо данных узлов могут использоваться кулачковые муфты.

Механизмы управления

За всю историю развития автотранспорта было разработано множество оригинальных конструкций. Наибольшее распространение получила компоновка, используемая в современных агрегатах.

Управление механической коробкой передач осуществляется специальной конструкцией, состоящей из следующих элементов:

  • рычага;
  • приводов;
  • ползунов;
  • вилки;
  • замка;
  • муфты переключения передач.

Изменения режимов работы агрегата производится водителем путем перемещения рычага из одного положения в другое. Через приводы задействуются ползуны. Защитой от одновременного включения является специальный блокирующий механизм – замок. В трехходовых коробках он делает невозможным перемещение двух ползунов при движении третьего.

Этот узел приводит в действие вилку переключения передач, которая вызывает смещение муфты. Данная деталь представляет собой толстостенное кольцо со шлицами на внутренней поверхности. Они находятся в постоянном зацеплении с зубчатым венцом ведомого вала, по которому муфта перемещается вдоль него. Аналогичные шлицы имеются и на боковой поверхности ведомой шестерни.

При переключении передач рычаг вначале переводится в нейтраль, из которой производится выбор нужного режима. За это время синхронизатор выравнивает угловые скорости, и шестерня блокируется муфтой. Крутящий момент с первичного вала передается на вторичный и далее через главный редуктор на ведущие колеса.

Синхронизатор обеспечивает безударное переключение, при этом время его срабатывания не превышает нескольких сотых долей секунды.

Видео — устройство сцепления и МКПП, наглядный рассказ от компании Тойота:

Мягкость работы механической коробки передачво многом зависит от общего состояния деталей и, в особенности, данного узла.

Синхронизатор представляет собой бронзовое кольцо с зубчатым венцом на внутренней стороне. При движении муфты она сначала прижимает деталь к конусной поверхности на боковине ведомой шестерни, возникшей при этом силы трения достаточно для выравнивания частоты вращения валов. После синхронизации происходит блокировка зубчатого колеса муфтой переключения.

Классификация

Эксперты выделяют пять видов трансмиссии:

  • механическая;
  • гидромеханическая;
  • гидростатическая;
  • гидравлическая;
  • электромеханическая.
Популярные статьи  Запуск двигателя в мороз

Какие коробки передач бывают: основные типы трансмиссий на авто

Самой распространенной трансмиссией является механическая. Все остальные из-за особенности конструкции используются реже. Механическая трансмиссия состоит из шестеренчатых или фрикционных элементов. Они обеспечивают легкость конструкции, простоту обслуживания, высокий КПД и надежность эксплуатации. Также механическая конструкция довольно компактна. Среди недостатков такой системы можно выделить неплавное переключение передаточного числа, из-за чего вырабатываемая двигателем мощность не всегда используется эффективно. Также «механика» не всегда комфортна при передвижении в городском цикле. Как правило, МКПП устанавливается на бюджетные автомобили или базовые комплектации, внедорожники и спорткары. В случае со спортивными машинами «механика» дополняется электронным переключателем передач. Однако это ведет к удорожанию транспортного средства.

Какие коробки передач бывают: основные типы трансмиссий на авто
Читайте нас:

Гидромеханическая КПП состоит из механизма, который передает тяговый момент, и специального преобразователя. Такая трансмиссия применяется в железнодорожной технике, тракторах, а также в танкостроении в качестве вспомогательного регулятора при поворотах. Применение данной системы значительно уменьшает коэффициент полезного действия силового агрегата, но увеличивает эксплуатационный срок поршневого моторчика. Габариты и вес гидромеханичекой трансмиссии значительно больше, нежели чем у механической, из-за необходимости установки специального охлаждения и дополнительного питания.

Какие коробки передач бывают: основные типы трансмиссий на авто

Для передачи мощности мотора в гидростатической трансмиссии используются аксиально-плунжерные механизмы. Благодаря этому, элементы коробки размещаются друг от друга на достаточно далеком расстоянии и получается много степеней свободы. Гидростатическая трансмиссия устанавливается в некоторых теплоходах, катках, применяемых при строительстве дорог, и металлорежущих станках. КПП очень капризна к качеству технических жидкостей и требует постоянного контроля со стороны инженеров.

Какие коробки передач бывают: основные типы трансмиссий на авто

Гидравлическая трансмиссия встречается редко. Дело в том, что в такой системе переключение передач осуществляется специальными гидравлическими машинами, а не механикой. Главный плюс системы – стабильность работы при высоких крутящих моментах. А недостатком трансмиссии является необходимость перед работой устанавливать отдельную гидромуфту для каждой передачи. Используется такая система преимущественно железнодорожной технике.

Какие коробки передач бывают: основные типы трансмиссий на авто

В электромеханической трансмиссии основным элементом выступает тяговый электромотор. Также в ее состав входят электросистема контроля, генератор электротока и провода, соединяющие все составные части системы. Распространенности данная трансмиссия не получила по причине больших габаритных размеров и массы, а также высокой стоимости. Сегодня такую систему используют в тяжелой технике, на армейских автомобилях, троллейбусах, морских судах.

Какие коробки передач бывают: основные типы трансмиссий на авто

Устройство и принцип работы

Рассматриваемый механизм представлен классическим сочетанием шестерен с различным диаметром, которые обеспечивают передачу вращения с изменением числа оборотов и передаваемого усилия. Особенности механизма определяют возможность применения в самых различных отраслях. Обеспечить работу можно только в случае присоединения вращающего вала к ведомой части.

Рассматривая чертеж классического устройства, следует отметить, что оно состоит из следующих элементов:

Основные элементы представлены зубчатыми и червячными парами.
Для установки и фиксации основных деталей проводится установка центрирующих подшипников.
Для смазывания трущихся деталей корпус заполняется специальным маслом

Исключить вероятность его вытекания можно за счет уплотнений.
Сальники также являются важной частью конструкции.
Корпус состоит из двух составных элементов, за счет которых есть возможность разобрать конструкция при обслуживании или ремонте.. Схема классического устройства выглядит следующим образом:. Схема классического устройства выглядит следующим образом:

Схема классического устройства выглядит следующим образом:

  1. В качестве источника вращения устанавливается мотор.
  2. Другая часть представлена шестерней планетарного типа. Внутри расположены другие детали, крепление стакана редуктора к мотору проводится за счет фиксирующих элементов.
  3. Далее идет вал с подшипником.

Защита конструкции обеспечивается за счет крышки редуктора. Его фиксация проводится за счет болтов. В целом можно сказать, что устройство достаточно сложное, поэтому провести его ремонт и обслуживание не всегда просто.

Принцип действия агрегата во многом зависит от кинематической схемы привода. Расчет передаточного отношения проводится при применении специальных формул, которые можно встретить в технической литературе.

Основная часть конструкции состоит из следующих деталей:

  1. Коронной шестерни.
  2. Планетарная или сателлиты.
  3. Водило и солнечная шестерня.

Принцип действия рассчитывается следующим образом:

  1. Солнечная шестерня расположена в центральной части конструкции. Зачастую именно ей передается основное вращение, для чего элемент имеет посадочное отверстие под вал.
  2. Центральный элемент постоянно находится в зацеплении с другими подобными шестернями, оси которых расположены по окружности.
  3. Сателлиты находятся в зацеплении с коронной шестерней, которая представлена зубчатым колесом большого диаметра с внутренним расположением основных деталей.
  1. Водило требуется для жесткой фиксации всех деталей относительно друг друга.

Стоит учитывать, что для работы механизма одна из частей должна быть зафиксирована относительно других. В зависимости от выбора ведомого или ведущего элемента зависит показатель передаточного числа. Рассчитать число достаточно сложно, от этого показателя также зависит удельная мощность.

Конструктивные особенности рассматриваемого механизма определили то, что он может применяться для достижения самых различных целей.
