Как устроен турбокомпрессор?

Все очень просто. Воздух, проходя через воздушный фильтр, попадает в турбокомпрессор Вашего Mercedes ML, затем кислород сжимается с одновременным сильным нагревом. Откуда напрямую попадает в так называемый интеркулер, который отвечает за охлаждение этого кислорода. Затем охлажденный, стабилизированный воздух направляется во впускной коллектор и цилиндры. Сжатый воздух дает большое давление на цилиндры, именно из-за этого увеличивается мощность турбированного Mercedes ML по сравнению с классическими атмосферными агрегатами.

Турбонаддув: устройство турбокомпрессора
Турбина устройство и принцип работы

После отработки воздушно-топливной смеси (выгорания), она через выпускной коллектор уходит, где этот поток горячего воздуха под температурой до 1000 градусов попадает в турбину, вращая ее вал на другой стороне. Это позволяет повторить цикл сжатия и подать новую порцию воздуха обратно в цилиндры.

Причины поломки турбины

  • Большие интервалы замены моторного масла и воздушных фильтров.
  • Предельные нагрузки на двигатель, связанные с определенным скоростным режимом эксплуатации Mercedes ML. В результате наступает перегрев, ведущий образованию масляного нагара на шейках ротора и значительному закоксовыванию вала.
  • Недостаточная смазка элементов узла
  • Повреждение крыльчатки турбокомпрессора посторонними механическими предметами

Как понять, что турбина вышла из строя?

  • Появление сизого дыма из выхлопной трубы
  • Появление сажи в выхлопе
  • Значительное увеличение потребления масла
  • Наличие масляных подтеков
  • Снижение тяги и динамики разгона, может наблюдаться провал оборотов
  • Появление свиста из-под капота
  • Увеличение расхода топлива.

Как работает турбонаддув дизельного двигателя

Ротор турбины и крыльчатка компрессора жестко закреплены на одном валу. Таким образом, скорость вращения ротора передается крыльчатке. Круг замыкается:

  • Через компрессор воздух из атмосферы, смешиваясь с топливом, подается в цилиндры двигателя;
  • Смесь сгорает, приводя в движение поршни, и образовавшиеся в результате газы поступают в выпускной коллектор;
  • Здесь они принимаются в корпус турбины, разгоняются в канале и на выходе взаимодействуют с ротором, заставляя его вращаться;
  • Ротор через вал передает вращение крыльчатке компрессора, которая всасывает в корпус атмосферный воздух.

Турбонаддув: устройство турбокомпрессора

Получается взаимосвязанная схема работы, когда количество всасываемого воздуха зависит от скорости вращения крыльчатки и, наоборот, крыльчатка вращается быстрее при большем количестве забираемого воздуха.

Принцип работы турбонаддува имеет два момента, называемые турбоямой и турбоподхватом.

Первый момент характеризуется задержкой в работе турбины после увеличения подачи топлива нажатием на педаль газа, так как для разгона ротора выхлопными газами требуется время.

Вслед за турбоямой наступает момент турбоподхвата, когда разогнавшийся ротор резко увеличивает подачу воздуха в цилиндры, повышая мощность двигателя.

Преимущества и недостатки турбированного двигателя

Как и любой другой двигатель, турбированный тоже обладает своими преимуществами и недостатками.

Преимущества:

1. Самое главное преимущество турбированного двигателя – высокая мощность. Пожалуй, это главная цель, которую получили при минимальном изменении конструкции двигателя. При одинаковом объеме с атмосферным двигателем, турбированный может выдавать мощность и крутящий момент на 70 процентов больше.

2. Турбокомпрессор позволяет снизить содержание вредных веществ в выхлопном газе, что делает такой двигатель намного экологичнее. Это связано с тем, что воздух в цилиндрах сгорает намного эффективнее и полностью, в связи с этим, количество выхлопных газов уменьшается, а то и вовсе пропадает по пути в компрессор.

3. Двигатель, оборудованный турбиной, имеет низкий уровень шума, в отличие от атмосферного аналога.

4. Турбированный двигатель можно установить практически на любой автомобиль. Это связано с тем, что его конструктивные особенности мало чем отличаются от обычного ДВС. А значит, при равном объеме, они имеет такие же габариты, что позволяет монтировать его на те же крепежные элементы. Данное свойство касается как бензиновые, так и дизельные двигатели.

Популярные статьи  Ваз 2107 не заводится (карбюратор)

Недостатки:

1. Пожалуй, это самый логичный недостаток из всех – повышенный расход топлива. Дело в том, что при потреблении большего объема воздуха, необходимо и соответствующее количество топлива. Решить эту проблему невозможно, так как двигатель, раскручиваясь быстрее, будет самостоятельно закачивать требуемый уровень топлива.

2. Очень большие трудности в эксплуатации. Они связаны с высокой чувствительностью качества топлива и моторного масла. Если атмосферный двигатель менее привередлив к этим показателям, то турбированный может запросто выйти из строя.

3. В дополнение ко второму недостатку можно отметить очень низкий срок службы масло и его фильтра. Дело в том, что турбированный двигатель строится на основе обычного ДВС, а значит, рассчитан на такой же пробег и количество оборотов. Так как турбированный двигатель чаще работает на повышенных оборотах, соответственно масло быстрее теряет свои свойства.

4. Большие цены. Суть данного вопроса начинается с того, что цена на турбину и ее комплектующие изделия достаточно высокая. Соответственно турбокомпрессор очень дорого ремонтировать, что не каждому по карману.

5. Есть некоторые особенности охлаждения турбины после долгой поездки. Дело в том, что она достаточно сильно перегревается и может остыть только на холостых оборотах. Поэтому, прежде чем глушить двигатель, ему дают поработать еще около двух минут.

6. Двигатель с турбокомпрессором в сборе стоит дороже своего атмосферного аналога на 20-30 процентов.

Сравнение эффективности и расхода топлива

Для многих покупателей важным принципом оценки эффективности остается экономичность

Важно решить, какой двигатель экономичнее, – турбированный или атмосферный. Здесь преимущества будут у современных технологий. Но нужно понимать, что экономичность сильно зависит от режимов эксплуатации

Также экономичность стоит рассматривать с точки зрения обслуживания и ремонта, и в этом плане классические атмосферники пока оказываются более эффективными

Но нужно понимать, что экономичность сильно зависит от режимов эксплуатации. Также экономичность стоит рассматривать с точки зрения обслуживания и ремонта, и в этом плане классические атмосферники пока оказываются более эффективными.

Затраты топлива в процентном соотношении

Можно выделить такие факторы расхода
топлива на двух типах моторов:

  1. Атмосферники потребляют гораздо больше
    топлива в городском режиме с постоянным изменением оборотов. Они не успевают
    подстраиваться под нужный режим.
  2. На трассе оба агрегата хорошо показывают
    себя с точки зрения расхода, здесь турбина практически не будет включаться в
    работу, так что и разница не слишком заметная.
  3. При работе на автомате турбированный
    двигатель лучше, так как он более эластичный и позволяет подстраивать режим
    поездки под характеристики коробки передач.
  4. Для очень объемистых моторов свыше 3
    литров турбокомпрессор является излишеством, они не получат больше
    эластичности, а вот проблем с обслуживанием будет больше.
  5. Некачественные турбины – это настоящая
    проблема для владельца. Они могут сэкономить пару литров топлива в месяц, но
    затем потребуют десятки тысяч рублей на ремонт и обслуживание.

Как видите, разница между этими агрегатами
есть, но нужно выбирать тот тип, который подходит для ваших режимов
эксплуатации. Тогда и преимущества будут более заметны.

Особенности эксплуатации ТД

Поняв принцип действия турбонаддува, водитель должен уяснить для себя правила эксплуатации агрегата. При соблюдении рекомендаций «срок жизни» мотора увеличится.

Особенности эксплуатации следующие:

Проверка уровня масла — самое главное условие при эксплуатации турбодвигателей. Если наблюдается отсутствие смазки, то это приводит к быстрому износу подшипников турбины.

Правильный нажим на педаль газа — ТД достигают максимальных оборотов уже сразу после запуска, поэтому удерживать педаль газа долго не следует.

Качественное масло — турбина быстро изнашивается также из-за некачественного масла. Это также негативно отражается на состоянии мотора.

Проверка двигателя после проведения ремонта — жидкость должна быть прозрачной, а сам «движок» — не издавать посторонних звуков.

Доводить двигатель до больших оборотов. Турбина должна постоянно работать, иначе она перестанет нормально функционировать. Именно поэтому раз в неделю необходимо включать двигатель на высокие обороты.

Для дизельных двигателей следует использовать только качественное топливо. Низкосортные жидкости засоряют топливную систему, снижая уровень мощности двигателя.

При низких значениях t смазка превращается в вязкое вещество. Именно поэтому во время мороза двигатель должен поработать на «холостом» ходу, чтобы жидкость зациркулировала внутри агрегата.

Конструкция сопла

Турбонаддув: устройство турбокомпрессора

Через сопло проходит пар. В первых конструкциях, когда еще не были полностью изучены свойства расширения пара, сконструировать рационально работающую конструкцию с высоким КПД было невозможно.

Основная причина — сопло, которое применялось изначально, по всей длине было одинаковое по диаметру. Это повлекло то, что носитель, переходя в парообразное состояние, проходил через трубу и попадал в пространство с низким давлением. Его не хватало для нормальной работы турбины.

При этом во время выхода из этого сопла пар клубился из-за атмосферных расширений. Эти недостатки получилось исправить, когда изменили устройство трубы. Теперь пар в начале своего прохождения попадал в зауженную часть сопла, а на окончании оно постепенно увеличивалось в диаметре. Это позволило избавиться от клубов пара, поскольку они значительно понижали скорость.

Конструктивные особенности

Несмотря на то, что турбонаддувные системы у различных производителей имеют свои отличия, существует и ряд общих для всех конструкций узлов и агрегатов.

В частности, любая турбина имеет воздухозаборник, установленный непосредственно за ним воздушный фильтр, заслонку дросселя, сам турбокомпрессор, интеркулер, а также впускной коллектор. Элементы системы соединяются между собой шлангами и патрубками, выполненными из прочных износостойких материалов.

Как наверняка заметили читатели, знакомые с конструкцией автомобиля, существенным отличием турбонаддува от традиционной системы впуска является наличие интеркулера, турбокомпрессора, а также конструктивных элементов, предназначенных для управления наддувом.

Турбокомпрессор или, как его еще называют, турбонагнетатель, представляет собой основной элемент турбонаддува. Именно он отвечает за увеличение давления воздуха во впускном тракте двигателя.

Конструктивно турбокомпрессор состоит из пары колес – турбинного и компрессорного, которые размещаются на роторном валу. При этом каждое из этих колес имеет собственные подшипники и заключено в отдельный прочный корпус.

Регулировка давления наддува

Турбонаддув дизельного двигателя повышает его мощность за счет возрастания давления выхлопных газов, являющихся результатом увеличения числа оборотов и интенсивности работы мотора. Этот же процесс повышает давление наддува. Если его не регулировать, то на самых высоких оборотах оно может достичь опасных значений, приводящих к поломкам и механическим повреждениям.

Регулировка давления производится с помощью выпускного предохранительного клапана, а контроль максимально допустимого значения — с помощью мембраны и пружины определенной жесткости.

Турбонаддув: устройство турбокомпрессора

Суть работы: при достижении предельного значения давления, мембрана, установленная в корпусе компрессора, преодолевает воздействие пружины и открывает регулировочный клапан.

Популярные статьи  Как поднять авто для ремонта без домкрата и ямы

Давление регулируют как на стороне компрессора, так и на стороне турбины:

  1. Работающий турбокомпрессор сбрасывает в атмосферу через выпускной клапан излишки забранного воздуха, тем самым снижая давление.
  2. В турбине клапан выпускает отработанные газы под воздействием мембраны компрессора, когда давление всасываемого воздуха достигает максимального уровня. Благодаря этому, ротор вращается с установленной скоростью, а компрессор не забирает лишний воздух и не увеличивает давление.

Второй вариант расположения клапана позволяет изготавливать системы меньших габаритов. Кроме того, турбонагнетатель с клапаном в компрессоре подвержен чрезмерному нагреву из-за повышенной температуры выпускаемого воздуха, что негативно сказывается на эффективности его работы.

Поэтому турбонаддув дизельного двигателя чаще оснащают регулировочным клапаном в турбине, а регулировку в компрессоре используют в качестве дополнения.

Как это работает

Основное отличие двух моторов заключается в способе подачи воздуха в цилиндры. В атмосферном двигателе воздух идeт под действием впуска разрежения, который создаeтся на такте, — поршень просто опускается и втягивает воздух. Втурбированном моторе работает принудительный наддув — в цилиндры нагнетается больше воздуха с помощью турбокомпрессора.

По сути, турбированный двигатель является модернизацией своего предшественника — классического атмосферного мотора. Основная цель этого изобретения — увеличение мощности без увеличения объeма цилиндров. Турбированный бензиновый двигатель позволяет получить в камерах сгорания более высокую степень сжатия. Благодаря тому, что воздух подаeтся в камеры сгорания под давлением, достигается более полное сгорание топливно-воздушной смеси.

Турбина состоит из двух частей: ротора и компрессора. Двигатель в процессе работы производит выхлопные газы. Эти раскалeнные газы, поступая под давлением в ротор, раскручивают турбонагнетатель, воздействуя на лопатки турбины. Только после этого они поступают в глушитель. Вал ротора, вращаясь, приводит в действие компрессор, который нагнетает воздух в камеры сгорания, образуя дополнительную степень сжатия.

Воспользуемся простым примером для иллюстрации: если объeм мотора составляет 1,6 литра, то мощность классического атмосферника не превысит 100-110 л.с. В свою очередь, турбированный двигатель при том же объeме сможет выдать до 180 л.с.

Кстати, турбированные двигатели имеют свою небольшую классификацию.

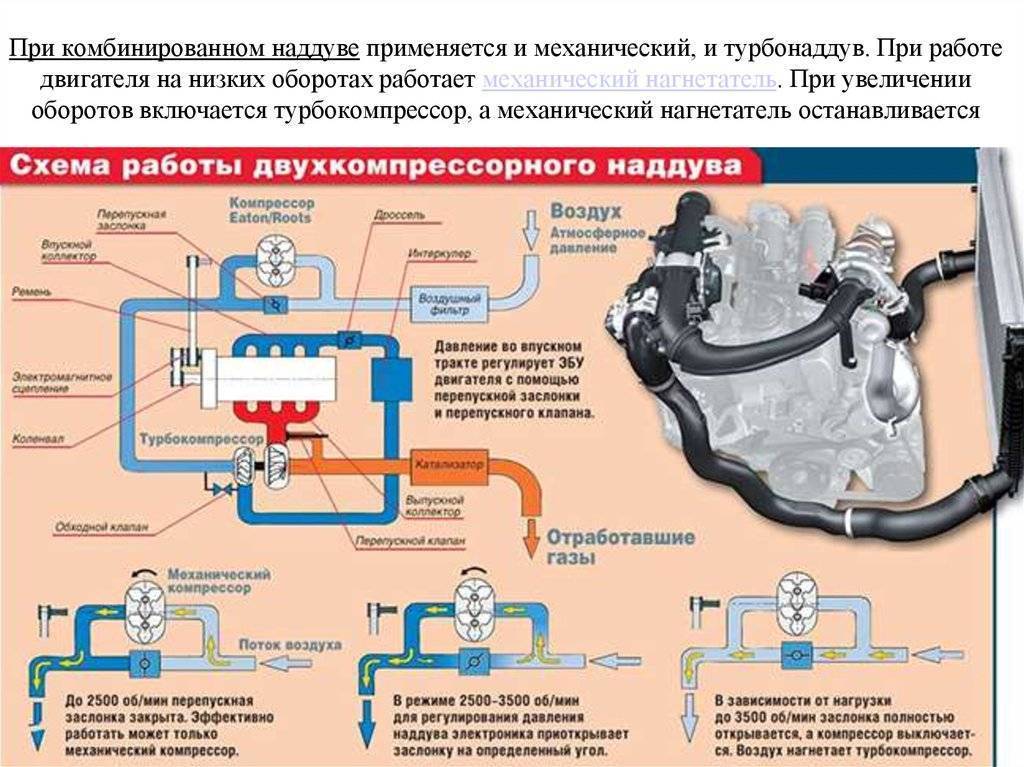

  1. Механический нагнетатель . На впуске стоит воздушный насос — компрессор, который приводится в движение от коленчатого вала мотора.

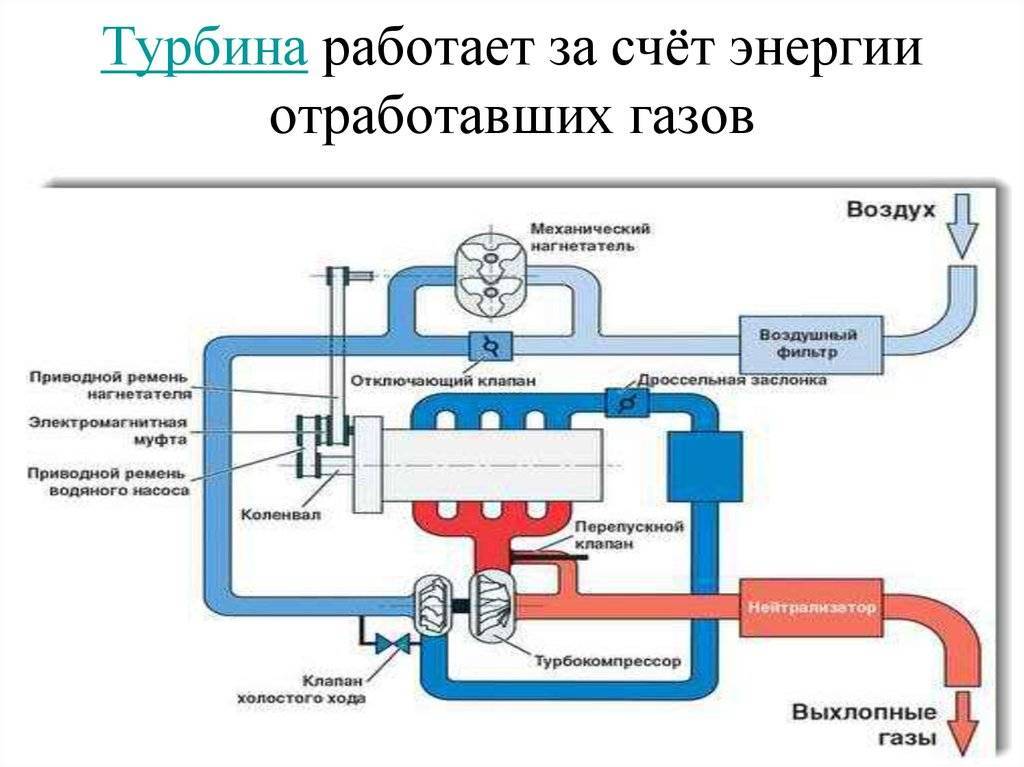

  2. Турбокомпрессор , который использует энергию выхлопных газов. Принципы его работы мы рассмотрели выше.

Принцип работы турбины. Как работает турбонаддув в автомобиле

Для более ясного представления о том, как работает турбина в автомобиле, прежде всего необходимо ознакомится с принципом работы двигателя внутреннего сгорания. Сегодня, основная масса грузовых и легковых автомобилей оснащаются 4-х тактными силовыми агрегатами, работа которых контролируется впускными и выпускными клапанами.

Каждый из рабочих циклов такого двигателя состоит из 4 тактов, при которых коленвал делает 2 полных оборота

Впуск — при этом такте осуществляется движение поршня вниз, при этом в камеру сгорания поступает смесь топлива и воздуха (если это бензиновый двигатель) или только воздуха в случае если это дизельный агрегат.

Компрессия — при этом такте происходит сжатие горючей смеси.

Расширение — на этом этапе происходит воспламенение горючей смеси при помощи искры, вырабатываемой свечами. В случае с дизельным двигателем, воспламенение осуществляется произвольно под действием высокого давления впрыска.

Выпуск — поршень двигается вверх, при этом освобождаются выхлопные газы.

Такой принцип работы двигателя определяет следующие способы повышения его эффективности:

— Установка турбонаддува — Увеличение рабочего объёма двигателя — Увеличение числа оборотов коленчатого вала двигателя

Увеличение рабочего объёма двигателя

Увеличение объёма двигателя возможно двумя путями: либо увеличением объема камер сгорания, либо — увеличением количества цилиндров в силовом агрегате. Однако такой способ повышения мощности не совсем оправдан, так как имеет ряд недостатков, среди которых: повышенный расход топлива.

Увеличение числа оборотов коленчатого вала двигателя

Еще один возможный способ повышения производительности двигателя заключается в увеличении числа оборотов коленчатого вала. Это достигается путем увеличения количества ходов поршня за единицу времени.

Но использование такого способа имеет жесткие ограничения, которые обусловлены техническими возможностями двигателя.

Кроме этого, такая модернизация приводит к падению эффективности работы силового агрегата из-за потерь при впуске и других операциях.

Турбонаддув

Это дает возможность поступлению большего количества воздуха в цилиндр, благодаря чему появляется возможность сжигания большего объема топлива.

При использовании такой технологии, мощность двигателя возрастает по отношению к количеству потребляемого топлива и объему двигателя.

Охлаждение воздуха

В процессе компрессии воздух может нагреваться вплоть до 180 С. Однако воздух имеет свойство увеличения плотности при охлаждении, что дает возможность значительно увеличить объем воздуха, попадающего в цилиндр. Кроме этого, увеличение плотности воздуха существенно снижает расход топлива и количество выбросов продуктов сгорания.

Также существует два разных типа турбонаддува: турбокомпрессор, основанный на использовании энергии выхлопных газов и турбонагнетатель с механическим приводом.

Турбонагнетатель с механическим приводом

В случае использования такого типа компрессии, воздух сжимается благодаря специальному компрессору, который работает от привода двигателя. Но такой метод имеет один большой недостаток.

Все дело в том, что при использовании механического турбокомпрессора часть мощность двигателя уходит на обеспечение работы самого компрессора, по этому двигатель, оборудован таким нагнетателем, имеет больший расход топлива чем обычный двигатель такой же мощности.

Турбокомпрессор основанный на использовании энергии выхлопных газов

Такой метод основан на использовании энергии выхлопных газов, которая направлена на привод турбины. При использовании такого способа отсутствует механическое соединение с двигателем, благодаря чему потери мощности не происходит.

Основные преимущества двигателей с турбонаддувом

1) Турбодвигатель имеет меньшее показатели по расходу топлива нежели двигатель без турбины той же мощности и при прочих равных условиях.

2) Силовой агрегат с с турбонаддувом имеет заметно лучшие показатели соотношения веса двигателя к развиваемой им мощности.

3) Использование турбокомпрессора открывает новые возможности по оптимизации других параметров и характеристик двигателя, а также улучшения крутящего момента, что позволит избежать очень часто переключения передач при езде в пробках или гористой местности.

4) Турбодвигатели работают тише чем агрегаты такой же мощности без турбонаддува.

Немного о турбокомпрессоре

Турбокомпрессор или его ещё называют «газотурбинный нагнетатель» (Centrifugal compressors или очень популярно называть «Turbocharger») — это осевой или центробежный компрессор, что функционирует вместе с турбиной. Это конструктивный основной элемент в автомобилях с газотурбированными двигателями.

Давление во впускной системе можно повысить при помощи установки турбокомпрессора, использующего энергию отработавших газов. При его использовании масса воздуха, имеющегося в камерах сгорания, увеличивается. Механический нагнетатель не так эффективен, как турбированный компрессор газов, потому что мощность двигателя не используется для привода.

Тем не менее, после установки центробежной турбины некоторые потери мощности неизбежны. Отработавшие газы из цилиндров не находят выхода, так как турбина преграждает их путь наружу. На двигатель приходится большая нагрузка по очистке цилиндров, вследствие того, что в выпускном тракте создаётся огромное давление. На эту задачу тратится некоторая часть мощности двигателя авто. Конечно, эта потеря ничтожна в сравнении с приростом мощности двигателя объёмом в 30–40%.

Популярные статьи  Расход топлива Рено Логан (Renault Logan): 1,4-1,6 +отзывы владельцев

После установки центробежной турбины, можно столкнуться с ещё одной проблемой, которая в обиходе называется турбояма. Выходная мощность двигателя изменяется с отставанием от смены давления отработавших газов. Главными факторами, из-за которых образуется турбояма, являются силы трения, инерционность и нагрузка турбины.

Устройство и принцип работы двигателя

Строение турбовального двигателя в общих чертах напоминает строение ТРД. Основными составляющими являются комрессор, турбина, камера сгорания и вал. В отличие от других газотурбинных двигателей ТВаД совсем не имеет реактивной тяги – вся свободная энергия расходуется на вращение вала, поэтому и сопла, как такового, у него нет, а есть только каналы (своеобразные выхлопные трубы), по которым отводятся отработанные газы. Еще одна особенность ТВаД – наличие не одной, а двух турбин, не связанных между собой механически. Одна турбина приводит в движение компрессор, а вторая – рабочий вал. Между собой они связаны газодинамически. Некоторые модели турбовинтовых двигателей также имеют схожую конструкцию, но не обязательно. В случае с ТВаД турбин всегда две.

Две основные схемы устройства ТВаД с описание расположенных механизмов. Картинки кликабельны.

Турбонаддув: устройство турбокомпрессора Турбонаддув: устройство турбокомпрессора

Принцип работы турбовального двигателя тоже не сильно отличается от ТРД или ТВД. Компрессор, приводимый в движение турбиной, нагнетает воздух в камеру сгорания, где он перемешивается с впрыснутым через форсунки топливом. Топливный заряд воспламеняется и сгорает, в результате чего образуются газы с большим запасом энергии. Расширяясь, они вращают турбины, приводя в движение компрессор и вал, а отработанные газы выводятся наружу.

Компрессор турбовального двигателя имеет несколько ступеней и может быть центробежным, осевым или комбинированным. Комбинированные компрессоры сочетают в себе и центробежные, и осевые ступени.

Обязательным конструктивным элементом ТВаД, как, впрочем, и турбовинтового двигателя, является редуктор, установленный между турбиной и валом. Сама турбина вращается с угловой скоростью, достигающей 20 000 об/мин. Понятно, что винт, закрепленный на валу и создающий тягу, не сможет работать при такой скорости и выполнять свои функции, ведь тогда ему придется вращаться со сверхзвуковой скоростью. Редуктор, установленный перед валом, понижает обороты и увеличивает крутящий момент, так что скорость вращения лопастей винта вертолета значительно меньше скорости вращения турбины.

Если турбовинтовые двигатели, которые используются на самолетах, должны иметь компактные размеры, а вал турбины и вал винта у них устанавливаются параллельно в одном корпусе, то к габаритам турбовальных двигателей таких жестких требований нет. Рабочий вал у них может находиться впереди турбины или за ней, в одном корпусе с ней или отдельно. Это объясняется тем, что мотор спрятан в конструкции кабины, где его можно расположить в любом удобном положении. Различают цельные моторы и модульные, состоящие из отдельных модулей, связанных между собой механически. Часто в одном модуле расположены компрессор и турбины, а в другом – рабочий вал, связанный с валом турбины редуктором.

Легкий американский вертолет AH-6j Little Bird

Небольшой прирост или солидное увеличение мощности

Турбонаддув: устройство турбокомпрессора

Существует несколько способов форсирования силовой установки без турбонаддува. Можно произвести ряд доработок конструкции головки блока цилиндров, обеспечить установку спортивных распредвалов, поставить фильтр нулевого сопротивления, улучшить продувку и тем самым обеспечить подачу большего количество воздуха в цилиндры при езде в режиме максимально высоких оборотов.

Турбонаддув: устройство турбокомпрессора

Вполне можно и вовсе не стремится менять количество поступающего в мотор воздуха, а вместо этого увеличить степень сжатия и перейти на использование горючего с более высоким октановым числом. Доступно даже расточить цилиндры и нарастить их объем. Это также позволит увеличить КПД Вашего мотора.

Все указанные способы уместны и работают, но только тогда, когда мощность планируется увеличить всего на 15-20%.

Если речь заходит о кардинальных изменениях и значительном увеличении мощности мотора, тогда без компрессора уже не обойтись. Наиболее эффективным методом будет установка турбокомпрессора. Более того, установка турбонаддува способна увеличить мощность любого специально подготовленного для таких возросших нагрузок мотора.

В предыдущих статьях мы поверхностно перечислили основные элементы системы турбонаддува. Теперь давайте подробнее рассмотрим те главные этапы и процессы, когда сначала воздух проходит в системе с установленным турбокомпрессором, а затем отработавшие газы приводят в действие компрессор. Для примера возьмем турбокомпрессор дизельного ДВС.

Турбонаддув: устройство турбокомпрессора

  • В самом начале пути воздух пропускается через воздушный фильтр и оказывается на входе в турбокомпрессор;
  • Внутри турбонагнетателя попавший туда воздух проходит процесс сжатия. При этом возрастает количество необходимого для эффективного сгорания топливно-воздушной смеси кислорода на единицу объема воздуха. В этот самый момент сжатия проявляется нежелательный в данном случае эффект нагрева воздуха от сжатия и снижение его плотности;
  • Для охлаждения после сжатия в турбокомпрессоре воздух попадает в интеркулер. В интеркулере температура воздуха практически полностью возвращается на начальный уровень. Благодаря охлаждению достигается как увеличение плотности воздуха, так и снижается вероятность появления детонации от использования последующей топливовоздушной смеси;
  • За интеркулером охлажденный воздух минует дроссельную заслонку и оказывается во впускном коллекторе. Последним этапом становится такт впуска, когда рабочая смесь окажется в цилиндрах двигателя;
  • Объем цилиндра представляет собой неизменную постоянную величину, которая зависит от его диаметра и хода поршня. Благодаря турбокомпрессору этот объем активно заполняется сжатым и охлажденным воздухом. Это означает, что количество кислорода в цилиндре сильно возрастает по сравнению с атмосферными моторами. Не трудно догадаться, что чем большее количество кислорода поступило, тем больше горючего можно сжечь за рабочий такт. Сгорание большего количества горючего в результате приводит к заметному увеличению итоговой мощности мотора;
  • После эффективного сгорания топливовоздушной смеси в цилиндрах двигателя наступает такт выпуска. На этом такте отработавшие газы уходят в выпускной коллектор через выпускные клапаны. Весь этот поток разогретого (от 500С до 1100С зависимо от типа двигателя) газа проникает в турбину и начинает воздействовать на турбинное колесо. Колесо под давлением выхлопных газов передает энергию на вал турбины, а на другом конце вала находится компрессор.

Так и происходит процесс сжатия свежей порции воздуха для следующего рабочего такта. Одновременно происходит падение давления отработавших газов, а также снижается температура выхлопа. Это получается по причине того, что часть энергии газов уходит на обеспечение работы турбокомпрессора на другой стороне вала турбины;
