Что такое трос механической коробки передач: принцип работы и замена тросов МКПП

Механизм переключения и трос механической коробки передач

Итак, начнем с особенностей разных МКПП. В зависимости от количества ступеней, такие коробки передач могут подразделяться на:

  • четырехступенчатые коробки передач;
  • пятиступенчатые коробки передач;
  • шестиступенчатые коробки передач и выше.

Также МКПП выполняются по двум разным схемам и делятся на:

  • двухвальные МКПП (коробки, имеющие первичный, промежуточный и вторичный валы, устанавливаются на переднеприводные и заднемоторные автомобили);
  • трехвальные КПП (коробки, имеющие ведущий и ведомый валы, устанавливаются на заднеприводные автомобили).

Устройство и принцип работы двухвальных и трехвальных механических коробок имеют существенные отличия. Одно из таких отличий заключается в принципе соединения коробки и механизма переключения передач, который напрямую зависит от месторасположения КПП.

  • механизм трехвальной МКПП, состоящий из рычага управления и ползунов с вилками, обычно расположен на корпусе коробки;
  • механизм двухвальной МКПП, состоящий из рычага управления, соединенного тросами (тягами) с рычагами выбора и включения передач. Рычаги, в свою очередь, соединены с центральными штоками выбора передач с вилками. Механизм расположен отдельно от корпуса коробки.

Далее остановимся более подробно на механизме переключения двухвальной коробки, где чаще всего в механизмах переключения использовано тросовое соединение. Рычаг двухвальной МКПП, как уже упоминалось выше, расположен дистанционно (на рулевой колонке либо в области центрального тоннеля) и соединен с коробкой тросами или тягой, расположенными отдельно от коробки.

Такое расположение имеет свои плюсы и минусы. Среди преимуществ можно выделить отсутствие вибраций рычага коробки, а также дистанционное расположение рычага коробки. Если говорить о недостатках, механизм менее долговечен, возможно не четкое включение передач, периодически требуется регулировка либо замена механизма.

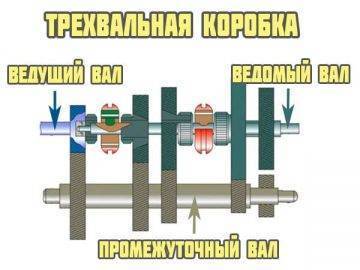

Трёхвальная МКПП

Главная ее особенность – число валов. В конструкции используется три вала. Это:

  • Ведущий (он же первичный).
  • Ведомый (иное название – вторичный).
  • Промежуточный.

Что такое трос механической коробки передач: принцип работы и замена тросов МКПП

На трёхвальной МКПП синхронизаторы расположены на валу и не вращаются. Но они могут перемещаться в осевом направлении благодаря шлицевому соединению. Чем еще особенный данный тип МКПП? Узел переключения скоростей находится на корпусе КПП. Он состоит из:

  • Рычага.
  • Нескольких штоков с вилками.

Дополнительно данный узел оснащается блокирующим устройством, которое защищает от включения нескольких скоростей сразу.

Управление вилкой КПП может осуществляться дистанционно. Такая конструкция используется, когда нет возможности установить рычаг напрямую в коробку. В этом случае конструкция предполагает наличие шарнирных тросов или кулисы. Данный вариант часто используется на автобусах и грузовиках.

Как работает трёхвальная МКПП:

  • Когда рычаг КПП находится в «нейтрали», вращательный момент не передается от ДВС на колеса. Когда водитель меняет положение рычага КПП, вилка двигает синхронизатор.
  • Муфта выравнивает обороты ведомого вала коробки и шестерни, а далее входит в зацепление.
  • Шестерня вторичного вала МКПП блокируется.
  • Трансмиссия передает вращательный момент на колеса с определенным передаточным числом.

Переключения осуществляются менее, чем за полсекунды. Каждая ступень работает в определенном диапазоне скорости движения авто.

Без фанатизма: зачем водители смазывают тросики газа, сцепления, ручного тормоза

Чтобы понять, нужно ли смазывать тросики сцепления, газа и ручного тормоза, необходимо разобраться в механизме процесса, благодаря которому их начинает прикусывать, и они перестают легко перемещаться в оплетке.

Первопричиной проблемы является порвавшийся пыльник. Через трещины внутрь оплетки тросика начинает попадать грязь, которую еще глубже протаскивает сам тросик, когда перемещается в процессе работы педалями или ручником. Когда грязи становится критически много, она начинает мешать тросу свободно двигаться. И даже усилия возвратной пружины может не хватать. Если ничего не предпринять, то в конце концов трос клинит.

Другой причиной поломки тросика может стать его повреждение. Стальная проволока, из которой сплетен трос, перетирается, рвется и начинает цепляться за оплетку, мешая тросу свободно перемещаться. Так же плетение может потерять свою плотность. И в этом месте трос непременно утолщается. Появляется некое подобие грыжи. В процессе работы троса проблема лишь нарастает, и конечный результат тот же — трос останавливается.

Что такое трос механической коробки передач: принцип работы и замена тросов МКПП

Ошибочно думая, что смазка поможет, некоторые водители придумали умасливать трос, игнорируя и порванный пыльник, и, возможно, скрытые проблемы. И трос, действительно, какое-то время начинает снова работать. Однако это ненадолго. Пыль и грязь начинают скапливаться быстрее, образуя еще более плотный слой, потому как смазка в этом случае выступает связующим звеном.

В результате горе-водителю придется все же идти в магазин за новым тросом. И это может быть довольно накладно. А если автомобиль уже пожилой, то нужной детали можно и не найти. Цена же за раритет может достигать так же приличных сумм. Что же делать?

Кружок «Умелые руки», как говориться, в помощь. Трос придется реанимировать самостоятельно. Для начала его нужно снять и вытащить из оплетки. Затем тщательно промыть и трос, и оплетку изнутри. Возможно, придется даже придумать какую-то микрощетку, при помощи которой, можно будет потереть внутренние стенки. Сам тросик при этом необходимо осмотреть на предмет утолщения, грыж, разрывов проволок, составляющих его. Если все в порядке, то можно приступать к сборке. Вот только пыльники придется мастерить самостоятельно.

Синхронизаторы

Это важная составляющая любой механической трансмиссии. Служат синхронизаторы для сглаживания скорости вращения шестерни и вала. Переключение передач благодаря синхронизаторам происходит быстро и мягко. В устройство входит:

  • Блокировочное кольцо.
  • Ступица.
  • Шестерня, имеющая фрикционный конус.
  • Муфта включения.

Ступица – это главный элемент узла. Она имеет два шлица (наружные и внутренние). За счет них механизм соединяется с валом трансмиссии, двигаясь по нему в разную сторону. Благодаря наружному шлицу элемент соединяется с муфтой включения. Также устройство ступицы предполагает наличие трёх пазов. Каждый установлен под углом в 120 0 относительно друг друга. Данные пазы служат для установки «сухарей». Что это такое? Это подпружиненные элементы, фиксирующие муфту в положении «нейтраль». При такой установке муфты синхронизатор коробки не работает. Маховик свободно вращается, не передавая момент на коробку. Сама муфта соединяет шестерни с валом коробки. Деталь устанавливается на ступице. С внешней стороны она соединяется с вилкой КПП.

Для выравнивания угловых скоростей используется блокировочное кольцо. Сглаживание вращения происходит за счёт трения. Кольцо не дает муфте замкнуться, пока шестерня и вал не будут иметь равные обороты вращения. Внутренняя часть блокировочного кольца обладает конусной формой.

Как работает синхронизатор в МКПП:

  • Муфта при нерабочем состоянии находится в среднем положении. Шестерни на валах трансмиссии свободно вращаются.
  • При выборе водителем передачи, муфта двигается к шестерне посредством вилки. При этом муфта двигает блокировочное кольцо. Последнее прижимается к конусу шестерни.
  • Кольцо прокручивается и блокирует последующее движение муфты.
  • За счет трения, обороты вала и шестерни выравниваются.
  • Муфта зацепляет вал и шестерню КПП.
  • Передается крутящий момент от маховика ДВС.
Популярные статьи  Система курсовой устойчивости автомобиля

Устройство

Конструкция МКПП мало изменилась с тех пор, как были сделаны и запатентованы основные ее элементы. Механическая коробка переключения передач состоит из следующих деталей и узлов:

  • картер;
  • входной, выходной и промежуточный валы;
  • синхронизаторы;
  • ведущих и ведомых шестерней;
  • механизма переключения передач.

Собранные в едином корпусе детали взаимодействуют между собой, обеспечивая передачу крутящего момента. Устройство механической коробки передач зависит от особенностей конструкции и количества валов — по данному признаку они делятся на двух- и трех вальные. Последняя компоновка называется соосной и в технической литературе ее принято называть классической.

Валы и блоки шестерней

В такой конструкции ведущий и ведомый валы размещены картере коробки один за другим. В хвостовике первичного вала установлен подшипник, на который опирается конец вторичного. Отсутствие жесткой связи позволяет им вращаться независимо друг от друга с разной частотой и в разном направлении. Ниже под ними располагается промежуточный вал, передача усилия происходит через блоки шестерней установленных на указанные детали.

С целью снижения шумности редуктора, шестерни в нем делаются косозубые

При изготовлении данных деталей используется жесткая система допусков, и большое внимание уделяется качеству обработки сопрягаемых поверхностей

На ведущем валу классической механической коробки жестко закреплено несколько шестерней разного диаметра и соответственно с разным количеством зубьев. В отдельных случаях узел делается цельным, что обеспечивает ему максимальную прочность.

Шестерни на вторичном валу могут устанавливаться двумя способами:

  • подвижно на шлицах;
  • фиксировано на ступицах.

Соединение с ведущим валом в первом варианте происходит за счет продольного перемещения ведомой шестерни по шлицам до вхождения в зацепление в ведущей. Такая схема отличается простотой и надежностью и получила достаточно широкое распространение.

В другой конструкции продольное перемещение деталей исключается и соединение происходит при помощи скользящей муфты.

Видео — как происходит передача крутящего момента в МКПП:

Угловые скорости ведущего вала и ведомого уравниваются при помощи специального устройства, который называется синхронизатором. В коробках передач спортивных автомобилей или машин специального назначения вместо данных узлов могут использоваться кулачковые муфты.

Механизмы управления

За всю историю развития автотранспорта было разработано множество оригинальных конструкций. Наибольшее распространение получила компоновка, используемая в современных агрегатах.

Управление механической коробкой передач осуществляется специальной конструкцией, состоящей из следующих элементов:

  • рычага;
  • приводов;
  • ползунов;
  • вилки;
  • замка;
  • муфты переключения передач.

Изменения режимов работы агрегата производится водителем путем перемещения рычага из одного положения в другое. Через приводы задействуются ползуны. Защитой от одновременного включения является специальный блокирующий механизм – замок. В трехходовых коробках он делает невозможным перемещение двух ползунов при движении третьего.

Этот узел приводит в действие вилку переключения передач, которая вызывает смещение муфты. Данная деталь представляет собой толстостенное кольцо со шлицами на внутренней поверхности. Они находятся в постоянном зацеплении с зубчатым венцом ведомого вала, по которому муфта перемещается вдоль него. Аналогичные шлицы имеются и на боковой поверхности ведомой шестерни.

При переключении передач рычаг вначале переводится в нейтраль, из которой производится выбор нужного режима. За это время синхронизатор выравнивает угловые скорости, и шестерня блокируется муфтой. Крутящий момент с первичного вала передается на вторичный и далее через главный редуктор на ведущие колеса.

Синхронизатор обеспечивает безударное переключение, при этом время его срабатывания не превышает нескольких сотых долей секунды.

Видео — устройство сцепления и МКПП, наглядный рассказ от компании Тойота:

Мягкость работы механической коробки передачво многом зависит от общего состояния деталей и, в особенности, данного узла.

Синхронизатор представляет собой бронзовое кольцо с зубчатым венцом на внутренней стороне. При движении муфты она сначала прижимает деталь к конусной поверхности на боковине ведомой шестерни, возникшей при этом силы трения достаточно для выравнивания частоты вращения валов. После синхронизации происходит блокировка зубчатого колеса муфтой переключения.

Преимущества и недостатки МКПП

Для наглядности положительные и отрицательные стороны механической коробки передач представим в виде сравнительной таблицы.

Преимущества                                                                           Недостатки

Стоимость и масса коробки ниже в сравнении с другими типами КПП
Меньший уровень комфорта для водителя в сравнении с другими КПП
Высокие динамика разгона, топливная экономичность и КПД
Утомляющий для водителя процесс переключения передач
Высокая надежность за счет простоты конструкции
Необходимость периодической замены сцепления
Простое и недорогое обслуживание
Более низкая плавность хода автомобиля в сравнении с другими типами КПП
Возможность более эффективного движения по бездорожью

Возможность буксировки автомобиля

Классификация синхронизаторов

Синхронизаторы классифицируются: по принципу действия – на простые и инерционные; по конструктивному исполнению – на конусные и дисковые; по принципу обслуживания передач – на индивидуальные и центральные.

Простые синхронизаторы.Они наименее сложны по конструк­ции и допускают включение передачи еще до того, как произошла полная синхронизация угловых скоростей. Простые синхрониза­торы устанавливаются, как правило, на низших передачах – чаще всего на второй. На первой передаче и заднем ходу синхро­низаторы не ставятся, так как на этих режимах машина работает очень редко, да и включаются они в основном при останове ма­шины. Применение простого синхронизатора на низших переда­чах вызвано еще и тем, что именно на этих передачах реализуются большие передаточные числа. При этом приведенные к фрик­ционным конусам синхронизатора инерционный момент, а также крутящий момент от главного фрикциона в случае его неполного выключения достигают относительно больших величин. Эти мо­менты препятствуют выравниванию угловых скоростей включае­мых деталей и тем самым значительно удлиняют процесс переклю­чения передач. В этих условиях простой синхронизатор позволяет включить передачу с неполным выравниванием. Переключение становится непродолжительным, но сопровождается появлением ударных нагрузок.

Инерционные синхронизаторы.В отличие от простого инер­ционный синхронизатор имеет специальное блокирующее устрой­ство, не позволяющее включить передачу до полного выравнива­ния угловых скоростей шестерни и вала. Инерционные синхро­низаторы устанавливаются на всех высших передачах.

Конусные и дисковые синхронизаторы.Они отличаются друг от друга исполнением фрикционного элемента. Широкое распро­странение получили конусные синхронизаторы с одной парой трения. Иногда используются многоконусные синхронизаторы, в которых синхронизирующий момент возрастает, однако их кон­струкция становится более сложной.

Дисковые синхронизаторы выполняются, как правило, много­дисковыми. Увеличение поверхностей трения используется как один из способов повышения эффективности синхронизаторов. Однако, как показывают эксперименты, синхронизирующий мо­мент не возрастает прямо пропорционально числу применяемых дисков. По мере удаления дисков от нажимных деталей их мо­мент трения падает. Неравномерность распределения давления приводит к повышенному нагреву и износу наиболее нагружен­ных дисков.

Рис. 106. Конструкция конус­ного индивидуального синхро­низатора: 1

– зубчатая муфта;2 – корпус синхронизатора;3 – пружинный фиксатор;4 – палец муфты

Эффективность синхронизаторов более рационально повышать не увеличением числа поверхности трения, а оптимальным подбором фрикцион­ных материалов, созданием благоприятных условий работы (осо­бенно хорошей организацией смазки) и применением следящего сервопри­вода. В последнем случае при малых усилиях со стороны водителя можно получить значительный синхронизи­рующий момент за счет увеличения давления на поверхностях трения.

Индивидуальный и центральный синхронизаторы.Индивидуальный служит для включения только одной передачи, центральный используется для включения нескольких передач. Первый получил повсеместное рас­пространение на транспортной тех­нике благодаря своей простоте и надежности в работе. Второй более сложен, дорогой и имеет значитель­ные габариты. Он используется в ко­робках, где включение передачи со­провождается блокированием не­скольких муфт (например, в короб­ках с разрезными валами), а также внекоторых простых коробках пере­дач с автоматическим и полуавтома­тическим приводами управления.

Популярные статьи  Какая тонировка лучше: тонировочные пленки для авто, особенности, разрешенная тонировка

В отечественных гусеничных ма­шинах большое распространение по­лучили простые и инерционные инди­видуальные конусные синхрониза­торы. Один из них показан на рис. 106, а.

Он применяется для включения второй (палец4 передви­гается влево) и третьей (палец4 передвигается вправо) передач. При включении второй передачи синхронизатор работает как простой, при включении третьей – как инерционный. Блокирующее ус­тройство у последнего выполнено в виде фигурного выреза (рис. 106,б) на корпусе2 с размещенным в нем пальцем зуб­чатой муфты4. Пока не произошло выравнивания угловых ско­ростей шестерни и вала, сила от момента трения, возникающего в буксующих конусах, прижимает палец к скосу фигурного вы­реза и не позволяют ему переместиться в крайнее положение. Когда же выравнивание закончится, момент трения резко упадет и усилие водителя становится достаточным для того, чтобы от­жать корпус и переместить палец в положение, соответствующее включенной передаче.

Какие тросики и рубашки используются на современных велосипедах

Тросики для велосипеда изготавливаются из большого количества тонких стальных проволочек. Равномерно переплетаясь между собой, они образуют износостойкое и прочное металлическое волокно.

С течением времени прочность каждой нити неравномерно уменьшается, в результате чего возникают «слабые участки», где возможен их разрыв, а также вылезание и перегиб. Для улучшения стойкости к механическим воздействиям (и продления срока службы) накладывается слой полимера. Продвинутый и долговечный вариант – использование нержавеющей стали.

При активной эксплуатации трос не только испытывает механические воздействия. Кроме этого, внутрь оплетки на него может попасть грязь или пыль. Для защиты металла применяют специальные смазочные составы. Широко распространен самый прочный и выносливый тефлон.

Рубашка также представлена в нескольких вариантах. Существует три типа тросовых оплеток:

  • витая,
  • оплетка SIS,
  • модернизированный SIS-SP.

Витая оплетка – металлическая проволока, скрученная в пружину. Сверху металл покрыт слоем пластика. Внутренняя поверхность металлических пружин смазывается для уменьшения трения троса об оплетку. Цена тросиков с этой оплеткой самая низкая в ряду, правда, она порядком ушла в прошлое, и найти ее в продаже все сложнее.

SIS – по сути, такая же спиралевидная оплетка. Ее отличие от витой рубашки в том, что вместо тонкой проволоки в пружину скручены листы металла. Вместо обычной смазки внутрь наносится «долгоиграющий» и более чистый тефлон. В настоящее время именно этот тип оплеток стал использоваться на тросах переключения передач и тормозов.

SIS-SP – параллельная оплетка, нити которой сдержаны полимерным слоем. В отличие от пружинной, эта рубашка не изменяет длины, балансируя при этом натяжение самого тросика. Благодаря этому и тормоза, и манетки работают более точно. Внутренняя полость рубашек SIS-SP смазывается силиконовой смазкой.

На сжимаемой рубашке подтянуть трос намного проще, чем на параллельно-сплетенной.

Как устроена такая КПП

Чем же хороша эта система и чем она удобна для водителя?

Коробка с тросовым приводом представляет собой конструкцию, позволяющую переключать передачи посредством специального тросика. Благодаря такому упрощению устраняются некоторые сложности и проблемы. К примеру, теперь не нужно прикладывать усилия для переключения передачи. Устранение вибраций, которые передаются двигателем на кузов, — такова основная задача тросового привода.

Дело в том, что трос призван гасить вибрации, распространяющиеся по тяговой связи механической коробки. Кроме этого, привод способен устранить множество мелких вибраций на сидениях или на педалях сцепления. Благодаря этому эффекту вы сможете почувствовать заметный комфорт.

Что такое трос механической коробки передач: принцип работы и замена тросов МКПП

Что включает в себя конструкция?

Тросовая система переключения передач включает в себя механизм переключения и устройство для управления приводом, а также тросы, транслятор и реактивную тягу. В гнездах опоры, которые закреплены к корпусу коробки передач, установлены оболочки концов тросов. Оболочки тросов закреплены двойными хомутами по длине. С одной стороны, концы тросов шарнирно соединяются с рычагом управления, а с противоположной стороны они располагают шарниры соединяющие с механизмом переключения.

Благодаря опорам, которые состоят из кронштейнов с установочными гнездами для троса, теперь есть возможность изменять угол направления тросов. Кронштейны, стенки которых расположены перпендикулярно поверхности сопряжения кронштейнов с пластинами оперения, закреплены на опорных пластинах в одном из ряда расчетных положений. При этом положении стенка с гнездом ориентирована на одно и то же с тросом направление.

В прежних конструкциях для того чтобы включить передачу, водитель прибегал к использованию кулисы-рычага, посредством которого вибрация передаётся от двигателя на рычаг. В обновленной версии коробки использованы многоконусные синхронизаторы, вносящие вклад в повышение четкости переключения передач. Схемные решения повышают эксплуатационную надежность конструкции.

Что такое трос механической коробки передач: принцип работы и замена тросов МКПП

Статьи по теме

Что такое трос механической коробки передач: принцип работы и замена тросов МКПП

Ремонт вариатора «Ауди А4»: когда требуется и как проводится

Что такое трос механической коробки передач: принцип работы и замена тросов МКПП

Замена коробки передач «Лады-Гранта»: пошаговая инструкция

Замена сцепления «Мазды»: порядок работ

Ремонт коробки «Шкода-Октавия»: причины поломок и способы ремонта

Замена вариатора «Ниссана-Мурано»: поломки, цена, рекомендации

Замена сцепления «Фиата»: «Альбеа», «Дукато» и «Добло» (пошаговая инструкция)

Замена сцепления без снятия коробки: пошаговое руководство

Сгорело сцепление: причины и последствия

Присадки в механическую коробку: обзор марок и сфер применения

Замена АКПП «Фольксвагена Поло»: этапы и особенности

Аварийный режим АКПП: причины появления и дальнейший ремонт

Диагностика коробки АКПП: выявляем неисправности

Ремонт АКПП «Хендай»: причины неполадок и правила устранения

Замена подшипника коробки передач в автомобиле

Замена АКПП «Вольво»: особенности процедуры

Переключение передач МКПП

Для эффективного управления автомобилем мало знать расшифровку МКПП, нужно понимать, как же переключаются передачи. Ведь от того, насколько хорошо вы изучите этот вопрос, будет зависеть и срок эксплуатации машины. Коробка передач – одна из самых часто выходящих из строя деталей. Переключение МКПП осуществляется с помощью рычага, который располагается по правую руку водителя в центре салона. Он находится либо на крыше коробки, либо соединяется с ней через специальный удлинитель. Второй тип рычага является наиболее предпочтительным, так как не передает вибрацию от двигателя и располагается в удобном для водителя положении.

Для того, чтобы эффективно и долго управлять автомобилем, необходимо понимать основные принципы переключения передач:

Включать передачу можно только после того, как педаль сцепления будет полностью выжата

Очень важно до конца нажимать на нее, в ином случае сцепление очень быстро износится и его будет необходимо заменить.
Переводить рычаг из одного положения в другое нужно плавно, без резких движений. В процессе вы почувствуете небольшое сопротивление, ведь в этот момент под капотом вашего автомобиля происходят сложные соединения разных деталей в редукторе

Если переключение с передачи на передачу будет идти с трудом, или в процессе вы услышите скрежет, то выжмите сцепление и включите нейтральную передачу – скорее всего вы либо недостаточно нажали на левую педаль, либо в вашей машине есть какие-то неполадки.

Устройство троса сцепления

По мнению экспертов в машиностроении, одной из важных составляющих в автомобиле с механической коробкой считается трос сцепления. Он находится в специальной оболочке, которая защищает его от механического воздействия, и связывает вилку с педалью. К примеру, вы нажали на педаль, трос передал усилие рычажной передаче, которая помогла вилке изменить положение и также поспособствовала отключению сцепления.

Популярные статьи  Новые пикапы в России на 2020 год

Иностранные производители в редких случаях оборудуют транспортные средства подобным механизмом. Они предпочитают применять гидравлику, которая в работе менее проблематична. Для отечественных же автомобильных предприятий использование данного устройства – обычная практика. Хотя такая система и обладает рядом минусов, которые известны всем водителям российских машин.

В процессе работы трос сцепления требует периодической регулировки, потому что привод изнашивается при эксплуатации. Например, происходит обрыв либо появляется ржавчина. В связи с этим автовладелец машины с МКПП должен знать, как быть, если возникнет описанная выше ситуация.

Далее вы узнаете, как самостоятельно провести регулировку троса. Перед этим рассмотрим, что собой представляет данный механизм. Одним концом трос крепится винтами к педали. Вторым – к расположенной в щите специальной втулке. При этом он прикручен к педали основательно, а вот к втулке не так сильно, чтобы устройство без проблем совершало вращения на оси.

Руководство по замене тросика рычага переключения коробки передач

  1. Удалите полку для аккумуляторной батареи. См. Поддон аккумулятора Замена
  2. Снять трос рычага выбора и рычага переключения передач (2) с корпуса модуля управления коробкой передач (3).
  3. Снимите трос рычага-избирателя диапазона с кронштейна (1), толкая назад зажимные кольца.
  4. Volkswagen Passat Variant Red line Бортжурнал Электропривод багажника

  5. Передвинуть напольный коврик для доступа к рычагу переключения передач и наконечнику троса рычага селектора (1).
  6. Снимите гайки изоляционной втулки (2) троса рычага-избирателя передач.
  7. Снимите рычаг переключения передач и его трос с поперечной перегородки внутри кузова.
  8. Разблокировать фиксаторы (2) регулировки троса рычага переключения и рычага выбора передач.
  9. Защелкните фиксаторы трос (1) рычага-избирателя передач, отсоединив его от корпуса рычага переключения КПП.
  10. Снимите с автомобиля рычаг переключения передач и трос рычага переключения передач в сборе.
  1. Установить в автомобиль рычаг переключения передач и трос рычага переключения передач в сборе.

Примечание: Пока не затягивайте.

Скользящим движением установить трос рычага выбора и рычага переключения передач на рычаг выбора и регулировочные блокировки (2) троса рычага переключения передач.

Толкательным движением установить держатели троса (1) рычага-избирателя передач на корпус рычага переключения КПП.

Установить внутрь автомобиля рычаг переключения передач и трос рычага переключения передач.

Примечание: Установите направляющую с белой меткой, смотрящей вверх на поперечную перегородку. Не переплетайте тросы.

Передвинуть напольный коврик для доступа к рычагу переключения передач и наконечнику троса рычага селектора (1).

Заверните гайки крепления втулки троса и рычага переключения передач и затяните их с моментом затяжки 10 Н·м (89 фунт-дюймов).

Установите рычаг переключения передач и его трос (3) на поперечную перегородку внутри кузова.

Проверить правильность установки.

Установить трос рычага выбора и рычага переключения передач на рычаг выбора (2) и кронштейн (1) троса рычага переключения передач.

Установить трос рычага выбора и рычага переключения передач на корпус модуля управления коробкой передач (3).

Когда нужно снимать тросы

У Lada Granta механизм тросовой перемены передач более капризный, чем кулисный «побратим». При эксплуатации тщательно следят за состоянием узла. Обязательно соблюдают «культуру» переключения передач. Рывки губительны для синхронизаторов и зубчатых колес. Тросам также достанется.

Для кого-то снятие тросов КПП «Гранты» покажется легкой процедурой, кому-то – трудоемким процессом, а-ля снять коробку на «Ладе Гранте». Подобные работы чаще проводят на станции технического обслуживания (СТО). Тросы меняют в паре.

Показания для поездки на СТО для диагностики привода: люфт при переключении передач или их нечеткое включение, посторонние шумы в КПП или затрудненная перемена скоростей, «залипание» рычага КПП.

Функция тросиков и рубашек на переключателях и тормозах

Тросик – прямая металлическая нить, обладающая повышенной прочностью. Принимает и передает все усилия на механизм. Благодаря этой передаче, собственно, происходит срабатывание переключателя или тормоза.

Тросик переключения скоростей соединяет манетки и переключатели. При нажатии на рычажок он подтягивается или ослабляется, в зависимости от выбора передачи. Оптимальное натяжение поддерживает рабочее состояние переключателя и мгновенный переброс цепи по звездам.

Тормозной приводной трос толще и прочнее предыдущего, так как принимает на себя больше усилий. Постоянное стягивание и ослабление со временем увеличивает его длину, из-за чего требуется периодическая регулировка натяжения. Принцип действия: нажатие на ручку заставляет металлическую нить перемещаться. Закрепленный другим концом к корпусу тормозов (калиперу), трос заставляет колодки сближаться с тормозной поверхностью. При отпускании ручки он сдвигается в противоположную сторону.

Рубашка – оплетка тросиков. Оболочка позволяет передавать усилие троса на механизм там, где точка передачи не зафиксирована:

  • заднее перо – переключатель;
  • тормозной рычаг – передний тормоз;
  • рычаг – задний тормоз;
  • руль – рама.

Простейший вариант оплеток – скрученная металлическая проволока, покрытая сверху гибким полимером. По концам рубашки снабжаются наконечниками, откуда выходит оголенный (регулировочный) участок троса. Еще одна функция оболочки – защита тросика от механических повреждений.

Зачем нужна МКПП?

Первая причина ясна – надо как-то подключить вращающийся вал двигателя к приводам колес, чтобы тронуться с места. Есть и вторая: силовой агрегат развивает рабочую мощность (иначе – максимальный крутящий момент) при достижении определенного числа оборотов коленчатого вала. Для большинства бензиновых двигателей этот порог составляет 3000 об/мин, для дизельных – 2000 об/мин.

Для чайников, то бишь, новичков, желающих разобраться в работе автомобильных узлов, предлагается такое пояснение:

  1. Во время работы на месте (холостой ход) количество оборотов коленвала составляет 800-900 об/мин. Чтобы начать движение, развиваемой мощности недостаточно и нужно поднять ее за счет нажатия на газ и повышения оборотов до 2-3 тыс. в минуту. В этот момент и нужно подключить привод колес, что выполняется с помощью коробки передач.
  2. Без МКПП разгон автомобиля выйдет плавным и невероятно долгим, а если попадется подъем, то машина не разгонится никогда. Причина та же – нехватка мощности. Для повышения динамики нужен преобразователь усилия, способный замедлить вращение, но увеличить крутящий момент.
  3. Для разворота и парковки машине нужен задний ход, его также обеспечивает механическая коробка передач.

Если между колесным приводом и коленчатым валом поставить зубчатую передачу с шестеренками разного размера, то колеса станут вращаться медленнее. Но при этом на каждом колесе возрастет усилие (на жаргоне – тяга) и разгон автомобиля ускорится. А плавное подключение вращающихся элементов обеспечит другой узел МКПП – сцепление.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
