Бинар, Теплостар и Планар: подогреватель двигателя и салона

Особенности работы автоматики устройств Планар

Бинар, Теплостар и Планар: подогреватель двигателя и салона

Отопитель отключается автоматически при понижении напряжения.

При работе с оснащением имеются свои нюансы. Во время нестандартных ситуаций и аварий прибор может вести себя одним из следующих образов:

  • если по какой-либо причине устройство не будет запущено с первого раза, то программное обеспечение автоматики проведет повторный запуск оборудования (система выключится после завершения второй неудачной попытки);
  • если после запуска прибора в процессе его работы горение прекращается, то Планар 4д24 45и любая другая модель выключится;
  • если наблюдается перегрев теплообменного аппарата автономного устройства, то прибор будет выключен автоматически (это может произойти в случаях, когда одно или оба отверстия нагревателя будут находиться в закрытом положении);
  • выключение нагревателя произойдет в случаях, когда напряжение в сети опустится ниже отметки 20,5 или же поднимется выше 30 В.

Последняя особенность характерна не для всех моделей. Так, Планар установка, работающая от сети 12 В, отключится при выходе мощности за пределы диапазона 10,5-16 В

Важно знать, что аварийное отключение сопровождается световыми сигналами. На контроллере находятся индикаторы со светодиодами, которые в нештатной ситуации будут мигать красным или оранжевым

Мигание происходит с определенной периодичностью, что указывает на тип неполадки. Интересная статья: «Обогреватель для ванной: настенный, потолочный, напольный«.

Принцип действия и особенности устройства

Одно из преимуществ, которым обладает отопитель планар – возможность регулировать мощность нагрева. Для этого в устройстве предусмотрена специальная ручка на регуляторе, которая легко поворачивается и устанавливается в желаемое положение.

Задав желаемое значение мощности, нет необходимости вмешиваться в дальнейшую работу устройства. Оно будет контролироваться в автоматизированном режиме:

  • Когда температура упадет до критической минимальной отметки – Планар включается
  • Постоянное увеличение тепла внутри салона будет постепенно снижать мощность, уменьшая подачу теплого воздуха

Производство:

Продукция компании Webasto производится в Германии и только в Германии. Все отопители Webasto проходят процедуру контроля качества на заводе. Одно время концерн хотел открыть завод по производству отопителей в России, но пока это так и осталось в планах. Это вселяет определенную уверенность в качество выпускаемой продукции. Гарантия на всю продукцию Webasto составляет 24 месяца.

Подогреватели Бинар/Планар производятся в России, и «Теплостар». Основной завод по производству отопителей/подогревателей находится в Самаре. Конечно, существует мнение, что в России производятся не совсем качественные приборы, при этом компания не боится давать 18 месяцев гарантии на свои приборы.

Руководство по эксплуатации отопителя Планар

По отзывам Планар надежный аппарат.

Казалось бы, что нет ничего сложного, как поддерживать прибор в исправном состоянии. Но это не так. Отопитель Планар, отзывы о котором по большому счету положительные, отличается длительным сроком службы. Но он не сможет применяться долгое время, если за ним неверно ухаживать. Устройство любит большие обороты. Следует включать максимальную мощность при любой удобной возможности.

Рекомендуется установить дополнительный бак для топлива. При первом запуске и после использования всего запаса бензина или дизеля его стоит подкачать до самого бачка. Перед монтажом следует изначально собрать все электрические элементы в одну систему, а затем уже подключать прибор к электропитанию. Если нарушить эту последовательность, то можно сразу же направляться в магазин за новым устройством обогрева.

Различные модели нагревателей, например, Планар 2д12, отзывы имеют положительные. Это говорит о качестве изделий. Если же руководствоваться рекомендациями специалистов в вопросе эксплуатации, то прибор гарантированно прослужит долгое время, обеспечивая при этом оптимальную температуру в салоне. Когда по какой-либо причине обогреватель вышел из строя, лучше обратиться за помощью к специалисту. Это позволит быстрее починить устройство, которое имеет серьезную неисправность.

Система контроля и управления

Бинар, Теплостар и Планар: подогреватель двигателя и салона
С помощью блока управления можно регулировать количество тепла

Отопитель Планар работает в нескольких режимах. Безопасность функционирования, регулировку и диагностику систем обеспечивают датчики и блок управления.

Блок управления

Модуль размещен в корпусе и подсоединен к исполнительным блокам с коммутационными шлейфами. Функции его таковы:

  • включение и отключение аппарата;
  • контроль и управление процессом горения топлива;
  • начальная диагностика при поломках во время запуска;
  • автоматическая вентиляция после остановки Планара;
  • аварийное отключение в случае поломки какого-либо узла, затухания пламени, скачков напряжения, перегрева теплообменника и других ситуациях.

Работает блок управления вместе с пультом.

Режимы работы

Бинар, Теплостар и Планар: подогреватель двигателя и салона
Прибор одновременно выполняет функцию вентиляции салона

Автономный воздушный машинный отопитель функционирует в 3 режимах. Однако использование нередко зависит от комплектации модели:

  • По мощности – максимально быстро нагревает салон. Отопитель, установленный на определенный уровень мощности – от 1 до 8, работает постоянно, пока прибор не отключают вручную.
  • По температуре – обогреватель прогревает воздух до установленной температуры. Затем отопитель отключается и автоматически включается вновь, как только воздух охладится до указанного минимума. В автоматическом режиме устройство функционирует до ручного отключения.
  • Вентиляция – обеспечивает воздухообмен. Совмещается с регулировкой по температуре или по мощности. Температура при этом поддерживается с высокой точностью, не колеблется в заданном диапазоне.

Пульты управления

Пульт устанавливают на приборной панели или вешают на контейнере в любом удобном для водителя месте. К прибору устройство подключается шлейфом. Пульт удобен тем, что регулирует работу Планара и служит средством диагностики.

Обогреватели комплектуются разными видами пульта:

  • ПУ-10М – позволяет Планару работать в режиме по мощности и по температуре, вентиляция не предусмотрена. Оснащен светодиодным индикатором.
  • ПУ-5 – допускает работу Планара во всех режимах. Маховик потенциометра снабжен условной градуировкой, так что температуру можно выставить точнее. О работе и неполадках свидетельствует индикатор.
  • ПУ-22 – функциональные кнопки позволяют выбирать режим, температурный датчик, показания которого будут считаться контрольными, изменять показатели мощности и температуры. Сведения о работе Планара и поломках отражаются на светодиодном экране.

По количеству, цвету и поведению светодиодов можно установить причину неполадок и быстро ликвидировать ее.

Инструкция по эксплуатации отопителя Планар

Установить и запустить Планар можно самостоятельно, но если нет опыта работы с обогревательными системами, нужно пригласить специалиста.

При включении Планар проводит тестирование, и если все элементы исправны, начинает розжиг. Сначала выполняется продувка камеры, затем подается солярка и воздух. Горелка работает, пока датчик не зафиксирует выставленное значение. После этого аппарат отключается, если не работает в режиме по мощности.

После отключения вручную Планар автоматически вентилируется.

Техника безопасности

Бинар, Теплостар и Планар: подогреватель двигателя и салона
Во время заправки Планар необходимо выключить Кабина или автомобильный салон – очень небольшое помещение. Соблюдать технику безопасности нужно строго:

  • в машине должен быть огнетушитель, в бытовке или гараже – хотя бы ведро с песком;
  • прокладывать топливный провод внутри салона или кабины запрещается;
  • во время заправки аппарат выключают;
  • во время ремонтных и сварочных работ отопитель отсоединяют от аккумуляторной батареи;
  • до окончания продувки отключать прибор от электросети запрещается;
  • после остановки прибора повторное включение выполняют не раньше, чем через 5–10 секунд.
Популярные статьи  Получение прав на управление автомобилем с автоматической коробкой передач

Возможные коды ошибок и неисправности

Коды ошибок обогревателя Планар

Индикационная система Планара сигнализирует об ошибках. Ряд поломок можно устранить самостоятельно:

  • 1 на экране или мигание индикатора – перегрев теплообменника. Нужно проверить прохождение воздуха через обогреватель.
  • 2 или 12 коротких мерцаний после паузы – перегрев самого аппарата. Проверяют патрубки и подачу воздуха в камеру сгорания.
  • 12 или 15 или 9 быстрых миганий свидетельствуют о скачках напряжения. Прибор выключается.
  • 12 или 2 мерцания – запуск невозможен из-за отсутствия топлива, воздуха, нарушения в отводе выхлопных газов.
  • 20 или 30 и 8 мерцаний – между модулем и пультом управления потеряна связь. Проверяют шлейфы.
  • 29 или 3 мигания светодиода – срыв пламени в горелке. Нужно проверить подачу топлива.
  • 35 или 13 мерцаний – ошибка, свойственная только модели 8DM. Срыв пламени из-за низкого напряжения.
  • 78 – отмечается только на экране. Это предупреждение о том, что срыв пламени происходит слишком часто.

Неполадки, обозначенные следующими кодами, самостоятельно ликвидировать нельзя. Требуется демонтаж прибора и вмешательство специалиста:

  • 4 или 6 или 6 мерцаний – температурный датчик вышел из строя.
  • 5 или 5 миганий – сломан индикатор пламени.
  • 9 или 4 мерцания – проблема в свече накаливания.
  • 10, 27, 28 или 11 миганий – поврежден электропривод;
  • 11 на экране или 18 мерцаний – сломан датчик температуры на подающем патрубке.
  • Проблемы на входящем патрубке кодируются цифрой 23 или 15 мерцаниями.
  • 17 или 7 миганий – сбой топливного насоса.
  • Появление цифры 33 или 16 миганий после паузы указывает, что прибор заблокирован, поскольку трижды подряд был зарегистрирован перегрев. Разблокировку проводят только в сервисном центре.
  • 36 или 20 мерцаний – температурный датчик пламени фиксирует слишком высокую температуру.

Работа с пультом управления

В любом случае приходится осуществлять запуск и выключение системы, изменять температурный режим и определять состояние прибора. Для этого существует специальный пульт управления. На лицевой части устройства находится светодиод небольшая ручка.

Благодаря маленькой лампочке можно определить состояние прибора. Если ее цвет красный, то включен режим обогрева или вентиляции. Мигающий светодиод говорит о появлении неисправности. При отключении отопителя лампочка не горит вообще.

Имеющаяся на корпусе ручка необходима для выполнения различных команд. Если она находится слева, то прибор полностью выключен. Осуществить запуск можно путем поворота ручки по часовой стрелке. В зависимости от положения ручки будет производиться работа системы в определенном диапазоне мощности.

Электрические отопители салона на 12 и 24 В

Еще недавно почти все электрические отопители салона имели спиральное исполнение.

Сегодня же большая часть устройств выполнена с применением керамики.

Преимущество данного изделия — кислородосберегающие свойства, что позволяет сохранять качество воздуха в салоне и не «сушить» воздух.

Керамический тепловой вентилятор может питаться от 12 или 24 Вольт, он быстро прогревается и нагревает помещение.

Главные преимущества — экономичность, защита от перегрева и падений, компактность и отсутствие помех при вождении.

Электрические отопители салона имеют небольшой вес (до 500-800 грамм), что позволяет транспортировать изделие в любое необходимое место (к гаражу, на стоянку и так далее).

Единственный недостаток для многих из них — высокая стоимость, но при желании можно подобрать устройство по собственному карману. Здесь многое зависит от производителя и мощности.

1. Для легковых авто.

Автономные отопители для данного типа машин представлены целой группой качественных моделей.

Вот некоторые из них:

Calix Slim Line 800W — весьма мощный прибор, способный в сжатые сроки отопить салон компактного автомобиля. Устройство оборудовано переключателем, позволяющим подстраивать авто под текущие климатические условия. В отопителе есть теплозащита, которая исключает ошибочную эксплуатацию (к примеру, когда отсутствует приток воздуха с улицы). Calix Slim Line 800W — качественный отопитель, отличающийся высоким уровнем безопасности. Гарантия — 3 года.

ЗНИЧ PFJ — отопитель для салона легкового авто, работающий от напряжения 12 и 24 Вольта. Устройство предназначено для легковых авто с небольшим салоном. К преимуществам устройства можно отнести возможность регулировки температурного режима, компактность, простоту монтажа, долговечность.

2. Для грузовых авто.

На рынке автономных отопителей для грузовиков весьма востребована продукция компании Airtronic.

Здесь можно выделить модели D2-D5, которые отличаются уникальной мощностью и предназначены для обогрева разных машин, начиная с коммерческой техники и заканчивая яхтами.

Устройства питаются от напряжения 12/24 Вольта, отличаются доступной ценой и высокой эффективностью.

Такие отопители показывают высокую эффективность даже при частом открывании дверей (к примеру, в маршрутном транспорте).

Коды ошибок с пульта-таймера Теплостар

Код Несправность Устранение неисправностей
01 Перегрев.
  1. Проверить полностью жидкостный контур.
  2. Проверить помпу, при необходимости заменить.
  3. Проверить датчик температуры и датчик перегрева, при необходимости заменить.
02 Опознан возможный перегрев. Разница температур, замеренных датчиком перегрева и датчиком температуры, слишком большая.
  1. Проверить полностью жидкостный контур.
  2. Проверить помпу, при необходимости заменить.
  3. Проверить датчик температуры и датчик перегрева, при необходимости заменить.
03 Неисправность датчика перегрева. Проверить соединительные провода. Выходной сигнал и напряжение находятся в линейной зависимости от температуры (0°C соответствует 2,73 В и при увеличении температуры на 1°C, соответственно, увеличивается выходной сигнал на 10 мВ). Проверить датчик перегрева и при необходимости заменить.
04 Неисправность датчика температуры. Проверить соединительные провода. Выходной сигнал и напряжение находятся в линейной зависимости от температуры (0°C соответствует 2.73 В и при увеличении температуры на 1°C, соответственно, увеличивается выходной сигнал на 10 мВ). Проверить датчик температуры, при необходимости заменить.
05 Обрыв индикатора пламени. Проверить соединительные провода. Проверить омическое сопротивление между выводами индикатора пламени. При обрыве омическое сопротивление более 90 Ом. При обрыве индикатор пламени заменить.
06 КЗ индикатора пламени. Проверить соединительные провода. Проверить омическое сопротивление между выводами индикатора пламени. При КЗ омическое сопротивление менее 10 Ом. При КЗ индикатор пламени заменить.
07 Прерывание пламени на режиме работы «МАЛЫЙ». Проверить воздухозаборник, газоотводящий трубопровод и подачу топлива, устранить неисправности, при необходимости заменить топливный насос и индикатор пламени.
08 Прерывание пламени на режиме работы «ПОЛНЫЙ». Проверить воздухозаборник, газоотводящий трубопровод и подачу топлива, устранить неисправности, при необходимости заменить топливный насос и индикатор пламени.
09 Неисправность свечи накаливания. Проверить свечу накаливания, при необходимости заменить свечу.
10 Неисправность электродвигателя нагнетателя воздуха. Проверить электропроводку электродвигателя. Устранить неисправность, при необходимости заменить нагнетатель воздуха.
12 Отключение, повышенное напряжение более 30,8 В. Данный дефект возможен при включении подогревателя при работающем двигателе автомобиля. Причиной может быть неисправность регулятора напряжения автомобиля.
13 Попытки запуска исчерпаны. Если допустимое количество попыток запуска использовано – проверить количество и подачу топлива. Проверить воздухозаборник и газоотводящий трубопровод. Проверить свечу.
14 Неисправность циркуляционного насоса (помпы). Проверить электропровода циркуляционного насоса на короткое замыкание и обрыв, проверить помпу и при необходимости заменить.
15 Отключение, пониженное напряжение менее 20 В. Проверить батарею, регулятор напряжения автомобиля и подводящую электропроводку.
16 Превышено время на вентиляцию. За время продувки не достаточно охлаждён подогреватель. Проверить воздухозаборник и газоотводящий трубопровод. Проверить индикатор пламени и при необходимости заменить.
17 Неисправность топливного насоса. Проверить электропровода топливного насоса на короткое замыкание и обрыв, проверить топливный насос и при необходимости заменить.
18 Неисправность реле вентилятора автомобиля. Проверить электропровода реле, устранить К.З, при необходимости реле заменить.
19 Прерывание пламени на режиме «СРЕДНИЙ». Проверить воздухозаборник, газоотводящий трубопровод и подачу топлива, устранить неисправности, при необходимости заменить топливный насос и индикатор пламени.
20 Нет связи между блоком управления и таймером. Проверить предохранитель 5 А. Проверить цепи и контакты.
23 Напряжение менее 21,6 В (Предупреждение). Необходимо выключить работающий подогреватель и провести зарядку аккумулятора.
25 Происходит блокировка от последующих запусков подогревателя после трех подряд включений, при которых подогреватель не запустился. Блокировка снимается отключением подогревателя от аккумуляторной батареи. Проверить свечу накаливания. Проверить сетку и отверстие в камере сгорания на нагарообразование. Смотри также код 17.
Популярные статьи  Робот и замена сцепления: коробка DSG

Принцип работы и особенности отопителя Планар

Бинар, Теплостар и Планар: подогреватель двигателя и салона
Обогреватель Планар работает на собственном топливе по принципу конвекции

Обогреватель Планар – продукт российских и «Теплостар». Принцип действия прост: устройство втягивает воздух, прогревается и возвращает его назад в салон. Для нагрева прибор использует собственное дизельное топливо – от двигателя машины его работа не зависит. Чтобы устройство функционировало, его нужно подключить к сети с постоянным током в 12 или 24 В.

Конструкция несложная:

  • Все элементы располагаются в цилиндрическом или коробчатом корпусе.
  • Дизельное топливо забирается по трубке из бака дизельного автомобиля или специального отопительного. Нагнетает топливо насос.
  • Солярка через патрубок попадает к форсунке камеры сгорания. Здесь же рассоложена свеча накала. В камере сгорает дизтопливо.
  • Для горения солярки нужен воздух. Подача выполняется по гибкому рукаву, подсоединенному ко входному патрубку. Воздух нагнетается принудительно с помощью вентилятора.
  • Газ, получаемый при сгорании, выходит через камеры и отдает тепло через теплообменник основным воздушным массам. Выводится дым через воздухоотводный рукав за пределы салона.
  • Вентилятор с электроприводом прокачивает воздух. Сначала он охлаждает электродвигатель и нагревается от него. Затем проходит через теплообменник и его температура еще увеличивается. Теплый воздух подается в салон.
  • Коммутацию блоков выполняет шлейф с колодами-разъемами. Форма их такова, что исключает ошибочное подсоединение. Регулируют функции аппарата с помощью выносного пульта или другой модификации.
  • Безопасность отопителя обеспечивает ряд датчиков и контрольных устройств. Индикатор следит за пламенем в камере сгорания, температурный датчик измеряет температуру воздуха на выходе из прибора и так далее.

ДОКУМЕНТАЦИЯ НА ВСПОМОГАТЕЛЬНЫЕ УСТРОЙСТВА

  • Адаптер для подогревателей и отопителей инструкция 479.09 Кб (Добавлен 18.01.2016)
  • Схема адаптера RS232776.99 Кб (Добавлен 18.02.2011)
  • Описание стенда для автоцентров1.59 Мб (Добавлен 18.01.2016)
  • Инструкция к УПТ-4285.62 Кб (Добавлен 06.03.2017)
  • Инструкция к устройству подкачки507.28 Кб (Добавлен 18.01.2016)
  • Инструкция к Устройству диагностики 14ТС-10, 14ТС-20, 14ТС-10МК, 11ТС428.28 Кб (Добавлен 18.01.2016)
  • Инструкция к Адаптеру-USB для подогревателей и отопителей916.46 Кб (Добавлен 03.06.2013)
  • Инструкция на Пульт-Таймер для 14ТС-10, 11ТС (В данный момент не выпускается)318.93 Кб (Добавлен 18.01.2016)

Система контроля и управления

Бинар, Теплостар и Планар: подогреватель двигателя и салона
С помощью блока управления можно регулировать количество тепла Отопитель Планар работает в нескольких режимах. Безопасность функционирования, регулировку и диагностику систем обеспечивают датчики и блок управления.

Блок управления

Модуль размещен в корпусе и подсоединен к исполнительным блокам с коммутационными шлейфами. Функции его таковы:

  • включение и отключение аппарата;
  • контроль и управление процессом горения топлива;
  • начальная диагностика при поломках во время запуска;
  • автоматическая вентиляция после остановки Планара;
  • аварийное отключение в случае поломки какого-либо узла, затухания пламени, скачков напряжения, перегрева теплообменника и других ситуациях.

Работает блок управления вместе с пультом.

Режимы работы

Бинар, Теплостар и Планар: подогреватель двигателя и салона
Прибор одновременно выполняет функцию вентиляции салона Автономный воздушный машинный отопитель функционирует в 3 режимах. Однако использование нередко зависит от комплектации модели:

  • По мощности – максимально быстро нагревает салон. Отопитель, установленный на определенный уровень мощности – от 1 до 8, работает постоянно, пока прибор не отключают вручную.
  • По температуре – обогреватель прогревает воздух до установленной температуры. Затем отопитель отключается и автоматически включается вновь, как только воздух охладится до указанного минимума. В автоматическом режиме устройство функционирует до ручного отключения.
  • Вентиляция – обеспечивает воздухообмен. Совмещается с регулировкой по температуре или по мощности. Температура при этом поддерживается с высокой точностью, не колеблется в заданном диапазоне.

Пульты управления

Пульт устанавливают на приборной панели или вешают на контейнере в любом удобном для водителя месте. К прибору устройство подключается шлейфом. Пульт удобен тем, что регулирует работу Планара и служит средством диагностики.

Обогреватели комплектуются разными видами пульта:

  • ПУ-10М – позволяет Планару работать в режиме по мощности и по температуре, вентиляция не предусмотрена. Оснащен светодиодным индикатором.
  • ПУ-5 – допускает работу Планара во всех режимах. Маховик потенциометра снабжен условной градуировкой, так что температуру можно выставить точнее. О работе и неполадках свидетельствует индикатор.
  • ПУ-22 – функциональные кнопки позволяют выбирать режим, температурный датчик, показания которого будут считаться контрольными, изменять показатели мощности и температуры. Сведения о работе Планара и поломках отражаются на светодиодном экране.

По количеству, цвету и поведению светодиодов можно установить причину неполадок и быстро ликвидировать ее.

Особенности работы в различных ситуациях

Безусловно, отопительный прибор Планар является весьма полезным и в холодные зимы незаменимым. Однако многие автолюбители не рискуют его устанавливать, так как боятся некорректной работы в нештатных ситуациях.

Инженеры учли все возможные особенности эксплуатации устройства в различных условиях. Рассмотрим некоторые из них:

Бинар, Теплостар и Планар: подогреватель двигателя и салона

  • Работа отопителя постоянно контролируется автоматикой. Если он неисправен, загорается предупреждающий светодиод (оранжевого или красного цвета)
  • Устройство не допустит перегрева теплообменника – в подобной ситуации произойдет его отключение
  • Возможны случаи, когда горение прекращается по самопроизвольным причинам – в подобных ситуациях также происходит автоматическое отключение установки
  • В результате неудачного запуска отопительного оборудования автоматика сделает несколько повторных запусков. В случае завершения каждого из них неудачей будет выдано предупреждение о неисправности

Постоянные скачки напряжения могут оказаться весьма небезопасными. Блок управления будет обеспечивать работоспособность устройства лишь в ситуациях, когда оно не выходит за пределы нормального:

  • Бортовое напряжение 12 В (устройство 4ДМ-12) – от 10.5 В до 16 В
  • Бортовое напряжение 24 В (устройство 4ДМ-24) – от 20.5 В до 30 В

Зачастую причиной перегревания является некорректная установка оборудования. Оно происходит в тех случаях, когда были перекрыты входное и выходное отверстия у нагревателя.

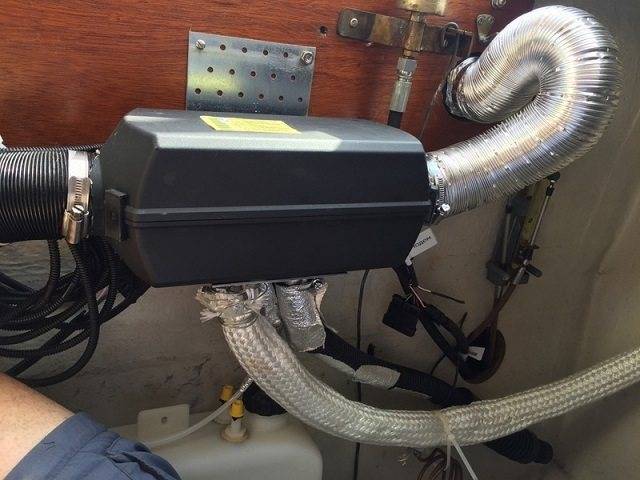

Установочный комплект и технологии

Комплектация отопителя Планар включает в себя все необходимые элементы для успешной установки устройства на автомобиль. Отметим, что в монтажный комплект входит большое количество деталей и узлов, которые являются импортными изделиями высокого качества. Например, топливный насос, который является насосом плунжерного типа, надежный электрический двигатель, свеча накала, датчик перегрева, индикатор пламени и т.д.

Популярные статьи  Сколько клапанов в двигателе лучше: 8 или 16

Кроме самого установочного комплекта, вместе с устройством идет техническая документация, которая содержит исчерпывающую информацию о том, как правильно установить автономный отопитель и подключить устройство при необходимости самостоятельного монтажа.

Единственное, при самостоятельной установке (не в специализированном сервисе, который имеет сертификаты на проведение подобных работ), могут возникнуть проблемы с гарантией. Это нужно обязательно учитывать, чтобы в полной мере сохранить гарантийные обязательства производителя.

Если суммировать информацию, тогда в списке основных преимущества воздушных отопителей Планар можно выделить:

  • приемлемую стоимость;
  • низкий расход горючего;
  • достаточную производительность;

Также внимания заслуживает наличие функции автодиагностики отопителя, возможность выбора режима работы с учетом мощности или температуры в салоне. Параллельно отмечается сниженное энергопотребление во время работы устройства при выключенном ДВС.

Еще следует упомянуть низкий уровень шумов, так как в конструкции используется бесколлекторный двигатель, разработанный отечественными специалистами. Камера сгорания в новом поколении устройств также изготавливается по запатентованной уникальной технологии.

Устройство удобно обслуживать, так как конструкция корпуса выполнена так, чтобы максимально упростить доступ и разборку во время сервиса. Все разъемы отличаются герметичностью, что исключает попадание влаги, окисление или разрушение электрических контактов.

https://youtube.com/watch?v=UmOyjwPdkd8

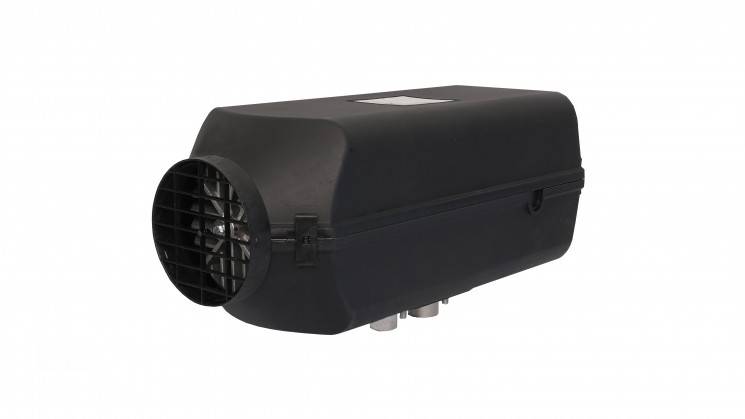

Принцип работы и особенности отопителя Планар

Бинар, Теплостар и Планар: подогреватель двигателя и салона
Обогреватель Планар работает на собственном топливе по принципу конвекции Обогреватель Планар – продукт российских и «Теплостар». Принцип действия прост: устройство втягивает воздух, прогревается и возвращает его назад в салон. Для нагрева прибор использует собственное дизельное топливо – от двигателя машины его работа не зависит. Чтобы устройство функционировало, его нужно подключить к сети с постоянным током в 12 или 24 В.

Конструкция несложная:

  • Все элементы располагаются в цилиндрическом или коробчатом корпусе.
  • Дизельное топливо забирается по трубке из бака дизельного автомобиля или специального отопительного. Нагнетает топливо насос.
  • Солярка через патрубок попадает к форсунке камеры сгорания. Здесь же рассоложена свеча накала. В камере сгорает дизтопливо.
  • Для горения солярки нужен воздух. Подача выполняется по гибкому рукаву, подсоединенному ко входному патрубку. Воздух нагнетается принудительно с помощью вентилятора.
  • Газ, получаемый при сгорании, выходит через камеры и отдает тепло через теплообменник основным воздушным массам. Выводится дым через воздухоотводный рукав за пределы салона.
  • Вентилятор с электроприводом прокачивает воздух. Сначала он охлаждает электродвигатель и нагревается от него. Затем проходит через теплообменник и его температура еще увеличивается. Теплый воздух подается в салон.
  • Коммутацию блоков выполняет шлейф с колодами-разъемами. Форма их такова, что исключает ошибочное подсоединение. Регулируют функции аппарата с помощью выносного пульта или другой модификации.
  • Безопасность отопителя обеспечивает ряд датчиков и контрольных устройств. Индикатор следит за пламенем в камере сгорания, температурный датчик измеряет температуру воздуха на выходе из прибора и так далее.

Пульт управления подогревателем

Пульт управления прибором предназначен для выполнения следующих задач:

  • запуска и остановки отопителя в ручном режиме;
  • установки режима работы отопителя (по мощности или по температуре);
  • индикации температуры;
  • индикации кода ошибки в случае возникновения неисправностей прибора.

Пульт работает от электросети обогревателя и снабжается переходным жгутом, подключаемым в электросеть прибора. Прием и передача сигналов на блок управления подогревателем осуществляется с помощью электрических импульсов.

На лицевой стороне пульта размещается экран и кнопки управления, с помощью которых можно регулировать режим работы обогревателя, а также производить запуск и выключение прибора. Также лицевая сторона оснащена световым индикатором.

Доставка

4. Описание устройства и работы отопителя воздушного Планар- 4ДМ (12В, 24В)

Отопитель дизельный кабины крановщика Планар-4ДМ, 12/24в устанавливается на различные автомобили и широко применяют для автокранов Ивановец серии КС-3577, КС-3574, КС-35714, КС-35715, КС-45717, Челябинец КС-45721, КС-55730, Галичанин КС-35719; КС-4572; КС-4579; КС-45719; КС-45721; КС-55713; КС-55715; КС-55729; КС-55721 , Клинцы серии КС-35719; КС-4572; КС-4579; КС-45719; КС-45721; КС-55713; КС-55715; КС-55729; КС-55721 , Ульяновец серии МКТ-16, МКТ-20, МКТ-25, МКАТ-16, МКАТ-20, МКАТ-25, МКТБ-30, Газпромкран КС-4562; КС-4573; КС-5476; КС-45716; КС-55716; КС-5576; КС-6476; КС-6478; КС-7976

Отопитель работает независимо от автомобильного двигателя.

Питание отопителя электроэнергией осуществляется от автотранспортного сред­ства. Схема электрических соединений отопителя приведена на рис. 4.1.

Схема электрических соединений отопителя воздушного Планар-4ДМ (12В, 24В)

Бинар, Теплостар и Планар: подогреватель двигателя и салона

Питание отопителя топливом может осуществляться из топливного бака автомо­биля или из топливного бака входящего в комплектацию отопителя.

Отопитель кабины крановщика автокрана Планар-4ДМ (12В,24В) является автономным нагревательным устройством, которое содер­жит:

нагреватель (основные узлы нагревателя показаны на рис.4.2 );

Бинар, Теплостар и Планар: подогреватель двигателя и салона

топливный насос для подачи топлива в камеру сгорания;

устройство пуска и индикации (пульт управления);

жгуты проводов для соединения элементов отопителя с аккумуляторной батареей

автомобиля.

Принцип действия отопителя Планар-4ДМ (12В, 24В) основан на разогреве воздуха, принудительно вен­тилируемого через теплообменную систему отопителя.

В качестве источника тепла используются газы от сгорания топливной смеси в камере сгорания. Полученное тепло нагревает стенки теплообменника, который с внешней стороны обдувается воздухом. Воздух проходя через ребра теплообменника нагревается и поступает в салон автомобиля или помещение АТС.

При включении отопителя осуществляется тестирование и контроль работо­способности элементов отопителя: индикатора пламени; датчика перегрева; элек­тромотора нагнетателя воздуха; свечи; топливного насоса и их электроцепей. При исправном состоянии начинается процесс розжига.

По заданной программе происходит предварительная продувка камеры сгора­ния и разогрев до необходимой температуры свечи накаливания. Затем, по той же программе подается топливо и воздух. В камере сгорания начинается процесс горе­ния. После образования стабильного горения происходит отключение свечи накали­вания. Контроль пламени осуществляется индикатором пламени. Всеми процессами при работе отопителя управляет блок управления.

Блок управления осуществляет контроль над температурой теплообменника в нагревателе и при превышении установленного значения температуры прекращает процесс горения.

Кроме того, имеется возможность выключить отопитель в любой момент време­ни.

При подаче команды на выключение отопителя прекращается подача топлива и производится вентиляция камеры сгорания воздухом.

Особенности автоматического управления работой отопителя в аварийных и нештатных ситуациях:

1) если по каким-либо причинам не произошёл запуск отопителя, то процесс запуска автоматически повторится. После 2-х неудачных попыток происходит выключение отопителя;

2) если во время работы отопителя горение прекратится, то отопитель выклю­чится;

3) при перегреве теплообменника в нагревателе (например, закрыто входное или выходное отверстия в нагревателе) происходит автоматическое выключение ото-пителя;

4) при падении напряжения ниже 20 В (10 В) или его повышении свыше 30 В (16 В) происходит выключение отопителя. В скобках указаны значения для отопителя работающего при номинальном напряжении 12 В.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
