Устройство коробки передач ВАЗ

В автомобилях ВАЗ применяются пятиступенчатые механические КПП. Зачастую конструкция представляет собой двухвальную систему. Эта система также снабжена дифференциалом. На первичном валу установлены ведущие зубчатые колеса с 1 по 4 передачи, а 5-я шестерная – съемная. Они соединяются c ведомыми шестеренками.

Конструкция системы переключения состоит из рычага, шаровой опоры, системы тяг, механизма для подбора необходимой передачи.

В целом, большинство моделей оснащаются именно такой коробкой. Она представляет собой модернизированную версию 4-ступенчатой модели, а детали оттуда максимально унифицированы.

Основное назначение МКПП

Коробка передач изменяет передаточное число трансмиссии, исходя из требуемого скоростного режима авто.  Механическая коробка передач представлен в виде многоступенчатого закрытого редуктора. Ступени переключаются ручным способом. Устройство позволяет передвигаться транспортному средству вперед, задним ходом, включает нейтральный режим. В механической коробке, шестерни с косыми зубьями поочередно входят во взаимное зацепление, согласно выбранной передачи.

Основное назначение МКПП:

  • преобразовать
  • распределить;
  • довести до колес момент вращения мотора.

При этом коробка передач изменяет тяговые, скоростные характеристики, в соответствии с различными условиями движения автомобиля. С помощью механической коробки передач имеется возможность прерывать поток мощности от силового агрегата к ведущим колесам. При этом рычаг переключения скоростей переводится в нейтральное положение, двигатель работает в режиме холостого хода.

Устройство механической коробки передач

Механическая коробка передач: устройство, виды, особенности

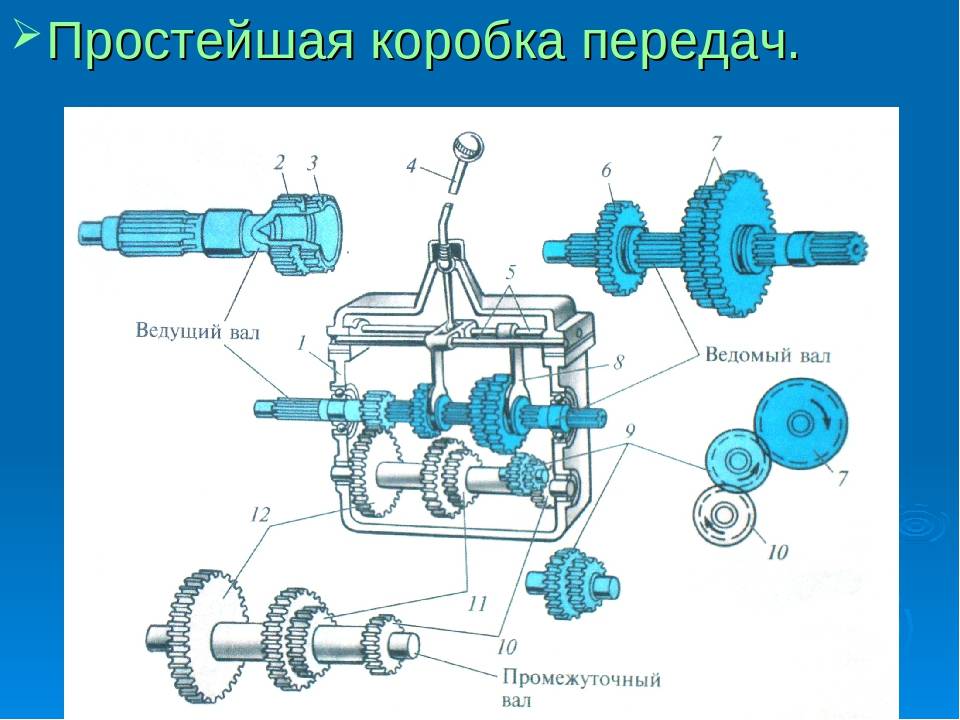

Устройство механической КПП

Конструктивно механическая коробка передач состоит из следующих элементов:

  • ведущий или первичный вал;
  • ведомый или вторичный вал;
  • промежуточный вал (для 3-х вальной МКПП);
  • шестерни первичного и вторичного валов;
  • механизм выбора передач;
  • муфты синхронизаторов (синхронизаторы);
  • картер;
  • главная передача;
  • дифференциал.

При этом устройство и принцип работы двухвальной и трехвальной трансмиссии отличаются друг от друга.

Двухвальная коробка передач: устройство и принцип работы

Механическая коробка передач: устройство, виды, особенности

Схема двухвальной МКПП

Этот тип коробки является наиболее распространенным. Крутящий момент от двигателя через муфту сцепления передается на первичный вал. В зависимости от конструкции конкретной коробки передач часть шестерней на первичном и вторичном валах жестко закреплены на них, а часть свободно вращаются. Также на каждом валу расположен минимум один синхронизатор. Шестерни первичного и вторичного валов находятся в постоянном зацеплении друг с другом. Понять, какие из них зафиксированы, а какие вращаются, очень просто: шестерни возле синхронизаторов всегда вращаются на валу.

Шестерня главной передачи жестко закреплена на ведомом валу. Крутящий момент от вторичного вала к колесам транспортного средства передают главная передача и дифференциал. Последний обеспечивает вращение колес с разной угловой скоростью.

Механизм выбора передач в двухвальной КПП расположен в корпусе коробки и состоит из вилок и штоков, перемещающих муфты синхронизаторов. Механизм оснащен защитой от одновременного включения двух передач.

Принцип работы двухвальной трансмиссии следующий:

  1. В нейтральном положении рычага переключения передач крутящий момента от двигателя не передается на ведущие колеса, шестерни на валах свободно прокручиваются.
  2. При перемещении рычага водитель перемещает муфту синхронизатора соответствующей вилкой через систему тросиков или тяг.
  3. Муфта синхронизирует угловые скорости соответствующей шестерни и вала, на котором расположен синхронизатор.
  4. Муфта синхронизатора входит в зацепление с шестерней и крутящий момент начинает передаваться с первичного вала на вторичныый.
  5. Происходит передача крутящего момента от двигателя на ведущие колеса с заданным передаточным числом.

Для движения задним ходом используется дополнительный вал с промежуточной шестерней заднего хода.

Схемы передачи крутящего момента на каждой из передач:

Нейтральное положение

1-я передача

2-я передача

3-я передача

4-я передача

5-я передача

Задний ход

Трехвальная КПП: устройство  и принцип работы

Отличие трехвальной механики от двухвальной в том, что здесь используются три вида валов. Помимо ведомого и ведущего также применяется промежуточный вал.

Первичный вал, соединенный со сцеплением, передает крутящий момент на промежуточный. Передача происходит через соответствующую шестерню — таким образом, валы находятся в постоянном зацеплении.

Механическая коробка передач: устройство, виды, особенности

Устройство трехвальной МКПП

Промежуточный вал расположен параллельно первичному, все шестерни на нем жестко зафиксированы.

На одной оси с первичным расположен вторичный вал. За это отвечает упорный подшипник на ведущем валу, в который входит вторичный вал. При этом шестерни ведомого вала могут свободно вращаться и не имеют жесткой фиксации с валом. Шестерни вторичного вала находятся в постоянном зацеплении с шестернями промежуточного вала. Следовательно, в нейтральном положении КПП крутящий момент от первичного вала передается на промежуточный и далее на шестерни вторичного вала. Но поскольку они свободно вращаются на валу, автомобиль не двигается.

Между шестернями вторичного вала находятся синхронизаторы, работа которых заключается в выравнивании угловых скоростей шестерен вторичного вала с угловой скоростью самого вала за счет сил трения.

Синхронизаторы жестко закреплены на вале и за счет шлицевого соединения могут двигаться по нему в осевом направлении.

В отличие от двухвальной КПП, механизм переключения в трехвальной трансмиссии располагается на корпусе коробки и состоит из рычага управления и штоков с вилками. Механизм также оснащен блокирующим устройством для предотвращения одновременного включения двух передач.

Он может также иметь и дистанционное управление. При этом дистанционный механизм переключения обеспечивает кулиса или шарнирные тросы.

Принцип включения передач в трехвальной КПП аналогичен принципу работы двухвальной трансмиссии.

Устройство трансмиссии типа вариатор

Вариатор, или CVT (Continuously Variable Transmission), это разновидность бесступенчатой автомобильной трансмиссии. Вариатор способен плавно изменять коэффициент передачи во всем диапазоне скоростей и тяговых усилий, поэтому в процессе работы такой трансмиссии не наблюдается характерных толчков при переключении передач, свойственных другим видам трансмиссии.

На современных автомобилях самым распространенным видом является вариатор, основанный на работе клиноременной передачи. В нем передаточное число передается от ведущего шкива, соединенного с мотором, к ведомому, связанного с приводами колес. Между собой валы соединяются ремнем.

Принцип работы вариатора основан на изменении диаметра ведомого и ведущего шкивов при уменьшении или увеличении частоты оборотов двигателя. При трогании автомобиля, когда необходимо максимальное тяговое усилие, диаметр ведущего шкива минимален, ведомого максимален, что повышает коэффициент передачи. С набором скорости и увеличением оборотов силового агрегата диаметр ведущего шкива возрастает, а ведомого — падает, что уменьшает коэффициент передачи. Таким образом регулируется тяговое усилие, передаваемое на приводы колес. Как и на любых современных автомобилях, за регуляцию диаметра шкивов отвечает электроника, получающая команды из электронного блока управления.

Популярные статьи  Система охлаждения двигателя

Второй вариант бесступенчатой трансмиссии — тороидальный вариатор, встречающийся гораздо реже клиноременной схемы. При таком варианте передача крутящего момента регулируется роликами тороидальной формы, зажатыми между валами. Изменение передаточного числа осуществляется за счет увеличения или уменьшения площади контактных поверхностей соприкосновения роликов и валов. Для максимальной тяги роликовые зажимы поворачиваются в сторону ведомого вала, что увеличивает площадь соприкосновения и трение между ведомым валом и роликом. При увеличении скорости ролики поворачиваются в обратную сторону. Тороидные вариаторы более надежны и износостойки, однако дороже в производстве.

Плюсы бесступенчатой трансмиссии типа вариатор очевидны: она более динамична и эффективна, чем автомат, полностью отсутствуют рывки, выигрывает она и в экономичности по сравнению с автоматом. Однако и минусы вариатора также ярко выражены: ненадежность, относительно малый ресурс, дорогостоящий ремонт и необходимость дополнительного обслуживания (нужно покупать специальное трансмиссионное масло).

Принцип работы МКПП передний привод — Спецтехника

Автомобили с механической коробкой передач, которую сокращенно называют МКПП, до недавнего времени составляли абсолютное большинство среди других ТС с различными видами трансмиссий.

Более того, механическая (ручная) коробка и сегодня остается достаточно распространенным устройством для изменения и передачи крутящего момента двигателя.

Далее мы поговорим о том, как устроена и работает «механика», как выглядит схема КПП данного типа, а также какие преимущества и недостатки имеет данное решение.

Двухвальная механическая коробка передач: устройство и принцип работы

Разобравшись с тем, из чего состоит коробка передач с тремя валами, перейдем к двухвальным коробкам.

Данный тип КПП имеет в своем устройстве два вала: первичный и вторичный. Первичный вал является ведущим, вторичный ведомым. На валах закреплены шестерни и синхронизаторы.

Также в картере коробки находится главная передача и дифференциал.

Ведущий вал отвечает за соединение со сцеплением, также на валу находится блок шестерен в жестком зацеплении с валом. Ведомый вал расположен параллельно ведущему, при этом шестерни ведомого вала в постоянном зацеплении с шестернями ведущего вала, а также свободно вращаются на самом валу.

Добавим, чтобы уменьшить размеры КПП, а также увеличить количество передач, в современных коробках нередко вместо одного ведомого вала может быть установлено 2 или даже 3 вала.

На каждом таком валу жестко закреплена шестерня главной передачи, при этом такая шестерня имеет жесткое зацепление с ведомой шестерней. Получается, конструкция фактически реализует 3 главных передачи.

Сама главная передача, а также дифференциал в устройстве КПП осуществляют передачу крутящего момента от вторичного вала на ведущие колеса. При этом дифференциал также может обеспечить такое вращение колес, когда ведущие колеса вращаются с разными угловыми скоростями.

Что касается механизма переключения передач, на двухвальных КПП он вынесен отдельно, то есть за пределы корпуса. Коробка связана с механизмом переключения тросами или специальными тягами. Чаще встречается соединение при помощи тросов.

Сам механизм переключения 2-х вальной коробки имеет рычаг, который соединяется тросами с рычагом выбора и рычагом включения передачи. Указанные рычаги соединяются с центральным штоком переключения передач, который также имеет вилки.

Если говорить о принципе работы двухвальной механической коробки передач, он похож на принцип трехвальной КПП. Отличия состоят в том, как работает механизм переключения передач. В двух словах, рычаг может осуществлять как продольные, так и поперечные движения относительно оси автомобиля. Во время поперечного движения происходит выбор передачи, так как усилие идет на трос выбора передач, который оказывает воздействие на рычаг выбора передач.

Далее рычаг движется продольно, а усилие идет уже на трос переключения передач. Соответствующий рычаг горизонтально перемещает шток с вилками, вилка на штоке смещает синхронизатор, что и приводит к блокировке шестерни ведомого вала.

Напоследок отметим, что также механические коробки разных типов имеют дополнительные блокировочные устройства, которые препятствуют включению одновременно двух передач или же непредвиденному выключению передачи.

Механическая коробка передач устройство как правильно переключать передачи

Все автомобили с двигателями внутреннего сгорания непременно оснащены коробками передач.

Любой автолюбитель знает, сколько всего существует и каких разновидностей этого устройства, а также принимает факт, что самой распространенной на сегодняшний день является механическая коробка передач. Ее краткое обозначение – МКПП. Основное отличие, помимо конструкционных и показательных, заключается в том, что переключение передач полностью контролируется водителем. Разберемся подробнее, что собой представляет названная разновидность КП.

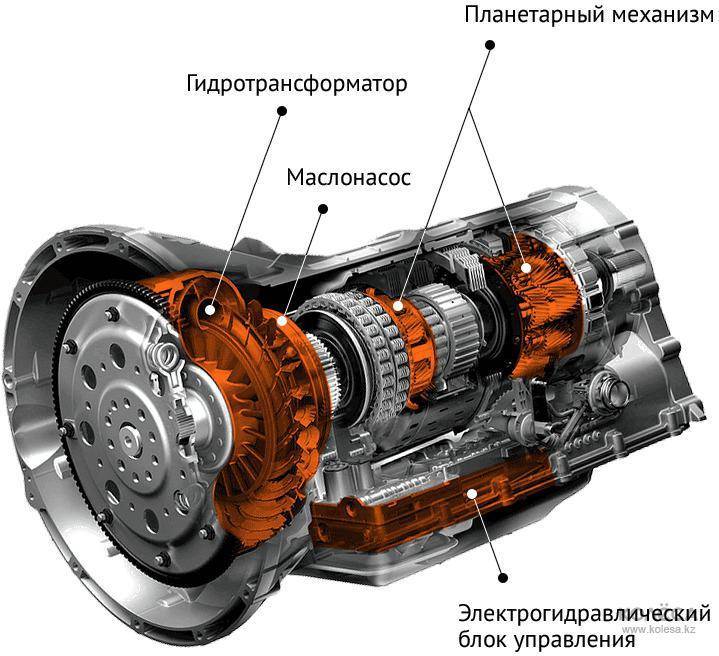

Конструкционные особенности и работа автоматической коробки

Автоматическая коробка передач позволяет снизить нагрузку с водителя во время езды и исключает необходимость постоянного пользования рычагом. АКПП делятся на два подвида: на основе работы гидротрансформатора и на основе электроники. Структурно они практически не различимы. Выделяют АКПП для переднего и заднего привода. В первом случае коробка передач более компактна и наделена дифференциалом.

Механическая коробка передач: устройство, виды, особенности

Состоит автоматическая коробка передач из:

  1. Гидротрансформатора. Играет роль сцепления, аналогично механической коробке, но не требует непосредственного управления. Установлен в промежуточном кожухе, подвергается высоким нагрузкам, поэтому обильно смазан трансмиссионной жидкостью. Помимо стандартной роли, гидротрансформатор сглаживает вибрацию силового узла и контролирует давление в системе управления.
  2. Тормозная лента и фрикционы. Служат для непосредственного переключения передач.
  3. Устройство контроля. Состоит из поддона, шестеренчатого насоса и клапанной коробки.
  4. Планетарный ряд. Если в МКПП чаще используются валы, параллельно расположенные относительно друг друга, то в АКПП используется принцип планетарных передач. Несколько механизмов обеспечивают передачу крутящего момента при помощи фрикционных элементов и других механизмов. Для фиксации элементов планетарной системы используется тормозная лента.

Демультипликатор и делитель

Логично, что такое большое количество передач влечет за собой определенные сложности с их переключением. Чтобы упростить задачу водителя, избавить его от необходимости поиска нужной скорости и «попадания» в нее, конструкторы изобрели принципиально новое решение, агрегаты, значительно упрощающие работу с грузовиками, но при этом не усложняющие конструкцию трансмиссии. Речь идет о делителе и демультипликаторе. Рассмотрим их подробнее.

Итак, делитель – это деталь, являющаяся в некоторой степени КПП для КПП. Выполнена она в виде редуктора, состоящего из двух ступеней, первая из которых является прямой, а вторая – повышающей. Будучи установленным, например, на 4-хступенчатую трансмиссию, делитель удваивает количество передач, и их становится 8.

Особенно большое количество скоростей актуально, когда автомобиль поднимается под внушительным уклоном, а ресурсов двигателя не хватает для создания требуемой тяги. Помимо прочего, трансмиссии с делителями и демультипликаторами характеризуются повышенным износом и большей экономичностью.

Популярные статьи  Можно ли ездить на автомобиле, если потек амортизатор

Определение понятия «трансмиссия»

Согласно научным изданиям машиностроения, трансмиссия – это совокупность механизмов и сборочных единиц, которые соединяют двигатель с ведущими колесами, в данном случае, автомобильного транспорта, а также совокупность системы, которая обеспечивает работу трансмиссии.

Трансмиссия является совокупностью агрегатов и узлов, которые передают крутящий момент от мотора к ведущим колесам, при этом могут изменяться тяговые усилия, скорость и направление движения. Автомобильная трансмиссия включает в себя механизмы, которые в науке относят к составу силового агрегата – это коробка передач и сцепление.

Процесс переключения передач

За процедуру переключения отвечает соответствующий механизм. Для автомобилей, имеющих задний привод, рычаг устанавливается непосредственно на корпусе МКПП. Весь механизм прячется внутри корпуса агрегата, а ручка переключения непосредственно управляет им. Такое расположение имеет свои достоинства и недостатки.

Плюсы:

  • простое в конструкционном плане решение;
  • обеспечение четкости переключения;
  • более долговечная конструкция для эксплуатации.

Минусы:

  • нет возможности для применения конструкции с задним расположением мотора;
  • не используется на переднеприводных автомобилях.

Механическая коробка передач: устройство, виды, особенности

Машины с передним ведущим мостом оборудуются рычагом переключения передач в таких местах:

  • напольно между водительским и передним пассажирским креслом;
  • на рулевой колонке;
  • в районе панели приборов.

Механическая коробка передач: устройство, виды, особенности

Дистанционное управление коробкой для переднеприводных авто осуществляется при помощи тяг или кулис. У такой конструкции также есть свои особенности.

Плюсы:

  • комфортное более независимое расположение рычага для переключения передач;
  • вибрация от коробки не передается на рычаг МКПП;
  • обеспечивается большая свобода для дизайна и инженерной компоновки.

Минусы:

  • меньшая долговечность;
  • со временем могут появляться люфты;
  • требуется периодическая квалифицированная регулировка тяг;
  • четкость менее точная, в отличие от расположения непосредственно на корпусе.

Хотя существуют различные приводы для механизма включения/выключения передач, но сам механизм в большинстве КПП имеет схожую конструкцию. В его основе подвижные штоки, которые находятся в крышке корпуса, а также вилки, жестко зафиксированные на штоках.

Механическая коробка передач: устройство, виды, особенности

Механизм переключения передач Лада Гранта

Вилки полукругом входят в проточку муфты синхронизатора. Дополнительно в МКПП располагаются приспособления, которые уберегут механизм от недовключения либо от самовольного выхода из зацепления шестерен, а также от одновременной активации двух ступеней.

Механическая коробка передач: устройство, виды, особенности

Общая схема работы коробки

Крутящий момент от двигателя поступает на ведущий диск сцепления, к которому мощной пружиной прижат ведомый. При помощи выжимного подшипника связь эту можно разорвать, сжав пружину и сняв давление между дисками. Но если сцепление включено, то дальше вращение через шлицевую ступицу ведомого диска передаётся первичному валу МКПП.

Механическая коробка передач: устройство, виды, особенности

В коробке имеется два или более валов, на которых через подшипники или жёстко закреплены наборы шестерён. Каждая пара, находящаяся в постоянном зацеплении между собой, отвечает за конкретную передачу. Количество таких пар соответствует количеству ступеней, иногда называемых скоростями, в коробке. Соответственно, МКПП может содержать от трёх ступеней в устаревших автомобилях, до шести. Больше в легковых автомобилях практически не используется.

Включение передачи производится путём фиксации свободно вращающейся шестерни из определённой пары на валу. Для этого имеются соответствующие механизмы – муфты, ступицы и синхронизаторы. Все прочие шестерни вала продолжают свободное вращение, что исключает одновременное включение двух передач. За этим тоже следят необходимые механические блокировки.

Выходной вал коробки может иметь фланец для передачи момента на прочие элементы трансмиссии или связь со встроенным в МКПП дифференциалом в случае объединения в одном картере коробки передач и деталей ведущего моста.

Изменяя относительную скорость вращения, коробка позволяет управлять передаваемым на ведущие колёса крутящим моментом, в зависимости от того, что требуется от автомобиля, высокая скорость или тяговое усилие. Двигатель всегда будет находиться в том диапазоне оборотов, где его характеристики обеспечивают достаточный момент, топливную экономичность и заданный ресурс.

Например:

  • трогание с места производится с первой или второй передачи, когда коробка фактически увеличивает момент двигателя до максимума, сберегая сцепление, которому пришлось бы для этого трудиться с сильной пробуксовкой и быстро сжечь накладки ведомого диска;
  • при разгоне с максимальной интенсивностью водитель последовательно переключает передачи вверх, то есть с первой до последней, на каждой выкручивая двигатель до оборотов максимальной мощности, чем больше передач в его распоряжении, тем выше будет отдача мотора в любой момент времени;
  • во время движения в тяжёлых дорожных условиях на колёса подаётся максимальный момент при небольшой скорости, для чего включается пониженная передача, вплоть до первой, на которой передаточное число максимально.

Выбор передачи определяется характеристикой двигателя и опытом водителя. Ошибки ведут к повышению расхода топлива и росту темпов износа. Это один из недостатков МКПП, где многое зависит от человека. Автоматические трансмиссии не требуют ничего подобного.

Что такое коробка передач, роль, значение, принцип работы

После сцепления, основным узлом транспортного средства является коробка передач. В большинстве автомобилей она наделена зубчатыми шестеренками, а число передач варьируется около 4–6, без учета заднего хода. Процесс переключения передач происходит за счет сцепления шестерен между собой в определенном порядке, возможно при помощи синхронизаторов или блокировкой шестеренок вала. Синхронизаторы служат для выравнивания скорости вращения и фиксации валом работы одной из ведомых.

Преимущественная функция КПП – достижения оптимального показателя крутящего момента между двигателем и колесами. Основными ее составляющими являются:

  1. Картер. Включает в свою конструкцию все основные детали и узлы КПП. Установлен на картере сцепления, который контактирует с двигателем транспортного средства. Полость картера на 50% заполнена трансмиссионным, или в редких случаях моторным, маслом. Поскольку все шестерни подвергаются сильным нагрузкам и трениям, большое количество смазывающего материала помогает снять нагрузку с деталей и предотвратить их быстрый износ.
  2. Синхронизаторы AVTOKPP.KZ. Предназначены для плавного соединения шестерней, безударного переключения передач за счет уравнивания угловых скоростей движения шестеренок.
  3. Механизм переключения. Имеет рычаг в салоне автомобиля, который непосредственно служит управлением начала работы всей системы. Имеет замковый и блокировочный механизмы. Первый не позволяет включаться двум передачам одновременно, а второй, в свою очередь, препятствует произвольному выключению передачи.
  4. Валы. Первичный или ведущий, вторичный или ведомый и промежуточный. Выполняют вращение в подшипниках картера; имеют различное количество зубчатых шестерен. В зависимости от типа КПП может быть разное количество валов, которые предполагают разные конструкции для передачи крутящего момента.

Механическая коробка передач: устройство, виды, особенности

От механики к автомату

Когда устройство и работа коробки передач более-менее понятны, можно рассмотреть работу автоматической коробки. Это гораздо интересней. Многие новички уверены, что автомат — это непосредственно коробка и гидротрансформатор.

Гидротрансформатор- это отдельная система. Состоит он из двух машин с лопастями. Это центробежный насос, а также турбины. Между этих двух машин расположен реактор. Это специальное направляющее устройство. Колесо насоса жестко скреплено с коленвалом ДВС. Турбинное колесо находится в жестком соединении с валом КПП. В зависимости от того, в каком режиме работает двигатель, реактор может как вращаться, так и быть блокированным обгонной муфтой.

Популярные статьи  Шатун

Механическая коробка передач: устройство, виды, особенности

Устройство автоматической коробки передач немного сложней. Энергия расходуется на перекачку масла. Здесь съедаются приличное ее количество. Кроме того, много полезной энергии съедается и работой насоса, который создает давление в масло-каналах. В этих коробка КПД ниже, чем в механике.

Механическая коробка передач: устройство, виды, особенности

Энергия вращения передается при помощи масляных потоков. Они отбрасываются на турбину насосом. Между насосом и турбиной есть зазоры, а лопасти имеют специальную геометрию, которая улучшает циркуляцию жидкости. Так как здесь нет жесткой связи с мотором и КПП, то можно останавливать мотор даже с включенной передачей.

Принцип работы и устройство двухвальной коробки передач

Двухвальная механика имеет в своём составе:

  • Валы: ведущий и ведомый;
  • Шестерни обоих валов;
  • Главную передачу;
  • Дифференциал;
  • Синхронизаторы;
  • Механизм переключения скоростей;
  • Корпус или картер.

Этот тип коробок не имеет промежуточного вала. Ведущий и ведомый валы стоят параллельно друг другу. Вращающий момент от шестерёнок  первичного вала передаётся на те же детали вторичного.

Благодаря отсутствию промежуточного вала удалось заметно уменьшить вес и размеры трансмиссии. Поэтому двухвальную коробку ставят на авто и на некоторые мотоциклы.  Для оптимизации работы она наделена большим числом шестерёнок, чем трёхвальная. Но эта особенность привела к снижению коэффициента полезного действия.

Шестерёнки валов свободно крутятся и активно взаимодействуют. Между ними размещаются муфты синхронизаторов. На ведомом валу ведущая шестерня от главной передачи имеет надёжную фиксацию. Она взаимодействует с ведомой.

На многих трансмиссиях данного типа бывает несколько вторичных валов. На всех присутствует такая ведущая шестерёнка. Количество ведомых валов не превышает трёх. Оно зависит от конструкции и марки КПП.

Вращающий момент с ведомого вала посредством дифференциала и главной передачи передаётся колёсам авто, являющимся ведущими. При этом иногда колёса могут крутиться с различной скоростью. Например, это бывает, если одно из них попадает на скользкую поверхность.

Механизм, который отвечает за переключение передач размещают за пределами корпуса коробки. Для соединения его с трансмиссией могут применяться тяги или тросы. На современных авто обычно устанавливают тросовые МКПП.

Механизм переключения передач состоит из:

  • Троса выбора скоростей и рычаг для управления ими;
  • Троса, отвечающего за переключение передач и рычаг, обеспечивающий их выбор;
  • Штока включения скоростей, оснащённый вилками, и ручка, отвечающая за включение ступени;
  • Замка блокировки.

При осуществлении выбора передачи рычаг управления должен переместиться в поперечном направлении. А, когда включается скорость, он двигается продольно.

Двухвальная трансмиссия работает практически также, как и трёхвальная. Но механизм переключения у них отличается. У этой КПП при выборе определённой ступени рычаг двигается продольно и поперечно. При поперечном движении на трос передаётся усилие. Он действует на рычаг, отвечающий за выбор скоростей. Поворачивается шток и выбирается скорость.

Такая коробка ставится на многие нынешние переднеприводные машины.

Устройство механической трансмиссии

Механическая коробка передач: устройство, виды, особенности

Механическая трансмиссия — автомобильная трансмиссия, предназначенная для передачи крутящего момента от двигателя внутреннего сгорания к колесам, в которой выбор передачи осуществляется водителем в ручном режиме. Функции механической трансмиссии осуществляются за счет механических устройств, поэтому она и получила такое название.

Принцип работы механической трансмиссии следующий: крутящий момент от силового агрегата через сцепление передается на первичный вал КПП. Сцепление обеспечивает разъединение мотора и трансмиссии для переключения передач без выключения оборотов двигателя. В механической трансмиссии сцепление выжимается водителем путем нажатия на педаль в салоне автомобиля. В момент, когда сцепление выжато, водителем осуществляется выбор передачи и вручную переключается рычаг КПП.

В механической трансмиссии оси валов расположены параллельно, на них расположены шестерни. Пары взаимодействующих шестерен образуют ступени, каждая из них имеет определенное передаточное число, определяемое отношением количества зубьев у выходной и входной шестерен в паре. Количество зубьев зависит от размера самой шестерни: чем больше зубьев — тем больше диаметр шестерни. Первая передача имеет самое большое передаточное число и, соответственно, входная шестерня имеет минимальный размер, а выходная — максимальный.

Передаточное число определяет скорость вращения и крутящий момент, передаваемый от коленчатого вала двигателя. Если передача увеличивает крутящий момент, то она является понижающей, если уменьшает — повышающей. У понижающей передачи скорость вращения шестерен снижается, у повышающей — повышается.

Существуют две основных разновидности механической трансмиссии: двухвальные и трехвальные КПП. У двухвальных крутящий момент передается непосредственно от ведущего вала к ведомому, у трехвальных между ними расположен промежуточный вал, повышающий общий КПД механической трансмиссии и позволяющий реализовать прямую передачу. Также механическая трансмиссия классифицируется по количеству ступеней: 4, 5, 6 и даже 7 на самых продвинутых автомобилях. Наибольшее распространение сейчас имеют 5- и 6-скоростные МКПП.

Механическая трансмиссия довольна проста, надежна и недорога в реализации. Однако ее основной недостаток — усложнение процесса управления автомобилем. Водитель должен полностью контролировать процесс переключения передач, что является достаточно утомительным занятием, особенно в режиме городской езды. Ошибки в переключении грозят перегрузкой двигателя или повреждением сцепления. Поэтому автопроизводители предлагают альтернативный варианты, в которых переключение передач осуществляется без участия водителя.

Виды механических коробок передач

В зависимости от количества валов в механизме МКПП могут быть двух видов:

  • трехвальные;
  • двухвальные.

Первый тип описан выше. Он имеет три вала: ведомый, ведущий и промежуточный. Вторая разновидность МКПП имеет всего 2 вала – наличие промежуточного конструкция не предусматривает. Таким образом, первичный контактирует непосредственно со вторичным.

Механическая коробка передач: устройство, виды, особенностиВ зависимости от количества передач КПП бывает следующих разновидностей:

  • четырехступенчатая;
  • пятиступенчатая;
  • шестиступенчатая.

Как понятно из названия этих разновидностей, они отличаются общим количеством скоростей. Конечно, существуют и КПП, которые используют другое число передач. Однако в настоящее время на легковых машинах их практически не используют. Современные автомобили чаще всего имеют пяти- или шестиступенчатую КПП. 4-ступенчатые коробки устанавливали на ВАЗовскую классику, а также многие другие марки автомобилей. На сегодняшний день они также постепенно уходят из обихода.

Какой-либо иной классификации механических коробок передач не существует.
