Вариатор (CVT) — бесступенчатая вариаторная коробка передач

Коробка вариатор плюсы и минусы

Автомобиль с вариатором, в конечном счете, будет более экономичным, чем обычный автомобиль, особенно для остановки / начала движения или когда вы постоянно меняете скорость. Старт автомобиля будет более гладким и более тихим. Однако, чем больше этих преимуществ вы получаете, тем больше автомобиль чувствует себя на моторной лодке, где вы получаете странное ощущение увеличения скорости при неизменных оборотах двигателя. Если вы можете жить с этим, и это не придаст вам никакого дискомфорта, то вариатор вполне вам подойдет. Более детально о плюсах и минусах вариаторов ниже.

Плюсы вариатора

Основным  преимуществом вариатора является эффективность, которую он может предложить. Транспортные средства, которые включают CVT, оценены среди самых эффективных транспортных средств и могут предложить значительную экономию топлива. Сегодня почти все гибриды используют вариатор для максимальной экономии топлива. Еще одно преимущество CVT замечено при движении по крутым склонам. Нормальные автоматические коробки передач могут иногда испытывать трудности при большой нагрузке, когда вариатор почти сразу может найти точное соотношение, необходимое для плавного обеспечения мощности без каких-либо переключений. Эти плавные переключения передач являются еще одним преимуществом для водителя, поскольку они могут предложить чрезвычайно плавные поездки, даже не чувствуя «сдвига» транспортного средства.

Минусы вариатора

Хотя вариатор может предложить непревзойденную экономию топлива, у него есть существенный минус. Основной  недостаток данных трансмиссий — это ценник, с которым они продаются. Типичная замена трансмиссии часто может стоить от 2 000 долларов в случае поломки. Из за особенностей устройства, блок CVT не будет работать так же долго, как обычная автоматическая коробка передач. В среднем срок службы этой трансмиссии составляет 150 – 200 тысяч километров

Еще более важно отметить тот факт, что, когда они выходят из строя, в 9 из 10 раз они должны быть заменены. Причиной этого является то, что детали очень дороги, их может быть трудно, если не невозможно найти, и, как правило, цена за замену деталей получается такая, что дешевле будет произвести полную замену

Другим недостатком вариатора является то, что они не могут выдержать мощность, которую может выдержать автоматическая или механическая коробка передач. По этой причине блок CVT не используется в машинах с большой производительностью.

Преимущества и недостатки

Рассмотрим основные плюсы и минусы вариаторов и неважно, о каком автомобиле идет речь, будь то Ауди или Митсубиси. Достоинства:

Достоинства:

  1. Экологичность агрегата. Автомобили с вариаторными КПП выбрасывают в воздух меньше ядовитых веществ, вредных для окружающей среды.
  2. Экономия горючего, если сравнивать с автоматическими коробками передач.
  3. Плавное переключение передач. Благодаря этому машина едет без рывков и толчков.
  4. Возможность стабильной поддержки оборотов силового агрегата, что увеличивает его ресурс эксплуатации.
  5. При разгоне машины с CVT ускорение происходит постоянно.
  6. Если сравнивать с классическим автоматом, то вариаторной коробке требуется меньше времени для разгона транспортного средства.

Недостатки:

  1. Надежность. В вопросе надежности вариаторные КПП значительно уступают классическим автоматам. Это обусловлено чувствительностью таких коробок передач к ошибкам в эксплуатации.
  2. Необходимость прогрева агрегата при минусовых температурах. Учтите, что зимой CVT прогревается дольше.
  3. Износ ремешка или цепи. Как бы вы правильно ни использовали вариатор, этот элемент все равно изнашивается. Соответственно, требуется его периодическая замена.
  4. Необходимость регулярной смены трансмиссионной жидкости. Чтобы масло могло выполнять функции, его уровень должен быть в норме.
  5. Более высокая стоимость ремонта по сравнению с другими типами КПП.
  6. Вариаторные коробки передач сильно зависимы от работоспособности контроллеров и датчиков.
  7. Эксплуатация авто с CVT не допускается в условиях бездорожья. По отзывам такие агрегаты более чувствительны к агрессивной езде.

Статьи по теме

Вариатор (CVT) — бесступенчатая вариаторная коробка передач

Ремонт вариатора «Ауди А4»: когда требуется и как проводится

Вариатор (CVT) — бесступенчатая вариаторная коробка передач

Замена коробки передач «Лады-Гранта»: пошаговая инструкция

Замена сцепления «Мазды»: порядок работ

Ремонт коробки «Шкода-Октавия»: причины поломок и способы ремонта

Замена вариатора «Ниссана-Мурано»: поломки, цена, рекомендации

Замена сцепления «Фиата»: «Альбеа», «Дукато» и «Добло» (пошаговая инструкция)

Замена сцепления без снятия коробки: пошаговое руководство

Сгорело сцепление: причины и последствия

Присадки в механическую коробку: обзор марок и сфер применения

Замена АКПП «Фольксвагена Поло»: этапы и особенности

Аварийный режим АКПП: причины появления и дальнейший ремонт

Диагностика коробки АКПП: выявляем неисправности

Ремонт АКПП «Хендай»: причины неполадок и правила устранения

Замена подшипника коробки передач в автомобиле

Замена АКПП «Вольво»: особенности процедуры

Как правильно обслуживать авто с вариатором

Особенности вариаторной коробки передач предполагают следование определенным правилам со стороны владельца. Необходимо обеспечить:

  • своевременную замену масла. Использовать марки смазки, предусмотренные изготовителем или аналоги с подтвержденными характеристиками;
  • регулярную компьютерную диагностику – с целью выявления ошибок в работе механизма и электрооборудования;
  • установку новых узлов взамен изношенных.

Владелец должен соблюдать регламент обслуживания, установленный изготовителем и указанный в руководстве по эксплуатации машины.

Популярные статьи  Выбор лучшего промывочного масла для мотора

Ремонт бесступенчатой трансмиссии своими руками

Для проведения ремонта и устранения большинства неисправностей вариатора требуется его демонтаж с автомобиля. Без снятия решаются преимущественно только программные неполадки.

Вариатор (CVT) — бесступенчатая вариаторная коробка передач

Начинать ремонт рекомендуется с очистки магнитов. По их состоянию можно косвенно определить износ металлических контактирующих поверхностей узла.

Вариатор (CVT) — бесступенчатая вариаторная коробка передач

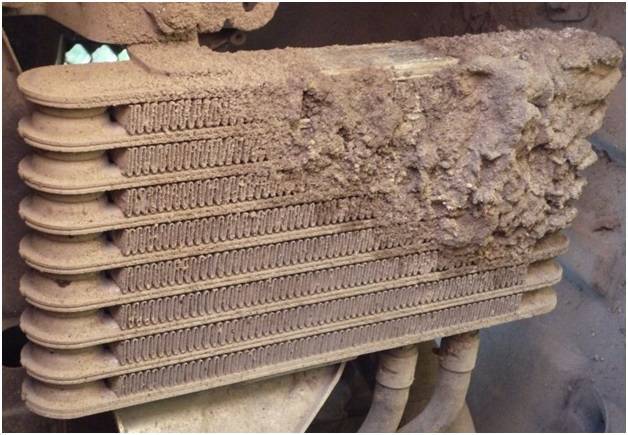

Большинство проблем связанных с вариатором возникают из-за его перегрева

Поэтому важно проверить радиатор и очистить его. При значительных дефектах радиатора может потребоваться его замена на новый

Вариатор (CVT) — бесступенчатая вариаторная коробка передач

Вариатор (CVT) — бесступенчатая вариаторная коробка передач

Износ и растяжения ремня устраняются его заменой. Затягивать с установкой нового изделия не рекомендуется. Связано это с тем, что отслуживший свое ремень вызывает повреждения дорогостоящих конусов.

Вариатор (CVT) — бесступенчатая вариаторная коробка передач

Вариатор (CVT) — бесступенчатая вариаторная коробка передач

На некоторых автомобилях для вариатора подходит несколько ремней. При интенсивном использовании машины желательно приобретать усиленное изделие.

Вариатор (CVT) — бесступенчатая вариаторная коробка передач

Вариатор (CVT) — бесступенчатая вариаторная коробка передач

Повреждение конусов устраняется их заменой

При этом важно оценить общее состояние трансмиссии. В некоторых случаях более выгодно купить новый или контрактный вариатор

Вариатор (CVT) — бесступенчатая вариаторная коробка передач

При гуле, доносящемся с узла требуется менять подшипники.

Вариатор (CVT) — бесступенчатая вариаторная коробка передач

Вариатор (CVT) — бесступенчатая вариаторная коробка передач

Вышедший из строя степ-мотор всегда меняется на новый.

Вариатор (CVT) — бесступенчатая вариаторная коробка передач

Вариатор (CVT) — бесступенчатая вариаторная коробка передач

Датчик имеет низкую стоимость и при поломке подлежит замене.

Соленоиды, насос, редукционный клапан и прочие элементы контактирующие с маслом при выходе из строя не всегда подлежат замене. В некоторых случаях их достаточно очистить от загрязнений.

Вариатор (CVT) — бесступенчатая вариаторная коробка передач

Вариатор (CVT) — бесступенчатая вариаторная коробка передач

Вариатор (CVT) — бесступенчатая вариаторная коробка передач

Коробка передач DSG — что это такое?

DSG (Direct Shift Gearbox – коробка передач с синхронизированным переключением) является эволюционным продолжением роботизированных КПП. Еще её называют преселективной трансмиссией – это второе поколение «роботов».

Такие коробки на сегодняшний день являются наиболее совершенными. Они оснащаются сразу двумя дисками сцеплениями – один переключает чётные передачи, а второй – нечётные. По сути, это две коробки передач в одном корпусе.

Изюминка коробки DSG заключается в том, что в ней постоянно включены две передачи: во время движения сомкнут лишь один из 2-х дисков сцепления, а второй находится в постоянной готовности, и включает свою передачу сразу же, как только размыкается первый диск. Благодаря такой схеме, переключения происходят практически мгновенно, а плавность работы сравнима с вариатором.

Но даже у такой, казалось бы, идеальной КПП как DSG есть свои недостатки. Конструкция преселективных трансмиссий чрезвычайно сложна. Всё это приводит к тому, что ее обслуживание никак нельзя назвать дешевым.

Кроме того, ремонтировать коробки DSG часто не берутся даже крупные СТО. Да и их ремонт, в большинстве случаев, просто невозможен. Поэтому при поломке зачастую приходится менять всю преселективную трансмиссию в сборе, и лишь иногда можно ограничиться заменой электронного блока управления.

Также в список недостатков коробок передач DSG можно занести и перегрев сцеплений после долгой езды, в результате чего со временем при переключениях появляются толчки.

Учитывая все вышеперечисленное, мы считаем, что преселективные трансмиссии, несмотря на всю их технологичность, еще достаточно «сырые», слишком дорогие и неремонтопригодные.

Несколько слов о масле и фильтрах

Большинство производителей заверяет, что масло в коробку передач вариатора заливается навсегда. Однако этот факт в корне неверен. Наши дороги и погодные условия (снег, дождь, сильные морозы, плохие дороги и пробки) создают повышенную нагрузку на устройство, поэтому фильтры и масло рекомендуется менять каждые 40000 километров пробега.

Если этого не сделать, то на элементах конструкции начнут скапливаться масляные отложения, а фильтр забьется различным мусором. В результате упадет давление в насосе, что приведет к появлению толчков и рывков во время движения, а в особо тяжелых случаях вариатор просто перестанет работать.

Что такое вариатор?

Если робот, по сути, является той же самой механикой с той лишь разницей, что выжиманием сцепления и переключением передач занимается электроника, то коробка CVT (она же вариатор) кардинально отличается от своих собратьев.

Основная особенность CVT в том, что она подстраивается под требуемые условия и непрерывно вычисляет нужное передаточное число. Таким образом, в автомобиле с установленным вариатором имеется бесконечное количество передач. Такая особенность позволяет значительно экономить топливо и оптимизировать энергозатраты.

Бесступенчатые трансмиссии бывают двух видов:

  • Клиноременные (устанавливаются на 90% машин с таким типом коробки);
  • Тороидальные.

Эмуляция ручной коробки на вариаторе.

Ручной режим «переключения передач».

На коробках вариаторного типа, как и на АКПП, часто ставят «ручной режим», т.е. возможность движением ручки переключать передачи на повышенную или пониженную. Если в «автоматах» это прямая команда переключить передачу, то в вариаторе это совсем другой процесс. Фиксированных передач у него нет.

Режим ручного переключения передач делает эмуляцию ручного управления. Панель приборов покажет вам номер передачи, обороты двигателя изменятся. Но современный вариатор не даст вам загнать тахометр в «красную зону». Он все равно «переключит за вас передачу» при приближении стрелки к опасному делению. То же и при сбросе оборотов. Он не даст двигателю заглохнуть на слишком низких оборотах.

Разгон в ручном режиме получается хуже, чем в автоматическом.

При разгоне на вариаторе в автоматическом режиме (селектор в «D») обороты двигателя постоянные и находятся в максимальном крутящем моменте. При разгоне в ручном режиме стрелка тахометра плавает от минимума до максимума, как на АКПП, захватывая неоптимальные зоны тяги движка и не обеспечивая ровную хорошую постоянную тягу.

Лично мне так и не удалось добиться лучшего разгона в ручном режиме по сравнению с автоматическим.

Эксперименты на трассе и на автодроме с вариатором в режиме автомата и режиме ручного переключения приводят меня к мысли, что ручной режим сделан только в маркетинговых целях и для удобства некоторых водителей, которые привыкли к такому управлению.

Популярные статьи  Двигатель «закипел»: что делать водителю

Если вы выбрали вариатор – водите его в режиме «автомата», в положении «D».

Плюсы и минусы коробки-вариатора

Ввиду нескольких очевидных преимуществ вариатора многие специалисты считают этот тип коробок передач более перспективным и удобным по сравнению с традиционными агрегатами гидромеханического типа. Однако окончательный ответ на вопрос, что лучше: вариатор или автомат, дать вряд ли получится. Это сравнение будет уместно только в случае сопоставления конкретных моделей трансмиссий определенных производителей. Тем не менее, какие-то общие моменты выделить можно.

Преимущества вариаторной коробки передач (CVT):

  • автомобиль, оборудованный коробкой-вариатором гораздо плавнее в движении. Даже неопытный водитель будет чувствовать себя за рулем более уверенно, поскольку вариатор исключает рывки и дергания автомобиля. При разгоне машины, оборудованной данным типом трансмиссии, звук ее мотора напоминает ускорение электромобиля или работу электростеклоподъемников, а рост скорости сопровождается лишь небольшим повышением шума;
  • благодаря конструктивныи особенностям вариатора оснащенный им автомобиль будет ощутимо резвее машины с аналогичным по мощности двигателем, но оборудованной традиционной коробкой-автоматом. Дело в том, что ступенчатый алгоритм переключения передач, даже в автоматическом режиме, потребует больше времени для смены передач;
  • машина с вариатором не сможет скатиться под уклон и не заглохнет неожиданно на перекрестке. В любом случае автомобиль с вариатором начнет движение в соответствующем направлении;
  • плавное увеличение скорости и постепенное торможение положительно сказываются на показателе топливной экономичности и экологичности силового агрегата;
  • электронная система, управляющая работой вариатора, обеспечивает щадящий режим работы двигателя, что в свою очередь благоприятно значительно уменьшает интенсивность износа основных деталей мотора.

Однако, невзирая на неоспоримые преимущества, в ближайшее время вариаторные коробки передач вряд ли смогут полностью вытеснить гидромеханические «автоматы» ввиду наличия следующих недостатков:

  • несмотря на надежность конструкции современных вариаторов, эти коробки по-прежнему не могут устанавливаться на машинах, оснащаемых моторами с максимальной мощностью более 200 лошадиных сил. Таким образом, большинству современных внедорожников и больших седанов данный вид трансмиссии «противопоказан». Это объясняется наличием у вариатора «слабых мест», каковыми являются ремень в клиноременном агрегате и ролик с колесами в тороидальных механизмах;
  • трансмиссионная жидкость, заливаемая в коробку-вариатор, гораздо дороже аналогичного продукта, используемого для автоматических коробок передач. Кроме того, жидкость, предназначенную для определенной модели автомобиля, нельзя заменить аналогом;
  • применение большого количества датчиков делает автомобиль чувствительным к внезапным перебоям в бортовой электронике. Исчезновение контакта или выход из строя какого-либо элемента нередко заканчиваются аварийной остановкой машины;
  • неразвитость сети сервисного обслуживания коробок-вариаторов обусловила высокую стоимость их ремонта. Отсутствие квалифицированных кадров, а также дороговизна и редкость запчастей являются явным сдерживающим фактором.

Взвешивая все плюсы и минусы вариатора, стоит отметить, что данный тип трансмиссии является на сегодня самым передовым. Сравнительная простота конструкции, плавность хода автомобиля и лучшая динамика разгона при невысоком топливном расходе делают коробку передач CVT очень перспективным агрегатом. В то же время ряд конструктивных особенностей вкупе с ограниченным сроком службы отдельных узлов не позволяют вариатору стать безоговорочным лидером.

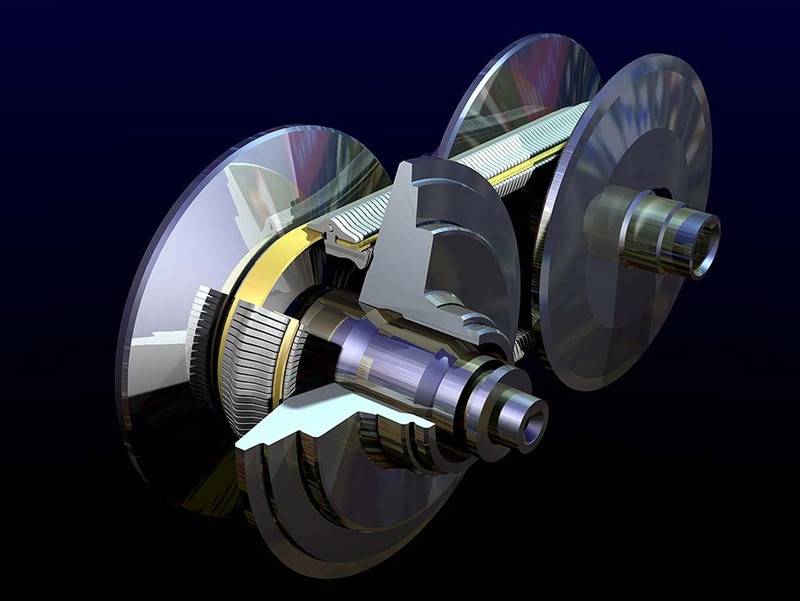

Устройство вариаторной коробки передач

В состав каждого шкива входят по два конуса 20°, которые отцентрированы вершинами относительно друг друга. Клиновидный ремень вариатора входит в меж-конусное пространство. Свое название ремень получил, благодаря оригинальной форме сечения в виде буквы V. Такой профиль позволяет увеличить площадь контакта, силу трения между ремнем и шкивами вариатора.

Сближение конусов приводит к увеличению диаметра шкива. Соответственно, при их разведении – он уменьшается (эффект переменного рабочего диаметра шкива). Шкивы переменного диаметра расположены строго попарно. Один из них – ведущий (входной), он является продолжением коленчатого вала силового агрегата. Ведущий шкив вариатора передает вращение на второй (ведомый) шкив, элементы коробки передач, трансмиссию, колеса автомобиля.

Существует термин «радиус основного тона», он характеризует расстояние от ремня до центров клиновидных шкивов. Когда шкивы вариатора разведены и находятся максимально далеко друг от друга, этот параметр минимален. При максимальном сближении конусов ремень перемещается к наружному краю, увеличивая радиус. Отношение радиусов основного тона, ведущего и ведомого шкивов, регулируется специальным устройством бортового компьютера.

Изменяя радиусы охвата на ведущем и ведомом шкивах, можно получить бесконечное множество значений передаточного числа вариатора. В коробке передач CVT шкивы, размещенные на ведущем и ведомом валах, оборудованы специальным гидроприводом, при помощи которого конусообразные половинки синхронно сдвигаются/раздвигаются. При этом передаточное число вариатора изменяется в широких диапазонах.

Чтобы обеспечить движение автомобиля в режиме заднего хода, в конструкцию коробки вариатор включен набор шестерен (планетарный механизм). При помощи включения зубчатых зацеплений в заданном порядке, выходной вал вариатора может изменять направление вращения.

Помимо трех основных компонентов, описанных выше, в состав системы электронного управления вариатора также входят различные датчики, микропроцессоры. Бортовой компьютер, встроенный в трансмиссию, управляет положением конусообразных шкивов вариатора, исходя из нагрузок и скорости передвижения транспортного средства.

Типы вариаторов и главные отличия от автомата

Существует три типа коробок CVT. Каждый из них по-своему ведет себя в автомобиле, и владелец сам выбирает более подходящий для себя вариант.

  1. Гидромеханический.
  2. Вариативный.
  3. Электрический.

В первом случае идет непосредственная связь коробки с гидромуфтой. Вариативная работает на ремне и валах, а электрическая берет энергию из моторов, которые имеются на каждом колесе.

В целом, принцип работы вариатора не сильно отличается от автомата. Главное отличие – это разная схема конструкции и сборки. Педали сцепления нет и в том и другом случае, переключение скоростей происходит непосредственно в коробке.

Популярные статьи  Авто форум

Устройство и принцип работы вариатора

Вопросы о том, каково устройство вариатора и каков принцип его работы, будут разобраны подробнее. Но сначала необходимо обозначить, каковы основные элементы конструкции.

Основные компоненты

В состав вариаторной трансмиссии входят ведущий и ведомый шкивы, соединяющий их ремень (цепь или ролик), система управления. Шкивы расположены на валах и выглядят как две половинки конической формы, обращенные друг другу вершинами конусов. Особенность конусов состоит в том, что они могут сходиться и расходиться в заданном диапазоне. Точнее, двигается один конус, а другой остается неподвижным. Движение шкивов на валах контролируется системой управления, которая получает данные от бортового компьютера автомобиля.

Также основными компонентами CVT являются:

  • гидротрансформатор (отвечает за передачу крутящего момента от двигателя на первичный вал трансмиссии);
  • гидроблок (подает масло к вращающимся шкивам);
  • фильтры для защиты от выработки металла и отложений;
  • радиаторы (отводят тепло от коробки);
  • планетарный механизм, обеспечивающий реверсное движение авто.

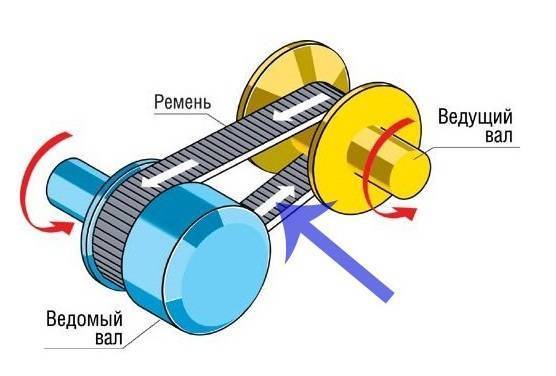

Клиноременный вариатор

Клиноременной вариатор представлен двумя сдвигающимися и раздвигающимися шкивами, соединенными металлическим ремнем. За счет уменьшения диаметра ведущего шкива происходит одновременное увеличение диаметра ведомого, что свидетельствует о понижающей передаче. Увеличение диаметра ведущего шкива дает повышающую передачу.

Изменение давления рабочей жидкости влияет на перемещение конуса ведущего шкива. Ведомый шкив меняет диаметр благодаря натянутому ремню и возвратной пружине. Даже незначительное изменение давления в трансмиссии сказывается на передаточном отношении.

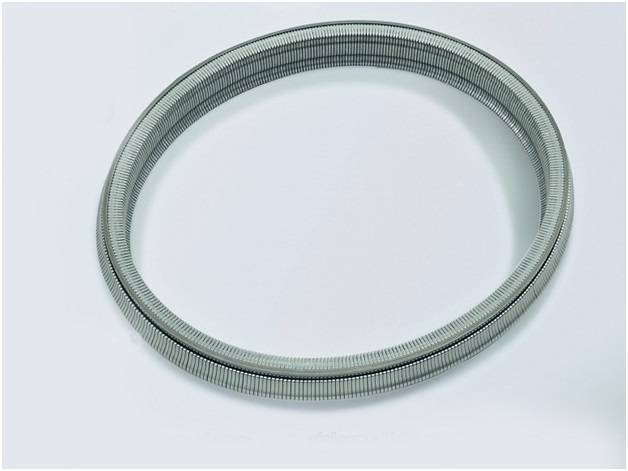

Устройство ремня

Ремень CVT в форме ленты состоит из металлических тросов или полос. Их количество может доходить до 12 штук. Полосы находятся друг над другом и скрепляются между собой при помощи стальных скоб. Сложная форма скоб позволяет не только скрепить полосы, но и обеспечить необходимый для работы трансмиссии контакт со шкивами.

Защита от быстрого износа обеспечивается покрытием. Оно же не дает ремню проскальзывать по шкивам во время работы. В современных автомобилях нерентабельно применять кожаные или силиконовые ремни по причине малого ресурса детали.

Клиноцепной вариатор

Клиноцепной вариатор похож на клиноременной, только роль передатчика между ведущим и ведомым валами играет цепь. За передачу крутящего момента отвечает торец цепи, который касается конической поверхности шкивов.

Принцип его работы точно такой же, как у трансмиссии с ременной передачей.

Устройство цепи

Цепь состоит из металлических пластин, каждая из которых имеет соединительные ушки. За счет подвижного соединения между собой пластины в конструкции цепи обеспечивают гибкость и сохраняют крутящий момент на заданном уровне. За счет расположенных в шахматном порядке звеньев цепь имеет высокую прочность.

Усилие на разрыв у цепи выше, чем у ремня. Пластины с ушками изготавливают из сплавов, противостоящих быстрому износу. Замыкаются они при помощи вкладышей, форма которых является полуцилиндрической. Конструктивная особенность цепей – они могут растягиваться. Этот факт сказывается на работе бесступенчатой трансмиссии, поэтому требует пристального внимания во время проведения планового ТО.

Тороидальный вариатор

Тороидальный тип коробки передач CVT встречается реже. Примечательная особенность устройства состоит в том, что вместо ремня или цепи здесь используются вращающиеся ролики (вокруг своей оси, маятниковыми движениями от ведущего шкива к ведомому).

Принцип работы заключается в одновременном передвижении роликов по поверхности половинок шкивов. Поверхность половинок имеют форму тороида, откуда и название трансмиссии. Если контакт с ведущим диском реализуется на линии наибольшего радиуса, то точка контакта с ведомым диском будет лежать на линии наименьшего радиуса. Такое положение отвечает режиму повышающей передачи крутящего момента. При перемещении роликов к ведомому валу происходит понижение передачи.

Выводы

Когда речь заходит об автомобилях, на которых действует бесступенчатая передача крутящего момента, возникает повод для негативных оценок. Причина – узел требует регулярного обслуживания, а ресурс его невелик. Вопрос о том, покупать ли авто с CVT, каждый решает самостоятельно. У трансмиссии есть преимущества и изъяны. В заключение можно дать предупреждающий комментарий – при покупке б/у авто, на котором стоит вариаторная коробка, нужно быть предельно внимательным. Владелец подержанной машины может скрыть особенности эксплуатации, а вариатор в этом плане – чувствительный вариант механической передачи.

Заключение

Разобраться с тем, как устроен и как работает вариатор крайне просто. Можно всего лишь один раз проехаться за рулем транспортного средства с бесступенчатой трансмиссией, чтобы на себе ощутить её достоинства. Отметим, что последние несколько лет активно идут работы над совершенством конструкции CVT.

Инженеры концерна Nissan совместно с коллегами из Jatco разработали собственный агрегат, которым сегодня комплектуют многие японские марки авто. Его рабочий диапазон увеличен на 20% в сравнении с обычным клиноременным вариатором. Автомобиль с КПП Jatco еще быстрее набирает скорость и тормозит. Внедренная технологичная система ASC постоянно подбирает лучшее передаточное число, максимально разгружая двигатель и продлевая срок службы трансмиссии. Стремление ведущих автокомпаний развивать и совершенствовать вариаторную коробку лишний раз подчеркивает, что автомобильное будущее за бесступенчатой трансмиссией.
