Клапан адсорбера: как устроен и работает, основные неисправности

Часть 2 из 3: замена электромагнитного адсорберного клапана EVAP

Не забывайте надеть защитные очки на всех этапах этого проекта, так как риск попадания в глаза мелких частиц очень высок при работе под транспортным средством.

Отсоедините аккумуляторную батарею. Электромагнитный клапан адсорбера EVAP подсоединен к источнику питания автомобиля, чтобы переключать его положение с включенного на выключенное. Поэтому первое, что нужно сделать перед тем, как начать замену клапана, — это отключить источник электроэнергии. Найдите батарею и отключите положительный и отрицательные кабели, перед тем как продолжить работу.
Поднимите заднюю часть автомобиля. Чтобы получить доступ к нужному вам клапану адсорбера, вам надо будет поднять автомобиль. Эта деталь находится возле задних колес со стороны водителя. Поднимите заднюю часть автомобиля на домкратах, установив их в местах, рекомендованных для этого, и поместите под заднюю часть машины подставки. Для большей безопасности при установке на подставки часть нагрузки оставьте на домкратах.
Определите расположение болтов и пазов, удерживающих клапан адсорбера. Клапан крепится единственным болтом (в некоторых — двумя) и закреплен в нескольких пазах. В эти пазы клапан вставляется своими направляющими для поддержки.
Обработайте болты и пазы проникающей жидкостью. Так как этот компонент подвержен воздействию различных факторов, вполне вероятно, что болты и пазы, удерживающие эту деталь, заржавели. Чтобы не повредить болты при откручивании, нанесите проникающий спрей на все удерживающие клапан детали.
Удалите прикрепленную электропроводку. К клапану адсорбера прикреплена электрическая проводка. Удалить эту проводку можно, вставив лезвие маленькой плоской отвертки в разъем, к которому присоединена небольшая пластиковая клемма

Отожмите клемму отверткой и осторожно отсоедините шлейф проводки от клапана.
Отсоединение шлангов от клапана адсорбера. К клапану EVAP присоединены два шланга

Один из них идет к фильтру EVAP, а второй выводится к выхлопной линии. Чаще всего эти шланги закреплены специальными хомутами или же просто накинуты на место соединения. Нужно будет удалить оба присоединенных к клапану шланга.
Снять болты, удерживающие клапан адсорбера. Обычно речь идет об одном или двух болтах, которыми эта деталь прикреплена к своему месту. Удалите эти болты, используя ключ с трещоткой, удлинитель и головку на 10 мм (в большинстве случаев это должен быть ключ на 10 мм).
Выньте клапан адсорбера из его креплений. Во многих случаях эта деталь крепится с помощью нескольких фиксаторов на ее задней стенке. Вы можете получить доступ к этим фиксаторам после того, как удалите болты крепления клапана. С помощью отвертки с плоским лезвием осторожно отожмите фиксаторы и вытащите клапан из его крепления.
Снимите старый клапан адсорбера EVAP. Когда вы открутите болты крепления и ослабите все фиксаторы, это должно быть легким делом. В некоторых случаях к клапану присоединен провод вторичного заземления. Тогда необходимо просто удалить этот провод заземления, и деталь легко освободится.
Установка нового клапана адсорбера. Когда старый клапан демонтирован, можно приступать к установке нового. Для выполнения этого пункта необходимо исполнить вышеуказанные шаги в обратном порядке, а именно:* Вставьте клапан в фиксаторы и с помощью болтов прикрепите его к месту крепления.* Подсоедините шланги и шлейф электропроводки.
Сделайте уборку под автомобилем. Перед тем как закончить работу, удостоверьтесь, что снизу поднятого автомобиля не осталось забытого инструмента, мусора и приспособлений, использованных при ремонте. При установке авто на землю ничто не должно оставаться под его днищем.
Опустите автомобиль с подставок на землю.
Подключите аккумуляторную батарею.
Запустите двигатель, с помощью сканера проверьте и удалите код ошибки.

Адреса фирм, предоставляющих услуги по установке / замене (Регион Москва, СПБ, Киев)

Название Адрес
1. «Дизель-Мастер» Россия, г Санкт-Петербург, ш Московское, д 13А, метро Звёздная
2. «Автор+» Россия, г Санкт-Петербург, ул Минеральная, д 13О, метро Выборгская
3. «Service Team» Автосервис, ремонт АКПП, ремонт боковых порезов шин, ремонт автокондиционеров, м. Строгино, улица Маршала Прошлякова, 12к1с1
4.

Автосервисы, ремонт электронных систем управления автомобиля, ремонт электрооборудования, ремонт топливной аппаратуры дизельных двигателей, м. Площадь Гагарина, Вавилова, 13а, 1 этаж

5.
«Kулибины»
г. Киев, ул. Борова 2/38

6.
«Renault-Life»
г. Киев, ул. Новоконстантиновская, 1 Г

Клапан адсорбера стучит, щелкает или цокает

Клапан адсорбера: как устроен и работает, основные неисправности

Убеждаемся, что шумы исходят именно от клапана адсорбера, а не от ГРМ, роликов и других элементов. Для этого следует просто резко нажать на педаль газа. Если при этом стрекот не изменился, значит источник шумов – клапан адсорбера. Не редко, когда цокот клапана адсорбера появляется только в холодную погоду при минусовой температуре.

1. Обратится с проблемой к официальному дилеру. Если клапан адсорбера действительно неисправный, то его заменят по гарантии. Если посчитают, что такая работа клапана является нормой, то писать в поддержку АвтоВАЗа нет смысла.

2. Совет от автолюбителей (теряете гарантию!). С боку клапана есть регулировочный винт, который залит клеем. Удаляем клей и поворачиваем винт по часовой стрелке на 90 градусов. После этого клапан адсорбера больше не щелкает на морозе.

Ключевые слова: шумоизоляция lada xray | шумоизоляция лада веста | шумоизоляция лада ларгус | шумоизоляция лада гранта | шумоизоляция лада калина | шумоизоляция лада приора | шумоизоляция 4х4 | датчики lada xray | датчики лада веста | датчики лада ларгус | датчики лада гранта | датчики лада калина | датчики лада приора | датчики 4х4 | ЭСУД Лада Веста | ЭСУД Lada XRAY | ЭСУД Лада Ларгус | ЭСУД Лада Гранта | ЭСУД Лада Калина | ЭСУД Лада Приора | ЭСУД 4х4 | универсальная статья

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

Новая опция Lada Vesta Luxe: сиденья из кожи и алькантары

Почему не заводится Лада Гранта, причины неисправностей

Сравнение стоимости обслуживания двигателей ВАЗ и Renault-Nissan на LADA

Установка защитной сетки на решетку радиатора Лада Ларгус

Как проверить клапан адсорбера

Если после проверки оказалось, что адсорбер находится в более-менее работоспособном состоянии, то имеет смысл проверить его электромагнитный клапан продувки. Сразу стоит оговориться, что у некоторых машин, в силу их конструкции, некоторые действия будут отличаться, присутствовать или отсутствовать некоторые из них, однако в целом логика проверки всегда будет оставаться одинаковой. Итак, для проверки клапана адсорбера необходимо выполнить следующие действия:

Клапан адсорбера

Визуально проверить целостность резиновых шлангов, входящих в систему улавливания паров топлива, в частности, непосредственно подходящих к клапану. Они обязательно должны быть целыми и обеспечивать герметичность системы.
Отключить минусовую клемму с аккумуляторной батареи. Делается это для предотвращения ложного срабатывания диагностики системы и занесении в электронный блок управления сведений о соответствующих ошибках.
Снять поглотитель (обычно он находится в правой стороне двигателя, в районе установки элементов воздушной системы, в частности, воздушного фильтра).
Отключить электрическое питание самого клапана. Делается это путем снятия с него электрического разъема (так называемой «фишки»).
Отключить от клапана входной и выходной воздушные шланги.
С помощью насоса или медицинской «груши» необходимо попытаться вдуть воздух в систему через клапан (в отверстия для шлангов)

Популярные статьи  Первый в мире беспилотный автомобиль-конструктор

При этом важно обеспечить герметичность подачи воздуха. Для этого можно воспользоваться хомутами или плотной резиновой трубкой.
В случае, если с клапаном все в порядке, то он будет закрыт и воздух через продуть не удастся

В противном случае его механическая часть вышла из строя. Можно попытаться восстановить его, однако удается это далеко не всегда.
Необходимо от блока питания или аккумуляторной батареи с помощью проводов подать на контакты клапана электрический ток. В момент замыкания цепи вы должны услышать характерный щелчок, который сигнализирует о том, что клапан сработал и открылся. Если этого не произошло, то возможно вместо механической поломки имеет место электрическая, в частности, перегорела его электромагнитная катушка.
При подключенном к источнику электрического тока клапане необходимо попытаться вдуть в него воздух указанным выше способом. Если он исправен, а соответственно и открыт, то это должно получиться без проблем. Если же прокачать через воздух не получается, то клапан вышел из строя.
Далее нужно сбросить с клапана питание, при этом снова будет щелчок, сигнализирующий о том, что клапан закрылся. Если это произошло, значит, клапан рабочий.

Также клапан адсорбера можно проверить с помощью многофункционального мультиметра, переведенного режим омметра — прибора по измерению значения сопротивления изоляции электромагнитной обмотки клапана. Щупы прибора необходимо расположить на выводах катушки (местах, где к нему подключаются провода, идущие от электронного блока управления, существуют различные конструкторские решения), и проверить сопротивления изоляции между ними. У нормального, исправного, клапана это значение должно находиться приблизительно в пределах 10…30 Ом или незначительно отличаться от этого диапазона. Если значение сопротивления маленькое — значит, имеет место пробой электромагнитной катушки (короткое межвитковое замыкание). Если же значение сопротивления будет очень большое (исчисляемое в кило- и даже мегаомах), то имеет место разрыв электромагнитной катушки. И в том и в другом случае катушка, а значит, и клапан, будет непригодна для использования. Если она запаяна в корпус, то единственным выходом из ситуации будет полная замена клапана на новый.

Обратите внимание, что у некоторых автомобилей допускается высокое значение сопротивления изоляции на катушке клапана (в частности, до 10 кОм). Уточняйте эту информацию в мануале к вашему автомобилю.. Таким образом, чтобы знать, как проверить, исправен ли клапан адсорбера, необходимо его демонтировать, и проверить в гаражных условиях

Главное при этом знать, где находятся его электрические контакты, а также выполнить механическую ревизию устройства

Таким образом, чтобы знать, как проверить, исправен ли клапан адсорбера, необходимо его демонтировать, и проверить в гаражных условиях. Главное при этом знать, где находятся его электрические контакты, а также выполнить механическую ревизию устройства.

2 Диагностика клапанов адсорбера и возможность самостоятельного ремонта

Если на вашем автомобиле неисправен клапан адсорбера, это может привести к самым разным последствиям для топливной системы и двигателя. Во-первых, из-за недостаточного и некачественного проветривания системы может пострадать бензонасос, а во-вторых, постепенное накопление топлива в коллекторе может привести к провалам при работе двигателя. Если ваша Лада Калина «задыхается» на холостых оборотах или существенно теряет в тяге, в этом может быть повинен как раз датчик адсорбера. Чтобы определить, исправен ли адсорбирующий механизм на модели Лада Калина, необходимо открыть бензобак после остановки автомобиля и прислушаться. Если из области бензобака доносится характерное «шипение», это первый признак неисправности клапана вентиляции в адсорбере.

Клапан адсорбера: как устроен и работает, основные неисправности

Кроме того, о неисправности может свидетельствовать запах бензина в салоне. В таком случае адсорбер подлежит немедленной замене, чтобы избежать более серьезных последствий для двигателя. Конечно, запах бензина в салоне может быть вызван иными причинами, но если все другие элементы топливной системы исправны, значит, проблема в клапане продувки, который можно заменить своими руками.

Клапан адсорбера: как устроен и работает, основные неисправности

Назначение и принцип работы

Адсорбер – представляет собой емкость, наполненную активированным углем, который выполняет функцию фильтрующего элемента. Этот элемент является основной частью EVAP — Evaporative Emission Control (системы улавливания паров бензина).

Система была интегрирована в топливную систему автомобилей с нормами Euro-2 и выше. Т.е. вы не увидите адсорбер на ВАЗ классике и даже модели 2108, не говоря уже про Москвич, Волгу 3110 и т.д.

Цель – уменьшить вредные выбросы в атмосферу и исключить запахи бензина в салоне автомобиля.

Но не смотря на простоту конструкции, помимо корпуса и фильтрующего элемента адсорбер состоит из:

  1. Патрубков: подвода воздуха, вакуумный, отвода паров бензина.
  2. Сепаратора – здесь пары конденсируются и сливаются назад в бак.
  3. Гравитационный (аварийный) клапан – блокирует перелив топлива при опрокидывании машины.
  4. Электромагнитный клапан (или вакуумный клапан – к примеру, стоит на некоторых моделях Ниссан) – один из важных элементов (подробности дальше).
  5. Других дополнительных устройств (зависит от модели авто).

Пары топлива скапливаясь в бензобаке должны куда-то деваться. В старых машинах они через специальную трубку уходили в атмосферу. В современных же транспортных средствах топливные баки изолированы от внешней среды.

Пары бензина, через отдельно отводящий патрубок, поступают в адсорбер конденсируются там в виде топлива, которое возвращается снова в бак или во впускной коллектор. В первом случае процесс происходит при заглушенном двигателе, во втором – при работающем.

Как только машина завелась, ЭБУ подается сигнал на электромагнитный клапан. Последний открывается и происходит продувка активированного угля (сорбента). Пары топлива «извлекаются» из сорбента сразу же попадают в специальный ресивер, а затем в камеру сгорания.

Замена клапана абсорбера своими руками

Клапан адсорбера: как устроен и работает, основные неисправности

Если обнаружены признаки неисправности, требуется ремонт или замена клапана. Клапан адсорбера стоит недорого, а замену произвести несложно. Для демонтажа нужно иметь пару крестообразных отверток и знать, где находится клапан продувки адсорбера. Порядок работы:

  1. Открыть капот и найти цилиндрическое устройство – адсорбер.
  2. С аккумуляторной батареи снять минусовую клемму.
  3. Отсоединить колодку проводов, нажав на фиксатор и потянув на себя.
  4. Ослабить крепление клапана.
  5. Штуцеры под защёлкой убрать и отсоединить шланги.
  6. Извлечь клапан вместе с кронштейном из адсорбера.
  7. Новый клапан устанавливается в обратном порядке.

Таким образом, даже такой небольшой элемент, как клапан адсорбера, выполняет важные функции и его неисправность может серьезно нарушить работу всего двигателя

Поэтому важно следить за состоянием своего автомобиля и вовремя проводить диагностику

Для чего его убирают некоторые автомобилисты?

Многие автолюбители принимают решение убрать работоспособный адсорбер, считая его ненужным элементов в автомобиле. При этом обосновать действия могут не все автолюбители.

Популярные статьи  Механические противоугонные устройства для автомобилей

Одни водители уверены, что наличие адсорбера приводит к снижению динамики машины, другие — к росту «прожорливости» транспортного средства, а третьим такое устройство и вовсе кажется лишним.

Есть и такая категория автолюбителей, которые убирают устройство в случае его поломки и уже не возвращают новый элемент на место. Причина — дороговизна адсорбера, о которой упоминалось выше.

Работа по отбрасыванию адсорбера (при знании некоторых аспектов) занимает не более 5 минут. Все, что требуется — надеть фильтр тонкой очистки на трубку от сепаратора.

В этом случае топливные пары направляются в атмосферу. При этом трубка от клапана перекрывается, а программа ЭБУ корректируется. Если не выполнить последнее действие, то появляется ошибка.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Аквапланирование автомобиля, что нужно знать, как избежать

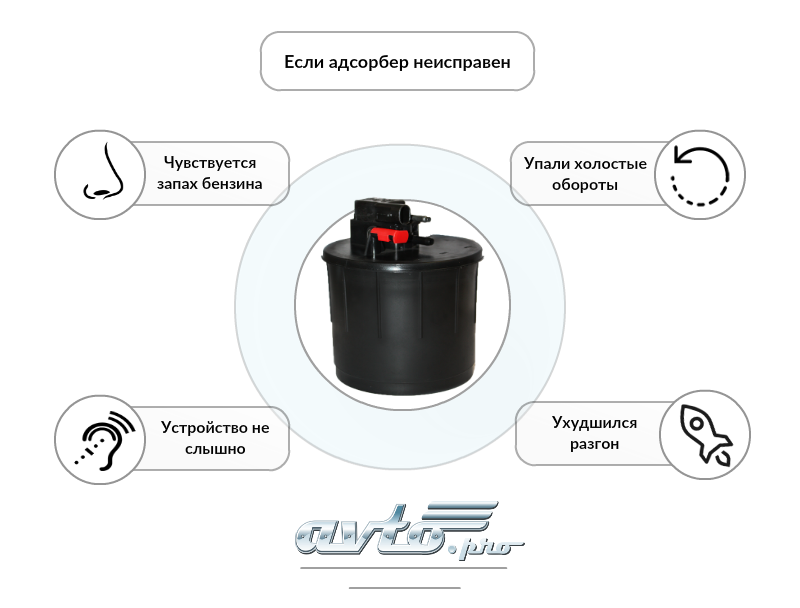

Сколько служит адсорбер и каковы первые признаки его неисправности?

Как и любое другое устройство, адсорбер не «бессмертен» и рано или поздно ломается. Его ресурс зависит от многих факторов — частоты эксплуатации автомобиля, качества топлива и так далее.

Определить неисправность изделия визуально нереально. Но существует ряд признаков, которые сигнализируют о проблеме почти сразу после ее появления.

Среди таких признаков стоит выделить:

  1. Повышенное давление в баке, которое проявляет себя «шипением» при откручивании крышки емкости с топливом. Причина явления — накопление паров, которым некуда уходить.
  2. Плавание оборотов автомобиля на «холостых». Сложность в том, что причин здесь много, да и проявляет себя неисправность реже. Игнорировать проблему все равно не стоит. Вопрос с «плаванием» оборотов на «холостых» стоит рассмотреть отдельно. Для проверки подозрений необходимо отбросить трубку, которая ведет от коллектора к клапану, и установить заглушку (альтернатива — перегнуть или перетянуть трубку). Если неисправность не пропадает, то высока вероятность загрязнения адсорбера.
  3. Снижение динамики во время набора скорости. Эта проблема объясняется падением производительности топливной помпы по причине недостатка разряжения в емкости с топливом.
  4. «Молчание» клапана. Опытные автолюбители знают, что в процессе разгона работа клапана легко диагностируется — он начинает постукивать или клацать. Если этого нет, то неисправность скоро себя проявит.

В упомянутых ситуациях единственно правильно решение — поменять неисправный узел и поставить новый адсорбер. При этом выполнение работ занимает не больше 15 минут (последовательность действий при замене рассмотрена ниже).

Принцип работы и устройство адсорбера

В пластмассовом корпусе узла расположен наполнитель, просто активированный уголь или более сложное вещество. От него требуется высокая пористость и способность адсорбировать пары бензина, то есть сохранять их в себе, отделяя от воздуха.

Корпус герметичен, сверху на нём имеются входные и выходные пластиковые штуцеры, обычно под быстросъёмные соединители, а также встречается интегрированное крепление электрического клапана продувки со своим разъёмом.

Клапан адсорбера: как устроен и работает, основные неисправности

Во время работы двигателя давление в баке автомобиля изменяется. В те времена, когда об экологии не заботились, проблема решалась простым дренажным отверстием в его пробке.

Сейчас при вентиляции бака необходимо отделять углеводороды, то есть пары бензина от атмосферного воздуха. Для этого из верхней части бака делается отвод, соединённый шлангом через сепаратор и систему клапанов безопасности с внутренним пространством адсорбера.

Клапан адсорбера: как устроен и работает, основные неисправности

Пары бензина, проходя через активированный уголь, отделяются и задерживаются его пористой структурой, что очень похоже на принцип действия противогаза.

Воздух же проходит далее в атмосферу через штуцер сапуна адсорбера. При высокой температуре и интенсивной эксплуатации запас ёмкости устройства быстро исчерпается, и бензин придётся куда-то удалять.

Для этого в работе автоматики автомобильного двигателя предусмотрен специальный режим продувки адсорбера через соответствующий клапан, который соединён шлангом с дроссельным пространством впускного тракта. Обычно прямо к впускному коллектору. Продувка происходит за счёт имеющегося там разрежения.

Должны быть соблюдены некоторые условия, чтобы электронный блок управления двигателем (ЭБУ) подал команду на продувку:

  • двигатель не должен работать на холостом ходу, что определяется по оборотам и нажатию педали акселератора;
  • температура охлаждающей жидкости и забортного воздуха находятся в предусмотренных программой диапазонах;
  • скорость вращения коленвала и расход воздуха двигателем определяют темпы продувки адсорбера.

Регулирование потока продувки производится в ключевом режиме, то есть клапан открывается и закрывается с определённой частотой, а время его относительного нахождения в закрытом и открытом состояниях определят производительность режима.

Он не должен влиять на основные задачи мотора – ровную тягу, высокую отдачу и стабильную работу.

Во время продувки воздух забирается через штуцер сапуна адсорбера, проходит под действием перепада давлений через поглощающую начинку, насыщается парами бензина и отправляется во впускной коллектор для сгорания в цилиндрах в составе топливовоздушной смеси.

Устройство подготавливается к приёму следующих порций паров из бензобака.

Признаки неисправности клапана адсорбера(абсорбера)

По требованиям новых экологических стандартов, ограничивающих содержание вредных веществ в выхлопных газах, транспортные средства должны быть оснащены системой EVAP. Это оборудование препятствует попаданию вредных топливных испарений в атмосферу. Основную функцию в системе улавливания топливных паров выполняет адсорбер

Некоторые недооценивают важность этого элемента в работе автомобиля. Однако, неисправность этого, на первый взгляд, второстепенного узла может привести к повреждению бензонасоса и отразиться на работе всего двигателя

Поэтому, специалисты рекомендуют проверять клапан адсорбера при появлении признаков неисправности мотора.

Назначение и принцип работы клапана продувки адсорбера

Система EVAP устанавливается на бензиновые двигатели внутреннего сгорания для предотвращения попадания паров топлива в атмосферу. Электромагнитный клапан продувки адсорбера является элементом этой системы

Поэтому, чтобы выяснить, для чего нужен клапан адсорбера и как он работает, важно понять принцип работы всей системы

Конструкция адсорбера представляет собой емкость, заполненную адсорбентом, чаще всего активированным углем. Устройство соединено с топливным баком и управляющим клапаном автомобиля специальными трубками.

Клапан адсорбера установлен между впускным коллектором и адсорбером и выполняет функцию вентиляции.

Образующиеся в топливном баке пары бензина проникают в сепаратор, где они конденсируются и снова сливаются в бак. Какая-то часть паров не успевает конденсироваться в сепараторе и попадает через паропровод в адсорбер. В фильтрующей системе они поглощаются активированным углем, накапливаются и затем при запуске двигателя подаются во впускной коллектор.

Процесс поглощения топливных испарений проходит только при отключенном двигателе. Когда автомобиль работает, электронный блок управления открывает электромагнитный клапан продувки адсорбера, через который поступает воздух и таким образом происходит вентиляция. При этом накопившийся конденсат вместе с воздухом высасываются из адсорбера и снова попадает в двигатель, где происходит его дожигание. Клапан адсорбера обеспечивает вентиляцию всего механизма и направляет топливный конденсат назад в двигатель.

READ Как установить программу глобус на компьютер

Неисправности клапана адсорбера и их устранение

Практически непрерывная работа адсорбера системы поглощения топливных паров может послужить причиной поломки клапана продувки. Неисправность клапана адсорбера часто приводит к повреждению бензонасоса. Из-за плохой вентиляции адсорбера накапливается бензин во впускном коллекторе, двигатель теряет мощность, а расход топлива постепенно увеличивается. Это может привести к полной остановке двигателя. От того, как работает клапан адсорбера, зависит работа всего автомобиля.

Популярные статьи  Расход топлива Ford Kuga (Форд Куга): 1,5-2,5 + отзывы владельцев

Как проверить работоспособность клапана продувки адсорбера?

Чтобы вовремя заметить и исправить неполадки, необходима регулярная проверка клапана адсорбера. При этом выявить поломку можно по определенным косвенным признакам.

При работе двигателя на холостых оборотах или в холодную погоду система поглощения паров издает характерные звуки, так щелкает клапан адсорбера. Некоторые путают этот звук с неисправностями ГРМ, роликов или других деталей. Проверить это можно, резко нажав на педаль газа. Если звук не изменился, значит это цокает клапан адсорбера. Специалисты могут объяснить, что делать, если клапан адсорбера стучит слишком сильно. Для этого необходимо закрутить регулировочный винт, при этом сначала он очищается от эпоксидной смолы.

Клапан абсорбера можно отрегулировать.

Винт поворачивается на приблизительно на пол-оборота. Если его закрутить слишком сильно, то контроллер выдаст ошибку. Такая регулировка клапана адсорбера сделает его работу мягче, а стук тише.

Однако, как проверить клапан адсорбера на наличие поломок?

Определить поломку клапана можно с помощью системы диагностики ошибок или механической проверкой.

Коды электронных ошибок записаны в памяти контроллера и свидетельствует об электрическом повреждении

Для проверки клапана рекомендуется обращать внимание на такие выдаваемые контроллером ошибки, как «обрыв цепи управления клапана продувки адсорбера»

Признаки, по которым можно механически определить неисправность клапана адсорбера:

Замена адсорбера на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Клапан адсорбера: как устроен и работает, основные неисправности

Добро пожаловать! Адсорбер — ставился не на все автомобили семейства Самара 2, вот к примеру если взять старые ВАЗ 2115 с карбюраторными двигателями ещё, то на них он не использовался, но хотя данная деталь можно сказать даже полезна для автомобиля, потому что она действительно не пускает пары бензина на улицу, а сразу посылает их в двигатель автомобиля на догорание, вот к примеру если брать старые автомобили, ВАЗ 2109 карбюратор например, то там все пары бензина вместо того чтобы уходить в двигатель на догорание, выходят сразу же на улицу и загрязняя в связи с этим атмосферу нашей страны.

Примечание! Чтобы поменять адсорбер, возьмите набор инструментов с собой в котором у вас будет находиться: Отвёртка и небольшой гаечный ключ, или ещё лучше накидную головку найдите вместе с воротком или же удлинителем, просто головкой грани труднее сорвать, да и быстрее болт отвернёте!

Где находится адсорбер? На Самарах 2 в отличии от автомобилей семейства ВАЗ 2110, адсорбер расположен в правой части автомобиля (По его ходу) и исключительно только под капотом, поэтому если вы хотите данный агрегат увидеть, то в таком случае открывайте капот у автомобиля и ищите большую чёрную бочку, для наглядности поглядите на фото чуть ниже, на данной фотографии местоположение адсорбера указано красной стрелкой.

1.9. Каталитический нейтрализатор

Для выполнения норм Евро-II на содержание вредных веществ в отработавших газах необходимо применение каталитического нейтрализатора в системе выпуска.

Применение каталитического нейтрализатора дает значительное снижение выбросов углеводородов, окиси углерода и окислов азота с отработавшими газами при условии точного управления процессом сгорания в двигателе.

Для ускорения процесса преобразования углеводородов, окиси углерода и окислов азота в нетоксичные соединения нейтрализатор имеет окислительный и восстановительный катализаторы.

Окислительным катализатором является платина. Она способствует окислению углеводородов и окиси углерода, содержащихся в отработавших газах, в водяной пар и двуокись углерода.

Восстановительным катализатором является родий. Он ускоряет химическую реакцию восстановления окислов азота в безвредный азот, являющийся одной из составляющих воздуха.

Для нейтрализации углеводородов и окиси углерода требуется кислород. Одновременно происходит восстановление окислов азота. Поэтому для эффективной работы нейтрализатора необходимо точное поддержание баланса подаваемой в двигатель топливовоздушной смеси.

Повышенное остаточное содержание кислорода в отработавших газах (при сгорании бедных смесей) затрудняет восстановление окислов азота. Пониженное содержание кислорода в отработавших газах (при сгорании богатых смесей) затрудняет окисление окиси углерода и углеводородов. Только точный баланс топливовоздушной смеси обеспечивает эффективную нейтрализацию всех трех токсичных компонентов.

Наиболее полное сгорание топливовоздушной смеси и максимально эффективная нейтрализация вышеупомянутых токсичных компонентов отработавших газов обеспечиваются при отношении воздуха к топливу 14,5. 14,6:1, т.е. 14,5. 14,6 кг воздуха на 1 кг топлива.

При эксплуатации неисправного двигателя нейтрализатор может выйти из строя из-за тепловых напряжений (выше 970 °С), которым он подвергается при окислении избыточных количеств углеводородов. При тепловых напряжениях керамические блоки нейтрализатора могут разрушиться (закупориться), вызвав повышение противодавления.

Как проверить адсорбер

Теперь переходим непосредственно к алгоритму проверки адсорбера (другое его название — аккумулятор паров топлива). Основная задача при этом — определить, насколько его корпус герметичен и не пропускает ли он топливные испарения в атмосферу. Так, проверку необходимо выполнять по следующему алгоритму:

  • Отсоединить минусовую клемму с аккумуляторной батареи автомобиля.
  • Предварительно отсоединить от адсорбера все шланги и контакты, идущие к нему, после чего демонтировать непосредственно аккумулятор паров топлива. У разных машин эта процедура будет выглядеть по-разному, в зависимости от места расположения узла, а также монтажных средств, с помощью которых он был закреплен.
  • Необходимо плотно заткнуть (загерметизировать) два штуцера. Первый — идущий непосредственно к атмосферному воздуху, второй — к электромагнитному продувочному клапану.
  • После этого с помощью компрессора или насоса подайте на штуцер, идущий к топливному баку, небольшое давление воздуха. Не переборщите с давлением! Исправный адсорбер не должен давать утечек из корпуса, то есть, быть герметичным. Если такие утечки обнаружены, то, скорее всего, узел необходимо заменить, поскольку отремонтировать его не всегда представляется возможным. В частности, это особенно актуально, если адсорбер выполнен из пластмассы.

Также обязательно необходимо выполнить визуальный осмотр адсорбера. Особенно это касается его корпуса, в частности, очагов ржавления на нем. Если они имеют место, то желательно демонтировать адсорбер, избавиться от упомянутых очагов и покрасить корпус. Обязательно нужно проверить, не просачивается ли уголь из аккумулятора топливных испарений в трубопроводы системы EVAP. Это можно сделать, осмотрев состояние клапана адсорбера. Если в нем имеется упомянутый уголь, то нужно поменять в адсорбере поролоновый сепаратор. Однако, как показывает практика, все же лучше заменить адсорбер полностью, чем заниматься самодеятельными ремонтами, которые не приводят к успеху в долгосрочной перспективе.
