Клапан ЕГР: зачем нужен, способы отключения

Содержание

Как работает клапан EGR

Работа клапана ЕГР отличается в зависимости от типа силового агрегата. В двигателях, работающих на тяжелом типе топлива, открытие клапана происходит на холостых оборотах, за счет чего обеспечивается впуск порядка 50% воздуха. В процессе работы в зависимости от нагрузки клапан EGR закрывается. В бензиновых моторах на холостых ЕГР закрыт, а под нагрузкой происходит открытие клапана, что обеспечивает впуск воздуха примерно на 5-10%.

В большинстве случаев система рециркуляции отработавших газов имеет замкнутый контур. Чуть реже встречается система электрической регулировкой EGR, а также с датчиком положения, отправляющим сигнал в ЭБУ. Остальные системы имеют электропневматическую регулировку, при которой обратная связь реализована посредством коррекции датчика массового расхода воздуха (ДМРВ), а также датчика абсолютного давления во впускном коллекторе (MAP) или при помощи температурного датчика впускного воздуха.

Клапан ЕГР: зачем нужен, способы отключения

Неисправности клапана EGR

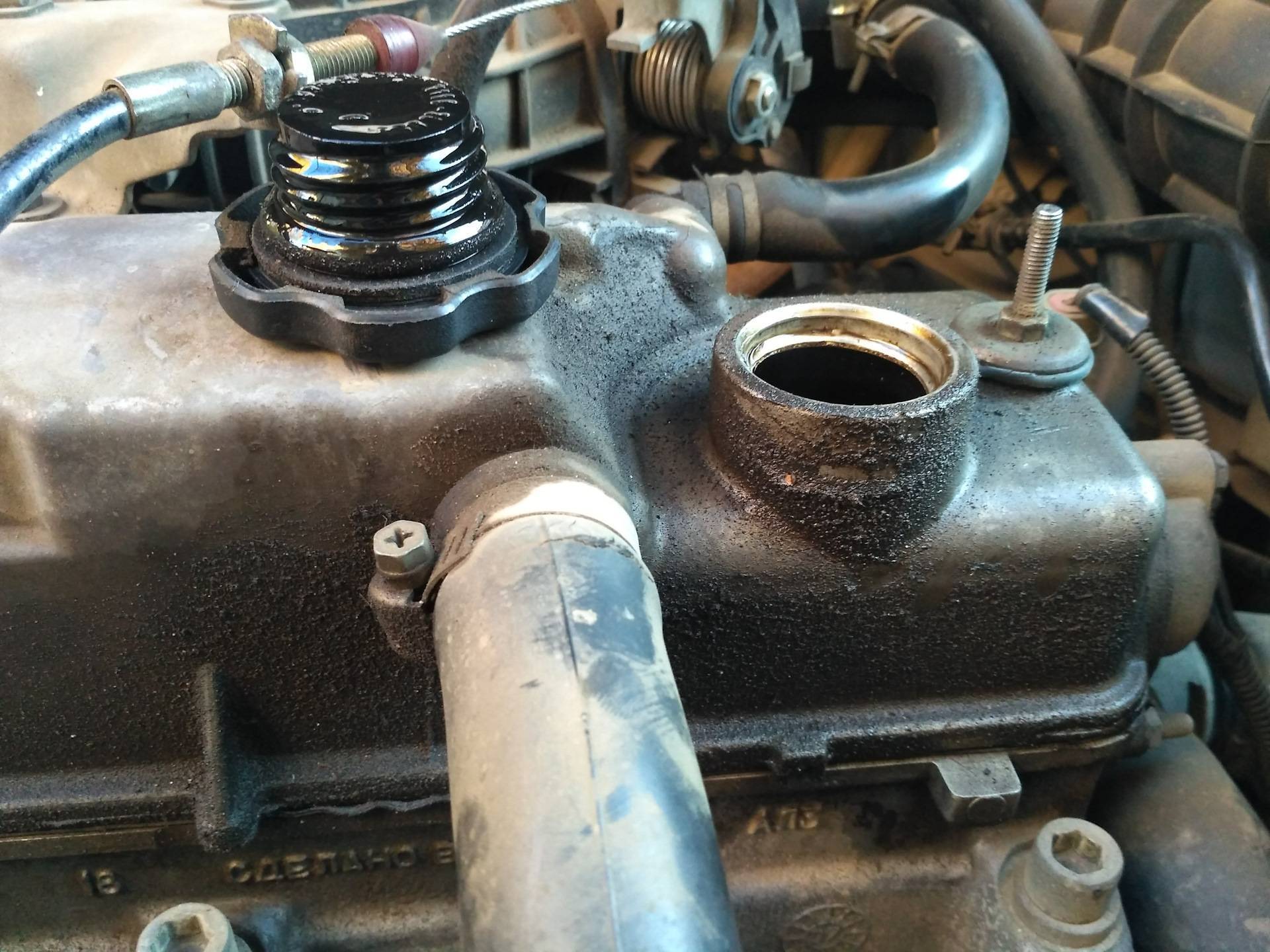

Самой популярной неприятностью, которая случается у большинства автомобилистов, являются углеродные отложения, которые концентрируются на гнезде или пластине клапана ЕГР.

Причин такого неприятного явления может быть несколько:

  • Например, это может быть связано с некачественной грязной впускной смеси;
  • Неисправности турбины;
  • Нарушения в работе расходомера воздуха (ДМРВ);
  • Также проблема может заключаться в забитых каналах вентиляции картера двигателя;
  • Неэффективность сгорания ТВС, в результате чего грязные остатки вместе с нагаром циркулируя через клапан EGR загрязняют его;
  • Слишком высокий уровень масла в двигателе;
  • Серьезный износ цилиндро-поршневой группы;
  • Выработка или критический износ форсунок, из-за которого нарушается точность впрыска топлива.

Как работает устройство

Управление датчиком EGR происходит с помощью вакуума. Через клапан EGR соединяется впускной и выпускной коллектор, а он открывается под воздействием зоны разряжения. Чтобы мотор стабильно работал на холостом ходу, клапан рециркуляции выводится из работы ЭБУ.

Выпуск клапанов отрегулирован таким образом, чтобы они некоторое время, в начале такта, находились в открытом состоянии. Таким образом часть отработанных газов попадает обратно в камеру сгорания.

Клапан ЕГР: зачем нужен, способы отключенияЕГР дизельного двигателя

Также стоит отметить, что это не единственная система для повторного использования выхлопных газов. На некоторых марках автомобилей встречается внутренняя система. В ней не предусмотрено использование дополнительного оборудования, так как она вмонтирована в конструкцию самого двигателя.

При использовании дополнительных охлаждающих устройств расширяется перечень того, на что влияет EGR. Работа таких агрегатов заключается в охлаждении газов с помощью антифриза. Это оказывает значительное влияние на температуру горения, что ведет к снижению количества образованного оксида азота.

Как правильно заглушить клапан ЕГР на дизеле

Правильное отключение EGR на дизеле предполагает:

  1. Механический способ глушения клапана.
  2. Отключение при помощи блока управления.

На первом этапе устанавливают механическую заглушку клапана, после чего систему отключают на электронном оборудовании. Следует знать, что только физически заглушить клапан бывает достаточно лишь на некоторых автомобилях. После осуществления механического блокирования клапана требуется его программное отключение в ЭБУ, иначе на панели приборов будет гореть лампа «check» по причине ошибки системы рециркуляции, а двигатель задействует аварийный режим, при котором ограничивается отдаваемая мощность.

Самый простой вариант заглушки клапана осуществляется следующим образом:

Клапан, который чаще всего располагают возле впускного коллектора, снимают, открутив несколько болтов.
Если необходимо, демонтируют впускной коллектор и чистят его каналы от загрязнений.
Извлекают прокладку, расположенную на месте крепления клапана.
Снятая прокладка используется в роли шаблона, по которой вырезают из стального листа прокладку-заглушку, и проделывают в ней отверстия под болты. Нередко заглушку под некоторые модели автомобилей можно встретить в продаже.
Обратная установка клапана с применением прокладки и заглушки

Затяжка болтов производится с особой осторожностью из-за их хрупкости.
Отключают вакуумные шланги, так как они в системе открытия клапанов больше не задействуются.
Внесение изменения в прошивку ЭБУ, чтобы избавиться от ошибки EGR.

Признаки и возможные неисправности датчика выхлопных газов

Эта запчасть, как и любые другие может выходить из строя. Если автолюбитель заметил, что автомобиль стал потреблять больше топлива или работа двигателя в целом ухудшилась – это может быть связано непосредственно с этим прибором. Подобная ситуация может сложиться из-за:

  • длительного срока эксплуатации;
  • езда по неровностям приводит к ощутимым вибрациям, вследствие чего внутренние контакты датчика могут быть повреждены;
  • если температура будет продолжительное время достигать 900 оС и более, может выйти из строя терморезисторный элемент.

Для выявления поломки датчика температуры выхлопных газов может указывать и индикатор на приборной панели, сигнализирующий неисправность двигателя. В ЭБУ двигателя она отображается в виде комбинации символов DTS.

Этапы снятия и установки нового датчика:

  1. Отсоедините разъем от температурного датчика.
  2. При помощи динамометрического ключа открутите гайку, при помощи которой производится закрепление.
  3. Установите новый прибор и зафиксируйте его крепежной гайкой.
  4. Подключите разъем датчика температуры.

Клапан ЕГР: зачем нужен, способы отключения

Если визуальный осмотр системы охлаждения, циркуляции, отвода и других не дал результатов в поиске проблемы появления выхлопных газов в салоне авто, рекомендуется незамедлительно обратиться в один из сервисных центров.

Благодаря проведению компьютерной диагностики, специалисты довольно быстро выяснят причины и в кратчайшие сроки устранят неполадки. Если Вы не знаете, в какой автосервис обратиться для диагностики и качественного выполнения ремонтных работ, на нашем сайте Вы сможете без труда найти наиболее подходящий по стоимости и местоположению. Абсолютно во всех автомастерских из предоставленного перечня работают высококвалифицированные специалисты, которые подходят к своей работе со всей ответственностью и выполняют ее качественно. Вам стоит лишь оставить заявку на сайте Uremont.

Клапан рециркуляции выхлопных газов EGR — как он работает и почему его использование обязательно?

Чтобы понять принцип рециркуляции отработавших газов, нам прежде всего необходимо знать, как образуются оксиды азота. Азот — это газ, который является самым большим компонентом воздуха (78%). Однако в стандартных условиях он не реагирует с кислородом.

Азот также является компонентом сырой нефти (так называемый топливный азот), где он составляет 0,9% его состава.

Азот поступает в камеры сгорания двигателя как компонент воздуха, всасывается системой впуска и как компонент бензина и дизельного топлива (азотистое топливо).

Под воздействием очень высокого давления и очень высоких температур, преобладающих в цилиндрах, азот вступает в реакцию с кислородом. Оксиды азота образуются в результате химической реакции.

Так как же уменьшить количество оксидов азота в выхлопе? Поскольку для химической реакции, в которой они возникают, необходимы высокая температура и кислород, возможно… снизить температуру и количество подаваемого кислорода. И это клапан рециркуляции выхлопных газов EGR.

Популярные статьи  Толщиномер для лакокрасочного покрытия автомобиля: принцип работы, какой выбрать, как пользоваться

Клапан EGR не работает все время, это может вызвать ряд проблем с работой двигателя. Например, при его запуске или при высокой нагрузке будет потеря мощности, также при работе на холостом ходу, двигатель будет работать не ровно. Система рециркуляции отработавших газов не работает, когда в двигатель подается богатая смесь, потому что тогда в нем меньше оксидов азота.

Клапан рециркуляции выхлопных газов EGR работает только тогда, когда он имеет оптимальные условия — двигатель работает в диапазоне средних оборотов. Затем клапан EGR собирает от 5 до 35% отработанного газа из выпускного коллектора, пропускает его через охладитель (теплообменник с каналами, охлаждаемый охлаждающей жидкостью) и возвращается во впускной канал (после расходомера).

Отработанный газ служит дополнением, в результате которого в цилиндры попадает меньше кислорода. Это в свою очередь вызывает сгорание топливной смеси в более спокойных условиях и при более низких температурах. В результате образуются менее вредные оксиды азота. EGR может уменьшить их количество на целых 60%.

И каков побочный эффект работы клапана EGR? Понижение мощности двигателя.

Зачем нужен клапан EGR? Почему необходимо его использовать?

Необходимость установки клапана EGR связана с европейскими стандартами выбросов выхлопных газов, которые регулируют допустимое количество оксидов азота в выхлопных газах.

  • Стандарт выбросов Евро-3 (действующий с 2000 по 2006 год) допускал выброс оксидов азота в количестве 0,5 г / км для автомобилей с дизельными двигателями и 0,15 г / км для автомобилей с бензиновыми двигателями.
  • Стандарт выбросов Евро-6 (вступивший в силу в 2014 году) допускает выброс оксидов азота в количестве 0,08 г / км для автомобилей с дизельными двигателями и 0,06 г / км для автомобилей с бензиновыми двигателями.

В автомобилях с дизельными двигателями одна система EGR не может устранить все оксиды азота. Необходимо было использовать систему каталитического восстановления SCR.

Как устроена рециркуляция выхлопных газов EGR

Работа клапана EGR контролируется компьютером двигателя.

Типичное, простое устройство включает в себя:

  • Металлическая труба, соединяющая выпускной коллектор (впуск перед катализатором и лямбда-датчик) с впускным коллектором (впуск за расходомером воздуха) и его соединителями и прокладками.
  • клапан
  • Клапан привода — пневматический или электрический. Контроллер клапана подключен электрическим проводом к ЭБУ, который контролирует степень открытия и закрытия.
  • Датчик положения клапана, также подключенный к ЭБУ.
  • Охладитель выхлопных газов — заполнен выхлопными трубами, охлажденными стандартным хладагентом.

В более сложных системах используются несколько клапанов, электродвигатели, дополнительные датчики и т. д. В зависимости от типа двигателя (бензин, дизель) и мощности двигателя используются клапаны с различной пропускной способностью.

Чтобы правильно выбрать степень открытия клапана рециркуляции отработавших газов, компьютер двигателя получает информацию от

  • Расходомер воздуха
  • Датчик скорости
  • Датчик температуры охлаждающей жидкости

Отказ любого из трех датчиков, упомянутых выше, вызывает проблемы с правильной работой EGR.

Признаки неисправности клапана ЕГР

Признаками неисправности клапана ЕГР будет частая остановка двигателя, плавание оборотов двигателя на холостом ходу, детонация и “троение”, рывки при движении автомобиля, потеря мощности в двигателе при разгоне. В дизельном автомобиле клапан ЕГР требует большего внимания, чем в бензиновом. Его рекомендуется очищать от нагара и отложений регулярно через 60-100 тысяч пробега, так как в дизельном топливе содержится больше примесей, оседающих при высоких температурах на стенки и шторку клапана, что приводит к нарушению его работы и поломке.

Заклинил механизм клапана

Наиболее частой причиной неработоспособности ЕГР-клапана является заклинивание его механической части. Такое случается, когда он открыт или закрыт, в зависимости от конкретной ситуации:

  • в первом случае заклинивание обычно приводит к тому, что отработанные пары спустя какое-то время попадают в цилиндр со всеми вытекающими последствиями;
  • во втором — опасность в виде выброса вредных веществ грозит окружающей среде, но автомобиль пострадать не должен.

Виновником заклинивания механической части клапана обычно является оседающая на детали сажа — неотъемлемый спутник продуктов сгорания бензина и дизтоплива. По этой причине во избежание заклинивания механизма следите за качеством используемого в машине топлива и вовремя меняйте масло. Заправляйте автомобиль на крупных заправках известных брендов-поставщиков и избегайте неизвестных станций.

Неисправный двигатель

Виновником поломки рециркуляционной системы может являться двигатель. Среди наиболее распространённых неполадок мотора, потенциально ответственных за выход из строя ЕГР-клапана:

  • несвоевременная замена воздушного фильтра;
  • залегание колец поршня.

При выходе из строя блока рециркуляции и подозрении на неисправность мотора, в первую очередь проведите диагностику двигателя внутреннего сгорания. Устраните обнаруженные неполадки, после чего приступите к ремонту (замене) рециркулирующего клапана.

Физический износ

Отработав определённый срок, система рециркуляции выхлопных газов может выйти из строя в силу своего физического старения. Скорость изнашивания узла прямо пропорциональна количеству осевшей на нём сажи.

Скапливающиеся на устройстве частицы — нормальное явление, так как копоть при горении образуется в любом случае, при этом количество оксидов азота повышается с ростом температуры, а объём частиц сажи растёт при снижении последней.

Чтобы достичь золотой середины, инженеры двигателей внутреннего сгорания вынуждены идти на различного рода технические ухищрения при конструировании систем ЕГР. Однако избежать проблемы изнашивания EGR-клапана из-за воздействия на него весьма агрессивного сажевого налёта пока не удалось.

Нарушена герметичность

Нарушение герметичности рециркулирующей системы автомобиля грозит выходом из строя как самого клапана ЕГР, так и других узлов двигателя. Хуже всего то, что воздух, попадающий в блок, программа управления двигателем не видит. Водитель долгое время может оставаться в неведении касательно наличия данной неисправности.

Неполадки с электроникой

Неисправности электронной части автомобиля также способны вывести ЕГР-клапан из строя. Обычно проблемы возникают при разрыве цепей питания электронных компонентов. Иногда в неполадках виновен датчик положения клапана.

Принцип работы SCR

Снижение концентрации окислов азота в системе SCR происходит в результате впрыска в выхлопную трубу специального раствора AdBlue, который при взаимодействии с катализатором разлагает NOx на азот и воду. Инжектор впрыскивает раствор под давлением 5 бар в зону до катализатора (гидролизный участок), где мочевина разлагается на аммиак (NH3), который восстанавливает оксид азота до азота (N2). Управляющий датчик содержания NOx находится за катализатором. Система управляется электронным блоком, который снижает мощность двигателя от 30% до 90% при обнаружении повышенной концентрации NOx в выхлопных газах и/или неработоспособности SCR.

В состав системы SCR входят:

  • Емкость с реагентом AdBlue, которая оснащена датчиком уровня жидкости с температурным датчиком и блоком подогрева жидкости.
  • Управляющий модуль, состоящий из электронной платы с предохранителем, насоса и фильтра в одном корпусе.
  • Форсунка с электромагнитным клапаном для впрыска мочевины.
  • Восстановительный катализатор в форме мелкоячеистой сетки с напылением из цеолита меди, на котором происходит катализация (каталитическая реакция) при достижении температуры 200° С.
  • Датчик оксидов азота (NOx).
  • Трубопроводы.

Рециркуляция выхлопных газов EGR — неисправности и проблемы

Срок службы клапана EGR трудно определить. Клапан ломается как в старых автомобилях так и в новых. Хуже всего то, что в более новых, где его конструкция значительно усложнена, он может сломаться уже после прохождения 100 000. км.

Проблем, связанных с EGR, к сожалению, довольно много …

Популярные статьи  Каркасные автошторки (TROKOT, Laitovo) – стоит ли покупать?

Состояние двигателя, напрямую зависит на срок службы клапана EGR. Тяжелые эксплуатируемые условия, к примеру,  потребление большое количество моторного масла, выделяют сажу, также автомобили с более усиленным турбонаддувом значительно ускоряют срок службы клапана EGR.

Клапан рециркуляции отработавших газов также быстро «погибает» в автомобилях с газовой установкой на сжиженном газе, которые в основном работают на коротких расстояниях.

Частые проблемы клапана EGR

Запирание клапана в закрытом положении — это сбой, о котором просто мечтают некоторые водители. Отработанные газы не возвращается в цилиндры. Двигатель имеет большую мощность и гораздо лучшую производительность. К сожалению, клапан обычно блокируется в открытом положении.

Однако в новом автомобиле неисправность может привести к включению контрольной лампы двигателя и переводу двигателя в аварийный режим. Причиной блокировки клапана чаще всего является отложение на нем примесей — сажи и смолистых веществ.

Решение состоит в том, чтобы снять клапан и очистить его, а противном случае потребуется заменить клапан на новый.

  • Блокировка клапана в открытом положении (наиболее распространенная неисправность) — вызывает возврат части выхлопного газа в систему впуска в течение всей работы двигателя. Симптомы неисправности включают проблемы с запуском двигателя, значительную потерю мощности, не ровную работу двигателя на холостом ходу. Решение — как и прежде — чистка или замена на новый.
  • Отказ контроллера клапана — также вызывает блокировку клапана. В этом случае решение состоит в том, чтобы заменить всю систему EGR на новую.
  • Неправильная работа клапана EGR из-за повреждения расходомера воздуха (неисправность, загрязнение датчика или обрыв провода) — почистите расходомер или замените его новым.
  • Отказ охладителя рециркуляции отработавших газов — из-за потери герметичности отработавшие газы, проходящие через него, попадают в охлаждающую жидкость. Признаки этого сбоя можно спутать с повреждением прокладки под головкой. Причина заключается в использовании некачественного топлива (с большим количеством серы), старой охлаждающей жидкости, которая утратила свои антикоррозионные свойства, или воды в системе охлаждения.

Рециркуляция выхлопных газов EGR — виды ремонта и затраты

В случае отказа клапана EGR водитель может выбрать один из следующих способов ремонта (в зависимости от повреждения):

  • Покупка полного клапана EGR
  • Покупка отдельных элементов, если возможна их замена (труба, радиатор, клапан)
  • Очистка заблокированных клапанов очистителями
  • Покупка восстановленного клапана
  • Покупка клапана с разборки

В некоторых автомобилях доступ к EGR легок (вам нужно только разобрать верхнюю крышку двигателя), в других трудно разобрать, что требует разборки целого ряда компонентов. Это, очевидно, влияет на стоимость.

Зачем глушить клапан EGR

Начнем с того, что система EGR устанавливается на дизельный двигатель для соответствия ДВС жестким экологическим нормам и стандартам, которые действуют в развитых странах. EGR в основном призвана снизить уровень оксидов азота в отработавших газах двигателя.

Система осуществляет частичное перенаправление отработавших газов обратно во впускной коллектор, благодаря чему количество кислорода в топливно-воздушной смеси понижается, образование оксидов азота становится менее интенсивным и токсичность выхлопа укладывается в заданные нормы.

Клапан системы EGR открывается в нужное время, благодаря чему часть от общего объема отработавших газов попадает обратно во впуск для подачи в цилиндры двигателя. Как показывает практика, клапан рециркуляции отработавших газов часто забивается в процессе эксплуатации. Необходимость глушить егр возникает по причине того, что сажа и другие компоненты выхлопа быстро выводят указанный элемент из строя, забитая система препятствует подаче чистого воздуха для максимально эффективного сгорания дизтоплива.

На качественной европейской солярке чистка клапана егр может потребоваться один раз в 40 или даже 60 тыс. км. Езда на отечественном дизтопливе заставляет производить указанную процедуру каждые 20-30 тыс. км.

Более того, актуальность оснащения двигателя такой системой ставится многими специалистами под сомнение. Отключение ЕГР закономерно приводит к тому, что происходит увеличение уровня выбросов оксидов азота. Параллельно с этим выбросы сажи, углекислого и угарного газа заметно понижаются. Также после отключения системы ЕГР происходит снижение расхода топлива, так как повышается количество кислорода во впуске и смесь сгорает в цилиндрах более эффективно.

Другими словами, польза от работы такой системы рециркуляции выхлопа сомнительна. Экологические показатели улучшаются незначительно по сравнению с потерей мощности двигателя, увеличенным расходом горючего и затратами на сервисное обслуживание EGR.

Также встречаются отдельные утверждения о том, что быстрое загрязнение клапана егр и подача выхлопа во впуск приводят к усиленному нагарообразованию и коксованию камеры сгорания. Неисправности системы EGR, которые зачастую связаны с некорректной работой клапана егр, приводят к неустойчивой работе двигателя и повышенному расходу топлива. В мотор попадает сажа и смолы, происходит процесс ускоренного окисления дизельного моторного масла, что сильно влияет на общий моторесурс дизельного двигателя.

Необходимость отключать систему ЕГР зачастую возникает на пробегах около 80-120 тыс.км. Дело в том, что после такого пробега двигатель немного изнашивается. Отработавшие газы, которые перенаправляются во впуск, имеют более высокую степень загрязнения.  Далее происходит их перемешивание с картерными газами, а результатом становится появление мощного слоя из смолистых отложений во впускном коллекторе, на клапане егр, а также на клапанах самого двигателя.

Пропускное сечение во впуске забивается отложениями, дизельный двигатель постепенно теряет мощность. Забитый клапан ЕГР приводит к появлению ошибок, автомобиль может неожиданно перейти в аварийный режим. Вполне очевидно, что в подобной ситуации необходим срочный ремонт системы рециркуляции отработавших газов или же ее отключение путем глушения клапана егр.

На что надо обратить внимание в первую очередь?

   Непосредственно клапан ЕГР. Чтобы ход клапана был достаточно свободным и шток клапана обеспечивал плотное закрытие – чистка обязательна для штока и седла клапана. Использовать лучше аэрозоль, с помощью которого происходит чистка карбюратора. Но надо быть внимательным и не допустить падания жидкости непосредственно на диафрагму

Это может привести к её разрушению (компоненты, входящие в состав могут разложить резину).
   Если есть, то надо обратить внимание на соленоид ЕГР. В большинстве случаев там находится небольшой фильтр, который защищает вакуум системы от загрязнения

Этому фильтру необходима чистка.

В некоторых случаях систему ЕГР можно просто заглушить. Что это может, если вы решите заглушить всю систему?

Положительные моменты:

  • Не скапливается в коллекторе нагар.
  • Улучшается динамика автомобиля.
  • Нет необходимости замены клапана.
  • Масло менять можно не так часто.

Отрицательные моменты

  • При наличии катализатора он быстрее выйдет из строя.
  • Загорается чек на панели приборов (если не запрограммировано отключение системы)
  • Расход топлива может увеличиться (не у всех моделей).
  • Износ клапанной группы (в редких случаях).

Как итог, то можно сказать о том, что если клапан функционирует исправно, то и пусть себе работает. А если с ним начинаются проблемы, то самым радикальным и дешёвым, с финансовой точки зрения, вариантом будет, если заглушить всю систему. К большим последствиям в работе вашего автомобиля это не приведёт.

Удачи на дорогах!

Проголосуйте, понравилась ли вам статья?

Отключение системы рециркуляции отработанных газов ЕГР/EGR

Отключение клапана ЕГР (от англ аббревиатуры EGR – Exhaust gasrecirculation, рециркуляция отработанных газов). В русскоязычном варианте эту систему так же называют АГР

Для чего нужна система ЕГР/АГР?

Данная система была разработана инженерами для улучшения экологических норм – снижения выбросов в атмосферу окисей азота, вредных для здоровья человека.

Популярные статьи  Какой зазор должен быть на поршневых кольцах

Топливная смесь, сжигаемая в цилиндрах, состоит из топлива (дизельное топливо, бензин или газ) и воздуха из атмосферы. Воздух, в свою очередь, содержит около 21% кислорода и 78% азота. При высоких температурах, которые достигаются при горении топливной смеси в цилиндрах двигателя, азот окисляется, образуя те самые вредные выбросы

Принцип работы

Система состоит из следующих основных компонентов: патрубков, забирающих из выпускного коллектора часть выхлопных газов, клапана ЕГР и его привода, патрубков, ведущих к впускному коллектору

Работа клапана ЕГР управляется и контролируется электронным блоком управления двигателем (ЭБУ/ECU). В программе (прошивке) ЭБУ определено, в каком отношении будет подаваться в цилиндры топлива, воздуха и отработанных газов для разных режимов работы

В режимах работы двигателя, требующих максимальной мощности, в цилиндры подается 100% воздуха и не подаются отработанные газы. В переходных режимах, где не нужна большая отдача мощности от двигателя, ЭБУ открывает клапан ЕГР, строго дозирует подачу отработанных газов и топливной смеси, контролируя эту работу

Отключение системы

Отключение системы рециркуляции отработанных газов заключается в отключении управления этой системой, её контроля и настройка топливной смеси на работу без отработанных газов.

Так как работа системы определена в ЭБУ, то необходимо его перепрограммировать: скачать программу, её изменить и записать обратно в ЭБУ. В зависимости от типа ЭБУ, возможно производить работы через диагностический разъем или его разбирать, если существует защита от программирования

Надо понимать, что при программном удалении ЕГР работа двигателя будет настроена на чистый воздух и необходимо обеспечивать физическую блокировку подвода отработанных газов во впускной коллектор. На заглушенном двигателе клапан находится в закрытом состоянии и при отключении системы он никогда уже не откроется – управление будет отключено. Если на клапане в большой степени присутствует нагар, то существует вероятность, что он не будет герметичным. В этом случае его необходимо будет снять и чистить или ставить заглушки

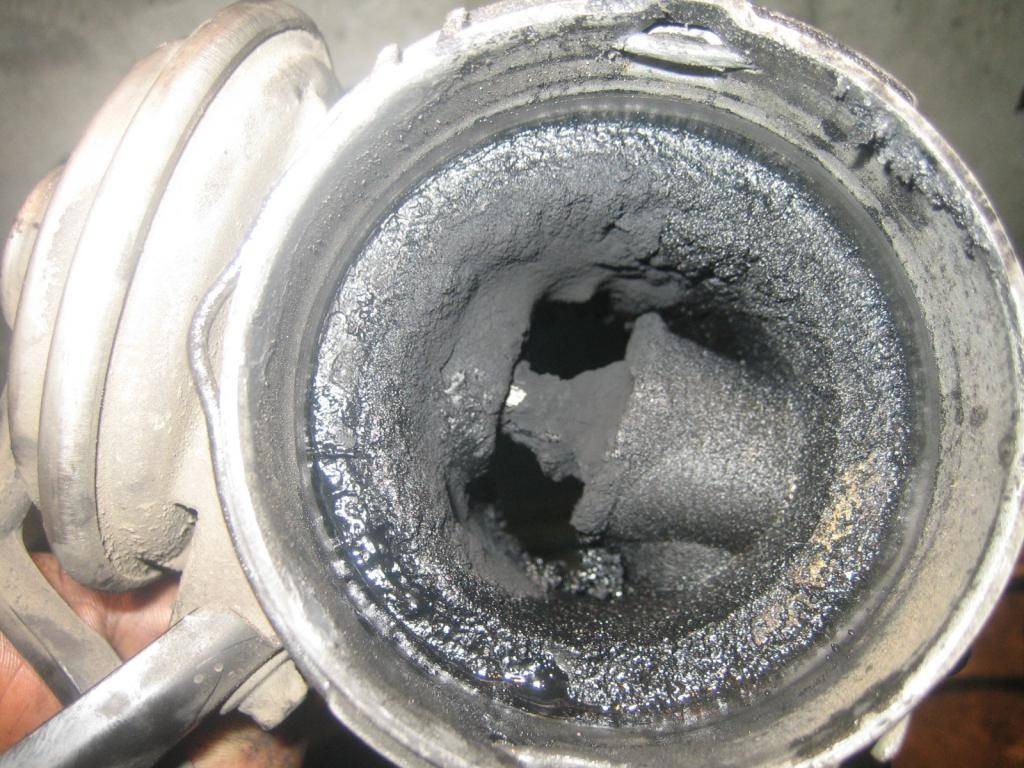

Вот некоторые примеры клапанов ЕГР с большим слоем нагара. ЕГР от BMW:

ЕГР от Mercedes

На фото не вооруженным глазом видны в большой степени отложения смолы и сажи

Плюсы и минусы отключения ЕГР

Если система рециркуляции отработанных газов вышла из строя, то в большинстве случаев ЭБУ двигателя включает специальный режим работы – аварийный режим: включается индикация «checkengine» на приборной панели, в память ЭБУ записывается код возникшей ошибки, ограничивается мощность двигателя (для турбированных – ограничиваются обороты, отключается турбина). На дизельных двигателях, удовлетворяющих евро 4 и установлен сажевый фильтр, неработающий клапан может привести к быстрому засорения сот фильтра (*)

При отключении этой системы можно навсегда решить её проблемы

Помимо решения проблем, так же улучшаются характеристики работы двигателя. Это связано с тем, что его работа настраивается на чистый воздух. Такими манипуляциями нельзя увеличить мощность при работе «газ в пол», так как ЕГР в этом случае закрыт (как было описано выше), но в переходных режимах работа улучшается

Так как выхлопные газы содержат частицы сажы и смолы, поступая обратно в цилиндры, они вызывают больший износ двигателя и ухудшают качество моторного масла, в конечном счете приводящее в выходу двигателя из строя

Из отрицательных сторон отключения можно лишь привести незначительно возросший уровень выброса в атмосферу вредных окисей азота

(*) Стоит отметить, что при наличии сажевого фильтра работы по удалению клапана ЕГР рекомендуется выполнять совместно с удалением сажевика

Контакты:

Остались вопросы? Звоните

Пишите:

Стоимость работ

Программное отключение ЕГР

 *от 5000 руб

Установка физических заглушек

 *от 1000 руб

*Точную стоимость работ уточняйте по телефону у наших менеджеров

Примеры

Вот несколько работ по удалению системы ЕГР. По интересующему Вас автомобилю можно посмотреть отчеты в соответствующем разделе

Неисправности клапана EGR.

Неполадки с системой рециркуляции характеризуются различными симптомами. Ниже перечислены основные признаки, указывающие на возможные проблемы с клапаном ЕГР:

  • разгоняясь, машина движется рывками;
  • на холостых оборотах присутствует вибрация;
  • двигатель теряет мощность;
  • горит значок аварийного софта управления мотором «Check Engine»;
  • выхлопные газы имеют повышенный уровень содержания оксидов азота;
  • выхлоп окрашен в чёрный цвет;
  • имеет место высокий расход бензина или дизтоплива.

Поломка рециркуляционной системы может быть обусловлена многими причинами. Наиболее распространённые из них описаны ниже.

Заклинил механизм клапана.

Наиболее частой причиной неработоспособности ЕГР-клапана является заклинивание его механической части. Такое случается, когда он открыт или закрыт, в зависимости от конкретной ситуации:

  • в первом случае заклинивание обычно приводит к тому, что отработанные пары спустя какое-то время попадают в цилиндр со всеми вытекающими последствиями;
  • во втором — опасность в виде выброса вредных веществ грозит окружающей среде, но автомобиль пострадать не должен.

Виновником заклинивания механической части клапана обычно является оседающая на детали сажа — неотъемлемый спутник продуктов сгорания бензина и дизтоплива. По этой причине во избежание заклинивания механизма следите за качеством используемого в машине топлива и вовремя меняйте масло. Заправляйте автомобиль на крупных заправках известных брендов-поставщиков и избегайте неизвестных станций.

Клапан ЕГР: зачем нужен, способы отключения

Неисправный двигатель.

Виновником поломки рециркуляционной системы может являться двигатель. Среди наиболее распространённых неполадок мотора, потенциально ответственных за выход из строя ЕГР-клапана:

  • несвоевременная замена воздушного фильтра;
  • залегание колец поршня.

При выходе из строя блока рециркуляции и подозрении на неисправность мотора, в первую очередь проведите диагностику двигателя внутреннего сгорания. Устраните обнаруженные неполадки, после чего приступите к ремонту (замене) рециркулирующего клапана.

Физический износ.

Отработав определённый срок, система рециркуляции выхлопных газов может выйти из строя в силу своего физического старения. Скорость изнашивания узла прямо пропорциональна количеству осевшей на нём сажи.

Скапливающиеся на устройстве частицы — нормальное явление, так как копоть при горении образуется в любом случае, при этом количество оксидов азота повышается с ростом температуры, а объём частиц сажи растёт при снижении последней.

Чтобы достичь золотой середины, инженеры двигателей внутреннего сгорания вынуждены идти на различного рода технические ухищрения при конструировании систем ЕГР. Однако избежать проблемы изнашивания EGR-клапана из-за воздействия на него весьма агрессивного сажевого налёта пока не удалось.

Нарушена герметичность.

Нарушение герметичности рециркулирующей системы автомобиля грозит выходом из строя как самого клапана ЕГР, так и других узлов двигателя. Хуже всего то, что воздух, попадающий в блок, программа управления двигателем не видит. Водитель долгое время может оставаться в неведении касательно наличия данной неисправности.

Неполадки с электроникой.

Неисправности электронной части автомобиля также способны вывести ЕГР-клапан из строя. Обычно проблемы возникают при разрыве цепей питания электронных компонентов. Иногда в неполадках виновен датчик положения клапана.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
