Выпускная система двигателя

Назначение

Как известно, в двигателе при работе происходит воспламенение смеси. Это возгорание сопровождается характерным звуком. При взрыве образуется колоссальная толкательная энергия. Она настолько велика, что способна поднять поршень в верхнюю мёртвую точку. В последнем такте работы происходит выпуск газов. Они под давлением выходят в атмосферу. Но для чего же нужна система выхлопа? Она служит для гашения звуковых колебаний. Ведь без нее работа даже самого технологичного мотора была бы громкой и невыносимой. Таким образом, система выхлопа выполняет следующие функции: Вывод из цилиндров двигателя продуктов горения. Снижение уровня токсичности газов. Исключение попадания продуктов горения в салон автомобиля.

Установка нового глушителя

Выпускная система двигателя
Вам будет интересно:Настройка звука на компьютере (Windows 7). Программа для настройки звука на компьютере Оцените состояние резиновых подвесов, которые находятся в разных сторонах корпуса основного глушителя. Если они чересчур растянуты или на них имеются трещины, обязательно при установке замените их новыми.

Выпускная система двигателя

Стоимость этих резинок небольшая, имеются они в любом магазине. Далее нужно сделать следующее:

Установите новый основной глушитель на резиновые подвесы.
Вставьте уплотнительное кольцо из графита между развальцовками труб.
Установите хомут на место и зажмите гайки при помощи ключей на 13.

На этом ремонт основного глушителя выхлопной системы ВАЗ-2110 (8 клапанов) завершён. Заведите двигатель и проверьте работу глушителя. Звука из выхлопной трубы практически не должно быть. Мотор будет работать чисто и ровно.

Как работает автомобильный глушитель?

Как следует из названия, данная часть выхлопной системы автомобиля предназначена для гашения звуковых колебаний в процессе работы мотора. А за счет большого объема происходит еще и охлаждение отработавших газов.

Основной глушитель состоит из нескольких отделенных друг от друга камер, которые соединены между собой трубками с перфорацией, смещенными относительно друг друга. Когда поток выхлопных газов проходит через трубу и попадает в первую камеру, он ударяется о перегородку, отражается от нее и затем поступает во вторую трубку, проходя в следующую камеру. Так происходит гашение звуковых волн.

На сегодняшний день существует большое разнообразие стоковых глушителей, а также вариантов для автомобильного тюнинга. Каждый их таких глушителей будет отличаться не только своими размерами, но и внутренним строением. Несмотря на это, основной задачей данной детали остается подавление звука и охлаждение выхлопных газов. Исключением являются прямоточные глушители, которые наоборот делают выхлоп более громким.

Окислы азота (NOх)

При высокой температуре сгорания (более 1100°С) содержащийся в воздухе реакционно инертный азот активируется и вступает в реакции со свободным кислородом в камере сгорания, образуя окислы. Они очень вредны для окружающей среды: становятся причинами образования смога, гибели лесов, выпадения кислотных дождей; также окислы азота являются переходными веществами для образования озона. Они — яд для крови, вызывают рак. В процессе сгорания возникают различные окислы азота — NO, NO2, N2O, N2O5— имеющие общее обозначение NOx. При соединении их с водой возникают азотная (HNO3) и азотистая (HNO2) кислоты. Диоксид азота (NO2) — красно-коричневый ядовитый газ с едким запахом, раздражающий органы дыхания и образующий соединения с гемоглобином крови.

Это самый проблематичный из всех окислов азота и в перспективе для него будут действовать отдельные нормы по допустимой концентрации. Доля NO2 в общих выбросах оксидов азота в будущем должна будет составлять менее 20%. В директиве 1999/30/EG с 2010 года предельно допустимая концентрация N02 установлена на уровне 40 мкг/м Соблюдение этой предельной концентрации предъявляет особые требования к защите от вредных выбросов.

Самые благоприятные условия для образования окислов азота — высокая температура сгорания обедненной топливовоздушной смеси. Системы рециркуляции ОГ позволяют снизить долю окислов азота в выхлопе автомобилей.

Синий и белый дым

Синий дым возникает во время работы дизельного двигателя при температуре ниже 180°С из-за мельчайших конденсирующихся капелек масла. При температуре выше 180°С эти капельки испаряются. Несгоревшие углеводородные компоненты топлива участвуют в образовании синего дыма и при температурах от 70°С до 100°С. Большое количество синего дыма указывает на большой износ цилиндропоршневой группы, стержней и направляющих втулок клапанов. Слишком поздно выставленное начало подачи топлива также может быть причиной образования синего дыма.

Белый дым состоит из водяного пара, возникающего во время сгорания топлива и становящегося заметным при температуре ниже 70°С. Особенно характерно появление белого дыма у форкамерных и вихрекамерных дизелей после холодного запуска. Причиной белого дыма являются также несгоревшие углеводородные компоненты и конденсаты.

Как произвести снятие основного глушителя на десятке

Как и на большинстве переднеприводных моделей, замена выхлопной системы ВАЗ-2110 осуществляется достаточно просто. Вам не потребуется наличие особенных навыков, богатого опыта, специального инструмента.

Выпускная система двигателя

Но все работы желательно проводить на смотровой яме или эстакаде. Последовательность проведения работ следующая:

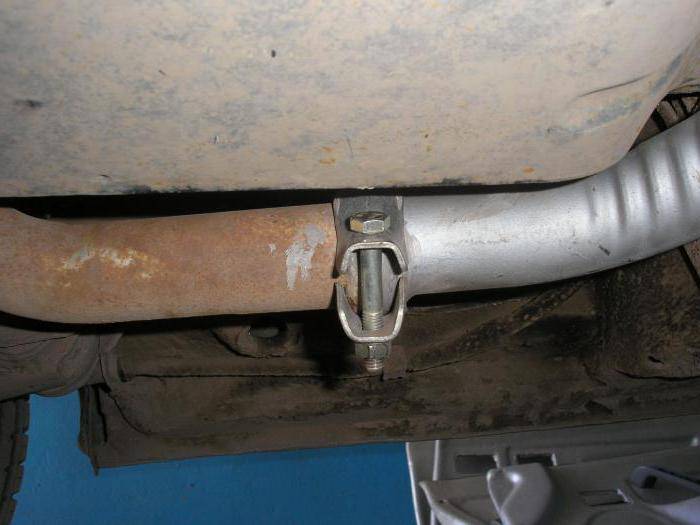

Соединение резонатора и глушителя произведено при помощи развальцованных труб и уплотнительного кольца. Это соединение обжимается металлическим хомутом, который состоит из двух половин и болтов.
Первым делом демонтируете хомут, для этого выкручиваете гайки с болтов при помощи двух ключей на 13 и снимаете уплотнительное кольцо. На автомобилях десятого семейства используются уплотнительные кольца, изготовленные из графита. Поэтому они не прилипают к поверхности трубы.
Снимаете старый основной глушитель с резиновых подвесов.

Увеличение мощности автомобиля с помощью выпускного коллектора (паука)

Выпускная система двигателяНа долю выхлопного коллектора приходится львиная доля потерь мощности двигателя в системе выпуска. Чтобы предотвратить эти потери в спортивных и тюнингованых автомобилях стараются создать достаточно благоприятные и одинаковые условия работы для каждого из цилиндров. При этом коллекторные выпускные трубы делают персонально для каждого цилиндра и одинаковой длины. Такой выпускной коллектор «паук» отличается от штатной модели формой, выпускными окнами и порядком соединения имеющихся приёмных труб.

Популярные статьи  Как убрать царапины на пластике в салоне автомобиля

Выпускной «паук» может быть коротким и длинным. Формула короткого «паука» для обычного четырёхцилиндрового двигателя выглядит, как 4-1, т.е. 4 выходные трубки соединяются в одной. Этот спортивный выпускной коллектор «паук» может повысить мощность двигателя только в узком диапазоне оборотов – более 6000 об/мин. Его в основном используют в спортивных авто и автомобилях, оснащённых высокофорсированным двигателем.

Выпускная система двигателяВыпускной коллектор 4-2-1 (четыре канала объединяются вначале попарно, а затем вдали от двигателя сливаются воедино в одну трубу) относится к длинным «паукам» и прекрасно подходит для любительского тюнинга. Герметичность крепления выводной трубы к пауку определяет прокладка выхлопного коллектора. Он обеспечивает прирост крутящего момента и мощности в достаточно широком диапазоне. Однако прирост такой мощности относительно невелик, и для отечественных автомобилей ВАЗ редко когда превышает 5-7%. В прямоточной системе могут быть использованы промежуточные прямые трубы, имеющие увеличенный диаметр. Оснащают также выпускной «паук» 4-2-1 резонаторами пониженного сопротивления. Иногда вместо жестких соединений могут быть поставлены шаровые соединения или «гофры» (сильфоны). Первые не способствуют созданию паразитных резонансных частот, но характеризуются недолговечностью. Может быть использован при тюнинге и выпускной коллектор 4-2-2.

Выпускная система двигателя

Сажевый фильтр

Так же как монолиты каталитических нейтрали­заторов, сажевые фильтры могут быть метал­лическими и керамическими. Методы установки и крепления фильтра в металлическом корпусе аналогичны методам, применяемым в отноше­нии монолита каталитического нейтрализатора.

Так же как монолит каталитического ней­трализатора, керамический сажевый фильтр состоит из большого количества параллель­ных каналов. Однако, в этом случае эти ка­налы попеременно перекрыты (см. рис. «Керамический сажевый фильтр» ). Поэтому отработавшие газы вынуждены про­ходить через пористые стенки сотовой струк­туры. Сажевые частицы при этом осаждаются в порах стенок. В зависимости от пористости керамического тела эффективность филь­трации этих фильтров может достигать 97%.

Отложения сажи в сажевом фильтре вы­зывают постепенное увеличение сопротивле­ния потоку. По этой причине сажевый фильтр необходимо периодически регенерировать с использованием двух различных процессов. Детали этих процедур описаны ниже (см. «», системы управления дизельными двигателями).

Пассивный процесс в сажевом фильтре

В пассивном процессе сажа сжигается в ходе каталитической реакции. Для обеспечения этого процесса служит добавка к дизельному топливу, которая снижает температуру вос­пламенения частиц сажи до обычной темпе­ратуры отработавших газов.

Другие варианты пассивной обработки включают сажевые фильтры с каталитическим покрытием или процесс CRT (непре­рывная регенерация).

Активный процесс в сажевом фильтре

О ходе активного процесса осуществляется внешний нагрев фильтра до температур, не­обходимых для выжигания сажи. Этот нагрев может осуществляться при помощи горелки, Установленной перед фильтром, или посредством дополнительного впрыска топлива, Инициируемого системой управления двигателем, и использования предварительного каталитического нейтрализатора.

Замена нейтрализатора

Как вы могли убедиться, выхлопная система у автомобиля ВАЗ 2110 достаточно стандартно устроена, ее ремонт не представляет ничего сложного даже для автомобилиста с небольшим опытом.

Выпускная система двигателя

Меняя глушитель и резонатор, вполне вероятно, вам может потребоваться замена нейтрализатора. Эта операция простая, выполняется за несколько шагов.

Нейтрализатор служит для того, чтобы гасить вибрации от двигателя и не допускать их на выхлопной системе автомобиля отечественного производства ВАЗ 2110.

Если потребовалась его замена, делается это так:

  1. Если старые пружины и болты целые, не имеют явных повреждений, можете дальше их использовать. Они проявляются характерные признаки износа, обязательно купите новые элементы.
  2. Кольцо следует заменить в любом случае, насколько хорошо ни сохранилось при этом старое. Если сквозь старое кольцо начнут пробиваться газы, это приведет к очень быстрому износу и повреждению развальцовки нейтрализатора и приемной трубы.
  3. После установки нейтрализатора надевают новые болты, они аккуратно, но сильно стягиваются. Причем первыми нужно зажать те болты, которые крепят резонатор.

Как сделать тихий глушитель на авто – тюнингуем тишину

Лишь небольшая часть автолюбителей хотела бы иметь на своём авто громкий спортивный выхлоп. Подавляющее большинство водителей, наоборот, озадачено вопросом, как сделать тихий глушитель. Езда может быть комфортной лишь в случае, когда в салон проникает как можно меньше посторонних звуков. Глушитель создаёт свой шумовой фон, который можно значительно снизить. Эффект от этого нельзя не заметить.

Основные способы, как сделать глушитель тише

Прежде чем приступать к модернизации выхлопной системы, следует разобраться в природе повышенного звука выхлопа. С каждым рабочим ходом поршня в камере сгорания цилиндра мотора происходит микровзрыв, который сопровождается существенным резким расширением газов. Естественно своеобразная взрывная волна, после того, как она сделала своё дело и переместила поршень вниз, с открытием выпускного клапана устремляется по выхлопной системе.

Таким образом, природа шума выхлопной системы двойствена:

  • звук от расширения газов;
  • шум от вибрации элементов выхлопной системы.

Как известно, основным способом борьбы с шумом является увеличение веса элементов. Чем толще металл, тем меньше вибрация и, соответственно шум. Поэтому выпускной коллектор, который первым принимает на себя раскаленные газы из ГБЦ, выполнен таким массивным. Многие автолюбители, которые имели возможность сравнить вес выхлопной трубы отечественного автомобиля и зарубежного, отметили, что детали выхлопной системы иномарок значительно тяжелее. Именно поэтому «наши» авто менее комфортны при звукошумовом сравнении.

Снизить скорость движения газа в выхлопной трубе призваны специальные элементы: резонаторы и глушители. Первым в очереди находится резонатор. Как только газы под давлением попадают в часть трубы с увеличенным объёмом, они сразу теряют часть энергии и дальше продвигаются с меньшим импульсом. В системе лабиринтов глушителя выхлопные газы окончательно теряют свою энергию, рассеиваются. Настоящий тихий глушитель на иномарке довольно тяжелый и имеет несколько отдельных корпусов.

Тихий глушитель своими руками, видео:

Делаем тихий глушитель своими руками

Принимаясь за модернизацию выхлопной системы с целью уменьшения звука выхлопа, следует быть готовым технически и материально. Для работы понадобится полный набор автослесарного инструмента. Кроме того, вам понадобится обязательно:

  • сварочный аппарат (желательно полуавтомат или инвертор);
  • углошлифовальная машина с набором дисков;
  • верстак, оборудованный тисками.

Вариантов модернизации выхлопной системы также два: инсталляция на участке между основным резонатором и глушителем дополнительного резонатора заводского производства или изготовление устройства своими руками.

Рассматривая вопрос о том, как сделать глушитель тише, следует учитывать, что любой из вариантов может повлечь разные расходы. Если автолюбитель не ограничен в бюджете, то можно смело покупать новый резонатор, вырезать часть трубы и вварить его на освободившееся место. Второй способ оказывается более увлекательным и о нём следует рассказать более подробно.

Популярные статьи  АКБ (Аккумуляторная батарея)

Технология изготовления дополнительного резонатора состоит из следующих этапов:

  • изготовление корпуса (бочки) из отрезка стальной тонкостенной трубы или листовой стали в виде двух половинок;
  • выполнение на участке трубы выхлопной системы, соответствующем длине корпуса, за основным резонатором отверстий;
  • соединение половинок корпуса на трубе с отверстиями и обваривание;
  • закладка в полость нового корпуса базальтовой минеральной ваты;
  • заваривание торцевых частей резонатора.

В завершение следует обработать сварные швы, зачистить и обезжирить новый резонатор, при возможности покрасить его термоустойчивой краской.

Видео, что такое выпускной коллектор и резонатор?

Дополнительные проблемы тихого автомобиля

После того, как разрешен вопрос, как сделать тихий глушитель, становятся очевидными некоторые проблемные места. В первую очередь следует помнить, что любой из способов изготовление «тихой» системы выхлопа, обязательно приведёт к увеличению веса конструкции.

Это в свою очередь обязывает автолюбителя принять дополнительные меры по усилению кронштейнов и резиновых амортизаторов. Другой момент, который следует учитывать – изменение баланса поступающего воздуха в мотор и выхлопных газов. После модернизации системы выхлопа обязательно следует провести испытания работы мотора в разных режимах и осуществить дополнительные регулировки системы подачи топлива и фильтрации воздуха.

Неисправности на автомобилях ВАЗ десятого семейства

Специалисты АвтоВАЗа проводили исследования, по результатам которых было выявлено, что кузов автомобиля, являясь закрытой конструкцией, обладает собственными пиковыми гармониками и может резонировать на определенной частоте. Чтобы подавить паразитные частоты, издаваемые как двигателем транспортного средства, так и экранируемые кузовом, требуется использование диапазона от 60 до 400 Гц, сответствующего средним и высоким оборотам двигателя. Изменение шумовых характеристик может быть спровоцировано внесением минимальных изменений в его конструкцию.

Сложнее всего справиться с шумом на низких частотах. С технической точки зрения совместить тюнинг выхлопной системы машины и борьбу с шумами невозможно. Сохранить мощность по максимуму можно с прямоточным глушителем, понизить звук до комфортной громкости — с заводским.

Владельцы ВАЗ 2110–2112 чаще всего сталкиваются с пробоями, прогарами и нарушениями герметичности выхлопной системы. Некорректно выставленное зажигание, чрезмерно обогащенная смесь и коррозия труб являются основными причинами прогара выхлопных труб. Сопровождается такой дефект стуками и хлопками, которые сигнализируют о прогаре металлических деталей. Признаком прогара может являться дым из выхлопной трубы, свидетельствующий об излишне обогащенной топливной смеси, которая прогорает в выхлопной трубе.

Неисправности глушителя автомобиля могут быть вызваны разными причинами — прогаром трубы, нарушением герметичности системы, пробоями

Появление стуков по кузову в районе расположения глушителя говорит о механических дефектах детали — изменении геометрии, разрушении резинки, подвески или подушки демпфера. Устраняется определением места поломки и устранением неполадок. Изношенные детали заменяются новыми.

Прокладки глушителя

Изоляция газового стыка, образуемого между задним и дополнительным глушителями, осуществляется при помощи резиновой прокладки или уплотнительного кольца. Помимо основной функции перекрывания зазора она также применяется для устранения перемещения труб детали относительно друг друга.

Резиновое уплотнительное кольцо, располагающееся между фланцами глушителя автомобиля

Появление нагара под днищем автомобиля в местчах сочленений секций выхлопной трубы свидетельствует о повреждении прокладки. Разрывы уплотнительного кольца сопровождаются появлением в салоне автомобиля неприятного запаха выхлопных газов и резким скрежетом, возникающим во время работы силового агрегата.

Их замена

Поврежденное уплотнительное кольцо выхлопной системы не реставрируется — его можно только заменить на новое. Замена прокладки осуществляется вручную за несколько минут.

Фланцы выхлопной трубы стянуты небольшими болтами. Ввиду длительной эксплуатации они могут покрываться грязью и ржавчиной, что затрудняет их откручивание. Выкрутить болты можно при помощи специального инструмента или болгарки.

Фланцы выхлопной трубы стянуты болтами, которые необходимо выкрутить

Резонаторная труба после выкручивания болтов аккуратно отводится влево.

После выкручивания болтов труба резонатора аккуратно отводится в сторону

Старое уплотнительное кольцо располагается на патрубке резонатора. Резиновое изделие легко поддевается плоской отвёрткой и снимается.

Старое уплотнительное кольцо снимается с патрубка резонатора вручную или при помощи отвёртки

С фланцев нагар стирается металлической щеткой и наждачной бумагой.

Нагар с фланцев глушителя счищается металлической щёткой или наждачной бумагой

На фланец резонаторной трубы устанавливается новое уплотнительное кольцо. Хомутом соединяются фланцы выхлопной трубы, патрубки основного глушителя также соединяются между собой.

Новая прокладка глушителя устанавливается на фланец, после чего глушитель затягивается хомутами

Металлокерамическое кольцо, прилегающее к прокладке глушителя, отличается хрупкостью, в связи с чем при замене уплотняющего кольца необходимо соблюдать осторожность и аккуратность, дабы не разрушить керамику

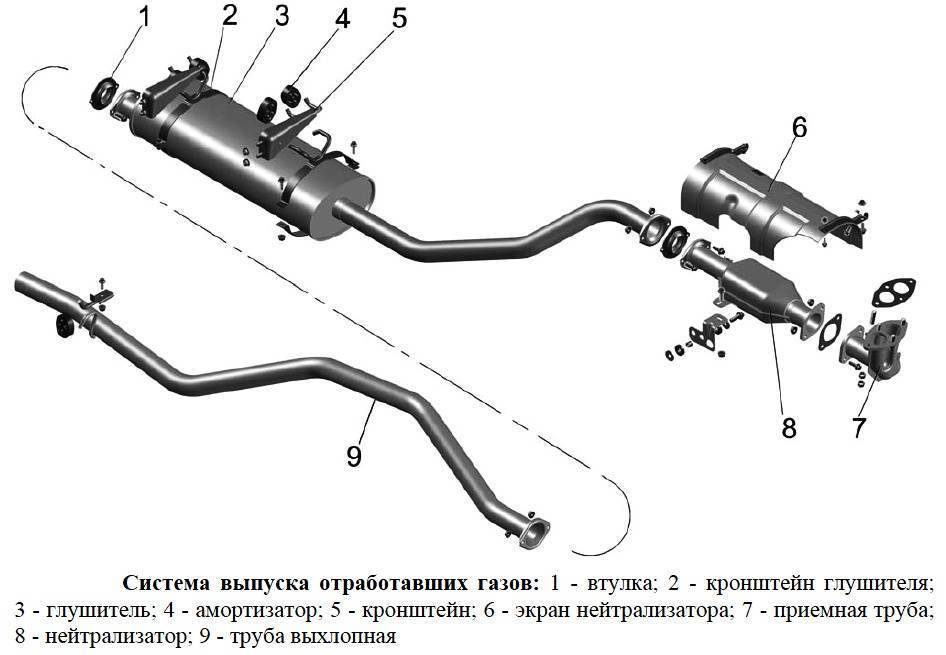

Конструкция системы выпуска

Выпускная система двигателя

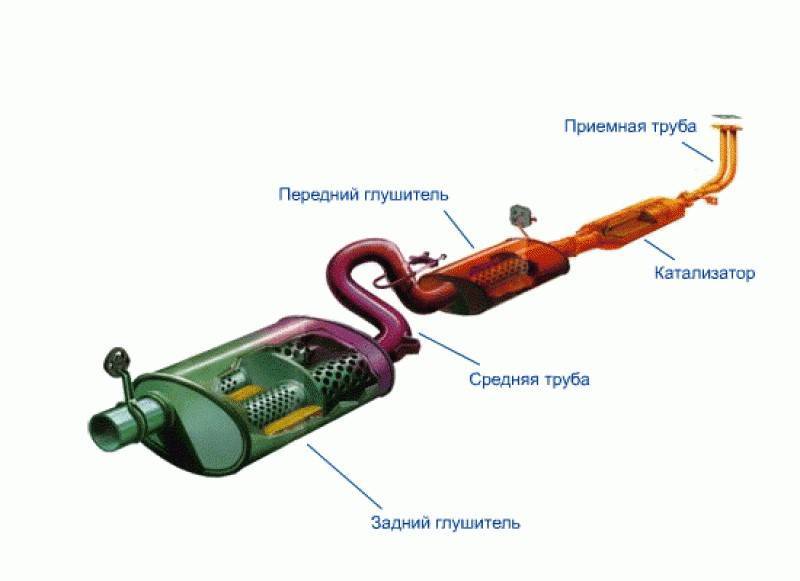

Система выпуска

Основной задачей системы выпуска является эффективный отвод отработавших газов из цилиндров двигателя, снижение их токсичности и уровня шума. Зная, из чего состоит выхлопная система в автомобиле, вы сможете лучше понимать принципы ее работы и причины возможных неполадок. Устройство стандартной выхлопной системы зависит от вида используемого топлива, а также от применяемых экологических стандартов. Выхлопная система может состоять из следующих элементов:

  • Выпускной коллектор — выполняет функцию отвода газов и охлаждения (продувки) цилиндров двигателя. Он выполняется из термостойких материалов, поскольку температура выхлопных газов в среднем варьируется от 700°С до 1000°С.
  • Приемная труба — представляет собой трубу сложной формы с фланцами для крепления к коллектору или турбонагнетателю.
  • Каталитический нейтрализатор (устанавливается в бензиновых двигателях экологического стандарта Евро-2 и выше) — устраняет из отработавших газов наиболее вредные компоненты CH, NOx, СО, преобразуя их в водяной пар, углекислый газ и азот.
  • Пламегаситель — устанавливается в системах выпуска отработавших газов автомобилей вместо катализатора или сажевого фильтра (в качестве бюджетной замены). Он предназначен для снижения энергии и температуры потока газов, выходящих из выпускного коллектора. В отличие от катализатора, не снижает количество токсичных компонентов в отработавших газах, а лишь снижает нагрузку на глушители.
  • Лямбда-зонд — служит для контроля уровня кислорода в составе отработавших газов. В системе может быть один или два кислородных датчика. На современных двигателях (рядных) с катализатором устанавливается 2 датчика.
  • Сажевый фильтр (обязательная часть системы выхлопа дизельного двигателя) — удаляет сажу из выхлопных газов. Может совмещать в себе функции катализатора.
  • Резонатор (предварительный глушитель) и основной глушитель — снижают уровень шума выхлопных газов.
  • Трубопроводы — соединяют отдельные элементы выхлопной автомобильной системы в единую систему.

Что такое обратное давление выхлопных газов, и насколько оно влияет на мощность?

Умудренные опытом автомеханики говорят, что высокое обратное давление выхлопных газов – это плохо. Если вы хотите сохранить максимальную мощность, то должны минимизировать обратное давление выхлопных газов*.

Популярные статьи  Рабочая температура охлаждающей жидкости на прогретом двигателе

* Немного теории. Противодавление (обратное давление) на выхлопе является давлением, противоположенным току газов из камеры сгорания вдоль по ограниченному пространству трубы (в данном случае автомобильной). Часто причиной появления противодавления являются неровные поверхности стенок выхлопной трубы, препятствия или закругления в ней.

Обратное давление, вызванное установленной выхлопной системой (состоящей из выпускного коллектора, каталитического нейтрализатора, глушителя и соединительных труб) автомобильного четырехтактного двигателя, негативно влияет на эффективность работы двигателя, что приводит к снижению выходной мощности и должно быть компенсировано увеличением расхода топлива.

Немного практики. Возьмем автомобиль с очень «свободно дышащей» выхлопной системой: специальный гоночный автомобиль – драгстэр.

В выхлопной системе этого гоночного аппарата на каждом цилиндре применяется отдельная выхлопная труба. Длина каждой выхлопной трубы не превышает 1 метра, и служат они исключительно для управления потоком выхлопных газов, направляя их вверх и в сторону от двигателя и кузова автомобиля в процессе заезда, используя силу выхлопа для создания небольшого количества дополнительной прижимной силы для повышения тяги.

И вроде бы все в этом гоночном болиде ладно сделано и хорошо скроено, но есть одна противоречивая теория, которую время от времени озвучивают как на форумах Рунета, так и на зарубежных ресурсах, посвященных автомобилям. Главный посыл теоретической мысли – нехватка обратного давления в системе отрицательно влияет на мощность. Иными словами, если у вашего автомобиля в выхлопной системе слишком свободный ток выхлопных газов, это может фактически уменьшить выходную мощность.

К счастью, Джейсон Фенске с YouTube объяснил, что в данном случае хорошо, а что не очень.

Главная задача состоит в подборе труб системы правильной длины, от стенок которых волны выхлопных газов будут вовремя отражаться для возврата части энергии обратно, например к тому же цилиндру, во время открытия выпускного клапана, что позволит лучше очистить камеру сгорания от продуктов распада топлива. Буквально провентилировать ее изнутри.

Помимо этого, расчеты инженеров устремляются в сторону создания зон пониженного давления в трубах коллектора – другими словами, вакуума при помощи противодавления. Этот частичный вакуум может фактически высасывать выхлопные газы из цилиндра. Правильно спроектированная система выхлопа увеличивает этот эффект в широком диапазоне оборотов, эффективно очищая цилиндры от отработанных выхлопных газов при помощи точно настроенной формы выхлопной системы.

Двигатель, в котором лучше очищаются цилиндры, будет выдавать большую мощность, будет работать эффективнее, экологичнее и экономичнее. Без верно настроенных труб выхлопа, которые будут правильным образом распределять волны обратного давления, этого добиться будет крайне сложно, и отсюда неминуема потеря мощности.

Тем, кому интересно узнать больше нюансов, можно посмотреть видео, предварительно включив субтитры и выбрав перевод на русский в меню «Настройки» (шестеренка в правом нижнем углу видео).

Основная информация о выхлопной системе Стингер

Основной задачей выхлопной системы stinger является отвод отработанных газов из цилиндров автомобильных двигателей, а также их охлаждение, снижение уровня шума и токсичности. Функционирование представленной системы очень тесно связано с газораспределительным механизмом, а если конкретнее, то с клапанами и коллектором выпуска.

Система выхлопа оснащается множеством конструктивных элементов, к которым относятся:

  • Резонатор. Так называемая банка глушителя, в которой проходит разделение потока переработанных продуктов горения. К тому же, здесь уменьшается скорость отдачи продуктов горения, а производится резонатор из устойчивого к огню металла;
  • Глушитель. Является металлической емкостью, так называемой банкой, в середине которой размещается несколько преград. Перегородки размещаются в середине банки, для проведения перемены направления выхлопного потока отработанных газов, а значит, уменьшения уровня шума.
  • Датчик (зонд-лямбда). Датчик является чувствительным кислородным элементом, который устанавливается на соединение резьбы, при этом он обязан касаться чувствительным элементом отработанных газов;
  • Катализатор. Катализатор является устройством для очищения выхлопного потока. Производится эта емкость из устойчивого к огню металла. В середине данной ёмкости размещается основа катализатора, которая условно разделяется на несколько категорий, керамическую и металлическую. Металлическая часть катализатора изготавливается из гофрированной фольги, которая покрывается активным покрытием. Керамическая часть катализатора изготавливается из трех компонентов нейтрализации выхлопа, к которым относится проволочная сеточка, керамическая подушка и теплоизоляция;
  • Трубка приема. Имеет вид изогнутой трубки, которая изготавливается из устойчивого к огню металла (очень редко из нержавеющей стали).

Все элементы конструкции этой системы располагаются под днищем транспортного средства. Процесс доработки выхлопной системы является первой операцией, так как именно с нее начинается тюнингование транспортного средства. Представленная операция является первой из-за того, что она не требует особых затрат денежных средств на приобретение запчастей, а эффективность достаточно ощутима. Выхлопная система stinger оснащается выпускающим коллектором, который еще называется пауком и имеет 2 основные схемы (4-2-1 и 4-1), прямоточный резонатор и основной глушитель, прямоугольной формы.

Как функционирует система выхлопа?

Функционирование выхлопной системы stinger заключается в открытии выпускающего клапана, причем переработанные продукты переходят в выпускающий коллектор. На бензиновых автомобильных двигателях переработанные продукты проходят по трубке приема, а на дизельных по трубкам компрессора и уже после этого в трубку приема. После этого газы переходят к катализатору, а там они оседают на поверхности активного элемента вредоносных добавок

Стоит обратить ваше внимание на то, что катализатор может функционировать исключительно на высоких температурах, которые составляют около 250⁰. При помощи датчиков передается руководящий сигнал к системе руководства и зависимо от количества вредоносных добавок подается воздухо-топливная смесь к цилиндрам. Также стоит обратить ваше внимание на то, что уровень эффективности перехода выхлопных газов напрямую зависит от степени очищения глушителя, катализатора и диаметра трубок

В ином случае переработанные продукты горения будут накапливаться в цилиндрах, а это может привести к понижению уровня мощи автомобильного двигателя, а иногда даже полной поломке топливной системы
