Как самому сделать рассухариватель клапанов

Содержание

1ou Блог Как засухарить клапана ГБЦ 2112 ВАЗ 16 кл.

Как ЗАсухарить клапана 16 кл. двигателей ВАЗ быстро и эффективно? какое нужно оборудование? Есть такой способ и оборудование

Вам необходим рассухариватель винтового типа, который выглядит примерно вот так:

Как самому сделать рассухариватель клапанов

Головка представленного выше рассухаривателя самопальная, старая головка убирается, путем срезания и высверливания клепок.

Как самому сделать рассухариватель клапанов

Новая делается из куска трубы ВПГ (ВодоПроводноГазовая) ДУ (диаметр условный или условный проход) 20. Труба ВПГ ДУ 20 — это около 26,8 мм в диаметре. Продается в любом приличном хоз магазине. Подходит.

Болгаркой и сварочником делаем вот такую конструкцию:

Как самому сделать рассухариватель клапанов

Как самому сделать рассухариватель клапанов

Как засухаривать — пошагово.1. Берется удобный искривленный пинцет.

Как самому сделать рассухариватель клапанов

Как самому сделать рассухариватель клапанов

Как самому сделать рассухариватель клапанов

Как самому сделать рассухариватель клапанов

Как самому сделать рассухариватель клапанов

Изготовление винтового рассухаривателя

  1. Изготовление скобы-каркаса. Это основная деталь данного типа рассухаривателя. Ее можно вырезать из цельного листа металла, но намного удобнее будет сварить из нескольких кусков профиля или толстых стальных полос. Размеры зависят от конкретной модели авто, но усредненные внутренние показатели такие: длина не менее 210 мм, ширина не менее 150. В итоге получается каркас в виде большой печатной буквы С.
  2. После того, как скоба будет готова, на торцы коротких отрезков навариваются гайки.
  3. К одному из болтов также приваривается отрезок трубы. Ко второму приваривается либо большая шайба, либо тарелка клапана – это будет опора.
  4. Болты вкручиваются в приваренные гайки так, чтобы они при завинчивании двигались по направлению друг к другу и к центру скобы.

Как сделать рассухариватель клапанов своими руками. Замена сальников клапанов на машине

Универсальный рассухариватель

Такое приспособление состоит из рычага и двух кронштейнов, шарнирно прикрепленных к нему при помощи винтов с гайками или заклепок. Кронштейн, находящийся на краю рычага, служит для крепления устройства к головке. Он чаще всего оканчивается толстой стальной шайбой с отверстием диаметром около 8 мм. Для приведения рассухаривателя в рабочее состояние ее надевают на шпильку крепления постели распредвала и закрепляют гайкой. Кронштейн, располагающийся посередине рычага, оканчивается шайбой диаметром чуть больше тарелки прикрывающей пружины и служит для надавливания на нее.

При наличии желания и необходимых инструментов это приспособление можно легко сделать своими руками. Вот список инструментов необходимых для его изготовления:

  • Ножовка по металлу.
  • Дрель со сверлами.
  • Сварочный полуавтомат.

Чтобы сделать своими руками это приспособление вам нужно запасти следующие материалы и крепежные изделия:

  • Отрезок стальной трубы диаметром около 1,5 см – 40 см.
  • Винты М 6×25–2 шт. и гайки для них (тоже 2 шт).
  • Стальные полосы 1×5 см толщиной 3 мм – 2 шт.
  • Стальные полосы 1×15 см толщиной 3 мм – 2 шт.
  • 2 стальные шайбы. Одна диаметром 2,5 см, толщиной 3 мм с отверстием Ø 8 мм посередине, другую же, если вы не токарь, изготовить своими руками не получится. Диаметр второй шайбы должен быть на 0,6 см больше диаметра тарелки пружин, а толщина ее – 5 мм. На ее рабочей стороне следует выполнить выемку глубиной 2–3 мм диаметром равным наружному диаметру тарелки. А посередине сделать отверстие размером немного меньше выемки.

Для того чтобы можно было начать сборку приспособления, нужно из шайб и стальных полос сделать кронштейны. Для этого положите упорную шайбу выемкой вниз, а на ее края поставьте диаметрально противоположно стальные полосы и приварите их. Второй узел делается также, разница лишь в том, что шайба кладется произвольно. После того как сварка остынет нужно в каждой полосе просверлить по отверстию Ø 6,5 мм. Они должны располагаться на расстояние 0,3–0,4 см от неприваренных краев.

После этого тем же сверлом просверлите два отверстия в отрезке трубы. Одно из них на расстоянии полсантиметра от края, другое посередине. Теперь можно собирать наше устройство. При помощи винтов и гаек прикрепите кронштейн с ровной шайбой к краю рычага, а другой посередине. После окончания крепления устройство готово к эксплуатации.

Как самому сделать рассухариватель клапанов

Хорошо, когда в любом гараже, не говоря уже о мастерской, имеется нужный инструмент. Но не всегда есть возможность купить его. Иногда проще сделать самому. Например, такое приспособление, как рассухариватель клапанов своими руками сделать выгоднее, чем приобретать.

Что такое рассухариватель и для чего он нужен

Для начала стоит вспомнить, как держатся клапаны в газораспределительном механизме любого двигателя. Итак, впускные и выпускные клапаны удерживаются в закрытом состоянии при помощи пружины. Она в свою очередь фиксируется на стержне клапана тарелкой и сухарями.

Чтобы извлечь клапан, необходимо сжать пружину и вынуть сухарики. Как раз с этой задачей должен справляться рассухариватель.

Конечно, опытные автомобилисты знают, как можно снять клапан без этого инструмента – при помощи свечного ключа и молотка. Однако такой способ, во-первых, травмоопасен, а во-вторых, не поможет в дальнейшем поставить сухарики на свое место.

Для решения задачи существует специнструмент. Рассухариватели бывают двух основных типов:

винтовые (в виде струбцины). Работают только на снятой с двигателя головке блока;
рычажные (универсальные). С ними головку снимать не нужно;

Первый вариант позволяет освободить руки мастера, удерживая пружину в сжатом состоянии. Второй вариант требует постоянного участия хотя бы одной руки. Он состоит из длинного рычага, упора и кронштейна для фиксации на блоке цилиндров.

Как один вид приспособления, так и другой продается в магазинах. Но многие изделия имеют либо низкое качество, либо высокую стоимость. Поэтому стоит поискать чертежи для рассухаривателя клапанов, чтобы самому сделать надежный недорогой инструмент.

Процесс изготовления ножа из клапана своими руками

А для того, чтобы попробовать, для начала следует изготовить нож из клапана. О чем пойдет дальше речь. А уже изготовив по всем правилам, собственный клинок, можно будет испытать его на чем угодно.

Как самому сделать рассухариватель клапанов
Самодельный нож из клапанной стали.

Первичная обработка

Для обработки клапана, для начала следует срезать его головку, затем приварить пруток, для нагревания в печи. В технических характеристиках стали 40х, сказано, что для начальной ковки требуется разогреть деталь до 1250 °C, а заканчивать при 800 °C. Для такого разогрева обязательно потребуется горн или муфельная печь.

Достигнув данной температуры, заготовка вынимается и начинается процесс ковки. Ковать требуется большим молотом не 6 кг. Возможно, на начальном этапе потребуется помощь, друга или соседа. Затем молотом поменьше продолжаем выковывать в длину. Не забывая при этом нагревать деталь. Когда, на ваш взгляд, заготовка получила нужные формы, оставляем ее остывать.

Спуски и закалка клинка

На этом этапе отрезаем болгаркой или другим инструментом пруток. Делаем на заготовке разметку, и на шлифовальном станке обрабатываем заготовку. Круг для станка используйте крупной зернистости, это черновая обработка. Не забываем про хвостовик. Когда деталь начинает принимать очертания клинка, сменяем круг на более мелкое зерно и начинаем делать спуски.

Это очень тонкая работа, если мало опыта, лучше опять же нанести симметричную разметку на заготовку, дабы не допустить ошибок, которые чреваты нехорошими последствиями. Изделие можно загубить. Спуски тонкими делать нельзя, иначе после закалки клинок может «повести» и он треснет.

Популярные статьи  Что такое иммобилайзер в машине и для чего он нужен

Как самому сделать рассухариватель клапанов
Закалка и спуск клинка для ножа.

Теперь опять придется вернуться к горну или печи. Процесс закалки делается на воздухе, без применения каких-либо жидкостей. Требуется равномерно разогреть заготовку до ярко-красного цвета, что будет соответствовать приблизительно 900-1050 °C. А затем просто вынуть ее и подержать на воздухе, до остывания.

Сборка рукоятки

Перед сборкой рукояти обязательно зачистите клинок от нагара после закалки. И выведите режущую кромку. Если хвостовик короткий, не беда, допустимо ее нарастить прутком. Лезвие лучше обернуть малярным скотчем, чтобы не порезаться и удобнее будет работать.

Как вариант сделать сборную рукоять, из различных компонентов, здесь ограничение только в вашей фантазии. Используйте: текстолит, оргстекло, бересту, дерево различных пород и т.д. Как больстер сгодится и металлическая деталь. При наборе не забываем, все проклеивать. А затем на шлиф машинке придаем рукояти форму.

Если ваша задумка была изготовить ручку из двух планок, то при ковке, нужно сразу же выковывать плоский хвостовик. Также материал выбирайте на свой вкус, затем насверливаем отверстия в хвостовике, крепим больстер. Вытачиваем из заготовок симметричные половинки, просверливаем их в соответствии с хвостовиком. И закрепляем клепками.

Как самому сделать рассухариватель клапанов
Деревянная рукоять ножа.

Как рассухарить и засухарить клапана без рассухаривателя, и чтоб не сложно

Гнет ли клапана на Гранте 8 клапанной двигатель 11186

Как рассухарить и засухарить клапана без рассухаривателя, и чтоб не сложно??

  1. Заменить самому прогоревший клапан в домашних условиях легко, единственно вы должны знать, как снять головку с двигателя. А всю работу по замене и притирки клапана я объясню. Буду исходить из того что вы никогда не меняли прогоревший клапан или меняли клапан но не успешно (клапан не держит и двигатель троит) . Этот способ замены и притирки клапана подойдет для любой марки автомобиля, УАЗ, Жигули, Газ и т. д. все клапана в принципе одинаковы и только разница в размерах и расположении в головке двигателя, а притираются все одинаково. Первое что надо сделать перед заменой и притиркой клапана, купить притирочный порошок (порошок бывает разный, сухой и готовый к использованию) сухой притирочный порошок надо будет развести любым машинным маслом (проще взять то масло что заливаете в свой двигатель) готовый притирочный порошок уже разведен. Разводить притирочный порошок для клапанов так, насыпьте в любую небольшую емкость можно даже в пробку от бутылки (его много не надо а добавить всегда можно) и залейте маслом чтоб получилась каша средней густоты. Видов притирочного порошка много, в принципе подойдет любой, но лучше если он будет помельче. Также не забудьте купить новую прокладку под головку и сальники клапанов, даже если недавно меняли сальники клапанов все равно после притирки клапанов лучше поставить новые. Обычно прогорают выпускные клапана, я не разу не видел чтобы прогорел впускной клапан. Поэтому купите клапан или клапана на замену, если есть хороший рабочий клапан, то можно поставить и его. Клапана прогорают от разных причин, клапан был зажат, очень бедная смесь топлива (особенно если двигатель работает на газе) , большой износ направляющей втулки клапана (клапан сильно болтается в направляющей втулки) , или износ самого штока клапана (истирание штока клапана) . Приступим к замене прогоревшего клапана Совет, не снимайте с головки карбюратор и коллектор, они не мешают и вам меньше хлопот с разборкой лишних деталей. Первым делом надо рассухарить клапан, скорей всего съемника клапанов у вас нет, если есть то отлично, но можно обойтись и без съемника клапанов. Положите головку на ровную поверхность желательно крепкий стол или деревянный шит также можно постелить под нее резиновый коврик. Подложите под клапан который надо рассухарить любую железяку, главное чтобы клапан уперся в нее, возьмите трубку с внутренним диаметром от 13мм и больше главное чтобы она была не больше тарелки пружины клапана (для Жигулей) , для Уаза и Газа трубка должна быть не менее 16мм. Наставляйте эту трубку на клапан чтобы сухарики клапанов были внутри трубки, и бейте молотком по трубке обычно на 3 или 5 удар клапан рассухаривается и сухарики остаются в трубке и не теряются, единственно трубку прижимайте плотно к тарелки клапана чтобы она при ударе не отпрыгивала от тарелки клапана. Сразу скажу не бойтесь, пружина никуда не улетит и по руке не ударит. Клапан рассухарили, вытаскивайте его, вставляйте новый клапан и пошатайте его если биение около миллиметра то это еще терпимо можно оставить эту направляющую втулку клапана, но если в стороны клапан болтается сильно желательно направляющую втулку клапана заменить на новую. Как заменить направляющую втулку клапана

Для того чтобы выбить направляющую втулку клапана нужна специальная оправка которой у вас скорее всего нет, ну и не надо выбьем и без нее, возьмите кругляк миллиметров #510;12-13,5 или длинный болт #510;12мм для жигулевской головки, для Уаза и Газа кругляк #510;15-16мм или болт 16мм

Но есть очень важный момент, на котором я хочу заострить ваше внимание, выбивать направляющую втулку надо изнутри в сторону распредвала (снизу вверх) и очень важно выбивать надо очень тяжелым молотком полукувадочкой, удар недолжен быть очень сильный главное он должен быть тяжелый (направляющая втулка легко выйдет, и не будет крошиться). Если начнете выбивать втулку клапана легким молотком втулка будет крошиться, и будите только мучиться

рассухарить, торцовый ключ примерно на 17 и резко ударяешь молотком., Сухари выскочили

Засухарить сложнее, я большой отверткой отжимал пружину а пинцетом ставил сухари, какие с первого раза, а какие и с. Рассухарить то можно.. а вот собрать обратно. Машина то какая. ? Никак

рассухарить, торцовый ключ примерно на 17 и резко ударяешь молотком., Сухари выскочили. Засухарить сложнее, я большой отверткой отжимал пружину а пинцетом ставил сухари, какие с первого раза, а какие и с . Рассухарить то можно.. . а вот собрать обратно. Машина то какая. . ? Никак

Рассухариватель клапанов универсальный своими руками

Вопрос, где взять рассухариватель клапанов, возникает перед автолюбителем после того как он решит отремонтировать головку блока или поменять маслосъемные колпачки своими руками. Сделать такой ремонт без этого приспособления не представляется возможным.

Для чего нужно это приспособление

Рассухариватель клапанов нужен для сжатия клапанных пружин при разборке, а также при последующей сборке газораспределительного механизма.

Виды рассухаривателей

Рассухариватели бывают двух видов:

  1. Для работы только на демонтированной головке.
  2. Универсальные. Позволяют работать как не снимая головки, так и после ее демонтажа.

Рассухариватель клапанов для ремонта снятой головки напоминает струбцину для сжатия толстых деталей, которая своими упорами нажимает с одной стороны на тарелку, накрывающую пружины, а с другой стороны на клапан. Этот инструмент, конечно, намного удобнее универсального рассухаривателя, так как после сжатия пружин оставляет руки свободными и не мешает вынимать сухари из гнезда. Но использовать его можно только когда головка снята, а ведь не станешь же снимать головку блока только для того, чтобы поменять маслосъемные колпачки. Поэтому автолюбители обычно обходятся универсальным.

Универсальный рассухариватель

Такое приспособление состоит из рычага и двух кронштейнов, шарнирно прикрепленных к нему при помощи винтов с гайками или заклепок. Кронштейн, находящийся на краю рычага, служит для крепления устройства к головке. Он чаще всего оканчивается толстой стальной шайбой с отверстием диаметром около 8 мм. Для приведения рассухаривателя в рабочее состояние ее надевают на шпильку крепления постели распредвала и закрепляют гайкой. Кронштейн, располагающийся посередине рычага, оканчивается шайбой диаметром чуть больше тарелки прикрывающей пружины и служит для надавливания на нее.

Популярные статьи  Хруст в колесе при повороте: хрустит «граната» и как определить

При наличии желания и необходимых инструментов это приспособление можно легко сделать своими руками. Вот список инструментов необходимых для его изготовления:

  • Ножовка по металлу.
  • Дрель со сверлами.
  • Сварочный полуавтомат.

Не беда если у вас нет полуавтомата, так как в этой конструкции нужно сделать всего четыре сварочных шва длиною по 1 см каждый.

Чтобы сделать своими руками это приспособление вам нужно запасти следующие материалы и крепежные изделия:

  • Отрезок стальной трубы диаметром около 1,5 см – 40 см.
  • Винты М 6×25–2 шт. и гайки для них (тоже 2 шт).
  • Стальные полосы 1×5 см толщиной 3 мм – 2 шт.
  • Стальные полосы 1×15 см толщиной 3 мм – 2 шт.
  • 2 стальные шайбы. Одна диаметром 2,5 см, толщиной 3 мм с отверстием Ø 8 мм посередине, другую же, если вы не токарь, изготовить своими руками не получится. Диаметр второй шайбы должен быть на 0,6 см больше диаметра тарелки пружин, а толщина ее – 5 мм. На ее рабочей стороне следует выполнить выемку глубиной 2–3 мм диаметром равным наружному диаметру тарелки. А посередине сделать отверстие размером немного меньше выемки.

Для того чтобы можно было начать сборку приспособления, нужно из шайб и стальных полос сделать кронштейны. Для этого положите упорную шайбу выемкой вниз, а на ее края поставьте диаметрально противоположно стальные полосы и приварите их. Второй узел делается также, разница лишь в том, что шайба кладется произвольно. После того как сварка остынет нужно в каждой полосе просверлить по отверстию Ø 6,5 мм. Они должны располагаться на расстояние 0,3–0,4 см от неприваренных краев.

После этого тем же сверлом просверлите два отверстия в отрезке трубы. Одно из них на расстоянии полсантиметра от края, другое посередине. Теперь можно собирать наше устройство. При помощи винтов и гаек прикрепите кронштейн с ровной шайбой к краю рычага, а другой посередине. После окончания крепления устройство готово к эксплуатации.

После снятия распредвала наденьте крайний кронштейн на шпильку, которая удерживала постель, и наверните на нее гайку. Фигурную шайбу другого кронштейна установите на тарелку, накрывающую пружины клапана и нажмите рукой на рычаг. Наружная поверхность двух сухарей сложенных вместе является усеченным конусом, так же как и посадочное место под них в тарелке. Поэтому иногда тарелка при нажатии на нее удерживается сухарями на стержне клапана. В этом случае нужно слегка ударить сверху по середине рычага молотком. Когда пружины сожмутся, а тарелка опустится вниз по стержню клапана, свободной рукой возьмите пинцет и выньте им сухари из гнезда. Снимете обе пружины вместе с остальными деталями со штока и переставляйте устройство на следующую шпильку.

Что такое сухарь крепления пружины клапана?

Сухарь крепления пружины клапана — это маленькая деталь, которая состоит из двух одинаковых частей, если сложить эти части вместе, то получится конический цилиндр. На внутренней стороне сухарей сделаны крепления, при помощи которых сухарь крепится к стержню клапана. На стержне клапана обязательно присутствуют проточки, куда вставляются крепления сухаря.

Клапанная пружина всегда стоит в сжатом состоянии. Пытаясь разжаться, она толкает тарелку клапана вверх. Тарелка клапана обжимает сухарь вокруг стержня клапана. Сухарь, который держится за проточки на стержне клапана, не дает тарелке двигаться вверх и тем самым разжиматься клапанной пружине. Именно за счет этого клапан закрепляется в клапанном седле.

Изготовление рычажного рассухаривателя

Универсальный рассухариватель клапанов сделать своими руками тоже не составит особого труда.

  1. Изготовление рычага. Для этого прут или трубу необходимо выгнуть так, чтобы она приняла вид молнии. При этом изгиб должен быть смещен в одну сторону. Получится так, что дина одного конца около 15 см.
  2. На коротком конце сверлятся два сквозных поперечных отверстия. Первое на расстоянии 1 см от края, второе – на расстоянии 12 см. Диаметры соответствуют имеющимся болтам.
  3. Из коротких полос изготавливается П-образный кронштейн. На свободных концах просверливаются отверстия под болт. Перегородка выполняется из шайбы диаметром 25 мм с отверстием посредине. Кронштейн прикручивается к крайнему отверстию в рычаге.
  4. Из длинных полос изготавливается аналогичный кронштейн и также крепится на рычаг за свободное отверстие.

Напоследок добавим, что в ряде случаев качественно и грамотно изготовленный самодельный рассухариватель клапанов ничем не уступает заводскому аналогу, а иногда даже превосходит его по ряду показателей. И, конечно же, стоимость инструмента будет заметно ниже сравнительно с аналогичными готовыми изделиями.

https://youtube.com/watch?v=Oc-PTv6Teg0

Притирка клапанов: как сделать самому. Для чего и когда нужно притирать клапаны. Как притереть клапана, какую притирочную пасту выбрать. Рекомендации.

Как самому определить прогар клапана двигателя. Основные симптомы погоревшего клапана, точное выяснение причин троения мотора. Диагностика, полезные советы.

Клапана стучат на холодном двигателе или после прогрева мотора: возможные причины стука клапанного механизма. Диагностика неисправности, полезные советы.

Для чего и когда нужно регулировать клапана. Самостоятельная регулировка зазоров клапанного механизма при помощи щупа и регулировочных шайб. Рекомендации.

Назначение выпускного клапана механизма газораспределения двигателя. Материалы изготовления и особенности конструкции, защита выпускных клапанов от прогара.

Назначение клапана ГРМ. Впускной и выпускной клапаны, устройство и особенности детали. Схемы компоновки и привод клапанов двигателя внутреннего сгорания.

Источник

Как рассухарить клапана в ГБЦ

Если вы ремонтировали свой автомобиль самостоятельно, то наверняка слышали про такое приспособление как рассухариватель клапанов. Нужен он для того, чтобы извлечь клапан из направляющей втулки, предварительно освободив от сухаря.

Итак, если вы ни разу не сталкивались с подобной процедурой, то можете посмотреть, как это происходит на наглядном примере автомобилей ВАЗ «классика». Разумеется, для проведения подобной процедуры нам понадобится специальное приспособление, которое и называется рассухариватель клапанов.

На фото выше показано наглядно, как выглядит это приспособление в действии. Разумеется, предварительно необходимо снять клапанную крышку, чтобы добраться до самих клапанов

Но здесь стоит иметь ввиду, важно понимать, с какой целью вы будете их рассухаривать:

  • если для замены клапанов, то всё это делается при уже снятой ГБЦ с блока
  • если же для замены сальников (маслосъемных колпачков), тогда снятие ГБЦ не требуется

Но во втором случае нужно добиться того, чтобы при нажатии на клапан, он упирался внутри цилиндра в препятствие, чтобы можно было его рассухарить. Сделать это можно довольно просто: открутить свечу зажигания и в отверстие вставить оловянную проволоку или даже веревка сойдет, главное — не повредить цилиндр внутри.

Когда будет хороший упор, можно при помощи приспособления нажимать на пружину клапана, чтобы получить примерно следующую картину:

Как видите, пружина клапана должна максимально сжиматься от действия съемника, а сухари в этот момент остаются свободными на клапане. Их можно без проблем снять либо при помощи пинцета, а ещё удобнее с помощью магнитной рукоятки, как и показано на фото ниже.

После этого можно вынимать пружину для дальнейших действий, так как больше дополнительных манипуляций не требуется.

А вот когда все необходимые действия и ремонт закончен, потребуется вновь установить сухари на свои места. И тогда понадобится всё выполнить в обратной последовательности: так же сжать пружину, и установить сухари на свои места. Ослабить пружину, и то же самое выполнить с другими клапанами.

Если статья была интересной, подпишитесь на канал и не ленитесь ставить палец вверх, чтобы получать уведомление о выходе новых материалов каждый день!

Одним из обязательных элементов любого двигателя внутреннего сгорания является впускной и выпускной клапан. Их корректная работа позволяет обеспечить высокое качество работы топливной системы, а значит, и всего автомобиля в целом. Клапаны устанавливаются не только в моторе, но и во многих других деталях машины: на форсунках, топливной рампе, коробке передач. Они обеспечивают циркуляцию жидкости и газа по различным системам авто, и их поломка может привести к целому ряду проблем.

Популярные статьи  Как заменить и какую выбрать тормозную жидкость для Лада Приора

Изготовление рычажного рассухаривателя

Универсальный рассухариватель клапанов сделать своими руками тоже не составит особого труда.

  1. Изготовление рычага. Для этого прут или трубу необходимо выгнуть так, чтобы она приняла вид молнии. При этом изгиб должен быть смещен в одну сторону. Получится так, что дина одного конца около 15 см.
  2. На коротком конце сверлятся два сквозных поперечных отверстия. Первое на расстоянии 1 см от края, второе – на расстоянии 12 см. Диаметры соответствуют имеющимся болтам.
  3. Из коротких полос изготавливается П-образный кронштейн. На свободных концах просверливаются отверстия под болт. Перегородка выполняется из шайбы диаметром 25 мм с отверстием посредине. Кронштейн прикручивается к крайнему отверстию в рычаге.
  4. Из длинных полос изготавливается аналогичный кронштейн и также крепится на рычаг за свободное отверстие.

Напоследок добавим, что в ряде случаев качественно и грамотно изготовленный самодельный рассухариватель клапанов ничем не уступает заводскому аналогу, а иногда даже превосходит его по ряду показателей. И, конечно же, стоимость инструмента будет заметно ниже сравнительно с аналогичными готовыми изделиями.

Притирка клапанов: как сделать самому. Для чего и когда нужно притирать клапаны. Как притереть клапана, какую притирочную пасту выбрать. Рекомендации.

Как самому определить прогар клапана двигателя. Основные симптомы погоревшего клапана, точное выяснение причин троения мотора. Диагностика, полезные советы.

Клапана стучат на холодном двигателе или после прогрева мотора: возможные причины стука клапанного механизма. Диагностика неисправности, полезные советы.

Для чего и когда нужно регулировать клапана. Самостоятельная регулировка зазоров клапанного механизма при помощи щупа и регулировочных шайб. Рекомендации.

Назначение выпускного клапана механизма газораспределения двигателя. Материалы изготовления и особенности конструкции, защита выпускных клапанов от прогара.

Назначение клапана ГРМ. Впускной и выпускной клапаны, устройство и особенности детали. Схемы компоновки и привод клапанов двигателя внутреннего сгорания.

Рассухариватель клапанов – это приспособление позволяющее сжать клапанную пружину для последующего извлечения «сухарей» удерживающих клапан.

Разновидности рассухаривателя

Существуют приспособления, позволяющие рассухарить клапана не снимая головки блока с двигателя и приспособления для работы с уже снятой головкой. Рассмотрим два варианта этих инструментов, наиболее распространенных, недорогих, но, тем не менее, позволяющих эффективно и быстро провести работу.

Приспособление для рассухаривания А.60311/R без снятия головки блока

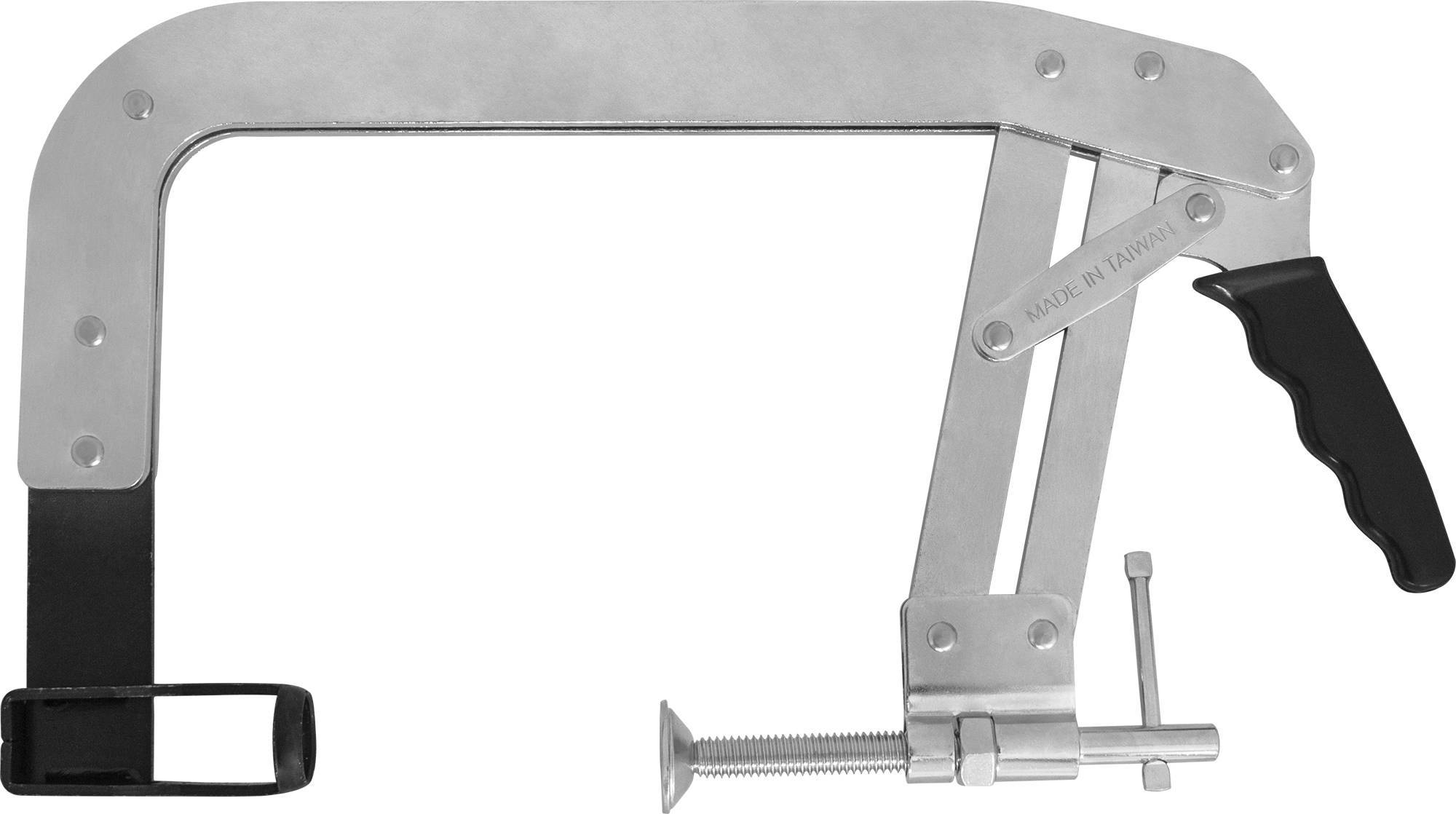

Струбцинообразное приспособление для рассухаривания клапанов на снятой головке

Принцип действия рассухаривателя

Без снятия головки блока: снимается клапанная крышка, распредвал, в свечное отверстие под нужный клапан подсовывается пруток из мягкого металла (например, оловянный), рассухариватель одним концом цепляется за шпильку с навернутой на нее гайкой и опорой ставится на пружинную тарелку. Надавливая на ручку-рычаг приспособления, отжимаем вниз тарелку пружины клапана, извлекаем сухари пинцетом, магнитом или руками.

На снятой головке блока: один конец струбцины упирается в тарелку клапана, другой на тарелку пружины. При вращения винта струбцины пружина сжимается под действием давящего на нее упора и можно извлекать сухари. Струбцина может иметь насадки разного диаметра для упора в тарелки разных рамеров.

Примечания и дополнения

— При отсутствии каких-либо приспособлений и инструментов рассухарить клапан можно нанеся удар через трубку определенного диаметра по клапанной тарелке. Подробнее см. «Замена маслосъемных колпачков на двигателе автомобилей ВАЗ 2108, 2109, 21099».

Еще статьи по инструментам и приспособлениям для ремонта

Добавлен 31.05.17
Смотрело 1667
Размер 118.54 KB
Закачек 14
  • Описание
  • Состав архива

Сборочный чертеж рассухаривателя автомобильных клапанов. На чертежи приведены габаритные размеры приспособления, выполнен главный вид, два разреза, два сечения и спецификация.

Рассухариватель клапанов.

Делая ремонт транспортного средства, слесарь использует большое количество инструментов. А в некоторых ситуациях необходимым становится использование такого специального приспособления, как рассухариватель клапанов. Его главная задача ясна уже из названия — помощь специалисту в снятии сухаря клапана.

Что такое рассухариватель клапанов?

Поэтому в первую очередь будем разбираться, что представляет собой сухарь, где именно он располагается на клапанах и почему его съем можно сделать только с помощью специального инструмента.

Итак, как известно, основная задача выпускного и впускного клапанов заключается в плотном закрывании окна цилиндра двигателя, а также в открывании его в нужный момент.

Реализация данного процесса осуществима благодаря двум возвратным пружинам: они давят на тарелку, которая в свою очередь соединена со стержнем при помощи сухариков. Они-то, вместе с усилием пружин, и удерживают клапан при выполнении своей главной функции прочно в седле.

Выглядят эти сухарики как цилиндр небольшого размера, разделенный на две половины. Внутри его поверхности располагается шип, входящий в паз клапана. Наружный диаметр сухарей больше внутреннего диаметра тарелки. Следовательно, они очень надежно и сильно удерживаются – настолько сильно, что снять их можно только рассухаривателем.

Последний, кстати, является довольно простым сооружением, который можно соорудить самостоятельно. Для этого понадобится лишь 3 элемента: рычаг, кронштейн для нажатия на тарелку и удерживающий кронштейн.

Первый можно изготовить из металлической трубы (ее длина не должна превышать пол метра), диаметром от полутора до трех сантиметров, а два последних — создать по одной схеме, только у одного должно быть отверстие для крепления его на шпильке головки, а у второй – упорная шайба с внутренним диаметром меньше тарелки клапана, но превышающим его внутреннее отверстие.

Как рассухаривать клапана правильно?

По сути, технология демонтажа цилиндров сухарей является несложной задачей, с которой может справиться любой непрофессионал. Для этого нужно лишь заручиться технологической картой и рассухаривателем.

Итак, для того, чтобы сделать рассухаривание, потребуется выполнить следующие действия. В первую очередь необходимо кронштейн рассухаривателя с отверстием закрутить на шпильке головки с помощью гайки либо прикрутить болтом. А второй кронштейн установить на тарелку клапана и делать аккуратный нажим на конец рычага. Таким образом, двигаясь по клапану вниз, тарелка высвободит сухарики, которые после аккуратно снимаются. Далее за ними можно уже произвести снятие пружины и клапана.

Конечно, снять сухарики можно и любым другим подручным инструментом, но вот установить их обратно на свое место без специального приспособления у вас вряд ли получится. Поэтому перед началом ремонта необходимо подготовиться, то есть приобрести либо самостоятельно изготовить рассухариватель.

Как неправильно снимать сухари?

Многие для того, чтобы демонтировать сухарики, применяют отрезки трубы либо свечной ключ: один конец трубки ставят на тарелку клапана, а по второму делаются сильные удары молотком. В результате ударов происходит освобождение сухариков от тарелки, и они выскакивают со своих посадочных мест.

Однако иногда во время данного процесса может происходит залипание, в результате которого можно получить согнутую тарелку либо стержень клапана. Следовательно, если не хотите «нарваться» на лишние финансовые затраты, не испытывайте судьбу – используйте рассухариватель клапанов.
