ЭБУ (ECU)

Содержание

Электронный блок управления системой автомобиля

В автотехнике этот общий термин применяется для электронных схем, отвечающих за работу систем автомобиля и конструктивно выполненных в виде отдельных блоков. При этом каждый из них может отвечать за один или несколько агрегатов. Так, в автомобилях можно встретить электронный модуль управления трансмиссией (англ. PCM). Это, как правило, комбинированное устройство, содержащее схемы контроля двигателя (англ. ECU) и (коробки) передачи (англ. TCU). Таким образом, PCM представляет собой конструктивно объединенный блок управления системами автомобиля. Но в некоторых моделях авто, например фирмы «Крайслер», обе эти схемы (ECU и TCU) конструктивно обособлены.

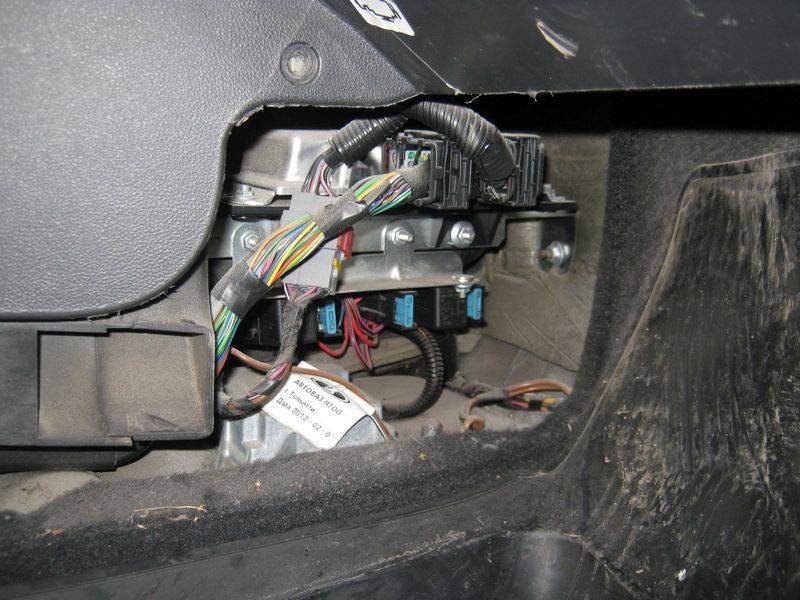

ЭБУ (ECU)

Встречаются также аналогичные устройства для тормозов, дверей, сидений, аккумулятора и т. д. Некоторые современные авто содержат до 80 таких схем. При этом каждую из них можно определить как отдельный, функционально (а иногда и конструктивно) обособленный электронный блок управления. С точки зрения схемотехники большинство из них представляют собой высоконадежные встраиваемые микроконтроллеры. Общей же тенденцией автомобилестроения является объединение всех таких устройств в общую электронную систему автомобиля с центральным компьютером.

Неисправности электронного блока управления двигателем

Блок управления является надежным устройством, но встречаются отдельные случаи его некорректной работы или выхода из строя. Неисправности ЭБУ двигателя могут возникать по следующим причинам:

  • короткое замыкание ЭБУ;
  • сильный перегрев контроллера;
  • воздействие влаги на плату и разъемы;
  • коррозия корпуса и разъемов блока управления;
  • механическое ударное воздействие, вибрации;

На поломку ЭБУ указывают сбои в работе двигателя при полностью исправных датчиках и системах ДВС, а также с учетом полного исключения других возможных причин. Исправная работа блока управления зависит от нормального напряжения в бортовой сети автомобиля, а также от получения рабочих сигналов от датчиков.

Если ЭБУ вышел из строя, тогда двигатель может работать неустойчиво или с большими провалами на разных режимах работы. Часто двигатель с неисправным ЭБУ оказывается заблокирован. На панели приборов высвечивается ошибка (горит «чек»). Данная ошибка полностью не сбрасывается сканирующими и другими устройствами, или же «чек» снова загорается  после сброса ошибки спустя какое-то время.

В таких случаях необходимо оценить состояние блока управления двигателем. Ремонт ЭБУ возможен и обойдется дешевле, но предпочтительнее осуществить замену ЭБУ на новый полностью исправный блок. Подбирать блок управления двигателем на машину необходимо строго в соответствии с маркой и моделью, типом установленного двигателя и другими важными параметрами конкретного транспортного средства. Дополнительно может потребоваться настройка нового ЭБУ после его установки на автомобиль.

Устройство микропроцессора

Работа микропроцессора строится вокруг 3 компонентов:

  1. Оперативно-запоминающее устройство (ОЗУ/RAM). Оперативная память необходима для хранения изменяющихся данных, получаемых с датчиковой аппаратуры. Эти данные используются микропроцессором в вычислениях и хранятся только во время работы двигателя/времени включенного зажигания. К таким данным относится, к примеру, сигнал с датчика детонации, показания лямбда-зонда, на основании которых формируется кратковременная коррекция.
  2. Постоянно-запоминающее устройство (ПЗУ или EEPROM) – перезаписываемая память, в которой хранится программа обработки данных и управления элементами ECU, а также важные переменные, которые нельзя потерять при отключении питания.
  3. Постоянная память (ПМ или EEPROM) — хранят шифр распознавания ключа иммобилайзера, конфигурация комплектации автомобиля, коды неисправности и т.п.

Системы электронных блоков управления[3]

  • ABS (Anti-lock braking system) — Антиблокировочная система.
  • ACU (Airbag Control Unit) — Блок управления подушками безопасности.
  • Amplifier (Звуковой усилитель).
  • BCM (Body Control Module) — controls door locks, electric windows, courtesy lights, etc. — Контроллер бортовой электроники.
  • Brake Control Module (ABS or ESC) — Модуль управления тормозной системой.
  • CCP (Climate Change and Prediction) — Блок управления климат-контролем.
  • CCU (Convenience Control Unit)
  • CD Changer (Проигрыватель компакт-дисков).
  • Cellular Telephone (сотовый телефон).
  • Chime (Система звукового оповещения).
  • CV RSS (Continuously Variable road sensing suspension) — Подвеска с бесступенчатой изменяемой жесткостью амортизаторов).
  • DCU (Door Control Unit) — Блок управления дверьми.
  • Digital Radio Receiver (Цифровой радиоприемник).
  • DIM (Dashboard Integration Module) — Интегрированный модуль приборной панели.
  • Door Module (s) (Дверные контроллеры).
  • Driver Door Module (Контроллер водительской двери).
  • Driver Information Center — (Система информации водителя).
  • Dual Zone HVAC — Двухзонный климат-контроль.
  • E&C Bus (Мультиплексная шина систем комфорта).
  • ECM (Engine Control Module) — Модуль управления двигателем. (Не путать с электронным блоком управления, общим термином для всех этих устройств.)
  • ELC (Electronic level control) — Пневмоподвеска с электронным контролем уровня положения кузова).
  • EPS (Electric power steering) — Электрический усилитель руля.
  • ESP (Elektronic Stability Program) — Электронный контроль устойчивости.
  • ETACS (Electronic Timing And Control System) — Электронная система полного управления автомобилем
  • Head Up Display (Контроллер верхнего информационного дисплея).
  • HMI (Human Machine Interface) — (Board Computer) — Бортовой компьютер.
  • HPS (Hydraulic power steering) — Гидравлический усилитель руля.
  • HVAC (Heating, Ventilation and Air Conditioning) — Климат-Контроль.
  • IPC (Instrumental Panel Cluster) — Электронная комбинация приборов.
  • Memory Mirror Module (Контролер зеркал с памятью).
  • Memory Seat Module (Контроллер сидений с памятью).
  • Multifuncton Alarm Module — Многофункциональный охранный модуль.
  • Navigation Radio (Радио с навигационной системой).
  • OnStar (Навигационная система).
  • Passenger Door Module (Контроллер двери пассажира).
  • PCM (Powertrain control module) Комбинированный модуль управления, состоящий из блока управления двигателем (ECU) и блока управления коробкой передач (TСМ).
  • Personalization (Система авторизованного доступа).
  • PPS (Passenger Presence System) — Система контроля наличия пассажира.
  • PSCU (Electric Power Steering Control Unit — Generally this will be integrated into the EPS powerpack.
  • Radio (Радиоприемник).
  • RCCP (Rear Climate Change and Prediction) — Задняя панель управления климат-контролем.
  • Rear Aux Climate Module — Дополнительная задняя климатическая установка.
  • Rear Seat Entertainment (Развлекательный центр задней части салона).
  • Remote Function Actuation (Дистанционное управление).
  • RIM (Rear integration module) — Интегрированный модуль задней части салона.
  • RSS (Road Sensing Suspension) — Подвеска с изменяемой жесткостью амортизаторов.
  • SIR (Supplemental Inflatable Restraint) — Дополнительные (Airbags) подушки безопасности.
  • SCU (Seat Control Unit)
  • SCU (Spee
  • Serial Data Gateway (Контроллер мультиплексной шины).
  • TСМ (Transmission control module) — Модуль управления трансмиссией.
  • TCS (Traction control system) — Антипробуксовочная система.
  • TCU (Telephone Control Unit) — Блок управления телефоном.
  • VTD (Vehicle Thief Deterrent) — Охранная сигнализация.

Как самостоятельно осуществить диагностику блока?

На первый взгляд может показаться, что диагностика ЭБУ — это сложная задача, с которой справится далеко не каждый. Действительно, произвести проверку своего блока не так просто, но имея теоретические знания, их вполне можно применить на практике.

Необходимые инструменты и оборудование

Чтобы проверить работоспособность модуля самому, нужно будет выполнить ряд действий для подключения к ЭБУ.

Для выполнения проверки вам потребуются следующие устройства и элементы:

  1. Осциллограф. Понятное дело, что такое устройство есть не у каждого автолюбителя, поэтому если у вас его нет, то можно использовать компьютер с заранее установленным на него необходимым диагностическим софтом.
  2. Кабель для подключения к устройству. Вам нужно выбрать адаптер, который поддерживает протокол KWP2000.
  3. Программное обеспечение. Найти диагностический софт сегодня — не проблема. Для этого достаточно промониторить сеть и найти программу, которая подойдет для вашего транспортного средства. Программа подбирается с учетом авто, поскольку на разных машинах ставятся разные блоки управления.
Популярные статьи  Какие коробки передач бывают: основные типы трансмиссий на авто

Алгоритм действий

Процедура диагностики электронной системы управления рассмотрена ниже на примере модуля Бош М 7.9.7. Эта модель блока управления является одной из наиболее распространенных не только в отечественных машинах ВАЗ, но и на авто зарубежного производства. Также нужно отметить, что процесс проверки описан на примере использования программного обеспечения KWP-D.

Итак, как проверить ЭБУ в домашних условиях:

В первую очередь используемый адаптер необходимо соединить с компьютером или ноутбуком, а также самим контроллером ЭСУД. Для этого один конец кабеля подключите к выходу на блоке, а второй — к USB-выходу на компьютере.
Далее, вам необходимо повернуть ключ в замке зажигания машины, но при этом двигатель запускать не нужно. Включив зажигание, на компьютере можно запустить диагностическую утилиту.
Выполнив эти действия, на экране компьютера должно выскочить окно с сообщением, которое подтверждает успешное начало диагностики неисправностей в работе контроллера. Если по каким-то причинам сообщение не появилось, нужно удостовериться в том, что компьютер успешно подключился к контроллеру

Проверьте качество подключения и соединения кабеля с блоком и ноутбуком.
Затем на дисплее ноутбука должна быть выведена таблица, где будут указаны основные технические характеристики и параметры работы транспортного средства.
На следующем этапе вам необходимо обратить внимание на раздел DTC (в разных программах он может называться по-разному). В этом разделе будут представлены все неисправности, с которыми работает силовой агрегат

Все ошибки будут демонстрироваться на экране в виде зашифрованных комбинаций букв и цифр. Для их расшифровки вам нужно зайти в другой раздел, который обычно называется Коды, либо воспользоваться технической документацией к своему авто.
В том случае, если в данном разделе нет ошибок, то вы теперь можете не переживать, поскольку мотор транспортного средства работает отлично (автор видео в домашних условиях — канал АВТО РЕЗ).

Но такой вариант проверки наиболее актуален, если компьютер видит блок. Если же у вас возникли проблемы с подключением к нему, то вам потребуется электрическая схема устройства, а также мультиметр. Сам тестер или мультиметр можно купить в любом тематическом магазине, а электросхема контроллера ЭСУД должна быть в сервисном мануале. Саму схему нужно наиболее внимательно изучить, это потребуется для проверки.

В том случае, если контроллер ЭСУД будет указывать на определенный блок, а не демонстрировать беспорядочные данные, то в соответствии со схемой его нужно найти и прозвонить. Если точной информации нет, то единственным выходом будет диагностика всей системы, как мы уже сказали выше, одной из основных неисправностей считаются пробои.

После того, как пробой будет найден, необходимо произвести проверку сопротивления и точно выявить, в каком месте зафиксирован кабель. Вам нужно будет припаять соответствующий новый провод параллельно старому, если причина кроется в пробое, то эти действия позволят устранить неисправность. Во всех других случаях проблему смогут решить только квалифицированные специалисты.

Диагностика

Помимо автоматической проверки корректности функционирования ЭСУД, специалисты рекомендуют проводить регулярное диагностирование системы. В среднем обслуживание стоит делать каждые 15 тыс км пробега. Диагностика ЭСУД проводится с помощью специального тестера, подключаемого в специальный разъем. Иногда используется беспроводной адаптер, использующий специальный протокол.

Перед проведением тестов с помощью сканера, надо проверить питание системы и ее отдельных фрагментов. Причиной неисправности может быть поврежденная электропроводка, короткие замыкания, коррозия, различные помехи.

Коротко о ЧИП–тюнинге.

ЧИП–тюнинг подразумевает модификацию чипов, точнее, содержащихся в них программ. Для ЭБУ это означает частичную или полную замена прошивки, определяющей алгоритм работы устройства.

С помощью чип тюнинга можно добиться значительного улучшения функционирования систем автомобиля, например, без серьезных технических переделок получить прирост отдаваемой мощности в пределах 10-15%! Такая операция позволит также:

  • адаптировать двигатель к другой марке топлива (например, использовать 92 бензин вместо более высокооктановых);
  • добиться стабильной работы агрегатов в различных условиях, к примеру, при включенном кондиционере;
  • предотвратить появление части ошибок;
  • программно отключить вышедший из строя или препятствующие оптимальной работе узлы и элементы систем (например, при поломке катализатора);
  • снять установленные ограничения (наиболее популярно — изменение ограничение максимальной скорости).

При использовании соответствующего оборудования и незначительной подготовке процесс занимает не более 15 минут. «Откатить» прошивку до стандартной заводской так же просто и быстро.

Практически единственная проблема, препятствующая широкому распространению чип-тюнинга — цена вопроса. Прошивки практически для каждого автомобиля выкладываются в сети. Однако устройство для программирования ЭБУ стоит достаточно дорого (особенно для иномарок). В сервисных центрах услуга обойдётся в пределах 10-30 тыс. руб. Соответственно, прежде чем ею воспользоваться следует тщательно взвесить все преимущества, которые могут быть получены.

Блок управления двигателем (ECU) автомобиля

В самом общем смысле это — устройство для формирования воздействий на ряд исполнительных органов, изменяющих параметры режимов работы двигателя внутреннего сгорания (ДВС) с целью их оптимизации. Критерием оптимизации обычно выступает расход топлива. требуемый для реализации движения с заданной скоростью при имеющейся нагрузке.

ECU обеспечивает выполнение следующих действий:

• считывание значений из большого количества датчиков внутри моторного отсека,

• интерпретации данных с использованием многомерных карт производительности (так называемых справочных таблиц),

• корректирования состояния исполнительных элементов на двигателе согласно справочным таблицам.

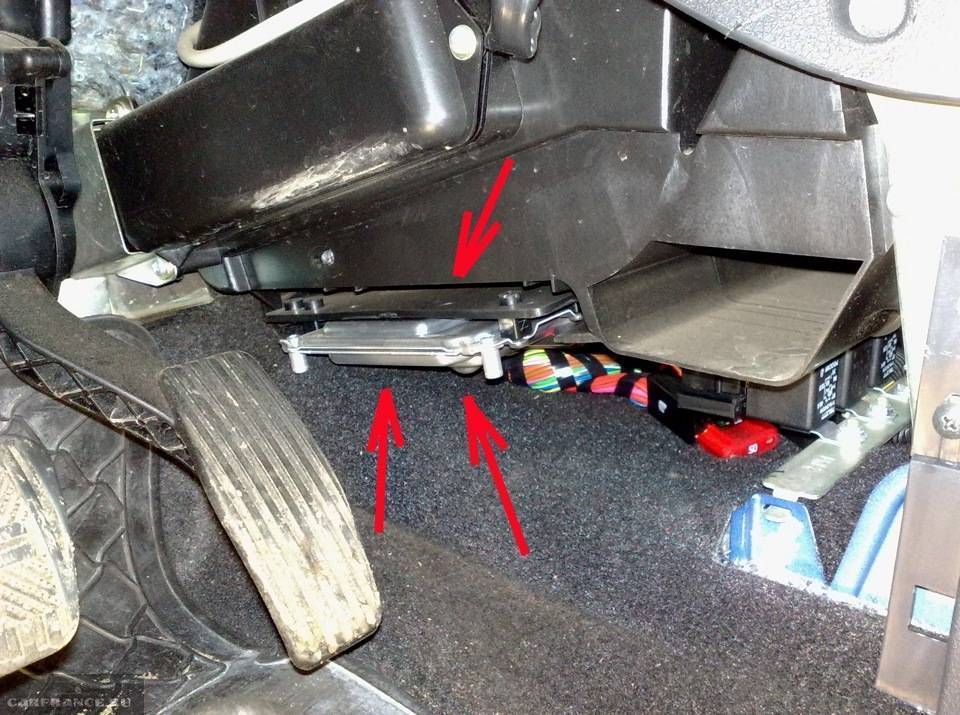

Где находится блок управления ECU? На фото ниже показано типовое место его расположения под приборной панелью автомобиля.

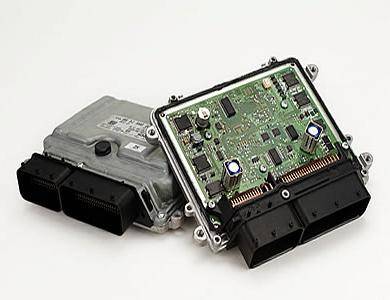

ЭБУ (ECU)

Какие данные обрабатывает ЭБУ?

Для начала, представлю список стандартного набора датчиков, присутствующего во всех нынешних авто:

  1. Впрыска горючего;
  2. Температурные показатели двигателя:
  3. Внешние температурные данные (окружающей среды);
  4. Трансфер кислорода;
  5. Параметры холостого хода;
  6. Датчики безопасности колес (разблокировка, стабилизация, антизанос и т.д.);
  7. показания скорости;
  8. заслонки, его положение;
  9. педаль газа;
  10. коленвала;
  11. уровень охлаждающей жидкости;
  12. датчики микроклимата;
  13. гидроусилитель;
  14. напряжение в сети питания.

А вот список исполнителей распоряжений, которые ЭБУ передает после обработки исходных данных:

  • дроссельная заслонка, доступ воздуха
  • систему зажигания, регулирует своевременное искрение свечи и его подачу в цилиндр
  • в сигнальный индикатор, выводящий сведения об ошибках в моторе или самом блоке
  • сигнализирует на форсунки об изменении поступающих на блок команд, регулирует скорость подачи горючего
  • инжектор, подает топливо
  • включения двигателя
  • этапы перераспределения газов
  • регулировка теплообмена
  • фиксация состава высвобождающихся газов (уровень СО)
  • климат-контроль
  • всем звеньям электросети
  • механизму движения стекол
  • функции обогрева элементов салона
  • механизму автоматической коробке передачи
  • на подключенные к блоку тестеры, в случае необходимости его проверки.

Напомню, что это стандартный набор контролируемых функций. Чем «круче» ваша машина, тем больше функций под контролем ЭБУ. Как видим, блок управления является, по сути, мозговым центром автомобиля. Нарушение механизмов его функционирования превращает все остальные элементы машины в ненужный металлолом.

Осторожно: «Напряжение»

Для того, чтобы узнать, поступает ли напряжение в цепь подогрева, понадобиться дополнительное оборудование. Сигнал измеряется стрелочным или цифровым вольтметром или более современным — мультиметром.

  1. Включить зажигание, не отсоединяя разъем датчика.
  2. Воткнуть щупы в разъемы проводов.
  3. Монитор должен высвечивать

12 В. Это значение соответствует напряжению аккумулятора.

  • «+» поступает к нагревателю непосредственно через предохранитель. Если он отсутствует, необходимо проверить звенья цепи: «аккумулятор-предохранитель-кислородник».
  • «—» передается посредством электронных систем управления. При его отсутствии надо проверить разъемы цепи, ведущие к блоку управления.
Популярные статьи  Как заменить свечи зажигания на Гранте на 8 и 16 кл моторе

Опорное напряжение проверяется тем же вольтметром или можно использовать мультиметр.

  1. Включить зажигание.
  2. Измерить напряжение между сигнальным проводом и массой.
  3. Значение число должно составлять 0,45 вольта.

ЭБУ (ECU)

Назначение электронного блока управления

ЭБУ использует сигналы, посылаемые датчиками, установленными на силовом агрегате, для корректирования состава и количества горючего, поступающего в двигатель. В процессе его деятельности происходит установка режима работы мотора и точная дозировка топливных смесей.

В результате функционирования контроллера работа двигателя устойчива как на холодную, так и после прогрева. Запуск мотора невозможен, если имеется поломка в ЭБУ либо отсутствуют его управляющие сигналы.

  • катушки зажигания системы впрыска;
  • клапан оборотов холостого хода;
  • электрические форсунки;
  • клапан вентиляции топливного бака;
  • электромагнитные катушки — соленоиды;
  • турбонаддув;
  • система впуск-выпуск;
  • рециркуляция отработанных газов;
  • система охлаждения.

Электронное устройство является составной частью бортового оборудования машины, он находится в постоянной информационной связи с такими важными системами:

  1. Система антиблокировки.
  2. Автоматическая коробка передач.
  3. Стабилизирующая система.
  4. Система безопасности автомобиля.
  5. Круиз контроль.
  6. Климат контроль.

ЭБУ (ECU)

Как управляются стекла в вашем авто

Задумывались ли вы, какой механизм поднимает и опускает окна вашего автомобиля вверх и вниз? И как должен работать блок управления стеклоподъемниками?

Механизм подъема устроен так: небольшой электродвигатель крепится к червячной передаче, после которое установлены еще несколько других зубчатых колес, чтобы достичь большого передаточного числа. За счет этого маломощный исполнительный двигатель создает достаточный крутящий момент для поднятия окна.

В современных автомобилях цепи управления двигателей стеклоподъемников всех дверей заведены в специальный электронный блок управления стеклоподъемниками. Он обычно совмещает в себе также функции управления положением зеркал и дверных замков.

ЭБУ (ECU)

В некоторых автомобилях управление всеми этими функциями плюс управление положением сидений совмещено в одном блоке, называемом «блоком контроля тела».

Типы ЭБУ

Существуют блоки управления, используемые для различных систем на транспортном средстве. ЭБУ могут использоваться для трансмиссии, контроля тяги или ABS, переменного тока, функций электроники кузова и управления освещением, двигателя, подушек безопасности или любой другой системы, которую может иметь автомобиль. Некоторые транспортные средства могут включать более одного ЭБУ в одном блоке, называемый модулем управления силовым агрегатом (PCM). Такой тип блоков управления может быть преимуществом, имея больше модулей в одном месте, но так же может быть и недостатком, добавляя более длинные провода, чтобы добраться до компонента, с которым он работает.

Большинство новых транспортных средств начали использовать линию связи между различными модулями на транспортном средстве, чтобы они могли обмениваться информацией и не использовать резервные датчики. Например, датчик скорости на колесе считывает скорость колеса и будет входным сигналом к блоку управления антиблокировочной системой тормозов (ABS). Вместо того чтобы посылать много проводов от одного датчика к другим блокам управления, ЭБУ антиблокировочной системой тормозов будет делиться информацией по сетевым линиям связи со всеми ЭБУ, которые используют эту информацию, например, трансмиссия для переключения передач, спидометр для отображения скорости автомобиля или система подвески для управления подвеской по мере необходимости.

Использование общих входных датчиков по всему транспортному средству, использующих только две линии передачи данных между ЭБУ, сократило количество проводов, используемых в транспортных средствах. Обмен информацией между модулями также означает, что им нужен общий язык, чтобы они могли работать как группа. Когда один компьютер выходит из строя или не делится информацией из-за ошибки, в последствии это может повлиять на другие модули, если им нужна информация от датчика вышедшего из строя модуля.

ЭБУ двигателя в большинстве автомобилей подключается к бортовому диагностическому разъему и передает всю диагностическую информацию по этой линии на все остальные модули или ЭБУ.

Что означает ошибка

Ошибка P0135 — это общий код OBD-II, говорящий о том, что напряжение датчика кислорода (Bank 1, Sensor 1) не соответствует минимальным и максимальным значениям напряжения, откалиброванным для ECM.

Когда подогреватель датчика кислорода достигает рабочей температуры, датчик кислорода начинает реагировать на содержание кислорода в выхлопе. Блок управления отслеживает, сколько  времени необходимо  датчику для начала работы. Если блок управления определяет (на основе температуры охлаждающей жидкости), что прошло слишком много времени, прежде чем датчик кислорода начал работать ,то он установит ошибку P0135.

Формирователи выходных сигналов

Эти формирователи преобразуют сигналы с портов ввода/вывода процессорной части в сигналы достаточной мощности для непосредственного управления исполнительными устройствами.

Выходные формирователи — это современные микросхемы (драйверы), которые, кроме основных функций, усиления по мощности, еще выполняют функции защиты выходов контроллера от замыкания на массу или на плюс батареи, а также от перегрузки. Эти драйверы называют “интеллектуальными”, так как в случае ненормальной работы, когда срабатывают защитные функции, они информируют процессор об этом. В контроллере используются различные типы формирователей выходных сигналов в зависимости от необходимой мощности.

Формирователь канала диагностики необходим для согласования уровней электрических сигналов диагностического оборудования с уровнями сигналов процессора.

Признаки выхода из строя электронного блока управления

По статистике часто проблемы в работе электронного блока управления обусловлены ошибками в эксплуатации устройств.

Причины и симптомы неисправностей

Причины, которые могут привести к выходу из строя ЭБУ:

  • прикуривание двигателя машины от авто с заведенным силовым агрегатом;
  • ошибки, допущенные при подключении АКБ, в частности, речь идет о несоответствии полярностей клемм;
  • монтаж противоугонной системы неквалифицированным специалистом, который привел к ошибкам установки;
  • демонтаж зажимов батареи при заведенном двигателе;
  • активация стартерного устройства с отключенной силовой шиной;
  • негативное воздействие влаги на ЭБУ, если жидкость попала внутрь устройства, на саму плату;
  • повреждение электроцепи, к которой подключен электронный модуль, либо замыкание на участке электролинии;
  • случайное подключение электрода при выполнении сварочных работ на электроцепь или контроллеры, установленные на авто;
  • механические повреждения устройства, которые могут произойти в случае аварии;
  • ошибки, допущенные при перепрошивке девайса;
  • неисправности в работе высоковольтной составляющей системы зажигания — распределительных устройств, кабелей, катушек и т. д.

Признаки, по которым можно определить неисправность в работе блока:

  • электронный модуль перестал реагировать на сигналы, подающиеся от контроллеров температуры, регулятора кислорода и положения дросселя;
  • двигатель автомобиля перестал запускаться либо появились проблемы в его управлении;
  • при функционировании силового агрегата периодически происходят блокировки систем сцепления, дверных замков и т. д.;
  • на ЭБУ перестали подаваться сигналы от исполнительных узлов — датчиков холостых оборотов, системы зажигания, топливного насоса, системы управления форсунками и т. д.;
  • различные неполадки механического плана — вышедшие из строя платы электронных приборов, перегоревшие электропроводники и т. д.;
  • троение мотора машины;
  • на электронные устройства и оборудование перестало подаваться питание;
  • на экране бортового компьютера или приборной панели постоянно выводятся ошибки.

Канал Гараж продемонстрировал процедуру компьютерной диагностики модуля и сброса ошибок в гаражных условиях.

Устранение неполадок

Каждый модуль оборудуется системой проверки, что позволяет диагностировать степень неисправности блока в гаражных условиях. Чтобы выполнить проверку, автовладельцу надо подключиться к модулю посредством компьютера, на который заранее устанавливается диагностическое ПО. Допускается применение тестеров и сканеров для проверки. Информация, которая получается в процессе диагностики, должна быть сравнена с нормированными параметрами.

Все причины появления неполадок в ЭБУ делятся на два типа — неисправности в функционировании прошивки либо нерабочие проводники.

Популярные статьи  Классификация и таблица вязкости трансмиссионных масел

Восстановить работу ПО можно с помощью перепрошивки модуля, выполнить эту задачу смогут только мастера с опытом работы. Проверка электрических показаний может быть сделана в гаражных условиях посредством использования мультиметра. Чтобы найти пробой в электроцепи, автовладельцу надо разобраться со схемой работы ЭБУ, она будет разной в зависимости от модели установленного модуля.

После определения места установки проводников, кабеля питания и резисторных элементов выполняется прозвон электроцепи. Проверке подлежит участок, где были выявлены ошибки показаний ЭБУ. Если проверка не дала результатов, осуществляется прозвон всех электроцепей на схеме прибора. Некоторые потребители после обнаружения ошибки отключают клемму аккумулятора, полагая, что это позволит удалить код ошибки из памяти.

Избавиться от неполадки в ЭБУ нельзя методом отключения АКБ, так из памяти устройства удалится только код ошибки, сама неисправность останется.

Ремонт электронного модуля выполняется посредством проведения следующих действий:

  1. Выявление места повреждения в функционировании модуля.
  2. Повторное измерение параметров сопротивления.
  3. Поиск точки крепления электропроводника.
  4. Подключение кабеля с нужным сопротивлением параллельным образом посредством паяльника. Старый провод можно не отключать.

Если это не помогло избавиться от ошибок в работе модуля, надо обратиться за помощью к мастерам. Качество проведения ремонта блока влияет на его ресурс эксплуатации, а также безопасность машины в целом.

ЭБУ — устройство, принцип работы

ЭБУ — электронный блок управления двигателем автомобиля, его другое название — контроллер. Он принимает информацию от многочисленных датчиков, обрабатывает ее по особым алгоритмам и, отталкиваясь от полученных данных, отдает команды исполнительным устройствам системы.

Обмен информацией ведется посредством CAN-шины, которая объединяет все электронные и цифровые системы современного автомобиля в одну сеть.

Благодаря такому подходу можно оптимизировать работу двигателя: расход топлива, подачу воздуха, мощность, крутящий момент и др.

Основными функциями ЭБУ являются:

  • управление и контроль за впрыском топлива в инжекторных двигателях;
  • контроль за зажиганием;
  • управление фазами газораспределения;
  • регулировка и поддержание температуры в охлаждающей системе двигателя;
  • контроль за положением дроссельной заслонки;
  • анализ состава выхлопных газов;
  • контроль за работой системы рециркуляции отработанных газов.

Кроме того на контроллер поступает информация о положении и частоте вращения коленчатого вала, текущей скорости движения транспортного средства, о напряжении в бортовой сети автомобиля. Также ЭБУ оснащен системой диагностики и в случае обнаружения каких-либо неполадок или сбоев информирует о них владельца посредством кнопки Check-Engine.

При проведении диагностики специалисты подключают к контроллеру через разъем сканирующее устройство, на экран которого выводятся все коды ошибок, а также информация о состоянии двигателя.

Устройство электронного блока управления двигателем.

Контроллер представляет из себя электронную плату с микропроцессором и запоминающим устройством, заключенную в пластиковый или металлический корпус. На корпусе имеются разъемы для подключения к бортовой сети автомобиля и сканирующему устройству. ЭБУ обычно устанавливается либо в подкапотном пространстве, либо в переднем торпедо со стороны пассажира, за бардачком. В инструкции обязательно должно быть указано место расположения контроллера.

Для нормального функционирования в блоке управления применяется несколько типов памяти:

  • ППЗУ — программируемое постоянное запоминающие устройство — здесь содержатся основные программы и параметры работы двигателя;
  • ОЗУ — оперативная память, используется для обработки всего массива данных, сохранения промежуточных результатов;
  • ЭРПЗУ — электрически репрограммируемое запоминающее устройство — применяется для хранения различной временной информации: коды доступа и блокировки, а также считывает информацию о пробеге, времени работы двигателя, расходе топлива.

Программное обеспечение ЭБУ состоит из двух модулей: функционального и контрольного. Первый отвечает за прием данных и их обработку, отправляет импульсы на исполняющие устройства. Контрольный модуль отвечает за корректность входящих сигналов от датчиков и в случае обнаружения каких-либо расхождений с заданными параметрами проводит корректирующие воздействия, либо полностью блокирует работу двигателя.

Необходимость в перепрограммировании может возникать при проведении чип-тюнинга двигателя для повышения его мощности и улучшения технических характеристик. Провести данную операцию можно только при наличии сертифицированного программного обеспечения. Однако, производители автомобилей очень неохотно делятся данной информацией, поскольку не в их интересах, чтобы пользователи самостоятельно изменяли настройки.

Ремонт и замена ЭБУ.

Если контроллер выходит из строя или работает некорректно, то прежде всего это отображается в провалах в работе двигателя, а иногда и в полной его блокировке. Check Engine может постоянно высвечивать ошибку, которую невозможно удалить. Основные причины выхода ЭБУ из строя это:

  • перегрузка, воздействие короткого замыкания;
  • влияние внешних факторов — влага, коррозия, удары, вибрация.

Кроме того любой микропроцессор перегревается, если система охлаждения выходит из строя.

Ремонт, равно как и замена блока управления обойдутся не дешево. Оптимальным вариантом будет приобретение нового блока. Чтобы его подобрать, нужно знать все параметры машины

Плюсы и минусы электронного блока управления двигателем

Несмотря на очевидные достоинства ЭБУ, у него имеются не только сильные стороны.

Достоинства ЭБУ

  • оптимизация динамических показателей;
  • снижение расхода;
  • простота запуска мотора – ЭБУ оперативно адаптируется в непростых условиях функционирования (прогрев мотора зимой или режим холостого хода);
  • отсутствие потребности в ручной регулировке;
  • повышение показателей экологической чистоты.

Недостатки ЭБУ

  • дороговизна компонентов;
  • невозможность ремонта – только замена;
  • потребность в дорогом и сложном оборудовании для диагностики ЭБУ, а еще специально обученных техниках и электриках;
  • высокие требования относительно показателей надежности в электропитании;
  • необходимость в качественном горючем.

Устройство ЭБУ двигателя

Технически данный ЭБ состоит из платы с распаянным на ней процессором и модулем памяти. Плата ЭБУ заключена в корпус из металла или пластика. На плате имеются выведенные через корпус разъемы, связывающие ЭБУ с системами автомобиля и позволяющие подключиться диагностическим приборам. В инструкции к машине всегда приводится расположение ЭБУ: обычно это место за бардачком, подкапотное пространство, или внутри переднего торпедо.

У ЭБУ на борту есть три вида запоминающих устройств (ЗУ):

  • ППЗУ – программируемая постоянная память. В ней содержится код прошивки и параметры, по которым работает силовая установка;
  • ОЗУ – ЗУ оперативное, иначе «оперативная память» ЭБУ. Она энергозависима, в ней хранятся временные сведения;
  • ЭРПЗУ. Электрически программируемое ЗУ хранит некоторые данные – коды блокировки, ключи доступа, сведения о расходе топлива, пробеге и периоде работы мотора.

Прошивка ЭБУ делится на контрольную часть и функциональную. Первая проверяет приходящие на блок сигналы и, если обнаружены неверные значения, корректирует их или блокирует двигатель, предотвращая поломку. Вторая принимает данные, обрабатывает их и отправляет результат от ЭБУ в виде импульсов на нужные устройства.

Схема работы ЭБУ мотора:

ЭБУ (ECU)

Иногда блок перепрограммируют. Это делают в целях чип-тюнинга, чтобы снимать больше мощности с двигателя и улучшить другие его параметры. Чип-тюнинг ЭБУ требует знания специальных протоколов доступа и наличия сертифицированного ПО. Информацию о внутреннем устройстве своих электронных блоков автоконцерны выдают публике крайне неохотно, поэтому чип-тюнинг может обойтись дорого: обладатели информации знают ей цену.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
