Причины обрыва бурта цилиндра

При затяжке болтов головка блока сильно прижимается к блоку цилиндров. При этом болты крепления головки блока и правила затяжки разработаны таким образом, что связь головки блока цилиндров с блоком выдерживает максимальное давление цикла вплоть до 200 бар. В результате через болты и прокладку передается гигантское усилие на седло буртика

Поэтому очень важно, чтобы усилие передавалось через прокладку на седло строго вертикально (на рис. 1 показан правильный монтаж)

В дальнейшем это поможет избежать обрыва бурта гильзы цилиндра.

Только правильный монтаж гарантирует правильное распределение сил (рис. 1)

Гильзы цилиндра производятся из чугуна. Наряду с массой позитивных характеристик этот материал является хрупким и не выдерживает изгибающих моментов. Если усилие передается даже под небольшим углом, в верхнем конце гильзы цилиндра появляется изгибающий момент, который может привести к излому или обрыву бурта.

Посторонние частицы

Совет: перед запрессовыванием предварительно обработанной гильзы цилиндра следует прервать процесс не доходя несколько миллиметров до поверхности, чтобы при помощи сжатого воздуха удалить возможно попавшие в щель между буртиком и седлом посторонние частицы.

Неровности и перекосы в области седла буртика в блоке цилиндров

Причиной тому служит тенденция к снижению веса двигателей. Чем тоньше стенки картера, тем сильнее перекос. В то же время современные силовые агрегаты обладают большей мощностью, характеризуются более высоким максимальным давлением цикла и вращательным моментом. Так в двигателях с пробегом более 500 000 км могут наблюдаться такие перекосы, что при установке новой гильзы цилиндра необходимо заново обрабатывать седло блока. Плоскопараллельная притирка седла буртика в блоке производится при помощи сверлильно-расточного станка или мобильного лоботокарного инструмента вручную

Важно, чтобы поверхность была строго горизонтальна (см. рис

3, 4), а острая кромка поверхности седла срезана (под углом около 1 x 45°, см. рис. 5). В противном случае велика опасность излома бурта.

Срез острой кромки седла буртика (рис. 5)

Возможность излома при отсутствии среза (рис. 6)

Неподходящая прокладка головки блока цилиндров

Также может стать причиной неправильного распределения сил в области буртика (рис. 7) из-за слишком маленького диаметра либо неверно выбранной высоты прокладки. Наш совет: используйте только оригинальные прокладки, которые предназначены для данной модели двигателя. Более дешевые имитации могут отличаться в размерах и материале от оригинальных прокладок, что приведет к последствиям, затраты на ликвидацию которых окажутся несоизмеримо больше.

Неправильное распределение сил из-за неподходящей прокладки (рис. 7)

Обработка головки блока цилиндров: если канавка не выровнена, силы перераспределятся неправильно (через противопожарный борт) и гильза сломается (рис. 8)

Неправильная обработка

Иногда головка блока цилиндров, например, у некоторых моделей Volvo, имеет канавку по всему периметру, в которую входит противопожарный борт, причем головка и гильза цилиндра не должны соприкасаться. Если вследствие перекоса или повреждения головка блока требует выравнивания, канавка должна быть пропорционально увеличена. В противном случае есть опасность того, что усилие будет направлены не на прокладку, как должно быть, а на противопожарный борт гильзы цилиндра (рис. 8).

Халатность стоит дорого

В противном случае после пуска двигателя сломанная гильза сдвинется в направлении коленчатого вала, и как только место излома окажется на высоте первого поршневого кольца, поршневое кольцо выскочит выше места излома. При обратном ходе поршня он вдавит гильзу цилиндра. Вращающийся коленчатый вал разобьет гильзу, поршень и шатун также будут повреждены. В результате мастер-ремонтник будет иметь дело с шатуном, торчащим со стороны блока цилиндров.

Купить качественные поршневые группы недорого вы можете в нашем магазине. Ознакомьтесь с прайсом продукции на нашем сайте.

  • Как включить омыватели фар на газ 3102

  • Блок управления центральным замком лада гранта где находится

  • Ваз 2107 установка фар противотуманных фар

  • Опель вектра а не горит лампа давления масла

  • Как снять фару на рено симбол

Конструкция детали: что входит в ГБЦ

Поподробнее рассмотрим, из чего состоит ГБЦ.

Первоначально детали головки изготавливались из чугуна. Выбор материала был обусловлен высокой вибронагруженностью и температурным режимом работы двигателя. Чугун обладает высокой механической прочностью и термоустойчивостью. Он не подвержен деформациям и короблению при нагревании. Основной недостаток чугуна – большой удельный вес. Современное материаловедение позволяет использовать сплавы из легких металлов (например, из алюминия), которые отвечают всем вышеперечисленным характеристикам, но обладают меньшей массой.

Герметизация плоскости разъема блока и головки цилиндров осуществляется посредством специальной прокладки. Это сложная деталь, в основу которой входит армированный асбест. Она должна повторять все контуры и каналы головки и при этом выдерживать высокое давление и температуру. Во время крепления болтов головки блока цилиндров необходимо соблюдать заданное усилие и последовательность затяжки. Обычно она осуществляется в несколько этапов и деформирует прокладку в определенных местах.

Что входит в состав ГБЦ?

  • Прокладка создает герметичное соединение и функционирование систем охлаждения и смазки.
  • ГРМ – это газораспределительный механизм, включающий в себя цепь (ремень), связывающую коленвал и распредвал, собственно распределительный вал и клапаны с пружинным механизмом.
  • Корпус головки блока цилиндров называется картером. В нем расположены все детали и механизмы.
  • Резьбовые отверстия для монтажа свечей системы зажигания и форсунок для впрыска топлива.
  • Камера сгорания, в которой происходит рабочий процесс воспламенения горючей смеси, обеспечивающий работу двигателя.
  • Цепь или ремень ГРМ.
  • Привалочные плоскости с отверстиями для крепления впускного трубопровода и выпускного коллектора вместе с датчиками и патрубками системы охлаждения.

Клапаны впуска и выпуска расположены вдоль постели распредвала. При использовании двух клапанов на цилиндр они расположены в один ряд. При использовании четырехклапанной конструкции (два впускных и два выпускных на цилиндр) они располагаются в два параллельных ряда. Ось клапанов имеет отклонение от перпендикуляра к плоскости разъема головки и блока цилиндров, как правило, в 20 градусов.

В передней части головки находится пространство для звездочки газораспределительного механизма цепи (или ремня) и ее успокоителя. Они приводят в движение распредвал. Камеры сгорания расположены над цилиндрами и имеют немного меньший диаметр, чем поршни. Благодаря такому несоответствию на границе блока цилиндров и ГБЦ создается завихрение топливной смеси в конце такта сжатия. Это благоприятствует воспламенению горючего и увеличению мощности двигателя.

Популярные статьи  Как не попадаться на радары «ОСКОН»

Слева по направлению движения автомобиля расположены входные отверстия для монтажа свечей зажигания и форсунок подачи топлива. Они вкручиваются по резьбе и участвуют в процессе работы двигателя. На противоположной стороне находятся площадки для подсоединения впускного и выпускного трубопроводов. Также сюда подходят патрубки, подводящие охлаждающую жидкость к ГБЦ.

Сверху головка блока цилиндров имеет сложную конфигурацию, обеспечивающую расположение элементов газораспределительного механизма. Вдоль центральной оси идут площадки для монтажа вкладышей распредвала. В них помещается сам распредвал и сверху фиксируется крышками с ответными полукольцами подшипников скольжения. В специальные отверстия под распредвалом запрессовываются направляющие втулки клапанов. Над ними крепятся шайбы сложной формы, в которые устанавливаются пружины, удерживающие клапан в поднятом состоянии. Сверху ГБЦ надевается металлическая или силуминовая крышка, закрывающая механизмы.

Из чего еще состоит ГБЦ? В головке блока цилиндров имеются неподвижные элементы, такие как:

  • седла клапанов, обеспечивающие герметичность впускных и выпускных клапанов в закрытом состоянии;
  • направляющие клапанов, задающие вектор их перемещения.

Седла и направляющие запрессовываются с натягом в ГБЦ. В домашних условиях выполнить такую работу очень сложно. Требуется сильный нагрев головки блока цилиндров и глубокое охлаждение ответных деталей перед процессом монтажа. Долгая запрессовка может привести к выравниванию температур и заклиниванию направляющей или клапана. Кроме того, головки из алюминиевого сплава подвержены деформации при нагревании, поэтому перегрев может стать для них фатальным. Для выполнения этой операции лучше обратиться в специализированную мастерскую.

Как правильно подобрать и заменить ГБЦ

БЦПоследовательность затяжки гаек при монтаже ГБЦ

Сама по себе ГБЦ — надежная и долговечная деталь, которая может без каких-либо проблем служить многие годы. Однако на ней установлено множество деталей, неисправность которых может потребовать демонтажа или иных манипуляций с ГБЦ. При нормальной эксплуатации транспортного средства снимать головку без надобности не рекомендуется, так как это приводит к ухудшению качества крепежа, а кроме того, при последующем монтаже необходимо использовать новую прокладку (что ведет к лишним расходам).

О замене ГБЦ придется задуматься в случае серьезных повреждений — сквозных трещин, сколов и отломов, изменении геометрии и т.д. Для замены необходимо выбирать головку той же модели (а главное — каталожного номера), что была установлена на двигателе ранее. «Неродная» головка просто не встанет на свое место и не обеспечит необходимых характеристик двигателя. Однако следует заметить, что ГБЦ других типов нередко используются при тюнинге двигателя, но эта работа гораздо более сложна простой замены деталей и выполняется только профессионалами, поэтому ее здесь мы не рассматриваем.

Головка блока цилиндров приобретается в комплекте с прокладкой и комплектом уплотнителей (для коллекторов, крышки, датчиков и т.д.), применение старых уплотнительных элементов недопустимо! Монтаж новой головки следует выполнять в строгом соответствии с инструкцией по ТО и ремонту транспортного средства, особое внимание следует уделять порядку затяжки гаек/болтов и прилагаемому к ним усилию. Несоблюдение этих рекомендаций может привести к поломке ГБЦ

В дальнейшем ГБЦ требует минимального внимания (чего нельзя сказать об установленных на ней деталях), и при правильном монтаже и бережной эксплуатации она будет обеспечивать надежное функционирование мотора.

Гильзование блока цилиндров

Блок цилиндров (БЦ) гильзоваться на заводе или самостоятельно. В первой ситуации гильзовка блока цилиндров предполагает замену изношенных запчастей. Во втором – пользователями подбираются аналогичные ремонтопригодные элементы, с помощью которых проводится замена втулок во всех цилиндрах, в том числе и изношенных.

БЦБЦБЦБЦБЦБЦБЦБЦБЦ

Монтаж сухой гильзы

Поэтапно монтаж сухой гильзы выглядит следующим образом:

  • БЦ прогревается до достижения температуры 150 градусов по Цельсию;
  • Перед монтажом гильза должна быть холодной, для достижения оптимального температурного режима используется жидкий азот;
  • Элемент обрабатывается спецраствором не допускающем образование конденсата при монтаже гильзы в горячий БЦ;
  • Гильза вставляется в предварительно подготовленное гнездо.

БЦ

Монтаж сложный и простой одновременно. Считается лучшим для достижения максимальной эффективности. Благодаря оптимально подобранным размерам гильза плотно вставляется в гнездо и соприкасается с блоком. Втулка должна входить легко, под собственным весом.

БЦ

БЦ

Если работы проведены правильно, с соблюдением всех норм и требований, двигатель можно эксплуатировать как минимум 100-150 тыс. км.

БЦ

Перед снятием головки цилиндров обратить внимание на следующее:

  • Головку цилиндров снимать только на холодном двигателе.
  • Головка цилиндров для восьмицилиндровых двигателей имеет отличную конструкцию от головок цилиндров, выпущенных после 1978 года для тех же двигателей.
  • При повреждениях привалочной плоскости гоповки цилиндров ее можно профрезеровать.
  • Каждая головка цилиндров фиксируется на блоке цилиндров двумя установочными штифтами и крепится 18 болтами, по 6 болтов на каждый цилиндр.
  • Прокладка головки цилиндров 3.5 и 4.5 литровых двигателей отличаются друг от друга диаметром отверстия цилиндров. Кроме того, конструкция прокладок изменялась в течение года, поэтому при покупке прокладки обязательно указывайте номер двигателя.
  • В процессе эксплуатации подтягивание болтов крепления головки цилиндров не требуется.
  • Крепление головки цилиндров производится только на холодном двигателе.
  • Резьба болтов крепления головки цилиндров покрыта слоем никеля: во избежание повреждения резьбы в блоке при замене использовать только такие болты.
  • Для защиты резьбы рекомендуется использовать пасту «Helicoil».
  • Снятие и установку головки цилиндров можно выполнять на двигателе, установленном на автомобиле.
  • Капот автомобиля поставить в вертикальное положение как при снятии двигателя.
  • Отсоединить провода от аккумуляторной батареи.
  • Слить охлаждающую жидкость из системы охлаждения, отвернув сливные пробки с левой и правой стороны блока цилиндров.
  • Снять топливные трубки.
  • Отвернуть болты крепления выпускных трубопроводов на обоих головках цилиндров.
  • Повернуть коленчатый вал двигателя до ВМТ в 1-м цилиндре. При этом метка на торцевой стороне поверхности блока цилиндров и нулевая отметка на шкиве должны совпасть как показано на рисунке.

БЦ

  • В автомобилях с регулируемой подвеской колес отвернуть четыре болта крепления насоса гидросистемы подвески, снять насос вместе со шлангами и отвести в сторону. Снять детали привода гидросистемы.
  • Краской нанести метки на звездочки распределительных валов и цепь привода, даже если снимается только одна головка цилиндров.

БЦ

  • Отвернуть болт крепления звездочки на распределительном валу, удерживая распределительный вал в средней части от проворачивания ключом в средней части или между зубьями звездочки и цепью привода поставить стопор соответствующей формы. Болт крепления до конца не отворачивать.
  • Снять звездочку с распределительного вала, при необходимости, легкими ударами молотка с пластмассовой рабочей поверхностью, затем отвернуть болт крепления звездочки. Во избежание соскакивания цепи с других звездочек цепь закрепить.
Популярные статьи  Фильтр салона Гранта: как заменить салонный фильтр Лада Гранта

Автозапчасти и СТО

Обычным автолюбителям, совершенно не обязательно знать порядок работы цилиндров двигателя. Ну, работает и работает. Да, с этим трудно не согласится. Не нужно до того момента, пока вы не пожелаете своими руками выставить зажигание или не займетесь регулировкой зазоров клапанов.

Не будет лишним знание о порядке работы цилиндров двигателя автомобиля, когда вам нужно будет подсоединить высоковольтные провода к свечам, либо трубопроводы высокого давления у дизеля. А если вы затеете ремонт головки блока цилиндров?

Ну согласитесь, смешно будет ехать на автосервис для того, чтобы правильно установить ВВ провода. Да и ехать-то как? Если двигатель троит.

Что значит порядок работы цилиндров двигателя?

Последовательность, с которой чередуются одноименные такты в разных цилиндрах и называется порядком работы цилиндров.

От чего зависит порядок работы цилиндров? Есть несколько факторов, а именно:

— расположение цилиндров двигателя: однорядное или V-образное; — количество цилиндров; — конструкция распредвала; — тип и конструкция коленвала.

Рабочий цикл двигателя

Рабочий цикл двигателя состоит из газораспределительных фаз. Последовательность этих фаз должна равномерно распределяться по силе воздействия на коленчатый вал. Именно в этом случае происходит равномерная работа двигателя.

Обязательным условием является то, что цилиндры, работающие последовательно, не должны находиться рядом. Для этого и разрабатываются производителями двигателей, схемы порядка работы цилиндров двигателя. Но, во всех схемах порядок работы цилиндров начинает свой отсчет с главного цилиндра №1.

Газораспределительной фазой называют момент, в который начинается открытие и заканчивается закрытие клапанов. Измеряется фаза газораспределения в градусах поворота коленчатого вала по отношению к верхней и нижней мёртвым точкам (ВМТ и НМТ).

На протяжении рабочего цикла в цилиндре воспламеняется смесь топлива и воздуха. Промежуток между воспламенениями в цилиндре оказывает непосредственное влияние на равномерность работы мотора. Двигатель работает максимально равномерно при наименьшем промежутке воспламенения.

Данный цикл непосредственно зависит от количества цилиндров. Чем большим является число цилиндров, тем меньшим будет интервал воспламенения.

Порядок работы цилиндров у разных двигателей:

У двигателей одного типа, но разных модификаций, работа цилиндров может отличаться. Например, двигатель ЗМЗ. Порядок работы цилиндров двигателя 402 – 1-2-4-3, в то время как порядок работы цилиндров двигателя 406 – 1-3-4-2.

Если углубится в теорию работы двигателя, но так, чтобы не запутаться, то мы увидим следующее. Полный рабочий цикл 4-х тактного двигателя проходит за два оборота коленвала. В градусах это равно 720. У 2-х тактного двигателя 3600.

Колена вала смещают на определенный угол для того, чтобы вал находился под постоянным усилием поршней. Этот угол напрямую зависит от количества цилиндров и тактности двигателя.

— Порядок работы 6 цилиндрового рядного двигателя 1-5-3-6-2-4 (интервал между воспламенением составляет 1200).

— Порядок работы 8 цилиндрового V-образного двигателя 1-5-4-8-6-3-7-2 (интервал между воспламенениями 900).

— Существует, например, порядок работы 12 цилиндрового двигателя W-образного: 1-3-5-2-4-6 – это левые головки блока цилиндров, а правые: 7-9-11-8-10-12

Для того, чтобы вам был понятен весь этот порядок цифр, рассмотрим пример. У 8 цилиндрового двигателя ЗиЛ порядок работы цилиндров следующий: 1-5-4-2-6-3-7-8. Кривошипы расположены под углом 900 .

То есть если в 1 цилиндре происходит рабочий цикл, точерез 90 градусов поворота коленвала, рабочий цикл происходит в 5 цилиндре, и последовательно 4-2-6-3-7-8. В нашем случае один поворот коленвала равен 4 рабочим ходам. Естественным образом напрашивается вывод, что 8 цилиндровый двигатель работает плавне и равномернее, чем 6 цилиндровый.

Скорее всего, глубокое знание порядка работы цилиндров двигателя вашего автомобиля, вам не понадобится. Но общее представление об этом иметь необходимо. А если вы задумаете произвести ремонт, например головки блока цилиндров, то эти знания лишними не будут.

Особенности алюминиевого двигателя

Алюминиевые сплавы значительно мягче чугуна, поэтому для придания блоку необходимой жёсткости, его несущие стенки делают более толстыми, добавляют для жёсткости ребристую систему. Алюминий обладает более высоким коэффициентом температурного расширения, это требует более строгого контроля за зазорами между деталями двигателя. С целью снижения веса, в современных автомобилях поршни часто изготавливаются из алюминиевых сплавов, а поверхность цилиндров из других металлов.

БЦ

Для усиления износостойкости стенок цилиндров применяют специальные технологии, позволяющие в процессе отливки блока цилиндров повысить в поверхностном слое процентное содержание кремния, удаляя при этом с помощью химических реакций алюминий. Это позволяет в разы увеличить уровень износостойкости стенок цилиндров сравнительно с изделиями, изготовленными из чугуна.

Чтобы снизить коэффициент трения, которое возникает между алюминиевым блоком и поршнями, последние покрывают тонким слоем железа.

БЦ

Основные дефекты и неисправности блока цилиндров двигателя

Начнем с того, что существует два вида блоков цилиндров:

  • чугунные БЦ;
  • блоки из алюминиевых сплавов;

Как правило, блоки из чугуна дополнительно упрочнены при помощи графита, а облегченные изделия из алюминия делают гильзованными (в блок вставляется гильза из чугуна). Также существуют алюминиевые блоки цилиндров без гильз. В состав сплава включен кремний, который значительно упрочняет блок.

Что касается гильзованных блоков, гильзы бывают «мокрыми» и «сухими». В первом случае охлаждающая жидкость напрямую контактирует с гильзой, тогда как во втором гильза плотно запрессована в тело блока во время изготовления.

Так или иначе, каждое решение имеет свои плюсы и минусы, а также в процессе эксплуатации возникают различные повреждения и дефекты блока цилиндров или дефекты гильз блока (в зависимости от типа БЦ).

Ремонт блока цилиндров необходимо начинать с установления причины неисправностей и дефектовки. Зачастую основной проблемой на моторах с большим пробегом является износ поверхности цилиндра или гильзы. На поверхности (зеркале) цилиндра появляются задиры, могут образоваться трещины, раковины и т.д.

Также нередко возникает износ цилиндров по направлению оси коленвала. Как правило, к повреждениям цилиндров на «свежем» моторе приводит перегрев двигателя или гидроудар, а также снижение уровня или значительная потеря свойств моторного масла.

Реже причиной дефектов блока становится неожиданное разрушение поршневых колец и другие непредвиденные поломки. Еще добавим, что в БЦ часто происходит деформация постели подшипников коленвала и т.п.

  • Что касается износа поверхностей цилиндров, в этом случае такой износ зачастую является «естественным», то есть становится результатом эксплуатации двигателя в нормальных рабочих режимах. Сам ремонт цилиндров в этом случае зачастую предполагает расточку и хонингование цилиндра (нанесение хона). Это позволяет убрать эллипсность цилиндра, удалить царапины и задиры на зеркале.
  • Более сложным случаем можно считать обрыв шатуна, так как повреждения обычно более серьезные. Также причиной возникновения дефектов блока является и обрыв клапана, разрушение седла клапана и т.д. Результат — задиры на поверхности цилиндра и другие повреждения. Также в списке частых неисправностей следует выделить трещины блока или гильзы.
  • Еще добавим, что существуют так называемые «скрытые» проблемы, то есть определить дефекты визуально в рамках поверхностного осмотра может быть затруднительно. При этом неквалифицированный ремонт, который ограничен банальной заменой изношенных частей, все равно приведет к тому, что двигатель потребуется разбирать повторно через несколько сотен или тыс. километров пробега.
Популярные статьи  Как заменить радиатор печки на ВАЗ 2114?

К указанным «скрытым» дефектам, прежде всего, следует отнести деформацию блока цилиндров. Зачастую такая деформация является следствием нарушения технологии в процессе изготовления блока. Простыми словами, если в блоке не снять внутреннее напряжение, возникнет деформация.

Кстати, данная проблема больше присуща блокам из чугуна. Также к деформации блока (как чугунного, так и алюминиевого) может привести перегрев двигателя или его неравномерный нагрев во время эксплуатации.

Мифы

Есть несколько неверных или не точных фактов, которые передаются из уст в уста об алюминиевой посуде. Самым главным из них является миф о вредности такого сплава. При правильной обработке казана на его поверхности образуется пленка, которая не дает еде пригорать, и предотвращает выделение вредных веществ. К тому же качественная посуда проходит тестирования и проверки.

Второй миф связан с недолговечностью алюминиевой посуды. Многие ошибочно предполагают, что такой казан может легко расплавиться.

Но добиться такого от качественной литой посуды просто невозможно.

Третий домысел говорит о плохом качестве еды, которую приготовили в алюминиевом казане. Главной особенностью такой посуды является эффект томления. Да, чугунный казан лучше держит тепло, долго нагревается и остывает. Но и алюминиевая посуда справляется с этой задачей отлично. То есть пища идеально приготовиться, если выдерживать необходимый температурный режим.

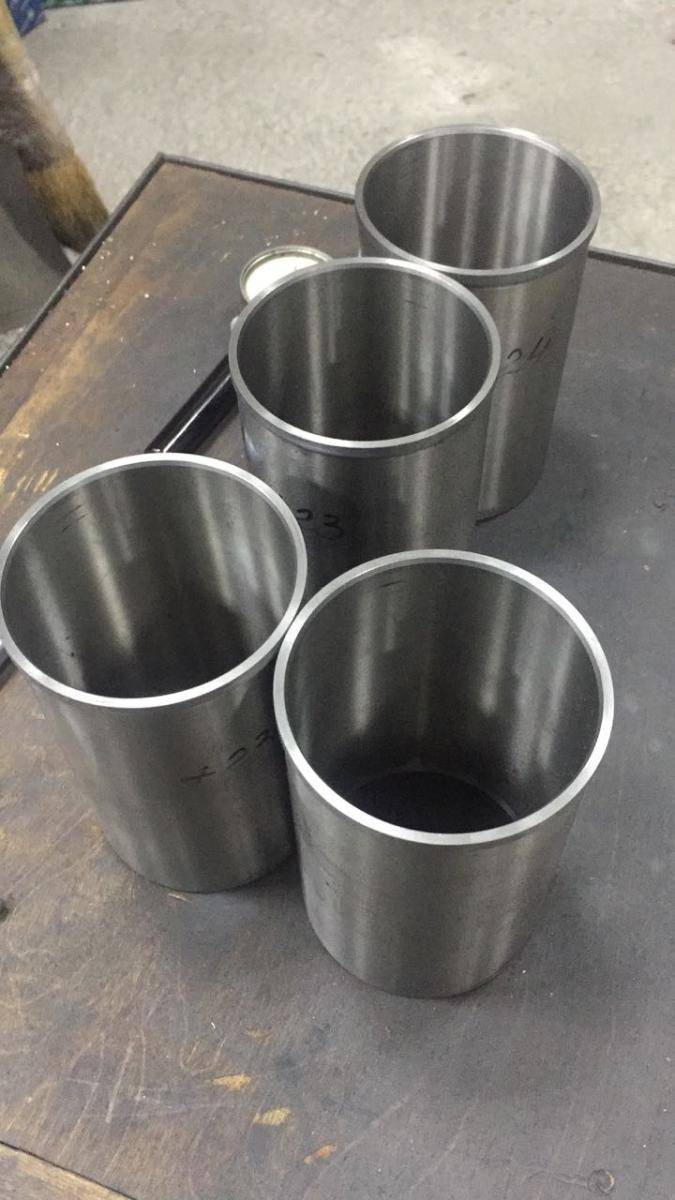

Гильзы

Гильзы применяются в блоках из алюминиевых сплавов, так как алюминий менее стоек к нагрузкам и тяжелым температурным режимам, в отличие от чугуна. Они бывают съемными и несъемными. Последние выполняются путем запрессовки в блок. Также гильзы делят на «мокрые» и «сухие». «Мокрыми» называют гильзы, которые непосредственно соприкасаются своими стенками с охлаждающей жидкостью в рубашке охлаждения блока. Таким образом, достигается лучшее охлаждение. «Мокрые» гильзы легко заменить. Часто их применяют на сельхозтехнике, тягачах и другом спецтранспорте.

Гильзы

«Сухие» гильзы чаще всего несъемные и запрессованы в тело цилиндра, что обеспечивает цельность и жесткость всего блока. Но «сухие» гильзы хуже отводят тепло, чем «мокрые».

Материал изготовления блока цилиндров

Чугун – традиционный материал, из которого до недавнего времени изготавливались блоки. Чугун применяется с добавками: никель, хром. Положительные качества чугунного блока цилиндров: меньшая чувствительность к перегреву, жёсткость, необходимая при высокой степени форсировки двигателя. Минус – большая масса, которая влияет на динамику легкового автомобиля.

Алюминий – занимает второе место в изготовлении блоков цилиндров. Положительными качествами алюминиевого блока являются: лёгкость и лучшее охлаждение. Как недостаток отмечается проблема с подбором материала, из которого должен выполняться цилиндр.

В современных условиях, для изготовления цилиндров в алюминиевые блоки цилиндров двигателя разработаны технологии: Locasil – запрессовка гильз из алюминий — кремния, Nicasil – в виде никелевого покрытия на алюминиевой поверхности блока цилиндров.

Недостатком никасиловой технологии считается то, что при прогаре поршня или обрыве шатуна, никелевое покрытие выходит из строя и блок цилиндров не подлежит ремонту. Он меняется в сборе. В отличие от чугунного, который подвергается расточке и гильзованию ремонтным комплектом.

Блок цилиндров из магниевого сплава сочетает в себе твердость чугунного, и лёгкость алюминиевого. Но, такой блок очень дорогое удовольствие и на конвейерном производстве не применяется.

Каждый из материалов имеет свои плюсы и минусы, поэтому однозначно заявлять какой из них лучше, некорректно.

Устройство блока цилиндров

Блок цилиндров двигателя должен удовлетворять следующим требованиям: обеспечение соосности всех постелей, а также соблюдение равного диаметра постелей. Также существуют блоки, в которых эти требования не соблюдаются, но это только специальные и экспериментальные конструкции.

Как мы заметили ранее, блок цилиндров является основой для других агрегатов. Его основные детали следующие:

  • Цилиндр двигателя. Чем они больше, чем мощнее мотор. Объем суммируется и конечная цифра озвучивается в характеристиках автомобиля. Главной деталью цилиндров являются гильзы, которые бывают двух типов. Первый тип используется только в алюминиевых блоках – это впрессованные непосредственно в блок цилиндров гильзы. Второй тип – съемные гильзы. Они бывают «сухие» и «мокрые».
  • Головка блока. Состоит из мест для крепления ремня ГРМ, камеры сгорания, отверстий для свечей, впускных и выпускных каналов, а также рубашки охлаждения и каналов смазки. Крепится головка сверху самого блока цилиндров. Но если другие агрегаты в автомобиле крепят просто «на глаз», то есть до того момента когда болт не повернуть, то здесь болты затягивают с помощью динамометрического ключа. У каждого автомобиля свои параметры и схемы для затяжки, которые нельзя нарушать.
  • Картер. Во всех двигателях внутреннего сгорания картеры можно назвать именно частью блока, а не навесным агрегатом. Представляет собой корпус для кривошипно-шатунного механизма. Крепят картера снизу блока цилиндров, для защиты закрывают специальные поддоном.

Какими бы надежными ни были двигатели внутреннего сгорания, рано или поздно их ресурс подходит к концу. Особенно это касается ДВС старых автомобилей ВАЗ. Гильзовка блока цилиндров – одна из частых операций, которая производится в ходе капитального ремонта двигателя.

О гильзе

Это неотъемлемая составляющая любого двигателя внутреннего сгорания с чугунным или алюминиевым блоком. Гильза является съемной втулкой, что устанавливается в блок цилиндров. Она выполняет роль стенок, в которых двигается поршень. Размеры гильзы определяют рабочий объем цилиндра и камеры сгорания. Процесс установки данной втулки в блок называется гильзовкой. Операция производится после тщательной подготовки, с применением специального оборудования.
