Геометрическая проходимость автомобиля

Класс транспортного средства по проходимости

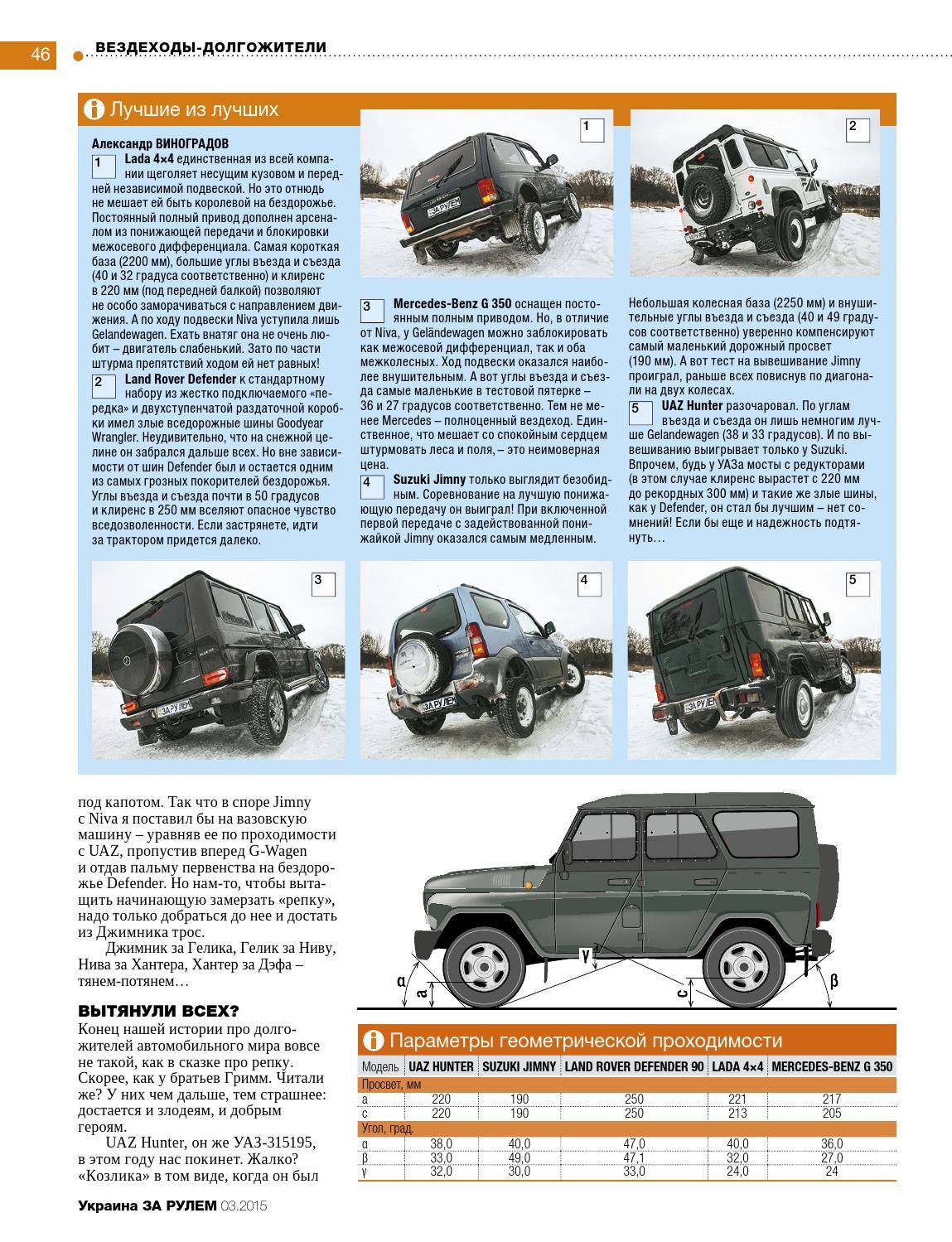

Геометрическая проходимость автомобиля

Проходимость автомобиля — это показатель, который отвечает за возможность езды на ТС по бездорожью.

По этому свойству машины относят к разным классам.

Обратите внимание!

Внедорожники рамной конструкции — автомобили с наивысшей степенью проходимости. Особенность – наличие несущего остова (рамы) авто, на которой крепятся все главные механизмы (двигатель, подвеска, трансмиссия).

Если в обычных автомобилях главную несущую роль играет кузов, то во внедорожниках – это специальная рама. Яркие примеры рамных внедорожников:

  • Toyota Land Cruiser;
  • Hummer;
  • Mitsubishi Pajero;
  • Land Rover Defender.

S.U.V. — универсальное по проходимости ТС с несущим кузовом. SUV официально считается легким грузовиком, но предназначен для повседневной езды в качестве пассажирского авто. К этой категории относятся:

  • Chevrolet TrailBlazer;
  • Toyota C-HR;
  • Range Rover.

Геометрическая проходимость автомобиля

К подклассу SUV отнесены кроссоверы (СUV) — облегченный вариант SUVа с несущим кузовом. В народе получил название «паркетный джип» за внешнее сходство с настоящими внедорожниками, по показателям проходимости серьезно уступает старшему брату. СUV могут быть как моно-приводными, так и полноприводными. Примеры CUV:

  • Nissan Terrano;
  • Mazda CX-7;
  • Mitsubishi Outlander;
  • Toyota RAV4.

Далее идут всевозможные седаны, хэтчбеки, купе, кабриолеты, лимузины и минивены— подробно ТС этих классов рассматривать не имеет смысла, т. к. проходимость у них довольно низкая. Такие авто предназначены для городской езды или по трассе. Комфортное передвижение на них по бездорожью практически невозможно, если это не участие в раллийных соревнованиях.

Увеличение геометрической проходимости

Увеличение геометрической проходимости автомобиля может производиться в несколько этапов, и владелец автомобиля обычно ограничивается необходимым минимумом переделок, который позволяет обеспечить уверенную поездку по тем дорогам, по которым он обычно ездит.

Владельцы первых автомобилей «Жигули» самостоятельно обрезали заднюю юбку, которая сильно уменьшала угол съезда автомобиля, особенно груженого. Впоследствии на заводе в конструкцию задней юбки внесли необходимые изменения.

В некоторых случаях достаточно ограничиться установкой более жёстких передних стоек и усиленных задних пружин или рессор. Например, на «Жигули» с кузовом седан устанавливались более жесткие пружины от автомобиля «Жигули» с кузовом универсал.

Такой переделке или «лифтингу» часто подвергаются джипы и пикапы. Эти автомобили конструктивно лучше других приспособлены для движения по плохим дорогам, поэтому именно такие автомобили чаще всего подвергаются переделке с целью повышения проходимости см.Рис.1.

Рис.1. «Лифтингу» часто подвергаются джипы и пикапы

В общем, повышение геометрической проходимости производится несколькими основными способами и их комбинациями:

  • Установка колёс повышенного диаметра (повышает клиренс или увеличивает дорожный просвет, увеличивает угол въезда и угол съезда, улучшается продольная и поперечная проходимость);

  • Установка более жёстких передних стоек и усиленных задних пружин или рессор (не влияет на клиренс в случае неразрезных мостов, увеличивает угол въезда и угол съезда, улучшается продольная и поперечная проходимость, уменьшает раскачку кузова при прохождении неровностей);

  • Установка специального переднего бампера без нижней юбки. Нередко такой бампер выполняется из металла, а не из пластика. Такой бампер позволяет установить лебёдку, защиту радиатора и фар, а также усы для сматывания троса (существенно повышает угол въезда, облегчая преодоление препятствий);

  • Установка расширителей арок позволяет существенно увеличить ходы подвески и установить колёса большого диаметра. Вместе с тем расширители арок достаточно эффективно защищают от грязи (увеличивают ходы подвески, позволяя колёсам не отрываться от земли при проезде даже крупных неровностей);

  • Увеличение угла съезда путём перемещения топливного бака из под днища багажника в багажник;

  • Уменьшение заднего свеса путём обрезки задней части кузова (существенно повышает угол съезда, облегчая преодоление препятствий);

  • Комбинация перечисленных выше способов позволяет модифицировать серийный автомобиль так, что он становится пригодным для преодоления весьма серьёзного бездорожья.

Плюсы и достоинства повышения геометрической проходимости:

  • Повышение геометрической проходимости автомобиля позволяет ему проезжать через препятствия,  не задевая за них деталями шасси или кузова;

  • Установка усиленного бампера позволяет дооснастить автомобиль лебёдкой и защитить радиатор и фары;

  • Установка более жёстких передних стоек и усиленных задних пружин или рессор позволяет приподнять кузов, увеличивая углы въезда и съезда. Кроме того, более жёсткие стойки, пружины или амортизаторы уменьшают раскачку кузова и предотвращают тем самым задевание кузова за неровности дороги;

  • Практически все необходимое для повышения геометрической проходимости выпускается как самими производителями автомобилей, так и независимыми фирмами. Установка дополнительного оборудования может быть произведена самостоятельно или же в условиях мастерской или в автосервисе. Чаще всего используются штатные места крепления, реже требуется подгонка.

Минусы и недостатки повышения геометрической проходимости:

  • При установке более жёстких передних стоек и усиленных задних пружин или рессор снижается комфорт для водителя и пассажиров модернизированного автомобиля. Снижение комфорта становится особенно заметно на дорогах с усовершенствованным покрытием;

  • При увеличении геометрической проходимости увеличивается расположение центра тяжести автомобиля, что негативно сказывается на его устойчивости при движении на высоких скоростях;

  • При установке на автомобиль больших колёс со «злым протектором» существенно снижается акустический комфорт. Снижение акустического комфорта становится особенно заметно при движении по дорогам с усовершенствованным покрытием.

При движении по слабонесущим и пластичным грунтам, а также по снегу определённую роль играет вес самого автомобиля.

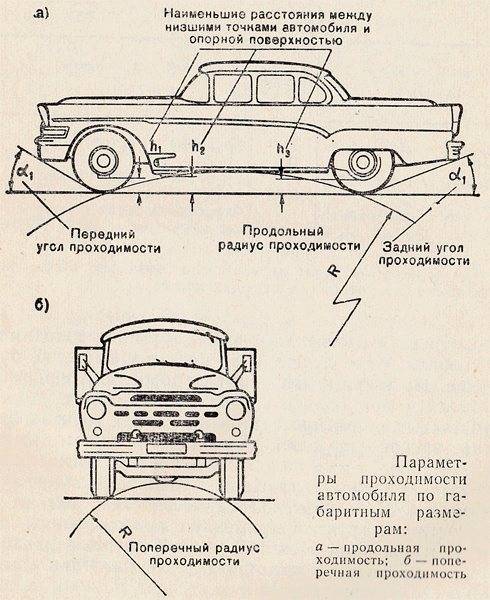

Угол поперечной проходимости

 фото: Erik Lando/flickr.com

Второй важный показатель, влияющий на геометрию автомобиля. Термин малоизвестен в широких кругах автомобилистов, но не менее важен по своему значению. Он обозначает расстояние от земли до самой низкой точки автомобиля между колесами (нижними точками элементов подвески, приводов, крепежей и других агрегатов).

Зачастую производители используют либо лучший параметр, либо общую концепцию дорожного просвета в любой точке автомобиля.

Условно говоря, этот параметр обозначает самую низкую точку в районе осей. Одно замечание: речь идет не об элементах на самих колесах, таких, к примеру, как крепление амортизаторов.

Поперечный дорожный просвет в автомобиле с подвеской на неразрезных ведущих мостах ограничен наличием корпуса дифференциала. В случае независимой подвески (разрезной мост) клиренс ограничивают элементы самого шасси (рычаги, сайлент-блоки и так далее).

Популярные статьи  Ошибка P0380 – неисправность в цепи свечей накаливания

Чаще всего автомобили с независимой подвеской имеют больший дорожный просвет, чем автомобили с зависимой подвеской (неразрезным мостом). Это относится к транспортному средству, как загруженному, так и без груза (в первом случае подвеска сжата, во втором – разжата).

Когда автомобиль с независимой подвеской проезжает через неровность, дорожный просвет меняется. Под жесткой осью дорожный просвет всегда постоянен. Стоит также отметить, что дорожный просвет не всегда соотносится с центром оси. В некоторых автомобилях корпус дифференциала моста может быть расположен немного в стороне (левее или правее).

Hummer H1 является ярким примером преимуществ независимой подвески. В специализированном универсальном автомобиле для самых тяжелых условий она все же лучше, чем зависимый вариант

На практике дорожный просвет хоть и является важным параметром, но не только он определяет возможности автомобиля в полевых условиях. Также нет и определенного правила, что лучше на автомобиле – независимая или зависимая подвеска. Потому что многое в реальной жизни будет зависеть от того, как автомобиль используется.

Например, зависимая подвеска и высокий дорожный просвет будут лучше работать в колеях. С другой стороны, при динамичном движении на крупных неровностях зависимая подвеска гарантирует, что дорожный просвет не всегда будет постоянным и шанс удариться о препятствие элементом подвески у такого автомобиля будет ниже. Плюс водитель сможет с большей точностью и шансом маневрировать между препятствиями, не задевая их. Особенно актуально при наличии камней и других серьезных препятствий на дороге.

Правила измерения геометрии кузова автомобиля

  • Перед про­вер­кой гео­мет­рии авто­мо­биль дол­жен сто­ять ров­но. Колё­са долж­ны быть нака­че­ны с оди­на­ко­вым дав­ле­ни­ем. В кон­струк­ции неко­то­рых лине­ек при­сут­ству­ет уро­вень, для удоб­ства рас­по­ло­же­ния линей­ки парал­лель­но плос­ко­сти маши­ны. Это быва­ет необ­хо­ди­мым, когда есть кон­крет­ные дан­ные рас­сто­я­ний меж­ду кон­троль­ны­ми точ­ка­ми для изме­ри­тель­ной линей­ки. Нуж­но учи­ты­вать, что в неко­то­рых руко­вод­ствах по ремон­ту пока­за­ны рас­сто­я­ния для изме­ри­тель­ной линей­ки (зна­че­ни­я­ми на шка­ле линей­ки), а в дру­гих рас­сто­я­ния от точ­ки к точ­ке (фак­ти­че­ское рас­сто­я­ние). Это могут быть раз­ные зна­че­ния.
  • Таким обра­зом, для пра­виль­но­го изме­ре­ния, линей­ка долж­на рас­по­ла­гать­ся парал­лель­но кузо­ву, ина­че пока­за­ния будут некор­рект­ны­ми (опять же, если осу­ществ­ля­ет­ся срав­не­ние с дан­ны­ми рас­сто­я­ний для её шка­лы). Для это­го ино­гда ука­за­те­ли линей­ки долж­ны быть выдви­ну­ты на раз­ную дли­ну. В этом слу­чае пока­за­ния на шка­ле линей­ки могут не сов­па­дать с реаль­ным рас­сто­я­ни­ем и тре­бу­ют допол­ни­тель­но­го заме­ра рулет­кой меж­ду ука­за­те­ля­ми. Когда ука­за­те­ли выдви­ну­ты на оди­на­ко­вую дли­ну, то зна­че­ние на шка­ле сов­па­да­ет с фак­ти­че­ским.
  • Изме­ре­ния дела­ют­ся по фик­си­ро­ван­ным точ­кам кузо­ва, таким как бол­ты, разъ­ёмы или отвер­стия и пр.
  • Каж­дое изме­ре­ние долж­но про­ве­рять­ся с помо­щью двух допол­ни­тель­ных кон­троль­ных точек.
  • Луч­ше изме­рять более длин­ные рас­сто­я­ния. Так мож­но полу­чить наи­бо­лее досто­вер­ную кар­ти­ну сме­ще­ния струк­тур­ных эле­мен­тов.
  • В неко­то­рых слу­ча­ях изме­ре­ние и срав­не­ние дли­ны двух про­ти­во­по­лож­ных сто­рон дают луч­шее пред­став­ле­ние о дефор­ма­ции, чем диа­го­наль­ные изме­ре­ния. Нуж­но исполь­зо­вать диа­го­наль­ные заме­ры в сово­куп­но­сти с заме­ра­ми дли­ны.
  • При изме­ре­нии и ремон­те раз­ре­ша­ет­ся опре­де­лён­ный допуск (сум­мар­ный допуск не более 3 мм). Допуск в 3 мм был дол­гие годы раз­ре­шён при про­из­вод­стве авто­мо­би­лей. В сего­дняш­ние дни мно­гие про­из­во­ди­те­ли изго­тав­ли­ва­ют кузо­ва с нуле­вым допус­ком.
  • Изме­ре­ние рас­сто­я­ния меж­ду отвер­сти­я­ми оди­на­ко­во­го диа­мет­ра дела­ют­ся от цен­тра к цен­тру, либо от края к краю. Рас­сто­я­ние меж­ду креп­ле­ни­я­ми дела­ет­ся от цен­тра к цен­тру (к при­ме­ру, меж­ду цен­тра­ми голо­вок бол­тов).
  • Рас­сто­я­ние меж­ду отвер­сти­я­ми раз­но­го раз­ме­ра про­из­во­дит­ся дву­мя изме­ре­ни­я­ми. Пер­вый замер дела­ет­ся меж­ду внут­рен­ни­ми кра­я­ми отвер­стий, вто­рой дела­ет­ся меж­ду наруж­ны­ми кра­я­ми отвер­стий. Далее два полу­чив­ши­е­ся зна­че­ния сум­ми­ру­ют­ся и сум­ма делит­ся на 2. Резуль­та­том будет рас­сто­я­ние меж­ду цен­тра­ми отвер­стий раз­но­го раз­ме­ра.

Что означает термин «геометрия кузова»

Однозначного определения этого понятия не существует, но общепринятым считается следующее: геометрия кузова – это некая совокупность расстояний, принятая для кузова конкретной модели автомобиля между контрольными точками. Узнать о локации таких контрольных точек можно их техпаспорта транспортного средства. Диагностика геометрии кузова, то есть определение расстояний между КТ позволяет узнать, насколько точным является взаимное расположение кузовных деталей, а также основных агрегатов, механизмов и узлов автотранспортного средства.

Производя проверку правильности кузовной геометрии (например, на предмет участия авто в серьёзном ДТП), следует первостепенное внимание обращать на следующие составляющие:

  • ширину колеи машины (передней и задней в отдельности);
  • межосевое расстояние (колёсную базу);
  • размеры моторного отсека и багажного отделения;
  • длину лонжеронов и расстояние между ними;
  • размеры оконных/дверных проёмов.

Необходимо понимать, что даже незначительные расхождения между фактическими и паспортными размерами способны оказать негативное воздействие на эксплуатационные характеристики машины, которые в среднесрочной перспективе могут перерасти в довольно серьёзные проблемы. В частности, повреждения, связанные с нарушением геометрии кузова автомобиля, сказываются на ухудшении манёвренности ТС, а это в свою очередь оказывает негативное влияние на безопасность вождения.

Так что проверка именно этой компоненты при покупке автомобиля с пробегом должна быть обязательной, хотя на практике её часто игнорируют. Впрочем, только небольшой процент автовладельцев знает, как правильно выполнять такую проверку. Попробуем восполнить этот пробел в их знаниях.

Восстановительные работы

Кузовные ремонтные процедуры выполняются с помощью стапельного оборудования. Процесс контролирует универсальное электронное диагональное измерительное системное решение, демонстрирующее высокую точность. Суть данного процесса заключается в том, чтобы каждая из контрольных точек совпадала с заводскими данными.

Стапель является незаменимым оборудованием для исправления кузовной геометрии. Данное оборудование может быть напольным, платформенным или же рамным. Наиболее продвинутыми и универсальными являются напольные варианты. Стапельное оборудование оказывает влияние на деформированный кузов по трем направлениям. Потому результаты такого восстановления весьма точны. Стапели сейчас получили широкое распространение. Если когда то эту работы выполняли жестянщики с молотками на протяжении нескольких дней, то с помощью стапельного оборудования можно уложиться в один день. С его помощью можно вытянуть даже самые сложные деформации. Выравниваются также и серьезные изломы кузова, а также есть возможность убрать помятость капота и других частей транспортного средства.

Как проверить геометрию кузова автомобиля

Проверка геометрии кузова возможна несколькими различными способами. Машина ставится обязательно ровно, воздух в колёсах — доводится до нормальных пределов (стандартные заводские значения). Замеры проводятся на основании неизменных точек остова (предпочтительно самых удалённых), с использованием не менее двух вспомогательных контрольных отверстий. Это даёт возможность получить наиболее достоверную картину смещения.

Геометрическая проходимость автомобиля
Проверка контрольных точек на кузове

Визуально

Подобным методом сначала проверяют стёкла. Если на них имеются горизонтальные трещины, это один из явных признаков нарушения. После этого специалист приседает на корточки, осматривая борта — продольную часть машины. Таким способом лучше выявляются все зазоры и неровности, образовавшиеся между панелями. Очевидно, что визуально оценить корпус способен только мастер. Неопытный человек, даже при большом желании ничего обнаружить не сумеет.

Популярные статьи  Сколько клапанов в двигателе лучше: 8 или 16

Рулеткой

Как проверить кузов рулеткой — сначала находят заводские данные по удалённым контрольным точкам. При выполнении расчётов обязательно учитывают их диаметр, чтобы правильно провести измерение — беря за основу середину или крайние части отверстий. Если штатные величины геометрии отсутствуют, в качестве эталона используют параметры такого же автомобиля, только неповреждённого.

Популярные марки:

Volkswagen Polo

Инструментами

Безусловно, одним из эффективных инструментов для замера проверочных точек помимо линейки является уровень. Им оснащаются также некоторые измерительные рулетки, позволяющие одновременно диагностировать состояние плоскостей автомобиля. Также замеры осуществляются штангенциркулем и масштабной телескопической рейкой. Первый инструмент вычисляет правильность расположения колёс относительно друг друга, а второй — проверяет наличие деформации кузова.

В автосервисе

Однако какими идеальными не были инструменты, до качества стационарного оборудования им далеко.

Показания передаются на большой экран, где создаётся трёхмерная модель и данные сравниваются со штатными величинами. Таким способом удаётся выявить дефекты с 99-процентной точностью.

Особенности маневрирования

Водители-дальнобойщики обладают специфической подготовкой: уверенно входят в повороты на трассе и во время перемещений по городу, при прохождении перекрестков, потому что движения отработаны до автоматизма на специальных дорожках автодрома, как показано на этом видео:

Такой термин, как радиус разворота фуры должен учитываться при разработке подъездных путей к складским помещениям и местам разгрузки крупнотоннажного автомобильного транспорта. А разворотная площадка для фуры должна соответствовать утвержденным стандартам, чтобы большегрузный автомобиль мог уверенно маневрировать на выделенной для этих целей территории.

Таблица ширины площадки для ТС (транспортных средств)

Тип авто Длина ТС в м Ширина площадки, м
Камаз 10 22
Еврофура 18 38

Радиус разворота еврофуры

Европейские стандарты регламентируют ограничения по длине, например, для седельного автопоезда этот параметр – 16,5 метра. Размеры полуприцепа: 12 м от оси ССУ до кормовой части и 2,1 м до переднего бампера.

Стандартный радиус разворота еврофуры, например, на 180 или 360 градусов внутри воображаемой площади, которая составлена двумя окружностями с R = 12,5 м и 5,3 м, должен свободно выполняться при условии, что выступающие части машины не пересекают обозначенные границы во время маневрирования.

Геометрическая проходимость автомобиля
Схематическое изображение радиуса разворота фуры

Радиус поворота «американца»

Тягачи с полуприцепами, разработанные американскими конструкторами, называют траками, а маневренность, особенно во время проезда по городу, ограниченная из-за большого линейного размера. Для поворота на 90 градусов такому крупногабаритному транспортному средству требуется в 2 раза больше радиуса, чем европейским аналогам. Поэтому иногда приходится видеть такие ситуации, как на фото.

Неправильный разворот фуры

В городской черте такие автомобили не могут осуществлять безаварийное движение, чтобы постоянно не нарушать ПДД, затрудняют перемещение другого автотранспорта, т. к. их длина не соответствует европейским стандартам. Владельцы легковых автомобилей вынуждены держаться на расстоянии от «американцев», чтобы не попасть под удар разворачивающегося «монстра».

Эксплуатация автомобиля с нарушенной геометрией: возможные последствия

Эксплуатировать машину со смещённым корпусом опасно! Касается это повреждения лонжеронов, балки, рам, подрамников. Кроме того, что это повышает ежедневный расход владения машиной, приводя к увеличению потребления горючего, ещё существенно влияет на безопасность.

Если по кузову есть недочеты, это приводит к неравномерному износу шин. Объясняется такая ситуация тем, что шасси крепится к интегрированному силовому каркасу. Корпус, таким образом, задаёт точность расположения узлов ходовой части машины. После серьёзной аварии точки отклоняются от стандарта, что не позволяет выставить правильные углы схода/развала.

5 важнейших факторов, влияющих на проходимость

В статье под названием «теория проходимости» были подробно рассмотрены различные параметры, напрямую связанные с проходимостью. Сейчас же выделим 5 факторов, влияющих на проходимость автомобиля в первую очередь.

Шины. Даже обычный переднеприводный автомобиль на подходящей для конкретных условий внедорожной резине может оказаться более проходимым по сравнению с полноценным внедорожником, но на обычных дорожных покрышках. Вообще что касается внедорожной резины, то тут много специфических моментов и тонкостей. Например, для неглубокой грязи лучше подойдут узкие шины с развитыми грунтозацепами, а для движения по слабонесущим грунтам предпочтительнее окажутся более широкие покрышки, рассчитанные на более низкое давление. Т.е. подходящая для конкретных условий внедорожная резина — это важнейший залог проходимости.

Привод. Сюда мы отнесем собственно тип привода (неполный, полный постоянный, жестко подключаемый и т.д.), а также наличие и тип блокировок (межосевые и межколесные, принудительный блокировки и самоблоки). При прочих равных условиях лучшей проходимостью будет обладать автомобиль с жестко подключаемым полным приводом или постоянным, но с заблокированным межосевым дифференциалом. А также с принудительными блокировками в мостах, или вообще с заваренными дифференциалами. Смысл в том, чтобы каждое колесо вращалось как бы синхронно с остальными и не пробуксовывало при недостаточном сцеплении с поверхностью

Как мы помним из школьного курса физики максимальная сила трения покоя больше силы трения скольжения, поэтому важно не допускать пробуксовку колес при движении в сложных условиях. И поэтому же жесткие блокировки всегда эффективнее всяких вискомуфт, самоблоков и имитаций блокировок. Но это уже отдельная тема для разговора

Но это уже отдельная тема для разговора.

Клиренс. И в целом геометрия подвески. Тут все несколько проще. Чем больше дорожный просвет, меньше передний и задний свесы, а также колесная база, тем в подавляющем большинстве случаев лучше. Хотя, например, при значительных боковых наклонах, больший клиренс, а точнее выше расположенный центр тяжести автомобиля повышает риск опрокидывания. Тут необходима золотая середина между приличным дорожным просветом и сравнительно невысоким центром тяжести.

Подвеска. А точнее ее тип (зависимая или независимая), ходы и жесткость. Далеко не всегда независимая подвеска будет лучше зависимой и наоборот. Каждый вид обладает своими плюсами и минусами. Например, зависимая подвеска проще и надежней с меньшим риском вывешивания колеса, зато независимая меньше склонна к кренам и обладает меньшей неподрессоренной массой. То же самое касается ходов и жесткости, где то лучше с небольшими ходами и высокой жесткостью, в других ситуациях наоборот. Обычно, чем сложнее бездорожье, тем большие хода подвески требуются, но опять же все зависит от конкретной ситуации.

Популярные статьи  Почему детонирует двигатель

Двигатель. На бездорожье важна не столько мощность, сколько крутящий момент. Именно поэтому на внедорожниках нередко используют дизельные двигатели, которые на низах гораздо более тяговитые, нежели бензиновые. К тому же они в большинстве случаев немного крепче и надежнее бензиновых, а также лучше переносят преодоление бродов и прочие водные процедуры.

Клиренс разных классов автомобилей

Если не брать в расчет грузовые грузовики и автобусы, то автомобили по характеристикам дорожного просвета делят на три группы. Легковые, кроссоверы, внедорожники.

К преимуществам низкого клиренса обычно относят большую, по сравнению с высокими авто, управляемость и маневренность. Они лучше держат дорогу, не теряют управление на крутых поворотах. Кроме того, низкая высота позволяет получить большую повышенную обтекаемость, которая снижает расход топлива и повышает динамические характеристики.

Базово клиренсы делятся на три типа:

  • Низкий, от 12 до 17 см. Это стандартный дорожный просвет для легковых автомобилей, которые эксплуатируются в городских условиях.
  • Средний, от 17 до 21 см клиренсом имеют большинство часть кроссоверов.
  • Высокий, от 20 до 35 см клиренс характерен для джипов.

Автомобили повышенной проходимости с высоким клиренсом

Автомобилями повышенной проходимости обычно называют кроссоверы. Они не предназначены для езды по лесам и болтам, как джипы, но клиренс у автомобиля в 20 см (усредненный показатель), позволяет комфортно чувствовать себя в городе. Даже несмотря на традиционные ямы и выбоины на дорогах, большое количество бордюров и т.д. При этом они достаточно низкие, чтобы выглядеть «по-городскому» и хорошо управляться на дороге в любую погоду.

Геометрическая проходимость автомобиля

Как проверить геометрию кузова

Ошибочно считают, что если с развалом и схождением колес вашего авто порядок, то, мол, с геометрией все хорошо. Однако, нет. Проверка кузова производится на специальных стендах и стапелях. Тут по контрольным точкам, с помощью специального оборудования проверяется все: размеры и диагонали моторного и багажного отсеков, проемов дверей и окон, ветрового стекла, расстояния между контрольными точками в лонжеронах, несущих частях днища, усилителях, метки на раме (если автомобиль рамный), на стойках крыши и так далее.

Геометрическая проходимость автомобиля

Что же это за такое, специальное, оборудование? Это мерная линейка или стационарный стенд, стапель, где посредством специальных меток, в том числе и электронных маячков, проверяются расстояния между этими самыми контрольными точками.Автомобиль фиксируется (цепями!) на специальной платформе, на кузов, в нужные места, навешиваются датчики, а поскольку многие точки скрыты (они находятся под обшивками кузовных панелей, под бамперами, под защитами крыльев и порогов), то, чтобы до них добраться, нужно все мешающие элементы демонтировать.Восстановление геометрии кузова, а это происходит в процессе кузовных рихтовочных работ, процесс очень сложный, хлопотный и многоэтапный. Рядовой рихтовщик здесь не подойдет; тут нужно иметь и соответствующее образование, и знание конструкции авто, и чувствовать металл, и иметь немалый рихтовочный опыт.

Геометрическая проходимость автомобиля

Если вам рассказывают, что это умеют делать и гаражные умельцы, что они в гараже при помощи специальной сертифицированной линейки отремонтируют ваше поврежденное авто не в два счета, но отремонтируют, не верьте. Они будут говорить, что, действительно, данная операция занимает немало времени, что вытянуть кузов трудно, но можно, и без фирменного стапеля, а только с помощью других, им одним известных, средств не верьте. Отклонения в геометрии имеют как раз кустарно отремонтированные автомобили, людьми без специального оборудования и, как правило, без соответствующей квалификации. Проверка геометрии кузова и его несущих деталей по контрольным точкам (повторюсь еще раз) рекомендуется проводить не реже одного раза в год или не реже, чем каждые 30 тысяч км.

Зачем проверять геометрию кузова автомобиля

Геометрическая диагностика является основной процедурой, которую рекомендуют проводить перед выбором автомобиля с вторичного рынка. Это позволяет узнать состояние машины — не попадала ли она в ДТП, как эксплуатировалась, как проверялась, проводился ли текущий ремонт.

Дополнительная причина — проверка уровня проведения рихтовки бампера, капота, крыши или другой части кузова. После столкновения автомобиль восстанавливается в сервисах

Однако мало кто из владельцев уделяет внимание качеству обслуживания, недостаткам. Со своей стороны, каждая третья СТО в Москве предлагает услугу проверки геометрии раз в 6 месяцев. Такие рекомендации являются вполне оправданными, учитывая состояние нынешних российских дорог

Такие рекомендации являются вполне оправданными, учитывая состояние нынешних российских дорог.

Геометрическая проходимость автомобиля Машина на стапеле для диагностики геометрии кузова

Геометрия кузова автомобиля — это система изначальной дислокации проверочных точек между собой. Её устанавливает производитель на стадии проектирования, выпуска транспортного средства. Таким образом, это точнейшая экспозиция панелей. Благодаря такой схеме гарантируется слаженная работа всех узлов, агрегатов автомобиля.

Тем самым, геометрия влияет на колёсную базу авто, размер колёс, а также другие характеристики, обеспечивающие безопасное и комфортное передвижение.

Что значат контрольные точки геометрии кузова

Контрольные мерки нужны для правильного измерения геометрии. Большая их часть — это технологические отверстия. Находятся они в тех или иных частях кузова. Часто в такой роли выступают базовые структурные элементы: рамка радиатора, фартуки, брызговики, днище, рамка номера. Главное — они должны находиться в горизонтальной или вертикальной плоскости.

Обычно при проверке геометрии за основу берут центры контрольных точек. Однако это касается только мелких, средних отверстий. Если же диаметр их чересчур большой, мерилом выступают крайние части. В некоторых случаях измеряют расстояние между апексами крепления элементов подвески, которые влияют на показатели развала-схождения. Для получения более точного результата возможна также фиксация углов положения колёс.

Геометрическая проходимость автомобиля
Схема контрольных точек и углов геометрии кузова автомобиля

Если кузов автомобиля после ДТП сильно деформировался, в качестве точек используют неповреждённые части автомобиля. Отталкиваясь от ровной плоскости, специалисты быстрее выявляют несоответствия, отклонения. Длина замеряется между отметками, находящимися на диаметральных зонах машины.
