Китайский поршень в японский цилиндр

Обкатка двигателя

Неправильно проведённая обкатка двигателя 139QMB в большинстве случаев приводит к выходу из строя поршневой системы. Между деталями новой ЦПГ возникает трение, что приводит к повышению температуры двигателя.

Обкатка мотора скутера осуществляется следующим образом:

  1. Скутер ставится на центральную подножку.
  2. В течение 5 минут двигатель запускается на холостых оборотах, поле чего охлаждается на протяжении того же времени.
  3. На протяжении следующих 10 минут двигатель также работает, после чего остужается в течение 15 минут.
  4. Мотор заводится повторно на 15 минут, затем глушится и оставляется остывать на 15 минут.
  5. Скутер заводится вновь на 30 минут, после чего глушится и оставляется на 20 минут.

После проведения подобных манипуляций можно осуществлять саму обкатку скутера. Ручку газа в первые 100 километров пути не стоит выкручивать более чем на 1/3 её полного хода. Максимальная скорость не должна превышать 30 км/ч. На 15–20 км/ч скорость можно увеличить на следующие 300 километров пути — за это время двигатель должен более-менее раскрыть свой потенциал.

По истечении процесса такой обкатки в обязательном порядке меняется масло.

Регулировка клапанов двигателя проводится каждые 500 километров пробега.

Китайский поршень в японский цилиндр

Первый этап в замене колец

Чтоб поменять данные детали, придется разобрать движок. Этот шаг считается предварительным.

  • Во-1-х, нужно стопроцентно слить старенькое масло, потому что после установки новых частей будет нужно залить и новейшую смазочную жидкость.
  • Во-2-х, нужно провести ослабление приемной трубы глушителя.
  • После чего снимается крышка клапанного механизма, а мотор выставляется по имеющимся меткам.
  • Дальше демонтируется звезда распредвала, а если работа идет с переднеприводным ВАЗом, то необходимо снять болт крепления шкива ременной передачи. После чего снимается конкретно и сам ремень ГРМ совместно со шкивом.
  • В классике нужно ослабить натяжитель, после этого снимаются и цепь, и звезда, которые установлены на распредвале.
  • Последующий шаг. это демонтаж рокера с пружинами, при всем этом укладывают все детали в правильном порядке, чтоб позже без заморочек возвратить на свои места.
  • Необходимо отсоединить коллектор, после этого снимается головка блока.
  • Дальше следует демонтаж как поддона, так и маслонасоса.
  • Снимаются крышки шатунов, после этого сами шатуны проталкиваются ввысь, чтоб появилась возможность снять их вкупе с поршнем.

READ Как Разобрать Катушку Триммера Champion

Что делать, и как убрать задиры в цилиндрах

Всего выделяется два базовых способа, позволяющих устранить проблему с задирами.

Кратко рассмотрим их особенности:

  1. Гильзовка. Применяется при наличии глубоких повреждений. Суть состоит в расточке полости цилиндров и установке специальных гильз из стали. Назначение последних состоит в восстановлении геометрией и размером. Расходы на восстановление мотора — от 80 до 120 т. р.
  2. Расточка. Этот способ ремонта применяется в более редких случаях. Для восстановления применяются специальные поршни, имеющие на 250-300 процентов большую стоимость. Такой метод хорош при неглубоких задирах. В ином случае расточка вообще не имеет значения из-за небольшой толщины цилиндра.

Кроме рассмотренных выше, существует и ряд альтернативных решений:

  1. Замена поршней, колец и пальцев. Это решение подходит для случаев, когда осмотр / обмер цилиндров не показал серьезных отклонений от заводских требований.
  2. Ревизия основных элементов. Если причина неисправности — перегрев, выполняется восстановление следующих устройств: термостат, водяной насос, радиатор и прочие.
  3. Замена катализатора. При проблемах с этим устройством нужно поменять саму деталь и поставить обманку для имитации работы.
  4. Установка нового EGR клапана. В случае его износа нужно поменять деталь или поставить заглушку во избежание проблем с впускной системой.

Военные технологии для защиты гражданского автомобиля

Наиболее совершенным охранным комплексом для автомобиля можно считать сигнализацию Pandora 5000 с автозапуском. Максимальная степень защиты автомобиля обеспечивается использованием фирменного диалогового кода – такая технология шифрования используется в военной авиации нашей страны. Сигнализация Пандора 5000 new не может быть взломана при помощи код-граббера (не зафиксировано ни одного такого случая), также невозможно «вмешаться» в процесс связи между блоками комплекса, поскольку здесь используется 128-битное шифрование АЕS.

Установка сигнализации Пандора 5000 потребует минимального «разбора» внутренней обшивки автомобиля, поскольку ее основные блоки «общаются» между собой посредством защищенного беспроводного канала связи. Отдельного внимания заслуживает основной брелок для автомобильной сигнализации Пандора – он оснащен ЖК-дисплеем, имеет возможность установки различных мелодий для каждого события, позволяет контролировать 12 зон охраны одновременно и настраивать чувствительность датчиков, отображает текущую температуру и состояние аккумуляторной батареи автомобиля. Естественно, что сигнализация Пандора снабжена инструкцией по эксплуатации брелока.

Инновационный (цифровой) интерфейс автомобильной сигнализации Пандора позволяет подключаться сразу к 2-м цифровым шинам транспортного средства. В отличие от предыдущих версий комплекса, Пандора 5000 new имеет более совершенный блок энергонезависимой памяти, а общее энергопотребление удалось сделать минимальным. Данный комплекс имеет встроенный GSМ модуль и возможность интеграции в систему приемников ГЛОНАСС/GPS. Установка сигнализации Пандора позволяет в личном кабинете контролировать в режим онлайн такие параметры автомобиля, как:

  • его местоположение;
  • температуру в салоне;
  • параметры системы электропитания;
  • включать «прослушку» в салоне;
  • отслеживать места и количество заправок.

Несмотря на наличие в сигнализации Pandora DXL 5000 удобного брелока, управлять всей системой можно и через смартфон, достаточно установить на него специально разработанное мобильное приложение, скачать которое можно на официальном сайте для устройств iOS и Android, а посмотреть на процесс управления системой можно на видео:

Помимо того, что управление сигнализацией Пандора посредством смартфона не имеет ограничений по дальности, оно окажется незаменимым если окажется, что не работает брелок (к примеру, села батарейка). На экране мобильника отображается вся текущая информация о состоянии автомобиля, и владелец может подавать абсолютно любые поддерживаемые команды, например, дистанционно запустить двигатель или включить кондиционер. Данный охранный комплекс имеет в штатной комплектации две дополнительные метки иммобилайзера, которые позволяют разблокировать авто в режиме Hands Free. Их использование позволит предотвратить такую ситуацию, когда водителя просто выбрасывают из заведенного автомобиля – метка остается у него, и иммобилайзер автомобиля, перестав получать от нее сигнал, попросту заблокирует двигатель.

  • Идеальный вариант защиты автомобиля – комбинированная противоугонная система
  • Индивидуальная защита от угона для каждого автомобиля
  • Достоинства современных автомобильных сигнализаций
  • Что нужно учесть при установке GSM-сигнализации

Как заменить кольца на цилиндре скутера

Рано или поздно владелец скутера сталкивается с износом поршневых колец. Их можно поменять самостоятельно. В установке колец на поршень нет ничего сложного, нужно лишь знать, как это правильно делать. Несмотря на то что рекомендаций по установке в сети довольно много, я решил тоже к ним присоединиться и рассказать, как это делаю я.

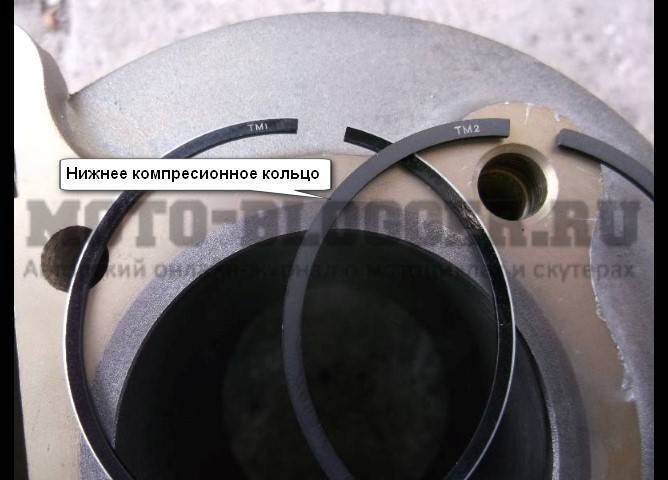

Перво-наперво нужно определить, где у кольца низ, а где верх. Под верхом имеется в виду часть, обращённая к головке поршня. Первый способ определения: нужно осмотреть кольцо и найти нам нем какую-либо буквенную или цифровую гравировку, например, UP или N. Гравировка всегда наносится на верхнюю сторону кольца.

Китайский поршень в японский цилиндр

Если гравировки нет (такое тоже может случиться), нужно действовать по второму методу. Кольцо в разрезе не плоское, а немного выгнутое. Если положить кольцо так, что его внешний ободок будет чуть выше, а внутренний – чуть ниже (как на картинке), то это и есть правильное расположение кольца. То есть, воображаемое продолжение конуса должно быть направлено верхушкой вверх.

Популярные статьи  Что такое гидроудар двигателя

Китайский поршень в японский цилиндр

Кольца могут быть разной толщины, например, 1,3 мм и 1,5 мм. Прежде чем надевать кольца на цилиндр, померяйте, какое кольцо соответствует какому пазу. Может случиться и так, что вы купили кольца 1,3 мм и 1,5 мм, а на цилиндре оба паза имеют размер 1,3 мм. В таком случае толстое кольцо для установки непригодно. Можно купить ещё один такой же набор и воспользоваться тонким кольцом из него. Не имеет значения, какое кольцо пойдёт вверх, какое вниз – разницы у колец нет.

Если вы устанавливаете кольца на старый поршень, рекомендую перед установкой очистить поршень от нагара.

Теперь надеваем кольцо. Сначала заводим усик кольца в паз около замка:

Китайский поршень в японский цилиндр

Затем осаживаем его:

Китайский поршень в японский цилиндр

Продолжаем осаживать далее:

Китайский поршень в японский цилиндр

Пока кольцо полностью не сядет в паз:

Китайский поршень в японский цилиндр

Это был пример с верхним кольцом. С нижним всё делается точно так же, только верхний паз будет промежуточным пунктом. То есть, сначала лучше надеть кольцо на верхний паз, а затем переместить его вниз, так меньше риск сломать кольцо по неопытности. Иногда под нижнее кольцо кладётся специальное распорное кольцо-пружинка (если оно входит в комплект). Поскольку оно пружинистое, это кольцо надеть проще простого.

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено

Источник

Как установить?

Процесс монтажа:

  1. Перед самостоятельной установкой рекомендуется раскрыть комплект поставки и подключить все элементы к блоку управления.
  2. Затем модуль соединяется с аккумуляторной батареей. Это позволит убедиться в работоспособности или наличии проблем в функционировании сигнализации.
  3. После подключения привязку брелока делать не нужно, следует просто проверить работу охранного режима.

Пошаговый алгоритм

Руководство по установке Пандора DX50:

  1. Производится обесточивание электросети машины при отключенном зажигании.
  2. Открывается моторный отсек, от аккумулятора отсоединяется минусовая клемма, для этого зажим ослабляется гаечным ключом.
  3. Выполняется монтаж основного блока управления в наиболее скрытом месте салона. Особенностью установки является необходимость располагать блок антенной частью выше, чтобы обеспечить нормальную работу антенне. В багажном отсеке и под капотом устанавливать блок нельзя, поскольку высокие температуры и влага быстро выведут его из строя. Антенная часть должна быть хотя бы на небольшом удалении от электронных устройств и металлических изделий, так как они повлияют на качество отправляющихся команд. Производится подготовка места установки путем демонтажа облицовочных элементов. Для фиксации модуля используются саморезы или пластиковые стяжки, устройство должно быть надежно закреплено.
  4. Устанавливается сирена в моторном отсеке, разместить ее следует, как и основной блок, подальше от источников тепла и влаги. Рупор устройства направляется в сторону или вниз, что позволит предотвратить скопление жидкости внутри. Для крепления используются кронштейны, входящие в комплектацию. После установки надо убедиться, что к сирене и ее проводам отсутствует доступ из-под днища автомобиля.
  5. Выполняется установка температурного контроллера, который будет использоваться для автозапуска, в моторном отсеке транспортного средства. Монтаж осуществляется на блоке цилиндров или одной из магистралей системы охлаждения. Можно врезать устройство в патрубок, но его необходимо надежно закрепить. Провода от датчика выводятся в салон транспортного средства через специальное отверстие в перегородке, отделяющей его от моторного отсека.
  6. Устанавливается светодиодный элемент на комбинации приборов. Его надо разместить так, чтобы работу лампочки было видно с улицы.
  7. Ставятся концевые выключатели на все двери, багажник и капот. Их надо установить в специальные отверстия, предусмотренные производителем. При отсутствии их придется сделать самостоятельно, используя дрель с фрезой. Для фиксации переключателей применяются саморезы. Провода от устройств необходимо проложить под облицовкой к блоку управления.
  8. Устанавливается сервисная клавиша Валет в салоне автомобиля скрытым образом. Ее необходимо разместить так, что у автовладельца был доступ к устройству с места водителя.
  9. Производится подключение оборудования к микропроцессорному модулю. Укладка кабелей должна осуществляться скрытно, там, где нет движущихся узлов и механизмов. Для предотвращения быстрого износа проводники можно дополнительно заизолировать лентой.

Установка фаз газораспределения ч2 (по-колхозному — зажигания)

Не сбивая поршня с ВМТ — ориентируем распределительный вал так, чтобы большое отверстие и риски на его звездочке стали как показано на фото и с одновременным одеванием цепи устанавливаем распределительный вал в постель.

В идеале — риски на звездочке должны стать строго параллельно плоскости разъема крышки клапанов. На практике к сожалению такой точности добиться сложно. И связано это в основном с растяжением цепи ГРМ. И с этим ничего не поделаешь — либо менять цепь ГРМ на новую либо ловить фазу перекидкой зубьев, но этот метод установки фаз газораспределения лично для меня не приемлем.

Ориентируем постель распределительного вала меткой в виде букв «E» и «X» к выпускному каналу и устанавливаем постель.

Затягиваем крест накрест гайки постели затем затягиваем два болта на боковом приливе ГБЦ.

Как поменять поршневую на 4т скутере?

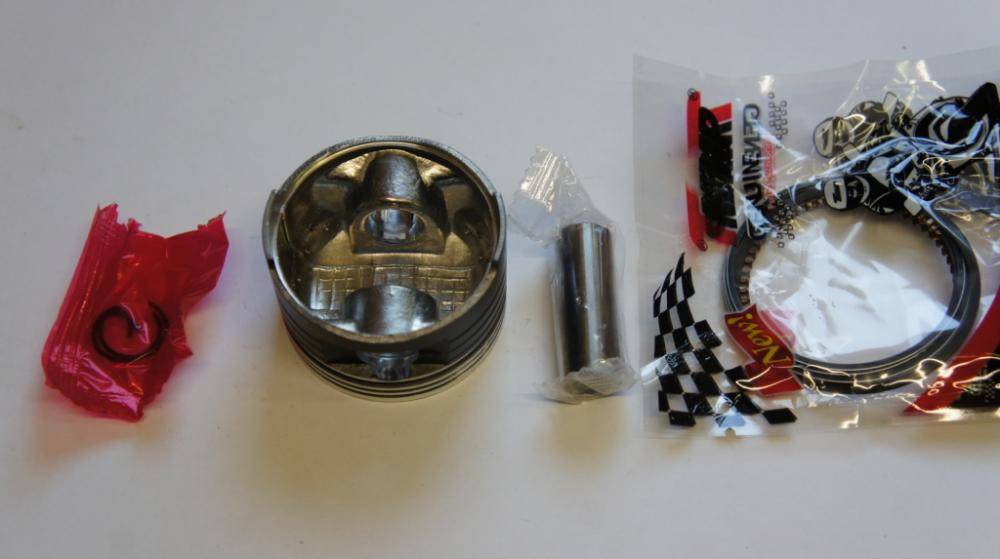

Мы будем описывать процесс постепенно шаг за шагом. Прежде всего необходимо снять пластик, который мешает нам добраться до двигателя.
