Какой зазор должен быть на поршневых кольцах

Содержание

Как проверить зазор между поршнем и цилиндром

Для проверки зазора используется измерительная аппаратура в виде микрометра и нутромера, эта пара обладает классом точности, позволяющим реагировать на каждую сотую долю миллиметра.

Микрометром замеряется диаметр поршня в зоне его юбки, перпендикулярно пальцу. Стержень микрометра фиксируется зажимом, после чего нутромер устанавливается на ноль при опоре своим измерительным наконечником на стержень микрометра.

После такого обнуления индикатор нутромера будет показывать отклонения от диаметра поршня в сотых долях миллиметра.

Замер цилиндра производится в трёх плоскостях, верхней части, средней и нижней, вдоль зоны хода поршня. Замеры повторяются вдоль оси пальца и поперёк.

В результате можно оценить состояние цилиндра после износа. Главное, что потребуется – это наличие неравномерностей типа «эллипс» и «конус». Первое – отклонение сечения от окружности в сторону овала, а второе – изменение диаметра вдоль вертикальной оси.

Наличие отклонений в несколько соток говорит о невозможности нормальной работы колец и необходимости ремонта цилиндров или замены блока.

Заводы стремятся навязывать клиентам блок в сборе с коленвалом (шорт-блок). Но часто оказывается гораздо дешевле отремонтироваться расточкой, в тяжёлых случаях – гильзовкой, с заменой поршней на новые стандартные или ремонтного увеличенного размера.

Даже не новых двигателях со стандартными поршнями существует возможность точного подбора зазоров. Для этого поршни распределяются по группам с отклонением диаметра на одну сотку. Это позволяет выставить зазор с идеальной точностью и обеспечить оптимальные характеристики мотора и его предстоящий ресурс.

Источник

Основные неисправности

Поскольку эти элементы ЦПГ находятся в постоянном контакте со стенкой цилиндра, то главной их неисправностью является износ рабочих поверхностей. Ресурс этих элементов во многом зависит от материала изготовления и условий эксплуатации, и он может варьироваться от 150 тыс. до 1 млн. км.

Но несоблюдение правил эксплуатации может значительно сократить их срок службы. Повлиять на ресурс могут:

  1. Несвоевременная замена смазочного материала в силовой установке.
  2. Использование низкокачественного топлива.
  3. Частая эксплуатация авто в условиях пробок или кратковременные поездки.
  4. Создание чрезмерно больших нагрузок на силовую установку.
  5. Перегрев мотора.

Основными признаками сильного износа поршневых колец является сильное падение компрессии, вследствие чего падают мощностные и динамические показатели авто и увеличивается расход топлива, а также значительное повышение расхода смазочного материала.

Как правильно установить поршневые кольца 402 двигатель

Здравствуйте Уважаемые друзья! Продолжая, капитальный ремонт двигателя, мы с Вами в этой статье разберемся с поршневыми кольцами. Да, мы посветим поршневым кольцам целую статью, потому что поршневые кольцо это один из важнейших деталей двигателя. Давайте разберемся чем чревато изнашивание поршневых колец. Упругость поршневых компрессионных колец, сжатых стальной лентой до зазора в стыке 0,4 мм, должна быть 17,5 — 25,0 Н. С увеличением изнашивания нару­шается правильная геометрическая форма гильз цилиндров, увеличива­ются зазоры в стыках колец, зазоры между кольцами и кольцевыми канав­ками в поршне; упругость колец силь­но падает. Все это приводит к наруше­нию их герметизирующих свойств. С увеличением изнашивания возрастает и количество газов, проникающих в картер двигателя, начинается повышенный расход масла.

А вот основной причиной, определяющей необходимость замены поршней, является износ канавок под поршневые кольца. Увеличенный зазор между канавкой и кольцом способствует интенсивному перекачиванию масла в надпоршневое пространство. При больших изнашиваниях поршневых канавок замена одних только колец не даст положительных результатов, поэтому, если зазоры между торцом кольца и канавкой в поршне больше 0,15 мм, заменяют поршни и кольца новыми. Поршни заменяют с подбором по гильзам (если, конечно, Вы не меняете всю поршневую группу), в которых они будут работать. Подбирают поршни по усилию протягивания ленты-щупа толщиной 0,05 мм, шириной 10 мм и длиной 250 мм между поршнем и гильзой.

Подбор поршней по гильзам.

Ленту-щуп закладывают между гильзой и поршнем со стороны, противоположной прорези на юбке поршня по всей его длине. Усилие при протягивании ленты-щупа должно быть 35— 45 Н для новых гильз и поршней и 20 — 30 Н для гильз и поршней, бывших в употреблении. Подбирают поршни обязательно без поршневых пальцев при нормальной комнатной температуре (+20 °С). Если по каким-либо причинам подбор приходится делать при температуре, отличной от комнатной, то усилие протягивания ленты должно быть ближе к верхнему пределу при температуре выше 20 °С и ближе к нижнему пределу при температуре ниже 20 °С. После подбора поршни маркируют в соответствии с номерами цилиндров, к которым они подобраны.

Если Вы ставите уже всю поршневую группу, новую, то конечно же будет легче. Но все же я Вам рекомендую ставьте поршень со своей гильзой как были упакованы. Поршневые кольца тоже нужно будет подобрать и проверить. Поочередно устанавливаем кольца в цилиндр на глубину 20–30 мм и щупом измеряем зазоры. Компрессионные кольца должны иметь зазор в замке 0,3–0,6 мм, маслосъемные — 0,3–1,0 мм.

Проверка зазора в стыках поршневых колец.

Если Вы ставите, поршневую группу, бывшие в употреблении, то нужно обязательно померить нутромером не изношены ли гильзы, согласно таблице. Нужно будет проверить еще зазоры между торцами и стенками поршне­вых канавок при помощи новых поршневых колец. Зазор проверяем в нескольких точках по окружности поршня. Величина бокового зазора для компрессионных колец должна быть 0,050–0,082 мм, для сборного маслосъемного кольца 0,135–0,335 мм.

Проверяем зазоры колец в поршневых канавках.

Теперь же нужно будет все кольца надеть на свои места в поршневых канавках. Обычно на упаковке, поршневых колец, производитель показывает в какой последовательности надевать поршневые кольца. Если же окажется, что инструкции нет, то нужно будет проделать следующее:

  • Надеваем кольца на поршень, начиная с маслосъемного кольца;
  • Раскрыв замок расширителя маслосъемного кольца, устанавливаем его в нижнюю канавку кольца, после чего сводим концы расширителя;

Надеваем на расширитель маслосъемное кольцо, надписью к днищу поршня, угол между замками расширителя и кольца — 45 градусов;

Устанавливаем нижнее компрессионное кольцо, надписью и фаской с внутренней стороны кольца, так же к днищу поршня;

И наконец, устанавливаем верхнее компрессионное кольцо.

Нужно знать что для авторемонтного производства выпускают поршни номинального и трех ремонтных размеров. Для обеспечения подбора по гильзам поршни рассортированы на пять размерных групп, которые обозначены буквами русского алфавита. Обозначение размерной группы выбито на днище поршня. Размерные группы поршней номинального и ремонтного размеров, а также их обозначения приведены в таблице 1.

Таблица 1. Размерные группы поршней номинального и

ремонтного размеров и их обозначения

Источник

Как влияет тепловой зазор поршневых колец на расход масла

Какой зазор должен быть на поршневых кольцах

В последнее время среди производителей наблюдается тенденция к увеличению тепловых зазоров компрессионных поршневых колец. Зазоры на таких кольцах находятся в диапазоне от 1 до 2 мм. Обычно такой увеличенный зазор актуален для второго компрессионного кольца.

Популярные статьи  Электромобили: преимущества и недостатки электрического двигателя на авто

Дело в том, что прижим поршневых колец (как первого верхнего, так  и второго компрессионного) практически полностью зависит не от степени упругости самого кольца, а от давления, которое возникает во время сгорания заряда топливно-воздушной смеси в  рабочей камере.  Отработавшие газы попадают в канавки на поршне, после чего оказываются на обратной стороне колец. В результате происходит увеличение прижимного усилия колец к стенке цилиндра. Наиболее сильно газы воздействуют на первое (верхнее) компрессионное кольцо, а также влияют на прижим второго компрессионного поршневого кольца.

С учетом вышесказанного необходимо отметить, что в режиме работы двигателя на холостом ходу и малых нагрузках давление газов заметно слабее по сравнению с режимом средних и максимальных нагрузок. По этой причине компрессионные поршневые кольца не так сильно прижаты к стенке цилиндра на таких режимах работы ДВС.

Следует добавить, что второе компрессионное кольцо также частично снимает масло. Получается, недостаточное давление и слабое прилегание вызывает повышение расхода моторного масла на холостых оборотах и при минимальных нагрузках на мотор.

Для уменьшения расхода масла производители выполняют увеличение тепловых зазоров поршневых колец. Через увеличенные зазоры газы даже под относительно небольшим давлением намного активнее  проникают в кольцевую канавку, после чего попадают на обратную сторону кольца.

Прижим колец улучшается, герметизация камеры сгорания остается на приемлемом уровне, при этом расход масла удается снизить. Единственным недостатком увеличенного зазора колец можно считать большее количество газов, которые попадают в картер через увеличенные зазоры.

Признаки и причины износа (поломки) поршневых колец

На автомобилях ВАЗ в процессе эксплуатации происходит износ двигателя, так же выходят из строя ПК. Кольца могут:

  • ломаться на две или несколько частей;
  • изнашиваться по толщине;
  • иметь общий износ.

Часто поломка деталей происходит вследствие перегрева ДВС, в этом случае в цилиндрах уменьшается компрессия, и мотор теряет мощность. Признаками неисправных ПК является:

  • сизый дым из трубы глушителя, особенно часто он проявляется после долгой работы на холостых оборотах при резком нажатии на педаль газа;
  • повышенный расход масла в двигателе;
  • падение мощности, мотор перестает тянуть;
  • закоксовывание свечей зажигания.

Если появляются признаки неисправности в поршневой группе, в первую очередь меняются поршневые кольца. Но замена ПК не всегда дает нужный эффект, часто после ремонта мотор продолжает дымить и расходовать масло. Причина здесь простая – имеется износ в самих цилиндрах. В блоке обычно гильзы изнашиваются неравномерно – они приобретают овальную форму, из-за выработки поршневые кольца не прилегают плотно к стенкам цилиндров и не обеспечивают герметичность.

Техника промера

Выше не было сказано, что такое вертикальный или осевой зазор. Суть этого параметра станет ясна в ходе выполнения действий:

  1. Поднесите кольцо к боковой поверхности цилиндра;
  2. Установите кольцо внешней стороной в ту прорезь, которая для него предназначена;
  3. При помощи комплекта щупов определите величину зазора (см. рис.).

На схеме показано, как нужно измерять вертикальный зазор.

Именно так всегда промеряют осевой зазор колец

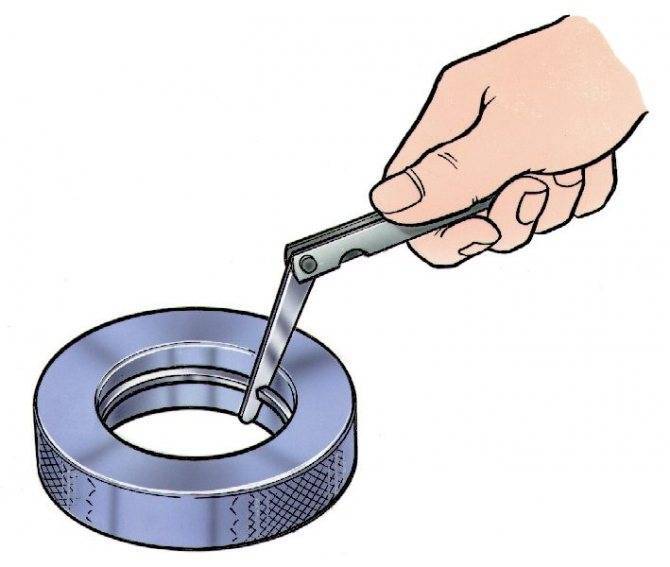

Теперь определим, какой зазор остаётся на поршневых кольцах между концами, если они, то есть кольца, находятся внутри цилиндра. Само кольцо погружают в моторное масло, а затем его нужно сдвигать по стенкам одного из цилиндров – того же, где оно будет «трудиться»:

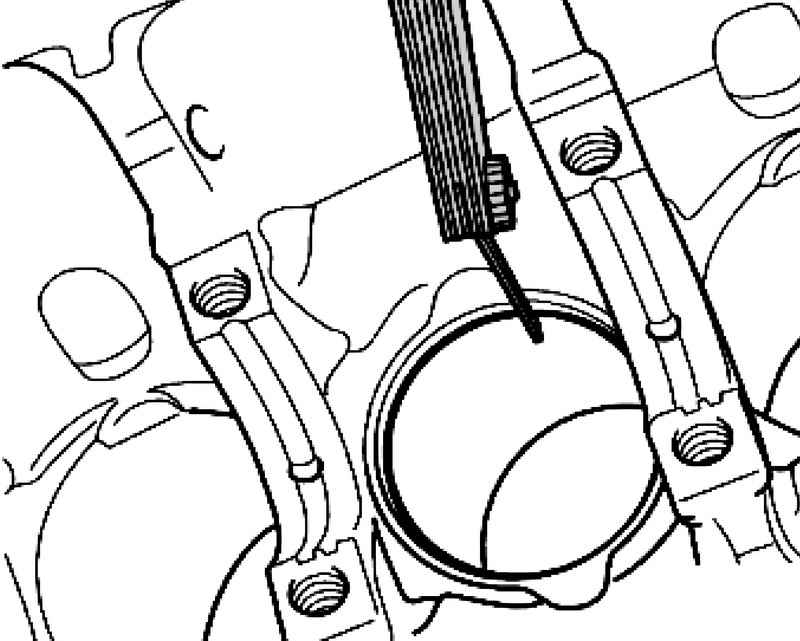

Зазор промеряют, когда кольцо зажато стенками цилиндра

Для выполнения этой операции обычно используют поршень, если последний уже был демонтирован. Смысл в том, чтобы довести кольцо примерно до того уровня, на котором оно находится при работе мотора. Допустим, расточка блока производилась недавно. Тогда кольцо перемещают вниз на 3-5 мм (этого достаточно). А дальше, используя комплект щупов, операцию доводят до завершения.

Моторное масло, используемое для смазки колец, может быть любым. В двигателе успешно сгорает всё!

Это интересно: Вентилятор охлаждения двигателя: принцип работы, неисправности

Устройство и принцип работы

Конструкция компрессионного кольца проста: это кольцо, имеющее зазор для того, чтобы его упругость позволяла кольцу расходиться, сохранять прижим рабочей кромки к стенкам цилиндра. Материал – высокопрочный чугун, реже – высоколегированная сталь.

Условия работы верхнего компрессионного кольца жестки: это и высокая температура, и давление. В момент воспламенения смеси давление доходит до 90 бар, температура – приближается к 1500 градусов. По мере износа цилиндра он теряет равномерность диаметра, и при каждом ходе поршня вверх-вниз кольцу приходится сжиматься и разжиматься, что способствует накоплению усталостных напряжений. Для увеличения ресурса как минимум верхнее кольцо покрывается слоем хрома, который имеет высокую твердость.

Второе компрессионное кольцо работает в более легких условиях – в этом месте поршень уже холоднее, а прямая теплопередача от раскаленных газов на него уже не действует. Поэтому оно может и не хромироваться.

Маслосъемные кольца изначально выполнялись цельночугунными, они имели две рабочие кромки с канавкой между ними. Масло, которое пропускалось нижней кромкой, собиралось верхней в эту канавку, а через радиальные отверстия в ней попадало в отверстия в юбке поршня и отводилось внутрь него. Такая конструкция имела серьезный недостаток: обе кромки работали одновременно, в изношенных двигателях, где кольцо перекашивалось вместе с поршнем, происходил прорыв масла за кольцо. Поэтому изобрели составные конструкции: в них два тонких колечка прижимаются к краям канавки пружинящим расширителем, через который и стекает внутрь поршня собранное масло. За счет малой ширины отдельных колец и их работы такая конструкция сохраняет эффективность при перекосах поршня.

Какой допустимый тепловой зазор в замке поршневых колец?

Отметим, что к поршневым  деталям создаются очень большие требования по качеству. Это происходит потому что на них воздействуют инертные силы, силы действия газов и высокие температуры. Конструкция полного комплекта, его габариты и требуемые размеры, соответствие с выбранным материалом, точная реализация производственных технологий – все это необходимо для долговременной службы. Но здесь мы не учли зазор в поршневых кольцах. Рассмотрим, что же он собой представляет.

Для чего нужен зазор?

Что такое тепловой зазор? Каждая деталь двигателя автомобиля, которая подвергается воздействию высоких температур, обладает таким свойством как расширение. Многие это знают еще со школы. Так вот, при расширении детали изменяются ее параметры. Таким образом, изменение размеров детали может привести к ухудшению работы других элементов механизма, находящихся плотно друг к другу, или же к их повреждению.

В случае, когда из-за теплового расширения исчезает тепловое пространство, стыковые части прижимаются друг к другу, что чревато неприятными последствиями как для самых колец, так и для работы поршня.

Тепловой зазор в замке поршневых колец – очень важная конструктивная способность, обеспечивающая нормальную работу поршневых кругов. Главным условием для нормального функционирования, есть возможность его свободного вращения в канавке. Когда оно застрянет в канаве, оно не сможет обеспечить уплотнение, а так же отвод тепла.

Каким он должен быть?

Поршень имеет два вида колец: компрессионные (не пропускают сгоревшие газы) и маслосъемные (снимают излишки масла со стенок цилиндра). По своей конструкции они не сплошные, а имеют разрез, который позволяет ободу не заклинивать при нагреве. Также разрез способствует упругому прижатию к стенкам цилиндра. Очень важную роль в работе колец и цилиндра имеет наличие теплового пространства в замках. Допустимый его диапазон от 0.3 до 0.6 миллиметров. Не соблюдение диапазона может привести к отсутствию и большим повреждениям в цилиндре.

Гораздо лучше цениться косой срез. Так как давление на стенки происходит равномернее за счет то, что его края немного тоньше.

Полезно знать о промежутках в замках. Иногда механики пытаются сделать тепловое пространство в замках минимальным до 0.2 миллиметров. Это не редко приводит к тому, что появляются задиры колец и цилиндров. И это естественно, так как при нагревании детали пространство в замке становится меньше (или полностью отсутствует) и оно врезается в стенки цилиндра.

Популярные статьи  Как правильно заглушить двигатель автомобиля и почему нельзя сразу глушить турбированный двигатель

Самый простой замок с прямым разрезом имеет один недостаток – его концы имеют высокое давление на цилиндр, точнее на его стенки. Это приводит, прежде всего, к утечке масла и к преждевременному износу стенок.

Для того, чтобы подытожить вышесказанное, перечислим, какие же характеристики должны быть у поршневых колец и каков должен быть тепловой зазор поршневых колец:

  1. Регуляция температуры. Это одна из важнейших функций, поскольку большая масса тепла, которое поглощается поршнем в период сгорания, будет отводиться. Если такого отвода тепла не будет – поршень расплавится за считанные секунды.
  2. Давление. Основная функция состоит в том, чтобы уплотнять. И полная реализация этой характеристики возможна только при соответственном давлении. Когда давление появляется, оно влияет на поршневые круги, а они в свою очередь прижимается к стенкам цилиндра. Чтобы прижатие было равномерным – необходимо равномерное распределение и правильный зазор в поршневых кольцах.
  3. Надежность и подача масла – маслосъемные. У них есть две маслосъемных перемычки, которые отвечают за необходимое количество подачи масла в размере 1-2 мкм. Если масло подается правильно – тогда расход его не большой, так же как и расход горючего. При этом будет максимально соблюдаться правило износа и срок службы будет увеличиваться.

В итоге, хотелось бы пожелать каждому автомобилисту и водителю, независимо от того, у него дизель или бензин, проверять самостоятельно или обращаться к специалистам в таком вопросе. Особенно, если речь идет об автомобилях с большим пробегом и больше 5 лет постоянной езды.

Видео “Проверка зазора в замке поршневого кольца”

Посмотрев запись, вы узнаете, по какому принципу подбираются поршневые кольца.

Поршневые кольца двигателя

В двигателе внутреннего сгорания (ДВС) поршневые кольца (ПК) служат для уплотнения между стенками цилиндра (гильз) и поршнем, за счет них создается компрессия в цилиндрах. Если при сборке в мотор забыть поставить ПК, двигатель не заведется, так как не будет обеспечено необходимое сжатие рабочей топливовоздушной смеси.

В легковых автомобилях на каждом поршне стандартно устанавливаются по три кольца – два компрессионных и одно маслосъемное, причем, маслосъемные ПК могут быть наборными, то есть, состоять из нескольких элементов.

Компрессионные поршневые кольца (КПК) служат для создания компрессии в цилиндрах, всегда изготавливаются из высокопрочного чугуна с различными присадками.

Наибольшей прочностью обладает верхнее КПК, так как оно работает в самом тяжелом температурном режиме и испытывает максимальные нагрузки.

Маслосъемные поршневые кольца двигателя (МПК) нужны для отвода масла от стенок цилиндров, если кольца не будут выполнять свою функцию, двигатель будет расходовать масло. МПК могут быть как чугунными, так и стальными, причем, чугунные ПК почти всегда изготавливаются цельными, а вот стальные маслосъемные кольца бывает только наборными (составными). Стальное МПК на один цилиндр состоит из:

  1. двух пружинных стальных колец;
  2. осевого расширителя;
  3. радиального расширителя.

Какой зазор должен быть на поршневых кольцах

Тепловой зазор поршневых колец

ПК представляют собой пружинные диски с одним разрезом – при установке на поршень они разжимаются, а в гильзе плотно прижимаются к ее стенкам.

Чтобы достигалось максимальное сжатие рабочей смеси, стенки цилиндров должны быть максимально гладкими (без дефектов), а форма внутренней полости идеально круглой.

На поршне ПК размещаются в специальных канавках, причем, они посажены неплотно, и на холодном поршне перемещаются в канавках свободно.

Поршневые кольца имеют тепловые зазоры:

  1. между ПК и канавкой;
  2. в стыке.

Зазоры обязательно должны быть определенными, если они больше или меньше положенного значения, поршневая группа быстро выйдет из строя. Следует учитывать тот фактор, что при нагреве металл расширяется, и если тепловой зазор ПК будет слишком маленьким, поршневая группа начнет перегреваться. При больших зазорах не обеспечивается герметичность, возникают потери мощности.

Для легковых автомобилей, как правило, устанавливаются следующие зазоры:

  1. между канавками и КПК – от 0,02 до 0,08 мм (для верхнего кольца зазор должен быть немного больше);
  2. между канавками и МПК – от 0,05 до 0,06 мм;
  3. на стыке – от 0,25 до 0,5 мм.

По мере износа зазоры в ПК увеличиваются, и они не должны превышать:

  1. между кольцом и канавкой – 0,15 мм;
  2. на стыке – 1,0 мм.

Какой зазор должен быть на поршневых кольцах

Роль поршневых колец в эксплуатации двигателя

Есть ряд условий, соблюдение которых гарантирует долгую эксплуатацию поршневых колец. Во многом они зависят от характеристик зазора. Чтобы двигатель прослужил долгое время, необходим правильный зазор, который помогает в контроле таких параметров, как:

  1. Температура. От этого параметра зависит сама возможность работы системы. Если температура будет слишком высокой, то поршень расплавится за несколько секунд.
  2. Давление. В данном случае поршневые кольца играют роль уплотнителей. Само собой, что без правильного зазора эта функция будет трудноосуществимой. При возникновении давления, круги прижимаются к плоскости цилиндра. Правильный зазор позволяет максимально стабильно распределить силу давления.
  3. Подача масла. За этот параметр отвечают маслосъемные поршневые кольца. У них есть две перемычки. Именно они регулируют подачу субстанции в нужном количестве. Обычно данный параметр устанавливается на показателе в 1- 2 мкм. При оптимальной подаче уменьшается потребление бензина.

При правильном выставлении данных параметров срок эксплуатации каждой детали двигателя возрастает в несколько раз. Большую роль в их регулировке играют поршневые кольца и их зазоры.

Каким он должен быть?

Поршень имеет два типа колец: компрессионные (не допускают сжигания газов) и масляные скребки (удаляют излишки масла со стенок цилиндра). По своей конструкции они не являются непрерывными, но имеют выемку, которая позволяет ободу не заедать при нагревании. Разрез также способствует упругому давлению на стенки цилиндра

Очень важной ролью в работе колец и цилиндров является наличие теплового пространства в замках. Его фактический диапазон составляет от 0,3 до 0,6 мм

Несоблюдение диапазона может привести к отсутствию и значительному повреждению цилиндра.

Наклонный разрез гораздо лучше ценится. Потому что давление на стенки более равномерное из-за того, что его края немного тоньше.

Полезно знать о пробелах в замках. Иногда механики стараются сделать тепловое пространство в замках не менее 0,2 миллиметра. Это часто приводит к появлению концевых колец и цилиндров. И это естественно, потому что при нагревании детали пространство в замке становится меньше (или полностью отсутствует) и врезается в стенки цилиндра.

Чтобы подвести итог вышесказанному, перечислим, какими характеристиками должны обладать поршневые кольца и каким должен быть тепловой зазор поршневых колец:

  1. Регулирование температуры. Это одна из важнейших функций, так как большая масса тепла, поглощаемого поршнем во время сгорания, будет удалена. Если такого рассеяния тепла нет, поршень тает за считанные секунды.
  2. Давление. Основная функция. Герметизация. И полная реализация этой характеристики возможна только при соответствующем давлении. Когда возникает давление, оно воздействует на поршневые колеса, а они, в свою очередь, прижимаются к стенкам цилиндра. Для равномерного прессования необходимо равномерное распределение и надлежащий зазор в поршневых кольцах.
  3. Надежность и подача масла. Скребок для масла. У них есть две перемычки для скребков, которые отвечают за необходимый объем подачи масла в размере 1-2 микрона. Если масло подается правильно, его расход не такой высокий, как расход топлива. В этом случае правила износа будут максимально соблюдаться, и срок службы будет увеличен.

В результате я хотел бы пожелать каждому автомобилисту и водителю, независимо от того, есть ли у него дизель или бензин, проверить себя или проконсультироваться со специалистом по этому вопросу. Особенно, если речь идет об автомобилях с большим пробегом и более 5 лет постоянной езды.

Требования к тепловому зазору

Функциональные требования к тепловому зазору предусматривают:

  • Отвод тепла от поршня в момент воспламенения смеси . В противном случае поршень выгорит под температурой камеры сгорания.
  • Функция уплотнения поршневого пространства . Появляющееся давление должно равномерно прижимать кольца к стенкам цилиндра. Достижение такового прикасания требует установки правильного расстояния.
  • Требования к маслосъёмным кругам , отвечающим за подачу нужного количества смазывающего материала. Соблюдение этого правила сохраняет расход масла, бензин на уровне заводских норм.
Популярные статьи  Что значит «свап» мотора

Выставленные зазоры на кольцах

Установленный зазор должен соответствовать 0,6-0,3 мм, а боковой между стенкой не превышать 0,08-0,04 мм.

Величина исходит из того, что отработанные газы действуют на кольца с внутренней стороны канавки, прижимая их к стенке. Согласованное функционирование компрессионных, маслосъёмных колец позволяет получить полное сгорание смеси. Зависит это от укладки их в канавку поршня.

Стало быть, малая величина между концами после прогрева приведёт к задирам зеркала цилиндра.

Зазор измеряется щупом и регламентируется величиной 0,2-0,5 мм . Для двигателей модели ВАЗ на уплотнительных кольцах предусмотрена величина 0,25-0,04 мм . Маслосъёмные имеют 0,25-0,5 мм .

Первое кольцо сверху (компрессионное), как нагруженное из легированного чугуна подвергается напылению хромом. Пористое покрытие этого металла способно удерживать необходимую массу моторного масла.

Плазменное нанесение на кольца слоя молибдена способствует износостойкости, низким показателем трения с цилиндром.

Замок на сепараторе покрашен в голубой цвет

Подбирая ремонтный размер, нужно руководствоваться обозначением продукции, включая модель двигателя, номер комплекта, размер изделия. Дополнительно проверяется маркировка, которая находится в определённом месте продукции (близко к концу). Тщательно рассматриваются расширительные пружины со шлифованной поверхностью.

Правильно подобранные и грамотно уложенные по месту кольца гарантируют длительный срок эксплуатации.

Поршневые кольца

Поршневые кольца — кольца незамкнутого типа, которые устанавливаются с минимальным зазором в специальных канавках, выполненных на внешней поверхности поршня. Поршневые кольца являются уплотнительным элементом ЦПГ, посредством которого удается добиться необходимой герметизации камеры сгорания в устройстве поршневых двигателей.

Поршневые кольца бывают двух типов:

  • компрессионные поршневые кольца;
  • маслосъемные поршневые кольца;

Современные бензиновые и дизельные двигатели обычно имеют 3 кольца:

  • первое (верхнее) компрессионное кольцо;
  • второе (нижнее) компрессионное кольцо;
  • маслосъемное кольцо;

Высокофорсированные бензиновые агрегаты могут иметь только 1 компрессионное кольцо, в то время как на поршне дизельного мотора могут быть установлены 3 компрессионных кольца.

  1. Применение компрессионного поршневого кольца позволяет реализовать скользящее герметичное соединение и создать эффективное уплотнение лабиринтного типа между поршнем и стенками цилиндра. Благодаря использованию компрессионных поршневых колец удается избежать прорыва отработавших газов из камеры сгорания в избыточном количестве. Допустимым количеством прорывающихся газов на ДВС с исправной ЦПГ считается показатель до 1%.
  2. Поршневые кольца дополнительно отвечают за регулирование количества моторного масла, которое остается на стенках цилиндров для смазывания самих колец и поршней, и препятствуют попаданию смазки в камеру сгорания. Указанную функцию выполняет маслосъемное, а также частично второе компрессионное кольцо.
  3. Еще одной функцией поршневых колец является охлаждение поршней, которое обеспечивается благодаря отводу тепла от поршня путем передачи избытков нагрева на стенки цилиндров.

Кольца в цилиндрах двигателя работают в крайне тяжелых условиях, так как постоянно испытывают серьезные механические и тепловые нагрузки. По этой причине к материалу изготовления, конструкции поршневых колец и способу их крепления на поршне выдвигаются особые требования. Поршневые кольца изготавливаются из чугуна или упругой легированной стали. Для улучшенной износостойкости на поверхность компрессионного кольца в процессе производства наносят дополнительное покрытие. Материалом такого покрытия выступает хром или молибден.

Поршневые кольца имеют специальный замок. Замок поршневого кольца фактически представляет собой разрез. Благодаря такому замку упругое кольцо способно разжиматься и сжиматься подобно пружине.

Другими словами, поршневое кольцо представляет собой не окружность, а имеет дугообразную форму с зазором между концами в области разреза. После того, как поршневое кольцо устанавливается в цилиндр, происходит его сжатие. Зазор в области замка уменьшается до показателя 0.1- 0.5 мм, который определен конструкцией двигателя. При этом величина разреза не позволяет поршневому кольцу срываться с посадочного места на поршне.

Величина зазора поршневых колец для каждой модели двигателя является строго определенным параметром. Увеличение зазора поршневых колец приводит к разгерметизации и прорыву газов из камеры сгорания. Результатом становится потеря мощности двигателя. Уменьшение зазора поршневого кольца может привести к заклиниванию кольца в цилиндре двигателя после теплового расширения.

Заклинивание поршневых колец вызывает поломку самих колец, образование задиров на зеркале цилиндров и другие повреждения. Также некоторые производители предлагают специальные поршневые кольца без зазоров.

Маслосъемные кольца устанавливаются под компрессионными, отличаются более сложной конструкцией. Маслосъемное кольцо имеет форму короба с двумя гранями, а также внутренние щели. Грани выполняют функцию скребка, посредством которого лишнее масло удаляется со стенок цилиндра. Через щели маслосъемного кольца смазка отводится к поршневым дренажным отверстиям.

Среди наиболее распространенных неисправностей отмечается износ, разрушение и потеря подвижности поршневых колец. К ускоренному износу и разрушению часто приводит детонация и перегрев двигателя, потеря подвижности возникает в результате закоксовки поршневых колец. Подобная неисправность также называется залеганием поршневых колец, при этом первыми обычно залегают маслосъемные кольца.

Причины износа поршня

Дефект 1: повреждения верхней части поршня

  • Чрезмерно большая температура сгорания
  • Недостаток охлаждения поршня сквозь масляные каналы в нём

Действия:

Обследуйте систему питания и при потребности отрегулируйте. Прочистите масляные каналы. При наличии сильных дефектов головки поршня

смените поршни на новые.

Дефект 2: местные задиры на поршне

  • Дефицит смазки в паре поршень-цилиндр
  • Высокая температура плоскости цилиндра
  • Макродеформация цилиндра

Действия:

Смените повреждённые звена на новые. Проверьте смазку и правильность работы системы смазки (маслоподкачивающий насос, фильтр).

Дефект 3: радиальные трещины в камере сгорания

Действие слишком высокой температуры на днище поршня — последствие перегрузки мотора.

Действия:

Замените испорченные элементы на новые.

Дефект 4: разрушение юбки поршня в зоне отверстия под палец

  • Ошибочная установка стопорных колец или старые стопорные кольца, вследствие чего они вывалились, и поршневой палец торцевой стороной имел контакт с цилиндром.
  • Неисправность стопорных колец — как результат несоосности поршневого пальца и коленвала, искореженного шатуна, из-за конусности шеек коленчатого вала или огромного осевого смещения коленвала.

Действия:

Ликвидируйте дефекты цилиндра двигателя. Проконтролируйте соосность поршневого пальца и коленвала, устраните продольный зазор на коленчатом вале. При смене поршней удостоверьтесь, что стопорные кольца поставлены верно.

Дефект 5: задиры поршня с солидными дефектами в исподней части юбки поршня

  • Нехватка смазки
  • Мизерный зазор между поршнем или цилиндром
  • Искажение гильзы
  • Искажено днище поршня
  • Тотальный перегрев мотора
  • Неудовлетворительное круговращение охлаждающей жидкости (местный перегрев)

Действия:

Проверьте цилиндры и систему охлаждения. Смените испорченные составляющие, ликвидируете поломки.

Дефект 6: крушение перемычек промеж канавками колец

  • Употребление горючего с низким октановым числом
  • Высокое давление сгорания, давление газа под поршнем цилиндра — итог неточной регулировки впрыска или применения при запуске двигателя аэрозолей, повышающих степень сжатия

Действия:

Смените поршень и кольца. Проверьте регулирования.

Дефект 7: изнашивание канавок под поршневые кольца

Изъяны имеют все шансы быть и не столь ярко выраженными, вследствие этого в неизбежном порядке прочистите канавки под поршневые кольца

и оцените их повреждение. Произвести это впору следующим приемом. Возьмите новый набор поршневых колец или калибр пригодной толщины. Кольцо вставляем в соответственную канавку и с подмогой щупа контролируем промежуток между поршнем и кольцом.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
