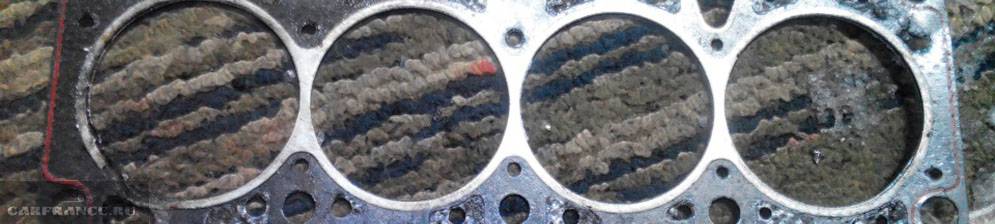

Прогорела прокладка головки блока цилиндров: симптомы неисправности

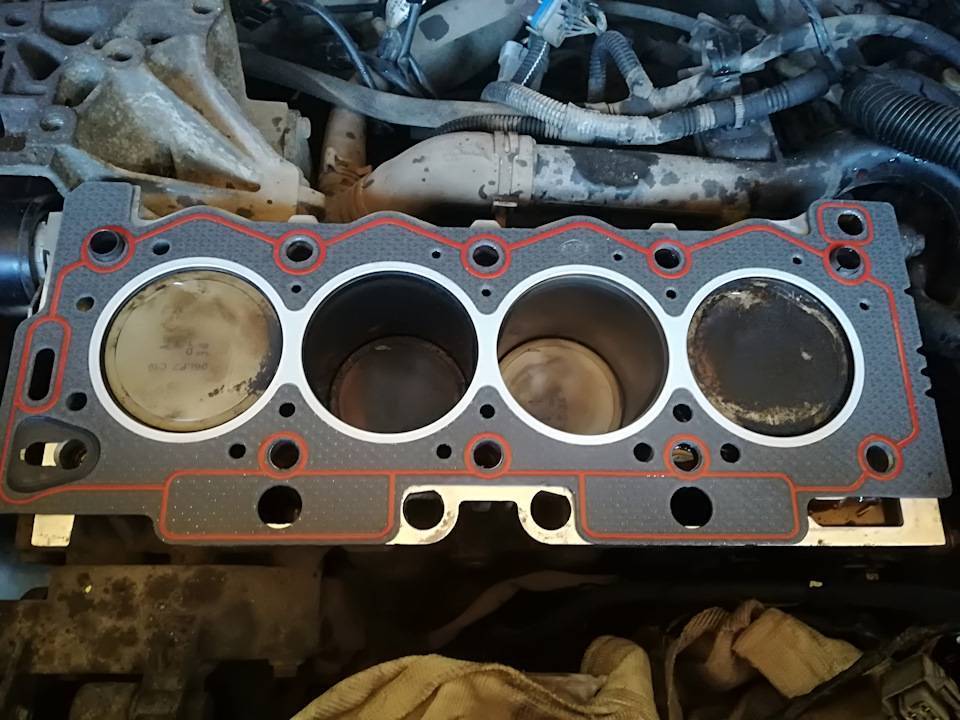

Какой материал для прокладки лучше

Прокладки из разных материалов

При замене прокладки у многих автовладельцев возникает резонный вопрос, какая прокладка лучше — из металла или паронита? Каждый из этих материалов имеет свои преимущества и недостатки. При этом нужно понимать, что если производитель рекомендует использовать прокладки из определенного материала, то необходимо придерживаться этих требований.

Как правило, металлическая прокладка более крепкая, чем ее паронитовый аналог. Поэтому ее целесообразно ставить на мощные турбированные или форсированные двигатели. Если же вы не планируете тюнинговать мотор вашего автомобиля, а просто эксплуатируете его в щадящем режиме, то для вас не имеет большого значения выбор материала. Соответственно, вполне подойдет и паронитовая прокладка. Тем более, что этот материал является более гибким, и способен плотнее прилегать к рабочим поверхностям.

Также при выборе необходимо учитывать, что материал, из которого изготовлена прокладка, не оказывает первоочередное влияние на срок ее службы. Гораздо более важным показателем является то, как была установлена прокладка. Дело в том, между отдельными группами отверстий очень тонкие стенки. Поэтому, если прокладку установить не точно на посадочное место, то велика вероятность прогара даже у самого крепкого материала.

Самым явным признаком, того, что прокладка была установлена неверно, является ее быстрый выход из строя. Также если вы неправильно установили ее, машина может попросту не завестись. У дизельных двигателей при этом еще может слышаться и стук поршней. Это происходит по причине того, что поршень задевает край прокладки.

Заключение

В случае, если у вас пробита прокладка ГБЦ, то ездить на неисправном автомобиле нежелательно. Поэтому рекомендуем вам при обнаружении пробития прокладки сразу же заменить ее

Кроме этого, важно не только обнаружить сам факт того, что она пробита, но и причину этого. В частности, почему перегревается двигатель или возникают другие неисправности

В процессе замены контролируйте значение момента на крепежных болтах. Своевременная замена прокладки ГБЦ избавит вас от больших финансовых трат по ремонту более дорогостоящих узлов. Чем дольше вы будете ездить на машине с пробитой прокладкой ГБЦ, тем больше вероятность, что из строя выйдут другие, более дорогостоящие и важные узлы двигателя.

Двигатель автомобиля имеет две важные детали: блок цилиндров и головку блока цилиндров (ГБЦ). А соединяются они друг с другом прокладкой ГБЦ. Ее основной задачей является герметизация камер сгорания и каналов, по которым проходит антифриз. Когда пробита прокладка ГБЦ, в моторе появляются различные неполадки.

Каждая модель двигателя оснащается прокладкой ГБЦ. Она может изготавливаться из тонкого листового металла или из армированного паронита с металлической окантовкой отверстий под камеры сгорания. Между некоторыми отверстиями в прокладке достаточно тонкие стенки, поэтому малейшая ошибка при установке или замене приведет к их быстрому прогоранию.

Главным залогом долговечности прокладки ГБЦ является идеальная плоскость прилегания у головки и блока цилиндров. Прилегающие поверхности должны быть чистыми, без раковин и шероховатостей. Вторым важным моментом для продления жизни прокладки будет соблюдение определенного порядка закручивания болтов крепления ГБЦ. Для этого производители моторов, а также изготовители прокладок прилагают схему заворачивания крепежных деталей с указанием момента затяжки.

Шлифовка головки блока цилиндров — когда лучше выполнять?

Большинство автовладельцев в курсе, что одной из наиболее специфических частей автомобильного двигателя является головка блоков цилиндра. Абсолютно все элементы головки блока цилиндров тесно взаимодействуют друг с другом, а если что-то и сломается, что результатом будет серьезный дефект ГБЦ. К примеру, если износилась прокладка ГБЦ, от чего происходит пропускание масла, то в качестве ремонта придется не только заменить прокладку, но и выяснить причину, по которой этот элемент пришел в негодность.

Если говорить простыми словами, то придется проводить полную диагностику ГБЦ. А наиболее вероятной причиной того, что прокладку стало пробивать, является нарушение сопряжения блока цилиндров и ГБЦ. Если это действительно так, то скорее всего понадобится шлифовка (фрезеровка) ГБЦ.

Когда нужна шлифовка ГБЦ

Необходимо разобраться в том, зачем же нужно шлифовать как головку блока цилиндров, так и сам блок тоже. ГБЦ нужно шлифовать для того, чтобы довести до предписанных параметров привалочную плоскость ГБЦ, которая сопрягается с плоскостью блока цилиндров.Плоскость головки блока цилиндров шлифуют в 2х случая. Первый вариант является не очень-то актуальным и распространённым в кругу среднестатистических водителей – это тюнинг движка. Дабы увечить степень сжатия, нужно уменьшить высоту головки блока цилиндров. Но подобная проблема была характерна для того времени, когда качественное горючее было в большом дефиците. Сейчас же такой вариант подойдет для тех, кто фанатично гоняется за изменением параметров движка.

Не стоит ограничиваться только теми ремонтными работами, ради которых была произведена разборка головки блока цилиндров. Ведь если она открыта, то можно выделить чуть больше времени, чем обычно, дабы после не возвращаться к этому вопросу.

Подготовка головки блока к шлифочным работам

Проверить плоскость головки можно самостоятельно, используя линейку и набор щупов. Линейку нужно поочередно приложить по диагоналям нижней плоскости, после чего нужно подобрать щуп, который бы входил в интервал между плоскостью головки и линейкой. Высокую точность измерений такой метод не даст, но все же у Вас будет общее представление о том, на сколько деформировалась сопрягаемая плоскость. Больше всего плоскость головки будет деформирована в области цилиндров, прокладка которых прогорела, а поршни покрыты нагаром.Запомните, что шлифовать головку ГБЦ можно только после полной проверки корпуса на предмет наличия трещин. Никаких изъянов быть не должно. Найти же трещины можно используя какую-нибудь окрашивающую жидкость, правда перед проверкой нужно тщательно очистить поверхность головки. После нанесения краски нужно будет подождать всего 5 минут, после чего ее можно удалять. Если поверхность ровная, то следов от краски не останется, а вот в трещины она забьется, показывая изъяны.

Для диагностирования придется использовать специальное оборудование. Проверить, на сколько герметичны внутренние полости ГБЦ, можно только с помощью специального устройства, которое нагревает корпус головки, после чего трещины будут выявлены через воздушные пузырьки и давление, если поместить головку в воду. Если трещины все же есть, то сначала их нужно будет удалить, а после чего уже можно будет приступать непосредственно к шлифовальным работам.

Процесс шлифовки ГБЦ

Провести процесс шлифовки ГБЦ самостоятельно у Вас вряд ли получится, так как для проведения операции потребуется специальная фрезерно-шлифовальная машинка. Технологическая сторона процесса Вас вряд ли заинтересует, но все же стоит иметь представление о некоторых нюансах, которые следует учесть при сборке ГБЦ.Толщина шлифования. В мануале от завода-производителя, который прилагается к модели Вашей машины, должна быть указана максимальная (ремонтная) глубина шлифования плоскости. При соблюдении всех параметров двигатель будет работать нормально. Будет огромным плюсом, если Вы уточните у мастера глубину фрезеровки, которую он собирается сделать. Обязательно скажите о том, какие цифры указаны в мануале. Необходимо это для того, чтобы мастер смог подобрать прокладку с нужной толщиной.

Проводить эксперименты с двигателем специалисты крайне не рекомендуют. Если мастер переборщит, то есть превысит максимально допустимый запас, описанный в мануале, то придется полностью заменить ГБЦ. По времени шлифование – процедура достаточно быстрая, а результатом будет герметичная и отшлифованная ГБЦ, которую можно со спокойной душой ставить на место. Желаем успехов.

Популярные статьи  Почему перегревается двигатель, и что делать при перегреве

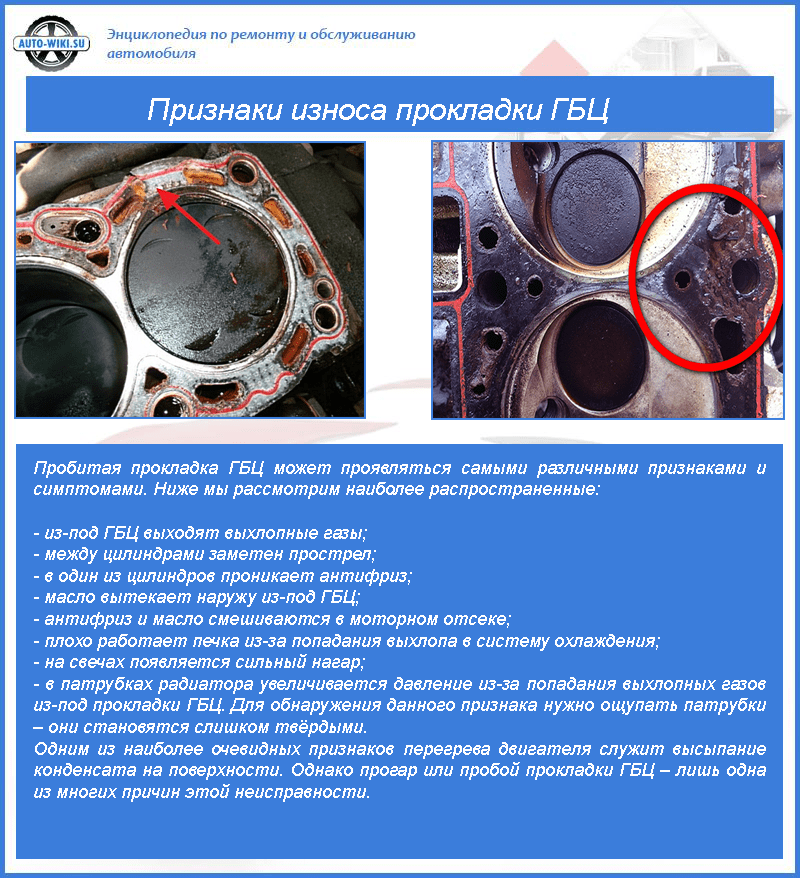

Признаки пробитой прокладки головки блока цилиндров

Наиболее явным признаком пробитой прокладки ГБЦ будет «прострел» – когда из-под головки блока вырываются газы. Определить это очень просто по характерному звуку. Иногда встречается разгерметизация между двумя цилиндрами. Определить такой дефект значительно сложнее – необходимо мерить компрессию. Однако в таком случае мотор все равно будет «троить». И хорошо если причина этого – пробитая прокладка, а не что похуже.

Наличие выхлопных газов в радиаторе тоже может указывать на возможный пробой. Однако это не всегда так, иногда газ может проходить через небольшую трещину в головке либо на стенке гильзы. В таком случае мотор работает довольно стабильно, правда постепенно будет уменьшаться количество антифриза, а система выхлопа немного дымить. С таким дефектом можно ездить довольно долго, однако рано или поздно он превратится в полноценный «прострел».

То есть симптомы пробитой прокладки ГБЦ могут проявляться по-разному. Выделим основные признаки:

  1. Пробой окантовки камеры сгорания ведет к увеличению рабочей температуры двигателя. Это происходит из-за попадания горячих отработанных газов в охлаждающую жидкость, что ведет к более быстрому ее нагреву. В таком случае в расширительном бачке можно наблюдать обильное появление пузырьков с газом.
  2. Смешивание смазочных материалов и охлаждающей жидкости, наличие топлива в антифризе или масле также указывают на пробитую прокладку ГБЦ. В случае появления масляного пятна в расширительном баке стоит задуматься.
  3. Пробой между цилиндрами выявить непросто. При прогоревшей прокладке ГБЦ между камерами сгорания в топливную смесь может попадать отработанный газ из соседнего цилиндра. Это усложняет запуск двигателя, а после прогрева он работает в нормальном режиме.
  4. В редких случаях можно наблюдать разрыв внешнего корпуса прокладки головки блока цилиндров. При этом на поверхности мотора в месте стыка можно увидеть масляные подтеки.
  5. Если из выхлопной трубы даже после хорошего прогрева двигателя идет белый дым – это явный признак пробитой прокладки ГБЦ. В случае разрыва между каналом охлаждения и цилиндром, антифриз будет попадать в камеру сгорания, что ведет к появлению белого дыма.

Стоит помнить, что перегрев мотора, вызванный пробоем прокладки, может повлечь искривление плоскости ГБЦ. Это характерно к алюминиевым головкам блока цилиндров, у чугунных такая проблема не встречается.

Чем грозит прогоревшая прокладка ГБЦ

Когда прогорела прокладка ГБЦ, последствия зависят от времени обнаружения неисправности и прекращения эксплуатации автомобиля. Если прокладка только прогорела, то можно обойтись минимальными потерями – заменой самой прокладки и сопутствующими работами. При движении с прогоревшей прокладкой возможны:

  1. сильный перегрев с деформацией головки, что приведет к ее замене, а это не дешево;
  2. заклинивание двигателя;
  3. порыв патрубков системы охлаждения из-за высокого давления горячих газов.

Последствиями заклинивания двигателя могут стать необходимость шлифовки или замены коленвала, замена вкладышей, шатунов или поршней. В худшем случае может понадобиться ремонт блока цилиндров.

Бывают случаи, когда за ночь, сквозь прогоревшую прокладку в цилиндр набирается тосол и при запуске случается гидравлический удар с деформацией головки, шатуна, поршня, коленвала. Если возникла необходимость запустить двигатель, продолжительное время стоявший с прогоревшей прокладкой, необходимо выкрутить свечи или форсунки (для дизелей) и прокрутить коленвал. Затем обратно вкрутить свечи и можно заводить. Описанная процедура поможет избежать гидроудара, а значит, сэкономит деньги и время на ремонт.

Учитывая последствия, которые настают после того как прогорает прокладка ГБЦ, в случае возникновения любого из приведенных признаков, следует безотлагательно обратиться к специалистам. » alt=»»>

Прогорела прокладка головки блока цилиндров: симптомы неисправности

Очень многие узлы и агрегаты в современном автомобиле не могут нормально функционировать без герметизации в сопряжениях. Наиболее чувствительными в этом плане считаются сопряжение головки блока и блока цилиндров. Если за герметизацию в других узлах могут отвечать прокладки из технического картона, резиноматериала, а иногда и просто слой герметика, то в случае с головкой блока для герметизации служит прокладка довольно сложной формы и состава.

Термостат

Причиной перегрева охлаждающей жидкости может быть и термостат – эта деталь в охлаждающей системе требуется для поддержания стабильной температуры.

Когда мотор еще холодный, весь тосол циркулирует по малому кругу, минуя радиатор, поэтому время прогрева двигателя с закрытым термостатом значительно сокращается.

При достижении необходимой температуры срабатывает клапан терморегулирующего устройства (отрывается), и антифриз проходит по большому кругу через все патрубки системы охлаждения и радиатор.

Тем самым двигатель охлаждается.

Если термостат вовремя не откроется, закипание тосола неизбежно, жидкость не пройдя через радиатор не охладится до нужного предела.

В любом случае нужно внимательно следить на приборами и не допускать перегрева.

Как убедиться в исправности термостата?

В первую очередь следует убедиться в равномерности нагрева всех радиаторных больших патрубков (верхнего и нижнего).

Если часть из них после прогрева осталась в холодном состоянии, проверяем работоспособность термостата.

Для проверки терморегулирующего устройства его необходимо демонтировать с автомобиля

Снимать термостат несложно, поэтому заострим внимание на диагностике

Для проверки потребуется любая посуда, электрический нагреватель и термометр.

Наливаем в емкость воды, размещаем в ней деталь, воду и смотрим по градуснику, когда термоэлемент начинает открываться.

Рекомендуем: Виды присадок для восстановления двигателя внутреннего сгорания

Разброс температур, при которых должен срабатывать клапан, указывается для каждого термостата и зависит от конкретной модели авто.

Почему пробивает прокладку ГБЦ

В большинстве случаев причиной, по которой возникают проблемы с прокладкой ГБЦ, является банальный перегрев. Из-за него крышку блока может “повести”, и нарушится плоскость, по которой прокладка прилегает к двум соприкасающимся поверхностям. Как следствие, возникает разгерметизация внутренней полости со всеми вытекающими последствиями. Изменяют свою геометрию, в основном, алюминиевые головки. Чугунные таким неисправностям не подвержены, они скорее дадут трещину, чем искривятся, да и то в самых крайних случаях.

Прогорела прокладка головки блока цилиндров: симптомы неисправности

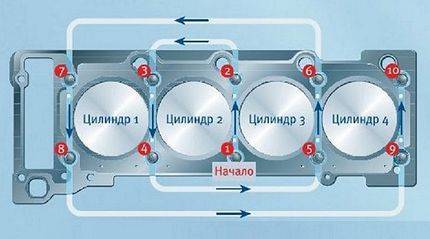

Схема протяжки болтов ГБЦ на ВАЗах «классике»

Также из-за перегрева прокладка может накалиться до таких температур, при которых она изменит свою геометрию. Естественно, в этом случае также произойдет разгерметизация. Особенно это актуально для железо-асбестовых прокладок.

Еще одна причина — нарушение момента затяжки болтов. Пагубное влияние оказывает как очень большое, так и малое значение момента. В первом случае прокладка может разрушиться, особенно если она выполнена из некачественных материалов. А во втором — пропускать выхлопные газы наружу, не препятствуя им. При этом газы вместе с атмосферным воздухом будут пагубно влиять на материал прокладки, постепенно выводя ее из строя. В идеале болты необходимо закручивать с помощью динамометра, показывающего значение момента, кроме этого, соблюдать при этом последовательность их закручивания. Справочную информацию об этом можно найти в мануале.

Как правило, последовательность затяжки заключается в том, что сначала закручивают центральные болты, а после этого остальные по диагонали. При этом закручивание происходит поэтапно. В частности, в автомобилях ВАЗ “классических” моделей шаг момента составляет 3 кгс. То есть, все болты в указанной последовательности затягиваются на 3 кгс, после этого дотягиваются до 6 кгс, и до 9…10 кгс.

И самая очевидная причина — низкое качество материала, из которого сделана прокладка. Тут все просто. Старайтесь покупать изделия в проверенных магазинах. При выборе необходимо руководствоваться правилом “золотой середины”. Прокладка, конечно же, стоит недорого, поэтому не стоит переплачивать, как и покупать откровенно дешевый мусор. Главное, чтобы вы были уверены в магазине, где совершаете покупку.

Также не исключено что прокладка головки блока прогорела попросту от износа материала, ведь у всего есть свой строк службы.

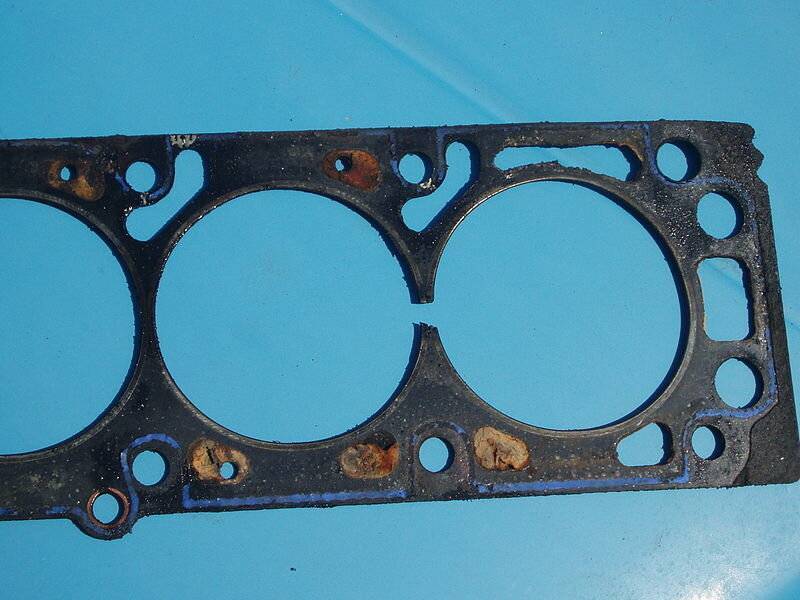

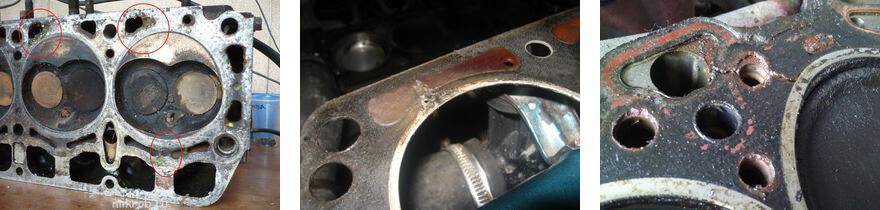

Примеры мест пробоя прокладки ГБЦ

Также иногда причинами в работе прокладки бывают проблемы с нарушением процесса сгорания топлива (детонация, калильное зажигание). Из-за перегрева очень страдает головка блока цилиндров. В ней могут появиться трещины, которые также приведут к разгерметизации описанных систем. Головка, как правило, сделана из алюминия. А в процессе нагрева он расширяется быстрее, чем стальные болты. Поэтому головка начинает значительно давить на прокладку, а та испытывает перегрузки. Это и приводит к отвердеванию материалов прокладки, что в свою очередь вызывает разгерметизацию.

Популярные статьи  Простые способы снять тормозной барабан

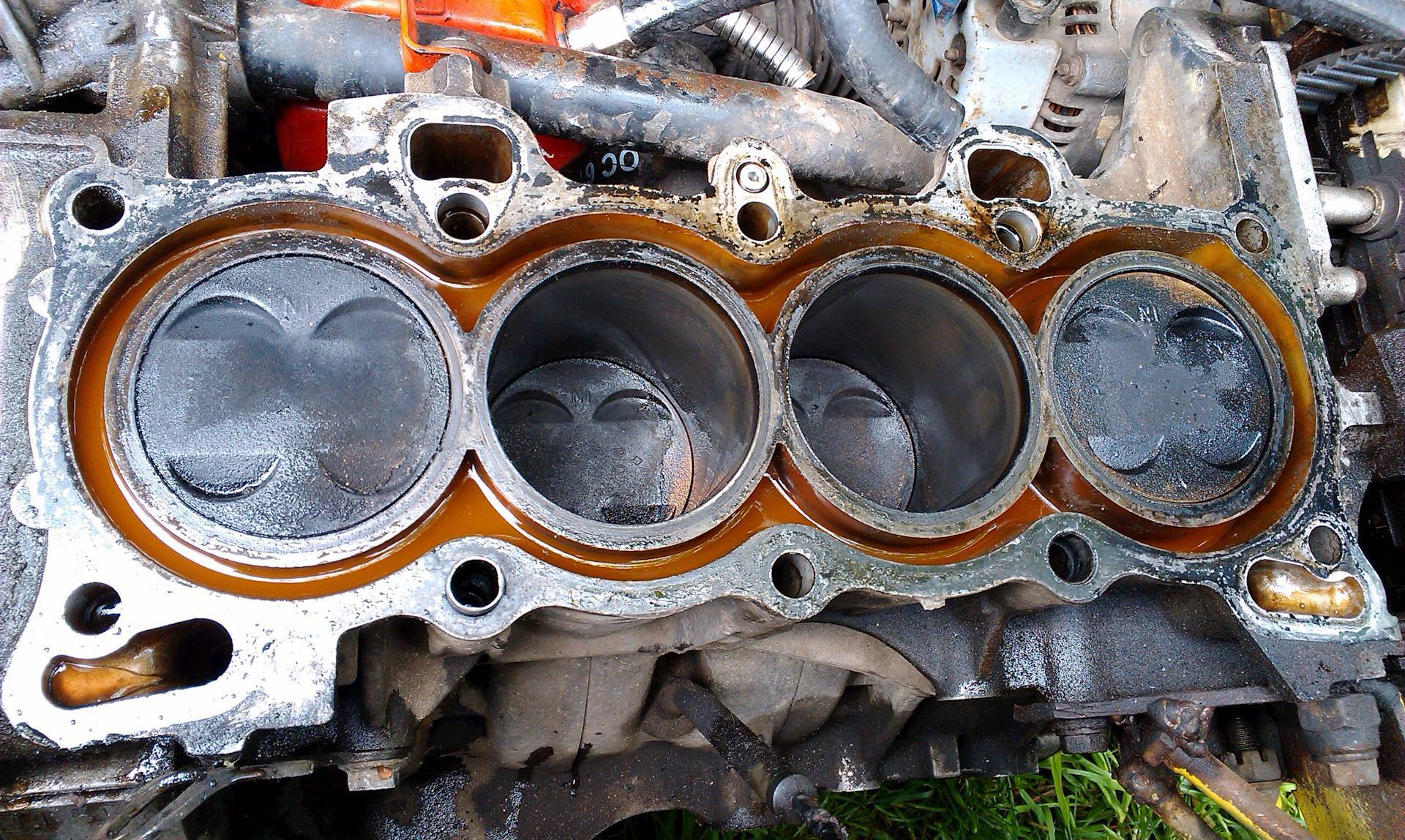

Часто когда прокладка выходит из строя, она прогорает по окантовке или между цилиндрами. В этом случае нередко возникает эрозия поверхности блока цилиндров и самой окантовки вблизи повреждения. Изменение цвета материала прокладки возле окантовки также может свидетельствовать о высокой температуре в камере сгорания. Для устранения неисправности часто достаточно установить правильный угол зажигания.

Для водителя важно понимать различие между понятиями «пробой» и «прогар» прокладки. Пробой в данном случае подразумевает существенное повреждение поверхности прокладки или отдельных ее элементов

В данном же случае (а чаще всего так и происходит) водитель сталкивается с прогаром. То есть, возникают незначительные повреждения, которые порой даже тяжело найти на прокладке. Однако именно они становятся причиной перечисленных выше неприятных ситуаций.

Признаки пробития прокладки ГБЦ

Когда вы решили проверить уровень масла в вашем автомобиле, то на щупе вместо масла появилась белая пена. Такая же пена может появиться и под пробкой горловины для заливки масла. Это признаки того, что в масляную систему двигателя проникла охлаждающая жидкость. Причиной этого может быть только пробитая прокладка ГБЦ. Тут надо заметить, что в очень редких случаях такое может случиться, если появились трещины в блоке цилиндров (прокладка при этом может быть совершенно не повреждённой). В любом случае, если вами была обнаружена такая белая жидкость, то надо «бить тревогу» и, либо самому начать устранять эту проблему, либо обратиться в ближайшую автомастерскую за квалифицированной помощью.
Появляется густой белый пар из выхлопной трубы вашего автомобиля, когда двигатель работает. Иногда с капельками влаги. Это свидетельствует о том, что охлаждающая жидкость проникла в цилиндры. Косвенно на это может указывать то, что резко снизится уровень охлаждающей жидкости. Это и понятно, так как она вылетает через выхлопную трубу. Но белый дым не всегда может говорить вам о пробитой прокладке ГБЦ. Такой дым может появиться и тогда, когда вы прогреваете мотор, когда много конденсата. Или когда высокая влажность в сырую погоду. Это нормальное явление и паниковать тут не следует. Если у вас действительно пробило прокладку ГБЦ, то белый пар будет идти из выхлопной трубы постоянно и в обильном количестве.
В расширительном бачке появляются масляные пятна и масляная плёнка. Масляные образования могут появляться и в радиаторе. Если вы это заметили, то с большой долей вероятности поможет вам определить, что нарушена целостность прокладки головки блока цилиндров

В любом случае следует обратить на это внимание. Интересно, но встречаются и такие «спецы» которые умудряются промывать систему охлаждения отработанными моющими средствами

Но на таких «специалистов» не надо обращать внимание и будем считать, что к нам это не подходит.
Если в горловину вашего радиатора равномерно поступают газовые образования, напоминающие пузырьки от шампанского, то это может говорить о том, что из камеры сгорания в охлаждающую жидкость попадают выхлопные газы. Вероятнее всего, что где-то есть отверстие, через которое и поступают выхлопные газы и причиной этого может быть пробитая прокладка головки блока цилиндров. Если пузырьки появляются в процессе замены охлаждающей жидкости, то не обращайте на это внимание, но если этот процесс идёт постоянно, значит надо искать причину.
Если выхлопные газы вырываются наружу через прокладку ГБЦ, то такое явление встречается не очень часто. Заметить это можно достаточно легко, надо только присмотреться. Но забывать про это тоже не надо – ведь неизвестно, что может произойти. Более распространена ситуация, когда из-под головки блока цилиндров появляются масляные разводы. В таком случае надо попытаться затянуть болты крепления ГБЦ. Но в этом случае надо чётко следовать инструкции, а то можно сделать ещё хуже. Затягивать шпильки болтов надо в строгой последовательности и с таким усилием, который рекомендован изготовителем. В противном случае можно сорвать резьбовое соединение или сломать шпильку. Используйте для этого динамометрический ключ. Если у вас его нет в наличие, то возьмите у кого нибудь либо приобретите в магазине.
Бывают случаи, когда прокладка ГБЦ получает пробой между цилиндрами. Найти такую поломку очень сложно, так как тут будут отсутствовать любые явные признаки этого. На это будет указывать только повышенный расход топлива и понижение мощности автомобиля. Способствовать этому может много причин. Поэтому, воспользуйтесь для диагностики этой неисправности компрессометром. Если в одном из цилиндров пропала компрессия (либо в нескольких), то это напрямую может указывать на то, что пробило прокладку ГБЦ .

В заключении можно сказать о том, что если вы установили, что у вас пробило прокладку, то ни в коем случае не надо откладывать ремонт. Лучше сразу обратиться в автосервис и устранить эту проблему.

Удачи на дорогах!

Проголосуйте, понравилась ли вам статья?

Перегрев

Наиболее распространенная причина выхода прокладок ГБЦ из строя – перегрев. При этом часто разрушается и сам уплотнительный элемент, и деформируется полость головки и даже блока цилиндров.

Локальный перегрев камер сгорания вызывает появление трещин, увеличению усилия, действующего на прокладку из-за расширения алюминиевой головки. При последующем охлаждении прокладка, как следствие, уже не обеспечивает герметичность.

Причина – при нагревании происходит потеря эластичности слоев. «Вычислить» перегретую прокладку можно только при осмотре: вблизи камер она часто становится обугленной, в других зонах – твердой.

При замене перегретой прокладки мало просто обработать поверхность головки

Важно понять причину вызвавшую перегрев: некорректная работы системы охлаждения (выход из строя термостата или нарушения в работе помпы, повреждения шлангов и т.д.)

В случае, если перегрев имел место, а прокладка кажется целой (нет никаких подозрительных следов), не стоит искушать судьбу. Необходимые свойства уже были потеряны и появление прогара – дело времени. Поэтому замену стоит произвести незамедлительно.

Почему пробивает прокладку ГБЦ

В большинстве случаев причиной, по которой возникают проблемы с прокладкой ГБЦ, является банальный перегрев. Из-за него крышку блока может “повести”, и нарушится плоскость, по которой прокладка прилегает к двум соприкасающимся поверхностям. Как следствие, возникает разгерметизация внутренней полости со всеми вытекающими последствиями. Изменяют свою геометрию, в основном, алюминиевые головки. Чугунные таким неисправностям не подвержены, они скорее дадут трещину, чем искривятся, да и то в самых крайних случаях.

Прогорела прокладка головки блока цилиндров: симптомы неисправностиСхема протяжки болтов ГБЦ на ВАЗах «классике»

Также из-за перегрева прокладка может накалиться до таких температур, при которых она изменит свою геометрию. Естественно, в этом случае также произойдет разгерметизация. Особенно это актуально для железо-асбестовых прокладок.

Еще одна причина — нарушение момента затяжки болтов. Пагубное влияние оказывает как очень большое, так и малое значение момента. В первом случае прокладка может разрушиться, особенно если она выполнена из некачественных материалов. А во втором — пропускать выхлопные газы наружу, не препятствуя им. При этом газы вместе с атмосферным воздухом будут пагубно влиять на материал прокладки, постепенно выводя ее из строя. В идеале болты необходимо закручивать с помощью динамометра, показывающего значение момента, кроме этого, соблюдать при этом последовательность их закручивания. Справочную информацию об этом можно найти в мануале.

Как правило, последовательность затяжки заключается в том, что сначала закручивают центральные болты, а после этого остальные по диагонали. При этом закручивание происходит поэтапно. В частности, в автомобилях ВАЗ “классических” моделей шаг момента составляет 3 кгс. То есть, все болты в указанной последовательности затягиваются на 3 кгс, после этого дотягиваются до 6 кгс, и до 9…10 кгс.

Популярные статьи  Контрактный двигатель автомобиля

По статистике, в около 80% случаев, когда прокладка выходила из строя причиной этому служили неправильные моменты затяжки или несоблюдение ее последовательности (схемы).

И самая очевидная причина — низкое качество материала, из которого сделана прокладка. Тут все просто. Старайтесь покупать изделия в проверенных магазинах. При выборе необходимо руководствоваться правилом “золотой середины”. Прокладка, конечно же, стоит недорого, поэтому не стоит переплачивать, как и покупать откровенно дешевый мусор. Главное, чтобы вы были уверены в магазине, где совершаете покупку.

Также не исключено что прокладка головки блока прогорела попросту от износа материала, ведь у всего есть свой строк службы.

Прогорела прокладка головки блока цилиндров: симптомы неисправностиПримеры мест пробоя прокладки ГБЦ

Также иногда причинами в работе прокладки бывают проблемы с нарушением процесса сгорания топлива (детонация, калильное зажигание). Из-за перегрева очень страдает головка блока цилиндров. В ней могут появиться трещины, которые также приведут к разгерметизации описанных систем. Головка, как правило, сделана из алюминия. А в процессе нагрева он расширяется быстрее, чем стальные болты. Поэтому головка начинает значительно давить на прокладку, а та испытывает перегрузки. Это и приводит к отвердеванию материалов прокладки, что в свою очередь вызывает разгерметизацию.

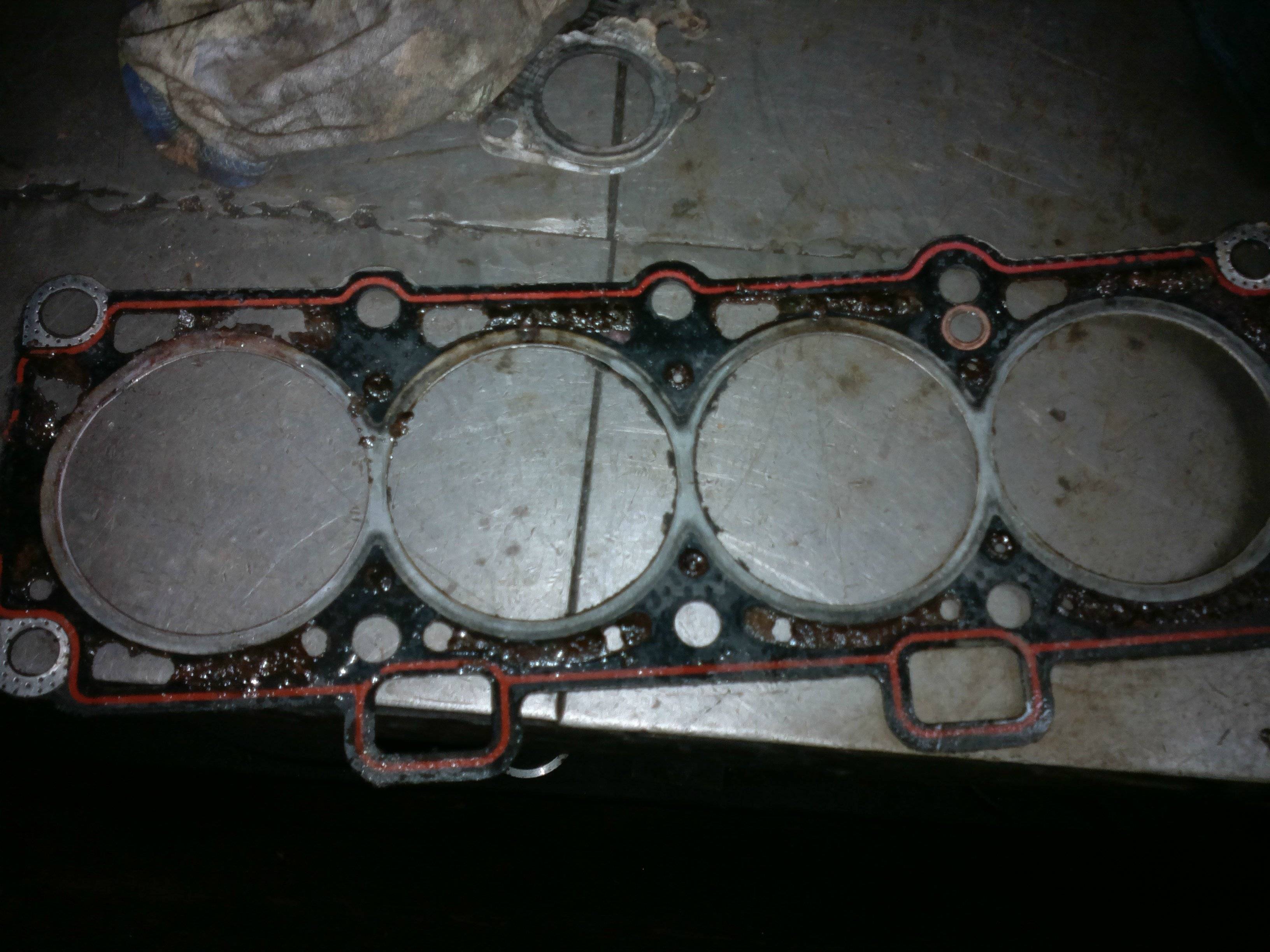

Часто когда прокладка выходит из строя, она прогорает по окантовке или между цилиндрами. В этом случае нередко возникает эрозия поверхности блока цилиндров и самой окантовки вблизи повреждения. Изменение цвета материала прокладки возле окантовки также может свидетельствовать о высокой температуре в камере сгорания. Для устранения неисправности часто достаточно установить правильный угол зажигания.

Для водителя важно понимать различие между понятиями «пробой» и «прогар» прокладки. Пробой в данном случае подразумевает существенное повреждение поверхности прокладки или отдельных ее элементов

В данном же случае (а чаще всего так и происходит) водитель сталкивается с прогаром. То есть, возникают незначительные повреждения, которые порой даже тяжело найти на прокладке. Однако именно они становятся причиной перечисленных выше неприятных ситуаций.

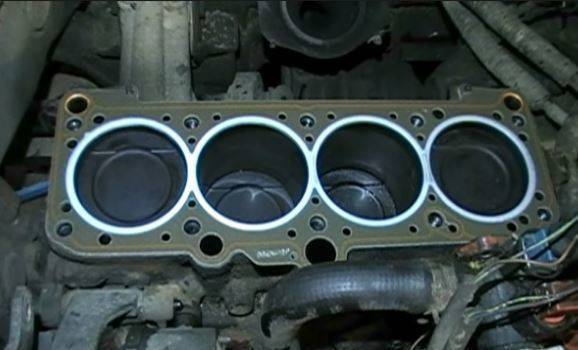

Как менять прокладку головки блока цилиндров правильно

Начнем с того, что снятие головки блока цилиндров на некоторых моторах является сложной и трудоемкой процедурой, которая требует слива техжидкостей, демонтажа отдельных агрегатов и узлов. При замене прокладки ГБЦ необходимо убедиться в том, что головка имеет максимально ровную плоскость прилегания к блоку цилиндров.

На прилегающих поверхностях не допускается наличие грязи, глубоких царапин и других дефектов. Если головка блока шлифовалась, тогда необходимо отдельно учитывать толщину снятого слоя с прилегающей поверхности.

В обязательном порядке необходимо соблюдать рекомендуемую последовательность и усилие во время затяжки болтов ГБЦ. Для получения точных данных завод-изготовитель двигателя и производители прокладок головки блока цилиндров предоставляют схему, по которой необходимо производить затяжку крепежей. Также указывается рекомендуемое усилие (момент) затяжки. Добавим, что при замене прокладки ГБЦ рекомендуется также заменить болты крепления. После выкручивания при последующей затяжке с должным усилием старые шпильки не выдерживают нагрузки, в результате чего болт ломается.

В том случае, если шпилька ГБЦ обломалась, но прокладка не прогорела, тогда отломанную часть необходимо выкрутить. После этого болт в обязательном порядке меняется на новый. Для удаления сломанного болта можно воспользоваться простым способом, который предполагает приваривание при помощи сварки к остатку болта металлической трубки. Указанная трубка должна иметь меньший диаметр сравнительно с болтом. Трубка прикладывается к сломанной шпильке и обваривается изнутри. На верхнюю часть трубки можно также наварить гайку, после чего без особых трудностей удается выкрутить сломанную шпильку.

https://youtube.com/watch?v=UUUvEQXUK1M

Нужно ли протягивать ГБЦ после замены прокладки

Как уже было сказано выше, в процессе замены прокладки повышенное внимание уделяется болтам крепления, а также правильности затяжки. Головку необходимо затягивать только с рекомендуемым усилием по четко определенной схеме (последовательности)

Перетяжка или недостаточное затягивание являются недопустимыми.

Перетянутые болты ГБЦ могут привести к тому, что произойдет отрыв головки крепежного болта. Потеря прижимного усилия будет означать, что головка блока не прилегает достаточно плотно, происходит потеря герметичности и прокладку снова пробивает.

Что касается протяжки ГБЦ после замены прокладки, данную процедуру желательно провести после нескольких десятков километров пробега. Водитель на протяжении этого времени обязан внимательно следить за двигателем и его работой. Мотор с новой прокладкой должен устойчиво работать во всех режимах, выхлоп должен быть чистым, рабочая температура двигателя не превышать допустимую.

Головку нужно обязательно протянуть в том случае, ели замечены потеки в области стыка с блоком цилиндров.  Для этого необходимо воспользоваться динамометрическим ключом и произвести затяжку с тем усилием, которое рекомендуется производителем автомобиля для протяжки головки на конкретном двигателе.

Неровная работа двигателя (троение)

Это самый распространенный симптом пробитой прокладки ГБЦ.  Если пробой происходит между цилиндрами, то единственным проявлением неисправности будет неровная работа. Выглядит этот пробой вот так:

Понять, что пробита прокладка между цилиндрами, поможет компрессометр (в случае пробоя прокладки между цилиндрами в двух цилиндрах компрессия будет снижена).

Крайний случай такого пробоя прокладки —  прострел наружу. В этом случае двигатель будет работать очень шумно, и  в месте пробоя, из-под головки будут идти выхлопные газы. Не понять то, что пробита прокладка,  в этом случае просто невозможно.

Почему пробивает прокладку ГБЦ

Прогорела прокладка головки блока цилиндров: симптомы неисправности

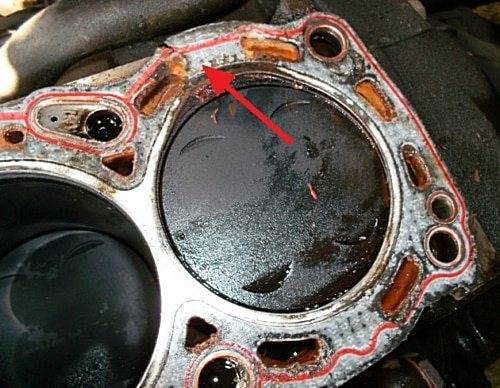

Как выглядит пробитая прокладка ГБЦ

Чаще всего прокладку ГБЦ пробивает из-за перегрева во время эксплуатации автомобиля. Под действием высокой температуры крышка может «потерять» рабочее положение. Из-за этого нарушается плотность соприкосновения с крышкой ГБЦ и происходит разгерметизация. Изменение формы вследствие перегрева характерно для алюминиевых крышек. Чугунные крышки такой «болезнью» не страдают, поскольку устойчивы к высокотемпературному воздействию. Они могут разве что треснуть, но и это происходит крайне редко. Изменение геометрии из-за перегрева также случается с железо-асбестовыми прокладками ГБЦ.

Рекомендуем: Что такое Вебасто: назначение, устройство, принцип работы

Причиной пробоя прокладки также может стать неправильное затягивание болтов. Причём плохо сказывается, как чересчур слабая, так и слишком сильная затяжка. В первом случае из блока просачиваются газы выхлопа (и они же разрушительно действуют на саму прокладку, сокращая срок её службы). Слишком сильно закручивая болты, можно нарушить материал прокладки.

Предельной точности при затягивании позволяет достичь динамометр и соблюдение очерёдности закручивания болтов. Подробную информацию по этим вопросам необходимо искать в руководстве пользователя.

В большинстве автомобилей сперва следует затягивать болты, расположенные в центре, а затем остальные

При этом важно соблюдать поэтапность закручивания. Например, сначала все крепежи прижимаются до 3 кгс, затем (снова от центральных к крайним) – до 6 кгс, следующим кругом – до 9 кгс

Видео на тему

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Пробой прокладки ГБЦ приводит к таким неприятным последствиям как перегрев двигателя, плохая работа печки, появление отработанных газов из-под капота автомобиля, возникновении эмульсии в моторном масле, появлении белого дыма из выхлопной трубы и некоторым другим. При появлении перечисленных выше симптомов или одного из них необходимо выполнить проверку прокладки ГБЦ. Для этого существует несколько способов. Далее мы рассмотрим, почему пробивает прокладку ГБЦ, к каким последствиям это приводит, и что делать, если эта неприятность случилась с двигателем вашего автомобиля.
