Стартер щелкает, но двигатель не крутится

Конструкция стартера

Независимо от конкретного исполнения (редукторный/безредукторный, со статорной обмоткой или без нее), электростартер имеет в составе втягивающее реле. Этот электромеханический узел выполняет одновременно две функции:

  1. Он выталкивает вперед бендикс и приводную шестерню, позволяя ей сцепиться с зубчатым венцом маховика.
  2. Он разгружает контакты замка зажигания: ток, потребляемый стартером, велик, а втягивающее реле позволяет управлять стартером с помощью сравнительно малого тока.

Конструкция втягивающего реле проста: в его корпусе размещаются две обмотки разной мощности, втягивающие (откуда и название) в себя сердечник. На сердечнике установлена вилка, через рычаг перемещающая бендикс, а в конце хода сердечник замыкает силовые контакты («пятаки»), подающие питание на стартер напрямую от аккумулятора.
Две обмотки используются для снижения потребления тока: чтобы втянуть сердечник, необходимо большее усилие, чем для его удержания на месте. Как только сердечник втягивающего реле замыкает «пятаки», втягивающая обмотка оказывается зашунтированной, и работает только удерживающая обмотка.

Планетарная передача

Если тяжело вращается вал стартер, то частой причиной является загустевание смазки в планетарной передаче. При этом на холодную электромотор крутит коленвал хуже, чем на горячем двигателе. Связано это с тем, что смазка меняет свою вязкость в зависимости от температуры. На горячую она разжижается и меньше препятствует вращению вала.

Стартер щелкает, но двигатель не крутится

Для решения проблемы необходимо разобрать планетарный редуктор и вычистить все содержимое. После этого следует заложить новую смазку.

Стартер щелкает, но двигатель не крутится

Причины, почему стартер плохо работает и слабо крутит, часто бывают связаны с состоянием шестеренок планетарного редуктора

Поэтому их важно осмотреть на следы износа и наличие поломанных зубьев

Стартер щелкает, но двигатель не крутится

Как самому проверить тяговое реле стартера

Стартер щелкает, но двигатель не крутится

Проверить тяговое реле стартера своими руками можно при помощи автотестера. Для этого сначала необходимо осуществить замер напряжения от АКБ на контакте стартера. После этого щуп тестера подсоединяется к выходу стартера, после чего необходимо включить зажигание и повернуть ключ в положение «старт».

Во время замеров нужно обратить внимание на следующее: если замеры на входе показывают напряжение, которое соответствует нормальному заряду батареи, но во время срабатывания тягового реле на выходе напряжение падает в 2-3 раза, тогда высока вероятность подгорания силовых контактов втягивающего реле. Если же напряжение на входе соответствует напряжению заряженной АКБ и аналогичный показатель напряжения отмечается на выходе тягового реле, тогда контакты тягового реле в полном порядке

Это говорит о том, что поломка произошла в стартере. В первом случае тяговое реле следует разобрать, после чего следует зачистить контакты, а также почистить перемыкающую пластину. Неразборное тяговое реле следует заменить на новое или заведомо исправное устройство. Во втором случае понадобится снятие стартера для подробной диагностики и выявления неисправностей устройства

Если же напряжение на входе соответствует напряжению заряженной АКБ и аналогичный показатель напряжения отмечается на выходе тягового реле, тогда контакты тягового реле в полном порядке. Это говорит о том, что поломка произошла в стартере. В первом случае тяговое реле следует разобрать, после чего следует зачистить контакты, а также почистить перемыкающую пластину. Неразборное тяговое реле следует заменить на новое или заведомо исправное устройство. Во втором случае понадобится снятие стартера для подробной диагностики и выявления неисправностей устройства.

Стартер щелкает, но двигатель не крутится

Почему стартер может не работать после поврота ключа в замке зажигания. Основные причины неисправностей стартера: бендикс, тяговое реле, щетки, обмотка.

Стартер щелкает, но двигатель не крутится

Как снять блокировку запуска двигателя. Проверка случайной активации иммобилайзера и способы отключения. Диагностика возможных неисправностей сигнализации.

Стартер щелкает, но двигатель не крутится

Какие функции выполняет реле бензонасоса, признаки поломки. Где устанавливается реле топливного насоса, как правильно проверять реле бензонасоса.

Стартер щелкает, но двигатель не крутится

Почему масло в двигателе может замерзнуть: причины. Доступные способы запуска двигателя в том случае, если масло в моторе замерзло или слишком густое.

Стартер щелкает, но двигатель не крутится

Как определить, почему бензонасос не качает или плохо работает. Давление в топливной рампе, диагоностика насоса. Проводка, реле, предохранители бензонасоса.

Стартер щелкает, но двигатель не крутится

Назначение маховика в устройстве кривошипно-шатунного механизма. Виды маховиков и особенности демпфирующих систем.

Неисправен аккумулятор автомобиля

Самая простая и распространенная проблема, которая приводит к тому, что стартер щелкает, но не крутится при повороте ключа зажигания, это малый заряд аккумулятора. Если автомобильный источник питания разряжен или просто выведен из строя, будут наблюдаться подобные «симптомы».

Система пуска двигателя будет вести себя следующим образом, если не поступает на стартер с аккумулятора требуемый ток при повороте ключа зажигания:

  • Ничего не происходит – нет никаких звуков, щелчков и попыток стартера раскрутиться. В такой ситуации необходимо диагностировать исправность аккумулятора включением любого потребителя – магнитолы, фар или других;

  • Лампы на приборной панели гаснут и слышны щелчки втягивающего реле стартера. В такой ситуации практически наверняка виноват аккумулятор;
  • Стартер издает серию щелчков, а лампы на приборной панели автомобиля слегка затухают.

Во всех трех случаях обязательно надо проверить уровень заряда аккумулятора при помощи мультиметра или нагрузочной вилки. Если аккумулятор неисправен или разряжен, его следует заменить или зарядить. Когда в результате проверки выяснилось, что проблем с аккумулятором нет, необходимо переходить к следующим возможным причинам появления щелчков из-под капота при старте двигателя.

Причины возникновения неисправности

Прежде чем начать изучение причин неисправности, напоминаем, что здесь и далее мы говорим о треске стартера, который больше всего похож на громкий дребезг контактов электромагнитного реле. Если из-под капота слышится неприятный металлический скрежет, то он появляется из-за неполноценного зацепления обгонной муфты (бендикса стартера) с зубьями маховика – это совсем другая история.

Чаще всего стартер, при повороте ключа зажигания, трещит по трем причинам:

1. Разряженная аккумуляторная батарея

Чтобы разобраться с причиной возникновения треска из-за разряженной аккумуляторной батареи, давайте вспомним устройство стартера. При повороте ключа зажигания напряжение бортовой сети поступает на обмотку его втягивающего реле. Появляющиеся при этом электромагнитные силы заставляют двигаться якорь устройства. Он замыкает силовые контакты, которыми электродвигатель стартера подключается к аккумулятору, а кроме того, заставляет шестерню бендикса вступать в зацепление с маховиком.

При разряженной аккумуляторной батарее ее энергии может хватать, чтобы притянуть металлический сердечник – о том, чтобы провернуть коленчатый вал не может быть и речи. Как только замыкаются контакты стартера и подается питание на его электромотор, напряжение просаживается до такой степени, что электромагнит оказывается не в состоянии удерживать металлический сердечник. Под действием возвратной пружины он стремится занять исходное положение и размыкает силовые контакты. Восстановившееся напряжение способствует повторному втягиванию якоря, и ситуация воссоздается многократно.

Чтобы убедиться в том, что виновником проблемы является глубокий разряд аккумулятора, достаточно включить несколько потребителей (освещение, электродвигатель отопителя и др.) и нажать на звуковой сигнал. Последний либо не включится вообще, либо будет слышен с хрипами, пониженной амплитудой или затуханием.

2. Плохой контакт двигателя с «массой»

Картина происходящего практически неотличима от рассмотренного выше случая с той лишь разницей, что проверка на разряд аккумулятора завершается с отрицательным результатом – все потребители, включая звуковой сигнал, работают на полную силу.

А вместе с тем, определить, что причиной неисправности выступает плохой контакт между аккумуляторной батареей и двигателем, очень просто – достаточно обратить внимание на контрольную лампу давления масла, которая находится на панели приборов. Если напряжение в бортовой сети авто  ниже нормы, то поворот замка зажигания в  положение «Пуск» приведет к постепенному затуханию яркости свечения сигнальной лампы (как и всех других)

Популярные статьи  Сигнализация StarLine с автозапуском, инструкция по эксплуатации

В случае, когда причиной треска втягивающего реле стартера выступает плохая «масса», попытка запуска двигателя приведет к полному ее угасанию в такт со щелчками втягивающего реле. В то же самое время другие индикаторы интенсивность свечения практически не меняют.

Объясняется все очень просто – «массой» датчика давления масла, как, впрочем, и стартера, является корпус. Поэтому, как только будет утерян электрический контакт между двигателем и аккумулятором, оба этих устройства синхронно перестают работать.

3. Обрыв или замыкание обмотки реле стартера

Еще одной причиной, из-за которой происходит треск втягивающего реле, является межвитковое замыкание или обрыв его удерживающей обмотки. Другими словами, усилий электромагнита становится недостаточно для того, чтобы удерживать в замкнутом состоянии силовые контакты реле стартера и осуществлять зацепление шестерни обгонной муфты с зубчатым венцом маховика. Под действием возвратной пружины бендикс стремится занять исходную позицию, а расположенная на якоре контактная площадка размыкает электрическое соединение. После этого втягивающая обмотка включается вновь и ситуация многократно повторяется, что и становится причиной треска.

Определить, что в данном случае вышло из строя втягивающее реле стартера, можно  и по поведению расположенных на панели приборов контрольных ламп. В момент, когда слышны громкие щелчки включения стартера, их яркость не меняется – коммутация электродвигателя стартера происходит на столь короткое время, что напряжение аккумулятора практически не просаживается.

Ещё кое-что полезное для Вас:

  • Стартер не крутит втягивающее, но щелкает
  • Как проверить втягивающее реле стартера?
  • Почему машина не заводится, но стартер крутит?

Неисправность стартера

Если при запуске двигателя стартер издает один громкий щелчок и больше ничего не происходит, в 100%!случаев это вызвано неполадками в самом модуле. Один щелчок свидетельствует о том, что заряд доходит до стартера, так как реле щелкает. При этом выход из строя реле исключается. Причиной проблемы с функционированием этого модуля может быть нестабильный заряд, который до него доходит. В таком случае следует попробовать запустить двигатель еще раз, и повторять попытки с интервалом 20 секунд. Возможно, со 2-й или 3-й попытки у вас получится завести машину. Если двигатель так и не завелся, исследуйте такие потенциальные причины неисправности:

  • вышел из строя бендикс стартера;
  • сломалось втягивающее устройство;
  • главная обмотка стартера оборвалась;
  • замыкание обмотки;
  • изношены щетки и втулки.

В последнем случае необходимо лишь заменить вышедшие из строя составляющие.

В любом случае, вне зависимости от причины, по которой возникла данная неполадка, первым делом следует осмотреть и проверить все видимые снаружи контакты. Нередко стартер перестает выполнять нормально свои функции из-за слабого контакта в том или ином узле. Также довольно частой причиной является нестабильный заряд. В таком случае достаточно лишь повторить попытку запуска двигателя несколько раз. Скорее всего, после двух-трех попыток вам удастся завести двигатель, и подобная ситуация не повторится при следующих запусках.

Даже если в итоге вам удалось завести двигатель с какой-то попытки, не стоит считать проблему решенной. В противном случае в какой-то момент автомобиль просто перестанет заводиться и вам придется искать альтернативные способы запуска двигателя. Не стоит решать проблему заменой стартера.

Автомобиль давно перестал быть роскошью. Представить жизнь без машины нынче трудно. Многие люди ездят на авто ежедневно и по любой потребности — на работу, учебу, дачу, по магазинам, на отдых. И поэтому становится очень плохо, когда автомобиль не заводится. Рушатся планы, отменяются встречи, люди теряют деньги!

Ситуации, когда стартер работает, но авто все равно не заводится, мы разберем в другой раз. А сейчас — о том, что делать, если не крутит стартер на Приоре.

Для начала поймем, как работает стартер, каково его устройство. Электродвигатель с шестеренкой, которая зацепляется с маховиком двигателя и крутит его при запуске. Все это упрятано в корпус, на котором крепится втягивающее реле. Оно предназначено для ходом шестеренки и подачи питания на электромоторчик.

Когда вы поворачиваете ключ зажигания, ток подается на реле. С помощью электромагнита оно втягивается, при помощи специального механизма передвигает при этом шестеренку и запускает двигатель путем замыкания контактов. Когда ключ отпускается, на магнит втягивающего реле питание перестает подаваться, происходит срабатывание реле в другую сторону и контакты размыкаются. Итак, мы знаем, как в общих чертах выглядит принцип работы стартера, соответственно теперь нам будет проще понять, отчего на Приоре не крутит стартер.

Если при повороте ключа зажигания раздаются щелкающие звуки, а лампочки на панели приборов гаснут — возможно, дело в аккумуляторе. Его необходимо проверить, подзарядить, долить электролита или заменить. Аккумулятор в порядке? Тогда ситуация становится интереснее. Проверьте провода, которые идут от аккумулятора. Если они греются, проверьте их контакт с аккумулятором. Снимите с клеммы, зачистите, смажьте их (бывает, происходит окисление) и установите обратно.

Посмотрите соединение клеммы массы с кузовом. Если нужно — зачистите данное соединение. Проверьте место соединения клеммы «плюс» и стартера. Определите, поступает ли питание на втягивающее реле от замка зажигания. Для этого нужно отсоединить разъём от реле, и повернув ключ зажигания «на старт» замерить напряжение на разъеме.

Все еще не крутит стартер Приоры? Тогда придется снять его с машины и проверить.

Процедура снятия выглядит так: отсоедините клеммы аккумулятора, открутите и снимите воздушный фильтр, отверните и снимите провод «плюс» от стартера. Затем отсоедините разъем от реле, отверните гайки крепления стартера и снимите его. Мы уже куда ближе подобрались к решению вопроса, почему у Приоры стартер не крутит. Теперь берем провода для прикуривания («крокодилы») и соединяем ими провод «минус» аккумулятора и корпус стартера. Плюсовой замыкаем на разъем реле, после чего должно произойти срабатывание и выброс шестеренки вперед. Если нет — меняйте втягивающее.

Можно зацепить минусовой провод на корпус стартера, а плюсовой — на нижний вывод втягивающего реле. Электромотор не сработал? Виноваты, скорее всего, щетки электродвигателя.

Проблемы, которые не связаны с поломками стартера

Если двигатель не заводится, то это не всегда указывает на неисправность стартера. Виновником часто бывает аккумуляторная батарея. При ее разряженном состоянии стартер щелкает, но не крутит. Причиной этого является падение напряжения в бортовой сети в момент подключения электромотора.

Такая же проблема может возникнуть и при заряженном аккумуляторе. Появление окислов на клеммах АКБ снижает электрическую проводимость контактов и напряжение падает под нагрузкой. В результате тяговое реле трещит, но мотор не заводится как будто сел аккумулятор.

Для исправления ситуации с разряженной батареей необходимо подключить ее к ЗУ и зарядить до номинального значения. Окислы на поверхности клемм подлежат удалению путем шлифовки.

Стартер щелкает, но двигатель не крутится

Если стартер не реагирует на поворот ключа зажигания, то проблема может скрываться в замке. Для проверки рекомендуется подать напряжение непосредственно на втягивающее реле. Если оно не срабатывает или стартер не крутит маховик, то замок зажигания исключается из списка подозреваемых. Данную проверку можно проводить непосредственно на автомобиле. Для более тщательной диагностики потребуется демонтировать узел с машины.

Стартер щелкает, но двигатель не крутится

Почему стартер не реагирует на поворот ключа зажигания

После включения зажигания питание с АКБ подается на бортовые электросистемы и ЭБУ (если он имеется). При наличии иммобилайзера (штатного или установленной охранной системы) это происходит только после распознавания метки. При повороте ключа в положение запуска или нажатии пусковой кнопки замыкаются контакты втягивающего реле в результате чего питание подается непосредственно на стартер. Одновременно обгонная муфта стартера (бендикс) входит в зацепление с венцом маховика, приводя его в движение и обеспечивая пуск двигателя. Зачастую коммутация осуществляется через дополнительное управляющее реле стартера, снимающее нагрузку с замка.

Схема включения зажигания

Если на любом из перечисленных этапов возникает проблема – авто не заводится: поворачиваешь ключ зажигания – стартер молчит. Как правило, причины такого поведения кроются в:

  • контактной группе замка зажигания;
  • сигнализации и иммобилайзере;
  • управляющем реле;
  • проводке от управляющего реле до стартера;
  • втягивающем реле стартера.
Популярные статьи  Почему двигатель плохо набирает обороты

Подробнее о том, почему стартер не работает от ключа зажигания, можно узнать из таблицы.

Стартер не работает от ключа зажигания: причины

Проблема Причина неисправности
Неисправен мотор стартера Электромотор выходит из строя из-за перегрева, замыканий обмоток, износа щеточного узла, а также заклинивания редуктора.
Неисправна цепь от замка зажигания до втягивающего реле стартера Обрыв проводки или замыкание. Часто происходит после ремонта, установки доп оборудования или в результате механического износа при длительной эксплуатации.
Повреждение замка зажигания (деформация личинки) Деформация из-за перегрева, в свою очередь, возникающего из-за плохого контакта. Также возможна поломка из-за ошибочного использования неподходящего ключа.
Электрическая неисправность контактной группы замка зажигания Образовавшийся на контактах слой окислов препятствует протеканию тока. Также контакты могут отходить из-за деформации поворотной втулки, на которой закреплены ответные части.
Блокировка запуска установленной сигнализацией Скачок напряжения в бортовой сети или потеря питания (отсоединение клеммы или разрядки), выход из строя транзистора или микрореле, отвечающего за включение линии запуска в базовом блоке охранной системы.
Неисправность/раскодирование иммобилайзера Перепады напряжений и резкая пропажа питания (разрядился аккумулятор или снята клемма), программный сбой, выход из строя микроэлементов. Если иммобилайзер не распознают метку – стартер не крутит после поворота ключа зажигания, а на панели индикаторов обычно горит или мигает символ иммобилайзера – изображение машины с ключом или замком.
Выход из строя втягивающего реле Перегорание или замыкание обмотки в результате перегрева из-за протекания повышенного тока или пребывания под нагрузкой в течение продолжительного периода. Корнем всех проблем обычно является окисление внутренних и внешних контактов втягивающего реле.
Неисправен концевик положения селектора АКПП, педали тормоза на АКПП или сцепления – на МКПП Датчики выходят из строя из-за механического износа, также их провода и клеммы могут окисляться или перетираться. Из-за этого ЭБУ не позволяет запустить стартер.
Поломка реле стартера Если реле управления стартером заклинило или замкнуло – оно не может подать питание на управляющий вывод втягивающего реле.
Плохой контакт “+” от АКБ на стартере Клемма силового контакта окисляется под действием влаги и нагрева. Гайка, которая удерживает ее на шпильке стартера, может открутиться под действием вибраций.
Плохой контакт массы на клемме АКБ, кузове авто или моторе Вследствие окисления контакт массового провода ухудшается, то же самое происходит при откручивании его гайки под действием вибрации. При этом проходящего тока может хватать для включения бортовой сети и ЭБУ, но недостаточно для привода в действие электромотора стартера.

Проблемы с втягивающим реле

Проблемы с втягивающим реле могут иметь механическую или электрическую природу. В первом случае изнашивается механизм воздействия на бендикс. Устранение неполадки возможно только заменой реле на новое.

Стартер щелкает, но двигатель не крутится

В электрической части слабым местом являются пятаки реле. Их поверхность обгорает из-за чего ухудшается электропроводимость. Шлифовка лишь на время исправляет ситуацию. Для того, чтобы решить проблему на длительный период пятаки следует заменить на новые.

При подозрении на неисправность тягового реле, необходимо первоначально подать напряжение на узел в обход замка зажигания и блоков отвечающих за защиту и автозапуск. Если стартер не подаст признаков жизни, то требуется соединить напрямую силовые клеммы не трогая управляющую. Верным признаком выхода из строя реле является нормальная работа электродвигателя в таком случае. Данную проверку можно проводить непосредственно в моторном отсеке без демонтажа узла.

Проблемы с бендиксом

Если стартер крутит, но не заводится двигатель, то проверке подлежит бендикс. В первую очередь требуется проверить его свободный ход в продольном направлении. Если присутствуют подклинивания, то обгонная муфта подлежит замене.

Стартер щелкает, но двигатель не крутится

На большинстве стартеров вращение шестерни предусмотрено только в одну сторону. Поэтому о проблемах с узлом говорят:

  • вращение с подклиниванием;
  • наличие свободного хода в обе стороны.

Стартер щелкает, но двигатель не крутится

Причиной, почему стартер работает нормально, а коленвал двигателя не вращается, может быть износ шестерни бендикса. Она не зацепляет маховик и, соскальзывая, не передает крутящий момент.

Стартер щелкает, но двигатель не крутится

Как точно определить, что нужно менять стартер

Стартер щелкает, но двигатель не крутитсяНе всегда стоит терять свое время, чтобы устранить неисправность пускового устройства при помощи мелкого или частичного ремонта. Масштабное устранение неисправностей зачастую на этом узле нецелесообразно. Перед тем как снять, а тем более разобрать стартер, необходимо запомнить три признака, при которых вам стоит поспешить приобрести новые запасные части:

  1. При повороте ключа в замке зажигания вы слышите скрежет в области моторного отсека. Это прямо указывает на неисправность бендикса (обгонной муфты) или маховика. Именно эти детали и нужно заменить.
  2. Щелчки при отказе стартера в работе означают неисправность реле.
  3. Натужный запуск двигателя является свидетельством выхода из строя щеток стартера.

Самой частой причиной щелчков в стартере считается выход из строя втягивающего устройства. Реле стоит не так дорого, также его можно попробовать починить самостоятельно. Это потребует немало усилий, но спасет вас от замены узла. Только стоит помнить, что это временная мера, надолго восстановленного реле не хватит, а в ряде случаев переборка не поможет.

Под корпусом реле вы можете обнаружить якорь, катушку, стержень и контакты. Наиболее часто на частях этого устройства появляется окись, которую впору попытаться очистить. Однако стоит помнить, что эта мера порой оказывается безрезультатной. Поэтому лучше всего сразу купите новую запасную часть.

Неисправен аккумулятор автомобиля

Самая простая и распространенная проблема, которая приводит к тому, что стартер щелкает, но не крутится при повороте ключа зажигания, это малый заряд аккумулятора. Если автомобильный источник питания разряжен или просто выведен из строя, будут наблюдаться подобные «симптомы».

Система пуска двигателя будет вести себя следующим образом, если не поступает на стартер с аккумулятора требуемый ток при повороте ключа зажигания:

  • Ничего не происходит – нет никаких звуков, щелчков и попыток стартера раскрутиться. В такой ситуации необходимо диагностировать исправность аккумулятора включением любого потребителя – магнитолы, фар или других;
  • Лампы на приборной панели гаснут и слышны щелчки втягивающего реле стартера. В такой ситуации практически наверняка виноват аккумулятор;
  • Стартер издает серию щелчков, а лампы на приборной панели автомобиля слегка затухают.

Во всех трех случаях обязательно надо проверить уровень заряда аккумулятора при помощи мультиметра или нагрузочной вилки. Если аккумулятор неисправен или разряжен, его следует заменить или зарядить. Когда в результате проверки выяснилось, что проблем с аккумулятором нет, необходимо переходить к следующим возможным причинам появления щелчков из-под капота при старте двигателя.

Виды и конструкция реле электростартера

Существуют три типа реле стартера:

  1. блокировочное (предотвращающее запуск устройства при работающем двигателе);
  2. разгрузочное (преобразовывающее меньшие токи в стабильные 12 V);
  3. втягивающее (тяговое), которое крепится непосредственно на стартер.

Первые два – безусловно важны, но устанавливаются не на каждый автомобиль, в отличие от «тягового», без которого мотор не заведется.

Тяговое электромеханическое реле отвечает за:

  • Выброс бендикса в зацепление с маховиком.
  • Замыкание и удержание моста между «плюсом» реле и стартера.
  • Стабильную подачу питания на щеточный узел электростартера.
  • Своевременное отключение механизма запуска.

Внутри оно устроено просто: под металлическим корпусом расположена двух-обмоточная катушка с сердечником. С одной стороны, корпус имеет выступающий шток (тянущий конец якоря), с другой – эбонитовую крышку с тремя выводами (2 мощных контактных болта и один «пин»). Нижний болт – соединен с плюсом электростартера силовым проводом (косой). Якорь – металлический сердечник – продольно «ходит» внутри двух обмоток (катушек): «втягивающей» (ВО) и «удерживающей» (УО). При втягивании, он давит на подвижный электрод, на конце которого закреплена подпружиненная медная контактная пластина. В конце хода якоря (сердечника) – пластина прижимается к «пятакам» болтов, замыкая короткую цепь — с одного на другой, и дальше — на щетки электростартера.

Край сердечника – соединен с рычагом-вилкой, двигающей шестерню бендикса вперед. В нерабочем положении – он далеко выступает из корпуса, а, когда на тянущую катушку подается ток – уходит под него, «утягивая» за собой верхний край «вилки». Качаясь на оси, нижний ее край выдвигается вперед – вынося, через поводковую муфту, бендикс (шестерню с муфтой свободного хода) в зацепление с зубьями на венце маховика. Когда это происходит, раздается металлический стук, или щелчок.

Популярные статьи  Как самому сделать незамерзайку для машины

Не щелкает реле. Сбои функционирования стартера

На исправном стартере отчетливо слышен щелчок. Этот звук издает передатчик, когда бендикс втянут. Если реле стартера не щелкает, имеется одна из трех неисправностей:

  • Произошел сбой питания. Хотя может быть ток, напряжение будет слишком низким. Проверка кабелей и соединений подтвердит (или опровергнет) это подозрение. Однако наиболее частая причина — разряженный аккумулятор.
  • Механические повреждения отдельных элементов стартера. Накопленный износ, неоднократные попытки неправильного запуска двигателя, игнорирование регулярной проверки этой детали — все это факторы, усугубляющие механический отказ.
  • Неисправность реле. Этот факт может подтвердить только профессиональная диагностика.

Также бывают ситуации, не связанные с реле, когда обнаруживается неисправность стартера. В этом случае убедитесь, что аккумулятор полностью заряжен. Например:

  • Стартер работает, но маховик не вращается. Причина — изношенная звездочка на маховике. Его замена и проворачивание коленвала на несколько сантиметров полностью решит проблему.
  • Иммобилайзеры блокируют электрические цепи автомобиля, предотвращая срабатывание стартера (электричество не подается). Обязательно отключите противоугонную систему перед поездкой.
  • Щетки (и щеткодержатели) изношены. Это в целом слабое место стартера. Они передают напряжение на вращающийся ротор. Постоянное трение приводит к быстрому износу.
  • Повреждение изоляции обмотки вызывает короткое замыкание обмоток. Может появиться дым и неприятный запах гари. Такой стартер невозможно отремонтировать без замены обмотки.
  • Несоосность валов, из-за чего стартер заклинивает или плотно крутится.
  • Износ шестерни приводит к несоответствию между изгибом и маховиком. Он просто скользит сквозь зубы, не вмешиваясь в них. Проблема решается заменой шестерни.

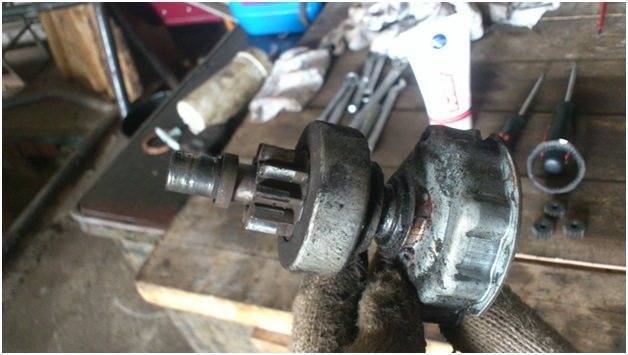

Бендикс

Стартер щелкает, но двигатель не крутится

Эта деталь является более усовершенствованным аналогом узла зацепления маховика, который после поворота ключа зажигания начинается раскручиваться. После запуска мотора шестерня уходит. Также бендикс необходим для нормальной работы втягивающего реле.

Если барахлит этот узел, тогда при зажигании должен издаваться громкий хруст. В подобном случае стартер следует демонтировать, разобрать и произвести проверку:

  1. Прокрутите по часовой стрелке пальцами шестерню. В случае, если бендикс рабочий, тогда шестерня должна тяжело проворачиваться и немного подпружинивать.
  2. Теперь нужно прокрутить в обратную сторону. Если виноват бендикс, тогда у вас это удастся. Если же он рабочий, то шестерня даже при серьезном усилии должна оставаться на месте.

Как все работает?

Чтобы разобраться, где искать причину, рассмотрим принципиальную схему подключения стартера, которая является достаточно простой.

Поскольку стартер – силовой электродвигатель, то при включении в работу он потребляет немало энергии, источником которой выступает аккумуляторная батарея.

Схема включения стартера

Чтобы минимально снизить потери на сопротивление «плюсовой» провод питания имеет достаточно большое сечение и протянут напрямую от аккумулятора на втягивающее реле. «Минусом» же выступает сам двигатель.

Теоретически получается, что электроэнергия подается на стартер постоянно. Но в этой цепи есть разрыв, который позволяет включать электродвигатель только в нужный момент. И сделан этот разрыв во втягивающем реле. Провод от АКБ подходит к одному из выводов этого реле (всего их три). Второй вывод посредством шины соединен со щеточным узлом электродвигателя и в обычном состоянии эти два вывода разомкнуты. К третьему выводу подключается провод, идущий на замок зажигания, а от этого замка проложен еще провод — на аккумулятор.

Стартер щелкает, но двигатель не крутится

В задачу втягивающего реле входит замыкание первых двух выводов, а также перемещение бендикса с шестеренкой для ввода в зацепление с маховиком.

Работает цепь так: в обычном состоянии якорь втягивающего реле из-за воздействия пружины находится в положении, когда выводы питания электродвигателя разомкнуты, а бендикс выведен из зацепления.

При повороте ключа, водитель замыкает цепь питания втягивающего реле. На его обмотку подается напряжение, в результате чего появляется магнитное поле, воздействующее на якорь, что приводит к его втягиванию. При этом он тянет бендикс, вводя в его зацепления, а доходя до упора, он замыкает собой выводы питания эл. двигателя (пятаки). В итоге разрыв цепи устраняется и на двигатель поступает энергия – он включается в работу.

Описанная неисправность – слышимые щелчки без срабатывания двигателя сигнализирует о том, что по каким-то причинам на второй узел напряжение не подается.

Не щелкает реле. Сбои функционирования стартера

В исправно работающем стартере, отчетливо слышится щелчок. Этот звук издает реле, в момент втягивания бендекса. Если не щелкает реле стартера, значит, происходит одна из трех неприятностей:

  1. Нарушена подача электричества. При том, ток может и быть, однако напряжение будет иметь слишком низкое показание. Проверка проводов и соединений подтвердит (или опровергнет) это подозрение. Однако самой частой причиной становиться разрядка аккумулятора.
  2. Механические повреждения отдельных элементов стартера. Накопленный износ, повторяющиеся попытки неправильного старта двигателя, игнорирование осмотра этой детали во время очередных ТО – все это усугубляющие факторы механических повреждений.
  3. Выход из строя реле. Этот факт может подтвердить только профессиональная диагностика.

Есть еще ситуации, не связанные с реле, когда констатируется неисправность стартера. В этом случае должна быть твердая уверенность, что аккумулятор полностью заряжен. Например:

  • стартер работает, а маховик не вращается. Причиной становится изношенность венца на маховике. Его замена, а также, прокручивание на несколько сантиметров коленвала, полностью решают эту проблему.
  • Иммобилайзеры блокируют электроцепи автомобиля, что делает невозможным активацию стартера (ток не подается). Перед стартом, отключите противоугонную систему.
  • Щетки (и щеткодержатели) стерлись. Это, вообще, слабое место стартера. С их помощью передается напряжение на вращающийся ротор. Постоянное трение приводит к быстрому износу.
  • Повреждение изоляции обмотки приводит к замыканию в ее витках. Может появиться задымления и неприятный запах гари. Такой стартер не восстановить, без замены обмотки.
  • Плохая центровка вала, приводящая к заклиниванию или тугому вращению стартера.
  • Износ шестерни приводит к нестыковке бендикса с маховиком. Он просто проскальзывает сквозь зубья, не цепляя их. Проблема решается заменой шестерни.

Особенности проверки работоспособности элементов пусковой системы автомобильного двигателя

После визуального контроля состояния деталей системы пуска, приступают к демонтажу стартера для выполнения тестирования его составных частей:

  1. Определить насколько выработался щеточный узел можно лишь после разборки корпуса стартера. Несмотря на продолжительный эксплуатационный период щеток, они все же стираются. При этом их выработка на некоторых моделях стартеров не позволяет включаться в работу тяговому реле. При этом издаваемых им щелчков не будет слышно.
  2. Подгорание обмоток на катушках легко определить как визуально, так и по наличию горелого запаха. Поскольку восстанавливать их работоспособность не имеет смысла, придется выполнить замену стартера.
  3. Выполнение стресс-теста тягового возможно и без его корпуса. Для этого необходимо замкнуть при помощи отвертки две большие клеммы на реле, стараясь не зацепить элементы корпуса. О наличии проблем со втягивающем просигнализирует начало вращения вала. Заметим, что одним из неприятных последствий этого является подгорание контактных групп реле. Поскольку на них содержится специальное защитное покрытие, чтобы его не повредить, очищать нагар с них не рекомендуется. В этом случае показана только полная замена тягового.

Помимо описанных выше процедур, необходимо уделить внимание, замку зажигания, выполнив контроль напряжения в нем. Часто в этом узле пропадает контакт из-за покрытия проводов оксидной пленкой и образования участков коррозии

Для этого достаточно их почистить, пропаять, либо заменить.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
