Как заменить цепь ГРМ своими руками

Полезные сведения о замене и состоянии цепи

Простым, но в то же время эффективным способом проверки состояния цепи ГРМ, считается компьютерная диагностика. Но для этого потребуется посетить автосервис, имеющий в своем распоряжении соответствующее оборудование.

Учтите, что двигатель и ГРМ работают под постоянной нагрузкой, при сильных оборотах и вибрации. Это способствует сильному натяжению цепи, что может привести к последующему разрушению узла.

Металлический стук свидетельствует о том, что цепь уже растянулась, либо начались проскоки. Даже один такой признак ярко свидетельствует о том, что узел требуется менять

Также на цепь стоит обратить внимание, если:

  • температура двигателя без явных причин растет;
  • стучат клапана ;
  • появляются странные и непонятные металлические звуки;
  • из выхлопной трубы валит густой дым;
  • ощущается падение мощности;
  • машина движется словно рывками;
  • растет расход топлива и пр.

Как заменить цепь ГРМ своими руками

На многих современных авто, где используется цепной привод ГРМ, устанавливается специальный индикатор. С его помощью автомобилист может вовремя заменить ошибки, связанные с работой газораспределительного механизма. Если индикатор есть, и он сработал, тогда стоит приступать к замене. В случае растягивания начнутся перескакивания, и это выльется в порчу ГБЦ. В лучшем случае можно обойтись заменой прокладки ГБЦ и сменой погнутых клапанов. В худшем, замене будет подлежать весь блок цилиндров.

У меня на этом все

Всем спасибо за внимание! Подписывайтесь и рассказывайте о нашем сайте своим друзьям!

Признаки, причины и последствия выхода из строя цепи ГРМ

Цепная передача спрятана внутри двигателя в отличие от ременного привода ГРМ, находящегося снаружи силового агрегата. Это можно расценивать и как достоинство, и как недостаток. С одной стороны изолированный механизм создает меньше шума и обильно обрабатывается маслом, в результате чего увеличивается срок службы узла. С другой стороны возникает сложность с обслуживанием и заменой привода ГРМ, поскольку даже для визуальной проверки механизма необходимо снимать клапанную крышку.

Неисправность цепи ГРМ в первую очередь выражается в появлении характерного рокота под крышкой во время работы двигателя Киа. Доносится этот звук со стороны газораспределительного механизма, спутать его с каким-то другим шумом крайне сложно.

Как только рокот в ГРМ появился, необходимо сразу проверить состояние цепной передачи во избежание возникновения более серьезных неисправностей двигателя и последующего дорогого ремонта. Существует 2 варианта действий: незамедлительно обратиться в ближайшее СТО для проведения диагностики и возможной замены либо самостоятельно выявить возможное ослабление привода в районе шестерни распредвала, сняв предварительно крышку клапанов. Нормальное натяжение может нарушиться вследствие:

  • неисправного натяжителя;
  • износа или обрыва успокоительной пластины;
  • общего износа всего привода ГРМ по причине большого пробега автомобиля;
  • растяжения значительного участка цепной передачи, исправить которое натяжитель уже не способен.

Если мотор автомобиля снабжен механическим натяжителем старого образца, можно обойтись без замены и подтянуть цепь ГРМ с помощью данного устройства. Для этого ослабляется наружная гайка, которая удерживает пружину плунжера, после чего вручную поворачивается коленвал на 1-2 оборота. Затем гайку затягивают.

Современные гидравлические натяжные устройства в Киа работают автоматически и для ручной регулировки не предназначены. В случае неисправности эти натяжители подлежат замене. Выход из строя данного элемента обнаруживается только путем его демонтажа или полной разборки ГРМ. Таким же образом можно убедиться в неисправности успокоителя в большинстве случаев.

Если игнорировать появление рокота, в итоге дело закончится поломкой всего двигателя. Здесь можно рассчитывать лишь на везение.

Основные проблемы, к которым приводят неисправности цепной передачи ГРМ:

  • Вследствие растянутой и ослабленной цепи происходит ее перескакивание на несколько зубьев в момент запуска мотора.
  • Увеличенный свободный ход часто приводит к обрыву успокоителя, а иногда и к образованию канавки в алюминиевой головке блока цилиндров.
  • В случае использования в некоторых двигателях однорядного привода возможен его обрыв, который потребует срочной замены.

Помимо однорядной цепной передачи существуют также двухрядные, обладающие гораздо большей долговечностью и лучшей надежностью даже при отсутствии должного ухода. Рвутся в автомобилях Киа они крайне редко. Однорядная же цепь ГРМ зачастую выходит из строя уже после 50-80 тысяч км пробега.

Если не предпринимать никаких мер, могут возникнуть следующие проблемы:

  • В лучшем случае из-за перескакивания передачи на 1-2 зуба смещаются фазы газораспределения. В результате нарушается нормальный запуск двигателя, возникает сильная вибрация в процессе его работы. Во время движения наблюдается потеря мощности мотора. Резкое нажатие на педаль газа сопровождается выстрелами, исходящими из выхлопной трубы или из впускного коллектора.
  • Если цепь ГРМ сместилась на 3 зуба и более, завести двигатель Киа уже не получится. Возможно, потребуется замена силового агрегата. Но такая ситуация случается довольно редко. Слишком ослабленная передача проскакивает гораздо сильнее, в результате чего поршень ударяет по не вовремя открывшемуся клапану.
  • Обрыв однорядной цепи может нанести ущерб двигателю. Степень повреждений будет различной в зависимости от типа мотора и от момента, когда произошла поломка. Если это случилось при закрытых клапанах, поршни продолжат двигаться, но не достанут до тарелок этих клапанов.

В двигателях Киа V8 встреча клапана с поршнем происходит достаточно редко, поскольку конструкцией предусмотрены технологические зазоры. Исключение составляют лишь отдельные модели данных агрегатов. Моторы Киа на 16 клапанов такой конструктивной особенности не имеют, поэтому в случае обрыва или перескока цепной передачи клапан в момент открытия практически всегда ударяется о поршень. Если при езде на Киа это сопровождается характерным металлическим звуком удара, а также наблюдается внезапная потеря мощности двигателя вплоть до его отказа, дело идет к капитальному ремонту силового агрегата или его замене.

Замена компонента своими руками

Хотите сэкономить? Цепь вполне можно заменить своими руками. Однако эта задача не из простых, так что новичку за неё лучше не браться. Приготовьтесь потратить как минимум 3–4 часа. Также нужно заранее подготовить место и набор инструментов.

Рассмотрим процесс замены цепи на примере Nissan Almera N16 Classic.

Площадка и инструменты

Работу желательно выполнять там, где есть подъёмник, эстакада или яма. Приготовьте следующие инструменты:

  • шестигранный ключ на 6;
  • торцевые головки размерами 12, 13 и 14;
  • зубило и молоток;
  • чистую ткань для вытирания;
  • контейнеры, в которые надо будет слить технические жидкости;
  • разводной и динамометрический ключи;
  • брусок дерева;
  • герметик и «антисиликон» (обезжириватель);
  • и, конечно же, новую цепь.

Рабочий процесс по демонтажу и установке

  1. Первое, что надо убрать — подключённые к катушке зажигания кабели. После этого можно открутить катушки и положите их в стороне. Обязательно подпишите эти компоненты цифрами в той последовательности, в которой снимали — это поможет избежать путаницы при сборке.
  2. Отделите воздушные патрубки от крышки клапана. Сама крышка закреплена с помощью болтов. Их тоже надо открутить — тогда появится возможность снять деталь.
  3. Демонтируйте правую подушку двигателя, иначе она будет мешать дальнейшей работе.
  4. Найдите сливное отверстие для моторного масла. Поставьте под него контейнер и открутите пробку. Дождитесь, пока техническая жидкость перетечёт в ёмкость. Снимите масляный фильтр.
  5. Возьмите ещё одну ёмкость. Найдите хомут нижнего патрубка радиатора, уберите его. Охлаждающая жидкость также должна перетечь в контейнер. После этого разыщите крышку радиатора и открутите её для удаления остатков хладагента.
  6. После надо снять радиатор и убрать ремень привода генератора. Затем снимите хомут подводящего шланга (предварительно может потребоваться его ослабление).
  7. Следующая задача — демонтаж головки блока цилиндров. Крышка этого компонента зафиксирована четырьмя болтами. Их надо открутить, после чего появится возможность убрать как саму крышку, так и вентилятор и его компоненты.
  8. Надо убрать поддон двигателя. Сделать это можно, предварительно сняв глушитель (он установлен на нескольких болтах).
  9. Немного ослабьте болты, которыми зафиксирован шкив помпы. Это даст возможность убрать ремни, соединяющиеся с компонентами управления и климатической техники.
  10. Найдите место между боковой стороной картера и коленвалом. Разместите там брусок дерева и аккуратно демонтируйте шкив коленчатого вала. Для откручивания его болта применяется торцевая головка соответствующего размера. Если вы не можете достать до болта, используйте удлинитель.
  11. Разыщите шкив водяного насоса и тоже снимите его. Под этой деталью расположена прокладка, которую также следует достать. Придётся временно избавиться и от масляного насоса.
  12. Всё, подготовительные работы завершены. Можно приступать непосредственно к демонтажу старой цепи. Шестерни распределительного вала закреплены болтами, которые надо открутить. Сам распредвал придётся фиксировать разводным ключом.
Популярные статьи  Как заменить лампы ближнего, дальнего света, птф на Лада Калина 1

Демонтаж цепи осуществляется в следующем порядке.

Снимаем успокоитель (планка в верхней части).
Убираем гидронатяжитель и планку, отвечающую за натяжение успокоителя. Возможно, имеет смысл заменить натяжитель — особенно если в вашей машине установлен старый вариант, в котором клапан находится в штоке, а не в головке.
Берём нижнюю планку и надеваем её на шпильку.
Убираем саму цепь.
Избавляемся от расположенной внизу шестерни с помощью плоской отвёртки.

Сравните старую цепь с новой. Скорей всего, бывший в употреблении вариант будет немного длиннее нового. Увеличение размера происходит из-за растяжения. Разместите новый вариант на месте старого и смажьте его машинным маслом.
Все, осталось только установить детали на места. Перед тем как это сделать, почистите компоненты механизма

Обезжиривание и очистка боковины двигателя осуществляются с помощью «антисиликона» и чистой ткани.
Новый компонент надо установить так, чтобы совпадали метки на нём и на шкивах (это важно!). После того как эта часть работы будет завершена, боковину двигателя смазывается новым слоем герметика

Закрутите болты, которыми крепится крышка, и подождите, пока герметик устоится. После этого можно выполнять работы в обратном порядке.

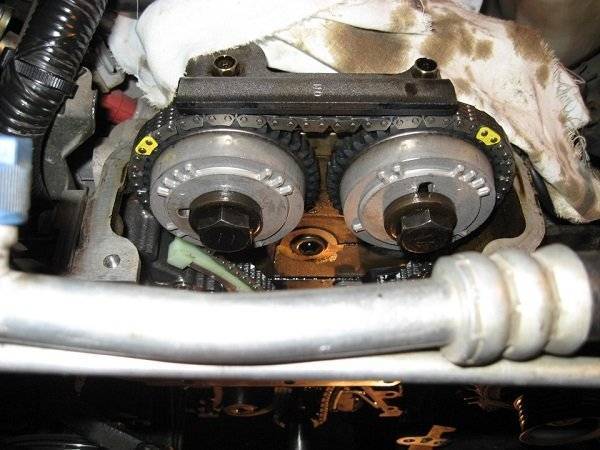

Те самые метки, что должны соответствовать одна другой

Видео по решению проблем с цепью на Nissan Almera

Как видите, для замены цепи потребовалось разбирать чуть ли не половину главных компонентов автомобиля. Если вы не уверены в своих силах, лучше обратиться к специалистам. Замена цепи ГРМ — работа для тех, кто хорошо знает свой автомобиль.

Как заменить цепь ГРМ на Киа

В качестве примера будем рассматривать модель Киа Сид. Приобретать расходники для замены следует только у проверенных продавцов. Избегайте кустарно выполненных изделий, которые на авторазборах предлагаются доверчивым покупателям как продукт известного бренда. При покупке необходимо проверить цепь на прогиб. Для этого ее нужно разложить на ладонях плашмя — прогиб не должен быть более 10 мм. Качественное изделие Киа выполнено из закаленного металла и должно быть устойчиво к воздействию напильника.

Кроме этого для замены потребуются шестерни, натяжитель, успокоители, сальники и прокладки. Последняя пара элементов меняется в обязательном порядке, а шестерни и натяжитель подлежат замене в случае необходимости. Если вы не можете самостоятельно определить состояние деталей, воспользуйтесь услугами специалиста.

Для снятия и последующей установки цепного привода ГРМ на Киа Сид понадобятся комплект ключей (на 14, 17 и 19 мм), торцевые головки, вороток, удлинитель, шлицевая и крестовая отвертки, емкость для масла.

Процесс замены цепи достаточно трудозатратен и занимает много времени, вплоть до целого дня. Для упрощения монтажа нового привода ГРМ положение старого желательно предварительно разметить на шестернях валов Киа.

Как заменить цепь ГРМ своими руками

Порядок действий при замене цепи ГРМ на Киа следующий:

  1. Отсоедините клемму «-» от аккумулятора.
  2. Переведите первый поршень в фазу сжатия (ВМТ).
  3. Снимите с двигателя кожух и брызговики.
  4. Слейте масло из картера. Желательно выполнять эту операцию на прогретом двигателе Киа. Смазка при этом будет более жидкой и стечет быстрее.
  5. Демонтируйте правую подушку двигателя.
  6. Снимите приводной ремень дополнительных агрегатов.
  7. Открепите кронштейн правой опоры путем откручивания четырех соответствующих крепежных болтов.
  8. Снимите ролик приводного ремня вспомогательных агрегатов, открутив соответствующие болты.
  9. Снимите водяной насос.
  10. Открутите крепежный болт шкива коленчатого вала. В процессе снятия шкив нужно придерживать отверткой или специальным приспособлением во избежание опрокидывания.
  11. Снимите шкив коленвала.
  12. Демонтируйте кронштейн генератора Киа, открутив два соответствующих болта.
  13. Снимите крышку головки блока цилиндров.
  14. Снимите крышку ГРМ, выкрутив предварительно крепежные винты.
  15. Отожмите башмак натяжителя с помощью отвертки или специального приспособления.
  16. Зафиксируйте отжатый натяжитель штифтом.
  17. Снимите натяжной механизм и открутите два крепежных болта.
  18. Слегка повернув распредвал клапанов по часовой стрелке, аккуратно снимите цепь с шестерни вала.
  19. Извлеките цепную передачу Киа, сняв ее последовательно с шестерен вала впускных клапанов и коленчатого вала.
  20. Проверьте извлеченное изделие на наличие повреждений. Цепь будет нуждаться в замене, если на ней имеются сколы и трещины.

Монтаж новых деталей осуществляется в обратном порядке. Привод Киа устанавливается по нанесенным ранее меткам, после чего нужно на привалочные поверхности крышки ГРМ с помощью валика нанести герметик. После замены деталей закрепите крышки крепежными болтами ключом 10 мм. Для более равномерного затягивания желательно использовать динамометрический механизм. Момент закручивания должен быть в пределах от 9,8 до 11,8 Н-м. Для болтов на 12 мм допустимые значения находятся в диапазоне 18,6-23,5 Н-м.

Замена цепи ГРМ — процедура, требующая опыта и навыков. Не имея таковых, вы рискуете установить детали неправильно, что приведет в дальнейшем к серьезным поломкам. Поэтому подобную замену желательно производить в сервисном центре.

Как заменить цепь ГРМ своими руками

Окончательная проверка

Окончательная проверка результатов работы осуществляется после запуска двигателя. Силовой агрегат должен запуститься быстро, работать ровно, без перебоев. При правильной регулировке ГРМ автомобиль начинает лучше разгоняться, тратит меньше топлива, более уверенно ведет себя на дороге.

Если замена цепи ГРМ на автомобиле ВАЗ-2107 своими руками привела к тому, что при езде загорается чек, а машина дергается при разгоне и работает неровно, следует повторно проверить установку фаз ГРМ и зажигания.

В целом, замена привода своими руками занимает около 2-3 часов при наличии всего необходимого инструмента

В течение нескольких дней после ремонта следует уделять внимание ходовым характеристикам ТС. Известны случаи, когда степень натяжения цепи или взаимное расположение меток изменялось уже после нескольких дней эксплуатации

Когда пора менять цепной привод двигателя

Во время каждодневной эксплуатации автомобиля, цепной механизм больше всего подвергается нагрузкам и изнашивается

Популярные статьи  Частичная замена масла в коробке автомат: как меняется трансмиссионное масло АКПП

Поэтому важно знать, когда он выходит из строя, чтобы вовремя сделать замену

У каждой цепи ГРМ есть определенный срок службы, в течении которого по общим правилам замена, не нужна. Однако бывают случаи, когда цепной привод (ЦП) внезапно рвется или часть звеньев приходят в негодность, провоцируя нестабильную работу всего двигателя.

Чтобы не пропустить этот момент, рекомендуется периодически проверять ЦП на предмет механических повреждений и обязательно перед длительными поездками на большие расстояния, а замену делать строго по техническим данным и рекомендациям производителя автомобиля.

Как заменить цепь ГРМ своими руками

В то же время, стоит отметить, что опытные мастера-автолюбители умеют определять поломку механизма ЦП на слух.

Так для неисправного ЦП, при включенном двигателе характерны следующие звуки:

  • появление характерного звенящего шума в районе цепного механизма;
  • периодические удары и стук, исходящие из района, где расположен ЦП в двигателе;
  • выстрелы и микровзрывы в системе выхлопа и глушителе.

Если же нужно проверить работоспособность ЦП визуально, чтобы точно удостовериться в его (не)исправности, то необходимо вскрыть двигатель.

Замена цепи двигателя

Вопрос о том, нужна ли замена цепи двигателя и когда интересует многих водителей. Производители обещают надежность и совершенство своих агрегатов, однако своевременное ТО и замены обязательны, только когда?

Еще в 1990-х годах производители уделяющие особое внимание синхронизации цепи придавали большое значение качеству используемых материалов и прочности всего механизма, в том числе работающих с цепью роликов, натяжителей и водяных насосов

Как заменить цепь ГРМ своими руками

Например, бензиновые силовые агрегаты BMW выпускались более двадцати лет назад, цепь выдерживала пробег до полумиллиона километров. Только в интенсивно эксплуатируемых и необслуживаемых машинах цепь необходимо было заменить после рубежа в 300 000 километров.

Ситуация была еще лучше в Mercedes W123 и W124. История знает много случаев, когда первоначальная цепь преодолевала расстояние превышающее 1 000 000 километров. Именно западные автомобили сформировали мнение о бессмертии этого решения. Но нужно ли вам заменять цепь двигателя?

Нюансы и трудности

Теперь пару советов по не явным особенностям процесса смены ремня ГРМ:

При диагностике состояния ременного привода, необходимо исследовать его полностью, а не только наружную «открытую часть»

Дефекты и остатки масляной жидкости могут быть в любом месте.
При выполнении любых операций с ремнем системы, использовать силу нужно предельно осторожно. Безусловно, данная запчасть достаточно прочная, но резкие движения могут стать причиной появления дефектов.
Приобретая новый ременной привод, не нужно забывать, что на рынке множество товаров низкого качества

Поэтому покупку стоит производить через проверенные ресурсы и хранить все чеки, на случай если будет доставлено изделие с производственным браком.
Диагностика и смена ремня ГРМ должна выполняться вовремя. Разрыв ременного привода нередко ведет к разрушению клапанов, смена которых выльется в круглую сумму денег.
Срок службы ременного привода зависит непосредственно от состояния насоса. Когда он выходит из строя, его также необходимо заменить.

Как заменить цепь ГРМ своими руками

Как заменить цепь ГРМ своими руками

При замене деталей ГРМ могут возникать затруднения. Начинающие механики говорят о сложности снятия элементов, закрывающих ход к ремню системы.

Как заменить цепь ГРМ своими рукамиКак заменить цепь ГРМ своими рукамиКак заменить цепь ГРМ своими рукамиКак заменить цепь ГРМ своими рукамиКак заменить цепь ГРМ своими рукамиКак заменить цепь ГРМ своими рукамиКак заменить цепь ГРМ своими рукамиКак заменить цепь ГРМ своими рукамиКак заменить цепь ГРМ своими руками

Как часто нужно менять цепь ГРМ на Киа: мнения автовладельцев

  • Предложили ориентироваться по звуку

    «Моя Киа Церато откатала 157 тысяч км. Связывался с дилерами, уточнил, когда нужно менять цепь ГРМ. Ответили, что у всех по-разному и вне зависимости от пробега. Кому-то нужна была замена уже через 70 тысяч км, а кто-то приезжал с пробегом 250 тысяч. Опытные владельцы Киа мне подсказали, чтобы я ориентировался сам по звуку — мол, когда цепочка зазвенит, тогда и планируй ее замену».

  • Менять нужно регулярно

    «У меня Киа Соренто, однажды я задумался о замене цепи ГРМ. Спросил у продавцов, когда нужно менять. Однозначного ответа мне не дали, сказав, что за ремкомплектом к ним приезжают, как правило, для капремонта двигателя после перескочившей цепной передачи. В общем, все сводится к тому, что менять надо после поломки. Это печально, ведь капитальный ремонт мотора влетит в копеечку. Для себя я решил: менять цепь надо регулярно, хотя бы через каждые 200 тысяч км».

  • Цепи стали делать пластилиновые

    «Бытует мнение, что на автомобилях Киа повредить цепь ГРМ невозможно. Вероятно, так было раньше. Однако в современных авто цепной привод стали делать чуть ли не пластилиновым, и проехать на нем более 200 тысяч км уже нереально. Выявить, что цепь растянута, можно по вылету натяжителя».

  • Лучше делать замеры

    «По окончании гарантийного срока можно делать, что вздумается. Но правильнее все же замерять цепь через определенное количество пройденных километров. Например, для контрольного замера берется 10 звеньев, измеряется длина этого отрезка и определяется отклонение в ту или другую сторону. Помимо самой цепи желательно проверять и успокоитель. Современный цепной привод гарантированно проедет 150 тысяч км. Я знаю случаи, когда такие цепи выдерживали и 250, и даже 350 тысяч без замены».

  • Цепь может саму машину пережить

    «На моей Киа цепь работает уже более 180 тысяч км. Недавно проверял — она все еще почти как новая. При своевременной замене масла, думаю, такая цепь переживет сам автомобиль. Главное — избегать разного рода промывки».

  • Императорское качество

    «Пару недель назад была замена цепи ГРМ на Киа после пройденных 290 тысяч км. Проездил бы на ней и дольше, но когда стали менять гидронатяжитель, который вышел из строя из-за некачественной смазки, решили заменить и цепной привод. Замену производил частный, но опытный мастер. Рекомендовал оставить старую цепь про запас, так как она почти не изношена и сможет еще послужить. Что тут сказать – императорское качество!».

О ресурсе

Во многих руководствах по эксплуатации не значится, через сколько производить замену данного элемента. Но как показывает практика, ресурс привода составляет от 100 до 200 тысяч километров.

Да, цепь ГРМ будет надежнее ремня, и она не рвется, а лишь растягивается. Но стоит помнить, что данное растяжение компенсируется натяжителем лишь до определенного момента. Если цепь удлинилась, это не повод для срочной замены. Но если на ней ездить долго, возможно смещение фаз газораспределения. Ведь натяжитель будет уже не в состоянии компенсировать ту длину, на которую растянулся элемент.

Интересный факт: ресурс цепей на двигателях «Хонды» (в частности, «Цивик») может доходить до 250 тысяч километров. При этом никаких признаков замены не наблюдается.

Как заменить цепь ГРМ в гаражных условиях

Чтобы сделать замену цепи в гараже своими руками понадобится немного терпения, набор гаечных ключей, новая цепь и натяжитель. Рассмотрим поэтапно процесс замены цепи ГРМ на примере автомобиля Шевроле Нива.

Как заменить цепь ГРМ своими руками

Процесс разборки и снятия

Автомобиль загоняется на яму в гараже и ставится на ручной тормоз, под колеса устанавливаются подпорки.

Как заменить цепь ГРМ своими руками

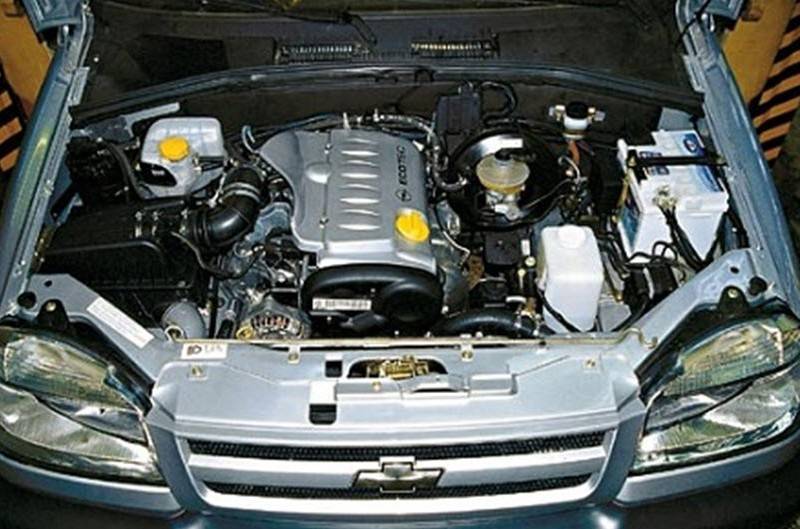

Открываем капот и снимаем крышку двигателя.

Как заменить цепь ГРМ своими руками

Сливается тосол, для лучшего доступа к двигателю снимается радиатор и вентилятор.

Как заменить цепь ГРМ своими руками

Снизу на днище автомобиля снимается защита двигателя. Это делается для того, чтобы можно было удобно добраться до шкива коленвала.

Как заменить цепь ГРМ своими руками

Чтобы отвернуть шкив коленвала сначала его нужно зафиксировать от проворотов — для этого в корпусе сцепления снизу сверлится небольшое отверстие и нарезается резьба под болт 6-го размера.

Болт вворачивается в просверленное отверстие, тем самым фиксируя зубья венца моховика. Таким образом, коленвал блокируется, что исключает его вращение.

Популярные статьи  Мотор глохнет при нажатии на педаль тормоза

Как заменить цепь ГРМ своими руками

С помощью лома и специальной гаечной головки (на 38) отворачивается и снимается шкив коленвала.

Как заменить цепь ГРМ своими руками

Снимаются натяжные ролики и лобовая крышка двигателя.

Как заменить цепь ГРМ своими руками

Очищаем рабочие поверхности от грязи и пыли.

Теперь снимается натяжитель цепи. Перед тем как его снять необходимо пометить белым маркером цепь в местах соединения с коленвалом и распредвалом, чтобы потом можно было ровно также поставить новую цепь на место.

Как заменить цепь ГРМ своими руками

Затем снимается башмак натяжителя и успокоитель

Крутить нужно очень осторожно, чтобы клапана не ударили о борт

После того как башмак натяжителя снят, ослабляется крепление датчика распредвала и цепь легко снимается.

Процесс установки нового ЦП

Старая цепь прикладывается к новой, на которую переносятся отметки белым маркером, сделанные в тех местах, где она будет одеваться на валы.

Как заменить цепь ГРМ своими руками

Перед тем как одевать новый ЦП, его необходимо смазать машинным маслом.

ЦП устанавливается через низ, при помощи небольшой медной проволочки она заводится снизу в двигатель и аккуратно надевается на валы (сначала на колен., потом — распред.).

Как заменить цепь ГРМ своими руками

После того как цепь одета ставится на место башмак натяжителя и успокоитель.

Как заменить цепь ГРМ своими руками

Последним ставится цепной натяжитель. Эта деталь отвечает за натяжение цепи, поэтому желательно его менять вместе с ней. Когда он установлен, выдергивается специальная чека и цепной механизм натягивается.

Как заменить цепь ГРМ своими руками

После того как двигатель собран, ЦП заменен, зажимаются болты и делается старт мотора, проверяется на наличие посторонних шумов, если замена произведена успешно и правильно, то их не должно быть.

Подробная видео-инструкция по замене цепного механизма ГРМ ДВС на Шевроле-Нива приведена ниже.

Замена компонента своими руками

Хотите сэкономить? Цепь вполне можно заменить своими руками. Однако эта задача не из простых, так что новичку за неё лучше не браться. Приготовьтесь потратить как минимум 3–4 часа. Также нужно заранее подготовить место и набор инструментов.

Рассмотрим процесс замены цепи на примере Nissan Almera N16 Classic.

Площадка и инструменты

Работу желательно выполнять там, где есть подъёмник, эстакада или яма. Приготовьте следующие инструменты:

  • шестигранный ключ на 6;
  • торцевые головки размерами 12, 13 и 14;
  • зубило и молоток;
  • чистую ткань для вытирания;
  • контейнеры, в которые надо будет слить технические жидкости;
  • разводной и динамометрический ключи;
  • брусок дерева;
  • герметик и «антисиликон» (обезжириватель);
  • и, конечно же, новую цепь.

Рабочий процесс по демонтажу и установке

  1. Первое, что надо убрать — подключённые к катушке зажигания кабели. После этого можно открутить катушки и положите их в стороне. Обязательно подпишите эти компоненты цифрами в той последовательности, в которой снимали — это поможет избежать путаницы при сборке.

    Отсюда мы начинаем работу по подготовке к замене цепи

  2. Отделите воздушные патрубки от крышки клапана. Сама крышка закреплена с помощью болтов. Их тоже надо открутить — тогда появится возможность снять деталь.
  3. Демонтируйте правую подушку двигателя, иначе она будет мешать дальнейшей работе.
  4. Найдите сливное отверстие для моторного масла. Поставьте под него контейнер и открутите пробку. Дождитесь, пока техническая жидкость перетечёт в ёмкость. Снимите масляный фильтр.
  5. Возьмите ещё одну ёмкость. Найдите хомут нижнего патрубка радиатора, уберите его. Охлаждающая жидкость также должна перетечь в контейнер. После этого разыщите крышку радиатора и открутите её для удаления остатков хладагента.
  6. После надо снять радиатор и убрать ремень привода генератора. Затем снимите хомут подводящего шланга (предварительно может потребоваться его ослабление).
  7. Следующая задача — демонтаж головки блока цилиндров. Крышка этого компонента зафиксирована четырьмя болтами. Их надо открутить, после чего появится возможность убрать как саму крышку, так и вентилятор и его компоненты.
  8. Надо убрать поддон двигателя. Сделать это можно, предварительно сняв глушитель (он установлен на нескольких болтах).
  9. Немного ослабьте болты, которыми зафиксирован шкив помпы. Это даст возможность убрать ремни, соединяющиеся с компонентами управления и климатической техники.
  10. Найдите место между боковой стороной картера и коленвалом. Разместите там брусок дерева и аккуратно демонтируйте шкив коленчатого вала. Для откручивания его болта применяется торцевая головка соответствующего размера. Если вы не можете достать до болта, используйте удлинитель.
  11. Разыщите шкив водяного насоса и тоже снимите его. Под этой деталью расположена прокладка, которую также следует достать. Придётся временно избавиться и от масляного насоса.
  12. Всё, подготовительные работы завершены. Можно приступать непосредственно к демонтажу старой цепи. Шестерни распределительного вала закреплены болтами, которые надо открутить. Сам распредвал придётся фиксировать разводным ключом.

Статья в тему: Принцип работы гидрокомпенсаторов клапанов

Демонтаж цепи осуществляется в следующем порядке.

Снимаем успокоитель (планка в верхней части).
Убираем гидронатяжитель и планку, отвечающую за натяжение успокоителя. Возможно, имеет смысл заменить натяжитель — особенно если в вашей машине установлен старый вариант, в котором клапан находится в штоке, а не в головке.
Берём нижнюю планку и надеваем её на шпильку.
Убираем саму цепь.
Избавляемся от расположенной внизу шестерни с помощью плоской отвёртки.
Если в вашей машине натяжитель выглядит так — лучше его заменить

Сравните старую цепь с новой. Скорей всего, бывший в употреблении вариант будет немного длиннее нового. Увеличение размера происходит из-за растяжения. Разместите новый вариант на месте старого и смажьте его машинным маслом.
Все, осталось только установить детали на места. Перед тем как это сделать, почистите компоненты механизма

Обезжиривание и очистка боковины двигателя осуществляются с помощью «антисиликона» и чистой ткани.
Новый компонент надо установить так, чтобы совпадали метки на нём и на шкивах (это важно!). После того как эта часть работы будет завершена, боковину двигателя смазывается новым слоем герметика

Закрутите болты, которыми крепится крышка, и подождите, пока герметик устоится. После этого можно выполнять работы в обратном порядке.

Как заменить цепь ГРМ своими руками

Те самые метки, что должны соответствовать одна другой

О минусах

Первый фактор – это ресурс. Он касается только современных двигателей. К примеру, на автомобилях «Фольксваген» с мотором 1,2 цепь выхаживает не более 50 тысяч километров. Это меньше, чем у ременной передачи. Последняя служит порядка 80 тысяч. Плюс ко всему дорогостоящий ремонт. Заменить ремень можно самостоятельно.

Как заменить цепь ГРМ своими руками

А вот снимать цепь при отсутствии опыта будет крайне сложно. Следующий недостаток – это шумность. Такие агрегаты на порядок шумнее, даже когда цепь не вытянута. Ремень же изготовлен из резинотканевых материалов. Он более мягко прилегает на шкив и беззвучно работает. Теперь о гидравлических натяжителях, которые используются в цепном приводе. Эти детали очень требовательны к качеству и уровню масла. Если ваш двигатель подъедает смазку, стоит чаще проверять щуп, иначе жидкость не поступит в натяжитель и цепь перескочит на зуб. Чем качественнее масло, тем дольше он прослужит.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
