Загорелся «ABS» значок на панели приборов: причины неисправности

Как доработать конструкцию

Чтобы защитить жгут с проводами от воздействия окружающей среды можно использовать D-образный уплотнитель. Укладываем в него провода и заматываем изолентой. Укладываем все в гофру. Крышку, закрывающую разъем датчика АБС, обклеиваем по периметру этим же уплотнителем. Это предотвратит попадание влаги и грязи в район расположения датчика и разъема.

Внимание! При отказе АБС работоспособность тормозов сохраняется, но эффективность торможения снижается, что особенно опасно на скольком покрытии. Смотрите почему

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Некоторые автолюбители боятся, что когда горит АБС, то это как-то сказывается на работе тормозной системы в целом. Начинают срочно перерывать весь интернет в поисках ответа, почему горит лампочка АБС и что делать. Но не стоит так паниковать, тормоза на вашем авто должны быть в полном порядке, не будет работать только система антиблокировки, что, в принципе, не критично, хотя в некоторых экстренных ситуациях здорово выручает. А что бы разобраться с системой рекомендую почитать про ABS.

ABS не всесильна

Наличие и работа системы ABS на автомобиле значительно упрощает процесс торможения и делает его более эффективным, особенно для начинающих водителей. Но в то же время ей присущи определенные недостатки, и при управлении машиной их надо учитывать.

Здесь, кстати, надо отметить, что когда работает антиблокировочная система, то ее срабатывание ощущается как вибрация на педали тормоза.

Из тех случаев, когда явными становятся недостатки в работе системы, можно отметить такие. » alt=»»>

  1. Эффективность работы ABS зависит от качества дорожного покрытия. На неровной дороге, кочках, брусчатке у автомобиля тормозной путь с такой системой несколько увеличивается. Дело в том, что когда колесо подпрыгивает на неровностях и находится в полете, т.е сцепления с дорогой нет, ABS дает команду на снятие торможения. Но в тот момент, когда колесо опять начинает контактировать с покрытием, установленная сила торможения оказывается неоптимальной и тормозной путь увеличивается. Парировать этот эффект можно снижением скорости движения и увеличением дистанции.
  2. Увеличение тормозного пути на смешанном покрытии – в тех случаях, когда чередуются участки, например, асфальт – вода – асфальт – снег — лед. В этом случае происходит следующее – система отпускает тормоза на скользком участке, при попадании колеса на нормальное покрытие установившегося тормозного усилия оказывается недостаточно, вследствие чего тормозной путь увеличивается.
  3. Торможение на рыхлом, сыпучем покрытии (песок, рыхлый снег). В этом случае тормозной путь с ABS увеличивается. Дело в том, что если на песке автомобиль пойдет юзом, то перед колесом появляется валик из песка (эффект плуга), а он значительно эффективнее будет останавливать машину. В такой ситуации торможение юзом будет лучше.
  4. Система перестает работать при остановке. При низкой скорости движения система ABS отключается и не работает. Это может оказаться очень неприятным моментом при движении на скользком уклоне. Об этом надо помнить и быть готовым к своевременным действиям, например, – воспользоваться ручным тормозом для остановки.

Однако такая система торможения имеет некоторые особенности, и необходимо быть готовым к их проявлению при движении.

АБС или ABS, уже из расшифровки английской аббревиатуры (Anti-lock braking system), становится ясно что, это не отдельная деталь, а система, предотвращающая блокировку колес при торможении. В двух словах, на вопрос: что такое АБС, можно сказать так – это система датчиков, которые контролируют скорость автомобиля и скорость вращения колес. В большинстве современных автомобилей ABS работает вместе с EBD — системой распределения тормозных усилий.

Основными компонентами составляющих систему ABS можно выделить:

  • Датчик поворота;
  • Датчик сдавливания в тормозах;
  • Блок управления АБС;
  • Гидравлический блок.

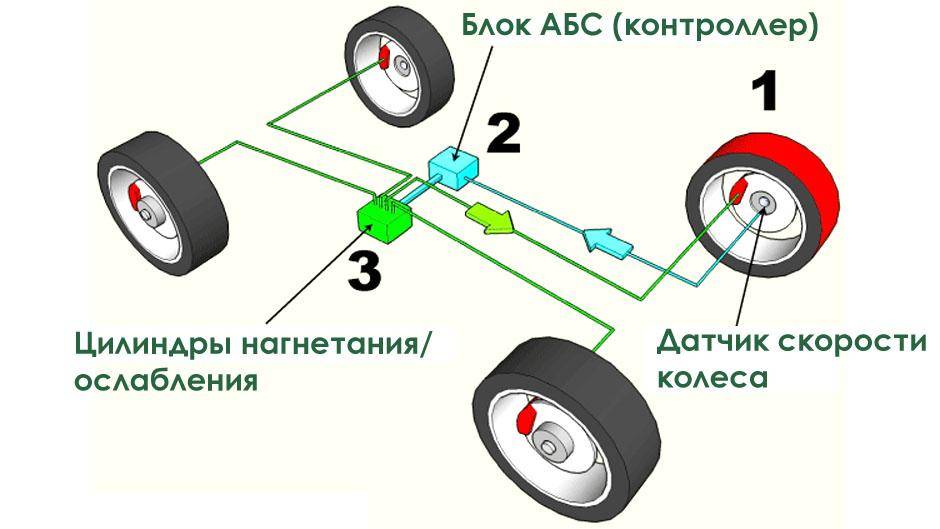

Полная схема расположения компонентов ABS выглядит так:

Компоненты антиблокировочной системы

Главной задачей ABS является регулировка скорости вращения колёс путём изменения давления в магистралях тормозной системы. Данная система предназначена дабы избежать аварийной ситуации при резком торможении, сохраняя управляемость транспортного средства.

Цена на датчик АБС в зависимости от марки автомобиля и производителя колеблется от 5 до 100 usd.

Основная часть системы (гидравлический блок и блок АБС) находятся под капотом автомобиля, они же в свою очередь работают в паре с датчиками расположенными на ступице. Блок управления АБС обрабатывает сигнал с датчика, а гидравлический блок распределяет давление на тормозные колодки.

Современная система АБС достаточно надежная. Электронные датчики и блоки системы имеют многие предохранители и спец. реле. Поломки в основном связаны с неправильной эксплуатацией. Наибольшее влияние имеют колесные датчики, поскольку больше всего подвергаются загрязнению, поэтому, время от времени требуется замена датчика АБС.

Когда анти блокировочная система имеет какую то неисправность, то об этом будет сигнализировать соответствующий значок на приборной панели. Лампочка ABS загорается при запуске автомобиля и горит не дольше 6-ти секунд, но если данная сигнальная лампа загорелась при движении или индикатор не гаснет, то это свидетельствует об отключении системы, при этом не нужно паниковать, поскольку обычное торможение является возможным. Дабы разобраться что именно за поломка в АБС нужна диагностика.

Как доработать конструкцию

Чтобы защитить жгут с проводами от воздействия окружающей среды можно использовать D-образный уплотнитель. Укладываем в него провода и заматываем изолентой. Укладываем все в гофру. Крышку, закрывающую разъем датчика АБС, обклеиваем по периметру этим же уплотнителем. Это предотвратит попадание влаги и грязи в район расположения датчика и разъема.

Популярные статьи  Подходят ли подшипники ступичные от БМВ 3 к семёрке

Внимание! При отказе АБС работоспособность тормозов сохраняется, но эффективность торможения снижается, что особенно опасно на скольком покрытии. Смотрите почему. Фото: бортовой журнал MATUR777

Фото: бортовой журнал MATUR777

Ключевые слова: датчики lada xray | датчики лада веста | датчики лада ларгус | датчики лада гранта | датчики лада калина | датчики лада приора | датчики 4х4 | безопасность lada xray | безопасность лада веста | безопасность лада ларгус | безопасность лада гранта | безопасность лада калина | безопасность лада приора | безопасность 4х4 | тормоза lada xray | тормоза лада веста | тормоза лада ларгус | тормоза лада гранта | тормоза лада калина | тормоза лада приора | тормоза 4х4 | датчики нива | безопасность нива | тормоза нива | универсальная статья

11

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Какие значки на приборной панели означают, что нужно быстрее остановиться.

Все мы знаем, что автомобили стали умнее и технологически сложнее. Так, на приборной панели появилось множество непонятных значков и надписей. Многие из них означают, что с вашей машиной случилась беда. Между тем, большая часть автолюбителей просто игнорируют различные предупреждающие значки на приборке. А зря, так как это часто приводит к дорогостоящему ремонту. Вот три самых опасных предупреждения на приборной панели, которые сигнализируют о необходимости немедленной остановки.

Многие владельцы автомобилей, конечно же, знают о самом известном значке «Чек двигателя» (CHECK ENGINE), который предупреждает о проблемах в работе двигателя. Естественно, многие водители считают, что это самый важный индикатор на приборке.

Более того, из-за этого часть автолюбителей полагают, что все остальные предупреждения на приборке не столь важны. Но это не так. Дело в том, что «Чек двигателя» может загореться и не из-за больших проблем, которые не требуют немедленной остановки. Тем более, что обычно, когда на приборке загорается CHECK ENGINE, блок управления двигателем переводит его в аварийный режим, препятствующий при возникновении проблем повреждению силового агрегата.

К сожалению, автолюбители забывают, что помимо индикации «Чек двигателя» существует еще масса различных предупреждений, при появлении которых необходимо остановиться как можно скорее.

Например, недавно мы общались с мотористом, работающим в крупном техническом центре, который поведал нам поучительную историю об одном владельце авто, где вышел из строя дорогой двигатель. И знаете, кто виноват? Сам владелец, который, увидев на приборной панели горящий значок масляной лейки, подумал, что это напоминание о плановой замене моторного масла. В итоге, проигнорировав предупреждение системы о низком давлении масла, хозяин автомобиля собственноручно «убил» достаточно нестарый двигатель.

Так что никогда не оставляйте без внимания ни одно предупреждающее сообщение или горящий значок на приборке. Также не стоит угадывать предназначение того или иного символа или расшифровывать значение появившейся надписи. Вы точно должны знать, что означает тот или иной символ на приборке. Не знаете – учите матчасть, обратившись к руководству по эксплуатации автомобиля или ищите информацию в Сети. Подобная «угадайка» символов на приборке может быть еще хуже, чем простое игнорирование предупреждений. Ведь незнание предназначения значков на приборной панели – это примерно то же, что и попытка исправить проблему, не зная, как это сделать.

Тем не менее давайте сегодня мы не будем говорить о самом распространенном предупреждении, связанном с работой двигателя (Чек двигателя), поскольку об этом у нас уже множество полезных статей. Предлагаем рассмотреть не очень распространенные предупреждения, которые могут появиться на панели приборов, но тем не менее очень важные для владельцев авто, поскольку их игнорирование может обернуться большими проблемами.

Итак, увидев нижеуказанные предупреждающие значки на приборке, стоит немедленно остановиться. Помните, что не все значки на приборной панели говорят об опасности. Обычно они разделены по приоритету. Поэтому вы должны изучить руководство к своей машине, чтобы знать, какие именно сигналы вы не должны оставлять без внимания. Сегодня мы остановимся на трех значках, появление которых свидетельствует о серьезных проблемах.

Несколько советов от автослесаря

В данном случае, после того как загорается восклицательный знак, попробуйте поднять ручник на максимум, но не прилагайте при этом больших усилий. Если вы почувствуете люфт (впечатление, как будто ручка не закреплена и просто висит на перекладине), то это точно означает проблемы с тросами. Между прочим, если предупреждающий сигнал не горит, а задние колеса перегреваются при движении, то, скорее всего, неисправен механизм стояночного тормоза.

Загорелся «ABS» значок на панели приборов: причины неисправности

Всем привет! Сегодня хочу поднять довольно актуальную тему, которая волнует, судя по вопросам на форумах и количеству запросов в поисковиках, большое количество людей. Я хочу поговорить о таком явлении, когда при нажатии на педаль тормоза загорается восклицательный знак на панели.

Я постараюсь дать исчерпывающий ответ на данный вопрос и объяснить почему это происходит и какая поломка может быть к этому причастна. Поехали!

Начну, пожалуй, с того, что, если на панели загорелась лампа (!) это значит с тормозной системой что-то не так. Как правило данный индикатор сигнализирует о низком уровне тормозной жидкости (ТЖ) в системе. Как вы понимаете, неисправные тормоза — это не шутки, и проблему надо решать. Скажу больше, если кто не в курсе, ЭКСПЛУАТИРОВАТЬ АВТО С ГОРЯЩИМ ИНДИКАТОРОМ (!) — ЗАПРЕЩЕНО! Так как вы не знаете в чем дело и что послужило причиной появления данной ошибки на приборной панели.

Ищем причину

Начинать поиск неисправности следует с предохранителя. Если этот элемент перегорит, АБС не работает. Отметим, что не всегда следует и лезть в блок предохранителей, поскольку поведение самой системы может дать «подсказку» относительно исправности предохранителя. К примеру, если лампа ABS на панели приборов загорается только при определенных условиях, но после отключения питания на замке зажигания и повторном запуске двигателя проблема исчезает, то неисправность явно не в предохранителе. Его следует проверять только если сигнальная лампа горит постоянно.

Датчики располагаются в месте, которое хорошо защищенным не назовешь. Поэтому налипание на него грязи запросто вызовет нарушение в работе, из-за чего система отключиться.

Датчики могут попросту сломаться в процессе проведения ремонта и обслуживания ходовой части. Неаккуратное проведение работ, применение ударных инструментов при разборке нередко становиться причиной внутренних повреждений датчиков. Поскольку они не ремонтируемы, то для восстановления работоспособности ABS поврежденный элемент придется заменить.

Популярные статьи  Как проверить литые диски при покупке

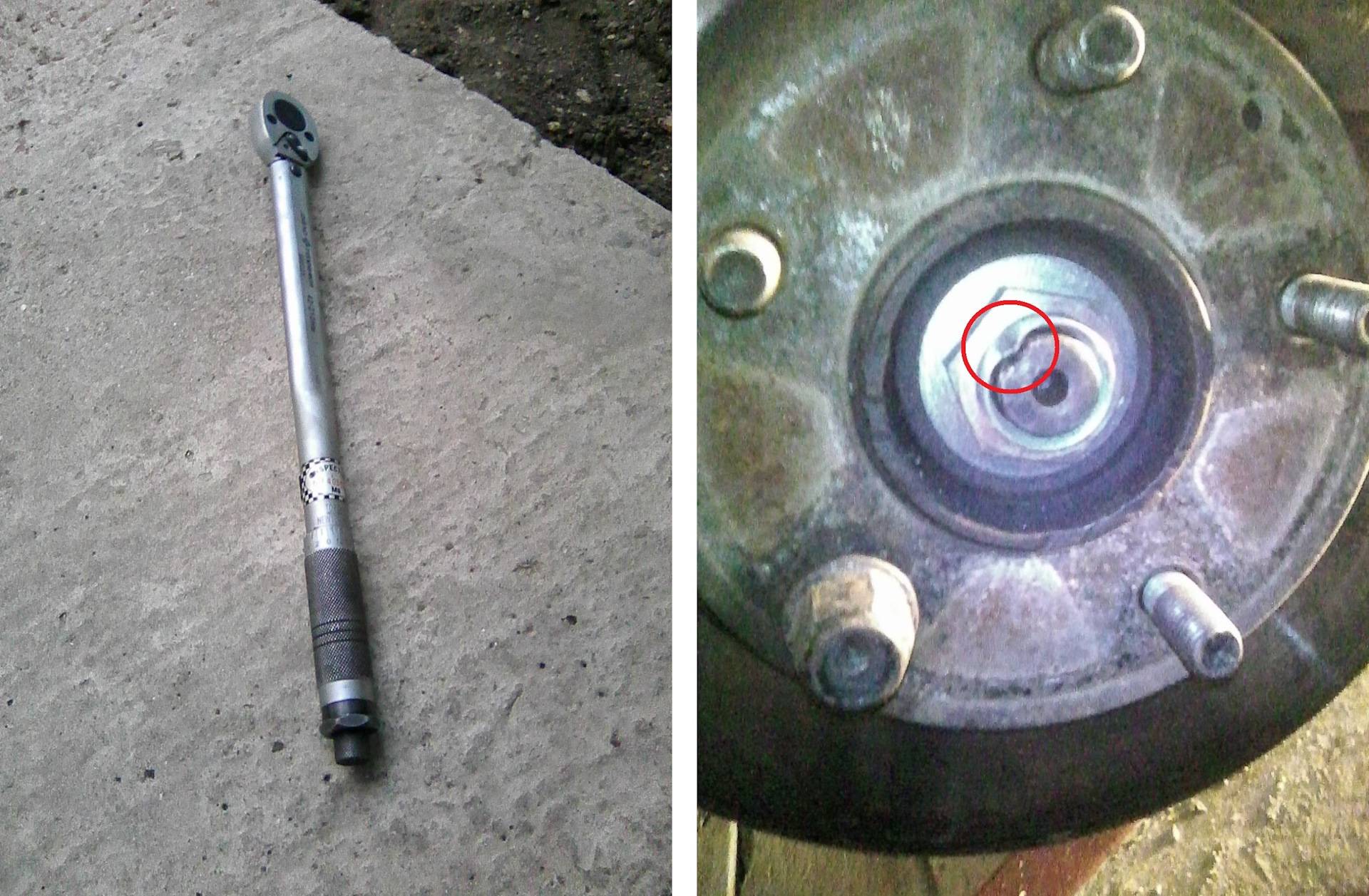

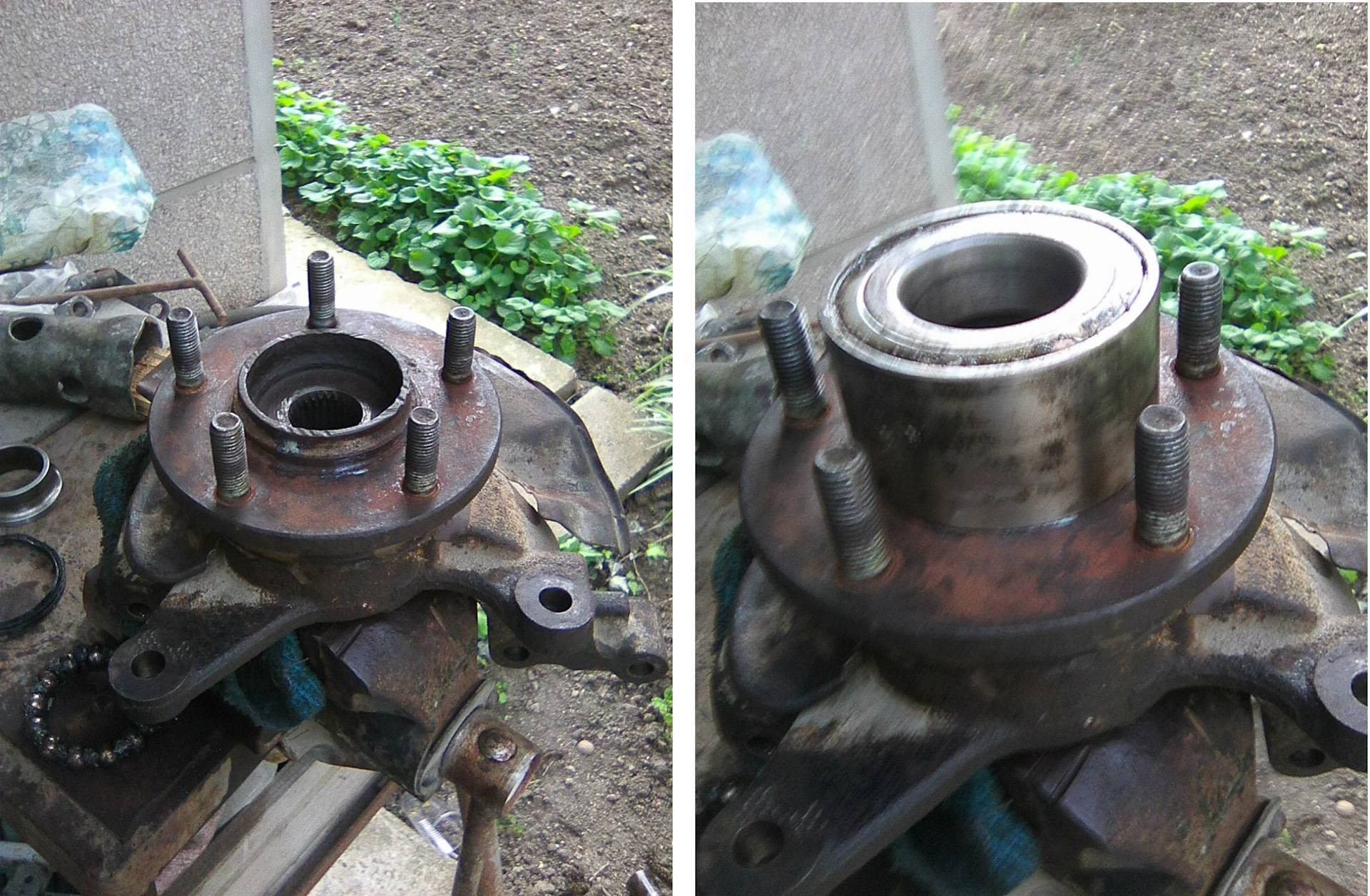

Аварийно отключаться система может и из-за задающих элементов датчиков. Они установлены на ступице, и в процессе эксплуатации тоже могут покрыться грязью, что нарушит функционирование датчиков. Неаккуратное проведение обслуживания ходовой части также может привести к повреждениям и разрушению задающих элементов, что скажется на работоспособности ABS.

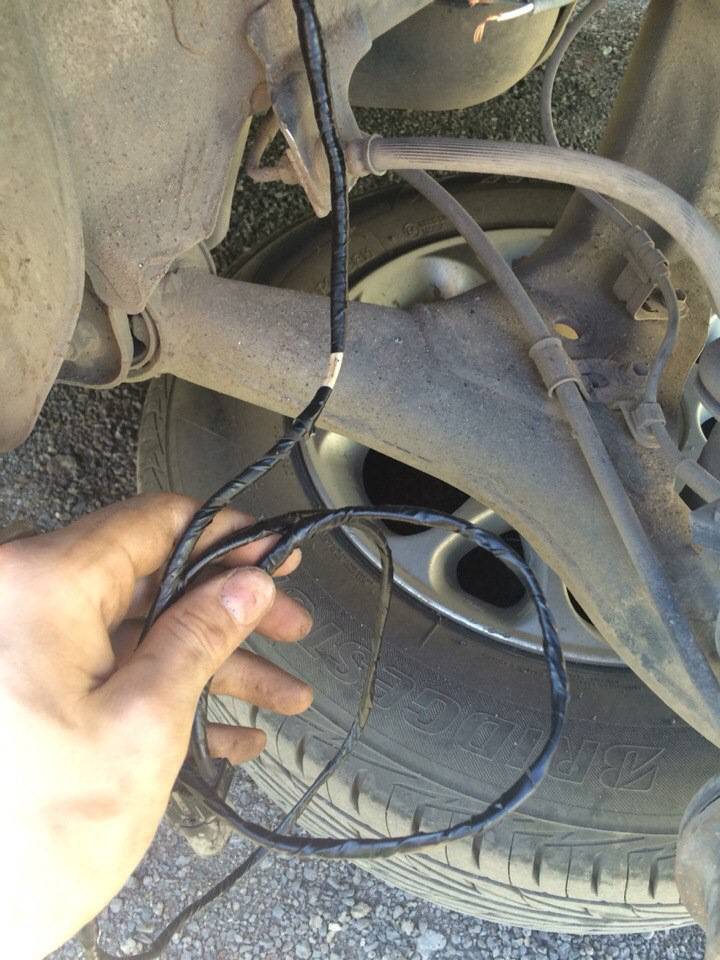

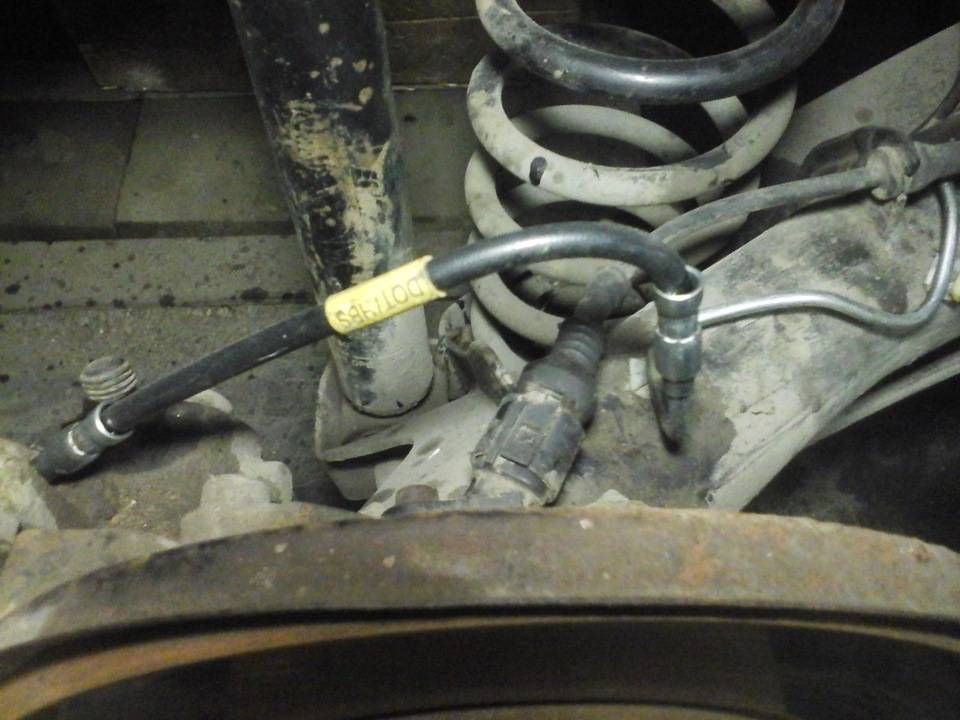

Чаще проблема возникает из-за проводки. Окисление контактов, перетирание или перебивание проводов, идущих от датчиков – это приводит к нарушению работы системы и срабатыванию сигнальной лампы. Иногда в процессе обслуживания ходовой части проводку отсоединяют от датчиков, а затем забывают ее подключить обратно

Поэтому при поиске причины осмотрите провода на наличие повреждений, их клеммы, и только потом уже обращайте внимание на датчики

Неисправности из-за всех вышеперечисленных элементов системы считаются легкими, поскольку устранить их несложно и обходится это недорого. Хуже, если проблема происходит из-за блока управления. В таком случае нужна либо перепрошивка этого элемента, либо замена.

Антиблокировочная система сбоит из-за повреждений составных элементов и узлов, возле которых датчики стоят. АБС отключается, если сильно изношен ступичный подшипник. Из-за этого ступица сильно люфтит, что приводит к нарушению работы датчиков АБС, а это причина аварийного отключения.

Видео: Горит лампа ABS! Как считать ошибку ?Самодиагностика Mitsubishi

Все современные автомобили оснащены датчиками ABS, которые включают вспомогательную систему управления тормозным усилием. Это одна из тонких систем, которая часто выходит из строя на бюджетных машинах. В Европе уже несколько лет производителей обязали оборудовать любые серийные автомобили этой системой безопасности, а изготовители дешевых автомобилей явно экономят на качественном ABS, устанавливая не слишком долговечные и практичные системы. Датчики этой системы установлены на всех четырех колесах, они приводятся в действие, когда происходит резкое торможение с блокировкой колеса. В данном случае система разблокирует колесо, дает ему провернуться и постепенно замедляет ход.

На деле оказывается, что дешевые АБС не только не помогают тормозить эффективнее, но и удлиняют тормозной путь. Есть еще одна серьезная проблем – после нескольких лет эксплуатации, когда автомобиль вышел за пределы гарантийного обслуживания, на многих машинах без причин загорается лампочка ABS. Во-первых, ездить с постоянно горящей на приборной панели лампочкой неудобно, а во-вторых, если четкое впечатление, что в автомобиле что-то не так. Интересно, что далеко не всегда горящая лампочка ABS означает именно проблему с антиблокировочной системой. Могут быть и другие неполадки.

В каких еще случаях загорается восклицательный знак

Если же и ТЖ на нормальном уровне, и тормозные колодки не вызывают нареканий, а на панели все равно горит предупреждающий знак индикатора, то что же это может означать? В подобном случае стоит предположить, что что-то происходит с проводкой: система, скорее всего, начала работать на размыкание. При обрыве любого провода, ведущего к датчику колодок, загорается лампа, сигнализирующая об их износе. В таком случае вы, конечно, и сами можете замкнуть провода, но тогда вам придется через каждые 2000-3000 км пробега забираться под машину, чтобы проверить их состояние. Так что лучше отправляться в сервис.

Почему лампочка АБС моргает и хаотично включается

Такие хаотичные сигналы — признак одной из самых неприятных поломок. Это значит, что вышли из строя датчики антиблокировочной системы, компьютер получает неверную информацию, в результате подаёт неправильные команды другим системам.

Некоторые владельцы, боясь полностью потерять контроль над управлением, предпочитают отключить систему АБС. Но такое решение подходит преимущественно для отечественных автомобилей, оснащённых простой системой блокировки. Для большинства же иномарок подобные манипуляции — весьма трудоёмкий процесс. Поэтому отключение АБС не является оптимальным выходом из ситуации, так как датчики обеспечивают безопасность эксплуатации автомобиля. Тем более что правильно это может сделать только профессионал.

Почему горит и хаотично мигает лампочка ABS

Одна из достаточно сложных неисправностей – беспрерывное мигание лампочки антиблокировочной тормозной системы. Это свидетельствует о том, что от датчиков ABS в бортовой компьютер автомобиля поступают ошибочные оповестительные сигналы. Впоследствии компьютер направляет неправильные посылы другим автомобильным модулям и системам. Большинство автомобилистов сразу же отключают ABS, чтобы избежать неприятностей. Например, если автомашина со включенной ABS двигается со скоростью 90 км/ч и начинает немножко тормозить, это может привести к потере контроля над управлением и выходу из строя ходовой. Что надо предпринять:

  • обратиться за помощью к специалистам-диагностам в автосервис для установления причин беспорядочной работы систем и выяснить, почему горит лампочка ABS;
  • как правило, автомобили отечественного производства оборудованы достаточно примитивными антиблокировочными средствами, поэтому лучшим выходом является моментальное отключение системы;
  • иномарки, оснащенные сложными конструкциями и бортовыми электронными системами, требуют перепрошивки перед ремонтом;
  • бывает, что легче обнаружить неполадку и исправить ее, чем выполнить отключение антиблокировки;
  • следует помнить, что лампочка ABS может гореть не только из-за проблемы в данной системе, но и по другим причинам;
  • во время диагностических мероприятий необходимо провести проверку всех электрических систем и оборудования.

Нередко в результате простой диагностики по поводу горящей лампочки ABS выясняется, что значимые части автомобиля нуждаются в ремонте, который обойдется в кругленькую сумму. Однако в основном затраты на устранение проблемы не слишком большие. Цена ремонта будет зависеть от марки и модели автомобиля и от того, сколько стоят запчасти. К примеру, за датчик ABS для машины отечественного производства придется заплатить около 600 рублей, тогда как на замену запчасти японского внедорожника нужно будет потратить 10 000 рублей и больше.

С 1 января 2016 года каждый новый легковой автомобиль, продаваемый на территории Российской Федерации, должен оснащаться антиблокировочной системой тормозов. Даже самый дешевый, в бюджетной комплектации. Может не быть ГУРа, стеклоподъемников, кондиционера – а вот ABS должна стоять. В Европе такое требование действует уже много лет, наконец, дело дошло и до России. Хотя у водителей отношение к системе не всегда однозначное, ABS считается базовым элементом безопасности, потому что при экстренном торможении позволяет сохранить контроль над автомобилем.

Популярные статьи  Промывка двигателя перед заменой масла

Лампочка ABS на приборной панелеНо как и любая электронная система ABS подвержена поломкам. Для предупреждения о них на приборной панели есть контрольная лампа. При включении зажигания лампа загорается, но если диагностика проходит успешно, то сразу тухнет. А вот если продолжает гореть (или мигать), значит что-то пошло не так, при этом сама ABS отключается. Иногда такое случается во время движения. Попробуем выяснить из-за чего так бывает.

Проблемы с ABS Подскажем как проверить датчик АБС

Загорелся «ABS» значок на панели приборов: причины неисправности

Всем привет! Сегодня в рубрике «Как проверить?» расскажу о том, как выполнить диагностику датчика ABS в домашних условиях. Проверка датчика АБС ничем не отличается от проверки других датчиков, о которых я писал в предыдущих своих статьях.

Немного теории…

Вряд ли найдется кто-нибудь кто не знает, что такое ABS (АБС), но на всякий в двух словах расскажу. В общем, система ABS (Anti-lock Braking System — система антиблокировки тормозов или антиблокировочная система) следит за тем, чтобы во время торможения колеса не блокировались, а само торможение происходило максимально эффективно. Проще говоря, она выполняет за нас прерывистое торможения, избегая движения «юзом», при этом водителю не нужно думать о том, как и с какой силой нажать на педаль. Система АБС сама выполнит серию прерывистых торможений и остановит авто без заноса и прочих неприятностей.

Датчик АБС

Датчик ABS — это своего рода контролер, который передает информацию в блок системы ABS, где производятся подсчеты и принятие решений про то, как и с какой силой должно тормозить каждое из колес. Датчик снимает информацию о том, как вращается колесо посредством наблюдения за специальной «гребенкой», которая дает понять вращается колесо или заблокировалось.

Загорелся «ABS» значок на панели приборов: причины неисправности

Неисправность датчика АБС

Постоянный контакт с грязью и влагой приводит к тому, что датчики начинают «глючить» или полностью выходят из строя. В итоге система обнаруживает неисправность и на панели загорается красный индикатор в виде надписи «ABS». Отмечу, что в исправном состоянии надпись загорается во время запуска двигателя, в это время система производит самодиагностику и если все «ок» лампочка гаснет. В противном случае лампа горит или загорается, и не гаснет во время движения.

Разрыв цепи — наиболее распространенная поломка. Датчик теряет питание и связь с блоком управления, либо из-за повреждения подает некорректный сигнал, «глючит» проще говоря. Как я уже говорил, о неисправности будет сигнализировать соответствующая лампочка.

Как проверить датчик АБС?

Проверка датчика ABS заключается в измерении сопротивления, более подробно о том, как его измерить я сейчас и расскажу. Для проверки потребуется мультиметр или омметр.

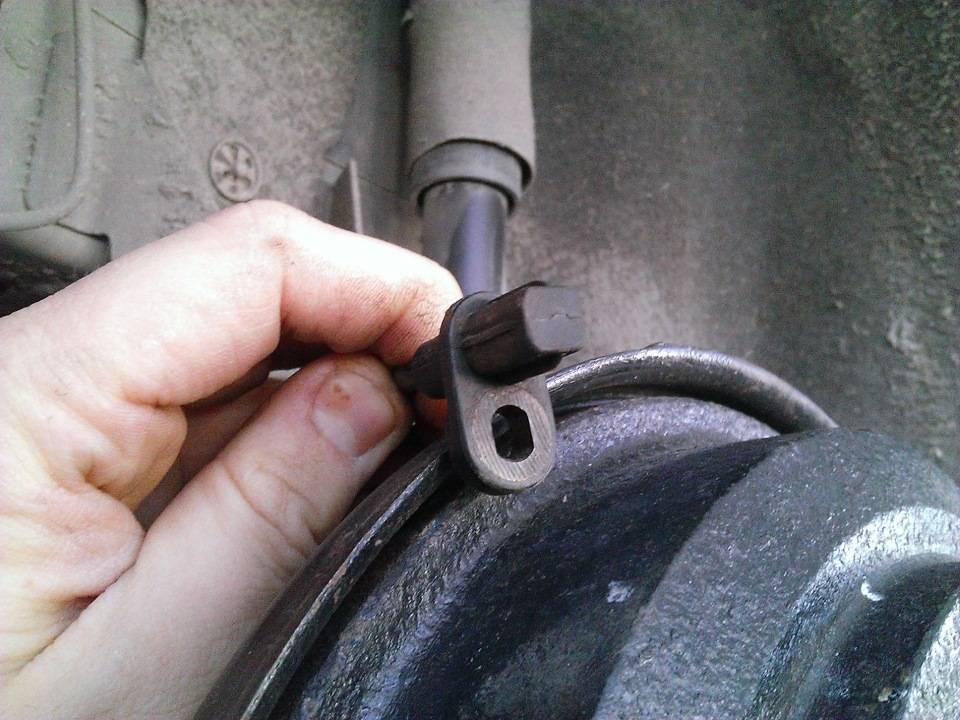

Если у вас мультиметр, переводим его в режим омметра, затем обеспечиваем себе доступ к датчику (снимаем колесо и т. д.).

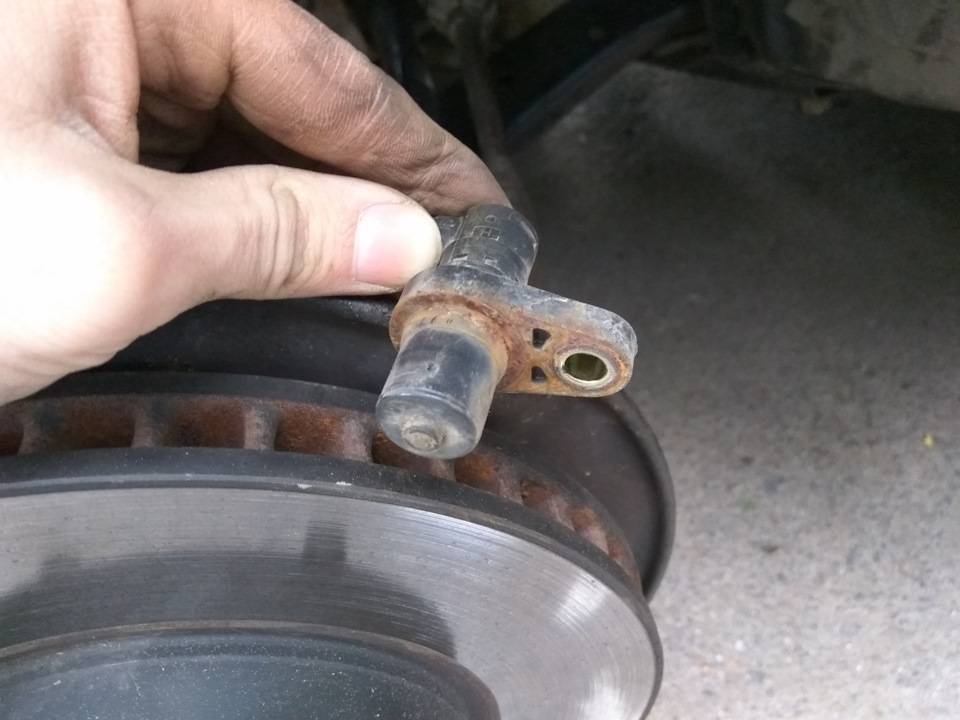

Дальше достаем датчик (иногда это самое сложное), и подсоединяемся к разъемам блока управления. Распиновку блока вашего авто следует найти в Интернете заранее!

Теперь подключаем в цепь провода с PIN-разъемами, и коммутируем их с датчиком и мультиметром. Ваша задача измерить сопротивление датчика АБС и сопоставить его с полученными данными. Если вы не знаете какие должны быть параметры, попробуйте найти информацию в сети или проверить эти параметры на другом аналогичном авто, у которого ABS исправна.

Примерные показатели, которые у вас должны получиться

  • Устройство — ножка — 5-26 Ом.
  • Устройство — «масса» — от 20 кОм или больше.

Обязательно осмотрите провода. Даже небольшой перелом или разрушение оплетки может стать причиной короткого замыкания и некорректной работы датчика. Покрутите колесо и понаблюдайте как меняются показания прибора.

Как проверить датчик ABS тестером?

Если у вас нет тестера, но есть мультиметр, переводим его в режим тестера, то есть в режим измерения постоянного напряжения. Принцип такой же, подключайте PIN-разъемы проводки и коммутируем их с прибором. Затем крутим колесо (примерно 1 об/сек). Исправный датчик при таком вращении должен показывать напряжение от 0,25 до 1,2 V. Если колесо будет вращаться быстрее, то и показания будут выше.

Рекомендую видео о том, как проверить датчик АБС

Ремонт датчика АБС

Учитывая стоимость датчика ABS, а она нередко довольно высокая, многие автомобилисты задаются вопросом можно ли отремонтировать этот датчик. В большинстве случаев это невозможно, однако бывают и исключения. Более того, на некоторые дорогие марки автомобилей можно подобрать датчик «неродной», например, от авто отечественного производства.

Также порою поломка заключается в несущественном повреждении проводки или внешнего корпуса. Такие недочеты легко устраняются и по большому счету не влияют на работу датчика. Хотя в видео расположенном ниже автор наглядно демонстрирует, что нет ничего невозможного и даже обрыв обмотки датчика АБС можно легко устранить в домашних условиях…

Исправление загорания лампочки ABS

Загорелся «ABS» значок на панели приборов: причины неисправности

При правильной своевременной диагностике, избавиться от проблем или отрегулировать работу системы довольно легко. В процессе эксплуатации водитель способен сам повлиять на работу блока – через насос модуля АБС или клапаны. К тому же, многое зависит от причин неполадок. Иногда датчики и провода АБС исправны и находятся в положенном месте, а барахлит сам модуль. В этом случае выход один – поменять модуль, поскольку ремонт его производителем не задумывался.

Если проблема кроется в неисправности бортового компьютера, необходимо сбросить настройки. Но, естественно, только после полной проверки датчиков, кабелей и модуля.
