Симптомы неисправности ДМРВ ВАЗ 2114: как проверить датчик

Содержание

Признаки и причина неполадок

Отметим, что этот прибор не имеет автоматическую систему диагностики неисправностей, поэтому определить наличие таковых достаточно сложно

Однако сделать это очень важно, поскольку от устройства зависит функционирование машины в целом. Главными признаками неисправности датчика являются:

  • сбои в показаниях (неправильные данные о расходуемом воздухе);
  • ухудшение разгона автомобиля;
  • повышенный расход топлива;
  • проблемы при переключении скоростей.

Большинство автомобилей ВАЗ-2114 оборудованы бортовым компьютером, на котором высвечиваются ошибки в работе датчика. Спровоцировать неполадки могут:

  • недостаточная фиксация колодки контактов;
  • окисление контактов;
  • повреждение прибора;
  • обрыв проводов.

Спешить заменять устройство не стоит, поскольку вполне вероятно, что его нужно просто починить. Если вы плохо в этом разбираетесь, то лучше не рискуйте самостоятельно чинить датчик. Для того чтобы наладить его работу, необходимо иметь определенные знания и умения. В случае если вы никогда этим не занимались, то обратитесь за помощью к мастерам, так как неправильная починка может привести к серьезным нарушениям в работе двигателя и других компонентов автомобиля. Если же вы разбираетесь во внутренностях своего транспортного средства, то тогда действуйте следующим образом:

  1. Как правило, настроить исправную работу датчика можно, почистив его. Чистка осуществляется при помощи необходимого оборудования либо в автосервисе. Крестовой отверткой ослабляется хомут, который удерживает патрубок воздухозаборника.
  2. Потом снимается гофра и проверяется наличие следов от масла либо конденсата, так как в основном они провоцируют проблемы в работе устройства.
  3. После этого датчик очищается от грязи и ставится уплотнитель.
  4. Далее нужно проверить герметичность и вернуть его на место.

Устранение первой причины большого расхода топлива

На способах устранения первой и второй причин большого расхода топлива на Лада Самара-2 стоит остановиться подробнее. Итак, бортовой компьютер. Имея дело с электроникой, нужно быть очень осторожным и внимательным, даже если вы теоретически подкованы и можете задавать мастерам правильные вопросы. Та часть, которую вы смело можете взять на себя – это проверка ДМРВ. Прежде всего необходимо убедиться, что датчик на самом деле неисправен и увеличенный расход топлива вашего авто связан именно с ним. Для этого следует его отключить и поездить так некоторое время. Ощутив, что машина стала двигаться легче и бодрее, не радуйтесь, поскольку ДМРВ действительно приходит конец. ВАЗ 2114 с двигателем, к примеру, 1,5 л до 1000 оборотов потребляет около 10 кг воздуха в час, на 2000 уже до 21 кг. Если эти показатели ниже, значит, ниже и топливный расход, хотя это не может не сказываться на динамике двигателя. Но при превышении норматива расход топлива, соответственно, возрастает. И пусть повышение динамики в этом случае вас не утешает, поскольку завести машину в условиях низких температур будет очень непросто, если вообще возможно. Разница даже в 2 кг в сторону повышения может привести к тому, что будет постоянно зависать вся электронная система, вы разнервничаетесь, отключите датчик совсем и будете ездить в аварийном режиме. Вряд ли это приятно и удобно, поэтому диагностика ДМРВ – ваша первейшая задача. Открутите его и с помощью тестера замеряйте напряжение с включённым зажиганием (двигатель при этом не работает). При рабочем диапазоне 2 Вольта показатель 1,01 и 1,02 – хороший признак, значит, датчик в порядке. При 1,04 можете дальше уже не думать – просто замените датчик на работоспособный. Разумеется, все авто индивидуальны, показатели могут немного отличаться, но принцип диагностики и проверки в целом неизменен.

Назначение и принцип работы

Симптомы неисправности ДМРВ ВАЗ 2114: как проверить датчик

Многих владельцев авто волнует, во сколько обходится приобретение такого датчика. Оказывается, дмрв 2114 обладает немалой стоимостью, она варьируется в пределах 2-3 тысяч. При этом можно воспользоваться как импортными изделиями, так и деталями отечественного производства. Не стоит удивляться тому, что об отечественных моделях ходят соответствующие отзывы.

Но не всегда стоит доверять отзывам, лучше опробовать изделия на практике. Пусть об отечественных датчиках можно найти немало отрицательных отзывов, но зато они являются более доступными.Симптомы неисправности ДМРВ ВАЗ 2114: как проверить датчик

Данный датчик позволяет движку функционировать в разных рабочих режимах, предполагающих различную нагрузку. Если рассматривать действие устройства, то оно заключается в создании рабочей смеси воздуха и бензина. Точнее сказать, в смесь входят пары бензина. Прямая задача изделия состоит в том, чтобы замерять два показателя, которые связаны между собой:

  1. Время реакции.
  2. Количество воздуха, которое потребляется для реакции.

Если измерения оказываются точными, то устройство может определять, какая смесь требуется движку. Это позволяет системе получить информации о необходимых пропорциях. Случаются и такие ситуации, когда датчик работает неправильно, выдавая неверные значения.

В таком случае создающаяся в системе смесь не будет соответствовать текущему режиму работы. В результате может уменьшиться мощность, а также вполне вероятно увеличится расход. Среди возможных последствий могут находиться и ухудшение динамики авто, и нарушение отклика машины.

Как проверить датчик воздуха своими руками

Итак, если водитель выявляет рассмотренные выше признаки,  тогда датчик нуждается в проверке.  Кстати, важно понимать, что симптомы неисправности ДМВР ВАЗ 2114 могут быть очень похожи на симптомы неисправностей других узлов автомобиля. По этой причине, прежде чем приступить к ремонтным работам, необходима диагностика. Для этого нужно знать, как проверить датчик ДМРВ на ВАЗ 2114.Сразу отметим,  сделать это можно мультиметром.  Для проверки ДМРВ не нужно обращаться  на СТО, достаточно приобрести обычный тестер (мультиметр) и знать распиновку контактной группы

Для этого нужно знать, как проверить датчик ДМРВ на ВАЗ 2114.Сразу отметим,  сделать это можно мультиметром.  Для проверки ДМРВ не нужно обращаться  на СТО, достаточно приобрести обычный тестер (мультиметр) и знать распиновку контактной группы.

Распиновка ДМРВ:

  • контакт «5» — подача входящего сигнала с электронного блока управления (провод желтого цвета);
  • контакт «4» — питание устройства (провод серого или белого цвета );
  • контакт «3» — заземление (провод зеленого цвета);
  • контакт «2» — передача информации с датчика на главное реле (провод розово-черного цвета).
Популярные статьи  Запах бензина при запуске двигателя: основные причины

Чтобы проверить датчик ДМРВ ВАЗ 2114 с использование мультиметра, выполняется следующее:

  • выставить мультиметр в режим измерения постоянного тока до 20 В.
  • соединить красный провод от мультиметра с контактом «5», а черный провод с контактом «3»;
  • повернуть зажигание, не заводя автомобиль посмотреть на показания мультиметра.

Расшифровка показаний мультиметра:

Далее на основании показаний проводят соответствующие ремонтные работы. В одних случаях можно ограничиться чисткой, проверкой контактов и т.д. В других потребуется полная замена на новое устройство.

Как самостоятельно проверить датчик массового расхода воздуха?

Для самостоятельной проверки датчика имеется несколько методик, основанных на отключении, а также осмотре и тестировании мультиметром. Иных способов диагностики в домашних условиях не существует. Доскональный контроль ДМРВ выполняется на специальном стенде, позволяющем зафиксировать неполадки сенсора при различных режимах работы. Еще одним распространенным методом тестирования является установка идентичного устройства, снятого с другого автомобиля.

Отключение ДМРВ

Простейший способ проверить ДМРВ на ВАЗ 2114 — отключить штекер. При отсутствии сигнала блок управления мотором переходит в режим аварийной работы, определяя примерный объем воздуха по положению дроссельной заслонки. При этом несколько увеличивается расход топлива — для ВАЗ 2114 он достигает 10-12 л на 100 км пробега. Характерной особенностью является увеличение числа оборотов холостого хода до 1500 об/мин. Но при использовании контроллера Январь 7.2. или Бош М7.9.7 рост холостых оборотов не выполняется в силу особенностей программного обеспечения.

Визуальная проверка

Для внешнего осмотра требуется снятие воздуховода с датчика. Во время проверки оценивается запыленность внутренней части корпуса и гофрированного рукава подачи воздуха. На поверхности не должно быть следов масла и налета пыли.

Проверка устройства с помощью мультиметра

Целью диагностики является измерение напряжения, подаваемого датчиком.

Подобным способом проверяются изделия Bosch:

  • 0280218004;
  • 0280218037;
  • 0280218116.

Для измерения потребуется:

  • тестовый прибор:
  • набор измерительных щупов;
  • жидкость WD-40.

Измерение производится между проводами желтого и зеленого цвета. Значения напряжения можно вывести на экран некоторых бортовых компьютеров (меню напряжение от датчиков, U ДМРВ).

Проверка ДМРВ с помощью мультиметра продемонстрирована на видео от «IZO))) LENTA».

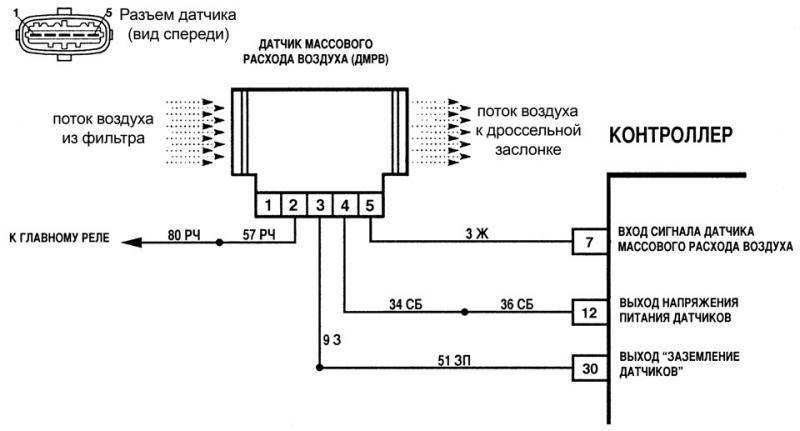

Определение распиновки датчика массового расхода воздуха

Расположение проводов в колодке начиная от ближайшего к лобовому стеклу:

  • желтый — положительный входящий сигнал (на схеме 7);
  • серо-белый изолятор — положительный сигнал питания (на схеме 12);
  • зеленый — заземление датчика (на схеме 30);
  • розово-черный изолятор — подача сигнала на главное реле.

Симптомы неисправности ДМРВ ВАЗ 2114: как проверить датчикРаспиновка контактов ДМРВ

Возможны другие цвета изоляции проводки, но последовательность распиновки остается неизменной.

Инструкция по проведению проверки

Последовательность измерения:

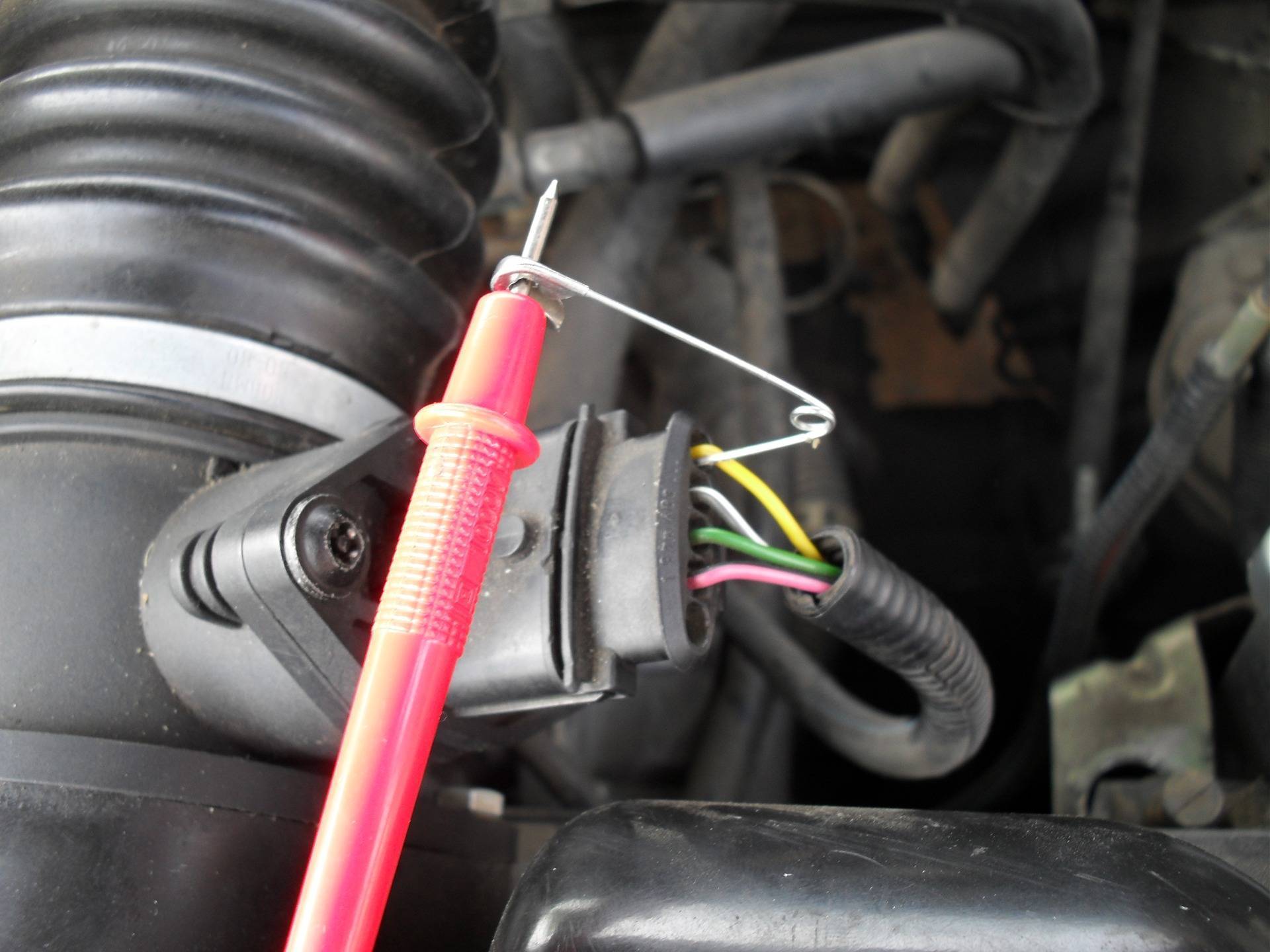

  1. Ввести щупы в разъем к местам установки проводов. Для облегчения процедуры щупы смазываются жидкостью WD-40. Положительный сигнал получается от желтого провода, отрицательный — от зеленого. Не рекомендуется прокалывать изоляцию и использовать дополнительные кабели, поскольку это снижает точность измерения.
  2. Переключить мультиметр в режим измерения постоянного напряжения с предельным значением 2,0 вольта.
  3. Включить зажигание, двигатель не запускать.
  4. Произвести замер напряжения и сравнить его с требуемым значением.

Сравнение результатов проверки с установленными нормами

В соответствии с таблицей по результатам измерения проводится определение состояния датчика.

Напряжение, В Состояние сенсора
0,996-1,01 Новый датчик
1,01-1,02 Рабочее состояние
1,02-1,03 Начало износа датчика
1,03-1,04 Желательно заменить
Больше 1,04 Датчик неисправен

Инструменты:

В автомобиле может быть несколько датчиков. Основные симптомы неисправности Рано или поздно данный элемент приходит в негодность. Конструкция любого датчика положения распредвала предельно проста: Чтобы его отыскать, надо заглянуть в книгу по эксплуатации транспортного средства. В некоторых автомобилях установлено несколько датчиков Холла.

Ваз замена датчика фазы, симптомы неисправности.

Также нередко можно услышать ещё одно его название: Признаки неисправности Электронный блок управления двигателем следит за показаниями датчиков. Самостоятельно обнаружить поломку в электронном приборе сложно, но есть несколько признаков, которые указывают на неправильную работу датчика или на его поломку. Резкое превышение расхода топлива — это признак неисправности датчика положения распредвала Первый признак — это резкое превышение расхода топлива.

Каждый водитель знает, сколько потребляет бензина или дизтоплива его автомобиль на километров пробега. Посмотрите на дисплей мультиметра.

Сверьте показатель со спецификацией указанной в руководстве по ремонту автомобиля. В большинстве случаев вы уведите колеблющийся сигнал от 0,3 до 1 вольта. Для этого установите мультиметр в режим «постоянного тока». Другой провод мультиметра подсоедините к проводу питания датчика.

Сравните показатели мультиметра со спецификацией указанной в руководстве по ремонту машины. Сравните показатели мультиметра со спецификацией, которая указана в руководстве по ремонту вашего автомобиля. Если показатель на мультиметре ниже чем указан в руководстве по ремонту или данные полностью отсутствуют, то, скорее всего, датчик распредвала вышел из строя.

Если после самостоятельной диагностики датчика положения распределительного вала вы установили, что он полностью исправен, то возможно существует поломка или сбой в связанных с датчиком компонентах автомобиля. Это позволяет с точностью впрыскивать горючее, формировать воздушно-топливную смесь и зажигать ее в необходимый момент при запуске двигателя.

Но бывает так, что устройства по каким-то причинам начинают барахлить.

Но то, что датчик вышел или начинает выходить из строя, можно определить самостоятельно по некоторым признакам. Один из них — внезапное превышение расхода горючего.

То есть, вы уже привыкли, что ваша машина потребляет на сто километров при определенных режимах городской или по трассе определенное количество топлива.

И если расход неожиданно, ни с того, ни с сего, превышает норму, то, возможно, датчик Холла начинает выходить из строя.

Эксперт

Суть такая на авто стоял блок бош 7.9.7+ все ездило отлично, но понадобилась поставить на нее блок январь 7.2

Январь поставили прошили прошивкой для Шевроле Нивы.

Все заводится едет сказка.

Но загорается чек Ошибка датчика фаз, загорается не на постоянку просто моргнул и все не активен. И загорается только при больших оборотах, когда мотор крутишь на 5-6 тысячах и загорается. Если ездить не крутя мотор то может пару дней не гореть.

Датчик положения распределительного вала (далее — ДПРВ) предназначен для определения позиции ГРМ по отношению с коленвалом. Данные, которые поступают от ДПРВ используются электронным блоком управления для корректировки частоты впрыска, восстановления угла зажигания.

Часто можно услышать, что водители называют ДПРВ датчиком Холла. Другое название вполне приемлемо, так как работа ДПРВ основана на эффекте Холла. Откуда и пошло соответствующее название.

Популярные статьи  Все о новом спорткаре BMW i8: отзывы, технические характеристики

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Как произвести очистку датчика

Очень часто единственной проблемой датчика становится его загрязнение от долгого срока службы. В таком случае поможет очистка.

Никакого механического воздействия нежный чувствительный элемент не потерпит и потом уже ничего хорошего контроллеру не покажет. Загрязнения надо просто смывать.

Выбор очистителя

Можно попытаться найти специальную жидкость, в некоторых каталогах производителей она существует, но проще всего и эффективней использовать самое обычное средство для очистки карбюраторов в аэрозольных баллончиках.

Омывая чувствительный элемент сенсора через прилагаемую трубочку можно увидеть, как грязь исчезает на глазах, обычно такие средства самые мощные по автомобильным загрязнениям. К тому же оно достаточно бережно отнесётся к тонкой измерительной электронике, не вызывая резких охлаждений, как например спирт.

Основные признаки и причины увеличения потребления топлива ВАЗ 2114

Если на дворе лето и вы ездите по нормальным дорогам, но при этом отмечаете ненормальный «аппетит» инжекторной 8-клапанной ВАЗ 2114, то самое время провести полную диагностику состояния автомобиля. Перерасход топлива легко заметить не только по периодичности заезда на автозаправочные станции. Зачастую владельцы отмечают и некоторые странности в работе мотора. Неустойчивой работе «сердца» автомобиля сопутствует черный дым из выхлопной трубы и наличие хлопков в глушителе или впускном коллекторе.

Увеличиться расход бензина может, как по простой и безобидной причине, так и в случае наличия серьёзных неисправностей в системе авто. Например, забившийся топливный фильтр увеличивает потребление топлива «четырнадцатой» на целых 2-3 литра. Низкое давление в шинах и нестандартный радиус колес также вносят свою лепту. Давно известный факт – чем больше радиус колеса, тем больше необходимо приложить усилий, дабы его повернуть.

К прочим причинам перерасхода топлива стоит отнести:

  • неисправности датчика подачи кислорода;
  • компрессия низкого уровня;
  • проблемы с датчиком расхода воздуха;
  • позднее зажигание, забитый катализатор.

В любом случае необходимо комплексно диагностировать все системы автомобиля, после чего на основании обнаруженных проблем подбирать наиболее эффективные способы их устранения.

Проверка расходомера воздуха

Один из способов проверки датчика-расходомера воздуха

Выявить неисправность этого датчика можно несколькими способами. Самым простым способом является отключение фишки питания от датчика на запущенном моторе. После отключения фишки, блок управления переходит в аварийный режим, при котором дозировка топлива производится по показаниям датчика положения дросселя. При этом обороты на холостом ходу начнут возрастать до отметки свыше 1500 оборотов, хотя и не всегда, у некоторых инжекторных систем повышения оборотов не производится.

При отключенном расходомере нужно проехаться на автомобиле. Если работа силовой установки улучшилась, вероятнее всего проблемы с  ДМРВ.

Ещё кое-что полезное для Вас:

  • Датчик массового расхода воздуха (ДМРВ): виды, устройство и принцип работы
  • Датчик температуры охлаждающей жидкости (ДТОЖ): неисправности и проверка
  • Датчик положения распредвала (ДПРВ) — ошибки, неисправности и проверка

Видео: Демонстрация неисправного ДМРВ на Калине, Приоре, Гранте, ВАЗ 2110-2112, 2114-2115

Некоторые датчики можно проверить при помощи вольтметра или мультиметра с высокой точностью настройки. Измерительный прибор «плюсовым» щупом подключается к проводу сигнала ДМРВ (обычно крайний правый провод), а «минусовым» — к проводу заземления датчика. Затем нужно включить зажигание, но силовую установку не запускать. У исправного датчика напряжение должно быть от 0,9 для 1,4 В. Показатели выше указывают на неисправность ДМРВ.

Очень часто выходом из строя является загрязнение рабочих элементов датчика. Поэтому визуальный осмотр тоже может указать на неисправность.

Если на рабочих элементах ДМРВ заметно сильное загрязнение, это наверняка причина проблем с работой силовой установки. Вот только восстановительные работы можно произвести с датчиками на основе трубки Пито. У них можно удалить грязь путем промывки аэрозолем для очистки карбюратора.

Когда нужно менять датчик ДМРВ 2110: симптомы неисправности датчика и проверка

В процессе эксплуатации автомобиля ДМРВ 2110 может выйти из строя по разным причинам, причем одна из таких — длительный срок использования устройства. При выходе из строя датчик обычно не ремонтируют, его просто меняют на новый. О неправильной работе датчика могут говорить такие симптомы:

  • на приборной панели автомобиля загорается «Check Engine» (нужно проверить двигатель);
  • увеличился расход топлива, динамика разгона снизилась;
  • двигатель автомобиля не запускается;
  • на «холостых» ДВС автомобиля работает с рывками (изменение холостых оборотов в меньшую либо большую сторону).

Все перечисленные признаки неисправности датчика говорят о том, что воздух в смесь подается не в том объеме, в котором необходимо. С учетом того, что данная проблема может быть связана не только с неисправностью ДМРВ, прежде чем приступить к демонтажу датчика, необходимо убедится в его неисправности.

На деле, датчик массового расхода воздуха ВАЗ 2110 проверить на работоспособность можно тремя методами: в движении, мультиметром, визуально. Проверка ДМРВ 2110 опытным путем (в движении) представляет собой самый простой и быстрый способ. Заключается он в анализе работы ДВС автомобиля при принудительном отключении датчика.

Алгоритм действий:

открыв капот, отключить разъем ДМРВ;
завести двигатель автомобиля;
так как автомобиль будет работать в аварийном режиме, загорается лампочка «Check Engine» и количество воздуха в топливной смеси будет определяться в зависимости от положения дроссельной заслонки;
проехав на автомобиле, работающем в аварийном режиме, необходимо обратить внимание на его динамику и сравнить с динамикой до отключения датчика;
если автомобиль с выключенным датчиком стал быстрее разгоняться, датчик расхода воздуха неисправен.

Следующим этапом диагностики может быть проверка ДМРВ 2110 мультиметром. Этот способ проверки датчика на работоспособность подразумевает под собой использование измерительного прибора (мультиметра).

Перед проверкой необходимо разобраться с конструкцией устройства и узнать его «распиновку» (распайка проводов по плате). Из ДМРВ выходят четыре провода. Как правило, это провод к главному реле (розово-черный или розовый), заземление (зеленый), питание (серый) и вход сигнала (желтый).

Для проверки необходимо:

  • выставить мультиметр в режим измерения постоянного напряжения, установив предел до 2 Вольт;
  • не заводя мотор, включить зажигание;
  • подключить черный щуп мультиметра к проводу заземления, красный к входу сигнала датчика мультиметра, просунув щупы мультиметра сквозь резиновый уплотнитель разъема;
  • сделать замеры и по результатам определить состояния датчика.

На основании показаний мультиметра:

  • напряжение 0,996-1,01 Вольт (датчик новый);
  • напряжение 1,01-1,02 Вольт (рабочий датчик в хорошем состоянии);
  • напряжение 1,02-1,03 Вольт (датчик рабочий, с длительной эксплуатацией);
  • напряжение 1,03-1,05 Вольт (датчик изношен и может выйти из строя);
  • напряжение от 1,05 Вольт и выше (датчик неисправен и требует замены).
Популярные статьи  Обманки на лямбда — зонд: что нужно знать

Если же прибора нет под рукой, часто определение неисправности датчика возможно по его внешнему виду, то есть при визуальном осмотре. В этом случае необходимо демонтировать устройство и внимательно его осмотреть на предмет механических повреждений либо на наличие жидкости в датчике и воздушном патрубке.

Причины попадания жидкости и грязи в датчик могут быть разными (например, повышен уровень масла в картере, попадание пыли на термоанемометр по причине несвоевременной замены воздушного фильтра, маслоотбойник системы вентиляции картера забит и т.д.).

Как проверить датчик расхода воздуха (3 способы проверки)

В некоторых случаях, для проверки ДМРВ, его необходимо демонтировать с автомобиля. Порядок демонтажа:

  1. Ослабить хомут,
  2. Снять воздушный патрубок,
  3. Открутить винты крепления датчика к корпусу воздушного фильтра.
  4. Перед тем как отключить электрический разъем, необходимо снять минусовую клемму с аккумуляторной батареи. Это нужно сделать, чтобы электронный блок управления двигателем не выдал ошибку, и не загорелась лампа «чэка».

Способ №1. Визуальный контроль

Для этого необходимо снять датчик и внимательно его осмотреть на наличие механических повреждений или посторонних предметов, мусора. Также стоит визуально оценить целостность сенсоров нагревательных нитей или нагревательной плёнки.

Подобные проблемы могут возникнуть из-за негерметичного корпуса воздушного фильтра, или из-за некачественного воздушного фильтра.

При выявлении видимых повреждений – датчик необходимо заменить. А при наличии в нём мусора или загрязнений – ДМРВ можно очистить специальными средствами или очистителем карбюратора (спрей на спиртовой основе). Сенсоры ДМРВ очень хрупкие, поэтому будьте осторожны – не стоит их чистить механическим образом. Датчик ремонту не подлежит!

Способ №2. Отключение подачи питания

Самый простой способ проверить датчик массового расхода воздуха — отключить от него питание. При неработающем двигателе, отсоединяем электрический разъем на датчике массового расхода воздуха. Затем запускаем двигатель.

В данной ситуации блок управления двигателем переходит на резервный режим работы и заменяет показания отключенного датчика на запрограммированные заводом изготовителем.

В этом случае работа двигателя должна нормализоваться и обороты холостого хода увеличатся. Для дополнительной проверки, можно проехать на автомобиле с отключенным разъёмом ДМРВ – 100-200 метров. Если все симптомы неисправности датчика массового расхода воздуха пропали, то значит датчик передает некорректные данные – он признается нерабочим и требует замены.

При проверке ДМРВ этим способом, после отключении электрического разъёма от датчика – на панели приборов загорится лампа ошибки двигателя «Check»

После завершения проверки или его замены, необходимо будет сбросить ошибку! Для этого можно отключить минусовую клемму АКБ на несколько минут (осторожно собьются абсолютно все настройки). В некоторых моделях автомобилей – сбросить ошибку можно только в сервисном центре, специальным сканером, подключенным к диагностическому разъему автомобиля

Способ №3. Проверка мультиметром

Чтобы проверить датчик расхода воздуха мультиметром – необходимо знать какие именно параметры измерять и с каких контактов электрического разъема. У каждой марки автомобиля они могут отличаться. Расположение проводов и клемм датчика, можно посмотреть в электрической схеме автомобиля.

Например на датчиках Bosch, которые устанавливаются на автомобили ВАЗ и GAZ, можно проверить напряжение (V) между входящим сигналом и заземлением на разъёме ДМРВ. Для этого необходимо:

  1. Включить зажигание автомобиля, но двигатель не запускать,
  2. Подключить красный (+) щуп мультиметра к жёлтому проводу,
  3. Чёрный (-) щуп – к зелёному проводу разъёма.
  4. Переключатель режимов на мультиметре устанавливаем на измерение минимального постоянного тока.

Напряжение на контактах должно находиться в пределах 1,00-1,04 Вольта. Если показания окажутся выше, то датчик требует замены.

Дополнительно можно снять датчик не отключая электрического разъема и подать струю воздуха на датчик со стороны воздушного фильтра. Напряжение должно возрасти до 1,3 Вольта, в этом случае датчик расхода воздуха считается рабочим.

В зависимости от устройства датчика, еще возможно произвести замер сопротивления на резисторах. Причем результаты замеров при разной температуре воздуха будут разными. Точные данные об оптимальных величинах показаний сопротивления, температуры измерений и расположение контактов на разъёме – как правило указывается либо в специальной технической литературе, либо в инструкции по ремонту автомобиля.

Снятие и замена

Если датчик воздуха ваз 2114 был проверен, и проверка подтвердила неправильную работу, то стоит задуматься о замене. Специалисты не советуют спешить выбрасывать деталь даже в том случае, если она работает неправильно. Иногда случается так, что после очистки контактов она начинает снова работать

Стоит обратить внимание на такую возможность, если заменять деталь вам бы не хотелось

Когда реанимировать имеющуюся деталь не удается, то стоит отправлять за покупками. Новая деталь обойдется недешево, это дорогое удовольствие. Именно поэтому опытные мастера советуют изначально проверить работоспособность старого датчика перед тем, как тратить сбережения. Чтобы осуществить замену изделия, нужно будет подготовить плоскую отвертку, а также ключ на 10.Симптомы неисправности ДМРВ ВАЗ 2114: как проверить датчик

Последовательность действий должна быть следующей:

  1. Изначально выключается зажигание, открывается капот, минусовая клемма снимается с аккумулятора.
  2. Теперь придется определить, где именно располагается датчик. Обыкновенно не возникает сложностей с его расположением. В моторном отсеке можно увидеть блок воздушного фильтра, он изготавливается из пластика. На его задней части располагается данный датчик, обыкновенно он крепится на патрубке воздушного фильтра.
  3. Далее снимается хомут, изготовленный из металла, им изделие подсоединяют к гофрированному шлангу, по которому подается воздух.
  4. Нужно будет стянуть гофрированный шланг.
  5. Далее снимается колодка контактов, при этом стоит учитывать, что на нижней части штекера располагается кнопка. При ее нажатии пружинный клин разъединяется. Это необходимо, чтобы свободно вытащить колодку.
  6. Заранее подготовленный ключ на 10 необходим для того, чтобы выкрутить один за другим болты, они используются для фиксации. Кстати, второй из них располагается на нижней части корпуса.
  7. Остается просто снять датчик.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
