Датчик положения коленчатого вала: методы проверки, признаки неисправности, расположение

Содержание

Как проверить ДПКВ самостоятельно – 3 разных способа

Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений. Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта. При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.

Как проверить датчик положения коленвала Омметром

Для того, чтобы проверить датчик коленвала Омметром необходимо выполнить следующий порядок действий:

  1. Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее – проверить наличие зазора между ним и диском синхронизации. Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению.
  2. Если с зазором все в порядке, до демонтируем устройство с авто.
  3. Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.
  4. Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.
  5. После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.
  6. При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Проверка показателей индуктивности датчика коленвала

Проверка показателей индуктивности датчика положения коленвала более сложный метод. Для этого вам понадобится:

  • вольтметр, желательно цифровой;
  • мегаомметр;
  • измеритель индуктивности;
  • сетевой трансформатор.

Для корректности показателей при измерении датчика, рекомендуемая температура воздуха 20-22 0 С. Сопротивление обмотки измеряем омметром и способом, указанным выше.

Для измерения индуктивности обмотки датчика оборотов коленвала, применяется измеритель индуктивности (индуктивная катушка, ёмкость и сопротивление). Индуктивность должна быть в пределах 200-400 мГц.

При помощи мегаомметра проверяется сопротивление изоляции. Этот параметр при напряжении 500В, не должен быть выше 20 МОм.

Если в процессе ремонта датчика произойдёт неосторожное намагничивание диска синхронизации, то размагничивание проводится при помощи сетевого трансформатора. Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности

При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм)

Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности. При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм).

Как проверить датчик положения коленвала при помощи осциллографа

Цифровой осциллограф позволяет эффективно отслеживать и находить неисправности в датчиках системы впрыска. Сейчас мы подробно расскажем о проверке датчика коленвала при помощи осциллограммы:

Датчик положения коленчатого вала (ДПКВ) самый главный в системе впрыска, по нему осуществляется синхронизация работы электронного блока управления двигателем. Сигнал вазовского дпкв представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала.

Задающий диск представляет собой зубчатое колесо 60-2, т.е. 58 равноудаленных зубцов и два отсутствующих для синхронизации. При вращении задающего диска вместе с коленчатым валом впадины изменяют магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке.
Осциллограмма индуктивного ДПКВ имеет следующий вид:

Здесь стоит обратить внимание на амплитуду сигнала и форму импульсов. Если витки в обмотке датчика будут короткозамкнуты, то амплитуда сигнала будет снижена

Также по осциллограмме легко вычислить биение задающего диска и повреждение зубцов.
На некоторых иномарках в качестве ДПКВ используется датчик Холла, вырабатывающий прямоугольные импульсы.

А вот так синхронно работают датчики положения коленчатого и распределительного валов двигателей Nissan. По нарастающим фронтам сигналов можно определить смещение валов относительно друг друга.

Комплексная проверка на Opel Vectra B

Теперь возьмем другой автомобиль и на нем рассмотрим последний из способов проверки – комплексной.

Такая проверка значительно лучше, чем обычным мультиметром, но по точности недотягивает до осциллографа.

В качестве проблемного авто теперь выступит Opel Vectra B. Симптомы оставляем те же.

Начальные работы тоже не отличаются от ВАЗ-2110: датчик снимается, осматривается, тщательно отмывается и только после этого можно приступать к проверке состояния.

Датчик положения коленчатого вала: методы проверки, признаки неисправности, расположение

Но для комплексной проверки понадобится больше оснащения:

  • Мультиметр;
  • Мегаомметр;
  • Прибор для измерения индуктивности.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Код ошибки р0120 – расшифровка, находим и устраняем причины

Все измерения лучше производить в отапливаемом помещении, чтобы показания были корректными.

Вначале измеряется сопротивление катушки, как это расписано выше. Показания по сопротивлению должны быть в указанном в техдокументации диапазоне.

Следующая проверка – измерение индуктивности обмотки, для чего используется прибор для ее измерения. У рабочего ДПКВ индуктивность должна быть в диапазоне 200-400 мГн.

Приборы на фото ниже.

Датчик положения коленчатого вала: методы проверки, признаки неисправности, расположение

Датчик положения коленчатого вала: методы проверки, признаки неисправности, расположение

Также проверяется сопротивление изоляции мегаомметром. При подаче напряжения в 500 В, показатель сопротивления у датчика должно быть не более 20 Мом.

На основе этих замеров и устанавливается, является ли ДПКВ рабочим, или же требует замены.

Фото приборов ниже.

Датчик положения коленчатого вала: методы проверки, признаки неисправности, расположение

Датчик положения коленчатого вала: методы проверки, признаки неисправности, расположение

Как проверить датчик положения коленвала

Для проверки состояния датчика используют:

  • тестовые приборы (измерители сопротивления или диагностические сканеры);
  • лабораторное оборудование, позволяющее определить индуктивность изделия;
  • подручные инструменты (например, гаечный ключ или отвертку).

С помощью омметра

Базовый способ основан на проверке целостности катушки тестовым прибором, переключенным в режим замера сопротивления. Необходимо разъединить штекер, подключить щупы к контактам и прозвонить цепь.

Проверить датчик коленвала можно с помощью омметра.

Перед началом работы рекомендуется выяснить рабочие параметры датчика, при тестировании большинства моделей исправных сенсоров омметр покажет от 550 до 750 Ом. Если значение выше или ниже поля допуска, то датчик неисправен. Замер изоляции проводов должен отобразить значение около 0,5 МОм, что указывает на отсутствие пробоя.

Диагностическим сканером

Перед тем как проверить датчик коленвала диагностическим оборудованием, необходимо найти разъем OBD-II. Штекер находится под кожухом панели приборов, в перчаточном ящике или под крышкой на центральной консоли.

Сканер прочитает память блоков управления и выведет на экран обнаруженные коды, расшифровка позволит определить причину неисправности.

Параметры индуктивности

… о диагностике датчика

В условиях лаборатории и на крупных станциях технического обслуживания датчики могут проверить при помощи измерителя индуктивности.

Изделие снимают с машины и устанавливают на стенд, имитирующий работу двигателя. Сенсор считается исправным при индуктивности в пределах от 200 до 400 мГн. Одновременно проводят замер сопротивления катушки, обрыв обмотки или пробой на корпус не допускаются.

Популярные статьи  Назван лучший мотор 2017 года

С помощью осциллографа

Для проверки с помощью осциллографа необходимо:

  1. Установить прибор в моторном отсеке или на стойке рядом с автомобилем.
  2. Подсоединить щупы к разъему датчика, не нарушая целостности изоляции и резинового уплотнителя.
  3. Запустить двигатель, на экране осциллографа будет отображаться осциллограмма импульсов тока. Проверить работу сенсора при различных нагрузках и сравнить график с базовой кривой. Если обнаруживаются провалы или отклонения, то датчик считается неисправным и подлежит замене. Процедуру проводят в условиях сервисных центров, имеющих подобное оборудование. В бытовых условиях осциллограф используют редко.

Осциллограф поможет определить работоспособность ДПКВ.

Проверка мультиметром

Для проверки мультиметром необходимо выставить прибор в режим определения сопротивления. Датчик коленвала следует снять с двигателя или отключить кабель от бортовой сети автомобиля. Перед началом работы следует уточнить распиновку штекера, а затем подключить щупы.

Если параметр соответствует норме, то обмотка считается исправной. Для дополнительной проверки необходимо провести металлическим предметом около сердечника, имитируя вращение диска. Сопротивление будет изменяться, что является косвенным симптомом корректной работы сенсора положения коленвала.

Дополнительный тест предусматривает замер напряжения между выходами датчика. Тестовый прибор переключают в режим вольтметра и подсоединяют к колодке, а затем покручивают вал двигателя стартером. Исправный датчик покажет напряжение не менее 0,3 В (параметр зависит от производителя). В противном случае требуется проверка соединительной проводки или установка нового ДПКВ.

С помощью мультиметра измеряют сопротивление обмотки датчика коленвала.

Гаечным ключом

Для быстрой проверки можно использовать любой предмет из стали (например, гаечный ключ или отвертку). Следует вынуть датчик из посадочного гнезда, включить систему зажигания и несколько раз поднести инструмент к сердечнику. При каждом контакте будет слышно жужжание электрического топливного насоса, расположенного в баке. Для улучшения слышимости понадобится откинуть задний ряд сидений и слой ковролина, в некоторых случаях понадобится помощь второго человека.

Как проверить датчик коленвала самостоятельно

Есть 4 способа проверки неисправности датчика коленчатого вала:

  • измерение при помощи омметра;
  • проверка значения индуктивности;
  • использование осциллографа;
  • Проверка при помощи ODB-2 сканера.

Быстрее всего выявить неисправность поможет диагностический сканер.

Датчик положения коленчатого вала: методы проверки, признаки неисправности, расположениеСканер корейской сборки Scan Tool Pro Black Edition

  • Если при осмотре, повреждений датчика вы не наблюдаете, подключите устройство и проведите диагностику автомобиля.
  • Автосканер помимо двигателя способен диагностировать и другие агрегаты автомобиля (коробку передач, систему кондиционирования, трансмиссию и многое другое).
  • Коды ошибок датчика коленвала — P0335, P0336 (если сигнал вообще идет от датчика).
  • Еще в режиме реального времени с помощью Scan Tool Pro можно посмотреть количество оборотов двигателя и есть ли синхронизация фаз зажигания.

Проверка датчика положения коленвала при помощи омметра:

  1. Для данной проверки необходимо приобрести мультиметр.
  2. Его нужно поставить в положение измерения сопротивления.
  3. Затем измерить уровень сопротивления катушки индуктивности: щупами прибора дотронуться до выводов катушки.
  4. Допустимое значение — 500-700 Ом.
  5. Если результаты измерения находятся в заданном диапазоне значений, то коленчатый вал в норме.

Проверка датчика коленвала с использованием замера индуктивности:

  1. Нужно обзавестись мегаомметром, трансформатором сетевого типа. Также необходимо приобрести измеритель индуктивности и вольтметр.
  2. Используя мультиметр, произвести замеры индуктивности.
  3. Нормальные показатели — это 200-400 мГн.
  4. Используя мегаомметр, измерить показатели сопротивления изоляции между проводами катушки.
  5. Полученные данные не должны быть ниже 0,5 Мом.
  6. Размагничивание катушки осуществляется с использованием сетевого трансформатора.
  7. Отклонение от нормы свидетельствует о том, что требуется замена датчика коленвала.
  1. Щупы подсоединить к проводам, которые ведут к катушке.
  2. Открыть программное обеспечение для работы с осциллографом.
  3. Провести предметом из металла перед ДПКВ.
  4. Все данные будут отражены на экране.

Если ДПКВ фиксирует перемещение металлического объекта, то датчик находится в исправном состоянии. Данный способ диагностики рекомендуется проводить при работающем двигателе, так результаты будут точнее. Для этого потребуется подключить щупы параллельно к выводам датчика.

  • https://carnovato.ru/ustrojstvo-princip-raboty-datchika-polozhenija-kolenvala/
  • http://krutimotor.ru/priznaki-neispravnosti-datchika-kolenchatogo-vala/
  • http://www.vk-sto.by/blog/datchik_polozhenija_kolenchatogo_vala_dpkv_ustrojstvo_i_naznachenie/2020-01-17-145
  • https://djago.ru/sistema-zazhiganiya/simptomy-neispravnosti-datchika-kolenvala/

Проверяем с помощью гаечного ключа

Сделать это гораздо проще по сравнению с другими методами, поскольку здесь не требуется использовать специальные приборы для измерения электрических показателей.

Датчик положения коленчатого вала: методы проверки, признаки неисправности, расположение

Простой технологией проверки поделился на своем Youtube-канале опытный автомобильный электрик Валерий Чкалов.

В качестве диагностического инструмента он предлагает использовать простой гаечный ключ:

  • Данный метод требует предварительной подготовки. Чтобы было лучше слышно работу бензонасоса, нужно предварительно снять заднее сидение внутри салона авто, отсоединить датчик.
  • Затем следует взять ключ, включить зажигание.
  • Нужно подносить ключ к металлическому сердечнику ДПКВ, а после отрывать его.
  • Если датчик находится в исправном состоянии, то бензонасос будет включаться. Этот момент легко услышать. В противном случае эту деталь требуется менять.

Особенности проверки на других авто

Что касается других авто, к примеру, ВАЗ-2109 с инжекторным двигателем, ВАЗ-2112 и ВАЗ-2114, то у них проверка проводится идентично автомобилю ВАЗ-2110.

Примечательно, что для ВАЗов при проверке на сопротивление катушки датчика коленвала, можно провести дополнительную проверку.

Но для этого мультиметр нужно перевести в режим вольтметра с пределом измерения в 200 мВ.

Датчик положения коленчатого вала: методы проверки, признаки неисправности, расположение

После подключить щупы к выводам ДПКВ и провести любым металлическим предметом, к примеру, отверткой на небольшом удалении от сердечника.

Если датчик исправен, то он отреагирует на металл, мультиметр покажет всплески напряжения на дисплее. Отсутствие этих всплесков будет указывать на неисправность элемента.

Что касается такого авто, как Reno Logan, то отличие от ВАЗа у этой машины сводится к несколько другим показаниям сопротивления катушки датчика при измерении омметром.

Датчик положения коленчатого вала: методы проверки, признаки неисправности, расположение

У исправного ДПКВ Logan нормальное сопротивление составляет 200-270 Ом.

У Daewoo Lanos показатель сопротивления катушки должен находиться в пределах 500-600 Ом.

А вот на двигателе ЗМЗ-406, устанавливаемый на автомобили «Волга» и «Газель», нормальным является сопротивление катушки в диапазоне 850-900 Ом.

Датчик положения коленчатого вала: методы проверки, признаки неисправности, расположение

Диагностика неполадок

Сразу стоит отметить, что на работу датчика влияет множество факторов. Причем необходимо внимательно смотреть за тем, чтобы не было наводок от высоковольтных проводов. Если они будут, то на приборной панели может появиться ошибка, хотя двигатель будет работать в нормальном режиме. Наличие предупреждения вводит в заблуждение, так как никаких видимых признаков не появляется.

Для проверки вам потребуется только лишь мультиметр. Главное – иметь возможность измерить сопротивление обмотки датчика. Для этого отсоедините штекер и подключите к нему мультиметр. Значение сопротивления должно быть примерно 0,85-0,9 кОм. Если оно отклоняется от этого в любую сторону, то имеет место короткое замыкание между витками. Сигнал в итоге искажается, ЭБУ его не воспринимает. Также нередко случается и обрыв провода. В итоге сигнала нет вовсе.

Датчик температуры охлаждающей жидкости

Имеет и другие название — датчик температуры, датчик охлаждающей жидкости. Как понятно из названия — его задача фиксировать температуру тосола или антифриза, и передавать эту информацию на электронный блок управления двигателя (ЭБУ). На основании полученной информации блок управления корректирует обогащенность топливовоздушной массы, попадающей в двигатель, соответственно, чем холоднее двигатель — тем более богатая будет эта самая смесь. Датчик температуры охлаждающей жидкости чаще всего расположен на выпускном патрубке головки блока цилиндров (хотя могут быть и другие варианты, это зависит от конкретной модели автомобиля).

По сути, этот датчик является термистором — то есть, резистором, который изменяет свое внутреннее электрическое сопротивление в зависимости от температуры его контрольного элемента. Чем ниже температура — тем выше сопротивление, и наоборот, чем выше температура — тем ниже сопротивление. Однако на ЭБУ датчик подает значение не сопротивления, а напряжения. Это реализовано системой управления датчиком, когда на него подается сигнал напряжением 5 Вольт через резистор с постоянным сопротивлением, которое находится внутри управляющего контроллера. Поэтому вместе с сопротивлением меняется и выходное напряжение. Так, если температура антифриза будет низкая, то выходное напряжение будет большим, а по мере прогревания напряжение будет уменьшаться.

Популярные статьи  Нужно ли промывать двигатель при замене масла?

Признаки выхода датчика из строя:

  • самопроизвольное включение охлаждающего вентилятора при холодном двигателе;
  • не включение охлаждающего вентилятора при горячем двигателе (на предельных температурах, когда он должен включиться);
  • проблемы с запуском двигателя «на горячую»;
  • увеличенный расход топлива.

Справедливости ради стоит отметить, что устройство датчика достаточно простое, и ломаться там попросту нечему. Однако в некоторых случаях (например, при механических повреждениях или от старости) может повредиться электрический контакт внутри датчика. Вторая возможная причина поломки — обрыв проводки от датчика до ЭБУ или повреждение ее изоляции. Как и в случае с другими датчиками, этот узел ремонту не подлежит, и его нужно только менять на новый.

Проверку датчика температуры охлаждающей жидкости можно как прямо на его посадочном месте в двигателе, так и предварительно демонтировав его.

С этим читают

Замена

Итак, мы знаем, где находится датчик коленчатого вала, поскольку перед этим его снимали. Такой ситуации, как с одним из приборов – лямбда-зондом, когда есть возможность использовать универсальный датчик, нужно лишь перепаять провода под фишку, с датчиком коленвала нет. А все потому, что у разных автомобилях внешние параметры данного датчика могут отличаться, поэтому нужно будет приобретать этот датчик только под определенную модель авто.

Посадочное место перед установкой нужно хорошо очистить

При установке нового датчика коленвала важно учесть такой параметр, как расстояние от сердечника до венца синхродиска. Данный параметр можно узнать в тех

документации к авто. Перед установкой нужно замерить это расстояние. Для этого можно воспользоваться штангенциркулем.

Сначала нужно замерить расстояние от края посадочного места датчика к вершине зуба синхродиска. Затем нужно замерить вылет сердечника. Чтобы правильно отрегулировать расстояние, можно воспользоваться шайбами разной толщины.

Сделанные при снятии устройства метки помогут правильно установить датчик на место. Чтобы опять же не нарушить расстояние, желательно закреплять новый датчик при помощи старых крепежных элементов. При затягивании болтов сильного усилия прикладывать не надо, чтобы не раздавить корпус датчика.

После установки потребуется произвести сброс показаний бортового компьютера, чтобы избавиться от сигнала «Check engine». Затем уже можно проверить работоспособность силовой установки на разных режимах работы. Если проблема не устранилась, значит, нужно искать причину дальше.

Признаки неисправности

Чтобы понять, какие признаки неисправности могут относиться к ДПКВ, рассмотрим коротко его участие в работе двигателя. Несимметричные выступы на коленчатом валу последовательно воздействуют на шатуны, толкая поршни в цилиндрах. Последние сжимают воздух и нагнетаю компрессию. Параллельно ГРМ через ГБЦ подает нужное количество воздуха в цилиндры.

Система управления двигателем «понимает» положение всех участников, исходя из данных ДПКВ (при условии правильной установки привода ГРМ), и открывает форсунки для выпуска бензина. От катушек зажигания подается искра на свечи, и воздушно-топливная смесь воспламеняется. Двигатель работает ровно и не дергается.

Найти причину поломки поможет диагностика, но об этом чуть ниже.

Среди признаков неисправности, указывающих на возможную поломку ДПКВ встречаются:

  • загорание на приборной панели значка Check Engine;
  • потеря динамики автомобиля;
  • нестабильные обороты двигателя;
  • мотор глохнет самопроизвольно;
  • детонация в момент нажатия педали акселератора;
  • двигатель дергается и троит.

При окончательной неисправности датчика коленвала двигатель невозможно завести совсем. Но установить это можно только путем проверки, где диагностика покажет состояние других участников системы зажигания.

Популярные марки:

Hyundai Creta

Неисправности ДПКВ

Наиболее частые неисправности датчика коленвала:

  • повреждение корпуса;
  • обрыв катушки индуктивности;
  • межвитковое замыкание;
  • окисление контактов.

Неисправности, не связанные с датчиком, но влияющие на его работу:

  • повреждение одного или более зубцов шестеренки;
  • намагничивание шестеренки;
  • изменение расстояния между датчиком и шестеренкой.

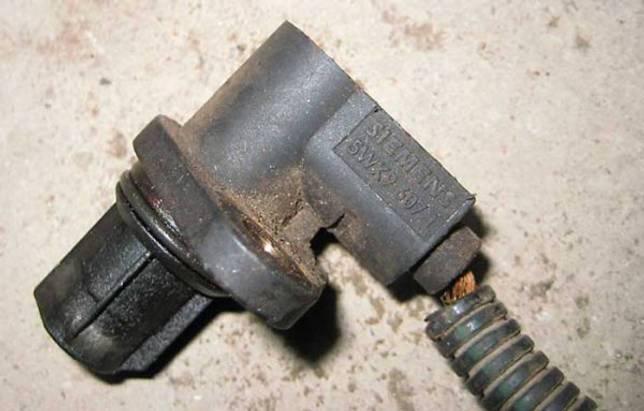

При повреждении корпуса ДПКВ возможно попадание в него воды и грязи. Нередко это приводит к обрыву обмотки и межвитковому замыканию. Если обмотка оборвана, то ЭДС в ней не формируется и завести двигатель невозможно. При межвитковом замыкании ЭДС формируется, но его сила и форма не соответствуют расчетным, в результате возникают ошибки, которые меняют режим работы инжектора. Такие ошибки появляются если не постоянно, то достаточно часто, поэтому внезапное изменение работы двигателя должно насторожить водителя. При окислении контактов колодки и клемм проводов, которые подключены к ДПКВ, сигнал пропадает без предупреждения и нередко неожиданно возвращается.

Датчик положения коленчатого вала: методы проверки, признаки неисправности, расположение

Если ремонт или диагностика ДПКВ выполнены неправильно, возможно намагничивание шестеренки, в результате чего меняется форма и напряжение ЭДС. Ошибки в обслуживании двигателя могут привести к потере шестеренкой одного или нескольких зубцов, в результате чего нарушается весь алгоритм работы инжектора, потому что возникают две «нулевые» точки, от которых необходимо вести отсчет. Неправильная установка ДПКВ после диагностики или ремонта приводит к изменению расстояния между зубцами и датчиком, что сильно влияет на форму и напряжение ЭДС.

Датчик положения коленчатого вала: методы проверки, признаки неисправности, расположение

Способы проверки датчика

Мы расскажем о 4 способах проверки индуктивного датчика, так как он является наиболее распространенным. Снятие сопровождается обязательным визуальным осмотром!

Перед снятием датчика, обязательно нанесите метки его первоначального положения!

Проверка диагностическим сканером OBD-2

Общее техническое состоянием (в том числе и датчика коленвала) автомобиля можно проверить с помощью диагностического сканера. Из представленных на рынке можем порекомендовать Scan Tool Pro Black Edition.

Данное устройство совместимо с большинством старых и новых автомобилей начиная с 1993 года выпуска, при наличии ODB2 разъёма. К преимуществам данной модели можно отнести диагностику не только двигателя, а так же сопутствующих систем автомобиля. Подключение происходит с помощью bluetooth (для андройд) и wi-fi (для IOS). Вся информация об общем состоянии автомобиля и описание имеющихся проблем выводится на экран телефона/планшета на русском языке.

Проверка осциллографом

Датчик положения коленчатого вала: методы проверки, признаки неисправности, расположениеосциллограф

Данный метод является наиболее точным, однако далеко не у каждого автовладельца имеется опыт работы с осциллографом и сам прибор имеется под рукой далеко не у каждого. Если в вашем распоряжении нет опыта и самого прибора, можете сразу перейти к следующей инструкции.

В чем преимущество использования осциллографа? Он позволяет увидеть и зафиксировать сам процесс формирования сигналов и увидеть процесс их формирования!

Алгоритм проверки:

  • 1. контактные щупы необходимо подсоединить к контактам датчика, сама полярность значения не имеет;
  • 2. запустить программу для диагностики;
  • 3. используя любой металлический предмет, необходимо пару раз провести им в непосредственной близости от датчика;
  • 4. если ваш датчик ДПКВ исправен, то каждое движение предмета будет фиксироваться на осциллограмме, если неисправен, то осциллограмма останется без изменений.

Формирование сигналов может быть разным! С 100% уверенностью о исправности датчика может сказать только опытный мастер.

Проверка значения индуктивности

Датчик положения коленчатого вала: методы проверки, признаки неисправности, расположениемультиметр цифровой

Для теста индуктивности катушки ДПКВ потребуется следующее оборудование:

  • 1. мультиметр имеющий функцию измерения индуктивности;
  • 2. если ваш мультимет не поддерживает эту функцию, то понадобится измеритель индуктивности;
  • 3. мегаомметр;
  • 4. сетевой трансформатор.

Для получения максимально корректных данных, проверку следует выполнять в помещении имеющем температуру воздуха 21-23 градуса цельсия!

Шаг №1

Вам следует ориентироваться на результаты индуктивности в пределах 200 — 400 мГн.

Популярные статьи  Датчик скорости Лада Калина. Номер датчика, причины неисправности и замена

Мультииметр поддерживает функцию, нужно соединить 2 щупа мультиметра с 2 выводами катушки, полярность не имеет значения.

Мультииметр не поддерживает необходимую функцию, для проверки используем измеритель индуктивности.

Шаг №2

Потребуется мегаомметр установленный на выдаваемое напряжение 500 В. Проверяем сопротивление изоляции между проводами катушки минимум 2 раза! Значение сопротивления изоляции не должно быть ниже 0,5 МОм.

Шаг №3

На шаге №2 может проявится намагничивание катушки «межвитковое короткое замыкание», в следствии чего данные будут некорректны. Необходимо воспользоваться сетевым трансформатором, после повторить шаг №2.

Проверка омметром

Датчик положения коленчатого вала: методы проверки, признаки неисправности, расположениеомметр

Данный метод является наиболее распространенным, из всех перечисленных. Несмотря на простоту, у него есть один существенный недостаток, он имеет серьезные погрешности и не способен дать 100% гарантий выявления неисправности.

Метод подразумевает измерение сопротивления катушки индуктивности, для это вам понадобится обычный мультиметр, имеющий функцию измерения сопротивления «оммометр». Необходимо соединить 2 щупа мультиметра с выводами катушки, полярность не имеет значения.

Исправный датчик должен иметь сопротивление в пределах 530 — 730 Ом. В самом начале необходимо заглянуть в документацию вашего датчика или поискать в интернете, какое сопротивление считается нормальным.

Функциональное предназначение

На сенсор, фиксирующий позицию коленвала, возложено выполнение двух главных задач:

  • Фиксирование моментов прохождения поршнями ВМТ и НМТ.
  • Измерение углового положения коленвала.

На основе сведений, которые отправляет ДПКВ, ЭБУ корректирует ряд параметров:

  • Время срабатывания форсунок для дозированной подачи топлива.
  • Когда включать подачу топлива.
  • Моменты срабатывания свечей зажигания.
  • Продолжительность работы клапана адсорбера, включая время его включения.
  • Регулировка угла поворота распредвала.

Современные двигатели с конструктивной точки зрения претерпели не так много изменений. Ключевой период — переход от карбюраторной системы на инжекторную, которая получила признание большинства специалистов. Дальнейшее развитие заключается в усовершенствовании текущих узлов, и возможное применение новых устройств.

Сложность силовых установок с каждым разом только повышается для извлечения выгоды и минимизации ущерба окружающей среде. Исходя из этого список задач «мозга» любого автомобиля (так зовется сам компьютер или ЭБУ) растет. Но если сенсор не будет передавать необходимые сведения, работоспособность двигателя изменяются не в лучшую сторону.

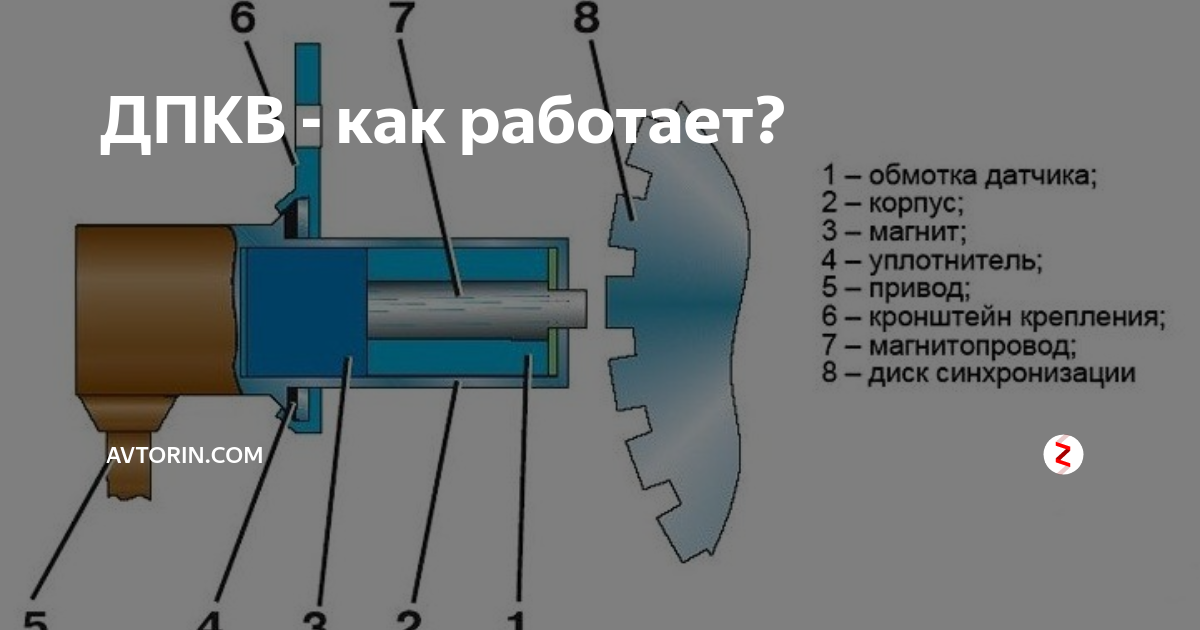

Как устроен сенсор

До того, как перейти к рассмотрению методик, как проверить датчик коленвала тестером, стоит изучить его устройство. Конструктивно это сердечник, изготовленный из стали, который обматывает медный провод. Все это помещается в корпус из пластика. Вся проводка изолируется друг от друга при помощи компаундной смолы.

Для выполнения задачи шкив коленвала оборудуется специальным маркерным диском, где имеется своего рода метка — обычно на нем 60 зубьев, но двух нет, следовательно, их уже 58. Они равноудалены друг от друга ровно на 6°. Как раз пустой промежуток, образованный отсутствующими зубцами, должен фиксироваться сенсором.

И как раз, таким образом, система зажигания синхронизируется с подачей питания в двигателе. Это позволяет сформировать топливовоздушную смесь с нужным соотношением топлива и воздуха (1:14,7) для ее полного сгорания.

Типы сенсоров и принцип работы

Существует несколько их разновидностей, однако фиксация промежутка производится по общей методике. Собственно сами они могут быть такими:

  • Индукционные
  • Оптические
  • Датчики Холла.

Работа индукционного сенсора основывается на явлении электромагнитной индукции. Пока вращается коленвал, зубцы изменяют магнитное поле датчика коленвала, в результате чего рождаются наведенные импульсы напряжения.

У оптического аналога вместо намагниченного сердечника — светодиод. Он излучает луч, который воспринимается приемником, расположенном с другой стороны. Синхронизация также производится с помощью специальных зубьев (пазов). Задача последнего устройства заключается в фиксации прерываний светового луча, из-за чего формируется импульс напряжения, и он уже направляется к ЭБУ.

Сенсоры Холла функционируют по одноименному физическому эффекту. Здесь присутствует интегральная схема, которая располагается сразу за магнитом и зубцы как раз проносятся мимо нее. Когда зубья проходят непосредственно под схемой, изменяется величина магнитного поля, которое пронизывает элемент Холла. За счет этого формируется милливольтный сигнал напряжения. При этом сама интегральная схема выдает прямоугольные импульсы и тот участок, где отсутствуют два зуба, будет заметно продолжительнее. Обычно датчик Холла трехконтактный — питание +5 Вольт (+12В), «земля», сигнальный выход.

Симптоматика

С типами датчиков положения коленвала мы уже ознакомились, теперь стоит затронуть признаки их неисправности. Вне зависимости от конструкции ДПКВ, признаки его плохой работоспособности всегда одни и те же:

  1. Динамические качества автомобиля начинают ощутимо падать. Правда такой симптом указывает на другую неисправность, тем не менее имеет смысл проверить ДПКВ.
  2. Обороты силового агрегата самопроизвольно изменяются.
  3. Когда автомобильная силовая установка работает вхолостую обороты и вовсе начинают «плавать».
  4. Возникновения детонации вследствие динамической нагрузки.
  5. Если же электронный элемент и вовсе вышел из строя, то двигатель уже не запуститься.

Также стоит учитывать, что при такой поломке всегда зажигается аварийный индикатор «Check Engine». Правда это не будет указывать именно на неисправность датчика положения коленвала, но это явный сигнал о том, что какая-то система в двигателе имеет неисправность.

Назначение и принцип работы датчика положения коленвала

Датчик положения коленвала (ДПКВ, датчик синхронизации) является компонентом электронной системы управления двигателем. Поэтому датчик имеется только у современных автомобилей, оснащенных электронным блоком управления (ЭБУ) двигателя.

Функцией датчика положения коленвала является передача сигналов на электронный блок управления двигателем о положении коленчатого вала, а также о скорости и направлении его вращения. Тем самым датчик влияет на функционирование основных систем мотора, в том числе на зажигание, газораспределение, питание и т. д. Основываясь на показаниях, переданных ДПКВ, электронный блок управления решает следующий круг задач:

  • определяет момент впрыска и продолжительность работы форсунок (управление системой впрыска топлива);
  • осуществляет контроль момента зажигания в каждом из цилиндров мотора (управление системой зажигания);
  • определяет момент прохождения верхней и нижней мертвых точек поршнями первого или четвертого цилиндров;
  • управляет системой фаз газораспределения;
  • управляет работой отдельных компонентов системы улавливания паров топлива;
  • контролирует и корректирует работу других систем двигателя.

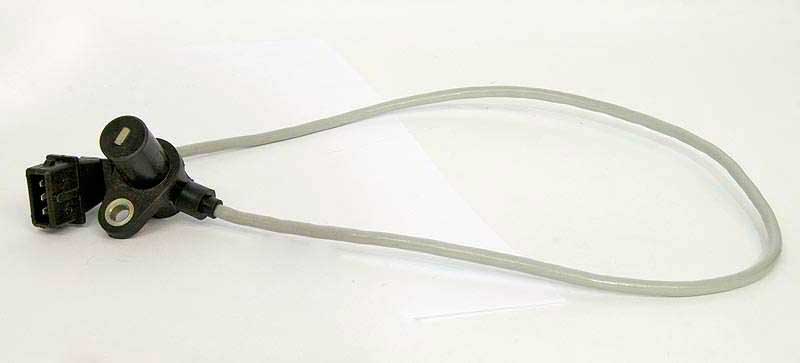

Сам по себе датчик представляет собой стальной сердечник с обмоткой из медной проволоки, залитый компаундной смолой и помещенный в пластиковый корпус. Особенностью датчика является наличие провода длиной 50-70 сантиметров, заканчивающегося специальным разъемом, который подключается к блоку управления двигателем.

Выделяется 3 основных разновидности ДПКВ.

  1. Магнитный (индуктивный) датчик — самый распространенный вариант, не требующий отдельного питания. Формирование сигнала на электронный блок управления осуществляется в момент, когда специальная метка осуществляет проход через магнитное поле, создаваемое в зоне нахождения датчика. Одновременно магнитный датчик может выполнять функцию датчика скорости.
  2. Датчик Холла, принцип работы которого основан на эффекте Холла (возникновении поперечной разности потенциалов). Сигнал на ЭБУ из ДПКВ поступает в тот момент, когда к датчику подступает изменяющееся магнитное поле. Синхронизирующий диск перекрывает поле, а зубья диска вступает во взаимодействие с магнитным полем ДПКВ. Датчик подобного типа одновременно может выполнять функцию датчика распределителя зажигания.
  3. Оптический датчик, чей принцип работы основан на взаимодействии с диском синхронизации посредством перекрытия оптического потока, проходящего между светодиодом и специальным приемником. Приемник фиксирует перекрытие светового потока и формирует импульс напряжения, который передавается от ДПКВ к электронному блоку управления двигателем.

Чаще всего на автомобилях встречаются магнитные измерители и датчика Холла — многофункциональность этих приборов делает их более востребованными, чем оптические измерители положения коленвала, которые являются устаревшим решением.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
