Датчик вентилятора охлаждения: устройство, неисправности и ремонт

Инжекторные моторы

Здесь все несколько сложнее, так как за работу электродвигателя радиатора отвечают следующие устройства:

1. Электронный блок управления.
2. Датчик температуры охлаждающей жидкости.
3. Электромагнитное реле.

Причина, по которой может не срабатывать (или же часто слишком включаться) электровентилятор, кроется в одном из этих узлов. Конечно, двигатель включается чересчур часто в том случае, если соты радиатора снаружи или изнутри сильно загрязнены, если имеются воздушные пробки. А вот не включается он по причине наличия поломок в системе управления.

Итак, вам нужно для диагностики найти датчик температуры. Расположен он в одном из патрубков системы охлаждения двигателя ВАЗ 2107. Если посмотреть сверху на мотор, то его вы найдете под патрубком, который соединяет топливную рампу с дроссельной заслонкой. Чтобы проверить его, нужно отключить клемму и провести замер сопротивления между центральным выводом и массой. При температуре 20 градусов сопротивление должно быть около 3,5 кОм. Если же температура близка к 90 градусам, то сопротивление будет порядка 0,25 кОм.

Если сопротивления нет, либо оно значительно отличается от приведенных выше значений, то явно имеется неисправность датчика, ремонтировать его невозможно. Цена нового составит примерно 100-200 рублей (в зависимости от аппетита продавца). Но если исправен датчик, а электровентилятор не срабатывает, то нужно проверить его электродвигатель и реле включения. Если неполадок не обнаружено, проводите диагностику электропроводки.

Если и это не дало результата, вам потребуется помощь грамотного автоэлектрика. Скорее всего, сбилась прошивка или сгорела часть схемы электронного блока управления. Если больше никаких неприятностей нет, то вместо дорогостоящей замены ЭБУ окажется проще поставить датчик включения электровентилятора, благо в радиаторах место для его установки имеется.

Пожалуй, на этом поиск неисправностей можно завершить. Именно такого алгоритма будет достаточно, чтобы провести ремонт системы охлаждения. В том же случае, если не представляется возможным заменить реле или датчик, например, просто подключите электровентилятор к аккумуляторной батарее. Только после остановки обязательно отключайте его.

Основные неисправности печки

Причины неисправности можно перечислить в небольшом списке:

1. Возникшая поломка блока управления.
2. Механические либо эксплуатационные повреждения поверхности радиатора.
3. Вышедший из строя добавочный резистор.
4. Поврежденные внешними факторами или изношенные продолжительной эксплуатацией патрубки радиатора.
5. Неисправный кран отопителя.

Как определить какая именно поломка произошла? Рассмотрим несколько различных признаков по которым вы сможете определить причину неисправности и понять с чего начинать ремонт печки.

Печка не обогревает пространство для ног

Ремонт печки также не требует больших навыков в моделе нива шевроле. В редких случаях радиатор печки в моделе нива шевроле мы меняем.Печка нива шевроле имеет простое устройство.Чтобы устранить поломку, нужно сначала измерить температуры жидкости в системе. Это действие покажет где может быть проблема. Когда мотор нагревается до 90 градусов без проблем, а тепла так и нет, то неисправность в системе охлаждения.Заслонка должна быть исправна. Отрегулируйте заслонки, выполняя следующую последовательность действий:

1. Двигатель нужно нагреть до момента, когда тепло вы сможете почувствовать открытой ладонью.
2. Устанавливается крайнее значение переключателя.
3. Ручка, которой регулируется направление воздуха, поворачивается в верхнее положение, затем без промедления ее нужно установить на «10» часов. Данные манипуляции помогут теплу попадать в низ салона автомобиля.

Данные действия повторяются до достижения результата, так как в основном данная проблема возникает из-за недочетов сборки. Люфты препятствуют свободному продвижению воздуха и постановке необходимого положения заслонки сразу

Стоит отметить-если теплый воздух так и не дует внутрь машины, то нужно обратить внимание на саму систему охлаждения.Можно также ремонт печки сделать в специализированном центре для модели нива шевроле

Утечка тосола из печки

Износ резиновых шлангов, поломка крана отопителя, все это приводит к возникновению утечки жидкости. Циркуляция жидкости в системе происходит под давлением, что требует сто процентной герметичности соединений. В процессе использования все соединительные трубки, прокладки могут прийти в негодность так как утрачивают гибкость, появляются трещины. Такие поломки обычно достаточно легко обнаружить. Патрубки, пришедшие в негодность заменяют. Замена патрубков печки нива шевроле достаточно легкая процедура. Края соединений можно промазать герметиком перед сборкой. Рекомендуется для стягивания избегать некачественных дешевых хомутов китайского изготовления- они не обеспечат крепкое сцепление и герметичность соединений.

Печка плохо греет в шеви нива

Ремонт печки в новых моделях нива шевроле не требуется.Установить причину плохой работы можно после диагностики. Например,если при изменении силы подачи воздуха на трех скоростях вы не замечаете никаких изменений, или тепло не подается вообще, то скорее всего неисправен резистор, который нужно заменить на рабочий.

Если замена не решила проблему, необходимо продолжить диагностику

В случае, когда снижается уровень охлаждающей жидкости через сутки после долива до уровня, нужно обратить внимание на состояние соединительных шлангов. При необходимости провести замену на новые

Поломку блока управления отопителя лучше устранять на станции технического обслуживания, потому что у специалистов, работающих там есть нужные специализированные инструменты, необходимые в этом случае.

Также создать остановку работы печки может засоренный салонный фильтр. Затрудненная циркуляция увеличивает нагрузку на электро цепь автомобиля, приводя тем самым к перегоранию предохранителей.

При покупке авто вторичного рынка рекомендуется сразу провести промывку отопительной системы, чтобы потом не попасть на ремонт печки в поддержанных моделях нива шевроле.

Неисправности вентилятора охлаждения и их признаки

С учётом того, что вентилятор является электромеханическим узлом, работа которого обеспечивается отдельной цепью, его неисправности могут проявляться по-разному:

• устройство не включается вообще;
• электродвигатель запускается, но работает постоянно;
• вентилятор начинает работать слишком рано, или слишком поздно;
• при работе узла возникают посторонние шумы, вибрация.

Вентилятор не включается вообще

Главной опасностью, которую несёт поломка вентилятора охлаждения, является перегрев силовой установки

Важно контролировать положение стрелки прибора датчика указателя температуры и чувствовать момент включения устройства. Если электродвигатель не включается при достижении стрелкой красного сектора, скорее всего, имеет место неисправность либо самого устройства, либо элементов его цепи. К таким поломкам относятся:

К таким поломкам относятся:

• выход из строя обмотки якоря, износ щёток или коллектора электродвигателя;
• неисправность датчика;
• обрыв в электрической цепи;
• перегорание предохранителя;
• поломка реле.

Постоянная работа вентилятора

Бывает и так, что мотор устройства включается независимо от температуры силовой установки и работает постоянно. В этом случае могут иметь место:

• замыкание в электрической цепи вентилятора;
• выход из строя датчика;
• заклинивание реле во включённом положении.

Вентилятор включается рано, или, наоборот, поздно

Несвоевременное включение вентилятора свидетельствует о том, что характеристики датчика по каким-то причинам изменились, и его рабочий элемент неверно реагирует на изменения температуры. Подобные симптомы характерны как для карбюраторных, так и для инжекторных «семёрок».

Посторонние шумы и вибрация

Работа вентилятора охлаждения любого автомобиля сопровождается характерным шумом. Его создаёт крыльчатка, рассекая своими лопастями воздух. Даже сливаясь со звуком работы двигателя автомобиля, в «семёрке» этот шум отчётливо слышно даже из салона. Для наших машин он является нормой.

Если же вращение лопастей вентилятора сопровождается гулом, скрипом или свистом, возможно, пришёл в негодность передний подшипник или опорная втулка в крышке. Треск или стук свидетельствуют о контакте крыльчатки с внутренней кромкой рамки, в которую установлен электродвигатель. Такая неисправность возможна вследствие деформации или перекоса лопастей вентилятора. По этим же причинам возникает и вибрация.

Датчик включения вентилятора ВАЗ: особенности и замена

Со сменой механического привода вентилятора пришел электрический, а вместе с ним и датчик включения вентилятора ВАЗ. Он выполняет предельно простую функцию – когда поднимается температура двигателя выше предельной, он включает электровентилятор. Однако если он выйдет из строя, последствия могут быть не очень приятными.

Установка этого датчика имеет ряд преимуществ:

• более быстрый прогрев двигателя при низких температурах;
• уменьшение времени работы при неэффективном температурном режиме;
• более оптимальный расход топлива.

Работа вентилятора совершенно не нужна при движении на большой скорости, потому что охлаждение происходит естественным путем. В то же время в жаркий день в условиях ограниченной скорости, например, при образовании пробки, двигатель быстро перегревается, и датчик включения вентилятора охлаждения просто необходим. Обычно этот элемент монтируется на нижнем патрубке, выходящем из радиатора. Устройство должно срабатывать при повышении температуры охлаждающей жидкости.

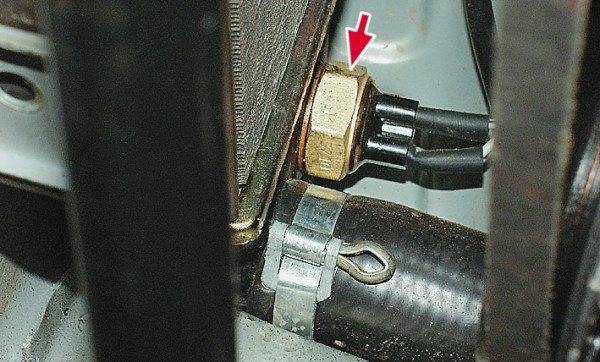

Из всей системы охлаждения именно биметаллический термовыключатель чаще всего выходит из строя, создавая опасность перегрева двигателя. Это влечет за собой серьезные последствия вплоть до заклинивания. Для того чтобы этого не допустить, нужно постоянно следить за температурой на приборной панели. На то, чтобы отреагировать и заглушить двигатель есть не более 5-10 минут.

Проверка работоспособности датчика

Если показатель температуры упорно ползет вверх, вероятнее всего, датчик вышел из строя. Для проверки необязательно сразу ехать на станцию технического обслуживания. На вопрос, как проверить датчик включения вентилятора, можно ответить, выполнив очень простой тест:

• Во-первых, стоит проверить предохранитель, отвечающий за работу вентилятора. Если он сгорел, то нужно просто поставить новый и не тратить деньги на биметаллический термовыключатель.
• Во-вторых, можно замкнуть 2 контакта устройства, если электровентилятор начнет работать, вероятнее всего, проблема найдена и нужен новый датчик.
• В-третьих, не помешает проверить проводку. Нередки случаи, когда элементарно отсутствовало питание или наблюдалось пробивание на массу.

Другой способ заключается в использовании мультиметра. Для его проведения потребуется емкость с водой сравнительно небольших размеров, а также источник тепла, который будет разогревать жидкость. Принцип этого метода практически полностью повторяет проверку термостата.

Клеммы мультиметра необходимо присоединить к контактам биметаллического термовыключателя и включить прибор в так называемый режим «прозвона» или измерения значения сопротивления. Далее датчик включения вентилятора радиатора следует поместить в воду той частью, на которой расположена резьба.

Можно включать источник тепла и ждать, пока нагреется вода. Как только термометр покажет температуру 92-95°C, мультиметр издаст характерный звук. Если этого не произошло, необходимо заменить нерабочий элемент.

Замена биметаллического термовыключателя

Замена датчика включения вентилятора начинается со съема клеммы со знаком «-» с аккумулятора. После этого можно приступать к сливу охлаждающей жидкости из системы. По окончании этого процесса нужно отключить питание датчика и выкрутить его из корпуса радиатора. Сборка осуществляется по тому же алгоритму, но в обратном направлении. Необходимо в обязательном порядке выполнить проверку датчика на работоспособность.

Как проверить датчик включения вентилятора?

Датчик включения можно проверить, не снимая его с автомобиля, или в демонтированном виде. Проверка не снятого устройства позволяет проконтролировать исправность девайса, а диапазон температуры срабатывания можно проверить, только демонтировав изделие с автомобиля.

Проверка снятого датчика:

1. Подготовить емкость, термометр и мультиметр. Мультиметр устанавливается в режим омметра.
2. Поместить датчик в воду, нагреть ее до требуемой температуры. При невысокой температуре сопротивление датчика показывается, как бесконечное.
3. Дождаться момента резкого уменьшения сопротивления. Проверить температуру включения датчика.
4. Постепенно охлаждая воду, определить температуру размыкания контактов.
5. Сравнить полученные данные с паспортными значениями.

Устройство системы охлаждения и принцип включения вентилятора

Индикатор температуры двигателя

Прежде чем приступить непосредственно к рассмотрению температуры, при которой включается вентилятор охлаждения, стоит понять сам принцип работы. Так, циркулирует по системе и выводит тепло с двигателя в радиатор. Этот элемент, в свою очередь, проводит естественное охлаждение жидкости встречным потоком воздуха.

Прежде чем рассмотреть все факторы и температуру включения вентилятора стоит понимать устройство системы охлаждения и циркуляцию охлаждающей жидкости:

Устройство двигателя

1 – элемент в виде пробки для бака расширения; 2 – ; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – ; 28 – датчик указателя уровня охлаждающей жидкости.

Какой должна быть температура двигателя?

Согласно автомобильной международной конвенции от 1.12.1992 года, где собралось 92 представителя автоиндустрии, было решено установить единый стандарт для температуры двигателя в рабочем состоянии.

Схема включения вентилятора охлаждения

Но, учитывая регион эксплуатации и температуру окружающей среды, данная температура имеет свойства подниматься. Именно для этого автопроизводители придумали вентилятор системы охлаждения, который проводит дополнительное охлаждение жидкости в системе. Он приводится в работу при помощи датчика температуры, который определяет её в двигателе и расположен непосредственно на силовом агрегате.

Когда включается вентилятор на ВАЗ-2114

Таким образом, для нормального функционирования двигателя температура системы не должна подниматься выше 105 градусов. Именно такой показатель является отправной точкой включения вентилятора системы охлаждения. Эти данные забиваются в электронный блок управления, который как раз и регулируют работу вентилятора.

Схема включения вентилятора выглядит примерно так: температура двигателя достигает 105 градусов Цельсия, затем датчик отдает сигнал на ЭБУ, который включает вентилятор и останавливает его, когда температура в системе стала 93-99

градусов Цельсия.

Датчик температуры охлаждения

В летнее и зимнее время, как показывает практика, вентилятор включается при разной температуре и на разный срок. Летом принудительное охлаждение будет включаться чаще, поскольку радиатор охлаждается горячим потоком воздуха. В зимнее время, или работа его ограничена малым сроком, поскольку природного охлаждения вполне достаточно. Поэтому происходят в тёплое время года.

1 Вентиляторы радиатора – назначение и устройство

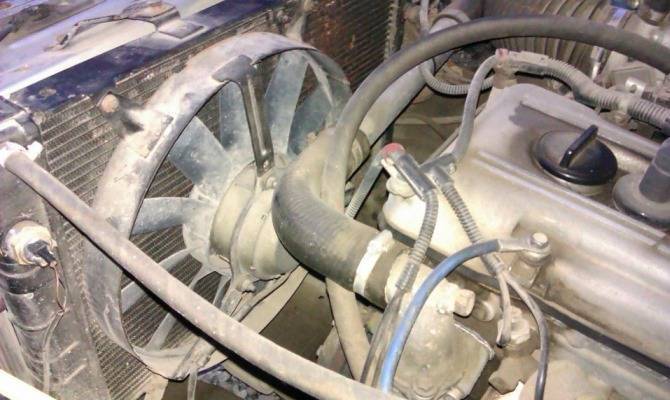

Вентилятор охлаждения радиатора применяется для воздушного охлаждения, которое вместе с жидкостным обеспечивает оптимальный температурный режим работы мотора. Для повышения эффективности жидкостного охлаждения применяется радиатор: встречный воздух проходит через его соты и охлаждает жидкость. Но при малой скорости движения или в городских пробках воздушный поток недостаточный. Чтобы избежать перегрева, включается вентилятор, который направляет воздух на радиатор, охлаждая его.

На старых моделях и современных внедорожниках с продольно размещенным двигателем применяется механический привод вентилятора охлаждения. У старых автомобилей он работает постоянно, позже начали устанавливать вискомуфту, которая его отключает при необходимости. Применяется на крупных грузовиках и внедорожниках. Достоинства в том, что не боится попадания воды, в отличие от элекровентиляторов.

Вентилятор охлаждения радиатора применяется для воздушного охлаждения, которое вместе с жидкостным обеспечивает оптимальный температурный режим работы мотора

Большинство вентиляторов охлаждения на современных легковых автомобилях имеют электропривод. Система устроена просто – всего три ключевых элемента: 12-вольтовый электродвигатель, крыльчатка на его валу и электрическая проводка. Работа вентилятора нужна только тогда, когда температура охлаждающей жидкости приближается к критической и возникает угроза перегрева.

Для автоматического включения вентилятора охлаждения предусмотрено использование  датчика температуры. Он измеряет температуру охлаждающей жидкости. Когда она допустима для нормальной работы мотора, вентилятор отключен. Если возникает угроза перегрева, термовыключателем подается команда на включение вентилятора. При снижении температуры вентилятор охлаждения отключается датчиком.

Как проверить вентилятор охлаждения на ВАЗ-2114: фото и видео

Перегрев двигателя грозит серьёзными последствиями: заклинит поршня, пробьёт прокладку блока, что перейдёт в капитальный ремонт силового агрегата. Поэтому, вентилятор охлаждения является важным элементом, предохраняющем силовой агрегат от предельного нагревания.

Причины неисправности на ВАЗ-2114

Вентилятор охлаждения двигателя может не запускаться при следующих обстоятельствах:

• Неисправность электродвигателя вентилятора. Проблема устраняется путём замены на рабочий; Меняем электродвигатель вентилятора
• Перегорел предохранитель. Необходимо заменить на новый; Меняем предохранитель
• Реле включения вентилятора не работает. Нерабочее заменяется новой, рабочей; Меняем реле включения вентилятора
• Обрыв в цепи электропитания. При обнаружении обрыва в линии, нужно восстановить провод или заменить его; Проверяем на обрыв в цепи
• Плохой контакт. Соединения зачищаются, следы окисления необходимо удалить;
• Поломка температурного датчика. Нерабочий заменяется на новый. Меняем датчик температуры охлаждающей жидкости

Видео о замене датчика включения вентилятора

Проверка работоспособности электродвигателя вентилятора охлаждения

Самый простой способ, проверить работоспособность вентилятора — накинуть на него два прямых провода: минус и плюс.

Плюс берётся с аккумулятора, минус с кузова автомобиля. Если при замыкании цепи он не сработал, значит проблема заключается именно в нём. При запуске лопастей, ищем проблему в другом месте.

Схема работы вентилятора охлаждения

В основном, при обнаружении нерабочего вентилятора выявляются несколько причин:

• Перегорел электродвигатель, обрыв в обмотке;
• Износ угольных щёток;
• Заклинил или рассыпался подшипник.

Если в двух последних случаях проблема решается так сказать, малой кровью, первый предполагает замену электромотора.

Важно! При накидывании проводов, основное питание электродвигателя нужно отсоединить

Порядок действий при проверке

Работа вентилятора на ВАЗ-2114 завязана через 2 предохранителя. Один из них отвечает ещё за звуковой сигнал. Проверить его можно нажав на клаксон. Если звука нет, заменить на целый. Расположен он в монтажном блоке, это 20-ти амперный, обозначенный маркировкой F5.

Проверяем и при необходимости меняем предохранители

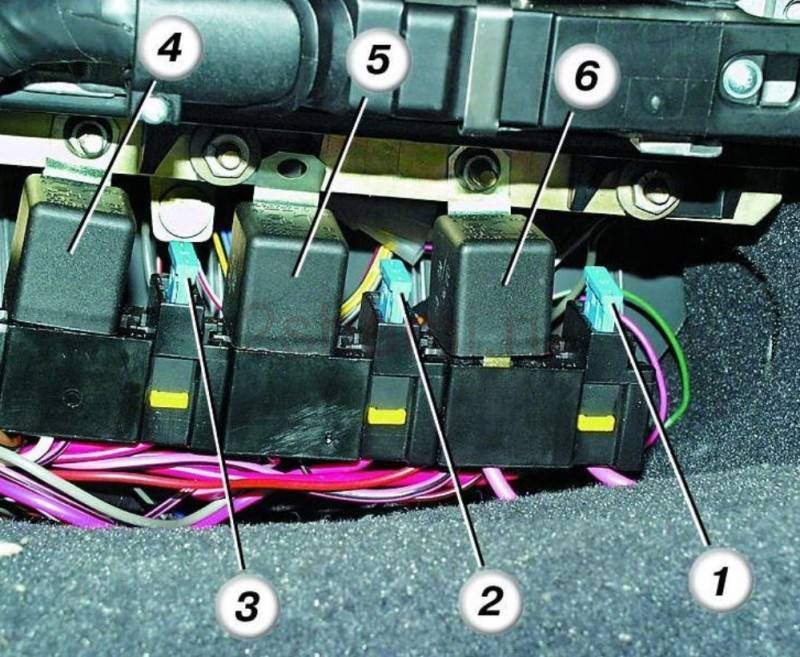

Второй, находится под торпедой, со стороны пассажира. Под обшивкой расположены 3 реле с предохранителем для каждой. За работу вентилятора охлаждения отвечает средняя пара. Перегоревший элемент заменить на новый (предохранитель можно «прозвонить» мультиметром или ограничиться визуальным осмотром. Для проверки работоспособности реле потребуется омметр). Проверяя их состояние, заодно убедиться в нормальном состоянии контактов, при обнаружении окиси зачистить.

Важно! Обнаружив перегоревший предохранитель, не стоит ограничиваться его заменой на новый. Нужно обязательно найти причину обрыва, так как в ближайшее время новый снова перегорит

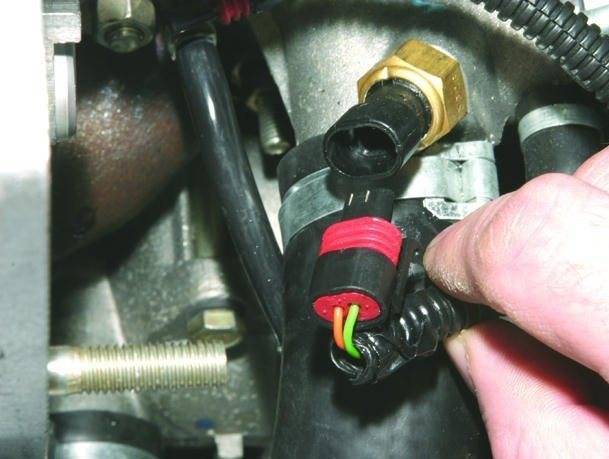

Проверка датчика включения вентилятора

Если причина не обнаружена, следующим шагом должна быть проверка работоспособности датчика включения вентилятора. Сделать это не сложно

Обесточить его и включить зажигание, при этом обратить внимание на вентилятор. Вращение лопастей говорит о том, что причина неполадки именно в датчике

Проверяем датчик включения вентилятора системы охлаждения

Ввиду того, что очень часто датчик начинает глючить, подавая ошибочные сигналы, рекомендуется проверить его ещё одним способом. Для этого понадобится ёмкость с антифризом или тосолом, термометр и мультимерт. К клеммам датчика подсоединяются провода от измерительного прибора, резьбовая часть датчика погружается в жидкость. Содержимое ёмкости нагреть до температуры срабатывания вентилятора (на ВАЗ 2114 — 92 градуса). При замыкании контактов мультимерт подаст звуковой сигнал. Значит датчик рабочий, если этого не произошло можно смело его выбрасывать и покупать новый.

Полезно! Перед установкой желательно проверить работоспособность купленного датчика таким-же способом.

Видео о проверке датчика включения вентилятора системы охлаждения

Итоговая проверка

Устранив проблему, завести мотор машины. Электродвигатель вентилятора должен запуститься примерно через 5 минут работы на холостом ходу. Если этого не произошло, а температура достигла нужной нормы, проведите диагностику неисправностей ещё раз.

carfrance.ru

Принудительное включение вентилятора ВАЗ 2109

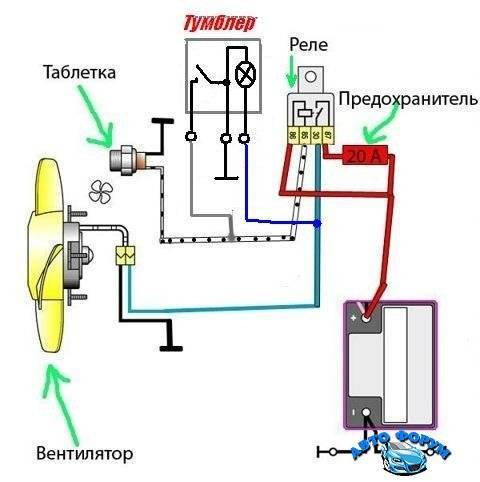

Схема включения вентилятора ВАЗ 2109 при помощи реле

Осуществить принудительное включение вентилятора ВАЗ 2109 несложно, нужно только немного поразмыслить и понять принцип работы всей системы.

Необходимость в охлаждении радиатора возникает в те моменты, когда вы двигаетесь по пробкам (причем совершенно не имеет значения, зимой это происходит или летом).

В жаркую погоду, конечно же, перегрев сильнее происходит.

Но при долгом движении в режиме трогания и моментальной остановки тосол в системе охлаждения попросту закипает.

Сегодня рассмотрим причины, по которым не происходит включение вентилятора ВАЗ 2109 в автоматическом режиме, замену термодатчика, а также составим небольшую схему принудительного запуска обдува.

Последний оказывается полезен, так как качество термовыключателей оставляет желать лучшего.

Почему не срабатывает электровентилятор?

Причин не так и много:

1. Сгорела обмотка двигателя.
2. Вышел из строя термовыключатель.
3. Разрушение электропроводки.

Итак, что же делать, если вдруг вентилятор перестал включаться? Первым делом открывайте кран печки, это позволит увеличить круг циркуляции охлаждающей жидкости. Не забудьте включить обдув радиатора печки, чтобы он быстрее охлаждался.

Когда температура начнет немного падать, глушите мотор. Открываете капот и перед вами не очень приятная картина – тосол ушел, половина отсека мокрая. Необходимо произвести доливку жидкости в расширительный бачок. Если дело происходит летом, то можно залить и воду (главное – перед зимой сменить ее на тосол).

Проверьте работоспособность электродвигателя – рассоедините колодку подключения и на нее напрямую подайте питание от АКБ. Крутится пропеллер? Значит, с обмоткой все нормально, устанавливаете колодку на место. За включение вентилятора ВАЗ 2109 на более поздних модификациях отвечает только датчик-выключатель.

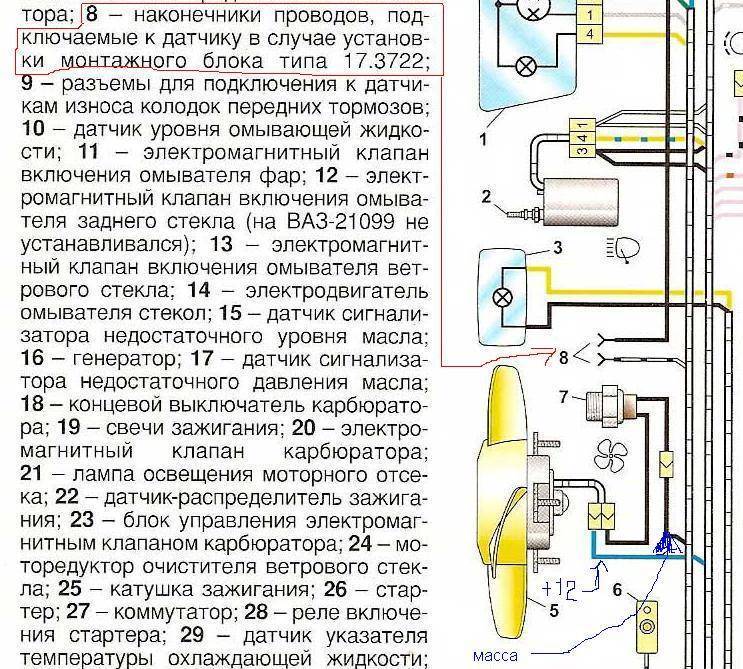

И третья причина – обрыв проводов. На датчик вентилятора ВАЗ 2109 идет два провода: непосредственно от вентилятора и масса (кузов). Если ранее проблем не возникало, то пробуйте сделать надежную массу, так как по умолчанию в девятках минусовой провод от датчика вентилятора идет в сторону блока предохранителей и там теряется.

Найдите невдалеке от радиатора место, куда можно подсоединить минусовой провод питания. Вот и все неисправности, которые могут вас подстерегать. Теперь стоит поговорить о полезной кнопке принудительного запуска обдува.

Как правильно установить кнопку включения вентилятора ВАЗ 2109

Варианта два – через реле или при помощи одного лишь выключателя. Схема подключения реле проста – нужно параллельно датчику подсоединить два провода. Они оба должны идти на нормально разомкнутые выводы электромагнитного реле. Такая схема позволяет избежать наличия высокого тока в выключателе.

Два тонких провода необходимо вывести под приборной панелью и соединить с контактами кнопки (или выключателя). Таким образом, в салоне автомобиля установлен орган управления слаботочной обмоткой электромагнитного реле, а все цепи с высоким током находятся под капотом.

И теперь, если датчик вентилятора ВАЗ 2109 выйдет из строя, достаточно только нажать кнопку, чтобы остудить мотор. Для этой цели используется стандартное реле с нормальноразомкнутыми контактами. Аналогичные устанавливаются на свет, приводы электромоторов. Цена его в магазине около 50-70 рублей.

Скажу от себя: после того, как в пробках закипел пару раз, по причине невключения вентилятора, пришлось установить обычный выключатель и реле. К сожалению, ничего, кроме выключателя вентилятора печки с шестерки, не нашлось, поэтому поставил его.

И теперь, как только приближаюсь к затору, просто включаю вентилятор. И выключаю его после остановки. На маневренность и скорость это не влияет.

Даже с учетом, что карбюраторная девятка (холостые 900-930 держит), никаких рывков или попыток заглохнуть не происходит.

А можно использовать кнопки без фиксаторов, для этого необходимо включить в схему управления включением вентилятора ВАЗ 2109 один полупроводниковый диод. Вот только выключение такой системы возможно в случае, если производить разрыв цепи питания второй кнопкой.

Но это мелочи для человека, который более-менее разбирается в электрике. Вот такие полезные мелочи стоит добавить в свой автомобиль, чтобы выход из строя датчика вентилятора ВАЗ 2109 не застал вас врасплох.

о вентиляторе на ВАЗ 2109:

[]

Замена

Инструменты:

• торцевой ключ на 10;
• торцевой ключ на 8;
• отвертка с крестовой битой.

Пошаговый алгоритм работы

Заменить электродвигатель вентилятора охлаждения можно без демонтажа радиатора.

1. Отсоедините колодку и жгут проводов устройства от кожуха.
2. Отверните крепежные болты с помощью ключа на 10.
3. Открутите нижнюю крепежную гайку.
4. Торцевым ключом на 10 отверните крепежную гайку от радиатора.
5. Торцевым ключом на 8 отверните две гайки прижимной пластины.
6. Снимите пластину.
7. Снимите электровентилятор вместе с кожухом.
8. Приступаем к демонтажу электродвигателя. С помощью ключа на 10 сверните три крепежных гайки и выньте двигатель вместе с лопастями.
9. С помощью отвертки подденьте стопорную шайбу.
10. И снимите ее.
11. Снимите крыльчатку.
12. Наденьке крыльчатку на новый моторчик. Проследите, чтобы штифт вала попал в паз крыльчатки.
13. Соберите сборку в обратном порядке.

Вентилятор не включается

Причин для этого может быть несколько:

• Предохранитель. В монтажном блоке может быть неисправен предохранитель F7, номиналом 20 ампер — отвечает за питание цепей электровентилятора и звукового сигнала;
• Термостат. Жидкость циркулирует только по малому кругу, радиатор и датчик не нагреваются, соответственно, вентилятор не включается. Проверить можно простым прощупыванием патрубков, подходящие к радиатору должны начать греться после открывания термостата;
• Датчик. У ВАЗ 2110 с карбюратором, для проверки замыкаются контакты, при неисправности прибора включится электровентилятор. У инжекторного мотора необходимо отсоединить разъем, при работающих остальных элементах ЭБУ определит разрыв в цепи, выдаст аварийный постоянный сигнал на реле, которое принудительно включит электродвигатель для охлаждения;
• Реле вентилятора системы охлаждения у инжекторных двигателей ВАЗ 2110. Отключается датчик, замыкаются силовые контакты на реле, находящемся в дополнительном блоке предохранителей. Если все заработало, то проверяем управляющую обмотку: на одном контакте всегда плюс от главного реле, соединяя второй с корпусом, пытаемся услышать щелчок срабатывания. Но лучше, просто заменить для проверки реле, временно, на заведомо исправное;
• Электродвигатель. При проверке отключается разъем, для принудительного включения крыльчатки напряжение подается напрямую с аккумулятора.

Если все элементы исправны, то обрыв надо искать в проводах, поочередно «прозванивая» их. Возможен также плохой контакт с корпусом автомобиля клемм проводов подключения реле и датчика. Наихудшим вариантом будет отказ ЭБУ, при этом сигнал с «ноги» 46 обычно «плавает» и не достигает значений +12 вольт (выключено) и 0 (включено).

Почему не работает датчик включения вентилятора на Калине и Приоре и что с этим делать?

Современные автомобили отечественного производства комплектуются различными контроллерами и датчиками, обеспечивающими полноценную эксплуатацию авто. Если одно из устройств выходит из строя, это может привести к некорректной работе узлов. Из этого материала вы сможете узнать, что представляет собой датчик включения вентилятора Приора и Калина, и какие неисправности для него характерны.

Как известно, в любой Приоре и Калине есть система охлаждения, обеспечивающая нормальную работу двигателя и способствующая предотвращению его перегрева. Одним из устройств, позволяющих охладить силовой агрегат, является датчик вентилятора, по сигналу которого вентилирующее устройство должно включаться. На Калинах этот контроллер предназначенный для активации вентилятора, когда температура мотора достигнет определенной точки. Благодаря вентилятору, который должен включиться по сигналу контроллера, температура двигателя всегда будет в норме и не превысит допустимого порога. Если же устройство не срабатывает, то вентилятор не включится, соответственно, двигатель может перегреться.

Схема подключения датчика в системе охлаждения

Основные причины сбоев в работе датчика

Итак, по каким причинам на Калинах и Приорах, да и на всех ВАЗах в принципе, контроллер может не работать:

1. Первая причина — неработоспособность термостата. Такая проблема является одной из самых сложных, при ее появлении вентилятор будет срабатывать неправильно. Чтобы убедиться в том, что термостат рабочий, нужно будет потрогать нижний шланг — если он холодный, то устройство действительно вышло из строя. Вообще, для Калины поломка термостата — явление достаточно распространенное.
2. В том случае, если термостат рабочий, то необходимо произвести диагностику предохранительных элементов. Также следует проверить и состояние самих цепей, для этого воспользуйтесь мультиметром. Схема предохранителей должна быть указана на обратной стороне крышки блока. В случае с Калиной блок расположен под приборной панелью, вас интересует предохранительный элемент 3, его емкость составляет 50 ампер. Если предохранитель рабочий, то нужно произвести диагностику реле вентилятора, оно маркируется цифрой 1. В том случае, если эти элементы рабочие, то придется снимать блок управления вентилятором — для этого отодвиньте воздуховод и, используя гаечный ключ на 10, открутите его крепление. На блоке должны быть два реле, их следует проверить.
3. Также не лишним будет залезть в моторный отсек и прозвонить контакты непосредственно вентилятора. Проблема может заключаться в обрыве, переломе проводки, окислении контактов, а также в перегоревшей обмотки внутри устройства. Проблемы с проводами и контактами решаются без проблем — плохая проводка меняется, а контакты зачищаются. Но если проблема кроется в обмотке, то устройство придется полностью менять.
4. Также проблема может крыться непосредственно в самом датчике. Для запуска вентилирующего узла необходимо будет сбросить клеммы с устройства. Диагностика контроллера производится путем демонтажа термостата и помещения его в емкость с горячей водой — термостат в этот момент должен открыться.
5. Еще одна причина, которая случается достаточно редко, это обрыв в цепи. Такую проблему можно диагностировать с помощью мультиметра — оборвавшиеся провода подлежат замене (автор видео о диагностике регулятора своими руками — Дмитрий Мазницын).

Типы устройств, для чего служат

Датчик — прибор несложный. Он состоит из пары клемм и биметаллической (латунь-инвар (сплав железа с никелем)) пластинки.

• Чтоб кулер заработал, на устройство подается электроток.
• Оно разогревается.
• Из-за этого пластинка расширяется.
• Она замыкает контакты.
• Далее напряжение подается на обмотку возбуждения в моторчике вентилятора.
• Лопасти кулера начинают крутиться.

В новейших авто с инжекторными движками за включение датчика отвечает электронный узел, управляющий мотором. Функциями блока являются сбор и обработка данных со всех индикаторов, смонтированных в машине. На базе собранной информации электроника выносит решение, должен ли вентилятор включаться. В старых машинах с карбюраторными моторами монтируются электромеханические датчики, имеющие шкалу температур срабатывания.

Исходя из того, какой тип устройства поставлен, изменяется время включения кулера. Выяснить, при каком режиме температур приспособление срабатывает, можно по маркировкам. Они расположены на корпусе устройства.

Где находится реле вентилятора

Оно располагается в дополнительном блоке.

4 – реле электровентилятора; 5 – электрического бензонасоса; 6 – реле зажигания.

Реле и предохранители могут иметь другой порядок следования. Поэтому нужно ориентироваться на цвет проводов. Главное реле всегда размещено снизу. Найдите реле, от которого тянется розовый тонкий провод с черной полоской. Он идет от главного реле через контакт 85. Будьте осторожны! Не перепутайте с красным тонким проводком, который тоже имеет черную полоску и тянется из контроллера. И найдите белый толстый провод с черной полоской (87 контакт). Здесь и находится реле вентилятора охлаждения. Рядом с ним всегда находится предохранитель. Он является элементом цепи.
