Замена радиатора ВАЗ 2110 своими руками

Снятие и замена радиатора:

1. Аккумулятор будет мешать демонтажу, поэтому его надо снять.

2. Для слива охлаждающей жидкости надо снять модуль зажигания. Теперь, имея доступ к пробкам на блоке цилиндров и на радиаторе, сливаем охлаждающую жидкость в предварительно подставленную ёмкость.

3. Если автомобиль оборудован инжекторной системой, надо снять воздушный фильтр.

Замена радиатора ВАЗ 2110 своими руками

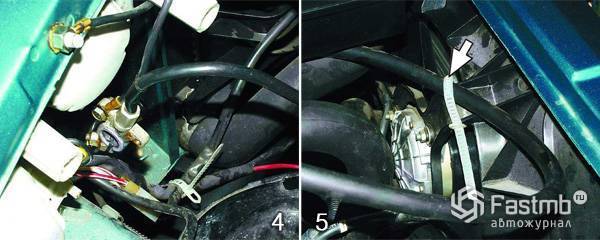

4. Отключаем провода, ведущие к вентилятору. Для этого отсоединяем клеймёную колодку на вентиляторе и разрезаем хомут, фиксирующий жгут.

5. Освобождаем тягу дроссельной заслонки, которая крепится к кожуху вентилятора.

Замена радиатора ВАЗ 2110 своими руками

6. Предварительно ослабив хомуты, снимаем с посадочных штуцеров термостата патрубки системы охлаждения.

7. Отсоединяем патрубок для отвода пара, ведущий от радиатора к расширительному бачку в точке его крепления к бачку. Снимаем хомут.

Замена радиатора ВАЗ 2110 своими руками

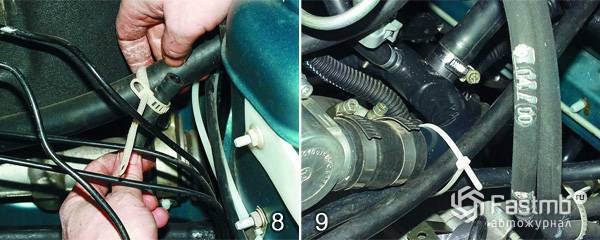

8. Извлекаем пароотводящий патрубок из фиксирующих его хомутов. Как правило, эти хомуты есть в двух точках. Первая на шланге расширительного бачка.

9. Вторая – на трубе водяного насоса.

Замена радиатора ВАЗ 2110 своими руками

10. Разбираем верхнее крепление радиатора к раме автомобиля (таким образом мы одновременно освобождаем вентилятор).

11. Вынимаем радиатор из автомобиля ВАЗ 2110. Для того чтобы он без проблем «вышел» надо наклонить его к двигателю.

Замена радиатора ВАЗ 2110 своими руками

12. Отсоединяем от снятого радиатора все шланги и вентилятор. Для этого послабьте затяжение хомутов и отсоедините от радиатора шланг №1 (отводящий), шланг №2 (подводящий) и под номером 3 (пароотводящий). Далее открутите по два болта с гайкой.

13. Если на нижних штифтах остались посадочные подушки, снимаем их и оцениваем их состояние. В случае деформации или растрескивания — меняем на новые.

После этого, снятие радиатора ВАЗ можно считать завершённым. Теперь определяем, где в радиаторе течь, подав в него воздух с давление не более 0.2 МПа и погрузив его в воду. Но правильным решением будет доверить эту процедуру профессионалам. Хотя сложно тут ничего нет.

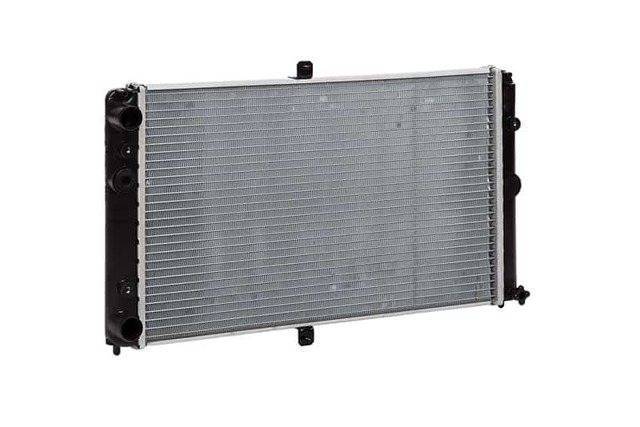

14. Замена радиатора 2110 модели машины ВАЗ на новый происходит в обратном порядке. Но, перед установкой нового или отремонтированного радиатора на автомобиль, проверяем состояние резиновой втулки верхнего крепления. В случае износа — меняем на новую. Устанавливаем вентилятор, фиксируя его кожух.

15. Устанавливаем радиатор на рабочее место, выполняя все пункты данной инструкции в обратном порядке, только изначально не забудьте надеть на шрифты радиатора подушки нижнего крепления.

16. Самым последним этапом в замене радиатора будет заливка антифриза (тосола) в систему охлаждения. Для этого подробно читайте статью под названием: «Замена охлаждающей жидкости ВАЗ 2110».

1. Замена радиатора охлаждения на Шевроле Ланос:

2. На Ford Scorpio GFR 2.0:

3. Жигули Самара 2:

Видео: продувка радиатора и замена вентилятора на «Форд»:

Инструкции по установке нового отопителя

Новый образец

«Новый» радиатор имеет следующие крепления: гайка возле фильтра, винт на нижнем торце лобового стекла и две гайки, расположенные над впускным коллектором. Если на вашем автомобиле установлена система для обогрева стекол, то нужно демонтировать расширительный бачок. Фильтр печки тоже нужно снять и заменить при необходимости. Снимаем её, открутив для этого 4 самореза, а затем достаем фильтр. Теперь замена радиатора печки ВАЗ 2110:

Стрелки указывают на крепления, которые нужно снять для доступа к радиатору.

  1. Отопитель нового образца не цельный – он собран из двух половин. Они соединены при помощи трех саморезов. Два самореза можно обнаружить на лицевой стороне радиатора печки, а третий – под шлангом, который идет к вентилятору отопителя. Отыскать шланг не составит труда – он имеет Г-образную форму.

Местонахождение радиатора под капотом автомобиля.

Снятие креплений выполнено, идем дальше. При демонтаже отопителя могут возникнуть проблемы, поэтому здесь нужно остановиться. Чтобы снять левую часть, нам нужно крепко взяться за неё левой рукой, а правой, соответственно, за правую половину. Теперь надавливаем на отопитель и приподнимаем обе части вверх. Правая часть снимается проще – её нужно просто отвести вправо с усилием.

Правая часть радиатора печки. Её нужно разобрать ещё на 2 части.

Демонтируем обе части, затем через отверстие шумоизоляционного щитка выводим пароотводящий шланг.
Если левая половина отопителя цельная, то правая снова разделяется на две части. В качестве креплений установлены металлические скобы. Нам нужно демонтировать их вместе с уплотнителем. После этого правая часть сама разложится. Теперь к заслонке открылся проход. Её лучше тоже заменить, идеальный вариант – алюминиевая обклеенная.

Разобранная правая часть радиатора. Крепятся части друг к другу при помощи стальных скоб.

После этого можно устанавливать новую деталь по тому же принципу.

Для справки: жидкости должно быть около 4 литров. Осмотрите антифриз: если он относительно прозрачный, то его можно залить повторно в новый радиатор печки.

Старый образец

  1. Выполняем все шаги по сливу охлаждающей жидкости. Теперь нужно снять уплотнитель, установленный в ветровой накладке – при желании его тоже можно поменять. Затем следует убрать и саму накладку, которая называется «жабо». Крепится она при помощи винта, расположенным под главным тормозным цилиндром. Выкручиваем его.

Стрелки указывают на жабо. Нам нужно снять её.

Основной винт, который держит жабо. Его следует выкрутить.

Далее нужно открутить 4 крепления верхних фиксаторов. Шланги и провода держатся за счет двух хомутов – снимаем их.

4 крепления, которые нужно снять.

Теперь следует отключить минусовую клемму аккумуляторной батареи – стандартная процедура при ремонте и обслуживании. Переходим к левой части жабо, её держат 2 винта. Откручиваем их и выдвигаем жабо на себя

Важно: полностью жабо не должно выйти

Вытаскиваем минусовую клемму аккумулятора. Это нужно сделать для обеспечения безопасности.

Следующий шаг – демонтаж накладки ветрового стекла. За ней находится датчик уровня антифриза – отсоединяем штекер от него и достаем шланг горячего воздуха. Он идет из расширительного бачка.

Омывательный шланг, иногда его сложно найти под капотом.

Теперь нужно снять шланг омывателя, который крепится на лобовом стекле четырьмя винтами. Демонтируем зажимы корпуса отопителя, стеклоочистители и накладку.

Стрелки указывает на крепления, которые нужно снять.

Перед нами должен фильтр. Он тоже снимается. В итоге нужно демонтировать шланги подачи и отвода пара, корпус фильтра, обратку антифриза и заднюю часть вентилятора (он есть не на всех автомобилях ВАЗ 2110).

Крепления воздушного фильтра. После демонтажа фильтра можно приступать к установке нового радиатора.

Готово, осталось только поменять радиатор печки. Работа выполняется в обратной последовательности.

Снятие радиатора печки

Замена радиатора ВАЗ 2110 своими руками

Ваша первоочередная задача — избавиться от антифриза. Охлаждающую жидкость лучше слить в чистую емкость, если вы ее заливали недавно и она в хорошем состоянии. Это позволит потом залить ее обратно.

  1. Сбросьте давление, открыв крышку расширительного бачка. Только перед этим дайте машине остыть.
  2. Далее сзади модуля зажигания найдите пробку, которую нужно открутить.
  3. Через отверстие у вас должно выйти около 4 литров охлаждающей жидкости. Потому емкость подготовьте соответствующего объема.
  4.  Или можно выполнить слив через расширительный бачок. Хотя этот вариант не особо удобен.

Слив охлаждающую жидкость, можно приступать к дальнейшему демонтажу радиатора. Но тут процедура зависит от того, с каким именно агрегатом мы имеем дело — нового или старого образца.

Рассмотрим оба варианта отдельно.

Старая печка

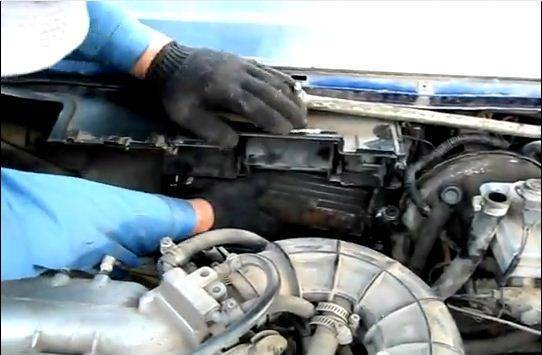

Снимается радиатор со стороны подкапотного пространства. Делается это следующим образом:

  • Демонтируйте резиновый уплотнитель жабо;
  • Под главным тормозным цилиндром найдите крепеж, который удерживает жабо. Открутите его;
  • Теперь открутите винты, которые удерживают правую сторону жабо. Всего их должно быть четыре штуки;
  • Отсоедините на жабо два небольших хомута. Они удерживают провода и шланги;
  • Плюсовая клемма и минусовой провод отключаются от вентилятора;
  • Левую сторону жабо немного продвиньте вперед, но полностью снимать не нужно. Вам достаточно будет открутить парочку крепежных элементов;
  • Ветровую накладку демонтируйте;
  • Если есть клемма датчика уровня охлаждающей жидкости, отключите ее;
  • С расширительного бака уберите шланг для пароотвода.
Популярные статьи  Ремонт кузова ваз 2101 своими руками. Видео

Замена радиатора ВАЗ 2110 своими рукамиСнимаем теплоизоляцию

Далее поочередно нужно снять некоторые элементы. Действуйте строго в указанной последовательности.

  1. Шланг от омывателя лобового стекла.
  2. Дворники.
  3. Накладка на ветровое стекло.Зажимы корпуса отопителя.
  4. Передняя часть отопителя с вентилятором.
  5. Фильтр салона.
  6. Вторая часть корпуса вентилятор.
  7. Все шланги (пароотвода, обратки и подачи).
  8. Корпус радиатор.

Если имеющийся у вас радиатор выполнен из меди, наличие течи не говорит об обязательной замене. Его можно запаять. Только этот вопрос лучше доверить специалисту. Пусть вы заплатите больше денег, но решение будет грамотным и правильным

Так мы разобрались, как снять радиатор печки на ВАЗ 2110 старого образца. При установке нового агрегата или отремонтированного старого, убедитесь, что педаль пластикового корпуса от вентилятора попала в паз. Если этого не сделать, редуктор не способен будет изменять положение заслонки. Следовательно, никакого тепла внутри салона не будет.

Кроме того, эту пластиковую педальку лучше заменить на алюминиевую. Не дорого, легко, зато надежно и долговечно.

Новая печка

Если вы имеете дело с печкой нового образца, тут есть свои нюансы относительно фиксации отопителя к кузову.

Замена радиатора ВАЗ 2110 своими руками

Чтобы снять агрегат, вам потребуется демонтировать несколько элементов. А именно:

  • Снизу лобового стекла располагаются винты, средний из которых откручивается;
  • Также откручивается пара гаек, которые вы найдете немного выше впускного коллектора;
  • Обязательно демонтируется гайка, находящаяся слева от фильтра;
  • Если есть бачок с омывающей жидкостью для заднего стекла, тогда снимается он и воздушный фильтр.

Отопитель нового поколения отличается тем, что конструкция разъединяется. Это довольно легко сделать, чтобы получить возможность заменить радиатор печки.

Что делать дальше

Чтобы заменить старый радиатор ВАЗ-2110 новым прибором, повторите вышеописанное в обратном порядке, начиная с последнего пункта. Чтобы радиатор работал хорошо, стоит также проверить состояние втулки из резины на верхнем крепеже. Если деталь сильно износилась, замените на только что купленную и ее.

Последующие мероприятие по установке нового изделия выглядят следующим образом:

  • зафиксируйте устройство для вентиляции воздуха;
  • хорошо затяните кожух;
  • определите радиатор на прежнее место в ВАЗ-2110, наденьте на штифты подушки нижнего крепежа;
  • когда радиатор уже стоит, добавьте антифриз.

Это интересно: Как проверить работу автоматической коробки передач

Возможные поломки радиатора охлаждения авто ВАЗ 2110

В системе охлаждения жидкости наиболее уязвимой деталью является радиатор.Существует несколько причин его поломок:

  • Его корпус выполнен из тонкого латунного листа с большим числом паяных соединений, что служит причиной его механической деформации, которая может произойти даже от ветки дерева или случайно залетевшего камешка.
  • Большое количество паяных узлов и точек контактной сварки может привести к их разрушению. Объясняется это ослаблением зоны контакта от длительной эксплуатации в химический среде, нарушением режима работы насоса или термостата, что повышает температуру ОЖ, а клапан, который может прикипеть, не способен сбросить давление.
    В результате получается большое количество точек протекания.

Ремонт радиатора авто ВАЗ 2110

Течь устройства – самая распространенная причина неполадки.
Охлаждающая жидкость начинает вытекать из мест соединения пластика и металла. По сравнению с заменой радиатора, цена ремонта будет значительно ниже.

  • Пробой можно устранить своими руками, нужно приобрести в автомагазине специальное вещество, залить одновременно с антифризом. Через время дырка забивается.
    Но такой ремонт можно сделать при небольших отверстиях, иначе нужна будет замена радиатора охлаждения на ВАЗ 2110 или использовать другой способ ремонта.
  • Устранить более сложные неисправности можно попытаться пайкой и сваркой. Для латунного радиатора применяется пайка припоями, выполненными из легких сплавов.
    Для этого нужно хорошо очистить место повреждения и после этого можно начинать пайку. Для заплаток использовать лист латуни.

Ремонт радиатора авто ВАЗ 2112 пайкой

  • Если поверхности треснутых трубок повреждены не более чем на 10 процентов их тоже можно запаять. В трубку засовывается нагретый стержень нужного диаметра.Когда припой станет мягким, трубка со стержнем вытаскивается, а на его место монтируется новая.
  • Если решить вопрос паяльником нельзя, используется аргонодуговая сварка. В этом случае специальная сварная проволока из алюминия будет служить присадочным материалом.
    Применение аргонодуговой сварки связано с плохой свариваемостью из-за образования налета окиси алюминия. Помимо этого высокая температура в радиаторе при эксплуатации расплавляет элементы, вызывает внутренние деформации, снижает прочность.
    Обработка места сварки аргоном защищает металл от окисления.
  • Восстановить радиатор ВАЗ 2110 можно с помощью газодинамического напыления. Его используют при ремонте тонкостенных элементов из алюминия.
    На очень высокой скорости внутри радиатора разгоняется специальный порошок и образуется на поврежденной поверхности покрытие, толщина которого до 1,5 миллиметров.

При невозможности выполнить одну из перечисленных операций нужно будет заменить радиатор охлаждения ВАЗ 2110.

Замена радиатора печки на Приоре без кондиционера и с ним. Это же АвтоВАЗ

Замена радиатора ВАЗ 2110 своими руками

  • Устройство теплообмена, представлено радиатором, посредством которого происходит нагрев внешнего воздуха, поступающего в салон;
  • Приводимый во вращение электродвигателем вентилятор, способствует циркуляцию воздуха в салоне;
  • Заслонка, регулирующая поток поступающего холодного воздуха;
  • Заслонки, регулирующая и распределяющая поток поступающего тёплого воздуха в салон.

Замена радиатора ВАЗ 2110 своими руками

  • Отключить массу автомобиля от аккумулятора;
  • Теперь можно приступить к снятию накладки ветрового стекла;
  • Рычаги стеклоочистителя будут мешать работе, поэтому их нужно демонтировать;
  • Также нужно снять пластиковые трубки подачи жидкости к форсункам;
  • Чтобы снять декоративную накладку ветрового стекла нужно вывернуть семь винтов её крепления;
  • После этого можно снять уплотнитель капота;
  • В средине накладки установлен винт, стягивающий обе половинки накладок;
  • Далее отвёрткой следует поддеть заглушки, которые закрывают винты, вывернуть их и снять накладку с кузова;

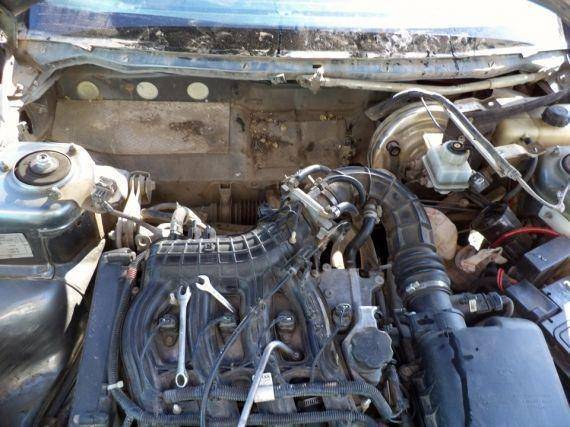

  • После этого следует приступить к снятию шумоизоляции моторного отсека, для этого следует вывернуть винты её крепления, а затем снять левую и правую накладки;
  • Теперь приступают к патрубкам, идущим к радиатору печки. Следует ослабить хомуты, и снять патрубки. Подставьте ёмкость под них, так как может пролиться тосол. Снятые патрубки следует заглушить доступным способом;
  • Далее следует отсоединить все разъёмы с проводами, которые идут к отопителю;
  • После этого понадобятся гаечные ключи. Торцовым ключом на «10» следует вывинтить три гайки, а одна гайка будет под ключ «8»;
  • Снятию отопителя мешает жгут проводов. Нужно снять держатель и отвести его в сторону вместе с проводами;
  • Теперь работа продолжиться в салоне машины. Понадобиться торцовый ключ на «13» для снятия кронштейна с педалью тормоза, который затем нужно сместить в сторону;
  • Доступ к отопителю открыт, его можно снять для ремонта и обслуживания;
  • Чтобы извлечь радиатор, необходимо крестообразной отвёрткой три винта, после чего он легко вынимается. Во многих случаях он бывает, загрязнён, поэтому его следует прочистить щёткой и продуть сжатым воздухом.
  • Установку производят в обратном порядке.
  • Снимается резиновый уплотнитель с накладки ветрового стекла;
  • После этого приступают к шумоизоляции моторного отсека. До некоторых винтов добраться непросто, наберитесь терпения, будьте внимательны и всё получится;
  • Теперь можно приступить к снятию поролоновой прокладки на патрубках;
  • После этого можно снять крышку радиатора из пластика, для этого нужно вывинтить три самореза;
  • Когда открывается доступ к патрубкам, можно приступить к их снятию. Сливать полностью тосол из системы не следует, можно подставить небольшую ёмкость и слить его из радиатора печки и расширительного бачка, а патрубки после этого заглушить.

Заменим радиатор, помпу, термостат, тосол, кран отопителя, печку, патрубки и решётку по льготной цене

Непостоянство климата, некорректная эксплуатация автомобиля, бесконечные пробки – все это сильно изнашивает систему терморегуляции транспортного средства и выводит из строя её отдельные элементы, потому замена радиаторов, впрочем, как и его решетки, столь популярная автосервисная услуга в Санкт-Петербурге.

Опытные автомеханики и автослесари компании «Maximum Security» решат данную задачу удивительно быстро и произведут замену радиатора кондиционера и прочих элементов системы охлаждения качественно, при этом стоимость наших услуг, без всяких сомнений, придется Вам по нраву. Взамен старых вышедших из строя механизмов и агрегатов в Ваш автомобиль установят новые, исправные запчасти, идеально подходящие к его марке и модели. Мы даем гарантию, как на монтируемые материалы и оборудование, так и на сами монтажные работы.

Популярные статьи  Ремонт глушителя своими руками: сварка, применение герметика или керамической ленты

Причины и признаки выхода автомобильного радиатора из строя

Главным назначением радиатора является поддержание оптимальной температуры двигателя, который сильно нагревается во время своей работы. Если этого не делать, то двигатель перегреется и выйдет из строя, вследствие деформации головки блока цилиндра и поломки кривошипно-шатунного механизма. Потому неисправный радиатор может стать причиной поломки двигателя и, далее, его дорогостоящего ремонта (вплоть до капитального).

Наиболее распространены две причины выхода радиаторов из строя:

  • Эксплуатационная (когда в системе охлаждения используется некачественная охлаждающая жидкость, забивающая патрубки и вызывающая их коррозию).
  • Механическая (когда вследствие ДТП или иных повреждений (например, естественного износа) нарушается целостность элементов радиатора и возникает утечка охлаждающей жидкости, резко снижающая эффективность работы всей системы).

Верными внешними признаками неисправности радиатора или других элементов охлаждающей системы авто служат следующие явления:

  • Течь (внутренняя или наружная) охлаждающей жидкости;
  • Переохлаждение (в зимнее время) или перегрев (летом) мотора.
Наименование работ Отечественные авто: Иномарки: Внедорожники,микроавтобусы
ЗАМЕНА:
— Термостата от 800 руб. от 1 500 руб. от 1 700 руб.
— Термомуфты от 1 000 руб. от 1 500 руб.
— Датчика температуры охлаждающей жидкости от 500 руб. 600 руб. от 800 руб.
— Помпы от 1 000 руб. от 2 400 руб. от 3 500 руб.
— Патрубка от 450 руб. от 800 руб. от 1 500 руб.
— Расширительного бачка от 400 руб. от 600 руб. от 1 500 руб.
— Радиатора охлаждения от 1 300 руб. от 2 000 руб. от 2 500 руб.
— Охлаждающей жидкости от 1 000 руб. от 1 000 руб. от 1 200 руб.
— Вентилятора охлаждения от 1 000 руб. от 1 500 руб. от 2 500 руб.

Устройство системы охлаждения авто

Вне зависимости от типа мотора (бензиновый или дизельный), он имеет систему охлаждения, устроенную по одному принципу. В неё входят следующие элементы и устройства:

  • Радиатор;
  • Термостат;
  • Вентилятор;
  • Водяной насос (помпа);
  • Патрубки;
  • И другие второстепенные детали.

Наиболее частыми сервисными процедурами по ремонту охладительной системы «движка» можно считать:

  • Замену охлаждающей жидкости (тосола) в системе;
  • Починку (пайку) и замену радиатора – цена, кстати, вполне приемлема;
  • Замену патрубков;
  • Замену печки (без которой в нашем климате элементарно не выжить;
  • Замену термостата.

Последний призван регулировать объем охладителя, проходящего через радиатор для обеспечения оптимальной температуры во всей системе. Чаще всего место его установки – между радиатором и так называемой «рубашкой охлаждения» мотора.

Кроме того, нередки обращения автолюбителей и по поводу замены решётки радиатора – более декоративной процедуры, нежели функциональной, хотя данный элемент также защищает моторный отсек от попадания ненужных загрязнений и влаги, обеспечивая при этом достаточный приток воздуха. Достаточно часто требуется заменить и водяную помпу в системе охлаждения, без которой мотор будет с завидной регулярностью «закипать» в пробках.

Преимущества обращения в «Maximum Security»

Почему Вам стоит привезти своего «железного коня» на такие процедуры, как замена радиатора печки или кондиционера, замена тосола и патрубков и другие манипуляции с системой охлаждения двигателя, именно в наши автосервисы?

Ответ прост: мы гарантируем максимальное качество работ и запчастей при конкурентоспособных по Петербургу ценах. Кроме того, мы работаем с автомобилями любых марок и моделей, включая:

  • ВАЗ 2110;
  • Опель;
  • Форд;
  • Ниссан;
  • Тойота;
  • И другие а/м.

Также мы заранее просчитаем и озвучим Вам стоимость замены радиатора печки или кондиционера, как и других ремонтных работ с системой охлаждения Вашего авто, и цена оказанных нами услуг не станет для Вас неприятной неожиданностью в момент оплаты – мы сделаем всё точно по оговорённой смете!

Какой выбрать радиатор двигателя и какой отопителя?

Автомобиль – сложное устройство, которое состоит из различных систем. Одной из них является (СО) система охлаждения силового агрегата. Если любая ее часть выйдет из строя, сразу же возникает целый ряд проблем. Главная — перегрев двигателя. Чаще всего это случается, потому что плохо работает радиатор.

В то же время каждый водитель хочет чувствовать себя комфортно в любое время года и особенно – зимой. Это предполагает создание теплых, уютных условий в салоне. Но часто, вследствие засорения данного автомобильного компонента, а также коррозийных процессов, радиатор отопителя ВАЗ 2110 выходит из строя и требует ремонта или замены.

Поэтому попробуем разобраться, какой лучше агрегат выбрать для двигателя и для печки, чтобы он прослужил долго и надежно. Подобное качественное устройство поможет в работе системы охлаждения в частности, и всего автомобиля — в целом.

Чаще всего, ремонт данного устройства требуется вследствие его не герметичности (протекания). На это влияет коррозией и, конечно, качество используемых при его изготовлении материалов. Чтобы данная автомобильная деталь прослужила дольше, за ней следует ухаживать. Грязь, пыль, листья загрязняют радиатор охлаждения ВАЗ 2110 и он начинает значительно хуже «выполнять свои обязанности».

Вследствие этого, как только начинается лето, лучше промыть его. Можно, конечно, почистить его от грязи своими руками (об этом ниже), а также можно посетить автомойку. Данные устройства различают по составу, а именно: алюминиевые и медные. Рассмотрим их более детально:

  • алюминиевые модели отличаются меньшей ценой и массой. Однако имеют они и недостатки. К ним относят меньшую теплопроводность и большую подверженность коррозии.
  • медные аналоги отличаются прочностью металла, долговечностью (они лучше противостоят коррозии). Также медь имеет более высокую теплопроводимость, а, соответственно, и высший КПД.

Хочется заметить, что часто фирмы производят радиаторы как для двигателя, так и для отопителя. Модель будет зависеть от того, какой объем силового агрегата. На 1,5л подойдет устройство (старого образца), а вот на мотор объемом 1,6л прекрасно подойдет тепловыводящая «деталь» от Приоры (это уже нового образца). Но перед покупкой нужно обязательно проверить, каким типом устройства (радиатором) комплектован ваш автомобиль.

Меняем радиатор охлаждения ВАЗ 2110 своими руками

Даже для людей, довольно далеких от техники, назначение радиатора охлаждения понятно – он отводит лишнее тепло от двигателя, тем самым не позволяя ему перегреваться и выходить из строя.

Однако проходит какое-то время, главнейшая деталь системы охлаждения может выйти из строя, попросту – потечь. Тогда возникает необходимость в замене радиатора охлаждения ВАЗ 2110, которую можно провести не только на СТО, но и самостоятельно своими руками.

Замена радиатора ВАЗ 2110 своими руками

Новый радиатор охлаждения двигателя

Устройство

Любой радиатор на автомобиле, независимо от его марки, состоит из:

  • Двух половинок (корпуса);
  • Патрубков;
  • Сердцевины;
  • Заливной пробки в верхней части радиатора, укомплектованной клапанами (один – впускной, другой – выпускной);
  • Сливного крана, в нижней половине корпуса.

Устройство (схема) системы охлаждения двигателя

Корпус, который чаще может быть изготовлен из алюминия, реже – медный, составляют два бачка (один сверху, другой – снизу) и примыкающие к ним патрубки, по которым охлаждающая жидкость циркулирует.

Сердцевина – это ряды латунных трубок, спаянных с ребрами охлаждения. Они находятся внутри корпуса.

Через заливную пробку жидкость охлаждения попадает в радиатор, через сливной кран, соответственно, при потребности, сливается.

Кроме того, к силовому агрегату для поддержания теплового режима относятся электровентилятор и термостат.

Причины перегрева двигателя

К причинам перегрева двигателя ВАЗ 2110, прежде всего следует отнести недостаточно эффективную работу системы охлаждения. Причинами могут быть:

  1. Засорились патрубки радиатора. Вещь, сегодня редко встречающаяся, и то – лишь при применении охлаждающей жидкости крайне низкого качества. В таком случае поможет их замена;
  2. Низкий уровень ОЖ из-за подтекания в местах крепления патрубков или же возникновения трещин в самих патрубках. Нужна замена крепежных деталей или патрубков;
  3. Загрязнение корпуса. Тут следует учесть маленькую деталь: за всей машиной, радиатором — в частности, требуется уход. Не следует ему позволять «обрастать» грязью, опавшими листьями, другим мусором. Из-за этого значительно снижается эффективность его работы;
  4. Потек радиатор. Необходимо его снять, чтобы уже по месту, величине течи, общей изношенности агрегата решить, нужен ему ремонт или замена.

Выбор модели

Для ВАЗ 2110 можно подобрать либо алюминиевый, либо медный радиаторы. В большой мере выбор зависит от того, какой результат вам нужен: экономия денег или долговечность, надежность.

Популярные статьи  Антидождь своими руками: два способа приготовления

Их недостатки и преимущества:

Алюминиевый. Легкий, сравнительно дешевый, цена зависит от производителя: — Luzar (2110-8101060) – около 1000 рублей; — Прамо (2110-1301012) – в розницу примерно 1600 рублей. Зато у него мешая теплопроводность, он хуже охлаждает двигатель. К тому же подвержен довольно быстрой коррозии, для того чтобы он потек, требуется меньше времени;

Алюминиевый радиатор охлаждения

Замена радиатора ВАЗ 2110 своими руками

Медный радиатор охлаждения с увеличенным на 40% КПД

Демонтаж и установка

Чтобы своими руками снять радиатор охлаждения с ВАЗ 2110, необходимо:

  1. Слить ОЖ через нижнюю пробку;
  2. Снять аккумулятор, поскольку он мешает;
  3. На инжекторном ВАЗ 2110 необходимо также снятие воздушного фильтра;
  4. Верхнее крепление к раме необходимо разобрать, одновременно освободив вентилятор;
  5. Снять электрический вентилятор;
  6. Снять два шланга – на подвод/отвод пара;
  7. Наклонить радиатор в сторону двигателя и снять.

То есть, снятие производится довольно просто. Теперь, если радиатор потек незначительно, при этом не сильно поврежден коррозией, можно его отремонтировать. В противном случае – заменить. При выборе нового радиатора на ВАЗ 2110 обязательно учитывайте модель ранее установленного, чтобы новый подошел идеально.

При установке проследите, чтобы резиновые подушки, на которые опирается корпус нижней частью, крепко вошли в отверстия на поперечине.

Далее нужно залить ОЖ (можно использовать старую, профильтровав ее), после чего заводить двигатель.

Причины и пути устранения утечки

Важно следить за уровнем хладагента в системе. Для этого в расширительном бачке есть специальные отметки

Если уровень постоянно падает и приходится доливать жидкость, то система негерметична. Надо искать причину и побыстрее устранить её. Рассмотрим основные причины появления протекания и способы решения проблемы:

  1. Если радиатор имеет горловину, то необходимо проверить крышку. Охлаждающая жидкость нагревается до 120 градусов Цельсия и циркулирует в системе под высоким давлением. Если крышка не способна удерживать давление, то антифриз испаряется из теплообменника и уровень падает. Эта проблема решается путём замены крышки на новую.

    Одна из причин утечки антифриза — это плохая герметичность крышки радиатора

  2. Вторая причина вытекания антифриза – износ резиновых патрубков. Проверьте места соединения с радиатором. Если есть следы вытекания охлаждающей жидкости, то замените патрубки и хомуты.
  3. Самая неприятная поломка – это появление течи в самом радиаторе. Она возникает в результате механического удара, физического износа или из-за использования антифриза низкого качества.

    Большое отверстие в радиаторе заметно, через него идёт густой пар и брызгает антифриз

    Обнаружить большое отверстие не составит труда – из него будет валить горячий пар. Устранить такой дефект в дороге сложно. Доберитесь побыстрее до ближайшей станции техобслуживания и проведите ремонт или замену теплообменника. В любом случае предстоит демонтаж старого радиатора и его осмотр. Некоторые мастера умеют заваривать отверстия. Если радиатор изготовлен из меди или латуни, то он поддаётся пайке. Алюминиевый ремонтируют с помощью аргоновой сварки.

    Теплообменник из меди или латуни поддаётся пайке при помощи мощного паяльника. Алюминиевый радиатор заваривают с помощью аргоновой сварки

    Как показывает опыт, такой ремонт редко удаётся провести качественно, и уже через несколько месяцев автовладелец вынужден поменять радиатор на новый.

    Обнаружить небольшую течь сложнее, но в поиске поможет сам антифриз. В его химическом составе содержится краситель, который подсвечивается в ультрафиолетовом свете. Достаточно посветить на радиатор специальной лампой и увидите места протекания охлаждающей жидкости.

    Обнаруженный дефект в условиях гаража устраняют с помощью холодной сварки. Это двухкомпонентная эпоксидная смола. Приготовленный состав похож на пластилин и его наносят на обнаруженный дефект. Предварительно зачищают поверхность: удаляют грязь, масло и пыль. Через 15-30 минут сварка затвердевает и течь устранена.

    Двухкомпонентная эпоксидная смола помогает устранить течь радиатора в гаражных условиях

    Есть мнение, что устранить небольшую течь можно народными способами, например, с помощью сухой горчицы. Этот продукт добавляют в радиатор, под действием температуры частицы увеличиваются в размере, разносятся по системе и где есть течь собой закрывают отверстие. Помните, что с устранением дефекта инородные вещества забивают и всю систему: каналы двигателя, соты радиатора. Не применяйте народные способы. Найдите другой вариант добраться до сервисной станции или используйте герметик для радиатора.

Выбор модели

Для ВАЗ 2110 можно подобрать либо алюминиевый, либо медный радиаторы. В большой мере выбор зависит от того, какой результат вам нужен: экономия денег или долговечность, надежность.

Их недостатки и преимущества:

  • Алюминиевый. Легкий, сравнительно дешевый, цена зависит от производителя: — Luzar (2110-8101060) – около 1000 рублей; — Прамо (2110-1301012) – в розницу примерно 1600 рублей. Зато у него мешая теплопроводность, он хуже охлаждает двигатель. К тому же подвержен довольно быстрой коррозии, для того чтобы он потек, требуется меньше времени; Алюминиевый радиатор охлаждения
  • Медный. Он тяжелее, значительно эффективнее по своим охлаждающим характеристикам, дольше служит, поскольку медный корпус менее расположен к коррозии. Чтобы он потек, требуется чаще всего механическое воздействие (удар и т.п.). Недостаток – цена его выше, около 5000 рублей, за двухрядный, с повышенным на 40% КПД. Медный радиатор охлаждения с увеличенным на 40% КПД

Замена радиатора ВАЗ 2110

Из данной статьи вы узнаете, как заменить радиатор ВАЗ 2110. Раньше я думал, что радиатор – это вещь чуть ли не вечная, пока не столкнулся с тем, что на моей ВАЗ 2110 2011 года выпуска потек радиатор. Тем более потек не тонкой струйкой, а можно сказать водопадом. После съема радиатора оказалось, что лопнула алюминиевая трубка, которая идет через соты.

Замена радиатора ВАЗ 2110 своими руками

Но не спешите, увидев потеки тосола под авто сразу же бежать за новым радиатором. Так как зачастую проблема может быть куда проще, а именно: лопнул патрубок охлаждающей системы, попустился хомут на одном из патрубков или же проблема в бачке охлаждающей жидкости.

Итак, если же случилось, что из-под капота капает тосол, а понять – что это тосол можно по запаху, вкусу и цвету. Первым делом определяемся в чем проблема. Для этого нам понадобится яма или эстакада.

И смотрим, где видны потеки тосола. Осматриваем все патрубки и места их соединений.

Если же все патрубки, хомуты и бачек целы, то скорей всего проблема в радиаторе. Если тосола вытекло много, то для проверки можно в бачек охлаждающей жидкости долить воды, с жидкостью для промывки радиаторов. Воды – это чтобы не тратится на тосол, так как он все-равно вытечет.

А жидкость для промывки нужна для того, чтобы головка двигателя не взялась ржавчиной. И теперь, когда долили уровень охлаждающей жидкости – следим за тем, откуда течет. Если же опасения подтвердились и проблема в радиаторе, то приобретаем новый радиатор, если конечно не хотите просто запаять старый.

Когда новый радиатор куплен, приступаем к демонтажу старого.

  1. Сначала, сливаем весь тосол с радиатора, для этого откручиваем сливную пробку радиатора, на ВАЗ 2110 она находится снизу с левой стороны – если смотреть на авто спереди. Аккуратно, если авто до этого было прогрето, то температура охлаждающей жидкости велика, не обожгитесь.

Замена радиатора ВАЗ 2110 своими руками

  1. Сливаем остатки тосола с блока двигателя, для этого откручиваем сливную пробку ключом «на 13».

Замена радиатора ВАЗ 2110 своими руками

  1. Отключаем клемму идущую на вентилятор охлаждения радиатора.

Замена радиатора ВАЗ 2110 своими руками

  1. Откручиваем болты крепления радиатора.

Замена радиатора ВАЗ 2110 своими руками

  1. Откручиваем нижнюю гайку крепления радиатора ВАЗ 2110.

Замена радиатора ВАЗ 2110 своими руками

  1. Достаем вентилятор вверх…

Замена радиатора ВАЗ 2110 своими руками

  1. Откручиваем хомуты патрубков от радиатора. И откидываем от него патрубки.

Замена радиатора ВАЗ 2110 своими руками

  1. Наклоняем немного радиатор на двигатель и вынимаем его вверх.

Замена радиатора ВАЗ 2110 своими руками

Не потеряйте резиновые подушки, на которые садится радиатор. Установка нового радиатора ВАЗ 2110 происходит в обратном порядке. Когда установите радиатор, залейте охлаждающую жидкость. Заведите авто и дайте прогреться. Если уровень тосола упадет, долейте до нормы.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
