Датчик давления масла: принцип работы и как проверить

Содержание

Что же означает низкое давление масла

Для правильной смазки, охлаждения и очистки важных компонентов, таких как подшипники коленвала и распределительного вала, поршни и другие движущиеся детали, в системе смазки должен быть достаточный поток масла и давление. Вместе они позволяют смазывать компоненты под крышкой клапана в верхней части двигателя.

Для этого масляный насос должен проталкивать масло через узкие зазоры под подшипники. Именно эти узкие проходы создают давление в системе, потому что они ограничивают скорость потока смазывающего вещества. Чем быстрее работает двигатель, тем выше скорость потока масла и тем выше давление.

Однако слишком сильное давление может повредить компоненты двигателя. Предохранительный клапан рядом с масляным насосом открывается, когда давление достигает заданного значения, обычно между 45 и 75 фунт / кв.дюйм, позволяя дополнительному маслу стечь обратно в поддон.

Однако, когда система смазки не может поддерживать надлежащий поток масла или когда давление не должно падать, компоненты двигателя будут нуждаться в столь необходимом масле.

Использование масла с неправильной вязкостью для применения приведет к нарушению давления в системе.

Из чего состоит датчик давления масла и как он работает

На рисунке схематически показан ДДМ в разрезе, где

  1. Центральный разъем. К нему подключается провод от контрольной лампы давления масла на щитке приборов автомобиля;
  2. Пружина;
  3. Корпус датчика с резьбовой частью. Последняя вкручивается в блок цилиндров двигателя;
  4. Неподвижный контакт. Он припаян к корпусу ДДМ, является «массой» или «землей» для электрической цепи;
  5. Плюсовой контакт. Он соединен с подпружиненным подвижным элементом датчика;
  6. Подвижный элемент;
  7. Мембрана;
  8. Отверстие, через которое попадает масло из системы смазки мотора.

Принцип работы

В системе смазки создается давление. Оно через отверстие «8» передается на мембрану «7». Она в свою очередь давит на подпружиненный подвижный элемент «6». За счет воздействия мембраны он преодолевает сопротивление пружины «2» и поднимается.

Контакт, размещенный на его корпусе «5», «отходит» от неподвижного контакта «4». Цепь размыкается, контрольная лампа на панели приборов гаснет.

При понижении давления на смазку, воздействие масла на мембрану ослабевает. Подвижный элемент, за счет пружины опускается вниз. Контакты между ним и корпусом датчика замыкаются. «Масленка» на щитке приборов загорается.

Зная принцип работы и устройство датчика давления масла, можно легко протестировать его своими руками. Рассмотрим возможные способы.

Конструкция датчиков

Изначально следует установить, что сенсоры бывают двух типов.

  1. Механические – преимущественно устанавливаются на старых авто, типа ВАЗ, ЗАЗ, классические иномарки. Простейшая конструкция обеспечивает достаточную надежность и точность показателей.
  2. Электронные. Современные системы, основанные на изгибе мембраны, выключающей размыкатель сигнальной лампы. Когда давление возрастает, индикатор на приборке гаснет.

Непосредственно механические датчики являются более точными. Здесь применяется принцип растяжения проводника. Следовательно, сенсор может показывать точное давление внутри системы. Электронный прибор менее подвержен износу, но точность его измерения нулевая – датчик только показывает наличие установленного давления внутри системы.

Датчик давления масла — разновидности

Существует два вида ДДМ: механический и электронный.

Датчик давления масла: принцип работы и как проверить

Механический датчик имеет сложное устройство и состоит из: корпуса, мембраны, ползунка, толкателя и нихромовой обмотки. Его принцип работы примерно следующий. В том, что информация на стрелочный указатель давления масла на панели приборов поступает, в зависимости от положения ползунка. Моторное масло под давлением давит на мембрану, которая в свою очередь приводит в движение толкатель. Далее механизм изменения сопротивления получает измененный сигнал, после чего передает его на пластину с нихромовой обмоткой, который уже отображает информацию на панели приборов, перемещая стрелку по градуированной шкале.

Датчик давления масла: принцип работы и как проверить

Электронный датчик давления еще называют аварийным. У него более простое устройство, и он либо работает, либо нет. Такой датчик сигнализирует о проблемах с давлением в масляной системе только в критических ситуациях. В то время как механический ДДМ точно измеряет давление в системе и передает данные на градуированную шкалу, расположенную на приборной панели. Некоторые производители авто используют сразу два этих типа датчиков, что позволяет повысить контроль давления и удобство для водителей. Технически, датчик представляет собой мембрану и толкатель с контактами, которые расположены в корпусе. Электронный ДДМ питается от электросети и посылает данные в электронный блок управления.

Когда мотор не работает мембрана датчика выпрямлена, контакты замкнуты. Когда мотор запускается лампочка на приборной панели горит, поскольку давление масла недостаточное. После нескольких секунд работы мотора образуется правильное давление, оно воздействует на мембрану, которая в свою очередь передвигает толкатель, который размыкает контакты, в результате лампочка гаснет. Мотор останавливается, и лампочка давления загорается вновь, так как давление в системе падает и контакты замыкаются. Есть правда и другие причины, когда может загораться лампочка давления масла, во-первых, проблемы в масляной системе, и во-вторых неисправность самого датчика.

Самостоятельно меняем датчик давления масла на автомобилях «Чери»

Датчик давления масла: принцип работы и как проверить

Исправность системы смазки двигателя имеет первостепенное значение для беспроблемной эксплуатации любого автомобиля.

Не являются в этом отношении исключением и машины «Чери Амулет», «Чери Тигго» и «Чери Фора».

Мониторинг системы смазки осуществляется с помощью датчика давления масла, который в критических ситуациях подаёт сигнал на приборную панель — загорается лампочка в форме маслёнки.

Игнорировать такую ситуацию нельзя ни в коем случае.

Особенности ДДМ на автомобилях «Чери»

Величина «нормального» давление моторного масла зависит от многих факторов — от типа двигателя (бензиновый или дизельный) и его мощности, от количества цилиндров и клапанов и т. д.

Ситуация усугубляется ещё тем, что на автомобилях «Чери Амулет», «Чери Тигго» и «Чери Фора» отсутствует встроенный стрелочный указатель давления масла.

На приборной панели есть лишь аварийная лампочка, которая загорается при резком падении давления в системе.

Поэтому для определения величины давления масла к двигателю следует подключать манометр, а оптимальное значение показателей можно найти в руководстве по эксплуатации этих авто.

Для автомобилей семейства «Чери» на холостом ходу давление не должно превышать 2 бар, а на повышенных оборотах — не выходить за рамки интервала 4,5 — 6,5 бар.

Расположение устройства

В автомобилях семейства «Чери» датчик давления масла (ДДМ) установлен в специальное гнездо на масляной магистрали.

Эта магистраль, в свою очередь, расположена в блоке цилиндров, с правой стороны (если смотреть со стороны открытого капота) над впускным коллектором.

Расположение у него довольно неудобное, однако он окрашен в синий цвет и перепутать его с другими деталями невозможно.

Датчик давления масла: принцип работы и как проверить

ДДМ автомобилей «Чери» окрашен в синий цвет

Диагностика ДДМ

На автомобилях могут быть установлены устройства двух типов:

  • аварийный аналоговый;
  • цифровой.

Второй тип обычно устанавливается на дорогие автомобили.

Он, в отличие от аварийных датчиков, не только провоцирует загорание сигнальной лампы, но и транслирует показатели давления на приборную панель.

На машинах семейства «Чери» установлены аналоговые устройства.

Датчик давления масла: принцип работы и как проверить

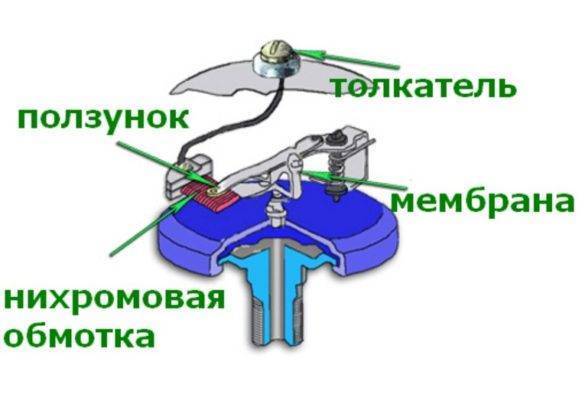

В датчике масло оказывает давление на мембрану, связанную с ползунком

В корпусе датчика находится ползунок, который перемещается по нихромовой обмотке.

Масло оказывает давление на мембрану, связанную с ползунком.

Популярные статьи  Какое масло залить в Приору: моторное масло для 16-и клапанного двигателя

Увеличение давления смещает ползунок и повышает электрическое сопротивление обмотки.

При проверке работоспособности ДДМ делается несколько замеров сопротивления датчика.

Полученные значения сопоставляются с показаниями подключённого к устройству манометра.

Порядок проведения диагностики

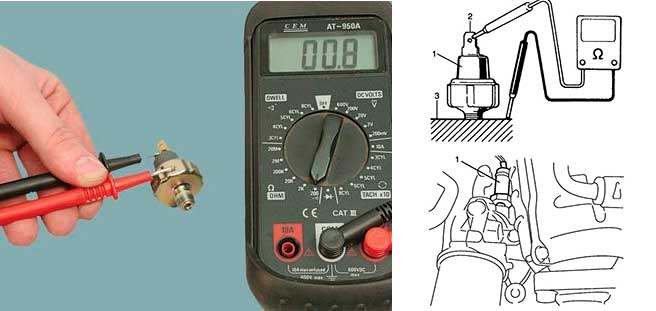

  1. Датчик снимается с автомобиля, к его контактам подсоединяются два провода.

Датчик давления масла: принцип работы и как проверить

К контактам датчика подсоединяются провода

Датчик давления масла: принцип работы и как проверить

К контактам манометра подключаются провода с датчика и мультиметр

Датчик давления масла: принцип работы и как проверить

Соединение шланга насоса и датчика должно быть герметичным

Видео: проверка работоспособности датчика

Замена ДДМ

  1. Открывается капот автомобиля, с датчика руками снимается контактный провод.

Датчик давления масла: принцип работы и как проверить

Контактный провод с датчика давления масла автомобиля «Чери» снимается вручную

Датчик давления масла: принцип работы и как проверить

ДДМ автомобиля «Чери» выкручивается рожковым ключом на 24

Полезные советы

  1. Перед началом работ рожковым ключом на 19 можно открутить и снять впускной коллектор, под которым находится ДДМ. Это заметно облегчит доступ к устройству.
  2. При установке нового датчика в гнездо масляной магистрали не следует прилагать слишком больших усилий. Резьба в этом гнезде легко срывается.
  3. Если механизм «прикипел» к гнезду настолько сильно, что вывернуть его ключом не удаётся, следует обильно обработать место соединения средством WD40 и подождать около 20 минут.
  4. Следует иметь в виду, что на автомобилях «Чери Тигго», выпущенных до 2008 года, ДДМ имеет левую резьбу, то есть выкручивается по часовой стрелке.

Таким образом, проверить работоспособность и поменять датчик давления масла на автомобилях семейства «Чери» сможет даже неопытный автолюбитель.

Своевременно проведённая замена ДДМ избавит вас об гораздо более серьёзных проблем.

И не забывайте следить за лампочкой в форме маслёнки на приборной панели. Удачи на дорогах!

Каким должно быть мое давление масла

Нормальное давление может незначительно отличаться в зависимости от модели автомобиля.

Когда будет правильное, вы увидите стрелку на манометре примерно в середине шкалы и не увидите, как загорается сигнальная лампа низкого давления.

Когда ваш двигатель имеет рабочую температуру, типичное давление в системе может падать в диапазоне от 20 до 30 фунтов на квадратный дюйм на холостом ходу (от 140 до 200 кПа ) и от 45 до 70 фунтов на квадратный дюйм (от 310 до 482 кПа ) на скорости движения.

Датчик давления масла: принцип работы и как проверить

Точные технические характеристики см. В руководстве по ремонту автомобиля для вашей конкретной марки и модели. Если у вас нет руководства, вы можете получить недорогую, вторичную копию от Amazon или поискать в Google. Руководства Haynes(получите руководство для вашей точной модели и года выпуска) содержат пошаговые процедуры для многих задач по техническому обслуживанию, ремонту и устранению неполадок. Таким образом, руководство окупается после первого технического обслуживания.

Как проверить исправность работы датчика давления масла

В норме аварийная «масленка» загорается сразу после включения зажигания, и потухает практически сразу после того, как вы заведете машину. Когда значок ведет себя иначе, это повод проверить ваше авто на исправность:

  • Если лампочка вообще не зажглась, у вас проблемы с датчиком.
  • Если она не гаснет даже после запуска мотора, скорее всего перегрето масло. Но если после подачи газа, сигнализатор перестает светиться, значит все нормально и ничего делать не нужно.
  • Если даже после подачи газа, значок показывает сработку, или – то же самое происходит во время движения, будьте осторожны. Это может говорить о том, что упал уровень смазочной жидкости. Или причиной сигнала может быть неисправность электропроводки или самого индикатора.

Вид поломки сигнализатора зависит от его типа – электронный или механический.

В первом случае обычно достаточно проверить состояние провода подведенного к датчику и качество их соединения. Частой проблемой, вызывающей нарушение в работе системы, является коррозия контактов устройства, из-за чего на него не подается напряжение. Если неисправна контрольная лампа, то индикация состояния также невозможна.

Поводом для сработки механического прибора может стать засор шланга или трубки, по которой подается смазочная жидкость.

Следует учитывать и возможность поломки самого механизма.

Если вы подозреваете поломку датчика, его можно заменить на аналогичный заведомо исправный прибор или на манометр. При запуске двигателя нужно посмотреть показания на шкале манометра. Если они не нулевые, значит дело в сигнализаторе, и серьёзного ремонта скорее всего не требуется.

Как проверить работоспособность аварийного датчика давления масла

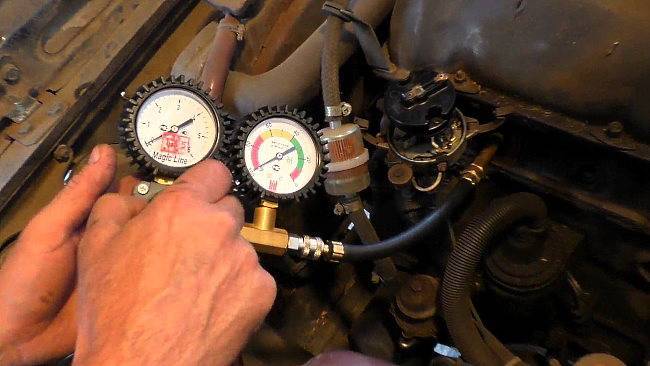

Для этого вам понадобится насос с манометром и мультиметр. Данный процесс можно разбить на следующие этапы:

  • Демонтируйте сигнализатор.
  • Включите мультиметр в режим проверки электропроводки на обрыв и подключите его к устройству. Измерительный прибор должен показывать нулевое сопротивление.
  • Ничего не отключая, подсоедините насос к устройству индикации и подайте минимальное давление. В этот момент мультиметр должен показывать, что цепь разомкнута.

На этом видео вы можете увидеть как проходит процесс проверки аварийного индикатора.

Как проверить исправность дополнительного датчика

Чтобы провести диагностику, возьмите небольшой резиновый шланг и насос с манометром:

Для этой проверки вам также потребуется снять сигнализатор вместе с его стрелочным указателем.
Подключите насос при помощи резинового шланга

Важно соблюдать герметичность соединения.
Подавайте давление, контролируя его значение по манометру. Составьте таблицу показаний сигнализатора и манометра

Сравните ее с данными об идеальных значениях, соответствующими вашему автомобилю.

Если вы собираетесь устанавливать индикатор уже бывший в употреблении, перед монтажом его стоит проверить на герметичность при помощи мыльного раствора. Устройство нужно герметично подключить к насосу. Смочить завальцованные стыки на датчике и подать давление. Если в корпусе есть отверстия, то в их месте мыльный раствор будет пениться.

Нашей статье мы рассказали вам о важности поддержания давления в масляной системе и датчиках, позволяющих определить состояние этого параметра. Следуйте нашим советам, будьте внимательны к показаниям приборов, используйте надежные детали и комплектующие, применяйте качественные, правильно подобранные масла, и ваш автомобиль прослужит долго

На панели приборов есть лампочка, которая сигнализирует об аварийном давлении масла в двигателе. Когда она загорается это явный признак неисправности. Расскажем что делать, если загорается лампа давления масла и как устранить неисправность.

Контрольная лампочка масла может загореться по двум различных причинам: либо низкое давление масла, либо низкий уровень масла. А вот что конкретно означает загоревшаяся на приборной панели лампочка масла, поможет выяснить только инструкция по эксплуатации. Поможет нам тот факт, что, как правило, бюджетные автомобили не имеют индикатора низкого уровня масла, а только низкого давления масла.

Руководство по проверке ДДМ

Как правильно проверить датчик давления масла? Варианты диагностики различаются в зависимости от типа регулятора.

Диагностика электронного датчика

Чтобы произвести диагностику электронного ДДМ двигателя, вам понадобится мультиметр, а также насос, при этом желательно, чтобы насос был оборудован манометром. Перед тем, как приступить к диагностике, необходимо демонтировать ДДМ с автомобиля, после чего активировать мультиметр в режим проверки электропроводки на обрыв. ДДМ двигателя нужно соединить с насосом, а также подключить к нему мультиметр

Использование манометра в данном случае очень важно, поскольку с его помощью вы сможете регулировать параметр давления и не дать лишнего, в противном случае регулятор может просто сломаться (автор видео — СамоделTV)

Итак, подключив насос с манометром и мультиметр к регулятору, необходимо убедиться в том, что на шкале прибора стрелка находится на нуле. После этих действий нужно подать минимальное давление от самого насоса, в итоге, если ДДМ двигателя является рабочим, его мембрана согнется и начнет двигать толкатель. Соответственно, в результате цепь должна разомкнуться, что поспособствует к отклонению стрелки на приборе, а именно — в сторону бесконечности. Для того, чтобы не сомневаться в работоспособности регулятора, можно попробовать дать максимальное давление (вернее, максимально приближенное к этому показателю).

Диагностика механического ДДМ

Что касается диагностики механического регулятора, то в целом эта процедура схожа с вышеописанной, однако здесь есть некоторые различия. В первую очередь, для получения более точных результатов, вам понадобится насос, также оборудованный манометром и резиновый шланг (небольшой). Чтобы произвести проверку, ДДМ необходимо демонтировать с мотора вместе со стрелочной шкалой. Необходимо установить и поставить насос к регулятору таким образом, чтобы место соединения было наиболее герметичным. В том случае, если вы уверены в том, что в результате установки соединение элементов герметичное, можно приступать к проверке (автор видео — Кирилл Збруенко).

Популярные статьи  Как сделать автоодеяло самому в домашних условиях

Суть диагностики заключается в подаче воздуха насосом через ДДМ, при этом параметр давления, которое должно быть разным, нужно контролировать по манометру. Когда подается максимальный и минимальный параметры, полученные показатели необходимо записать, при этом фиксируя уровень сопротивления. После того, когда будут зафиксированы несколько показателей, их необходимо сравнить с таблицей, в которой указаны оптимальные значения. Эти значения указаны в сервисном мануале, писать о них мы не будем, поскольку они различаются в зависимости от модели транспортного средства.

Работа стрелочного указателя

На многих старых автомобилях, эксплуатирующихся в странах бывшего СССР, устанавливались приборы с указателем конкретного давления смазки в каналах силового агрегата. Данная схема не связана с индикатором, хотя тоже представляет собой ряд последовательно соединенных элементов:

  • масляный датчик с реостатом;
  • стрелочный прибор – указатель давления;
  • замок зажигания;
  • источник электропитания.

Ключевым элементом схемы является реостатный измеритель давления. Устройство датчика выглядит следующим образом: внутри корпуса тоже установлена мембрана с толкателем, перемещающим ползунок по виткам переменного резистора – реостата. Как это работает:

  1. При включенном зажигании и неработающем двигателе сопротивление резистора максимально, а ток в электрической цепи небольшой. В результате стрелка электромагнитного указателя не отклоняется от нуля.
  2. После запуска силового агрегата смазка давит на мембрану, толкатель перемещает ползунок на несколько витков реостата. Сопротивление элемента снижается, ток в цепи возрастает и стрелка показывает величину давления на холостых оборотах двигателя.
  3. В режиме езды напор масла максимально сдвигает мембрану и толкатель, сопротивление падает до минимума. Стрелка под воздействием силы тока указывает рабочее давление.

В показывающем приборе также задействована лампа подсветки, включаемая вместе с габаритными огнями.

Одновременная работа двух систем – стрелочной и индикаторной – позволяет быстро выявить неполадку одного из датчиков. Если вдруг загорелась лампочка, но стрелка показывает нормальное давление смазки, водитель может спокойно ехать в гараж и разбираться, почему не работает индикатор. Существенный недостаток датчика с указателем – большая погрешность, отклонения достигают 0,5–1 Бар.

Проверка электронного датчика

Электрическую систему пользователи часто проверяют двумя методами.

Проверка через ЭБУ

Здесь следует подключить к машине компьютер и считать возможные ошибки. Качественная диагностика поможет с точностью определить, что проблема скрывается именно здесь. Благодаря наличию разных кодов неисправностей, система точно укажет, в каком конкретном месте находится проблема.

Проверка мультиметром

Процедура подходит только для электронных ДДМ, используемых на современных авто. Для механики подобные действия не подойдут.

Настроить мультиметр на режим прозвонки.
Подключить к чувствительной зоне сенсора насос

Важно добиться герметичности соединения.
Подключить прозвонку к выводам датчика, соблюдая полярность.
Далее потребуется надуть насосом давление в 1-1,5 Бар, что будет соответствовать рабочему давлению внутри картера мотора.
Если все нормально, цепь прибора будет разомкнута и это отобразится на дисплее.. Прозвонку можно соорудить и самостоятельно из лампочки, батарейки и двух проводков

Последовательность действий и результат проверки будет аналогичным

Прозвонку можно соорудить и самостоятельно из лампочки, батарейки и двух проводков. Последовательность действий и результат проверки будет аналогичным.

Проверка и ремонт

Если Вам нужно проверить устройство, то возьмите небольшой отрезок резинового шланга. К нему, с одной стороны, приделывается специальный переходник, который соответствует диаметру выхода насоса, а с другой – датчик аварийного давления машинного масла. Начинаем при помощи насоса создавать искусственное давление. Обязательно фиксируйте данные отношения давление/сопротивление. Если показания датчика и его характеристики совпадают, то прибор исправен.

Есть еще один способ, как проверить датчик. Нужно поместить его в пенный раствор, с большим количеством мыла. Немного подержав там датчик. Выньте его и подключите к насосу. Нагнетайте при помощи насосной установки давление в приборе. Если из сфальцованных стыков пойдут пузыри – устройство непригодно и пропускает масло.

Но если Вы убедились в неисправности, необходимо заменить извещатель. Датчик аварийного давления масла у восьми клапанного двигателя находится с правой стороны от мотора, а у шестнадцати клапанного – с левой. Место его расположения может меняться в зависимости от модели и марки автомобиля. Чтобы его снять, воспользуйтесь нашей инструкцией:

  1. Отключите от датчика провод, идущий на приборную панель;
  2. Под датчиком расположена резьба, поэтому аккуратно выкрутите его гаечным ключом. Если она сорвана, то постарайтесь снять его при помощи пассатижей;
  3. После нужно просто вынуть датчик из отверстия.

Сразу же осмотрите уплотнительное кольцо из алюминия. Именно оно может служить причиной протекания масла. В зависимости от результатов диагностики, Вам нужно будет купить или новый датчик, или заменить уплотнитель. Процесс установки нового прибора является противоположным снятию. Обязательно проверьте прочность соединения контрольной лампы и датчика аварийного сигнала масла. При этом способ снятия и подключения во многом зависит от того, какая марка у сигнализатора и модель у автомобиля.

Фото – замена аварийного датчика давления масла

Иногда проблема может крыться в способе установке датчика. Так, например, Лендкрузер Дизель известен тем, что там прибор может «проваливаться» в поддон, из-за чего давать неверные показания. Иногда окислилась схема или просто оборвался провод компьютерного управления извещателем. Также если датчик криво стоит, то он может неправильно измерять уровень давления из-за деформации мембраны.

Цена датчика варьируется от нескольких сотен на бывший в употреблении до нескольких тысяч рублей (например, на эксклюзивные устройства). Желательно консультироваться с продавцом перед покупкой устройства, т. к

очень важно, чтобы оно подошло именно Вашему авто

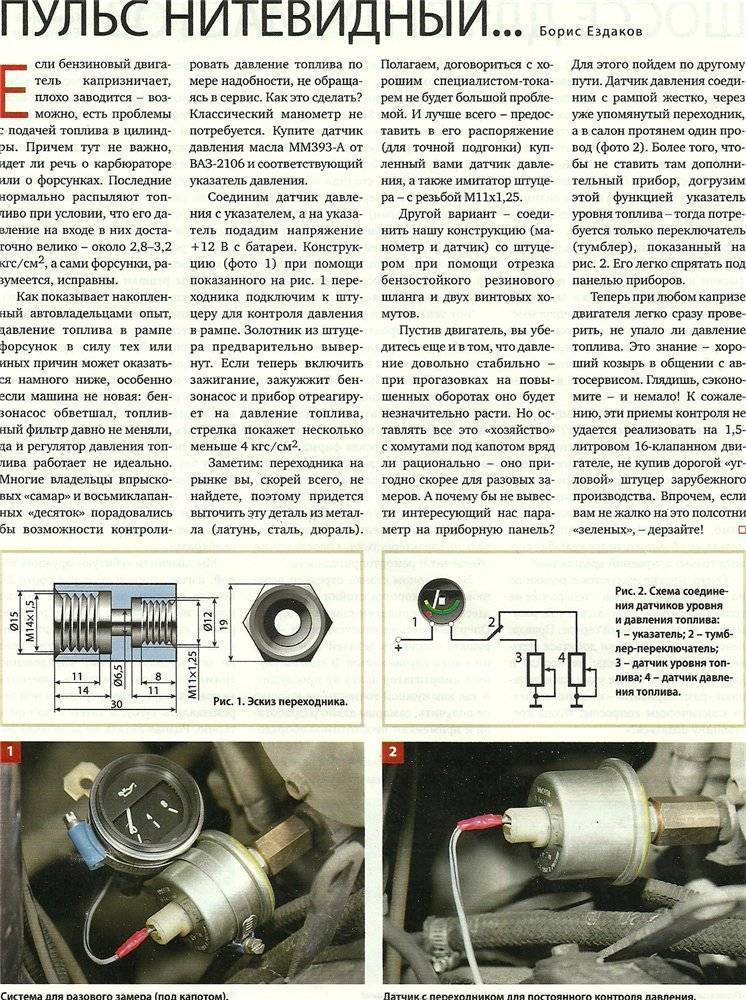

Подключение выносного датчика давления масла

Во многих современных автомобилях установлен лишь аварийный. Для тех водителей, которые предпочитают только рулить, отдавая техобслуживание в руки профессионалов СТО, этого вполне достаточно.

Однако многие автолюбители хотят более точных сведений о здоровье железного коня и дополняют систему смазки двигателя выносным датчиком давления.

Для этого используют как механические, так и электрические датчики давления. В первом случае нет никаких проводов. Измерительный прибор в салоне — это аналог электрического датчика и указателя давления «в одном флаконе»: обычный механический манометр, который подключают к масляной магистрали с помощью шланга высокого давления.

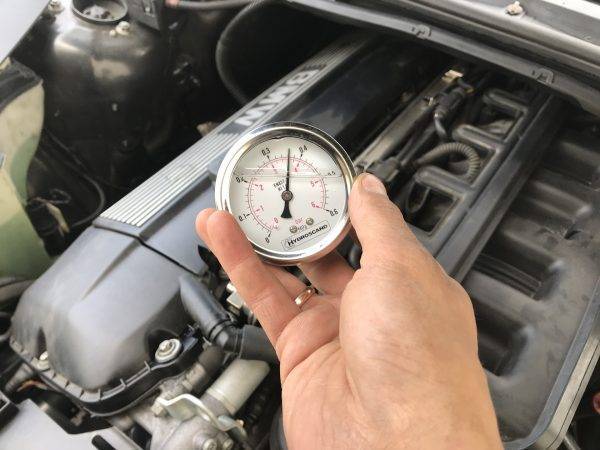

Многие автолюбители ценят механические манометры за точность показаний и надёжность. Если электрические датчики эксплуатируются в трудных условиях подкапотного пространства и довольно часто выходят из строя, то установленный в салоне автомобиля простой механический прибор прослужит долго.

Датчик давления масла: принцип работы и как проверить

Механические манометры ценят за точность показаний и надёжность

Плата за точность показаний — шланг высокого давления. Он дороже проводов, его труднее провести в салон. Если шланг не выдержит давления — всё пространство вокруг повреждённого участка может быть залито горячим маслом.

Датчик давления масла: принцип работы и как проверить

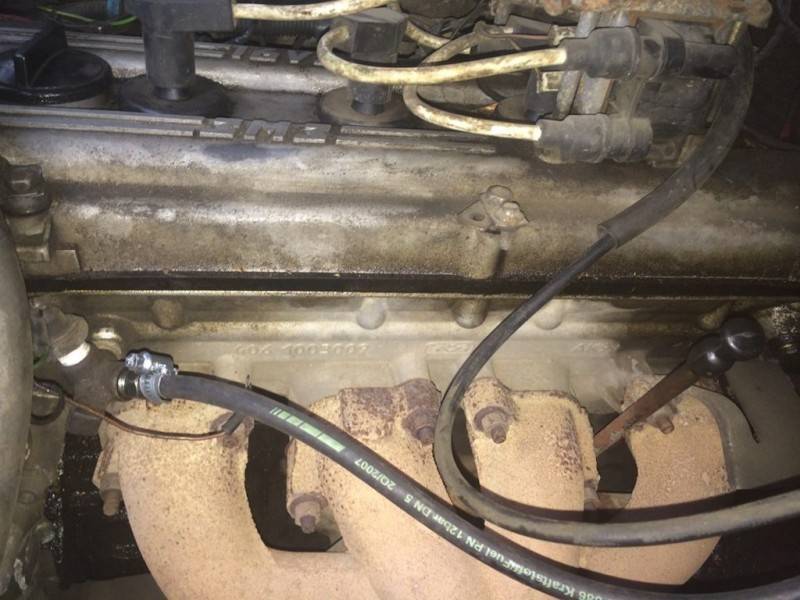

Шланг высокого давления дороже проводов, его труднее провести в салон автомобиля

Универсальные электрические комплекты дополнительного контроля давления масла состоят как минимум из собственно датчика и стрелочного или цифрового измерительного прибора — указателя давления.

Датчик давления масла: принцип работы и как проверить

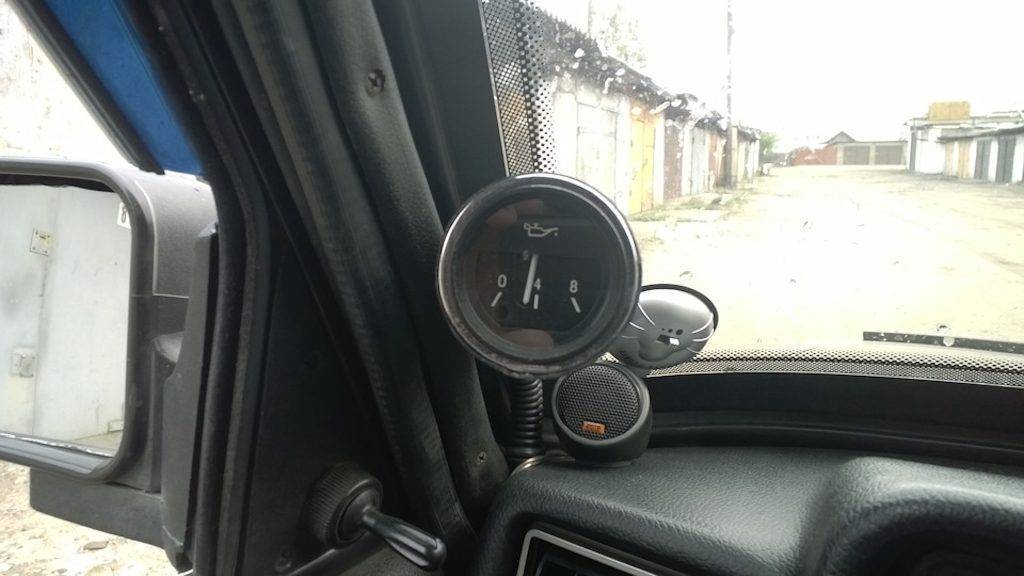

Выносной указатель устанавливают на торпедо или в другом подходящем месте

Указатель устанавливают в салоне автомобиля на торпедо или в другом подходящем месте.

Датчик давления масла: принцип работы и как проверить

Переходник под фильтр используют для установки контрольного датчика давления масла

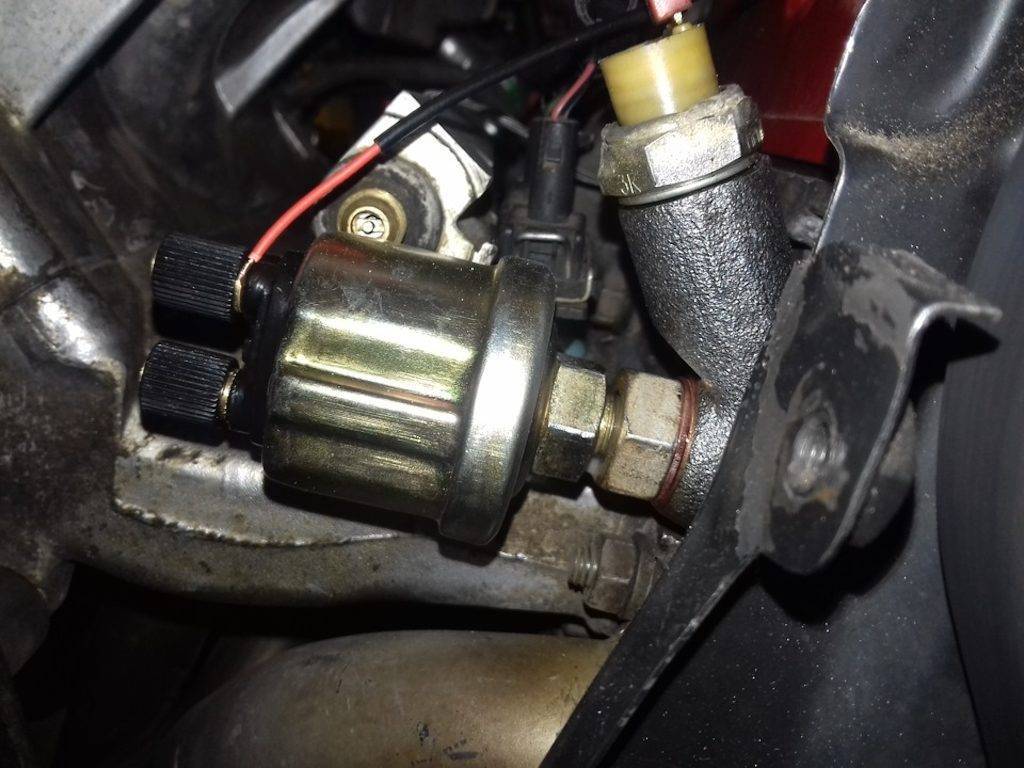

Контрольный датчик подключают к масляной магистрали одним из способов. Либо с помощью подставки-переходника под масляный фильтр, либо параллельно аварийному датчику, используя тройник.

Датчик давления масла: принцип работы и как проверить

С помощью тройника аварийный и контрольный датчик включаются параллельно

Указатель давления и контрольный датчик соединяют по схеме, рекомендованной изготовителем комплекта. Самый простой вариант схемы на рисунке ниже. Дд6

Проверка датчика давления масла (механический)

Механический ДДМ проверяют по такому же принципу, как и электронный, с использованием манометра. Однако для получения и сравнения данных необходимо снимать стрелочный указатель. Производится подача давления, после чего данные сравниваются с эталонными (в технической документации к авто).

Популярные статьи  Биотопливо

Проверка без манометра

Не всегда манометр есть в свободном доступе, поэтому нужно знать простой и действенный способ.

Необходимо следовать следующей инструкции:

  1. Откройте капот, и с помощью специального щупа проверьте уровень масла.
  2. Отсоедините датчик, аккуратно выкрутите его.
  3. Провод с катушки зажигания нужно скинуть.
  4. После проделанных манипуляций начните вращать коленвал, используя электростартер.
  5. При вращении попросите помогающего вам человека проверить, присутствует ли струя масла или нет в месте, где установлен датчик.

Датчик давления масла: принцип работы и как проверить
Проверка уровня масла при помощи щупа

Если струя масла есть – это свидетельствует о поломке самого прибора. Вам немедленно следует посетить ближайший сервисный центр.

Если следы смазки отсутствуют, это говорит о том, что процесс передачи масла в движок прекращен полностью. Передвигаться на машине не рекомендуется.

Проверка с использованием манометра

Чтобы проверить давление смазочного материала манометром, вам нужно будет купить или же изготовить самостоятельно специальный переходный штуцер. Он необходим, чтобы обеспечить герметичность перехода со штатного места установки датчика к манометру.

Соблюдайте инструкцию:

  1. Запустите двигатель автомобиля. Плавно прогрейте его до рабочих температур.
  2. Заглушите мотор и достаньте ключи зажигания.
  3. Демонтируйте датчик, который отвечает за измерение давления.
  4. Установите на его место подготовленный заранее штуцер.
  5. Подключите к нему прибор.
  6. Проверьте соединение между манометром и штуцером на герметичность. Она должна быть.
  7. Запустите мотор. Плавно прогрейте его до номинальных температур.
  8. Зафиксируйте данные, показанные манометром в момент работы двигателя на холостом ходу.
  9. После вам нужны будут данные, показанные прибором в момент работы двигателя при вращении вала на частоте 5 400 оборотов в минуту.
  10. По завершении проверки отсоедините штуцер и смонтируйте датчик обратно.
  11. Сверьте полученные показатели с нормальным уровнем давления.

Датчик давления масла: принцип работы и как проверить
Фиксируем данные манометра при работе на холостом ходу

Обзор ДДМ

Указатель давления масла является неотъемлемым элементом любого современного мотора. Для начала предлагаем разобраться в том, какие существуют виды, а также каков принцип работы устройства.

Виды

На сегодняшний день автомобильные ДДМ могут быть двух видов:

  1. Электронный указатель давления масла, который также часто называется аварийным. Это устройство может функционировать в нескольких режимах — либо режим «да», либо «нет». По сути, датчик аварийного давления масла не позволяет выдавать точные показатели о функционировании системы. Такое устройство может только сообщить водителю о том, что в силовом агрегате полностью пропало давление рабочей жидкости. Устройство, которое стоит в моторе, предупреждает автомобилиста благодаря контрольной лампе — если она загорелась на панели приборов, то этот элемент схемы необходимо поменять либо проверить работоспособность системы.
  2. Механический указатель давления масла. Такое устройство, в отличие от электронного аналога, при подключении позволяет точно определить уровень давления жидкости. Оповещение водителя осуществляется с помощью контрольной лампы, а также шкалы, которая стоит на приборной панели.

Механический датчик в демонтированном виде

В зависимости от транспортного средства, может применяться сразу два вида регуляторов. Благодаря этому у водителя есть возможность контроля точного уровня параметра в системе, а также немедленного реагирования в случае появления проблемы.

Принцип работы электронного и механического датчиков давления масла

Принцип работы датчика давления масла зависит от его типа, поэтому рассмотрим каждый процесс по отдельности. К примеру, выносной электронный ДДМ по своей конструкции более простой, в отличие от механического, соответственно, вероятность того, что цифровой регулятор выйдет из строя, очень низка. Основным предназначением цифрового ДДМ является проверка давления, а также передача на контрольный щиток, расположенный в салоне авто информации о том, что давление пропало.

По своей конструкции, цифровой ДДМ, который находится в двигателе, состоит из таких компонентов:

  • корпус;
  • мембрана;
  • контакты;
  • а также устройство толкателя.

Электронный регулятор в снятом виде

Цифровой датчик давления масла должен быть подключен к бортовой сети авто. В частности, речь идет об участке цепи, где также находится аварийный индикатор. Когда цифровой ДДМ не работает, то есть двигатель отключен, его мембрана выпрямлена, устройство толкателя задвинуто в исходную позицию, а сами контакты замкнуты. Если в таком состоянии вы решите осуществить подключение цифрового ДДМ, то расположенный на участке цепи индикатор аварийного давления начнет функционировать — он горит, мигает и моргает.

Соответственно, когда мотор начинает работу, при запуске агрегата, лампочка горит всегда в самом начале. При пуске ДВС в системе появляется давление рабочей жидкости, которое, в свою очередь, начинает воздействовать на мембрану. Этот элемент начинает взаимодействие с устройством толкателя, которое размыкает контакты. В том случае, если параметр начинает снижаться, контакты цифрового ДДМ опять замкнутся — в этот момент на панели приборов горит, мигает или моргает аварийная лампа. Следует отметить, что если само устройство ломается, то лампа мигает, моргает или просто горит.

Что касается двухконтактного аналогового механического устройства, то такой девайс имеет более сложную конструкцию. Механический датчик давления масла, кроме мембраны, корпуса и устройства толкателя, в своей конструкции также имеет ползунок и нихромовую обмотку. Помимо этого, двухконтактный аналоговый механический датчик давления масла также имеет в своей конструкции несколько компонентов. Необходимо учитывать, что при выходе из строя данных компонентов или их некорректной работе регулятор будет демонстрировать неверную информацию на приборной панели авто либо вовсе выйдет из строя.

Конструкция датчика давления моторной жидкости

Что касается принципа работы двухконтактного или любого другого механического устройства, то он также немного другой. Данные на стрелочный указатель поступают в зависимости от того, в каком положении находится ползунок на пластине с нихромовой обмоткой. В том случае, если моторная жидкость будет воздействовать на мембрану под давлением, она начинает приводить в действие устройство толкателя. В конечном итоге данные от этого компонента передаются на узел изменения уровня сопротивления, а непосредственно данные о давлении переходят на стрелочный индикатор на контрольном щитке.

Как проверить электронный датчик давления масла?

Для проверки ДДМ электронного вида потребуются: насос с манометром и мультиметр. Перед испытанием нужно очистить контакты датчика от окисления, налётов грязи, иначе работа не даст результата. Отверстие, в котором располагается деталь, требуется на время исследования заткнуть чистой ветошью. Таким образом можно исключить попадания в систему посторонних предметов, сора, исключить масляные подтёки.

Проверка происходит в следующем порядке:

  1. Нужно демонтировать датчик с авто.
  2. Установить измерительный прибор в режим «диагностика цепи» для определения её разрыва. Один из проводов тестера следует подсоединить к центральному контакту измерителя, второй – «посадить» на массу. Это может быть болт корпуса, не испачканный в краске или технической жидкости, часть силового агрегата.
  3. Произвести соединение насоса с датчиком. От герметичности соединения деталей зависит точность проводимых замеров.
  4. При помощи насоса подать минимальное давление (около 1 атм.), приводящее в работу устройство. Шкала тестера в этом случае показывает, что цепь замкнута. Если такого не произошло, мембрана датчика не сработала, следует повторить попытку. При повторении отрицательного результата провести замену ДДМ.

Убедившись в работоспособности произвести демонтаж временной конструкции, и установить изделие обратно в ГБЦ.

Возможен и другой вариант проверки: имитация рабочей ситуации. В данном случае вместо мультиметра используется индикатор. В качестве источника питания следует использовать автомобильный аккумулятор, для подачи давления потребуется компрессор или насос с манометром.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
