Датчик абсолютного давления воздуха: назначение, неисправности и замена ДАД

Принцип работы датчика давления воздуха в коллекторе

Датчик абсолютного давления воздуха: назначение, неисправности и замена ДАД

Даже с учетом того, что есть определенные конструктивные отличия, среди существующих микромеханических датчиков можно выделить общий принцип работы.

Рассмотрим самый распространенный тип:

• внутри датчика имеется герметичный объем воздуха, за счет чего формируется опорное давление. Такое давление низкое (до 10 раз ниже атмосферного). С такого опорного давления идет отсчет давления воздуха во впускном коллекторе.
• герметичный объем закрыт мембраной диафрагмой, на которой установлены тензорезисторы (полупроводниковые пьезорезисторы). Как правило, их 4 штуки, подключение мостовое;
• на тензорезисторе формируется электрическое сопротивление, которое напрямую зависит от степени деформации мембраны (сопротивление меняется в том случае, если диафрагма растягивается или сжимается).

Датчик измеряет электрическое сопротивление пьезорезисторов, меняющееся при деформации диафрагмы по причине разного давления между герметичным (замкнутым объемом с опорным давлением), а также объемом с измеряемым давлением.

Чем сильнее будет разница давлений, тем большей будет деформация мембраны. В свою очередь, сопротивление пьезорезисторов меняется. Такие изменения фиксирует блок управления (контроллер), при этом различные данные по току и давлению прописаны в алгоритмах управления работой двигателя в ЭБУ.

Проверка датчика абсолютного давления

Во-первых, убедитесь, что разрежение в коллекторе двигателя на холостом ходу соответствует техническим характеристикам. Вакуум может быть необычно низким из-за подсоса воздуха, задержки зажигания, ограничения выхлопа (засоренный катализатор) или утечки EGR (клапан EGR не закрывается на холостом ходу).

Слабое разрежение на впуске или избыточное противодавление в выхлопной системе могут обмануть датчик MAP, указывая на наличие нагрузки на двигатель. Это может привести к обогащению топливной смеси.

С другой стороны, ограничение на впуске воздуха (например, загрязнённый воздушный фильтр) может привести к превышению нормальных показаний вакуума. Это приведет к тому, что MAP сенсор будет передавать сигнал о низком уровне нагрузки и, возможно, к состоянию обедненной смеси.

Исправный ДАД должен показывать атмосферное давление при повороте ключа зажигания до запуска двигателя. Это значение можно посмотреть с помощью диагностического сканера или адаптера ELM327 с программой Torque и сравнить с фактическим показанием атмосферного давления, чтобы увидеть, совпадают ли они. Текущее атмосферное давление можно посмотреть на сервисе Яндекса.

Проверьте вакуумный шланг датчика на наличие изломов или утечек. Затем используйте ручной вакуумный насос, чтобы проверить сам ДАД на герметичность. Датчик должен держать вакуум. Любая утечка говорит о необходимости замены MAP сенсора.

Неполадка датчика давления, потеря сигнала из-за проблем с проводкой или сигнал датчика, выходящий за пределы нормального напряжения или диапазона частот, обычно устанавливают диагностический код неисправности (DTC) и включают индикатор Check Engine.

Проверка сканером OBD2

На автомобилях после 1996 года могут диагностироваться коды ошибок OBD II с P0105 по P0109. Это будет указывать на неисправность в цепи датчика MAP.

  • P0105 — Неисправность цепи датчика абсолютного давления.
  • P0106 ​​— Сигнал ДАД вне диапазона.
  • P0107 — Низкое давление в коллекторе.
  • P0108 — Высокое давление в коллекторе.
  • P0109 — Прерывистый сигнал цепи датчика абсолютного давления.

Выходное напряжение MAP датчика можно считывать в реальном времени и сравнивать со спецификациями. По сути, вы должны увидеть быстрое и резкое изменение сигнала датчика давления, когда дроссель на холостом ходу открывается и закрывается. Отсутствие изменений будет указывать на неисправность датчика или проводки.

Если показания датчика низкие или отсутствуют совсем, нужно проверить опорное напряжение, приходящее на датчик. Оно должно быть очень близко к 5 вольтам. Также проверьте заземление. Если опорное напряжение низкое — проверьте жгут проводов и разъём, возможен плохой контакт, повреждение или коррозия.

Диагностические сканеры также отображают «рассчитанное значение нагрузки», которое можно использовать для определения, работает ли датчик MAP или нет.

Значение нагрузки рассчитывается с использованием входных данных от ДАД, датчика положения дроссельной заслонки (ДПДЗ / TPS), ДМРВ и частоты вращения двигателя. Значение должно быть низким на холостом ходу и высоким — когда двигатель находится под нагрузкой. Отсутствие изменения значения или превышение нормальных показаний на холостом ходу может указывать на проблему с датчиком абсолютного давления, ДПДЗ или ДМРВ.

Проверка мультиметром

Датчик давления также может быть испытан на стенде путем подачи вакуума с помощью ручного вакуумного насоса. Выходной сигнал должен падать, начиная с 5 вольт опорного напряжения. Вместо насоса можно использовать пустой медицинский шприц через шланг.

Таблица для проверки датчика давления аналогового типа:

Приложенный вакуум, мБар Напряжение, вольт Показания ДАД, Бар
4.3 – 4.9 1.0 ± 0.1
200 3.2 0.8
400 3.2 0.6
500 1.2 – 2.0 0.5
600 1.0 0.4

Таблица показаний ДАД атмосферного двигателя:

Состояние Напряжение, вольт Показания ДАД, Бар Вакуум, Бар
Полностью открытый дроссель 4.35 1.0 ± 0.1
Зажигание включено 4.35 1.0 ± 0.1
Холостой ход 1.5 0.28 – 0.55 0.72 – 0.45
Двигатель остановлен 1.0 0.20 – 0.25 0.80 – 0.75

Таблица показаний ДАД турбированного двигателя:

Состояние Напряжение, вольт Показания ДАД, Бар Вакуум, Бар
Полностью открытый дроссель 2.2 1.0 ± 0.1
Зажигание включено 2.2 1.0 ± 0.1
Холостой ход 0.2 – 0.6 0.28 – 0.55 0.72 – 0.45

Выходное напряжение аналогового датчика MAP может быть измерено непосредственно с помощью мультиметра или осциллографа. Частотный сигнал цифрового ДАД также может быть считан с помощью цифрового мультиметра, если он имеет функцию измерения частоты, или осциллографа. Измерительные провода приборов должны быть подключены к сигнальному выводу и заземлению.

Источник

Устройство датчика абсолютного давления воздуха

Датчик абсолютного давления воздуха: назначение, неисправности и замена ДАД

Датчик абсолютного давления воздуха производит замеры абсолютного давления воздуха во впускном коллекторе. При этом давление замеряется относительно «нулевой» точки низкого давления или вакуума. Кстати, еще существуют датчики относительного и дифференциального давления, которые меряют и затем производят сравнение давления воздуха с атмосферным.

Что касается автомобилей, сегодня активно используются ДАД, в основе которых лежит пьезорезистивный чувствительный элемент MEMS (микроэлектромеханический сенсор, МЭМС). Такие датчики имеют чувствительный электронный элемент, закрепленный на механической подвижной мембране. Благодаря такому взаимодействию электроники и механики устройство эффективно замеряет давление воздуха.

В целом, по конструкции ДАД представляют собой:1. пластиковый корпус, к которому присоединен патрубок для подключения к впускному коллектору;2. с другой стороны корпуса выполнен электрический разъем для подключения к блоку управления;3. внутри корпуса стоит чувствительный элемент.

При этом ДАД могут иметь разные типы чувствительного элемента. Например, тензорезисторы и чувствительный элемент на толстопленочной кремниевой подложке, где формируется замкнутый воздушный пузырек. Другой возможный вариант — мембрана с пьезорезисторами и закрытый объем (объем с опорным давлением).

Назначение и принцип работы датчика абсолютного давления

Датчик абсолютного давления воздуха: назначение, неисправности и замена ДАД

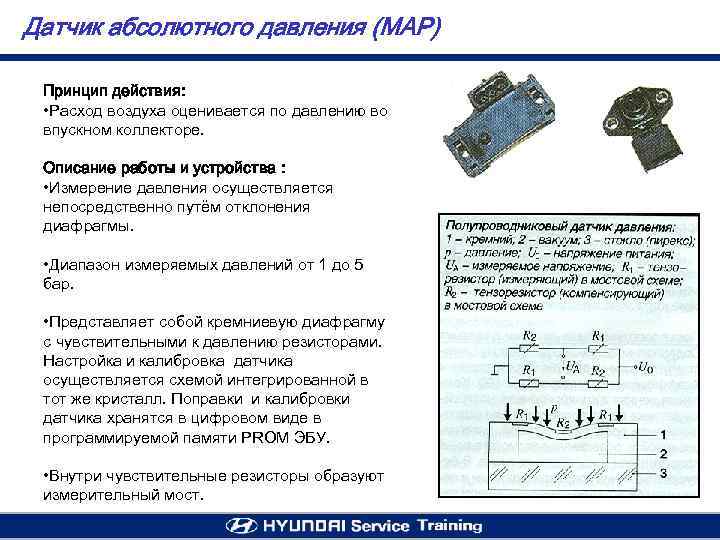

Датчик давления предназначен для измерения абсолютного давления, которое представляет собой давление воздуха относительно вакуума. Полученные данные используются системой управления двигателем для расчета плотности воздуха и его расхода за счет оптимизации подготовки топливовоздушной смеси. Устройство действует как альтернатива расходомеру, а в некоторых моделях автомобилей работает совместно с расходомером.

Датчик абсолютного давления воздуха: назначение, неисправности и замена ДАД

Современные датчики используют две технологии измерения: микромеханическую и тонкопленочную. Первый более прогрессивен, так как дает более точные измерения, и большинство датчиков сделано именно на его основе. При наличии турбонагнетателя в двигателе между компрессором и коллектором размещается дополнительный датчик, который регулирует давление наддува в соответствии с потребностями двигателя, конструктивно идентичный MAP.

Датчик абсолютного давления воздуха: назначение, неисправности и замена ДАД

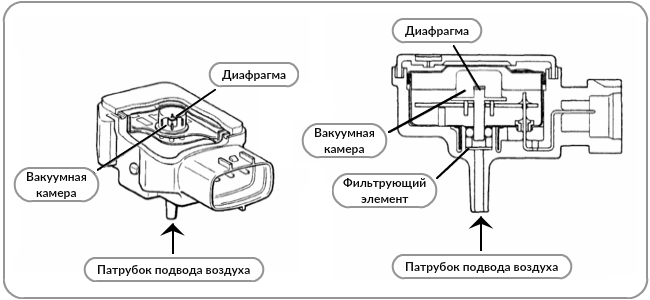

В конструкции датчика давления воздуха 2 камеры: атмосферная, подключенная к впускному коллектору, и вакуумная. Также к диафрагме подключены 4 тензодатчика и электронный чип. Давление воздуха воздействует на диафрагму и смещает тензодатчики, которые в зависимости от положения изменяют сопротивление, что в конечном итоге влияет на ширину импульса от микросхемы к блоку управления.

Чувствительные полупроводники для увеличения импульса соединены мостом, а выходное напряжение варьируется от 1 до 5 В. Полученное напряжение позволяет ЭБУ определять давление во впускном коллекторе — чем оно выше, тем выше учитываемый показатель. В зависимости от типа датчика он выдает разный тип сигнала: цифровой или аналоговый. В аналоговом устройстве также установлен аналого-цифровой преобразователь.

Датчик получает следующие показания давления воздуха:

  1. Воздушный поток, попадающий в коллектор, давит на мембрану прибора и изгибается.
  2. При механическом растяжении диафрагмы на тензодатчиках изменяется сопротивление, то есть наблюдается пьезорезистивный эффект.
  3. Напряжение изменяется пропорционально сопротивлению тензодатчиков.
  4. Полупроводники в датчике имеют перемычку и очень чувствительны. Электрическая цепь, расположенная в устройстве, усиливает напряжение моста, в результате на выходе оно изменяется в пределах 1-5 В.
  5. На основе выходного напряжения, подаваемого на блок управления, рассчитывается уровень давления на впускном клапане. Более высокое напряжение соответствует более высокому давлению.

Неисправности устройства

Основным признаком неисправности ДАД становиться перерасход топлива. В результате неисправности аппарата в ЭБУ поступают неверные сведения о давлении, которое на деле ниже заявленного. В результате в цилиндры двигателя поступает богатая смесь.

Резко проседает динамика движка, не меняющаяся при прогреве. В выхлопе ощущается сильный запах топлива. Цвет выхлопа даже в жаркое время года остается белым. Холостой режим движка долгое время не снижает обороты. Машина двигается рывками при переключении передач. Множество посторонних звуков сопровождающих работу движка.

К поиску неисправностей прибора как обычно стоит приступать с проверки электронной цепи транспортного средства. Плохое соединение, грязные или обугленные контакты, всё это может привести к видимости неисправности прибора.

Выход из строя находящегося в корпусе ДАД датчика температуры также влияет на общую работу аппарата. Необходимо проверить вакуумный шланг на предмет повреждений и разгерметизации. Удостовериться в отсутствии иных неисправностей и поломок внутри прибора.

Датчик абсолютного давления воздуха: назначение, неисправности и замена ДАД

Ремонту прибор не подлежит, поэтому в случае неисправности сразу же подвергается полной замене. Исключение составляет чистка контактов. Исходя из этого, осуществляется и его диагностика. Проще всего по понятным причинам установить новый датчик и проверить работу. Если всё нормально, то старый аппарат можно выбросить.

Существует и более точная диагностика неисправности. Для этого необходимо вооружится соответствующими инструментами, такими как вольтметр, вакуумный манометр и насос, а также тахометр. Однако на деле выявление конкретной проблемы никак конечному пользователю не поможет и нужно сразу задумываться о замене после проверки проводки.

Замена измерителя на новый происходит без проблем. Снимается гибкий шланг, жгут проводов и отвинчиваются крепежи. После чего старое устройство снимается, а на его место устанавливается новое, с повторением всей процедуры обратной снятию.

Рекомендуем купить

Плюсы и минусы датчика массового расхода воздуха

Преимуществ у ДМРВ очень мало:

  • Устройство позволяет точно определить объем воздушного потока для образования топливовоздушной смеси. При установленном ДМРВ автомобиль можно полноценно эксплуатировать.
  • В случае выхода из строя регулятор можно без проблем заменить на новый. Если же он забьется, то при необходимости его можно просто прочистить, что позволит возобновить его дальнейшую эксплуатацию. Прочистка, кстати, может быть выполнена с помощью очистителя для карбюраторов, который можно найти в любом автомагазине.

Больше достоинств у этих регуляторов нет, а вот недостатков у них значительно больше:

  • Недолгий ресурс эксплуатации. Со временем расходомер в любом случае начнет «тупить».
  • Высокая стоимость. Как сказано выше, цена на расходомер неоправданно завышена, особенно если учесть его не особо долгий срок службы и необходимость периодического обслуживания.
  • Такие устройства не подходят для установки на автомобили, оснащенные турбированными двигателями.
  • Как отмечают многие автолюбители, такие расходомеры работают очень медленно. Для того, чтобы датчик смог нормально считать объем воздушного потока, ему требуется достаточно много времени, соответственно, это приводит к тому, что транспортное средство работает менее динамично.
  • На распредвалах со злой фазой холостой ход будет плавающим или как минимум, неровным. Это, в свою очередь, повлияет на работоспособность силового агрегата в целом.

Простая схема подключения контроллеров

Ремонт при ошибке p0118

При выявлении в памяти электронного блока управления OBD p0118 необходимо выполнить следующие действия:

  • Включить зажигание в автомобиле, однако двигатель не запускать.
  • Подключить к разъему электронного блока управления диагностический прибор для сканирования ошибок и получения информации о внутренний параметрах автомобиля. В зависимости от установленного на нем программного обеспечения нужно выбрать меню «Температура охлаждающей жидкости».
  • Если температура охлаждающей жидкости по показаниям прибора составляет менее +135°С, то в случае, если в памяти ЭБУ нет других ошибок, необходимо проверить цепь заземления датчика (схему электропроводки нужно смотреть в мануале) на наличие неисправностей в проводке либо каких-либо соединений. Заодно имеет смысл проверить контакты непосредственно датчика температуры.
  • Отсоединить колодку (фишку) с проводами от датчика температуры антифриза. В случае, если прибор указывает, что температура охлаждающей жидкости выше, чем -42°С, то это означает, что сигнальный провод датчика замкнут на «массу, либо неисправен блок управления двигателем.
  • Если при аналогичных условиях диагностический прибор показывает, что температура охлаждающей жидкости ниже -42°С, то в этом случае, скорее всего, неисправен датчик температуры, и соответственно, он подлежит замене. Однако перед заменой его нужно дополнительно проверить.

Куда смотреть при возникшей ошибки р0118

Имеет смысл проверить состояние самого датчика и его проводки по следующему алгоритму:

Обрыв проводов датчика на фишке

  • Отключить разъем датчика и проверить его состояние. Зачастую от высокой температуры и просто от времени пластмассовый крепеж на датчике пересыхает и начинает рассыпаться. Это может привести к плохому контакту.
  • На многих датчиках температуры охлаждающей жидкости (в частности, на тех, которые устанавливают на современные автомобили ВАЗ) на корпусе разъема с внешней стороны имеется фиксатор («ушко»). Он может попросту отломиться, и соответственно, фишка на контакте датчика не будет зафиксирована, что приведет к потере электрического контакта. И даже если фишка будет на месте, то через образовавшиеся щели внутрь контакта может попадать влага и грязь, тем самым ухудшая контакт.
  • Проверить, приходит ли на датчик температуры питание от электронного управления, равное 5 Вольт. Сделать это можно с помощью мультиметра. Для этого нужно включить зажигание (двигатель можно не запускать).
  • Проверить наличие ржавчины и мусора на контактах в разъеме и на датчике. При их наличии обязательно нужно почистить контакты (лучше с использованием очистителя).
  • Демонтировать датчик температуры охлаждающей жидкости с его посадочного места и визуально осмотреть (повреждения недопустимы). Если он грязный, его необходимо почистить. Далее его нужно проверить при помощи мультиметра одним из трех методов.
  • «Прозвонить» при помощи мультиметра провода, идущие от датчика температуры антифриза до ЭБУ. Очень часто причиной возникновения ошибки р0118 является именно обрыв одного или обоих проводов датчика. Если обнаружен обрыв — провод необходимо заменить. Что касается пинов на блоке управления, то у каждой машины своя электронная схема, номера контактов необходимо уточнять в мануале.
  • Измерить сопротивление изоляции между двумя провода датчика температуры охлаждающей жидкости. Если оно близко к нулю, то имеет место короткое замыкание. В этом случае можно попробовать найти место повреждения изоляции и для ремонта воспользоваться термостойкой изоляционной лентой либо термоусадкой. Однако поврежденные провода все же лучше заменить на новые.
  • Измерить сопротивление между каждым проводом и «массой». Если соответствующее значение будет близко к нулю, то имеет место короткое замыкание на корпус. Тут действия аналогичные предыдущему пункту. Поврежденный провод желательно заменить на новый.

Если не проверять проводку, а просто заменить датчик, надеясь что вся проблема именно в нем, то часто ожидания не оправдаются, и вы потратите зря деньги, ведь зачастую проблема кроется именно в повреждении проводов либо разъема!

Популярные статьи  Что жужжит в автомобиле при открытии водительской двери

По окончании ремонтных работ не забывайте удалить информацию об ошибке из памяти ЭБУ иначе она будет висеть до прохождения полного цикла ее фиксации.

Заключение

Ошибка OBD p0118 не является критической, и при ее появлении автомобилем можно пользоваться. Однако необходимо учитывать, что при этом двигатель будет работать в аварийном режиме. В частности, возрастет нагрузка на систему очистки выхлопа, систему EGR, будут наблюдаться проблемы с запуском холодного двигателя, машина потеряет мощность и немного возрастет потребление топлива. Поэтому с диагностикой и ремонтом лучше не затягивать.

Как Проверить Датчик Наддува Турбины

Как самостоятельно проверить турбину на дизельном двигателе

Есть несколько причин, по которым вам нужно проверять турбину дизельного двигателя своими руками. Диагностика турбокомпрессора на 100 часто требует некоторых денег, поскольку специалисты почти всегда подключают диагностическое оборудование и снимают турбину с двигателя для проверки.

Существует несколько методов диагностики, которые можно использовать для диагностики проблем, не снимая турбину, не снимая турбину. Работа турбокомпрессора может быть обозначена следующими прямыми или косвенными знаками, которые появляются во время работы блок питания:

  • появление черного, синеватого или синеватого выхлопного дыма;
  • шум дизеля в разных режимах под нагрузкой;
  • температура повышается, двигатель имеет тенденцию перегреваться;
  • увеличение расхода топлива и моторного масла;
  • двигатель теряет мощность, тягу и падает в динамике;

С самого начала следует отметить, что такие симптомы могут быть связаны не только с неисправностями турбины, но и с этим пунктом.

На начальном этапе диагностики необходимо проверить уровень и качество масла в дизельном двигателе. Также необходимо исключить возможность попадания посторонних предметов в турбокомпрессор.

Далее мы переходим к анализу цвета выхлопных газов. Падение мощности и черный цвет дизельного выхлопа указывают на повторное обогащение смеси. Это может указывать на недостаточную подачу воздуха в цилиндры из-за неисправностей на входе. тяговый дизель также может исчезнуть из-за утечки на выходе.

Для проверки двигателя необходимо запустить и оценить звуки во время работы турбокомпрессора. Турбина не должна шипеть и скрипеть, не должно быть звуков разрыва воздуха через соединение. необходимые проверить состояние и герметичность сопловых соединений, через которые подается воздух. Любые утечки или повреждения не допускаются. Также проверяется состояние воздушного фильтра, так как загрязнение и снижение его производительности приведет к недостаточной подаче воздуха в цилиндры.

Если дизельный двигатель дымит белым или серым выхлопом, это означает, что масло попало в цилиндры двигателя и сгорело в рабочей камере. Эта неисправность может возникать из-за неисправностей турбокомпрессора и других компонентов двигателя внутреннего сгорания. На проблему также указывает высокий расход масла (около 1 литра на 1 тысячу пройденных километров.)

Датчик на впускном коллекторе: виды и особенности

Среди существующих разновидностей датчиков давления на авто можно выделить устройства, которые отличаются: • по типу выходного сигнала; • по совместимости с типом двигателя (атмосферный и турбо мотор).

Как и многие другие датчики, ДАД бывают аналоговыми и цифровыми. 1. В случае с аналоговым устройством, сигнал аналогового типа формируется от тензорезисторов, далее передается на ЭБУ и обрабатывается. Такие датчики почти не встречаются на авто по причине того, что для работы с аналоговым устройством необходим особый блок управления. 2. Цифровой ДАД получил широкое распространение. Основное отличие от аналогового решения – в конструкцию датчика интегрирована схема, которая самостоятельно преобразует аналоговый сигнал в цифровой, после чего готовый сигнал передается на ЭБУ. При этом датчики такого типа совместимы с подавляющим большинством ЭБУ автомобилей.

Также обособленным вариантом считаются датчики T-MAP. Такой датчик является комбинированным решением, когда датчик давления и температуры (терморезистор) объединены в одном устройстве.

Датчик данного типа измеряет не только давление, но и температуру воздуха, что позволяет производить более точные замеры и влиять на работу систем автомобиля (например, управлять интеркулером на турбомоторах). Еще добавим, что датчики давления в авто могут стоять не только на двигателе, но и в других системах (например, пневмоподвеска).

Преимущества и недостатки датчика абсолютного давления и температуры воздуха

График зависимости расхода воздушного потока от напряжения

Для начала давайте определимся, какими преимуществами обладают датчики абсолютного давления и температуры воздуха перед традиционными расходомерами. Эти преимущества и недостатки позволят вам определить, что лучше ставить на свое авто и есть ли в этом смысл.

Итак, начнем с достоинств:

Первое достоинство — это стоимость датчиков. К примеру, для автомобилей ВАЗ стоимость расходомера ДМРВ составляет около трех тысяч рублей. В то время как ДАД и ДТВ можно будет приобрести в сумме примерно за 1600 рублей.
Ресурс эксплуатации. В работе датчиков массового расхода воздуха часто происходят проблемы — устройство выходит из строя по причине забитости грязью, также может износиться чувствительный элемент регулятора. Если механизм забьется, то в принципе, его можно будет прочистить, но если проблема будет заключаться именно в чувствительном компоненте, то поменять его вряд ли удастся. В любом случае, ресурс эксплуатации расходомеров всегда ограниченный

Если же брать во внимание регуляторы температуры и абсолютного давления, то они, как правило, устанавливаются на весь срок эксплуатации транспортного средства.
Установка двух регуляторов вместо одного расходомера, как показывает практика, позволяет обеспечить ровных холостой ход на распредвалах с так называемой «злой» фазой, от 290 гр и выше.
Отличная отзывчивость педали газа при нажатии. Автовладельцы, которые уже перешли с ДМРВ на регуляторы, отмечают, что такая система работает более быстро, без «тормозов».
Более оптимальная работа силового агрегата после замены. Правильно установленная система достаточно быстро рассчитывает необходимый объем воздушного потока, соответственно, это приведет к тому, что коленчатый вал двигателя будет намного быстрее раскручиваться

В итоге силовой агрегат будет выдавать более высокую мощность.
Многие автовладельцы после установки ДАТ и ДТВ вместо расходомера отмечают, что на холостых оборотах силовой агрегат функционирует гораздо тише. Однако, не стоит воспринимать это достоинство как обязательное, поскольку оно зависит от эффективности работы двигателя, а также его конструктивных особенностей.
Установка такой системы возможна на турбированные двигатели.

Правильно установленная система достаточно быстро рассчитывает необходимый объем воздушного потока, соответственно, это приведет к тому, что коленчатый вал двигателя будет намного быстрее раскручиваться. В итоге силовой агрегат будет выдавать более высокую мощность.
Многие автовладельцы после установки ДАТ и ДТВ вместо расходомера отмечают, что на холостых оборотах силовой агрегат функционирует гораздо тише. Однако, не стоит воспринимать это достоинство как обязательное, поскольку оно зависит от эффективности работы двигателя, а также его конструктивных особенностей.
Установка такой системы возможна на турбированные двигатели.

Скриншот настройки блока управления при перепрошивке

Это основные достоинства перехода с расходомеров на ДАТ и ДТВ.

Несмотря на все преимущества, такие системы обладают и определенными недостатками:

  1. В автомобилях с заводской прошивкой не получится прикрутить такую систему. Для ее реализации понадобится специальная спортивная прошивка.
  2. Монтаж такой системы — дело достаточно сложное, справиться с ним сможет далеко не каждый автолюбитель. Если вы относитесь к категории автовладельцев, которые могут только залить в расширительный бачок омывающую жидкость или поменять масло в двигателе, то лучше не беритесь за эту задачу. Если вы допустите ошибки (а без знаний вы их наверняка допустите), это приедет к ухудшению работоспособности двигателя. Вы не сможете ощутить на себе все преимущества установки ДАТ и ДТВ, плюс ко всему — выбросите на ветер деньги на реализацию этой схемы.
  3. Еще один момент, почему не стоит браться за это занятие без специалистов — это необходимость разбираться в прошивке. Причем не просто посмотреть основные параметры или узнать версию, но и работать с прошивкой, изменяя значения и подстраивая систему под свои нужды. По крайней мере, для выполнения этой задачи вам потребуется квалифицированный специалист.
  4. Такие системы фактически не соответствуют современным нормам токсичности. С большой натяжкой по нормам токсичности их можно отнести к категории Евро 3 (автор видео — канал Lty D).
Популярные статьи  Что значит CVT коробка: принцип работы и конструктивные особенности

Типичные неисправности ДАД

В зависимости от конструкции датчика и типов систем управления двигателем последствия поломок могут быть разными. В современных автомобилях ДАД функционирует совместно с другими – температурным и кислородным датчиками, выход из строя одного из них приводит к некорректной работе всей системы. Основные симптомы неисправностей:

  • Повышенный расход топлива – датчик даёт информацию об избыточном давлении на впускном коллекторе, которое в норме или ниже нормативного значения, в результате чего ЭСУ реагирует командой на подачу более обогащённой кислородом смеси.
  • Выхлопные газы содержат высокие показатели вредных примесей (топливо не сгорает полностью) – топливная смесь поступает на форсунки обеднённой из-за неправильной работы датчика давления (либо температурного).
  • Двигатель не держит холостые обороты – данные с датчика не поступают, при этом возможно произвольное глушение двигателя.
  • Во время переключения передач на автоматической коробке происходят рывки, либо задержки по времени – некорректно работают фазы газораспределения на высоких оборотах двигателя: возможная причина – отказ датчика давления.
  • Падение мощности агрегата при резком ускорении – задержка данных, либо сбой в работе датчика.

Лучший способ определить работоспособность ДАД – считывание кодов ошибок ЭСУД с их расшифровкой, для этого применяют специальное оборудование, которое подключают к разъёму ODB-2 и проводят компьютерную диагностику. Коды ошибок в различных двигателях могут отличатся, поэтому каждый случай рассматривают отдельно.

Для необходим турбонаддув?

Прежде чем говорить о том, для чего необходим датчик наддува турбины, стоит разобраться в том, что представляет собой само понятие турбонаддува. Автопроизводители постоянно стремятся повысить эксплуатационные характеристики силовых агрегатов. С каждым годом появляется все больше технологических новшеств, однако суть и принцип работы моторов остается прежним.

Турбонаддув Самое широкое распространение получил так называемый турбонаддув, который обеспечивается специальным турбокомпрессором. Механический компрессор, сильно распространенный ранее, постепенно уходит в прошлое.

В силовые агрегаты, которые не оборудованы турбокомпрессором, воздух поступает естественным образом от возникновения разряжения при открытии поршня. Искусственное нагнетание воздуха обеспечивает поступление в цилиндры гораздо большего количества топливно-воздушной смеси. Это ведет к возрастанию мощности двигателя. Однако у турбокомпрессора существуют и свои существенные недостатки. При увеличении объема сгораемой рабочей смеси очень сильно повышается температура внутри цилиндров. Это может приводить к появлению детонации.

Для недопущения этого явления становится необходимой установка дополнительных элементов, таких, как:

  • Датчик турбонаддува;
  • Промежуточный охладитель;
  • Регулятор степени сжатия.

Без вышеперечисленного невозможна слаженная работа всей системы турбонаддува. При выходе из строя любого из этих элементов необходима срочная замена.

Как проверить ДАД самостоятельно

Если быть до конца честным, то стоит отметить, что датчик имеет мега надёжную конструкцию и очень редко выходит из строя. Но, к сожалению, таких лестных слов я не могу сказать о его проводке. По крайней мере на Шевроле Лачетти.

Я не знаю через какое место и у кого вылезла идея сделать таким образом проводку такого важного датчика. Дело в том, что два из двух проводов питания датчика имеют на своём пути сщалки, что со временем может попить не мало крови у бедного владельца автомобиля

Поэтому при проверке ДАД необходимо уделить большее внимание именно проводке, а не самому датчику. Чем можно проверить ДАД?. Чем можно проверить ДАД?

Чем можно проверить ДАД?

Способов проверки много, но нам нужны только простейшие и без специального оборудования. Правильно? Я думаю – да!

Поэтому остаётся только два варианта:

  • при помощи компьютерной диагностики
  • при помощи мультиметра

Общая информация

Когда двигатель работает под нагрузкой, вакуум на впуске падает, т. к. дроссель открывается широко. Двигатель всасывает больше воздуха, что требует бОльшего количества топлива для поддержания соотношения топливо-воздушной смеси.

Фактически, когда ЭБУ считывает сигнал большой нагрузки от ДАД, это обычно приводит к тому, что топливная смесь становится немного богаче, чем обычно, поэтому двигатель может производить больше энергии. В то же время блок управления слегка изменяет угол опережения зажигания (УОЗ), чтобы предотвратить детонацию, которая может повредить двигатель и снизить производительность.

Когда условия меняются и автомобиль движется под небольшой нагрузкой, накатом или замедляясь, от двигателя требуется меньше мощности. Дроссельная заслонка открыта немного или может быть закрыта, что приводит к увеличению вакуума на впуске.

Датчик MAP обнаруживает это. ЭБУ обедняет топливную смесь и изменяет момент зажигания, чтобы уменьшить расход топлива.

Назначение и принцип работы ДАД

Во время работы двигателя происходит постоянное изменение мощности, которое зависит от подачи топливной смеси путём открывания/закрывания дроссельной заслонки. Датчик фиксирует фазы колебания давления в зависимости от нагрузки и передаёт их на ЭБУ.

Таким образом топливная смесь обогащена кислородом в соответствии с нормативным значением независимо от перепадов нагрузки. Это необходимо для её полного сгорания в цилиндрах и эффективной работы двигателя.

ДАД имеет простую конструкцию из нескольких элементов:

  • Корпус.
  • Вакуумная камера с блоком замера давления.
  • Высокочувствительная мембрана с тензорезистором.
  • Импульсный усилитель.
  • Разъём штуцера и электрические выводы.

В процессе поступления воздуха в камеру датчика, образуется разница давлений, срабатывает мембрана и через тензорезистор передаёт импульс на блок-контроллер ЭБУ.

Проверка исправности МАП-сенсора

Перед тем, как прибегнуть к проверочным действиям, надо отметить, что датчики бывают аналогового и цифрового типа. На автомобили Ланос устанавливаются цифровые датчики. Цифровые устройства отличаются от аналоговых наличием микросхемы, где осуществляется преобразование сигнала. Чтобы проверить исправность ДАД на Ланосе, понадобится подготовить первоначально следующие детали:

  • Мультиметр
  • Медицинский шприц

Процедура диагностики выглядит следующим образом:

  1. Первоначально необходимо проверить величину напряжения на клеммах датчика. Для этого используется мультиметр, который устанавливается в режим измерения постоянного напряжения до 20В
  2. Черный щуп прибора подключается к массе автомобиля (можно на минусовую клемму аккумулятора), а красный щуп нужно подсоединить к фишке центрального провода салатового цвета (если щуп не вмещается в тыльную части фишки, тогда используем скрепку или булавку). Этим проводом элемент соединен с ЭБУ, и происходит изменение напряжения в зависимости от давления
  3. Включить зажигание авто, и снять показания. При включении зажигания проверяемый элемент измеряет атмосферное давление путем его сравнения с вакуумом. Напряжение на приборе при включенном зажигании должно составлять от 4,5 до 4,9В
  4. Пониженное напряжение свидетельствует о неисправности датчика или шланга, соединяющего элемент с впускным коллектором. Шланг необходимо проверить на целостность, и при необходимости заменить

Если выходное напряжение ДАДа составляет 4,5-4,9В, значит переходим к дальнейшей проверке. Для этого необходимо отсоединить шланг от коллектора, и присоединить к нему шприц. При помощи шприца создается разряжение в датчике, и контролируются по прибору изменения напряжения. При возникновении разрежения (когда давление относительно атмосферного уменьшается), будет падать напряжение. Если этого не происходит, значит ДАД неисправен, и требуется его замена. Величина падения напряжения достигает 0,3-0,5В.

https://youtube.com/watch?v=7uFHW8i24SI%3F

Это интересно!Для проверки не обязательно использовать шприц. Чтобы быстро проверить исправность датчика, понадобится завести мотор, и проследить за изменением напряжения на мультиметре. Снижение напряжения говорит об исправности элемента.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
