Замена датчика скорости Лада Калина – признаки неисправности

Содержание

Сигнализатор включения заднего хода Меандр занимательная электроника

Предохранители и реле Коробка передач переднеприводных автомобилей ВАЗ устроена так, что задний ход и первая передача включаются почти одинаковыми движениями. Первое время, с непривычки, можно стартануть с перекрестка задним ходом…, со всеми вытекающими из этого последствиями. Несложный сигнализатор, схема которого приводится здесь, позволит избежать этих неприятных последствий. В общем, это всего лишь звуковой сигнализатор, который звучит, когда включен задний ход.

В самом простом случае можно взять зуммер типа НСМ1212Х и подключить его параллельно фонарю заднего хода. Здесь даже схему рисовать не нужно. Но у такой простоты есть и недостаток, — тихое и монотонное звучание, не прекращающееся все время, пока включен задний ход. В общем, это можно терпеть, но можно сделать и получше.

Рис. 1

На рисунке 1 показана схема сигнализатора, работающего в следующем алгоритме:

При включении задней передачи сигнализатор издает непродолжительный звуковой сигнал, для того чтобы предупредить водителя о включении заднего хода.
Если задний ход остается включенным продолжительное время сигнализатор периодически с периодом в 4-5 секунд издает непродолжительный звуковой сигнал, напоминая водителю о том, что включен задний ход. С помощью подстроенного резистора можно установить любое соотношение продолжительности паузы и звукового сигнала.

Схема построена на одной популярной микросхеме CD4001 или её отечественном аналоге К561ЛЕ5 (К176ЛЕ5). Источником звука служит капсюль-динамик от неисправного телефонного аппарата.

Устройство подключается параллельно фонарю заднего хода («К фонарю З.Х.») с соблюдением полярности. При включении заднего хода напряжение поступает на фонарь заднего хода и на устройство. Цепь C1-R1 создает импульс, который поступает на вывод 6 D1.2. В результате на выходе D1.2 на время действия импульса появляется логический ноль, что приводит к запуску мультивибратора D1.3-D1.4, генерирующего импульсы частотой около 1500 Hz. Эти импульсы через VT1 поступают на источник звука В1. Раздается тональный звук, продолжительность которого зависит от величин С1 и R1 (их подбором можно установить желаемую продолжительность).

Если задний ход остается включенным, конденсатор С1 заряжается, и на выводе 6 D1.2 устанавливается логический ноль. Начинает работать мультивибратор D1.1- D1.2, генерирующий импульсы периодом около 4-5 секунд. По спаду каждого импульса запускается мультивибратор D1.3-D1.4 и раздается звук

Соотношение длительности паузы и звука можно установить подстроечным резистором R2, регулирующим скважность импульсов мультивибратора D1.1-D1.2

Микросхему CD4001 можно заменить любым другим аналогом «…4001» в 14-выводном DIP корпусе, либо отечественным аналогом К561ЛЕ5 или К176ЛЕ5.

Транзистор КТ3102 — любой транзистор структуры n-p-n, маломощный, общего применения.

Диоды 1N4148 можно заменить любыми кремниевыми, например, КД522, КД521.

Конденсаторы С2 и С1 обязательно неполярные и неэлектролитические.

Источник звука — капсюль-динамик от любого стационарного телефонного аппарата. Его можно заменить практически любым миниатюрным динамиком, например, от карманного приемника. Но желательно, чтобы его сопротивление было в пределах 30-200 Ом.

Монтаж выполнен на печатной плате из фольгированного стеклотекстолита. На рисунке 2 приводится чертеж печатных дорожек и монтажа. Чертеж печатных дорожек показан со стороны печати.

Рис. 2

То есть, если плату делать методом фотоэкспонирования или «лазерным утюгом», нужно будет рисунок напечатать в зеркальном изображении. Но, я думаю, такую простую плату будет легче сделать «дедовским» способом, — перечертить через копирку и нарисовать дорожки нитроэмалью или битумным лаком пользуясь заточенной спичкой как пишущим пером.

Налаживание. Тон звука можно установить подбором сопротивления резистора R4. Продолжительность первого звучания при включении заднего хода — подбором сопротивления R1. Соотношение паузы и звука — подстроечным резистором R2.

Признаки неисправности

На повреждение устройства определения скорости могут указывать многие факторы. Индикаторы приборной панели выдадут следующие коды ошибок:

Р0500 сигнализирует о прекращении подачи электрических импульсов от датчика;
Р0503 оповещает о прерывистой подаче импульсов от датчика.
Check Engine указывает перебои работы силового агрегата.

Определить неисправность детали можно по неработающему спидометру.

В движении стрелка хаотично скачет. Причина этого кроется в перебоях передачи импульсов ЭДС.
Стрелочка не реагирует на увеличение скорости. Полное отсутствие сигналов. Источником проблемы является плохой контакт электрической проводки.
Стрелочка датчика топлива двигается скачками. Происходит по причине сбоя в расчете топлива. Показания с ЭДС рассчитываются и передаются на датчик распределения горючего. Например, при скорости 20 километров в час, подача топлива сокращается. Это сделано самим производителем для снижения расхода. Неправильные показания ЭДС вносят ошибку в расчет потребления топлива.
Перестает работать счетчик пробега. Этот счетчик напрямую зависит от спидометра. Также работает от показаний ЭБУ из расчета скорости вращения ведущих колес.
Перестает функционировать гидроусилитель руля.

Повреждение ЭДС можно определить по поведению силового агрегата.

Увеличивается расход топлива.
Нестабильно набираются обороты при разгоне.
Значительное снижение мощности.

Все эти причины потребуют срочной диагностики датчика скорости на работоспособность.

Предназначение ДС

Измерение скорости движения является основной, но не единственной функцией датчика в автомобиле. На основании его данных в «Калине» работает электроусилитель руля. Это позволяет сделать управление более информативным при увеличении скорости и обеспечивает легкое вращение на парковке. Датчик отвечает за стабильную работу двигателя на холостом ходу. Еще одно предназначение датчика скорости «Лады-Калины» — обеспечение режима отсечки топлива. Под этим понимается ограничение поступления бензина при движении накатом без выключения передачи. Режим позволяет сэкономить до 5 % топлива.

Популярные статьи Почему сапунит дизель

Проверка и замена детали

Чтобы убедиться, что проблема состоит в поломке контроллера скорости Лады Калины, нужно воспользоваться тестером. Снимаем устройство и находим импульсный контакт при помощи мультиметра. Далее соединяем минусовый щуп с мотором, а плюсовый с импульсным проводом. Надеваем небольшую трубку на ось устройства и прокручиваем ее.

При этом мультиметр должен быть наготове, чтобы сразу же измерить возникшее напряжение. У работоспособного датчика напряжение должно изменяться с 0.5-0.6 В до 9.9-10 В. Замена датчика скорости происходит следующим образом. Нам понадобится два ключа, на 10 и на 21. Теперь необходимо отключить аккумулятор от сети, а после и разъем датчика. Теперь можно приступить к демонтажу дефектного прибора.

Столкнулся с такой проблемой — датчик скорости на Калине очень быстро вышел из строя. Говоря более конкретно, где-то за полтора года я заменил 3 датчика скорости. Причем последний не проработал и дня. Такой расклад событий меня не устраивал и, честно говоря, слегка поднадоел. Решил разобраться в чем причина столь быстрой «кончины» датчиков.

Поломаться датчик скорости, в основном, может по 3-и причинам — первая, и самая распространенная, попадание жидкости (воды или антифриза) на контакты датчика. Это происходит из-за подтекания патрубков или проезда через большую лужу. Вторая причина — попадания внутрь датчика трансмиссионного масла. Это уже из-за конструктивных особенностей самого датчика. И третья — микросхема датчика скорости может начать плавиться, почему это происходит никто точно не знает.

Первый раз у меня датчик скорости вышел из строя из-за попадания на него тосола. Устранил течь (подтекали патрубки идущие к печке, как раз над датчиком) и заменил датчик. Второй раз спидометр перестал показывать после поездки в дождливую погоду, хотя по лужам вроде и не ездил

Третий раз я вообще не понял почему он перестал работать, возможно сгорела сама микросхема, но это уже не так важно

Датчики скорости на Калину имеют три разновидности 1118-3843010-00 (02, 04). То есть отличаются только последними двумя цифрами. Продавци на рынке утверждают, что нужно ставить только тот, который стоял до этого. Так оно и есть (проверенно лично). Датчики с окончанием 02 и 04 взаимозаменяемы по посадочным местам, но если Вы установите 04 вместо 02 (или наоборот), то работать он не будет (или будет, но всего пару сотен метров, как у меня и произошло). Датчики с окончанием номера 00 вообще не получится установить вместо 02 или 04 из-за различной формы посадочных мест.

Датчик-скорости-1118-3843010-02 (Калуга) так же отличается от -04. На вид он более качественный, когда берешь в руки это заметно. Имеет овальную форму, а не угловатую. Низ датчика сделан не из пластмассы, а залит веществом, наподобие эпоксидной смолы (точно не знаю). Такой же датчик у меня стоял изначально. Почему я не купил такой же сразу, сам не знаю.

Так вот к чему я веду, покупайте те датчики, которые стояли у Вас. Придите в отделение АвтоВАЗа и попросите датчик скорости, Вам предложат фирменный, качественный датчик необходимого образца. И не нужно проводить «эксперименты», устанавливая все подряд. Только потратите свои деньги.

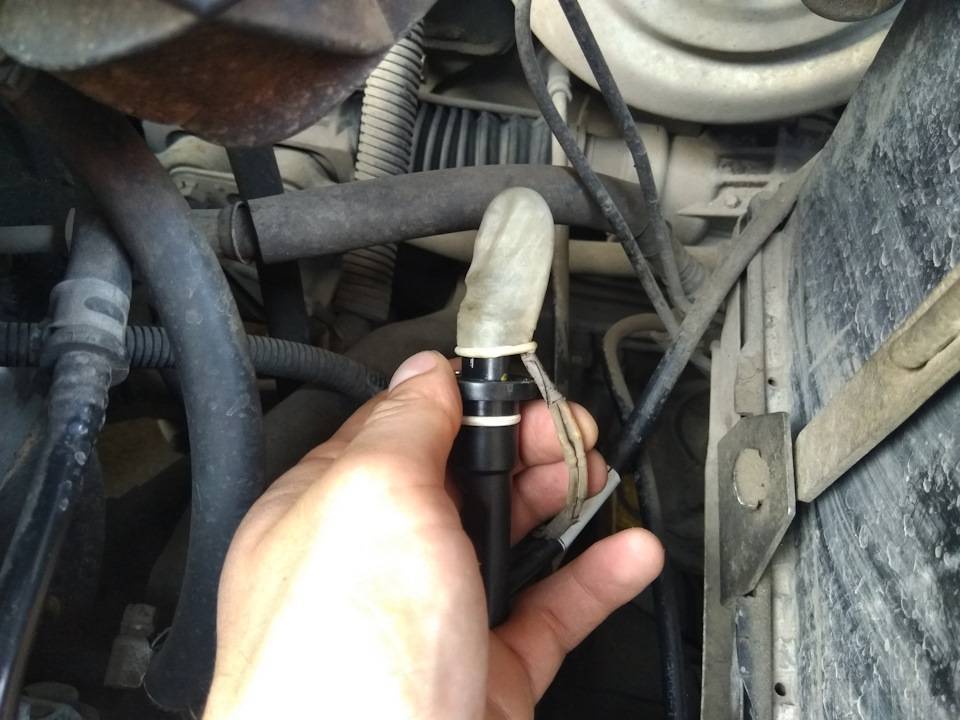

Еще одной причиной может стать отгнивание (повреждение) контактов на самом разъеме или же перелом его проводков.

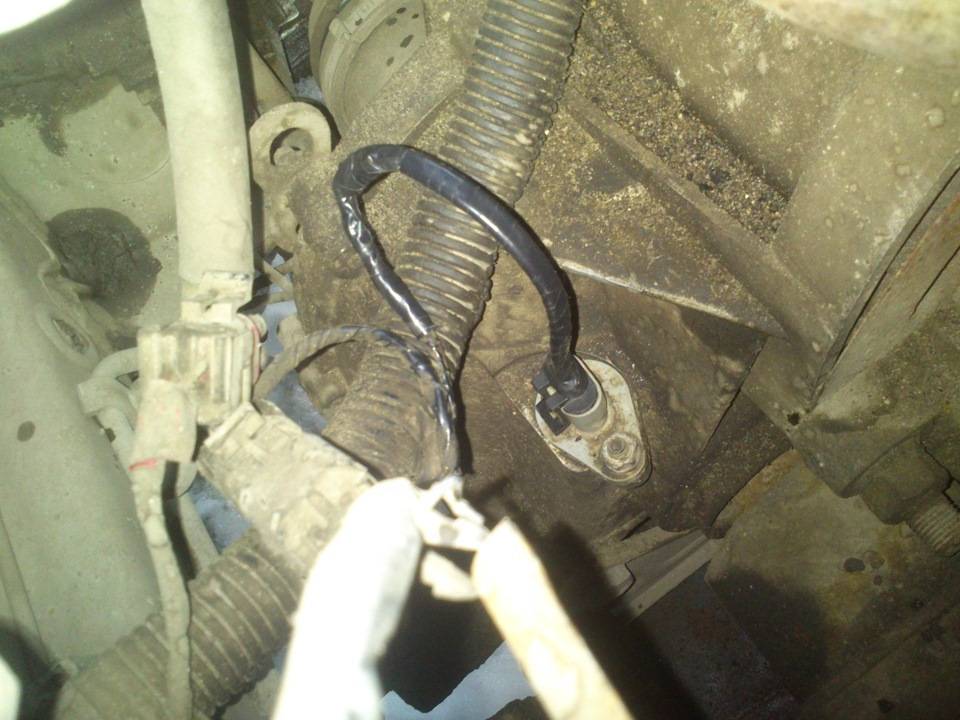

В таком случае Вам придется купить новый разъем. Меняется он элементарно просто — отрезается старый и на его место прикручивается (припаивается) новый. Будьте внимательными с порядком проводов, не перепутайте их местами.

Измерение скорости автомобиля уже давно осуществляется не механическим способом. За это отвечает датчик скорости, принцип работы которого основан на эффекте Холла. Этот датчик подает в контроллер электромагнитные импульсы, на основе которых последний вычисляет скорость движения машины.

Измерение скорости автомобиля происходит следующим образом. Датчик за каждый километр пройденного пути посылает контроллеру фиксированное количество импульсов – 6004. Чем быстрее движется машина, тем выше частота передачи. Таким образом, контроллер вычисляет скорость по временному интервалу между импульсами.

Помимо своей основной функции, этот датчик косвенным образом помогает автовладельцу экономить топливо. Когда автомобиль движется накатом со скоростью свыше 20 км/ч, контроллер, основываясь на показаниях датчика, не открывает подачу горючего.

Датчик скорости Приора: замена, расположение, неисправности

Есть в режиме холостого хода на Приоре глохнет мотор, то следует проверить несколько датчиков. «Виновником» могут быть ДПКВ, ДМРВ, РХХ, ДАС или ДПДЗ. В этом обзоре мы расскажем про датчик скорости (ДСА). Перед тем как менять этот компонент, его необходимо проверить. Находится ДСА в верхней части корпуса коробки передач. Неисправный датчик передает ошибочную информацию, как результат, нарушается работа узлов Лада Приора, в том числе и двигателя. Вот как это происходит:

ДСА посылает сигнал на компонент, отвечающий за работу двигателя в холостом режиме;
Этот компонент работает вместе с РРХ, за счет которого осуществляется подача воздуха на дроссельную заслонку;
Повышение скорости автомобиля способствует увеличению количества этих сигналов.

Проверка датчика скорости автомобиля (ДСА)

Проще всего выявить неисправность этого элемента будет владельцам Лада Приора с бортовым компьютером – на дисплее появится сообщение об отсутствии сигналов на датчик скорости. Без БК тоже можно понять, что в работе ДСА появились неисправности: на холостом ходу силовая установка работает нестабильно, сниженная тяга мотора, спидометр выдает неверные данные, повысился расход горючего. А теперь рассмотрим три способа проверки. Обычно проверка проводится на снятом ДСА, в конце статьи представлена подробная инструкция по демонтажу этого компонента.

Первый способ (без снятия)

Лада Приора должна быть поднята таким образом, чтобы только одно колесо не стояло на поверхности. Контакты датчика необходимо соединить с вольтметром. Теперь переходим к поднятому колесу и начинаем вращать его. Если на тестере появилось напряжение и частота, значит датчик рабочий.

Второй способ (со снятием)

Демонтируем нужный нам компонент. При помощи вольтметра необходимо определить, где расположена клемма, отправляющая сигналы. Подключаем ее входящий контакт к измерителю, второй контакт вольтметра необходимо заземлить на кузов Лада Приора или ее мотор.

Вращайте ДСА, таким образом можно понять, присутствуют ли в рабочем цикле сигналы. При этом необходимо замерить выходное напряжение. Надеваем на ось ДСА кусок трубочки, крутить его необходимо примерно со скоростью 4 км/ч. С увеличение скорости вращения должны повышаться показатели частоты и напряжения на дисплее измерителя.

Третий способ

Здесь нам понадобится контролька. От нужного нам компонента следует отсоединить импульсную клемму. Запускаем зажигание и находим «минус» и «плюс» при помощи контрольки. Вывешиваем колесо Лада Приора как в первом методе проверки. Контролькой скрепляем сигнальный провод и вручную крутим колесо. На измерительном приборе должен гореть «минус» — это говорит о том, что ДСА работает исправно.

В качестве альтернативы можно взять простую лампочку с проводом. Проверить ДСА можно следующим образом: один конец подводится к плюсу АКБ, а другой – к сигнальному входу. Если при вращении колеса лампочка будет мигать, то неисправности следует искать в других узлах.

Замена

Подготовьте трещоточную рукоятку, набор отверток и торцевой ключ на 10. Лада Приора должна стоять на ровной поверхности, начинаем работу с отключения минусовой клеммы аккумуляторной батареи.

Проходит замена по следующей схеме:

Для удобства демонтируем инжекторный патрубок, идущий от воздушного фильтра. Для этого нужно открутить болты, расположенные с каждой стороны патрубка. Затем убираем крепление тонкого шланга и снимаем патрубок;
Откручиваем крепления патрубка и ослабляем его хомуты
Теперь вы можете увидеть ДСА. Отключаем проводку, идущую на разъем питания. На шпильке необходимо открутить гайку – в этом нам поможет торцевая головка на 10;
Тяните корпус датчика скорости на себя. Возможно, он будет туго сидеть в креплении, в этом случае используйте плоскую отвертку;
Извлекаем проводку из датчика
Аккуратно подденьте корпус снизу и достаньте его из КПП;
Монтируем новый компонент и надежно фиксируем его, теперь подключаем провода. Резиновый уплотнитель рекомендуется смазать;
Подденьте отверткой корпус датчика, если его нельзя вытащить вручную
Возвращаем патрубок воздуховода на штатное место, затягиваем его хомутами и подключаем минусовую клемму к АКБ;
Замена завершена.

Теперь нужно проверить в движении работу датчика скорости. Заведите мотор и прокатитесь несколько метров, изучая при этом данные на одометре и спидометре. Если приборы выдают реальные показатели, значит – проблема устранена.

Проверка и замена детали

Инструмент:

Мультиметр
Отвертка плоская большая

Принципы работы датчика фаз и датчика скорости аналогичны. Датчик импульсно замыкает цепь на «массу» при прохождении вблизи его торца штифта распределительного вала (датчик фаз) или стальных элементов задающего диска (датчик скорости). Проверку показываем на примере датчика фаз.

1. При выключенном зажигании отсоединяем колодку жгута проводов системы управления двигателем от датчика фаз. Маркировка выводов колодки жгута проводов «А», «В» и «С» нанесена на корпусе колодки.

2. Для проверки цепи питания датчика подсоединяем щупы тестера к выводам «В» и «А» колодки жгута проводов. При включенном зажигании и в течении 10 с после его выключения напряжение должно быть равным напряжению бортовой сети.

3. В противном случае проверяем исправность цепей (обрыв и замыкание на «массу») между выводом «В» колодки жгута проводов и выводом «45» контроллера («+» питания), а также между выводом «А» колодки и точкой заземления.

4. При исправности цепей и отсутствии напряжения – неисправен контроллер. Подсоединяем щупы тестера к выводам «С» и «А» колодки жгута проводов.

При включенном зажигании (и при отсутствии сигнала датчика фаз) контроллер через свой внутренний резистор должен выдавать напряжение бортовой сети на вывод «С» колодки жгута проводов.

5. В противном случае проверяем исправность цепи (обрыв и замыкание на «массу») между выводом «79» контроллера и выводом «С» колодки жгута проводов.

6. Для проверки датчика фаз демонтируем его и подсоединяем к датчику колодку жгута проводов. Со стороны входа проводов в колодку вставляем в ее гнезда, соответствующие выводам «А» и «С», два отрезка проволоки, так чтобы появился контакт между ними и наконечниками проводов. Подсоединяем щупы тестера к отрезкам проволоки. Включив зажигание подносим несколько раз к торцу датчика стальной стержень (например, отвертка).

7. При этом у исправного датчика прибор должен зафиксировать скачкообразно меняющиеся значения напряжений.

8. Датчик скорости и его цепи проверяем аналогично. Колодка жгута проводов системы управления двигателем, подсоединяемая к датчику скорости, имеет нумерацию выводов «1», «2» и «3». На вывод «1» колодки жгута проводов подается от главного реле напряжение, равное напряжению бортовой сети автомобиля. Сигнал от датчика скорости через вывод «2» колодки подводится к выводу «59» контроллера. Вывод «3» колодки соединен с «массой».

В статье не хватает:

Фото инструмента
Качественных фото ремонта

Виды спидометров

В настоящее время существует три типа спидометров:

механические;
электрические;
электромеханические.

На приборе механического типа обороты с КПП передаются с помощью троса. Пройденный путь на одометре выставляется путем замера оборотов. Каждый оборот соответствует определенному количеству пробега. Пройденный пробег отражается на циферблате.

Циферблат механического устройства

В электромеханическом варианте внесены усовершенствования, которые убрали недостатки механического устройства. Недостатком механики был трос, из-за которого информация часто бывает неверной. Электромеханический прибор дополнен датчиком скорости, сигналы от которого проступают на электродвигатель, вращающий редуктор.

Электронным устройством оборудуются все современные автомобили. Электронный спидометр замеряет количество оборотов именно колеса. Пройденный пробег подсчитывается путем анализа окружности колеса и количества оборотов. Информация отражается на дисплее.

Как проверить датчик скорости на Лада Калина своими руками

Симптомы неисправного датчика скорости

Если у вашего автомобиля во время эксплуатации присутствует хоть одна из ниже названных причин, этот будет стопроцентным поводом для его проверки.

Не стабильная работа на холостых оборотах.
Расход топлива увеличился.
Двигатель не «тянет», либо перестал быть таким приемистым, как раньше.
Не работает или есть ошибки в работе спидометра.
Отключается электроусилитель руля.

Если на автомобиле установлен бортовой компьютер, то ошибки исходящие от датчика скорости, так же будут поводом для проверки.

Причины неисправности

Самой частой причиной поломки датчика скорости является вышедшее из строя проводка. Она сильно подвергается внешним погодным условиям, окисляется и ржавеет. Таким образом только внешний осмотр даст верный ответ.

Один из контактов датчика отпал из-за воздействия коррозии.

Проверка датчика скорости

Рассмотрим самые основные способы проверки.

Первый способ

Проверить датчик скорости достаточно просто, необходимо лишь иметь под рукой мультиметр.

Слева направо:1. Плюс 2. Импульс 3. Минус

Далее берём заранее снятый датчик, очищаем его от грязи подсоединяем к центральному контакту плюсовой провод, а минус ставим на корпус автомобиля. Затем воздействуем на датчик путем небольшой вибрации, при этом значения в мультиметре должны колебаться от 0,5 до 10 В.

Грязь внутри датчика скорости

Второй способ

Датчик находится в корпусе КПП, переднее колесо вывешено. Таким же образом подсоединяем мультиметр и вращаем колесо. Если изменения на приборе есть, то датчик исправен.

Третий способ

Работает также безотказно и будет очень полезен тем, у кого нет мультиметра. Вывешиваем переднее колесо, берем лампочку на 12 В в патроне, плюс подсоединяем к АКБ, а минус на сигнальный контакт датчика. Если лампа загорается, то датчик рабочий.

Если же не один из вышеназванных способов вас не устроит, то гораздо проще купить новый датчик, и не возиться со старым.

За измерение скорости автомобиля отвечает датчик скорости. Именно он передает информацию на ЭБУ и благодарю этому датчику мы видим скорость нашего авто. Если вы вдруг заметили, что скорость на спидометре ниже, чем скорость вашего авто, возможно датчик вышел из строя и требуется его замена. Замену датчика скорости на Калинеможно произвести самостоятельно, без помощи специалистов, а как это сделать мы опишем ниже.

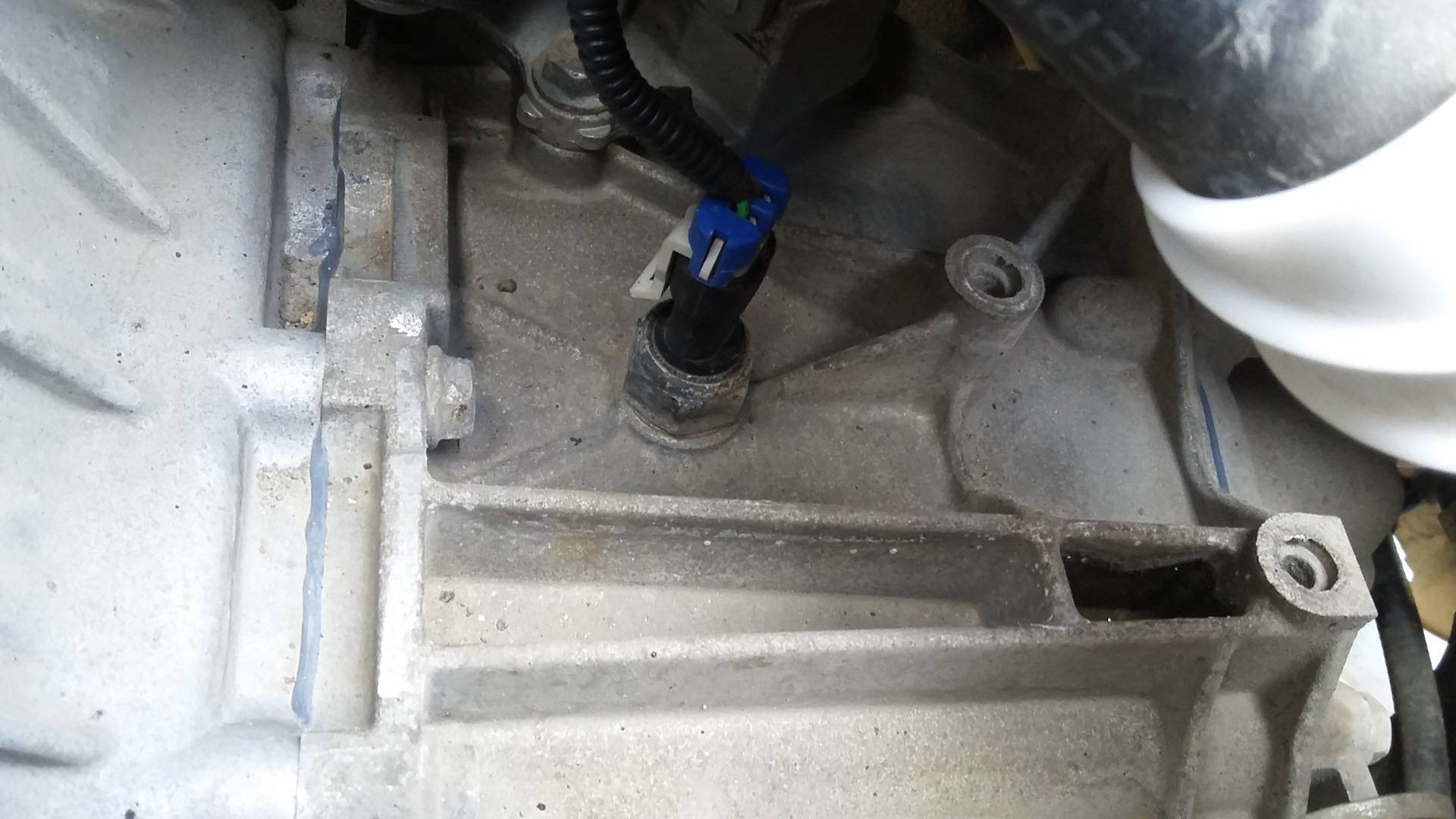

Какой установлен и где найти датчик скорости на Калине

Автомобили Лада Калина комплектуются датчиком скорости 1118-3843010. Расположен он на верхней части КПП, а чтобы до него добраться, необходимо открутить воздушный патрубок идущий от корпуса фильтра к дросселю.

Сколько стоит датчик скорости на Калину

Датчик 1118-3843010 без кольца (Псков) цена от 350 руб
Датчик 1118-3843010 без кольца (СтартВольт) цена от 300 руб
Датчик 1118-3843010 с кольцом (Псков) цена от 500 руб
Датчик 1118-3843010-04 (ЗАО Счет Маш) цена от 300 руб

Для того, чтобы точно определить, какой датчик у вас установлен, необходимо снять ваш старый и посмотреть на нем маркировку.

Как определить что датчик неисправен

Существует ряд признаков по которым можно определить что датчик скорости неисправен и требует замены.

Одометр не считает километраж
Стрелка спидометра хаотично двигается вне зависимости от скорости автомобиля
Горит Check Engine двигателя во время движения

Это основные признаки которые указывают на то, что замены датчика скорости на Калине вам не избежать.

После снятия датчика может осмотреть его и почистить, иногда это «реанимирует» его. В него может попасть влага или грязь, что приводит к его нестабильной работе. Так же может окислится контакт клеммы датчика.

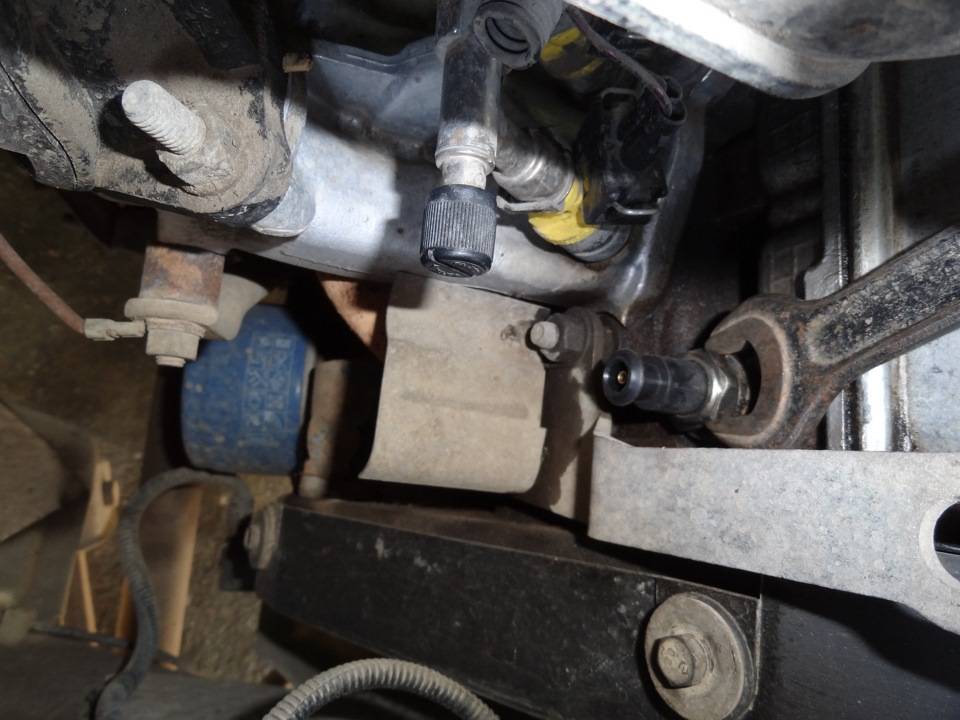

Инструкция по замене датчика скорости 1118-3843010 Лада Калина

Итак, открываем капот и видим резиновый гофрированный патрубок идущий от воздушного фильтра к дросселю. Для удобства замены датчика, нам придется снять этот патрубок.

Аккуратно снимаем ее с датчика и откручиваем с помощью головки на «10» болт крепления датчика. Для удобства можно воспользоваться либо маленькой трещоткой, либо удлинителем.

Проверяем колодку датчика, при необходимо почистим ее, берем новый датчик устанавливаем его на место и производим сборку в обратной последовательности.

На этом процесс замены завершен, никаких других действий не требуется.
