Замена датчика кислорода Лада Гранта – подробная инструкция с фото и видео

Содержание

Как проверить датчик кислорода самостоятельно

Датчики будем проверять мультиметром. Для удобства рекомендуется проехать на машине по эстакаде или смотровой яме.

Осторожно отсоедините фиксатор троса от датчика, нажав на пружинный зажим. Далее нужно включить зажигание

Замена датчика кислорода Лада Гранта – подробная инструкция с фото и видео

Нумерация выходов указана на клеммной колодке. Нам нужно проверить питание ТЭНа на выводе «В»

Далее щуп отрицательного вольтметра подключается к массе двигателя

Проверяемое напряжение должно быть не менее 12 В. Если он меньше или совсем не работает, ЭБУ неисправен, аккумулятор или электрическая цепь разряжены.

Проверяем исправность цепи питания датчика и ЭБУ

Подключаем отрицательный щуп вольтметра к клемме «С» блока датчиков

Второй зонд на значении «А» и затем измеряет напряжение между двумя клеммами. Напряжение должно быть 0,45 В. Если напряжение не доходит до блока или отличается более чем на 0,02 В, значит неисправна цепь питания или электронный блок управления.

Проверка лямбда-зонда тестером:

Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.

Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.

Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.

Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:

Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.

  • всё время 0,1 — мало кислорода
  • всё время 0,9 — много кислорода
  • Зонд исправен, проблема в чём-то другом.

Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.

  1. Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
  2. При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
  3. Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
  4. Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.

Проверка напряжения в цепи подогрева

Для проверки наличия напряжения в цепи нужен вольтметр. Включаем зажигание и подсоединяем его щупами к проводам нагревателя (отсоединять разъем не можно, лучше проткнуть острыми иголками). Их напряжение должны быть равно тому, что выдает аккум на не запущенном двигателе (около 12В).

Если нет плюса нужно пройти цепь АКБ-предохранитель-датчик, поскольку он всегда идет напрямую, а вот минус поступает с ЭБУ, так что если нет минуса смотрим цепь до блока.

Проверка нагревателя лямбда зонда

Кроме как померить напряжения мультиметром, можно замерить еще и сопротивления для проверки исправности нагревателя (двух белых проводов), но нужно будет тестер переключить на Омы. В документации к определенному датчику обязательно указывается номинальное сопротивление (обычно оно около 2-10 Ом), ваша задача только проверить его и сделать вывод. На видео показан данный способ:

Проверка опорного напряжения датчика кислорода

Тестер переключаем на режим вольтметра, затем включив зажигание измеряем напряжение между сигнальным и проводом массы. В большинстве случаев опорное напряжение лямбда-зонда должно быть 0,45В.

>

Обзор производителей, стоимость датчиков кислорода

Каталожный Артикул / номер датчика Цена (Руб.) Ресурс (Тыс. км)
Каталожный номер управляющего датчика 21074-3850010-00 От 2600 70- 75
Диагностический 2 датчик

21074-3850010-00

От 2600 70 — 75
Лямбда-зонд NGK 95801 Код: 0000-749176 От 2800 — 2900 70 — 85
BOSCH 0 258 006537 —/— —/—
BOSCH 0 258 986 602 —/— —/—
BOSCH 0 280 218 116 —/— —/—
BREMI 30223 —/— —/—
ERA 570023 —/— —/—
FENOX SD10100O7 От 3100 — 3300 —/—
FENOX AM28116C3 —/— —/—
DENSO DOX-0150 —/— —/—
PIERBURG 7.22701.08.0 —/— —/—
DENSO DOX-0150 —/— —/—
STELLOX 20-00028-SX —/— —/—
STELLOX 20-00022-SX —/— —/—
STELLOX 20-00020-SX —/— —/—
PATRON HZ-30301006-0042 —/— —/—
ERA 570023 —/— —/—
NGK 5653 —/— —/—
NGK 1628 —/— —/—

*цены актуальны состоянием на 06.11.2018 года.

Чем и как можно проверить лямбду

Для проверки понадобится цифровой вольтметр (желательно аналоговый вольтметр, так как он имеет гораздо меньшее «время выборки», чем цифровой) и осциллограф, по возможности измерения будут более точными. Перед проведением проверки желательно прогреть автомобиль, так как лямбда исправно работает при температуре выше 300С°.

Для начала ищем нагревательный провод:

Заводим двигатель, разъем лямбды не отсоединяем. Подключаем отрицательный щуп вольтметра (обычный магазин) к кузову. Положительным щупом цепи «ударяем» по каждому контакту провода и наблюдаем за показаниями вольтметра. Когда положительный вывод нагревателя обнаружен, вольтметр должен показывать постоянное 12 В. Далее отрицательным щупом вольтметра пытаемся найти отрицательный провод ТЭНа. Включаем остальные контакты разъема датчика. При обнаружении отрицательного контакта вольтметр снова покажет 12 В. Остающийся провод, сигнальные провода.

Адреса фирм, предоставляющие услуги по замене и установке датчиков кислорода (регион Москва, СПБ, Киев)

Название Адрес
1. Автосервис «Ваш глушитель» г. Москва, пос. Рублево, пересечение улиц Василия Ботылева и Новолучановской, ГСПК Ренни (ЗАО, район Кунцево, м. Крылатское, м. Строгино). Телефон: 8-926-601-90-85
2. Специализированный Автотехцентр Москва, ул. Чермянская, д. 6, стр. 1 Телефон 8 (495) 730-50-70, 8 (495) 730-50-34
3. Автосервис «МР АВТО» Санкт-Петербург, Мебельный проезд 2д, Телефон +7 (812) 770-18-74
4. «Мир Глушителей» ОСНОВНОЙ ФИЛИАЛ НА БЛЮХЕРА пр. М. Блюхера д.1 к.1, телефон: +7 812 982-58-43

ФИЛИАЛ В ОЗЕРКАХ: пр. Энгельса д. 107, телефон: +7 812 955-60-53

5. «Мастер Сервис» г. Киев, ул. Изюмская, 5
6. «СТО АВТОХОРС» ул. Набережно-Крещатицкая 4а, Киев
Популярные статьи  Катушка зажигания: как работает, где находится, основные неисправности

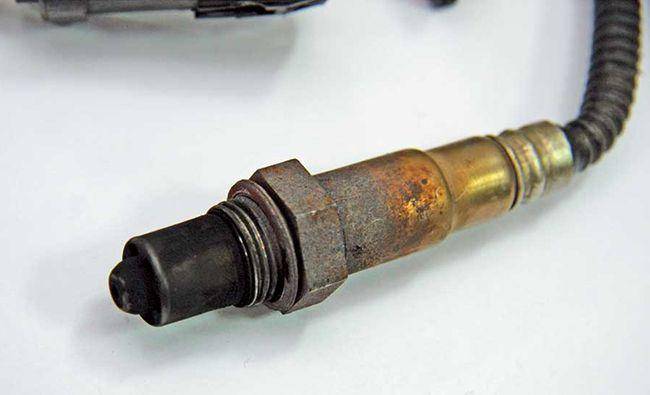

Признаки и причины неисправности лямбда зонда

Согласно статистике датчики кислорода выходят из строя постепенно, поэтому выявить его неисправность можно, если вовремя обратить внимание на следующие «симптомы»:

  • Обороты на холостом ходу начали падать или «плавать».
  • Автомобиль дергается, а после запуска мотора слышны нехарактерные для двигателя хлопки.
  • Снизилась мощность мотора и при нажатии на педаль газа наблюдается замедленная реакция.
  • Двигатель сильно перегревается, а расход топлива увеличился.
  • Изменился запах в выхлопной трубе (выхлопные газы стали более токсичными).

Замена датчика кислорода Лада Гранта – подробная инструкция с фото и видео

В результате вышедшего из строя датчика качество топливной смеси, попадающей в камеру сгорания, ухудшается, из-за чего нарушается отлаженная работа двигателя. Причин для этого может быть множество:

  • Неправильная работа цепи накала или пониженная чувствительность наконечника датчика.
  • Низкокачественное топливо с высоким содержанием железа, свинца, частиц нефтяного распада и прочих вредных включений. Все эти вещества налипают на платиновые электроды, что приводит к неисправности датчика.
  • Проблемы с системой подогрева лямбда зонда. Если подогрев перестал функционировать как нужно, то датчик кислорода будет выдавать неточные данные.
  • Перегрев корпуса регулятора. Такое происходит, если неправильно установить угол опережения зажигания.
  • Изношенные маслосъемные кольца. В этом случае в выхлопную трубу попадает моторная жидкость, которая воздействует на лямбда зонд.
  • Если часто производится многократный запуск двигателя.
  • Использование герметиков (особенно силиконовых) для установки лямбда зондов.
  • Нарушен уровень компрессии в цилиндрах двигателя. В этом случае горючая смесь сгорает неравномерно.
  • Забитые бензиновые форсунки двигателя.

Замена датчика кислорода Лада Гранта – подробная инструкция с фото и видео

Если вы заметили, что не работает лямбда зонд, симптомы не стоит игнорировать, так как в противном случае вы обеспечите себе много проблем с автомобилем. Дело в том, что большинство современных машин, оснащены блоком аварийной блокировки, который может сработать в самый неудачный момент. Однако невозможность дальнейшего передвижения – это еще не самое страшное. Если датчик разгерметизируется, то из строя выйдет система впрыска и вам придется оплатить дорогостоящий ремонт более серьезного узла.

Поэтому рекомендуется периодически проверять состояние лямбда зонда. Сделать это можно самостоятельно.

Самостоятельная замена датчика

Если после проверки мы убедились, что датчик неисправен, его необходимо заменить. Для этого нужно обратиться в автосервис или сделать это самостоятельно.

Для замены датчика нам понадобится всего 22 мм гаечный ключ.

Замена датчика кислорода Лада Гранта – подробная инструкция с фото и видео

Отсоедините отрицательную клемму аккумуляторной батареи

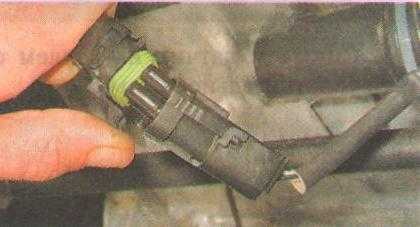

Осторожно вытяните фиксатор провода из датчика

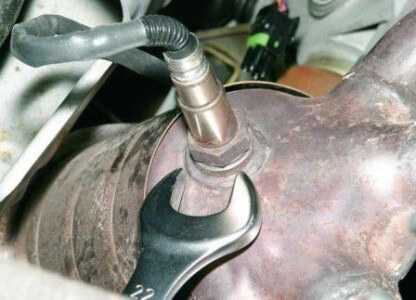

Используя гаечный ключ на 22 мм, осторожно открутите старый датчик и установите новый.

Как видите, все просто и легко. Основная проблема на начальном этапе – выявление неисправности датчика (лямбда-зонда). Это действительно причина, после того как мы убедимся в его неисправности, вы можете смело менять его на новый.

Лада Калина как заменить Лямбда-зонд 8 клапанный, видео.

https://www.youtube.com/watch?v=0WNge9o5ii0

Замена датчика кислорода Лада Гранта

На автомобиле Лада Гранта установлены два датчика кислорода — управляющий и диагностический. Первый датчик отвечает за качество и количество смеси в камере сгорания, второй осуществляет контроль каталитического нейтрализатора.

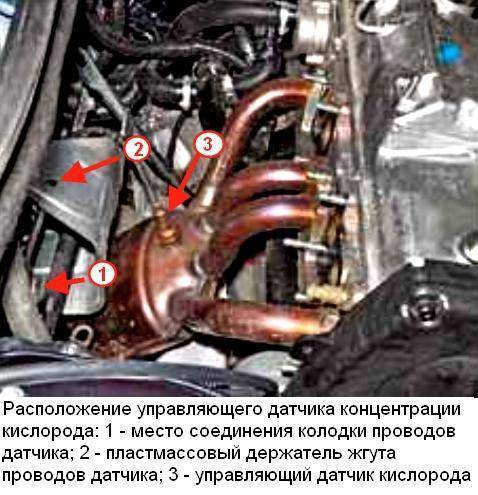

Управляющий датчик кислорода на Гранте расположен в верхней части коллектора, диагностический за катализатором.

Замена датчика кислорода Лада Гранта – подробная инструкция с фото и видео

Содержание материала

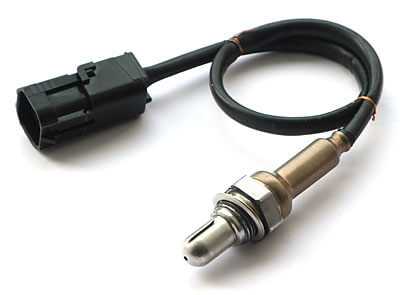

Описание диагностического и управляющего датчика кислорода

Управляющий датчик кислорода Лада Гранта принцип работы

Кислород, содержащийся в отработавших газах, реагирует с датчиком кислорода, создавая разность потенциалов на выходе датчика. Она изменяется приблизительно от 0,1 В (высокое содержание кислорода – бедная смесь) до 0,9 В (мало кислорода – богатая смесь).

Внимание! Для нормального функционирования датчика, ему необходима температура не ниже 360°С. Специально для того, чтобы датчик быстро набирал необходимую температуру сразу после пуска двигателя, в него встроен нагревательный элемент

Таким образом датчик контролирует богатую и бедную смесь в камере сгорания

Специально для того, чтобы датчик быстро набирал необходимую температуру сразу после пуска двигателя, в него встроен нагревательный элемент. Таким образом датчик контролирует богатую и бедную смесь в камере сгорания.

Каталожный номер управляющего датчика 21074-3850010-00

Диагностический датчик кислорода Гранта принцип работы

Этот датчик полностью взаимозаменяем с управляющим датчиком, работает по аналогичной с ним схеме. Но, отличия его в том, что он посылает сигнал об отработавших газах после нейтрализатора. Если нейтрализатор работает нормально, показания диагностического датчика будут значительно отличаться от показаний управляющего датчика.

Каталожный номер диагностического датчика 21074-3850010-00

Признаки и неисправности датчиков кислорода на Гранте

Основных неисправностей датчиков может быть всего несколько:

  1. Химический компонент неисправен, что приводит к увеличенному отклику датчика и увеличению периода его срабатывания
  2. Электрическая неисправность датчика например обрыв цепи или механическое повреждение

Признаки неисправности датчиков кислорода

  • нестабильная работа двигателя
  • снижение мощности мотора
  • увеличенный расход топлива

Прежде чем заменить датчик(ки) на новые, необходимо проверить работоспособность ваших старых. Сделать это можно при помощи мультиметра.

Как проверить датчик кислорода самостоятельно

Проверять датчики будем с помощью мультиметра. Для удобства желательно загнать автомобиль на эстакаду или смотровую яму.

Аккуратно отсоединяем колодку проводов от датчика нажав на пружинный фиксатор. Далее необходимо включить зажигание.

Замена датчика кислорода Лада Гранта – подробная инструкция с фото и видео

На колодке проводов указана нумерация выходов. Нам необходимо проверить питания нагревательного элемента на выводе «В»

Далее минусовой щуп вольтметра подсоединяем к массе двигателя

Проверяемое нами напряжение должно быть не менее 12В. Если оно меньше или его совсем нет значит неисправен либо ЭБУ, разряжен аккумулятор или электрическая цепь.

Проверяем исправность цепи питания датчика и ЭБУ

Минусовой щуп вольтметра подсоединяем к к выводу «С» колодки датчика

Второй щуп к выводу «А» и замеряем тем самым напряжение между двумя выводами. Напряжение должно быть 0,45 В. Если напряжение не поступает на колодку или оно отличается более чем на 0,02 В, значит, неисправна цепь питания или неисправен электронный блок управления.

Самостоятельная замена датчика

Если после проверки мы убедились, что датчик неисправен, его следует заменить. Для этого нужно обратиться либо в автосервис, либо сделать это самостоятельно.

Для замены датчика нам потребуется всего лишь ключ на 22мм.

Замена датчика кислорода Лада Гранта – подробная инструкция с фото и видео

  1. Отсоединяем минусовую клемму АКБ
  2. Аккуратно вытаскиваем колодку проводов из датчика
  3. Ключем на 22мм аккуратно выкручиваем старый датчик и устанавливаем новый.

Как видим все просто и легко. Основной проблемой на начальном этапе является определение неисправности датчика. На самом ли деле причина в нем, после того как убедимся в его неисправности можно смело менять на новый.

Особенности датчика

Часто бывает такое, то КД сообщает автомобилисту о наличии обедненной смеси в цилиндрах, это одна из его особенностей. Чтобы решить проблему, в первую очередь следует увеличить подачу бензина, для этого можно взять немного топлива в шприце и прыснуть им во впускной коллектор. Если после этого устройство увидело то, что смесь стала обогащаться, то это значит, что проблема не в нем, а в неисправности системы подачи горючего. Вполне возможно, что причиной проблемы является повреждение магистрали либо некорректная работа топливного насоса.

Популярные статьи  Механические противоугонные устройства для автомобилей

Также бывает такое, что КД сообщает о слишком обогащенной смеси без имеющихся причин. Если это так, то необходимо сделать искусственный подсос воздуха и также проверить реакцию контроллера. При нормальном работающем КД уровень напряжения импульса возвратится к норме. Так или иначе, данный механизм всегда должен быстро реагировать на какие-либо изменения, это основной критерий его работоспособности. Если вы заметили, что реакция устройства слишком медленная, это свидетельствует о том, что КД неисправный и его надо поменять (автор видео — канал AndRamons).

В некоторых случаях бывает такое, что причиной некорректной работы КД кроется в пропусках зажигания, однако замена регулятора в данном случае результатов не даст. В первую очередь необходимо произвести диагностику состояния свечей зажигания. Следует учитывать тот факт, что в выпускную систему при работе мотора засасывается воздух, который в любом случае проходит через КД. Соответственно, устройство может так среагировать — сообщить об обедненной смеси, в то время как по факту она будет обогащенной.

Сейчас на рынке автомобильной аппаратуры все чаще можно встретить только 2 вариации прибора:

  1. Зонд на основе двухканального типа компоновки. Данный тип датчика в основном использовался в машинах 80-го года, а также применяется на современных автомобилях эконом-класса.
  2. Лямбда-датчик широкополосного типа. Данный тип зонда стандартно используется в 70% машин среднего и высшего класса. Данный тип датчика не только с точностью определяет любые отклонения показателей от нормы между элементами, но и своевременно сообщает об этом системе для мгновенной стабилизации положения.

Все образцы современных лямбда-зондов монтируются в специальном выпускном коллекторе, где проходит непосредственно соединение шлангов и патрубков. Такое расположение датчика позволяет получить максимальную производительность и точность этого прибора.

Главная задача любого лямбда-зонда – существенно повысить рабочие ресурсы автомобиля за счет снижения расхода топлива и повышения стабильности по удержанию оборотов во время холостого хода. В итоге этот датчик дает не конкретные значения параметров топливной смеси, а реагирует только при дестабилизации полученных значений. После обнаружения несоответствия заданным параметрам датчик передает информацию центральному блоку, который и исправляет соотношение топлива с воздухом.

Замена регулятора

Замена кислородного датчика на отечественных автомобилях не вызывает, как правило, особых сложностей. Единственная трудность может заключаться в закипании зонда, после чего он практически не поддается механическому воздействию. Но и для таких случаев имеется эффективная и пошаговая инструкция. Она приведена ниже.

  • Автомашина поднимается на эстакаду.
  • Снимается защита силового агрегата.
  • Капот открывается, начинается работа с проводами зонда. Проводку от кислородного датчика можно найти на шлангах СО (систем охлаждения). Они бывают зафиксированы хомутами.
  • Пластиковый хомут, держащий проводку, разрезается;
  • Датчик откручивается ключом на «22».

Если прибор не снимается – налицо закипание датчика. Действуем по следующей схеме. Регулятор обрызгиваем составом WD-40, немного ждем и заново пробуем снять. Если опять не получается, запускаем мотор и нагреваем немного выхлопную систему, поливаем регулятор водой и пробуем опять. Если не помогает, придется нагреть датчик напрямую паяльником, постучать молотком по нему (не сильно) и открутить.

Устанавливается регулятор в обратном порядке снятию. Нужно не забыть подсоединить разъем и зафиксировать проводку к шлангам.

Зная признаки неисправности лямбда зонда, можно вовремя среагировать на это и заменить его. Нормально функционирующий датчик, это качественная и беспроблемная работа двигателя. Этого автомобилист забывать не должен никогда.

Статья чужая на заметку для себя и может еще кому пригодиться

При всей своей миниатюрности и даже незаметности кислородный датчик, или как его иначе называют лямбда-зонд,играет значительную роль для правильной регулировки соотношения воздуха и топлива в камерах сгоранияавтомобильных двигателей любой конструкции. Иначе говоря, по информации именно от этого датчика происходиткоррекция топливной смеси с целью достижения максимальной эффективности силового агрегата при минимальнойвыработке бензина (солярного топлива).Несмотря на достаточную надежность лямбда-датчиков существуют факторы способные привести к досрочномувыходу их из строя или, как минимум, к значительному увеличению погрешности их показаний. Как правило, кнарушению нормальной их работы приводит:

• Очистка корпуса датчика химически активными средствами;• Попадание на датчик технических составов, например антифриза или тормозной жидкости;• Повышенное содержание в топливе соединений свинца;• Значительный перегрев элементов датчика вследствие использования топливной смеси низкого качества, либозасорения топливного фильтра.

Кроме всего прочего, о неисправности датчика кислорода могут свидетельствовать некоторые внешние признаки,связанные с ненормальным поведением автомобиля, а именно:

• Необычное увеличение расхода топлива;• Рывки автомобиля даже при «прогретом» двигателе;• Явные нарушения в работе катализатора;• Ухудшения показателей токсичности выхлопных газов.

Разумеется, свое негативное влияние оказывают и общие условия эксплуатации, способные привести ктривиальному повреждению, как самого датчика кислорода, так и подведенной к нему электрической проводки.Исходя из вышесказанного, в случае подозрений на ненормальную работу датчика кислорода, прежде всего, следуетоценить его внешнее состояние. В случае, если датчик в значительной мере покрыт сажей или просто слоем грязинепонятного происхождения, самое правильное действие — заменить его.

Если же, по внешнему виду, к лямбда-датчику претензий нет, однако проверка его все же желательна, тонеобходимо отключить его от штатной колодки и подключить к вольтметру с достаточно высоким классом точности(схема датчика приведена ниже).

Наличие такого прибора позволяет проверить исправность датчика в динамике работы двигателя. Технологиядостаточно проста : при крейсерском режиме около 2500 оборотов в минуту и вынутой вакуумной трубкеисправный датчик выдает около 0,9 В (ниже 0,3 В — датчик неисправен).

В случае обедненной смеси, которую можно сымитировать принудительном подсосом воздуха, датчик кислородадолжен выдавать не более 0,2В. В промежуточном положении работы двигателя, а именно около 1500 оборотов вминуту, лямбда-датчик должен выдавать напряжение в пределах 0,5В.Если все же принято решение на снятие датчика кислорода, то имеет смысл придерживаться следующихрекомендаций:

1. Демонтировать датчик лучше ••на горячую» — меньше шансов сорвать резьбу;2. Разъем нового датчика лучше поднять повыше, тем самым снижая риск попадания грязи и влаги;3. Даже при наличии специальной смазки лишний слой графитки не помешает.

Датчики концентрации кислорода Лада Гранта

 Датчики концентрации кислорода (лямбда-зонды) Лада Гранта ввернуты в резьбовые отверстия приемной трубы системы выпуска отработавших газов и каталитического нейтрализатора. Всего их два – управляющий и диагностический, они полностью аналогичны

Управляющий датчик концентрации кислорода Лада Гранта

 Датчик, установленный перед нейтрализатором, служит для управления составом топливновоздушной смеси, а датчик на выходе из нейтрализатора — для оценки эффективности работы нейтрализатора. В металлически колбах датчиков расположен гальванически элемент, омываемый потоком отработавши газов. В зависимости от содержания кислорода в отработавших газах в результате сгорания топливовоздушной смеси изменяется напряжение сигналов датчиков.Информация от каждого датчика поступает в блок управления в виде сигналов низкого (от 0,1 В) и высокого (до 0,9 В) уровня. При сигнале низкого уровня блока управления получает информацию о высоком содержании кислорода. Сигнал высокого уровня свидетельствует о низком содержании кислорода в отработавших газахПостоянно отслеживая напряжение сигнала датчиков, блок управления корректирует количество впрыскиваемого форсункам! топлива. При низком уровне сигнала датчик; на входе в нейтрализатор (бедная топливо воздушная смесь) количество подаваемого топлива увеличивается, при высоком уровня сигнала (богатая смесь) – уменьшается. Если разница между уровнями сигналов датчиков на входе и выходе нейтрализатор: меньше значений, допустимых при данном режиме работы, блок управления идентифицирует неисправность нейтрализатора.

Операции по снятию управляющего датчика концентрации кислорода Лада Гранта

Вам потребуется ключ «на 22».1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.2. Разъедините колодки датчика и жгута проводов, отжав пластмассовую защелку.

Популярные статьи  Система курсовой устойчивости автомобиля

3. Отсоедините от термоэкрана фиксатор колодки жгута проводов

4. Выверните датчик из катколлекгора.

5. …и снимите с автомобиля.

6. Установите датчик в порядке, обратном снятию.

Диагностический датчик концентрации кислорода Лада Гранта

 Установлен в катколлекторе за нейтрализатором, работает по тому же принципу, что и управляющий датчик, и полностью с ним взаимозаменяем. Сигнал, вырабатываемый диагностическим датчиком концентрации кислорода, указывает на содержание кислорода в отработавших газах после нейтрализатора. Если нейтрализатор работает нормально, показания диагностического датчика будут значительно отличаться от показаний управляющего датчика.

Операции по снятию диагностического датчика концентрации кислорода Лада Гранта

Вам потребуется ключ «на 22».1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.2. Разъедините колодки жгута проводов датчика концентрации кислорода и проводки автомобиля.

3. Отсоедините фиксатор жгута проводов датчика от термоэкрана.

4. Отверните три гайки крепления дополнительного глушителя к катколлектору и снимите термоэкран приемной трубы глушителя см. «Замена дополнительного глушителя Лада Гранта»,.5. Выверните диагностический датчик концентрации кислорода и снимите его с автомобиля.

6. Установите датчик в порядке, обратном снятию.

Как проверить и заменить лямбда-зонд?

Лямбда-зонд или датчик кислорода — один из важнейших элементов системы выпуска отработавших газов автомобиля. Он проверяет, чтобы в топливной смеси было нужное количество кислорода для эффективного и не наносящего вред окружающей среде сгорания топлива. В этом посте мы вкратце расскажем, что такое лямбда-зонд, как он работает, когда его нужно проверять и как его заменить.

Что такое лямбда-зонд?

Лямбда-зонд расположен внутри выпускного коллектора рядом с двигателем. В автомобилях с системой бортовой самодиагностики EOBD II (европейские автомобили после 2001 г.) в каждом каталитическом нейтрализаторе есть еще один датчик, который проверяет эффективность работы каталитического нейтрализатора.

Этот датчик измеряет процент несгоревшего кислорода, проверяя, чтобы его не было слишком много (слишком бедная воздушно-топливная смесь) или слишком мало (слишком богатая воздушно-топливная смесь). Результаты передаются в электронный блок управления двигателем (ECU), который регулирует количество топлива, подаваемого в двигатель, чтобы обеспечить оптимальное соотношение всех компонентов воздушно-топливной смеси.

Соотношение компонентов постоянно изменяется в зависимости от различных факторов, включая нагрузки на двигатель (например, при подъеме), ускорение, температуру двигателя и длительность прогрева.

На рынке встречаются лямбда-зонды трех типов. Самые ранние по технологии и самые распространенные — лямбда-зонды на основе оксида циркония. Датчики этого типа есть в разных конфигурациях (с одним, двумя, тремя и четырьмя проводами). Это зависит от того, есть ли в датчике предварительный нагрев или нет. Второй тип — это лямбда-зонды на основе оксида титана. Они тоже бывают четырех видов (см. на рисунке).

Датчики этого типа легко отличить, поскольку диаметр резьбы у них меньше, чем у датчиков на основе оксида циркония (визуально у таких датчиков есть желтый и красный провода). И, наконец, третий тип — это так называемый широкополосный лямбда-зонд, который также имеет название «датчик с 5 проводами». Это самый технологически новый и самый точный датчик.

Широкополосный лямбда-зонд чаще других используется в новых автомобилях, оснащенных двумя лямбда-зондами в каталитическом нейтрализаторе.

Как работает лямбда-зонд?

Лямбда-зонд используется для регулировки воздушно-топливной смеси. Блок управления двигателем получает данные от датчика и определяет необходимое количество топлива. Это означает, что воздушно-топливная смесь постоянно колеблется между бедной и богатой, позволяя каталитическому нейтрализатору работать максимально эффективно, одновременно обеспечивая сбалансированность воздушно-топливной смеси и уменьшая вредные выбросы.

Если блок управления двигателем не получает данные от датчика, например, когда двигатель только что запустился или датчик неисправен, то блок управления двигателем использует постоянную богатую смесь, что увеличивает расход топлива и токсичность выбросов. Если лямбда-зонд или электропроводка неисправны или изношены, автомобиль будет постоянно работать на богатой смеси, что увеличит расход топлива и подвергнет возможной неисправности другие элементы системы снижения токсичности выбросов, такие как каталитические нейтрализаторы.

Когда нужно проверять лямбда-зонды?

Как правило, лямбда-зонд служит долго, но может также выйти из строя. Если вы заметили один из следующих признаков, разумно будет проверить лямбда-зонд:

  • Неравномерность холостого хода
  • Жесткий звук работы двигателя
  • Высокий расход топлива и низкая эффективность
  • Высокая токсичность выбросов
  • Черный дым и сажа вокруг выхлопной трубы
  • Неисправность лямбда-зонда может иметь различные причины, в том числе:
  • Использование герметизирующей пасты с силиконом на элементах выпускной системы перед лямбда-зондами
  • Загрязненное топливо или присадки, содержащие свинец
  • Двигатель начал сжигать масло, от чего на датчике появляются отложения сажи
  • Внешнее загрязнение, например, соль с дорожного покрытия, материалы антикоррозионной защиты или химические вещества
  • Срок службы датчика закончился

Как проверить лямбда-зонд мультиметром

Когда наблюдаются рывки при движении, повышенный расход горючего, и горящий “чек”, то стоит провести диагностику. Эти признаки могут говорить и о других неисправностях, но если есть мультиметр, то можно проверить кислородный датчик своими руками. Специалисты рекомендуют проверять лямбду через измерение напряжений.

Но прежде любых измерений нужно прогреть ДВС. Если лямбда холодная, она не будет работать. Также рекомендуется по возможности снять датчик и осмотреть его и проводку на предмет грязи и повреждений. Если датчик деформирован, электрод поцарапан или покрыт сажей, нагаром, то лучше его заменить.

Измерения напряжения в цепи подогрева

Включают зажигание, щупами протыкают провода, которые идут к нагревателю. Можно также втыкать щупы мультиметра в разъем. Напряжение будет примерно равно напряжению в бортовой сети. Если двигатель не запущен, то напряжения может и не быть.

Обычно плюс приходит к нагревателю напрямую. Минус подает блок управления. Если отсутствует плюс, следует проверить цепи от аккумулятора до датчика. Если отсутствует минус, тогда нужно проверить цепь от ЭБУ до датчика.

Проверка нагревателя

Можно проверить работоспособность кислородного датчика при помощи омметра. Очень часто поломка связана со спиралью подогрева или проводкой к ней.

Для проверки омметр присоединяют между контактами нагревателя. Если нагреватель исправен, то омметр покажет сопротивление от 2 до 10 ОМ. В цепи подогрева сопротивление будет от 1 кОм до 10 мОм. Если сопротивления нет, то стоит поискать обрыв в проводке.

Опорное напряжение

Имея под рукой мультиметр, можно проверить опорное напряжения. Для этого включают зажигание, затем измеряют напряжение между проводом сигнала и массой.

В правильно работающей лямбде напряжение будет в пределах 0,45 В. Если имеются отличия хотя-бы на 0,2 В, то проблемы с сигнальной цепи или плохая масса.

Проверка сигнала с датчика осциллографом

Двигатель необходимо прогреть. Осциллограф подключают между сигналом и массой. Затем поднимают обороты до 3000 и наблюдают за изменениями показаний. Сигнал должен меняться в пределах от 0,1 В до 0,9 В. Если осциллограф точный и видно, что изменения в более узком диапазоне, то лямбда неисправна.

Также стоит засечь время, в течении которого показания опускаются от большего уровня к меньшему. За 10 секунд показания должны меняться 10 раз. Если смены происходят реже, тогда может появиться ошибка под датчику.

голоса

Рейтинг статьи

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
