Быстрая проверка работоспособности датчика кислорода

Многими автовладельцами неоднократно подтверждено, что электронная обманка нормально работает лишь в том случае, если лямбда-зонды на машине исправны. Быстро проверить работоспособность датчиков достаточно просто, для диагностики понадобится лишь мультиметр. Выполняем проверку в следующем порядке:

Но стоит заметить, что такая проверка не дает представление о стопроцентной исправности датчика, она лишь подтверждает, что лямбда-зонд находится в рабочем состоянии.

Ясно, что он, реагируя на количество кислорода в выхлопных газах, выдает напряжение 0,1 – 0,2В (бедная смесь) или 0,8-0,9В (богатая смесь). Электронный Блок Управления (ЭБУ) двигателя постоянно меняет количество впрыскиваемого топлива – бедную смесь обогащает, богатую обедняет

Таким образом поддерживается оптимум, а сигнал на Лямбда-зонде при этом выглядит (можно посмотреть осциллографом) как серия импульсов равной длительности, почти прямоугольной (важно!) формы, размахом от 0,1 – 0,2В до 0,8-0,9В. Так все и работает, пока замкнута цепь авторегулирования, включающая в себя двигатель с «обвеской», ЭБУ и Лямбда-Зонд

Цепочка начинает плохо работать, если озаботиться экономией и экологией и поставить газобаллонное оборудование (ГБО). Для двигателя с моновпрыском , вполне достаточно простой эжекторной системы. Только вот желтая лампочка Check Engine начинает гореть постоянно, а при езде на бензине появляется солидный перерасход.

Бытует мнение, что это виноват газ. Якобы Лямбда-Зонд «приучен» к бензину, а «на газу он сходит с ума». На самом деле всё гораздо проще

Лямбда-Зонду не важно, какое топливо сгорает. Он продолжает так же исправно реагировать на количество кислорода в выхлопе

Вот только его реакция никак не сказывается на работе двигателя – ведь цепь авторегулирования разорвана. Если раньше, в ответ на сигнал о богатой смеси, ЭБУ сокращало подачу бензина (на меньшее время включая форсунку) , а на сигнал о бедной – обогащало, поддерживая стехиометрическую смесь , то при работе с газом ЭБУ никак не может повлиять на эжекторную систему ГБО . Видя, что реакции нет ЭБУ зажигает лампочку Check Engine и переходит на режим «аварийной» работы. При езде на газе это никак не влияет на его расход, поскольку он определяется настройкой ГБО . Но при переключении на бензин расход резко возрастет потому, что «аварийный режим» остается в памяти ЭБУ . Для нормальной работы двигателя на газе как раз и нужен Эмулятор Лямбда-Зонда. Его задача — обмануть ЭБУ , при работе на газе показать, что всё в порядке. Делает это он очень просто: выдает сигнал, похожий на реакцию реального Лямбда-зонда при нормальной работе. Эмулятор выдаст 0,1В, ЭБУ начнёт обогащать смесь, эмулятор выдаст 0,9В. ЭБУ начнет обеднять смесь, как это и бывает, при работе на бензине. Таким образом, лампочка Check Engine не загорается, а ЭБУ в аварийный режим не переходит. Можно купить готовый эмулятор, можно изготовить самому по простой схеме, главное – правильно подключить.

Как правильно сделать обманку кислородного датчика

Сделать обманку для бортового компьютера своими руками можно тремя способами:

  • установить механическую втулку;
  • подключить несложную электронную схему;
  • сделать перепрошивку контроллера.

Каждый из методов вполне эффективно решает проблему вышедшего из строя датчика и возвращает работу двигателя в нормальное состояние.

Механический способ (с чертежами ввёртыша)

Чтобы обмануть контроллер, необходимо установить металлическую втулку между выхлопной трубой и лямбда-зондом. Для изготовления детали понадобится:

  • металлическая заготовка;
  • обрабатывающий станок;
  • отвёртка;
  • набор ключей.
Популярные статьи  Дополнительное охлаждение АКПП

Обманки на лямбда — зонд: что нужно знать

Бронзовую механическую обманку можно сделать вручную или заказать её изготовление специалисту

Сделать деталь можно даже без специальных навыков работы, главное – иметь хороший токарный станок. В крайнем случае можно заказать её изготовление у знакомого специалиста.

Форма и размеры втулки показаны на чертеже.

Обманки на лямбда — зонд: что нужно знать

Деталь должна точно соответсвовать схеме по форме и размерам

Чтобы установить механическую заглушку, необходимо сделать следующее:

  1. Поднимаем автомобиль на эстакаду.
  2. Отключаем клемму «минус» на аккумуляторе.
  3. Выкручиваем зонд.

Обманки на лямбда — зонд: что нужно знать

Для установки механической обманки датчик нужно выкрутить

Обманки на лямбда — зонд: что нужно знать

Сделанная точно по схеме деталь накручивается на лямбда-зонд

После запуска двигателя сигнал Check Engine должен потухнуть. Таким образом, датчик немного отодвигается от потока выхлопных газов. Механическая обманка-ввёртыш подходит для большинства моделей автомобилей, главное, чтобы датчик вкручивался в корпус.

Как сделать и установить электронный (со схемой)

Так как контроллер принимает электронные сигналы, которые к нему поступают от лямбда-зонда, можно поставить специальную схему-обманку. Она подключается к проводам, которые идут от датчика к разъёму. Место установки у разных моделей отличается: это может быть центральный тоннель между сидениями, торпеда или моторный отсек. Чтобы сделать электронную схему, приготовьте следующие материалы:

  • паяльник с тонкой насадкой;
  • конденсатор ёмкостью 1 мкФ;
  • резистор на 1 МОм;
  • нож;
  • канифоль.

Обманки на лямбда — зонд: что нужно знать

Электронная обманка должна быть правильно собрана согласно схеме подкючения

Перед началом работы отключаем минусовую клемму. Все соединения необходимо хорошо изолировать. Лучшим вариантом будет поместить схему в пластиковую форму и залить все эпоксидным клеем.

Обманки на лямбда — зонд: что нужно знать

Все соединения электронной обманки должны быть хорошо изолированы

В продаже можно встретить уже готовые электронные обманки. В них используется небольшой микропроцессор, который анализирует сигнал первого датчика, обрабатывает его и формирует нужные показатели для бортового компьютера. Такие устройства легко подключаются, но обойдутся дороже самодельной схемы.

Перепрошивка контроллера: стоит ли делать своими руками

Ещё одним вариантом обманки можно назвать перепрошивку самого бортового компьютера. Изменяя алгоритм работы устройства, вы блокируете обработку сигналов от второго лямбда-зонда. Опасность данного метода состоит в том, что при неправильных действиях будет сложно восстановить прежнюю работу компьютера. Оригинальную заводскую прошивку очень сложно достать, и стоимость её довольно большая. Поэтому доверить такую работу нужно только опытному специалисту, которого вы знаете лично.

Что такое эмулятор лямбда-зонда

Обмануть датчик кислорода – это значит заставить его выдавать кондиционные величины. То есть показать электронной системе управления мотором, что каталитический нейтрализатор есть, и он исправно чистит выхлопные газы.

Как выглядит

Встречается два вида обманок: механические и электронные. Общее представление о том, какими они бывают, дает таблица с фото.

Вид обманки Подвид Фото эмулятора
Механическая Заглушка с отверстием
Втулка с миникатализатором
Электронная Автономный блок с микроконтроллером
Схема из резистора и конденсатора
  • Любая из механических обманок представляет собой втулку, которая ввинчивается вместо родной лямбды, а датчик уже ставится непосредственно в этот ввертыш.
  • Резистор и конденсатор впаиваются в разрыв контактов родного сенсора.
  • Автономный блок с микроконтроллером ставится вразрез между колодкой и лямбда-зондом.

Когда нужна замена

Следует выделить ситуации, когда катализатор требует обязательной замены. Среди них можно выделить:

  1. Механическое воздействие. Даже удар небольшой силы может стать причиной повреждения внутренних элементов, появлению трещин на блоке. Эксплуатировать автомобиль с поврежденным катализатором не рекомендуется. В любом случае это приведет к его дальнейшему разрушению.
  2. Некачественное топливо и другие жидкости, которые используются для прочистки топливной системы. Это приводит к загрязнению путей катализатора и ухудшения его эффективности.

Понять, что катализатор находится в плохом состоянии, помогут определенные признаки, в том числе нестабильные обороты мотора на холостом ходу, ухудшение динамики, странный звук из-под днища машины. Проблема в том, что отремонтировать катализатор нельзя. Если он поломался, то его можно только заменить на новый. Есть также небольшая хитрость, позволяющая решить проблему – обманка катализатора, которая имитирует работу устройства. Более того, ее можно сделать своими руками.

Зачем вообще нужно обманывать датчик кислорода

Обманки на лямбда — зонд: что нужно знать

Если вырезать катализатор, а в электронной системе управления двигателем оставить все как есть, то мигом получите ошибку по лямбде. Об этом оповестит значок Check Engine, «задушенная» педаль газа и увеличенный расход топлива.

Почему обманывают только вторую лямбду? Во-первых, она контролирует именно состояние катализатора. Но в некоторых моделях она повышает точность дозирования компонентов топливовоздушной смеси (часто при использовании неверной обманки резко возрастает расход бензина). Во-вторых, первый сенсор выполняет важную функцию – корректирует содержание бензина и воздуха в цилиндрах, делая это из соображений экономии топлива и заботы об экологии. Обманки на лямбда — зонд: что нужно знать

Альтернатива эмуляции одна – перепрошивка. Программы управления под ЕВРО 2 видят только один датчик кислорода – тот, который корректирует смесеобразование. «Шить» ЭБУ только с целью отключения второго сенсора дорого, да и надежность неоригинальной прошивки может хромать.

Плюсы и минусы от установки пламегасителя своими руками

Главная причина, из-за которой владельцы машин ставят пламегаситель вместо нерабочего нейтрализатора — заоблачная цена последнего. Деталь для российских автомобилей обойдётся порядка 30 тыс. руб., а чтобы купить новый катализатор на иномарку, придётся потратить от 50 до 100 тыс. руб., иногда и больше. В то время как красная цена пламегасителя вместе с установкой и настройкой составляет около 20 тыс. руб.

Обманки на лямбда — зонд: что нужно знать

Схема комбинированного пламегасителя

Установка пламегасителя вместо катализатора вызывает такие негативные последствия:

  • увеличение токсичных выхлопов, чьё количество не соответствует современным экологическим требованиям (Euro 5);
  • сокращение срока службы других элементов выхлопной системы — резонатора и глушителя (примерно на 10%);
  • для нормальной работы двигателя придётся перепрограммировать контроллер либо откорректировать показания кислородного датчика (лямбда-зонда) путём установки различных «обманок» и эмуляторов.

Пока законодательство Российской Федерации не запрещает эксплуатацию машин, чьи выбросы в атмосферу не удовлетворяют требованиям стандарта Euro 5. Соответственно, увеличение токсичных выхлопов не нанесёт вам прямого вреда, хотя ухудшит экологическую ситуацию в целом. Выбор остаётся на вашей совести.

Популярные статьи  Ремонт и обслуживание ВАЗ 2114: генератор

Обманки на лямбда — зонд: что нужно знать

Схема работы лямбда-зондов

Детали выпускной системы, работающие вместе с пламегасителем, прослужат меньше из-за высокой температуры поступающих в них газов. Но по сравнению с затратами на новый катализатор расходы по замене глушителя несущественны. Вдобавок вы получаете такие бонусы:

  1. Сопротивление прохождению дыма у пламегасителя ниже, чем у нейтрализатора. Отсюда возникает небольшая экономия топлива (до 5%) и улучшение рабочих условий для двигателя, что положительно сказывается на его ресурсе.
  2. Бензин с меньшим октановым числом уже не нанесёт вреда дорогостоящему катализатору. То же касается этилированного топлива, заставляющего последний перегреваться и быстро разрушающего керамические соты.
  3. Теоретически мощность мотора вырастет на 5—7%, хотя вы вряд ли это почувствуете.
  4. Нет опасности пожара, когда вы летом заехали на целину, поросшую сухой высокой травой. Гаситель пламени не греется так сильно, как нейтрализатор, и возгорания травы не произойдёт.

Механический способ

Методика заключается в использовании металлической проставки, или втулки, которая ставится между кислородным датчиком и выхлопной трубой. Любой, кто в некоторой степени владеет токарными навыками, может изготовить обманку самостоятельно. Для изготовления детали берется бронза или теплоустойчивая сталь. Кроме того, понадобится схема самой обманки, которую легко найти, благо компьютер есть у многих. При его отсутствии можно воспользоваться помощью друзей или знакомых.

В торце втулки есть небольшое отверстие диаметром 2 мм для прохождения выхлопных газов. Что интересно, делается достаточно легко обманка катализатора своими руками. Схема ее предусматривает наличие внутри керамической крошки с каталитическим покрытием.

Вся суть заключается в следующем. Выхлопные газы сначала попадают во втулку и проходят через керамический наполнитель. В результате происходит химическая реакция, из-за чего снижается концентрация окиси углерода и углеводорода (СО и СН). После этого газы достигают кислородного датчика, который передает на ЭБУ нормальные показатели.

С конструктивной точки зрения обманка – это тот же катализатор, только в гораздо меньшем размере. Для ее установки достаточно придерживаться несложной инструкции:

  • Снять клемму «-» с аккумуляторной батареи.
  • Добраться до месторасположения второго датчика кислорода (что после катализатора), при необходимости проведя частичную разборку.
  • Отсоединить разъем, ключом на 22 выкрутить лямбда-зонд и установить втулку.
  • Вкрутить кислородный датчик в обманку и подсоединить разъем.

Как видно, установка обманки на катализатор не так сложна, как может показаться на первый взгляд. Удобнее всю работу сделать на яме или подъемнике.

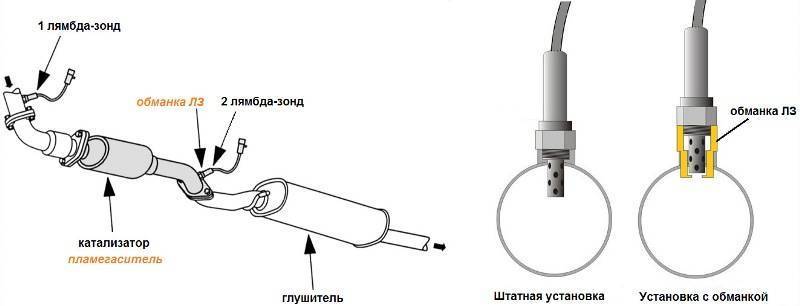

Механическая обманка лямбда-зонда

Любой автомобильный катализатор представляет собой банку глушителя с расположенными в ней металлическими или керамическими сотами с напылением из драгоценного металла (золото, платина и т. д.). Благодаря реакции окисления выпускные газы, проходя через такое устройство, очищаются от вредных примесей, снижается уровень токсичности выхлопа.

Каталитический нейтрализатор (КН) работает в условиях высоких температур, поэтому его ресурс относительно небольшой. Срок службы детали дополнительно сокращается при использовании некачественного топлива – соты забиваются нагаром, образующимся в результате неполного сгорания топливной смеси. Покупка нового КН обходится достаточно дорого, а так как менять его приходится довольно часто, многие собственники авто стараются избавиться от этого элемента выпускной системы, установив пламегаситель или стингер.

Обманки на лямбда — зонд: что нужно знать

Простое удаление КН имеет побочное явление: на автомобилях с моторами Евро-4 и выше датчик кислорода, установленный за катализатором, фиксирует превышение нормы токсичности выхлопа, в результате на панели приборов загорается лампа Check Engine. Есть три способа избавиться от ошибки:

  • установить дополнительную механическую проставку;
  • внести изменения в электрическую схему кислородного датчика;
  • перепрограммировать блок управления двигателем.

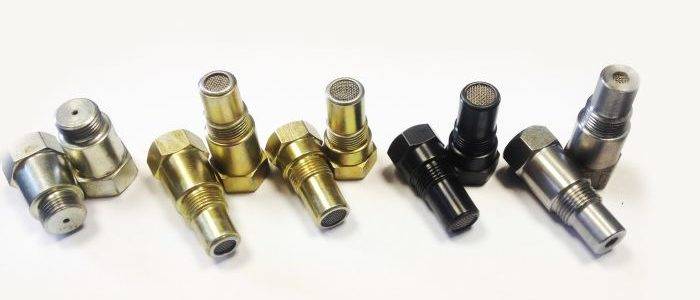

Механическая обманка представляет собой металлическую втулку определенной длины, с отверстием небольшого диаметра внутри. Также во внутренней части этого приспособления находится керамическая крошка с каталитическим покрытием. По сути, втулка представляет собой мини-катализатор, но здесь происходит очистка только тех отработанных газов, которые попадают на кислородный датчик. Следует отметить, что существует и простые обманки, выполненные в виде обыкновенной втулки с отверстием, внутри которой нет никаких элементов. Изготовить элементарную проставку может любой токарь, в этом случае не обязательно покупать фабричное изделие. Преимущества подобных устройств:

  • недорогая цена (в среднем от 400 до 1000 рублей);
  • легкость в монтаже;
  • надежная и простая конструкция.

Обманки на лямбда — зонд: что нужно знать

Однако, у механической обманки есть и свои недостатки – на некоторых моделях авто установить приспособление не удается (не хватает места в силу конструктивных особенностей), приспособление не всегда дает нужный эффект (ошибка полностью не исчезает). Еще нужно заметить, что на машинах с двигателями Euro-5 электронную систему с помощью дополнительной проставки обмануть не получается, Check Engine здесь все равно продолжает загораться.
