Как проверить ДМРВ мультиметром или в движении: симптомы неисправности

Содержание

Диагностика ДМРВ

В принципе, датчик массового расхода воздуха не настолько критичен для запуска мотора, как, например, ДПКВ. Его можно отключить, выдернув разъем, ЭБУ перейдет в аварийный режим, будет определять порции воздуха в топливной смеси по другому датчику – положения дроссельной заслонки ДПДЗ.

Поэтому поломку определяют в несколько этапов по степени сложности:

  • осмотр визуальный и отключение датчика;
  • определение соответствия конкретной модификации ДМРВ прошивке ЭБУ;
  • диагностика тестером в режиме вольтметра.

Это позволит снизить трудоемкость процесса. Например, перед тем, как проверить ДМРВ тестером, следует убедиться, что датчик совместим с конкретным контроллером МИКАС, не производилась прошивка оригинальных мозгов.

Осмотр визуальный

Осуществляется проверка ДМРВ после обеспечения доступа к этому датчику. Для этого потребуется частично демонтировать элементы воздухозаборника (обычно гофра). Зная, как работает волюметр, визуально можно обнаружить механические повреждения или следы жидкостей/грязи в патрубке.

Рис. 11 Осмотр датчика воздуха и гофры

Масло попадает внутрь гофры из-за забитого маслоотбойника вентсистемы картера либо при повышении внутри него уровня смазки. При нарушении графика ТО машины на стенки патрубка попадает пыль и грязь, так как забивается фильтр воздушный.

После демонтажа датчика из корпуса фильтра воздушного входная сетка должна быть чистой. Если не ней имеется налет пыли, скорее всего, резиновое уплотнение было установлено не герметично, внутрь попадал не фильтрованный воздух. В любом из этих случаев работа ДМРВ по умолчанию нарушается.

Диагностика в движении

Следующая методика, как проверить датчик воздуха, позволяет выявить его работоспособность. Для этого не понадобится тестер и прочие инструменты:

  • диагностика ДМРВ производится после отключения разъема ЭБУ;
  • двигатель заводится, на панели загорается Check, указывая на неисправности датчика;
  • однако контроллер переходит в аварийный режим, обеспечивая работу ДВС;
  • если динамические характеристики мотора улучшились при поездке с отключенным датчиком воздуха, значит ДМРВ неисправен.

Рис. 12 Отключение ДМРВ

Соответствие ДМРВ прошивке ЭБУ

По мере необходимости владельцы перепрошивают мозги ЭБУ для улучшения характеристик, получая при этом побочные проблемы. Например, если для контроллера МИКАС произведена прошивка ДМРВ может работать не корректно.

В этом случае говорить о неисправности датчика в принципе не верно, но его сигналы не предназначены для новой версии МИКАС контроллера, которую на него установили. Выявить в ДМРВ признаки неисправности в этом случае можно единственным способом:

  • изменить угол положения заслонки дроссельной (обычно 1 мм прокладкой возле упора заслонки);
  • отключить датчик ДМРВ при работающем двигателе (выдергивается фишка из разъема).

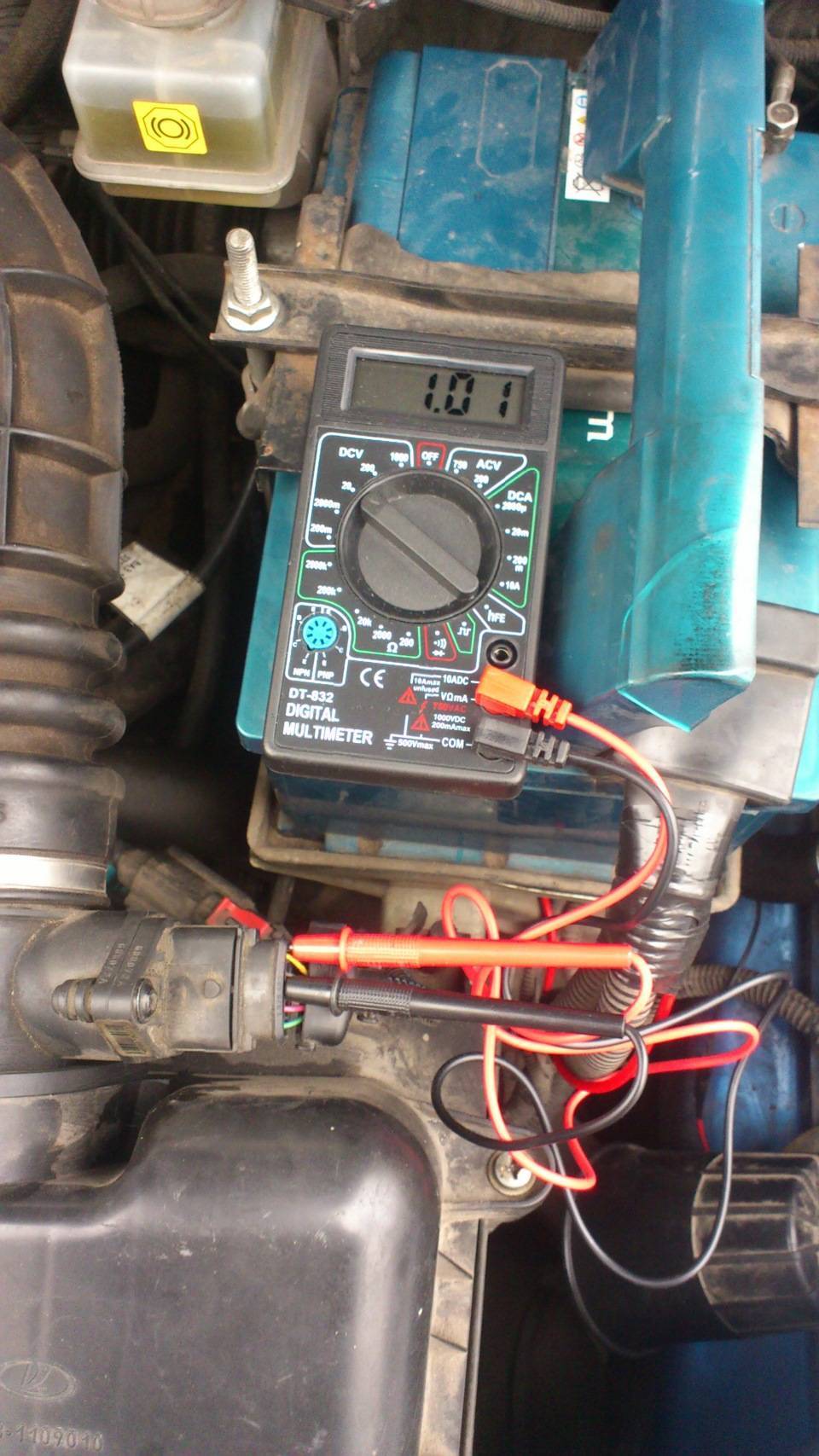

Проверка мультиметром

Если на предыдущих этапах диагностировать неисправности датчика не удалось, и он совместим с версией используемого контроллера ЭБУ, производится проверка тестером по технологии:

  • мультиметр переключается в режим 2 В (вольтметр);
  • перед глазами размещается схема распиновки пучка;
  • включается зажигание, черный щуп тестера на массу, красный на желтый провод.

Рис. 13 Схема проверки ДМРВ тестером

После чего при заглушенном двигатели мультиметром считываются показания с учетом факторов:

  • новый прибор покажет 0,99 – 1,01 В;
  • в пределах 1,02 В считается хорошим состоянием датчика;
  • 1,03 – 1,04 В свидетельствует об окончании эксплуатационного ресурса прибора;
  • больше 1,5 В говорит о необходимости замены.

Нижеприведенная таблица содержит параметры распиновки пучка:

Провод Вход Выход
зеленый масса
желтый сигнал на датчик
самый темный к главному реле
самый светлый (полосатый) напряжение питания

Указанные симптомы можно диагностировать бортовым компьютером в группе параметров Uдмрв.

Как проверить датчик расхода воздуха (3 способы проверки)

В некоторых случаях, для проверки ДМРВ, его необходимо демонтировать с автомобиля. Порядок демонтажа:

  1. Ослабить хомут,
  2. Снять воздушный патрубок,
  3. Открутить винты крепления датчика к корпусу воздушного фильтра.
  4. Перед тем как отключить электрический разъем, необходимо снять минусовую клемму с аккумуляторной батареи. Это нужно сделать, чтобы электронный блок управления двигателем не выдал ошибку, и не загорелась лампа «чэка».

Способ №1. Визуальный контроль

Для этого необходимо снять датчик и внимательно его осмотреть на наличие механических повреждений или посторонних предметов, мусора. Также стоит визуально оценить целостность сенсоров нагревательных нитей или нагревательной плёнки.

Подобные проблемы могут возникнуть из-за негерметичного корпуса воздушного фильтра, или из-за некачественного воздушного фильтра.

При выявлении видимых повреждений – датчик необходимо заменить. А при наличии в нём мусора или загрязнений – ДМРВ можно очистить специальными средствами или очистителем карбюратора (спрей на спиртовой основе). Сенсоры ДМРВ очень хрупкие, поэтому будьте осторожны – не стоит их чистить механическим образом. Датчик ремонту не подлежит!

Способ №2. Отключение подачи питания

Самый простой способ проверить датчик массового расхода воздуха — отключить от него питание. При неработающем двигателе, отсоединяем электрический разъем на датчике массового расхода воздуха. Затем запускаем двигатель.

В данной ситуации блок управления двигателем переходит на резервный режим работы и заменяет показания отключенного датчика на запрограммированные заводом изготовителем.

В этом случае работа двигателя должна нормализоваться и обороты холостого хода увеличатся. Для дополнительной проверки, можно проехать на автомобиле с отключенным разъёмом ДМРВ – 100-200 метров. Если все симптомы неисправности датчика массового расхода воздуха пропали, то значит датчик передает некорректные данные – он признается нерабочим и требует замены.

При проверке ДМРВ этим способом, после отключении электрического разъёма от датчика – на панели приборов загорится лампа ошибки двигателя «Check»

После завершения проверки или его замены, необходимо будет сбросить ошибку! Для этого можно отключить минусовую клемму АКБ на несколько минут (осторожно собьются абсолютно все настройки). В некоторых моделях автомобилей – сбросить ошибку можно только в сервисном центре, специальным сканером, подключенным к диагностическому разъему автомобиля

Способ №3. Проверка мультиметром

Чтобы проверить датчик расхода воздуха мультиметром – необходимо знать какие именно параметры измерять и с каких контактов электрического разъема. У каждой марки автомобиля они могут отличаться. Расположение проводов и клемм датчика, можно посмотреть в электрической схеме автомобиля.

Например на датчиках Bosch, которые устанавливаются на автомобили ВАЗ и GAZ, можно проверить напряжение (V) между входящим сигналом и заземлением на разъёме ДМРВ. Для этого необходимо:

  1. Включить зажигание автомобиля, но двигатель не запускать,
  2. Подключить красный (+) щуп мультиметра к жёлтому проводу,
  3. Чёрный (-) щуп – к зелёному проводу разъёма.
  4. Переключатель режимов на мультиметре устанавливаем на измерение минимального постоянного тока.

Напряжение на контактах должно находиться в пределах 1,00-1,04 Вольта. Если показания окажутся выше, то датчик требует замены.

Дополнительно можно снять датчик не отключая электрического разъема и подать струю воздуха на датчик со стороны воздушного фильтра. Напряжение должно возрасти до 1,3 Вольта, в этом случае датчик расхода воздуха считается рабочим.

В зависимости от устройства датчика, еще возможно произвести замер сопротивления на резисторах. Причем результаты замеров при разной температуре воздуха будут разными. Точные данные об оптимальных величинах показаний сопротивления, температуры измерений и расположение контактов на разъёме – как правило указывается либо в специальной технической литературе, либо в инструкции по ремонту автомобиля.

Преимущества и недостатки датчика абсолютного давления и температуры воздуха

График зависимости расхода воздушного потока от напряжения

Для начала давайте определимся, какими преимуществами обладают датчики абсолютного давления и температуры воздуха перед традиционными расходомерами. Эти преимущества и недостатки позволят вам определить, что лучше ставить на свое авто и есть ли в этом смысл.

Популярные статьи  Почему перегревается двигатель, и что делать при перегреве

Итак, начнем с достоинств:

Первое достоинство — это стоимость датчиков. К примеру, для автомобилей ВАЗ стоимость расходомера ДМРВ составляет около трех тысяч рублей. В то время как ДАД и ДТВ можно будет приобрести в сумме примерно за 1600 рублей.
Ресурс эксплуатации. В работе датчиков массового расхода воздуха часто происходят проблемы — устройство выходит из строя по причине забитости грязью, также может износиться чувствительный элемент регулятора. Если механизм забьется, то в принципе, его можно будет прочистить, но если проблема будет заключаться именно в чувствительном компоненте, то поменять его вряд ли удастся. В любом случае, ресурс эксплуатации расходомеров всегда ограниченный

Если же брать во внимание регуляторы температуры и абсолютного давления, то они, как правило, устанавливаются на весь срок эксплуатации транспортного средства.
Установка двух регуляторов вместо одного расходомера, как показывает практика, позволяет обеспечить ровных холостой ход на распредвалах с так называемой «злой» фазой, от 290 гр и выше.
Отличная отзывчивость педали газа при нажатии. Автовладельцы, которые уже перешли с ДМРВ на регуляторы, отмечают, что такая система работает более быстро, без «тормозов».
Более оптимальная работа силового агрегата после замены. Правильно установленная система достаточно быстро рассчитывает необходимый объем воздушного потока, соответственно, это приведет к тому, что коленчатый вал двигателя будет намного быстрее раскручиваться

В итоге силовой агрегат будет выдавать более высокую мощность.
Многие автовладельцы после установки ДАТ и ДТВ вместо расходомера отмечают, что на холостых оборотах силовой агрегат функционирует гораздо тише. Однако, не стоит воспринимать это достоинство как обязательное, поскольку оно зависит от эффективности работы двигателя, а также его конструктивных особенностей.
Установка такой системы возможна на турбированные двигатели.

Правильно установленная система достаточно быстро рассчитывает необходимый объем воздушного потока, соответственно, это приведет к тому, что коленчатый вал двигателя будет намного быстрее раскручиваться. В итоге силовой агрегат будет выдавать более высокую мощность.
Многие автовладельцы после установки ДАТ и ДТВ вместо расходомера отмечают, что на холостых оборотах силовой агрегат функционирует гораздо тише. Однако, не стоит воспринимать это достоинство как обязательное, поскольку оно зависит от эффективности работы двигателя, а также его конструктивных особенностей.
Установка такой системы возможна на турбированные двигатели.

Скриншот настройки блока управления при перепрошивке

Это основные достоинства перехода с расходомеров на ДАТ и ДТВ.

Несмотря на все преимущества, такие системы обладают и определенными недостатками:

  1. В автомобилях с заводской прошивкой не получится прикрутить такую систему. Для ее реализации понадобится специальная спортивная прошивка.
  2. Монтаж такой системы — дело достаточно сложное, справиться с ним сможет далеко не каждый автолюбитель. Если вы относитесь к категории автовладельцев, которые могут только залить в расширительный бачок омывающую жидкость или поменять масло в двигателе, то лучше не беритесь за эту задачу. Если вы допустите ошибки (а без знаний вы их наверняка допустите), это приедет к ухудшению работоспособности двигателя. Вы не сможете ощутить на себе все преимущества установки ДАТ и ДТВ, плюс ко всему — выбросите на ветер деньги на реализацию этой схемы.
  3. Еще один момент, почему не стоит браться за это занятие без специалистов — это необходимость разбираться в прошивке. Причем не просто посмотреть основные параметры или узнать версию, но и работать с прошивкой, изменяя значения и подстраивая систему под свои нужды. По крайней мере, для выполнения этой задачи вам потребуется квалифицированный специалист.
  4. Такие системы фактически не соответствуют современным нормам токсичности. С большой натяжкой по нормам токсичности их можно отнести к категории Евро 3 (автор видео — канал Lty D).

Очистка датчика

Если вы наблюдаете признаки неисправности ДМРВ, тогда можно попробовать очистить прибор.

К слову, это самый дорогой датчик из всех в линейке переднеприводных автомобилей ВАЗ. Но если у вас он вышел из строя, не спешите его менять. Есть небольшой шанс на восстановления его «здоровья».

Для процесса очистки понадобится специальная жидкость, которая применяется для чистки карбюратора. Также пригодятся ключи типа «звездочка». Отвинтите хомут, а также два болта на «10».

Снимите патрубок и доставайте датчик. Побрызгайте жидкостью на проволочку и трубку. Работайте с предельной аккуратностью, подождите, пока эта жидкость полностью испарится и оставьте устройство высохнуть.

Пока прибор высыхает, снимите дроссельный узел. Вы увидите налет внутри дроссельного узла. Его нужно убрать с помощью жидкости.

Эта грязь является причиной неполадок всей системы. Из-за нее и появляются проблемы с ДМРВ, признаки неисправности ВАЗ 2115, которые беспокоят начинающих на автомобильных форумах.

Тросик газа не снимайте. Положите узел на тряпочку и обработайте особенно грязные участки жидкостью. Не забудьте промыть регулятор холостого хода и пространство под ним.

После этого скорее всего все признаки проблем с ДМРВ уйдут, конечно, при условии, что датчик не имеет механических повреждений. Поэтому не ждите, пока у вас появятся первые признаки таких проблем, а сделайте такую профилактику на ближайших выходных. Это не займет у вас много времени, а ваш автомобиль будет дышать по-настоящему.

Вы не узнаете свой двигатель. Он будет гораздо лучше заводиться, улучшится его тяга, вы заметете повышение мощности вашего двигателя.

Проводите такие профилактики регулярно, и ваш автомобиль скажет вам спасибо.

Автомобильный рынок не стоит на месте, производители постоянно улучшают показатели мощности двигателей машин, расхода топлива, аэродинамических значений, придумывают варианты изменения общей комфортабельности. Основным и явным улучшением стал переход от применения карбюраторного способа питания к более эффективной инжекторной системе.

Как работает последняя? Регулирует количественную подачу топлива согласно разовой дозировки для функционирования силовой установки в разных форматах деятельности. Это позволяет уменьшить объем потребления воздуха и обеспечить максимальную выдачу мощности силовой конструкции.

Однако механики утверждают, что устройство карбюраторной системы технологически проще, ведь карбюратор работает от механики, а значит, можно предположить высокую надежность механизма. Такой системой оснащен ВАЗ-2110. Преимущество устройства – топливовоздушная масса образовывается в карбюраторе и в цилиндрах путем разрежения, которое создается с помощью поршней.

  • как располагается коленчатый вал;
  • какова скорость вращения;
  • сколько воздуха поступает в цилиндры;
  • какой его объем содержится в отработанном газе;
  • где находится дроссельная заслонка.

За эти данные и расчет нужного топлива отвечают датчики, зафиксированные в отдельных компонентах силового изделия – ДМРВ, которые мы рассмотрим подробнее прямо сейчас.

Принцип работы

Ход поршня происходит при сгорании топлива с воздухом в пропорции 1:14, при сохранении которой происходит оптимальная работа силовой установки. При уменьшении или увеличении пропорции двигатель не перестает работать, но появляется перерасход горючего или снижение рабочей мощности мотора. Датчик массового расхода воздуха нам нужен, чтобы воздух поступал порциями. Работа агрегата проходит следующим образом: ДМРВ ВАЗ 2110 делает расчет порции свежего воздуха, а затем отсылает данные на основной компьютер, который, ориентируясь по этой информации, высчитывает порцию топлива.

Чем сильнее вы давите на газ, тем больше требуется фильтрованного воздуха для силовой установки. Датчик массового расхода фиксирует увеличение и подает команду электронике увеличить порции топлива. При движении на одинаковой скорости каждая порция должна равняться предыдущей. ДМРВ получает данные о нагрузке силового агрегата, а затем вычисляет требуемую порцию воздуха. Когда водитель нажимает на педаль, открывается дроссельная заслонка, при этом увеличивая объём всасываемого воздуха – нагрузка повышается. При отпущенной педали нагрузка падает.

Advertisements

Поврежденный датчик из-за попадания пыли

Справка о работе и устройстве датчика массового расхода воздуха

Опять же, не будем рассматривать исторически устаревшие механические варианты с флюгером и частотный расходомер General Motors, который использовался в комплекте с ЭБУ «Январь» 4-й серии. Современные расходомеры для 10 серии ВАЗ работают по принципу термоанемометра.

В основе лежит свойства некоторых металлов существенно менять сопротивление в зависимости от нагрева (в датчике ДМРВ используется сплав иридия с платиной, что обуславливает высокую стоимость прибора). В потоке воздуха расположены два резистора: один прецизионный, второй может менять сопротивление с помощью нагрева. На него подается напряжение, нить нагревается до момента совпадения с эталоном. В зависимости от силы воздушного потока, нить охлаждается, сопротивление меняется. За счет увеличения напряжения на резисторе, температура и соответственно сопротивление восстанавливается. Это происходит в реальном времени, то есть контроль за воздушной массой постоянный. На выходе датчик массового расхода воздуха показывает сигнальное напряжение с точностью сотых долей вольта. Полученная информация обрабатывается ЭБУ для точного дозирования бензина в топливно-воздушную смесь.

Популярные статьи  Датчики давления в шинах: назначение, принцип действия, виды

Все элементы скомпонованы в единый электронный модель, который размещается в измерительном канале (воздуховоде).

Устройство датчика

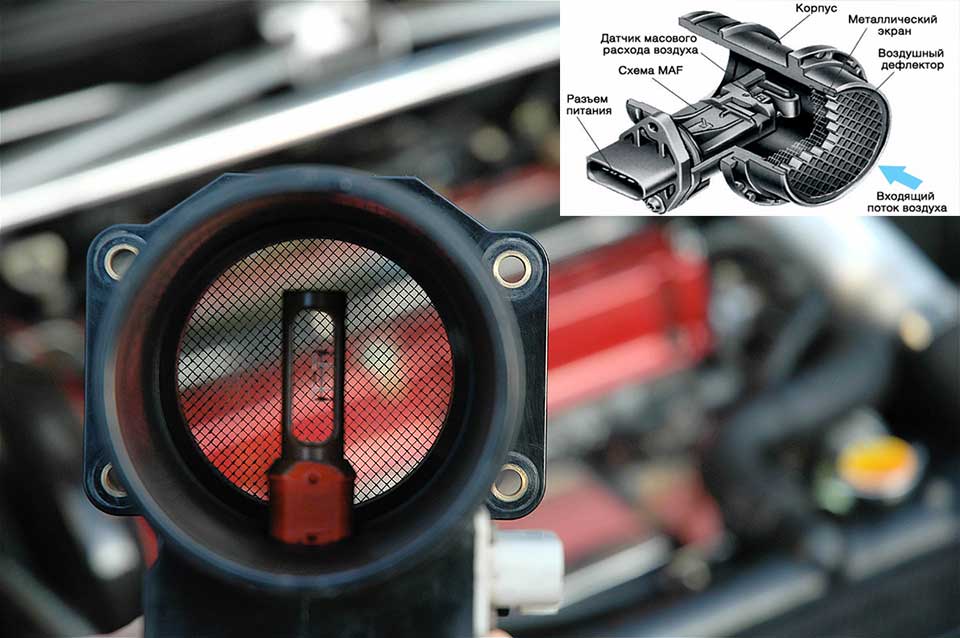

Вид расходомера со стороны сетки.

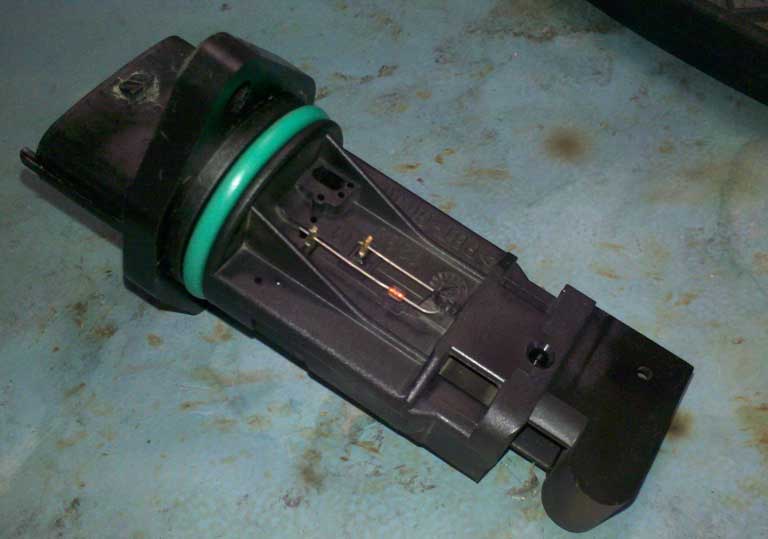

Датчик в разобранном виде.

На этом фото видна платиновая нить.

В итоге расход и температура воздуха преобразуются в понятные для ЭБУ электрические импульсы. Это очень нежный и точный прибор, он позволяет рассчитывать цикловое наполнение цилиндров воздухом и обновляет параметры каждых 0,1 с.

Схема датчика массового расхода воздуха.

Рабочий орган датчика — платиновая прогреваемая нить. Она нагревается до рабочей температуры (от 100 до 1000 градусов), а при поступлении воздуха, остывает. Величина, на которую падает температура нити, преобразуется в электрический сигнал и исходя из этого значения, ЭБУ вычисляет массу и температуру воздуха, попавшего в камеру сгорания. А на основе этих данных уже готовит необходимую порцию топлива. Вкратце — так.

Визуальный осмотр

Что касается визуальной диагностики, то в первую очередь необходимо проверить состояние гофры, в которой установлен расходомер, а также само устройство. Если в результате проверки вы увидели следы моторной жидкости или конденсата, то не исключено, что девайс не работает именно по этой причине. В некоторых случаях чистка устройства от загрязнений позволяет возобновить работу расходомера и предотвратить возможную замену. Нужно учитывать, что загрязнения обычно скапливаются в результате редкой замены воздушного фильтрующего элемента (автор видео о неисправности регулятора — канал В гараже у Сандро).

Если же вы заметили следы моторной жидкости, то есть вероятность, что причина кроется в засорении салобойника, также проблема может заключаться в превышении допустимого уровня смазки в картере. Когда очистка будет завершена, необходимо будет произвести визуальный осмотр регулятора — на передней его части вы можете увидеть уплотнительную резинку, которая используется для герметизации. Уплотнитель необходим для предотвращения неочищенного воздушного потока и может быть такое, что резинка немного сдвинулась — это приведет к скоплению пыли на сетке расходомера.

Признаки неисправности датчика расхода воздуха

Если ДМРВ начинает выдавать некорректные данные, то происходит сбой в системе подготовки топливно-воздушной смеси, нарушаются пропорции топлива и воздуха. Отсюда вытекают следующие симптомы неисправности:

  • Нестабильные обороты холостого хода
  • Нарушение плавности хода автомобиля
  • Затрудненный или невозможный запуск двигателя
  • Ощутимое ухудшение динамики автомобиля
  • Увеличение расхода топлива
  • Не гаснет желтая лампа «Check Engine» на панели приборов

Лампочка «проверь двигатель» на панели приборов

Если на панели приборов постоянно горит лампа «Check Engine», то самым простым способ проверки, при наличии диагностического прибора, является считывание кодов ошибок, которые позволят точно определить проблему. Одной из самых частых ошибок ДМРВ является ошибка р0100. Расшифровки диагностических кодов можно найти в технической литературе к конкретному автомобилю.

Ни один из вышеперечисленных симптомов не являются стопроцентной гарантией, что вышел из строя именно ДМРВ. Виновниками могут оказаться и другие системы автомобиля. Но все эти симптомы в совокупности, или каждый по отдельности дают повод проверять расходомер на работоспособность.

Виды и принцип работы расходометров

Датчик массового расхода воздуха относится к термоанемометрическим устройствам.

Основные виды, которые применяются на автомобилях:

  1. Пленочные с аналоговым и цифровым сигналом.
  2. Проволочные (нитевые) аналоговые.
  3. Частотный ДМРВ. Уже ставиться на большинство современных авто, сошедших с конвейера.

Расходомеры с трубкой Пито (лопаточного типа) не рассматриваются из-за устаревшей конструкции.

Принцип работы первых двух типов устройств схож между собой и основан на изменении показаний напряжения, подаваемого на нагревательные элементы (нити или пленку). Эти изменения отслеживает ЭБУ и выполняет расчеты для формирования топливно-воздушной смеси. Дальше подробней.

Проволочные ДМРВ

Применяются на большинстве современных автомобилях. В таких устройствах ключевую роль играют терморезисторы – две вольфрамовые или платиновые нити диаметром 0.07 мм, на которые подается напряжение с определенной силой тока в результате они нагреваются, а также термистор (датчик температуры), но он предусмотрен не везде.

Как проверить ДМРВ мультиметром или в движении: симптомы неисправности

Одна нить закрыта от потока воздуха, а вторая, при отрытой дроссельной заслонке, наоборот, обдувается и активно охлаждается.

Как проверить ДМРВ мультиметром или в движении: симптомы неисправности

Чтобы выровнять показания температур терморезисторов на открытую нить подается больший ток.

ЭБУ учитывает разницу показаний напряжения между нитями, интенсивность их охлаждения и по ним рассчитывает объем приходящего воздуха и уже в соответствии с этим рассчитывает нужное количество подаваемого в цилиндры топлива.

У проволочных ДМРВ есть несколько существенных недостатков: со временем они загрязняются или изнашиваются.

Как проверить ДМРВ мультиметром или в движении: симптомы неисправности

Для решения первой проблемы конструкторы разработали режим самоочистки. Он предусматривает кратковременный (чтобы не разрядить АКБ) разогрев нити до 1000-1100С на заглушенном моторе. При такой температуре все отложения сгорают.

При износе терморезисторов датчик меняют.

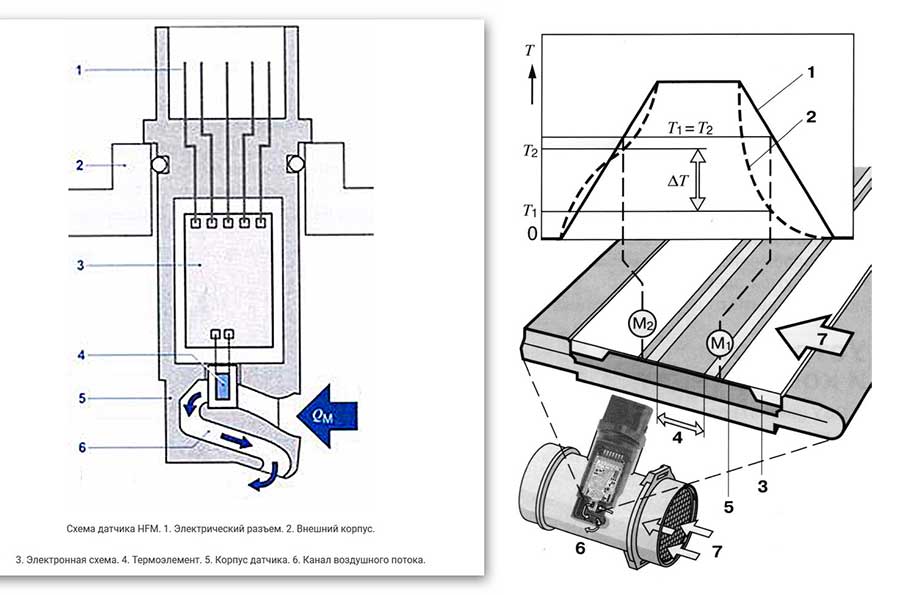

Пленочные расходометры

Конструктивно такие датчики отличаются от первых, хотя принцип их работы во многом одинаков.

Как проверить ДМРВ мультиметром или в движении: симптомы неисправности

Вместо чувствительного нитевого терморезистора здесь установлен керамический нагревательный элемент с платиновым напылением или полупроводниковая пленка.

Место расположения пленочного устройства остается прежним, а сам керамический элемент имеет несколько слоев-резисторов каждый из которых выполняет свою функцию: датчик температуры, нагревательный, два терморезистора.

Как проверить ДМРВ мультиметром или в движении: симптомы неисправности

Важное преимущество такого датчика в том, что он замеряет температуру не только входящего, но и отражающего воздуха. Также устройство меньше подвержено загрязнению. Стоит отметить, что в современных устройствах выходное сигнальное U передается не только в аналоговом режиме, но и в цифровом, это ускоряет обработку данных

Стоит отметить, что в современных устройствах выходное сигнальное U передается не только в аналоговом режиме, но и в цифровом, это ускоряет обработку данных.

Частотный ДМРВ

Изделие компании General Motors устанавливалось на первых ВАЗ 2109 и работало в паре с ЭБУ Январь 4. Характеризуется надёжностью и долгим сроком службы.

Как проверить ДМРВ мультиметром или в движении: симптомы неисправности

Принцип работы основан не на изменении постоянного напряжения, а на изменении частоты выходного сигнала переменного U. Когда частота большая – это указывает на большой расход воздуха, низкая частота – малый расход воздуха.

Основное преимущество частотного расходометра – стабильная передача данных на ЭБУ при падении напряжения в цепи (плохой контакт, окисление и т.д.).

Представим, что в разъемах окислились контакты. Тогда выходной сигнал 1.02V уменьшится и к контролеру придет, к примеру, 0.9V. Это не критично, но на расход топлива в сторону увеличения повлияет.

В частотном датчике скачки напряжения никак не влияют на работу ЭБУ. Окисление контактов никак не изменит частоту сигнала, а значит 100% выходных данных дойдет до адресата, т.е. контролера (ЭБУ).

Как проверить ДМРВ мультиметром или в движении: симптомы неисправности

Как проводить диагностику и последующий ремонт датчика ДМРВ

Как проверить датчик массового расхода воздуха? Для этого нет необходимости в специальном оборудовании. Опытный водитель легко определит неисправность в этом датчике на слух.

Какие существуют характерные признаки поломки датчика ДМРВ?

  1. Двигатель на холостом ходу работает неустойчиво.
  2. Резко упала динамика разгона автомобиля.
  3. Если произошла серьезная неисправность, то двигатель заводится с большим трудом или его вообще невозможно завести.

Основная проблема заключается в том, что точно такие же признаки поломки существуют и у прибора по контролю над температурой воздуха, поэтому имеет смысл проверять работу двигателя автомобиля при помощи специальных приборов. Если система функционирует в нормальном режиме, то в том случае стандартная масса воздуха увеличилась или вдруг резко подскочила, то на это сразу отреагирует сигнальный датчик на панели приборов.

Но если вы видите, что приборы не сигнализируют вам о неисправности, а характерная работа двигателя изменилась (и не в лучшую сторону), то необходимо диагностировать двигатель самостоятельно. Ниже приведена пошаговая инструкция, как проверить датчик ДМРВ при помощи мультиметра или АЦП:

Популярные статьи  Новое поколение Шевроле Нивы 2015-2016 модельного года проходит испытания

Как проверить ДМРВ мультиметром или в движении: симптомы неисправности

  1. Надо взять мультиметр и перевести его в режим вольтметра. Выставьте показание на 2 Вольта (диагностика рабочего датчика расхода).
  2. Откройте капот и найдите сам датчик. В большинстве случаев к нему будет вести четыре провода. Первый, это сигнал на входе, второй – напряжение на выходе, третий отвечает за заземление прибора, четвертый – подключает датчик к реле.
  3. Затем, включите зажигание, но двигатель заводить не надо. Подсоедините мультиметр;
  4. Диагностику необходимо проводить так: красный провод от мультиметра присоедините к жёлтому проводу датчика, черный провод подсоедините к зелёному проводу. Желательно при подсоединение проводов применять специальные зажимы – это может повлиять на стабильность сигнала.
  5. Следите за показанием мультиметра.

Если требуется ремонт датчика ДМРВ или надо его полностью заменить, то следуйте следующему порядку:

  1. Необходимо выключить зажигание автомобиля.
  2. Возьмите ключ подходящего размера (чаще всего это ключ на 10) и снимите шланг поступающего воздуха;
  3. Выньте прибор, почистите его или замените на новый.

Установка нового датчика происходит в обратном порядке, но надо соблюсти некоторые правила: вначале наденьте на прибор уплотнительное кольцо, затем необходимо проверить уплотнительную юбку и установить датчик ДМРВ в корпус воздушного фильтра.

Удачи на дорогах!!!

Проголосуйте, понравилась ли вам статья?

Проверка исправности ДМРВ мультиметром

Как проверить ДМРВ мультиметром или в движении: симптомы неисправностиПроверить расход воздуха в ВАЗ-2110 можно и с помощью мультиметра. Этот способ хорошо подходит, если в автомобиле установлен датчик фирмы Bosch с номерами 0280218004, 0280218037, 0280218116.

Каждый кабель в устройстве датчика ВАЗ-2110 обеспечивает отдельные функции:

  • желтый – обозначает вход сигнала в установку;
  • серо-белый – выводит напряжение питания из механизма;
  • зеленый – определяет выход заземления;
  • розовый с черным – осуществляет подход к главному реле.

Заметьте, что цвета проводов могут меняться, но выводы остаются прежними. Для лучшего понимания ДМРВ в ВАЗ-2110 ниже представлена схема датчика.

Пошаговая инструкция по проверке ДМРВ в ВАЗ-2110 мультиметром выглядит так:

  1. Включите зажигание, но двигатель не заводите.
  2. Подключите мультиметр красным проводом к желтому, черным к зеленому, воспользовавшись щупом. Эта процедура позволяет определить напряжение, возникшее между выводами.
  3. Чем хорош щуп, он внедряется через уплотнители из резины вдоль проводков, не нарушая целостности изолирующего материала. Применение иголок считается некорректным, погрешность в измерениях может оказаться большой.
  4. Далее снимите с мультиметра показания.

Напряжение на выходе нового устройства варьируется в пределах от 0,996 до 1,01 Вольт. Во время эксплуатации значения могут меняться, в основном увеличиваться. Больший показатель напряжения говорит о большей степени износа ДМРВ:

  • от 1,01 до 1,02 – датчик полностью исправный;
  • от 1,02 до 1,03 – состояние не плохое;
  • от 1,04 до 1,04 – скоро измеритель воздуха придется менять;
  • от 1,04 до 1,05 – состояние критическое, эксплуатация возможна, если не заявлен ни один негативный симптом;
  • более 1,05 – датчик на ВАЗ-2110 пора заменить незамедлительно.

Как восстановить датчик массового расхода воздуха?

Оптимальным решением при проблемах с ДМРВ является замена неисправного датчика на новый. Но поскольку стоимость устройства составляет около 2500-3900 рублей, то многие владельцы пытаются «оживить» старую деталь.

Встречается четыре методики восстановления:

  • установка дополнительного сопротивления;
  • перекрытие части канала подачи воздуха на терморезистор алюминиевым скотчем;
  • корректировка прошивки блока управления двигателем;
  • промывка тела датчика и корпуса от грязи.

Установка дополнительного сопротивления

Установка дополнительных сопротивлений выполняется в цепь, связывающую датчик с блоком управления. При прохождении электрического тока происходит снижение напряжения, которое можно довести до требуемых пределов. Значение сопротивления подбирается опытным путем. Чаще всего впаивается резистор 1 кОм на желтый провод и элемент 15 кОм — на зеленый.

Перекрытие части канала подачи воздуха

Принцип ремонта основан на частичном перекрытии подачи воздуха на терморезистор. За счет этого обеспечивается менее интенсивное охлаждение и удается довести значение напряжения до состояния исправного прибора. Подбор сечения производится опытным путем с контролем напряжения мультиметром. В некоторых случаях владельцы перекрывают канал подачи на 70-80%. Для заклейки применяется алюминиевый скотч.

Корректировка прошивки блока управления двигателем

Под корректировкой подразумевается изменение тарировки или графика работы ДМРВ, занесенного в память блока. График зависимости построен таким образом, что при напряжении датчика 0,996 вольта расход считается равным нулю. Но если датчик вышел из строя и стартовое напряжение равно 1,055 вольта, то блок управления считает подачу воздуха 1,8 кг при неработающем моторе. Изменение графика при помощи утилиты «ДМРВ корректор» позволит выставить значение расхода 0, что улучшит характеристики работы двигателя. Подобный метод можно рекомендовать владельцам, хорошо разбирающимся в программном обеспечении блока управления.

Чистка ДМРВ своими руками

Очистка датчика объема воздуха производится после выявления некорректности его работы. Процедура выполняется путем частичной разборки и снятия тела устройства с активными элементами. Параллельно проводится промывка и очистка корпуса от остатков листвы и отложений грязи. Во многих случаях мойка датчика расхода воздуха на ВАЗ 2114 не помогает восстановить параметры устройства.

Механические способы 2114 запрещены, как и выдувание пыли сжатым воздухом.

Какие средства следует применять для чистки датчика?

Для очистки датчиков существуют специальные жидкости, поставляемые в аэрозольных баллонах под давлением. Примером такого средства может послужить специальный очиститель ДМРВ Luftmassensensor-Reiniger от компании Liqui Moly. Есть аналогичные жидкости других производителей. Можно промыть датчик смесью из 70% изопропилового спирта и 30% дистиллированной воды, предварительно прогрев устройство до 60-70 ºС строительным феном.

При мойке ДМРВ запрещено:

  • пытаться очистить датчик ватными шариками, твердыми предметами и щетками;
  • использовать бытовые чистящие средства;
  • применять очистители карбюратора на ацетоне или эфире.

Очистители на тяжелых нефтепродуктах, например, WD40 отмоют рабочие элементы от налета, но оставят жирную пленку, которую необходимо смыть изопропиловым спиртом. Использование эфиросодержащих веществ не рекомендовано по причине разрушения компаундной заливки и электронных компонентов.

Алгоритм действий

Последовательность шагов при мойке ДМРВ:

  1. Снять датчик вместе с корпусом с воздушного канала двигателя. Устройство крепится хомутом к каналу и двумя болтами к корпусу воздушного фильтра.
  2. Открутить два винта крепления датчика к корпусу. Болты имеют головку под «звездочку», но многие владельцы откручивают их плоскогубцами.
  3. Промыть чистящим средством измерительные терморезисторы, а также каналы для прохода воздуха. Если используется способ очистки спиртом, то снятый датчик прогревается потоком теплого воздуха и помещается в емкость. Спирто-водяная смесь также подогревается до 60-70 градусов.
  4. Высушить сенсор.
  5. Вымыть корпус датчика теплым мыльным раствором. Промыть под проточной водой и высушить.
  6. Собрать датчик и установить на место.

Причины поломки

Вот список основных причин, по которым датчик MAF разбивается или не работает неправильно:

  • Завтрак (взрыв) термистор или повреждение стебля на путях. В частности, это заболевание характерно для модели датчика HFM-5. Это может быть результатом натурального потребления или внезапного скачка напряжения (сбой генератора и т.д.). Проводные устройства в среднем поддерживают примерно 150000. Авто путешествие.
  • Нет напряжения — прерывание сигнала или операционная электрическая цепь, датчик не подключен, окисляющий контакты.
  • ЭБУ поврежден.
  • Неправильное обслуживание. Расходомер считается необслуживаемому устройством и заменяется в качестве полного устройства. Потому что это дорого, многие люди пытаются убрать его, например Ват, что является ошибкой. Для этого используйте сжатый воздух или специальные жидкости (карбоцелер, специальныеОчиститель ДМРВ или другой спиртосодержащий продукт).

Косвенные причины:

  • Заклинивание дроссельной заслонки в результате ее загрязнения — в этом случае датчик вроде исправен, но информация передается в ЭБУ некорректно.
  • Забит воздушный фильтр.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
