Механический наддув двигателя своими руками: установка компрессора

Какой компрессор выбрать (заводской или самодельный)

Главный критерий, которым следует руководствоваться при выборе станции для покраски – равномерное распределение воздуха, без инородных частичек.

Если же подобные примеси попадутся, то покрытие будет с мелкими дефектами – зернистостью, шагренью, кавернами. При этом из-за этих частичек могут образоваться потеки и пятна, поэтому лучше всего доверить покраску фирменному воздушному компрессору, вот только существует одна загвоздка – такой аппарат стоит слишком дорого, что многим автолюбителям не по карману.

Сэкономить средства и в тоже время создать функциональную модель можно, создав функциональное оборудование, которое описано во многих видеороликах и статьях.

Придется только потратить свое драгоценное время на изучение материала, а потом создание оборудования, которое должно быть как минимум качественным.

Модель, представленная заводом или самодельная – роли не играет, ведь принцип ее действия одинаковый и заключается он в создании излишнего давления. Вот только способ нагнетания воздуха совсем разный – он может быть добыт ручным способом или механическим.

Во втором случае это значительно большие затраты средств, ручной способ экономичный, но трудоемкий, требующий постоянного контроля.

Автоматическое накачивание не расходует ваши силы, но изделие требует периодического обслуживания, чего стоит только процессе замены масла для компрессора.

Только так можно добиться равномерной подачи и распределения воздуха. Изучив теорию, вы осознаете, как это легко изготовить компрессорную станцию, которая будет качественно работать, при этом на это не потребуется много времени.

Собираем компрессорную установку из подручных средств —

Если вы решись создать оборудование для проведения покраски собственного авто, то следует запастись определенными материалами для этого:

  1. Для функции реверса потребуется автомобильная камера;
  2. Для функции нагнетателя понадобится насос с манометром;
  3. Камерный сосок;
  4. Ремкомплект и шило.

Когда все компоненты подготовлены можно приступить к созданию компрессорной станции. Чтобы проверить насколько камера герметичная, предстоит осуществить ее накачку.

Если ли же проблема все же существует, то решить ее можно двумя способами – путем заклеивания или же вулканизации сырой резиной. В полученном реверсе надо проделать отверстие для подачи сжатого воздуха, чтобы он выходил равномерно.

В отверстии для этого помещается специальный сосок. Ремкомплект послужит для осуществления дополнительного крепежа щтуцера. Для проверки равномерности подачи воздуха достаточно выкрутить ниппель. Родной ниппель позволяет избавиться от излишнего давления.

Уровень же давления определяется в процессе работы, когда распыляется краска. Если эмаль на металл ложиться равномерно, то установка функционирует. В конце процедуры стоит определить показатели давления, для этого достаточно распылить краску на кузов вашего авто.

Если эмаль легла без бугорков, значит, прибор функционирует качественно. Кроме того, показатели давления можно контролировать с помощью специального прибора — манометра. Но, его показатель после нажатия аэратора не должен быть хаотичным.

Как видите, особых инструментов и знаний для создания подобного компрессора не потребуется. При этом ремонт и покраска автомобиля таким способом более эффективна, чем применение баллончика.

Запомните, что ни пыль, ни вода не должны попасть в автомобильную камеру. В противном случае придется повторно осуществлять покраску авто.

Если эту установку использовать правильно и с применением всех знаний, то она прослужит долго, а если еще и автоматизировать накачивание воздуха, то сам процесс будет проходить быстро.

Лада 2106 Злая Атмосфера › Бортжурнал › Компрессор своими руками.

Механический наддув двигателя своими руками: установка компрессора

В последнее время много стали задавать вопросов про изготовленный мною компрессор.

-Как изготовить?-Где купить?-Сколько дает прибавки?-Как прет?-Продашь?

Хотелось бы сразу ответить на последний вопрос.Нет не продам. Это мое первое расчитанное и изготовленное, а самое главное испытанное творение. Слишком много оно для меня значит.

А вот про все остальное расскажу. Купить готовый можно на сайте АВТОТУРБО. Многие уже про него наслышаны. Но ценник, забегая вперед, не соответствует настоящей его стоимости. Самыми первыми Были компрессоры фирмы ДИЛИЖАНС, которые имели иное направление вращения крыльчатки, поэтому и устанавливались с правой стороны от двигателя. Вот пример (vk.com/video22070827_104540064) Вот собственно с этого видео и начались мои грезы. В тот момент я был водителем именно 14 модели ваза и кричал всем, что лучше ничего нет (как же я ошибался).Вырос я в деревне, да плюс ко всему отец был инженером, поэтому железок всяких разных было у меня очень много

Но обратил я свое внимание именно на турбины, уж очень они мне понравились еще в детстве. Ну а после увиденного мною видеоролика да и плюс ко всему получаемая на тот момент специальность инженера автомобильного транспорта, подтолкнули на мысль изготовить собственноручно сие чудо

Ну и пошел процесс по сбору сведений и информации.Анализ доступных мне турбин показал, что лучшим вариантов выходила турбина ТКР-11. Но размеры ее были значительными, что препятствовало ее размещению под капотом. Следующим претендентом стала ТКР-8.5. На ней собственно я и остановился.Немного нужных нам параметров:-максимальное давление наддува — 0,6 бар-частота вращения ротора — 54000 об/мин (бывают разные варианты от 53 до 62 тыс.об/мин)Давление меня устроило, ибо стоковый мотор может выдержать именно такое давление.Количество оборотов ротора немного насторожило, но в тот момент я знал о существовании керамических подшипников. Думал, что поставлю их и париться не буду. Однако стоимость в 3500 тысячи и проблема в их приобретении отрезвила меня.КАК НАЙТИ БОЛЕЕ БЮДЖЕТНЫЙ ВАРИАНТ?

Решение пришло при внедрении в конструкцию мультипликатора или в простанародии повышающего редуктора. Это позволило превратить 6000 об/мин двигателя в 57000 об/крыльчатки.Ну а какие подшипники использовать?Искал я очень долго, но поиски завершились успехом.А именно- это замечательная итальянская фирма SKF, которая является лидером в данной области.Собственно какие подшипники понадобятся — это SKF 6000 2rsh и SKF 6002 2 rshСКФ 6000 выдерживают обороты около 70000 тыс., что очень подходит для ротора, а вот 6002 самое то для промежуточного шкива.Что касается ремней, путем подбора были выбраны ремни фирмы OPTIBELT с размером PJ280

Популярные статьи  Гарантия на автомобиль по закону: на что распространяется и как проходит ремонт авто на гарантии

На этом подбор комплектующих закончен далее все перешло к чертежам. Ниже я представил все свои чертежи, но сразу оговариваю тот факт, то что чертежи рабочии и кое что в них изменялось, но совсем не значительно.

Ах да, совсем забыл про вопрос “сколько дает прибавки?”. По тепловому расчету двигателя, если брать за основу восьмиклапанный мотор четырки, то мощность увеличилась до 128 лошадей. Но это теория и с практикой это не сочетается. Сразу можно вычеркнуть 7% на раскручивание самого компрессора и тд.

После того как весь агрегат был готов, приступили к испытаниям и вот тут пошли косяки конструирования, точнее изготовления. А именно внутренний подшипник летел только так по причине не правильного допуска обработки. Огромные скорости вращения не прощают ничего. После того как разваливался подшипник, он тянул за собой самую сложную деталь конструкции, а именно вал, который глулся каждый раз при выходе из строя подшипника.

Ну и последний вопрос: “КАК ПРЕТ?”Да супер прет. Честно сказать я много не катался, ибо до сегодняшнего момента я не исправил посадку под подшипник, что не довало мне поездить хотя бы недельку. Но этот приход после 3500 тыс ты не спутаешь не с чем. А звук от него. Заставляет людей оборачиваться, а водителей вводить в ступор.

При установки компрессора на карбюраторный мотор, потребуется топливный насос в большим давлением, использовать лучше электрический фирмы крауф. давление в котором составляет порядка 1 бара. При этом следует проложить обратку.

Собственно это все, что хотел рассказать.Все интересующие вопросы задавайте. Полностью процесс изготовления рассказать не смогу, ибо займет очень много времени.

Загружаю только необходимые фото, остальные есть у меня в БЖ

Совсем забыл про цену. Цена вопроса МАКСИМУМ 5 ТЫС РУБЛЕЙ.

Сложности установки турбины на карбюраторный двигатель

  • Сам процесс установки турбины во многом напоминает процедуру на инжекторном ДВС (установка интеркулера, турбокомпрессора, элементов управления турбиной и т.д.). Главные трудности связаны с карбюратором.
  • Из-за того, что в цилиндры топливная смесь подается через жиклеры, когда устанавливается турбина на карбюраторный двигатель, приходится менять их на другие, большего диаметра, чтобы смесь не переобеднялась. А подобрать неродные жиклеры на карбюратор и обеспечить нормальную его работу во всех режимах очень непросто.

Большинство карбюраторов не предназначены для работы в паре с турбиной. Хотя, некоторые заводы выпускали в небольшом количестве карбюраторные двигатели, изначально оборудованные турбокомпрессорами.

  • За счет того, что у турбодвигателей другая степень сжатия, чем у атмосферных, необходимо помнить о детонации и способах ее устранения. Как правило, проверенным способом является решение увеличить объем камеры сгорания. Это достигается путем установки дополнительных прокладок под головку блока цилиндров.
  • Также придется отрегулировать работу системы так, что при разных оборотах двигателя давление воздуха из турбины тоже было соответствующим. В противном случае проявятся излишки или нехватка воздуха во впускном коллекторе по отношению к объему подаваемого топлива.

Это основные проблемы, с которыми придется столкнуться, устанавливая компрессор на карбюраторный мотор. Но кроме этого возможны дополнительные трудности, которые будут зависеть от модели авто, а также от режимов его эксплуатации.

Из самых главных преимуществ такой установки стоит выделить следующие:

  • Уменьшение расхода топлива при грамотной эксплуатации ТС при повседневной езде. Речь идет о возможности поднять крутящий момент, что, в свою очередь, существенно снизит частоту переключения передач на пониженные в условиях городских загруженных дорог в плотном потоке. Опять-таки, это приведет к снижению расхода топлива.
  • Снижение шума во время работы двигателя, так как нет необходимости крутить агрегат до высоких оборотов. Также при комплексном тюнинге имеется возможность дополнительно и весьма значительно улучшить отдачу от мотора;

Самодельная установка для аэрографии – нюансы работы и уход

Проблематично выполнить аэрографию на автомобильном кузове, если отсутствует опыт работы с прибором

Важно тщательно разобраться, как пользоваться аэрографом. Желательно потренироваться на листе металла, отработать технику на горизонтальных линиях, а затем приступить к изогнутым полосам и окружностям. Следует запомнить следующие правила работы:

Следует запомнить следующие правила работы:

  • насыщенность рисунка и толщина штрихов определяется расстоянием от сопла до поверхности. С увеличением расстояния возрастает ширина линии;
  • перпендикулярное расположение оси рабочего инструмента к поверхности предохранит разбрызгивание краски и обеспечит четкость рисунка;
  • плотность штрихов и их насыщенность определяется продолжительностью нахождения устройства над зоной окрашивания.

Популярные статьи Непривлекательный блокнот

Помните, что важно не спеша перемещать рукой аэрограф. Это позволит выполнить рисунок без подтеков, а также избавиться от неокрашенных участков и пятен. Для обеспечения долговечности устройства необходимо ополаскивать сопло в растворителе

При выполнении художественных работ не должно быть сквозняка или ветра

Для обеспечения долговечности устройства необходимо ополаскивать сопло в растворителе. При выполнении художественных работ не должно быть сквозняка или ветра.

Соблюдение простых правил позволит овладеть художественной росписью, разновидностью которой является аэрография. Освоить это искусство по силам каждому. Достаточно «набить руку» и ваш автомобиль будет всегда выделяться из общего потока машин оригинальным рисунком!

Механический наддув двигателя своими руками: установка компрессора

Механический наддув двигателя своими руками: установка компрессора

Как известно, мощность любого атмосферного двигателя сильно зависит от рабочего объема, а также является в достаточной степени ограниченной физическим рабочим объемом ДВС. Если просто, атмосферный мотор «затягивает» наружный воздух благодаря разрежению, которое возникает в результате движения поршней в цилиндрах.

При этом от количества поступающего воздуха напрямую зависит и количество топлива, которое можно в дальнейшем эффективно сжечь. Другими словами, чтобы сделать атмосферный двигатель мощнее, необходимо увеличивать рабочий объем цилиндров, наращивать количество цилиндров или комбинировать то и другое.

Среди нагнетателей воздуха следует выделить турбонаддув и механический компрессор. Каждое из решений имеет как свои плюсы, так и минусы, при этом установить механический нагнетатель воздуха своими руками на практике вполне может оказаться несколько проще, чем грамотно выполнить работы по установке турбонаддува. Далее мы поговорим о том, можно ли поставить компрессор на двигатель своими руками и что нужно учитывать в рамках такой инсталляции.

Популярные статьи  Как обработать днище автомобиля антикоррозионными смесями своими руками

Читайте в этой статье

Компрессор vs турбо | Автор темы: Егор

Вот нарыл такую статейку Компрессор для автомобиля.

1. У компрессора два явных преимущества перед атмосферным впуском. Первое. Как понимаете, мощность двигателя напрямую зависит от его объема. Ведь чем больше объем двигателя, тем большее количество топливовоздушной смеси входит в него во время такта впуска, и при сгорании смеси производится большее количество энергии. А компрессор, по сути механический нагнетатель, как раз при неизменном, стандартном объеме двигателя автомобиля позволяет «затолкать» большее количество топливовоздушной смеси, которая, сгорая, и будет давать дополнительную мощность, так как будто бы Вы увеличили объем двигателя. Второе. Дело в том, что в цикле работы двигателя есть так называемая «фаза перекрытия», в конце фазы выпуска, когда полуоткрыты впускные и выпускные клапана. Зачем она нужна, спросите Вы — я отвечу, чтобы наиболее полно очистить камеру сгорания двигателя от остаточных газов. Ведь при содержании отработанных газов в топливовоздушной смеси около 40% делается невозможным сгорание смеси. А с компрессором как раз резко возрастает эффективность продувки камеры сгорания во время этой фазы перекрытия. Что мы имеем в результате? Компрессор как бы увеличивает объем двигателя и эффективно влияет на «свежесть» смеси, подаваемой на впуске! На практике при установке на стандартный двигатель возможно увеличение мощности от первоначальной на 15-30%, в зависимости от температуры и состава топливовоздушной смеси! Если надо убрать компрессор, например, при продаже автомобиля, то это делается без особых проблем, и Вы опять получите стандартный автомобиль. 2. Почему не турбина? Во-первых, у компрессора постоянный ременный привод. Это значит, что давление наддува зависит от оборотов двигателя и его, компрессора, эффект растянут по оборотам и двигатель становится более «универсальным», причем эффект заметен и при малых оборотах, чего не скажешь о турбине! Во-вторых, турбина требует постоянного подвода масла под давлением, поэтому неполадки в системе смазки двигателя быстро скажутся на турбине, она попросту сразу выйдет из строя в силу своей конструкции. Механический нагнетатель же предлагаемой конструкции требует периодичной запрессовки пластичной смазки, по принципу водяного насоса Евгения в заднеприводных а/м ВАЗ, вот и все! Никаких предельных температур, агрегат долговечен! В-третьих, как говорилось ранее, при установке компрессора Зоя не требуется каких-либо серьезных вмешательств в конструкцию двигателя, в отличие от турбины — там придется приобретать дорогой выпускной коллектор стоимостью около 100$, не считая стоимости самой турбины. Ну и конечно же стоит упомянуть про сложность настройки и обслуживания турбины, которая под силу только специалистам. «У компрессора» все намного проще — надо просто топливными жиклерами подобрать состав смеси, чтобы не переобеднялась, что под силу любому карбюраторщику с газоанализатором! На инжекторном двигателе — соответствующим образом изменить программу управления двигателем, и/или поднять давление в топливной магистрали, что также легко осуществимо в наших условиях. а что скажете вы? да и хотелось бы услышать что всётаки лучше турбо или компрессор? в планах взять классику, доробатывать двигатель и.т.д но вот что лучше то? Хочется авто для души, а точнее для езды боком

Владимир Лучше, это купить мощный, надёжный атмосферник, а не делать из гавняного, не надёжного жигулёвского движка, что-то особенное…. Если конечно не хочется трахаться с автомобилем….

Виталий купи сильвию или скай и будет тебе счастье

Юлия Можно взять VW с двигателем 1,4 турбо + компрессор

Михаил что то не понял ты на карбюраторный двигатель хочешь установить компрессор ? бред какой то про компрессор написан …а воздух при сжатии что делает нагревается… значит нужен интеркуллер что бы его охладить …опять же лепить нужно ролики ремень и т. д… . по мне турбокомпресор лучше чем просто компресор… . если ты про рекламу которую в инете начитался то это бред…. вал турбокомпресора вращается 80000 и более оборотов в минуту…. по этому и нужна система смазки… как компресор раскрутить на подшипниках до таких оборотов.. Мария :)…я не знаю….

Марина генератор при полной нагрузке забирает до 5% мощности, компресор кондиционера до 15%, в итоге на сколько увеличится мощность от твоего компресора? Плюс увеличеный расход топлива — турбина лучше!Tags: Установка компрессора на атмосферный двигатель своими руками

Устройство

Механический нагнетатель во многом похож на турбонаддув. Обе системы нагнетают воздух. Но рассматриваемый вариант обладает важным преимуществом, поскольку имеет незначительную задержку в срабатывании, является менее энергозатратной и экономичной.

Конструктивно приводной нагнетатель состоит из:

  • воздушного канала;
  • нагнетателя;
  • лопастей;
  • диффузора;
  • накопителя (улитка).

Есть и вспомогательные элементы, куда же без них.

Саму же работы можно описать примерно так:

  • по воздушному канала воздух попадает к нагнетателю;
  • затем оказывается на лопастях;
  • за счет центробежной силы происходит выброс воздуха непосредственно в кожух диффузора;
  • после воздух оказывается в улитке.

Как раз тут и появляется та самая разница в давлении. Находясь под высоким давлением, воздух оказывается в цилиндрах. Там он сжимается, тем самым повышается температура. Чтобы охладить систему, применяется интеркулер.

3 Механический турбонагнетатель воздуха – своими руками совершенствуем авто!

Наиболее эффективен режим турбо на впрысковых бензиновых двигателях. Моторы карбюраторного типа также могут работать с механическим нагнетателем, однако им необходима определенная доработка своими руками, в частности, установка жиклеров с увеличенным сечением и другие меры. В случае с инжекторным двигателем все сводится к новой прошивке.

Механический нагнетатель, работающий от коленвала двигателя, имеет несомненное достоинство – он работает абсолютно синхронно с агрегатом и в режиме турбо обеспечивает равномерную подачу воздуха в соответствии с оборотами мотора. Однако такое устройство будет отбирать для своей работы часть мощности движка.

Механический наддув двигателя своими руками: установка компрессора

Самыми распространенными вариантами построения механических нагнетателей, которые можно установить своими руками, являются три типа:

  • Центробежный аппарат – применяется как самостоятельно в виде компрессора, так и в комбинации с другими устройствами. Принцип работы достаточно прост – лопатки, вращающиеся на большой скорости, захватывают воздух и забрасывают внутрь корпуса, который имеет улиткообразную форму. На выходе из корпуса поток воздуха приобретает нужное для режима турбо давление. Невысокая стоимость устройства и возможность установки своими руками сделали его наиболее популярным. Однако в его работе хватает и сложностей, в частности, с техобслуживанием.
  • Нагнетатель ROOTS – представляет собой лопатки ротора, которые помещены в замкнутый корпус. Воздух захватывается на входе, за счет высокой скорости вращения лопаток воздух приобретает более высокое давление на выходе. Главный недостаток устройства такого типа – неравномерность подачи воздушного потока, что вызывает пульсацию давления в режиме турбо. Однако относительно тихая работа, надежность и компактность заставляют автомобилистов мириться даже с таким недостатком. При определенных навыках обращения с техникой вам не составит труда установить такой наддув своими руками.
  • Нагнетатель LYSHOLM – представитель винтового типа аппаратов. Принцип работы схож с предыдущим – поток воздуха создается роторами, которые вращаются на высокой скорости. Главное отличие этого типа нагнетателей – маленький зазор между винтами, что вызывает множество сложностей в проектировании и установке таких изделий. Встречаются они на автомобилях нечасто и стоят недешево. Устанавливать их своими руками не рекомендуется, лучше обращаться к специалистам по турбонаддуву.
Популярные статьи  Датчик охлаждающей жидкости Ваз 2110 – неисправности и замена

Установка

В большинстве случаев перед установкой для снижения уровня сжатия меняют головки цилиндров и поршни. Также чаще всего приходится изменять подачу смазки, для впрыска потребуется специальная система управления и особый увеличенный ресивер. Подробное описание установки и подготовительных работ обычно содержится в инструкциях к Кит-комплектам.

Компрессор на ваз 2114 8кл устанавливают над приводом, между приемной трубкой и коллектором выпуска. Он находится над правым колесом. Один из соединительных патрубков подключают к воздушному фильтру, а второй к ресиверу.

Механический наддув двигателя своими руками: установка компрессора
Ваз 2114 с компрессором

Воздушный компрессор из деталей холодильника и огнетушителя

Этот агрегат работает практически бесшумно. Рассмотрим схему будущей конструкции и составим список необходимых узлов и деталей.

Механический наддув двигателя своими руками: установка компрессора
1 — трубка для заливки масла; 2 — пусковое реле; 3 — компрессор; 4 — медные трубки; 5 — шланги; 6 — дизельный фильтр; 7 — бензиновый фильтр; 8 — вход воздуха; 9 — реле давления; 10 — крестовина; 11 — предохранительный клапан; 12 — тройник; 13 — ресивер из огнетушителя; 14 — редуктор давления с манометром; 15 — влагомаслоуловитель; 16 — пневморозетка

Необходимые детали, материалы и инструменты

В качестве основных элементов берутся: мотор-компрессор от холодильника (лучше производства СССР) и баллон огнетушителя, который будет использован в качестве ресивера. Если в наличии их нет, то компрессор от неработающего холодильника можно поискать в мастерских по ремонту или в пунктах приёма металла. Огнетушитель можно приобрести на вторичном рынке или привлечь к поискам знакомых, на работе у которых могут быть списанные ОХП, ОВП, ОУ на 10 л. Баллон огнетушителя должен быть безопасно опорожнён.

Механический наддув двигателя своими руками: установка компрессора

Кроме этого потребуются:

  • манометр (как для насоса, водонагревателя);
  • фильтр для дизеля;
  • фильтр для бензинового мотора;
  • реле давления;
  • тумблер электрический;
  • регулятор давления (редуктор) с манометром;
  • армированный шланг;
  • водопроводные отводы, тройники, переходники, штуцеры + хомуты, метизы;
  • материалы для создания рамы — металлической или деревянной + мебельные колёсики;
  • предохранительный клапан (для сброса избыточного давления);
  • пневморозетка с самозапиранием (для подсоединения, например, к аэрографу).

Кроме этого, нужны будут инструменты: ножовка, ключ, шприц, а также ФУМ-лета, «антиржавчина»,синтетическое моторное масло, краска или эмаль для металла.

Механический наддув двигателя своими руками: установка компрессора

Подготовка мотора-компрессора

Из мотор-компрессора выходят три трубки, две из которых открыты (вход и выход воздуха), а третья, с запаянным концом — для замены масла. Чтобы найти вход и выход воздуха, нужно ненадолго подать на компрессор ток и нанести на трубки соответствующие отметки.

Далее нужно аккуратно спилить или отрезать запаянный конец, следя, чтобы медные опилки не попали внутрь трубки. Затем слить имеющееся внутри масло и с помощью шприца залить моторное, синтетическое или полусинтетическое. Загерметизировать трубку можно, подобрав винт подходящего диаметра, который нужно обмотать ФУМ-лентой и ввинтить в отверстие. Поверх соединения можно нанести герметик. Если нужно — окрашиваем поверхность эмалью.

Механический наддув двигателя своими руками: установка компрессора

Подготовка ресивера

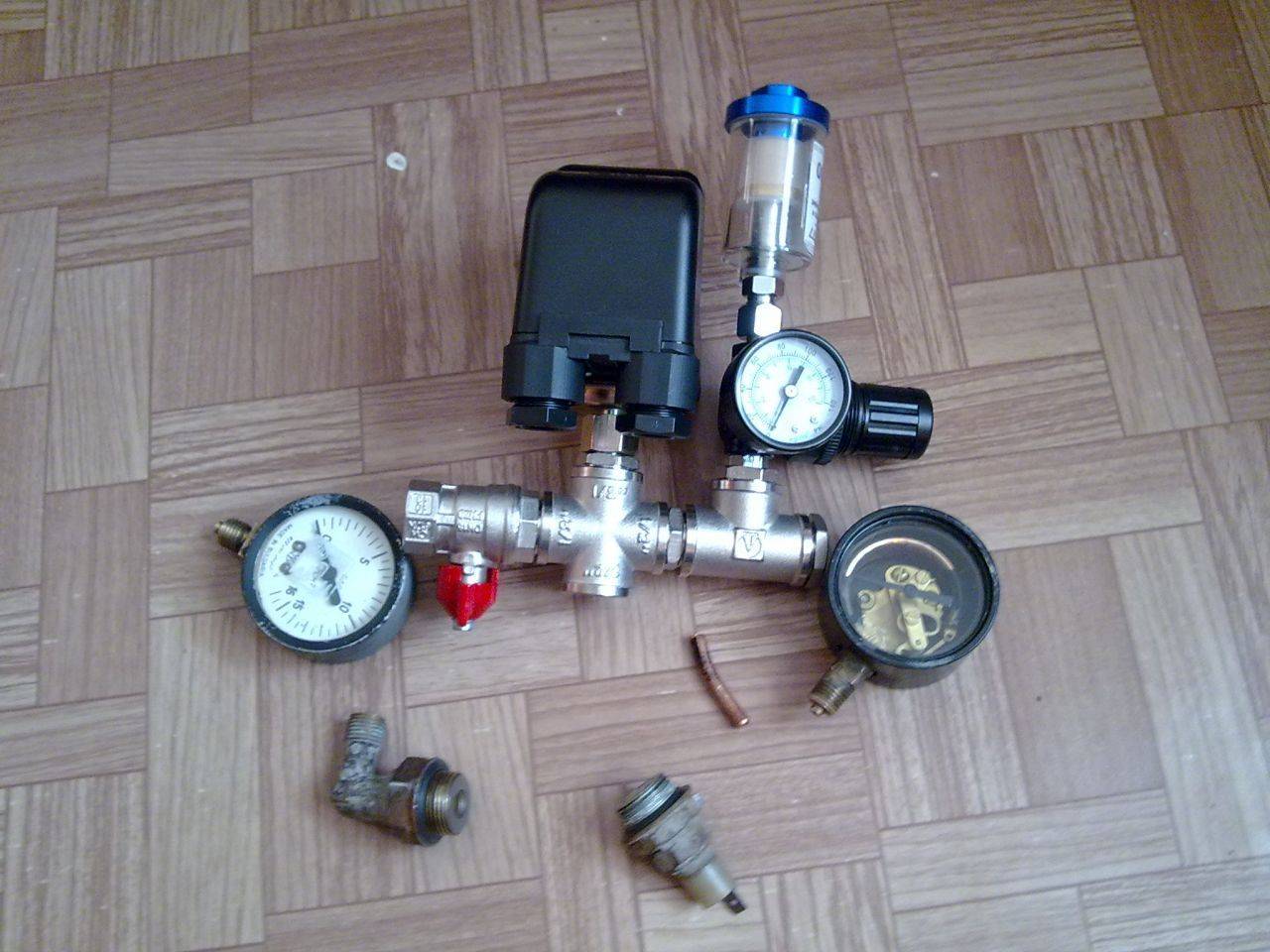

С пустого баллона огнетушителя нужно снять запорно-пусковой клапан (ЗПК). Очистить ёмкость снаружи от ржавчины и грязи, а внутрь налить и подержать «антиржавчину» — столько, сколько указано на этикетке средства. Даём высохнуть, и накручиваем крышку с отверстием от ЗПК. В отверстие вкручиваем переходник (если нужно) и крепим крестовину.

На верхний патрубок крепим реле давления, с одной стороны ввинчиваем тройник и подсоединяем манометр, с другой монтируем предохранительный клапан или вентиль для стравливания воздуха вручную (вариант). Там, где это требуется, используем переходники. При необходимости — красим баллон.

Механический наддув двигателя своими руками: установка компрессора

Сборка схемы

На собранной раме (например, прочная доска на колёсиках или конструкция из прочных уголков, труб) крепим баллон, а на него или рядом — мотор-компрессор, проложив резиновую прокладку. К входящей воздушной трубке компрессора подсоединяем сначала бензиновый, а затем дизельный фильтр. Это нужно сделать, если компрессор предназначен для работы аэрографа, чтобы исключить малейшее загрязнение воздуха. А так как фильтр на дизель более «тонкий», его устанавливают после бензинового. Если медные трубки при демонтаже потеряли форму — нужно их развальцевать.

Механический наддув двигателя своими руками: установка компрессора

Подключение электропитания идет через тумблер, реле давления и пусковое реле. Все соединения защищаем изолентой или термоусадкой

Важно установить пусковое реле в правильное положение — по стрелке на его крышке, иначе устройство не будет правильно работать

Механический наддув двигателя своими руками: установка компрессора
1 — тумблер; 2 — реле давления; 3 — пусковое реле компрессора; 4 — стрелка положения реле; 5 — подключение реле к обмоткам компрессора; 6 — компрессор

Выходную воздушную трубку от компрессора подсоединяем через переходник ко входу в ресивер. После манометра монтируем редуктор с выносным влагомаслоуловителем, а за ним шланг с самозапирающейся пневморозеткой.

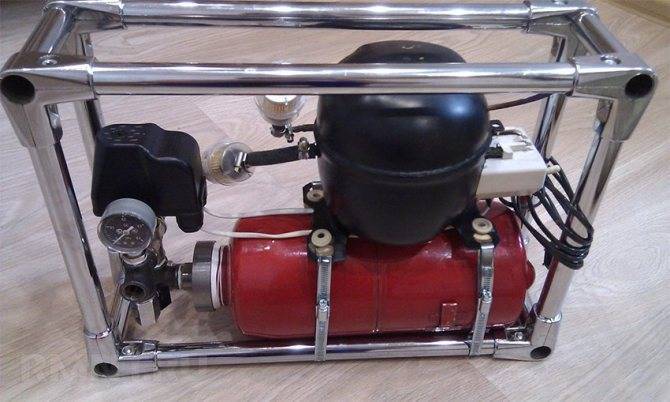

Конечный результат при должном старании хорошо работает и выглядит эстетично.

Механический наддув двигателя своими руками: установка компрессора
