Что лучше: турбина или механический компрессор?

Содержание

Чем отличается компрессор от турбины в автомобилях?

Что лучше: турбина или механический компрессор?

С каждым годом автопроизводители стараются увеличить мощность двигателей без увеличения их рабочего объема. Еще не так давно турбированные двигателя на легковых авто считались редкостью. Но сегодня они ставятся и на бензиновые моторы. Стоит отметить, что не каждый производитель ставит именно турбину. Неплохой компромисс между мощностью и ресурсом – это установка компрессора. В сегодняшней статье мы детально рассмотрим, чем отличается компрессор от турбины в автомобилях и какой вариант лучше выбрать.

Основная функция

Нужно сказать, что компрессор и турбина имеют одинаковую функцию. Их задача заключается в повышении мощности двигателя. Достигается это принудительным нагнетанием воздуха в цилиндры ДВС. На атмосферных же двигателях воздух попадает в камеры путем разряжения, которое создается самими поршнями. Таким образом, главная функция данных агрегатов — это рост производительности ДВС, и как следствие, увеличение динамики авто.

Компрессор

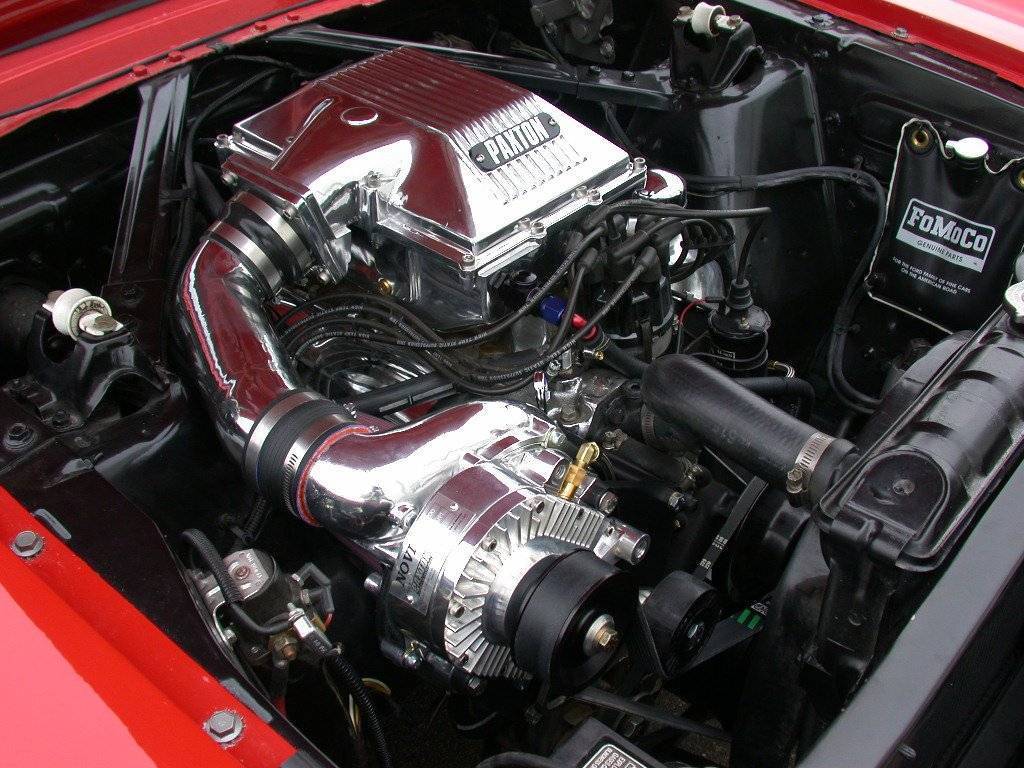

Итак, что это за механизм? Компрессор являет собой механический нагнетатель воздуха, который устанавливается возле двигателя. Существует несколько разновидностей механизмов: центробежный, роторный и винтовой. В отличие от турбин, компрессоры появились гораздо раньше.

Массовое распространение они получили в 60-70 годах прошлого века в США. Тогда американские масл-кары поголовно оснащались данными нагнетателями. В 2000 годах установку компрессора практиковала . Яркий тому пример – автомобиль «Мерседес» С-класса. Такие авто отличались шильдиком «Компрессор» на задней части кузова.

Недостатки компрессора

Теперь о недостатках, из-за которых автомобили с компрессором сейчас практически не выпускаются. Минусов немного, а точнее, один. Это низкая производительность. Благодаря компрессору можно увеличить мощность двигателя только на 10 процентов. В чем разница компрессора и турбины? Устанавливается первый механизм на ременную передачу и приводится в действие от коленвала ДВС.

Из-за этого максимальные обороты крыльчатки сильно ограничены. Как следствие, устройство не может загнать такой объем воздуха, как это делает турбина. В то же время компрессорные двигателя будут лучше атмосферных. Здесь нет провалов мощности и больший крутящий момент. А ремонт компрессору может потребоваться на пробегах далеко за 300 тысяч километров.

Быстрее потребует внимания сам двигатель, нежели компрессор – говорят владельцы.

Особенности турбины

Чем отличается турбина от компрессора на авто? Данный механизм являет собой тоже механический нагнетатель, однако уже высокотемпературный. Турбина работает не от ременной передачи и коленчатого вала, а от энергии выхлопных газов. Чем компрессор отличается от турбины? Последний механизм имеет две стороны – горячую и холодную.

Внутри первой проходят газы, заставляя вторую по инерции вращаться. В свою очередь, крыльчатка холодной части турбины нагнетает воздух во впускной коллектор. Чем быстрее двигаются отработанные газы, тем выше скорость работы турбины. В среднем, температура горячей ее части составляет 800 градусов. Дабы обеспечить охлаждение агрегату и слаженную работу крыльчатки (которая вращается в 10 раз быстрее, чем на компрессоре), инженеры предусмотрели смазочную систему. Как показывает практика, благодаря турбине можно увеличить мощность двигателя до 40 процентов. Но и здесь есть свои подводные камни, о которых расскажем далее.

Что лучше выбрать?

Однозначного ответа на этот вопрос никто дать не может. Каждый выбирает автомобиль по своим потребностям. Компрессорные ДВС отлично подойдут для тех, кто не хочет вкладывать большие деньги в ремонт авто и при этом нет необходимости в существенном поднятии мощности. Такие машины ходят очень долго без поломок.

Для тех, кто хочет получить от своего автомобиля максимум, однозначно нужно выбирать турбированные двигатели. Они очень производительные. Но стоит понимать, что ресурс у таких ДВС будет меньше. Спустя время однозначно потребуется вмешательство в двигатель или турбину. Также, владея подобным авто, нельзя экономить на горюче-смазочных материалах.

3 Монтаж и установка механизма в деталях

После того, как выбран нужный турбокомпрессор, можно приступать к его монтажу

Важно помнить, что неправильная установка турбокомпрессора может привести к быстрому выходу из строя или уменьшению срока его эксплуатации. Установка турбонаддува начинается с проверки маслосливной и маслоподающей частей нагнетателя – нет ли там грязи и пыли

Рекомендуется полная замена масла и проверка воздушного и масляного фильтров.

Что лучше: турбина или механический компрессор?

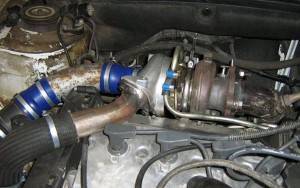

Турбокомпрессор представляет собой устройство, состоящее из двух агрегатов, называемых улитками. Улитка-турбина перерабатывает и отводит выхлопные газы, а улитка-компрессор нагнетает атмосферный воздух в цилиндры. Алгоритмы работы:

  • Снять с двигателя карбюратор и фильтр воздуха, предварительно их прочистив;
  • Проверить работу катализатора, если он есть, потому что лишние выхлопные газы будут помехой в работе компрессора;
  • Промыть растворителем или бензином патрубки, подающие воздух, и вентиляционную систему катера;
  • Проверить каналы, подающие воздух, на предмет песка или грязи, что может помешать работе нагнетателя;
  • Установить и закрепить турбину;
  • Закрепить патрубки нагнетания и выхода специальными хомутами из пластика;
  • Вручную запустить турбинный вал, запоминая скорость вращения ротора. Специальным шприцем залить в турбину масло, не пережимая маслопровод и не прекращая подкручивание ротора, и убедиться, что идет беспроблемная подача;
  • На несколько секунд запустить и прогреть двигатель, сравнивая вращение ротора до и после;

Электрический наддув

Система электрического наддува разрабатывалась фирмой «Controlled Power Technologies» (в настоящий момент вошла в состав подразделения силовых агрегатов компании «Valeo») в течение трех лет.

В отличие от турбонаддува, где центробежный нагнетатель приводят в действие выхлопные газы, или механического наддува, где нагнетатель связан с коленчатым валом двигателя, в системах с электрическим наддувом нагнетатель вращается электромотором. Обычно подобные системы являются комбинированными, так как использование электрического и турбонаддува совместно даёт существенный выигрыш, позволяя избежать турбоямы на низких оборотах двигателя.

Система электрического наддува «Controlled Power Technologies»
Она совмещает в одном устройстве электрический и турбонагнетатель.

Компания «Audi» недавно представила систему электрического наддува, работающую по схеме, отличной от схемы «Controlled Power Technologies». Система «Audi» (на рис. ниже) использует двойной наддув: обычная турбина работает на средних и высоких оборотах, а электрическая — на малых, исключая турбояму.

Система электрического наддува «Audi»

В «Audi» собираются снабдить электрическим наддувом собственные дизельные моторы. На заводе компании уже собран пробный образец трехлитрового V6 TDI с подобным двойным наддувом. В системе задействован компактный электродвигатель, способный быстро раскрутить турбину до высоких скоростей. Возникновение дополнительного потребителя никак не должно отразиться на общем уровне энергопотребления, так как потери на раскрутку турбины перекроются при помощи системы рекуперации.

Внимание к электрическому наддуву в последнее время проявляют также компании «Ricardo», «Ford» и «BMW». Последняя недавно получила патент на электротурбину собственной конструкции, а компания «Ford» работает совместно с «Controlled Powertrain Technologies» и «Valeo» над трёхцилиндровым двигателем «Hyboost» с электронаддувом. «Valeo» станет первым поставщиком комплектующих, который предложит на рынок целый спектр электрических нагнетателей

Популярные статьи  Что такое DSG в автомобиле: особенности преселективной роботизированной КПП с двумя сцеплениями

«Valeo» станет первым поставщиком комплектующих, который предложит на рынок целый спектр электрических нагнетателей.

На рынке тюнинга существуют и так называемые осевые электрические нагнетатели, которые, как правило, входят в систему динамического наддува (читайте ниже). Движение воздуха в них осуществляется в осевом направлении. Один или пара последовательных либо параллельных вентиляторов с электромоторчиком, будучи установленными в воздушном тракте, проталкивают воздух вдоль себя назад, в фильтр или уже после него во впускной коллектор. Если такая система преодолевает хотя бы сопротивление фильтрующих элементов, эффект уже неплохой.

Разница оборотов

Одно важное отличие от остальных это, то что компрессор может работать на низких и минимальных оборотах, а турбина вовсе нет. Как правило, для нее необходимы обороты от 3500 об/мин

для создания давления. Но компрессор не способен экономно расходовать топливо. При разгоне эффективность компрессора будет видна не так долго как хотелось бы. Турбина начинает работать немного позже, так как замечается «яма» при старте, но после небольшого разгона все исчезает.

Итог:

если вы приверженец скорости и у вас бензиновый двигатель – смело ставьте компрессор и радуйтесь жизни, если дизель – то только турбину.Компрессор призван постоянно подавать смесь для воспламенения , но влияет на потерю мощности, чего не скажешь о «сестре». Для поддержания работоспособности турбины, необходимо раз или два появляться в автосервисе для диагностики, в противном случае получите неработающую систему.

Для турбины необходима установка дополнительного охладителя – интеркулера (см. статью — » «), так как поток воздуха имеет высокую температуру.

Установка дополнительного радиатора

также приносит сложности в плане поиска места для монтажа. КПД компрессора несколько меньше, чем у турбины.

Сейчас преимущественное большинство владельцев переходят от прожорливых и громоздких авто к миниатюрным и экономичным (см.

Перед тем, как говорить на тему – нужно больше узнать о том, как повышается мощность. Как известно, двигатель внутреннего сгорания функционирует с помощью воздушно-топливной смеси, что воспламеняется в цилиндрах и там сгорает. В состав смеси входят – воздух и бензин, которые попадают к двигателю/ коллектору таким образом:

Топливо. Подается с помощью специального насоса по топливопроводах;
Воздух же никоим образом не нагнетается, только засасывается двигателем через воздушный фильтр

Обратите внимание, если фильтр грязный – тогда мощность резко падает, а расходы растут.

Что же делают турбина и компрессор? Оба устройства начинают шибко нагнетать воздух в цилиндры, что очень хорошо влияет на мощность.

Так чем отличается компрессор от турбины ?

Что лучше?

Стоит посмотреть на производителей, сейчас компрессоров вы и не найдете. ТОЛЬКО – ТУРБИНА! Почему да очень просто, разделите 200 000 на 12000 = 16, именно во столько превосходит турбина своего соперника по оборотам, а соответственно и выигрыш в мощности будет ощутимый.

Если констатировать, то:

Может вы рядовой парень, на ПРИОРЕ, и хотите установить себе нагнетатель своими руками (да еще и дешево), чтобы повысить мощность на 10%, причем вам важна надежность – то однозначно компрессор.

Турбина вам не по плечу, потому как придется перелопатить устройство мотора, ставить всякие даунпайпы, лезть в смазку вашего агрегата, да еще много всяких приколов. Причем стоимость будет в разы больше.

Увеличение мощности автомобиля — тема не новая, но всегда актуальная. Чтобы решить эту проблему у автовладельца есть два варианта — установить компрессор или турбину. Оба устройства призваны увеличить продуктивность работы двигателя, но каждое имеет свою нюансы и особенности. Ниже рассмотрим, чем отличается турбина от компрессора и установка какого именно устройства будет нужна в конкретных случаях.

Для начала стоит разобраться, каким именно способом увеличивается мощность силового агрегата. Сперва банальное описание, как функционирует ДВС: работает он на воздушно-топливной смеси, которая воспламеняется и сгорает в цилиндрах, обеспечивая мотор необходимой энергией для работы. Смесь состоит из двух компонентов — воздуха и топлива (дизель или бензин).

Для эффективного сгорания топливо-воздушной смеси в цилиндрах требуется определенное количество топлива и определенное количество воздуха. И если с подачей большего количества топлива особых проблем нет, то загнать в цилиндр больше воздуха уже не так просто.

Для решения этой задачи может использоваться турбина или компрессор, которые мы и рассматриваем в данной статье. И хотя оба этих устройства нагнетают воздух в двигатель, работают они по совершенно разным принципам.

Плюсы и минусы турбирования ДВС своими руками

Как работает турбина на бензиновом двигателе

Главное достоинство, ради которого автомобилисты решаются на подобный тюнинг, — это прирост мощности силового агрегата. Никакими другими средствами вы не добьётесь такого увеличения, как при установке турбонагнетателя. Причём реализовать бюджетный вариант наддува компрессором можно своими руками, потратив деньги только на оборудование.

Примечание. Когда мотор развивает большее усилие, появляются дополнительные возможности для тюнинга авто. Например, установка колёсных дисков увеличенного диаметра не ухудшит ездовые качества машины.

Второй плюс турбирования состоит в снижении расхода топлива. Теоретически вы получаете повышенную мощность при неизменном потреблении горючего, хотя на практике дело обстоит иначе. Как говорят любители тюнинга, очень трудно ездить в прежнем спокойном режиме и не «наваливать», когда двигатель способен на большее. По факту расход бензина возрастает из-за активного стиля езды.

Что лучше: турбина или механический компрессор?

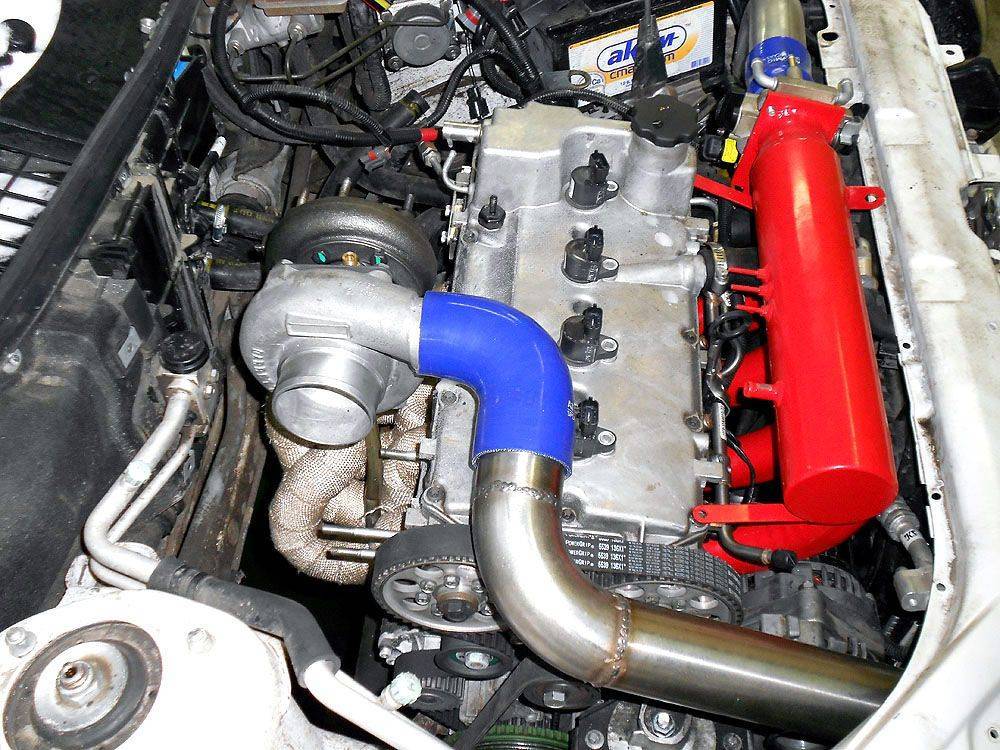

Турбина на автомобиле Лада Приора

Теперь о недостатках:

  • все детали мотора, начиная с цилиндро-поршневой группы, изнашиваются быстрее по причине повышенной нагрузки;
  • то же касается элементов трансмиссии, не рассчитанных на повышенный крутящий момент;
  • машину придётся заправлять только качественным бензином с октановым числом не менее 95, а в отдельных случаях — 98;
  • мероприятие обойдётся вам в кругленькую сумму.

Установка турбонагнетателя имеет смысл, если вам нужно повышение мощности и скорости автомобиля. Для повседневной езды на работу или перевозки грузов такие кардинальные изменения не нужны, достаточно содержать машину в хорошем техническом состоянии

Не забывайте, что любая неосторожность в обращении с турбированным двигателем может привести к его поломке и капитальному ремонту

Совет. Если вы владелец автомобиля ВАЗ и хотите установить нагнетатель за относительно небольшие деньги, то лучше начать с компрессора. Его инсталляция не потребует серьёзных доработок мотора и топливной системы, а с монтажом вы справитесь сами. Чтобы поставить турбину, придётся привлечь специалистов для переделки двигателя и перепрошивки контроллера.

Что лучше: турбина или механический компрессор?

Для прошивки контроллера требуются знания и специальное оборудование

Последний аргумент в пользу турбирования — это предусмотренный законодательством РФ налог на каждый дополнительный кВт мощности силовой установки автомобиля. Инсталляция наддувных агрегатов позволяет нарастить мощь мотора при неизменном ежегодном платеже в пользу государства.

Центробежный тип

Самые распространенные на двигателях внутреннего сгорания, работают при помощи так называемых лопастей или «лопаток». Если сравнить их двумя предыдущими, то этот тип самый компактный из всех, а также он прост в технологии изготовления, что удешевляет его конечную стоимость. Зачастую его могут путать с ТУРБО вариантом (который работает от выхлопных газов), из-за схожей конструкции, однако это совсем неправильно, это два совершенно разных устройства.

Принцип строения – состоит из входной части, рабочей (лопасти-лопатки) и диффузора, который может быть как лопаточный, так безлопаточный. Обязателен, для установки и воздухозаборник, сделанный в виде «улитки».

Что лучше: турбина или механический компрессор?

Воздух пройдя через специальный фильтр (кстати, также обязателен, иначе вся пыль будет внутри двигателя), попадает в специальный вход которое постепенно сужается (для минимальных потерь воздуха при подводе), далее следует к колесу. Рабочее же колесо устанавливается на специальном креплении, однако бывали случаи, когда размещалось и на самом валу. Далее через механическую передачу (привод), связывается с коленвалом.

Популярные статьи  Проточка тормозных дисков со снятием и без снятия с автомобиля

Такие варианты самые распространенные на наших отечественных авто (в частности ВАЗ). Берут их за долговечность, небольшую цену, универсальность и компактность.

Минусами таких компрессоров является – низкий КПД при малых оборотах, зато на высоких мощность двигателя может вырасти до 30% от номинала. При оборотах от 4000, давление может достигать 0,5 – 0,6 бара.

Нагнетатель как элемент агрегатного наддува

Применение нагнетателя и его функции

Работа нагнетателя на двухтактном и четырёхтактном моторах Нагнетатель может применяться на поршневых и роторно-поршневых ДВС, работающих по любому термодинамическому циклу и с любым числом тактов. Для большинства типов подобных ДВС нагнетатель является опциональным элементом конструкции, не влияющим на принципиальную возможность работы самого ДВС. Основная задача нагнетателя здесь — наддув с целью повышения мощности. Под наддувом подразумевается в первую очередь принудительное нагнетание воздуха в ДВС с давлением выше текущего уровня атмосферного, приводящее к увеличению плотности и массы воздуха в камере сгорания перед тактом рабочего хода, что, в свою очередь, согласно правилу стехиометрической горючей смеси для конкретного типа двигателя, позволяет сжечь больше топлива, а значит увеличить крутящий момент (и мощность, соответственно) на любой сравнимой с безнаддувным двигателем частоте вращения коленвала/ротора. В рамках этой задачи наддув с помощью нагнетателя есть лишь один из возможных методов форсировки и/или повышения КПД, и наличие или отсутствие нагнетателя определяется лишь целями и бюджетом разработчиков конкретного мотора. Исключением из этого правила является только некоторые типы двухтактных поршневых ДВС, где нагнетатель в первую очередь выполняет задачу по принудительной продувке цилиндров на стыке двух рабочих тактов и присутствует во впускной системе такого ДВС практически всегда.

Отсутствие нагнетателя в составе ГТД

В газотурбинных ДВС нагнетатель формально отсутствует. Компрессор, входящий в состав любого газотурбинного ДВС, является абсолютно неотъемлемым элементом конструкции, обеспечивающим принципиальную возможность работы подобного ДВС, и такой компрессор в русскоязычном инженерно-техническом лексиконе нагнетателем не называется, хотя и выполняет функцию принудительного нагнетания воздуха.

Типы нагнетателей по их энергетическому приводу

Нагнетатель работает за счёт того или иного вида энергии, получаемой с самого ДВС либо напрямую, либо опосредованно. Возможно использование энергии выхлопных газов, механической энергии вращения валов ДВС, электрической энергии. В зависимости от своего энергетического привода конструкция нагнетателя имеет свои технические особенности и своё собственное название. Нагнетатели, работающие от энергии выхлопных газов, называются турбонагнетателями, от механического привода — приводными нагнетателями. Также есть нагнетатели, работающие от электрической энергии, но для их описания устоявшийся русскоязычный термин пока отсутствует и их можно называть как электронагнетателями, так и нагнетателями с электроприводом.

Смысл терминов «нагнетатель» и «компрессор»

Важным элементом нагнетателя является воздушный компрессор, который присутствует в конструкции абсолютно любого нагнетателя, независимо от его энергетического привода. При этом контексте агрегатного наддува оба термина — и нагнетатель и компрессор — используются наравне, в том числе в составе сложносоставных слов, типа турбонагнетатель/турбокомпрессор, что у непосвящённых в тему может вызвать вопросы к смысловым оттенкам терминов. Следует понимать, что с точки зрения семантики термин «нагнетатель» подразумевает функцию всего агрегата в целом, а «компрессор» — наименование энергетической машины и главного исполнительного узла абсолютно любого нагнетателя. В русскоязычном речевом обиходе равноправное использование обоих терминов применительно к наддуву фактически допустимо, а оба слова, как в простом, так и в сложносоставном виде в данном случае могут считаться синонимами.

В теории лопастных машин термины «нагнетатель» и «компрессор» не тождественны. Обычно лопастные машины, повышающие давление потока не более, чем на 10%, относят к вентиляторам; на 20…25% — к нагнетателям; большие давления соответствуют компрессорам. В обиходе нагнетатель в сборе часто называют «турбиной», хотя в приводном нагнетателе турбина вообще отсутствует, а в газотурбинном является лишь приводом нагнетателя/компрессора.

Что лучше выбрать?

Итак, давайте подведем итоги. Что лучше – механический компрессор или турбина? Однозначного ответа на этот вопрос нет. Каждый выбирает, исходя из требований и предпочтений. Если в приоритете ресурс, стоит ограничиться компрессором и довольствоваться 10 процентами дополнительной мощности. Но если хочется максимальной отдачи, здесь выбор будет очевидным – только турбина. Однако всегда нужно помнить, что такой двигатель внезапно может «закончиться» – потребует ремонта турбины либо деталей КШМ.

Рассмотрим выбор с точки зрения тюнинга. Что лучше на ВАЗ – компрессор или турбина? Многие выбирают второй вариант, поскольку ресурс вазовских движков и так незначительный.

Нагнетатели, приводимые волновым давлением газа

Нагнетатель, приводимый волновым давлением газа (рис. «Нагнетатель, использующий волновое давление газов» ) представляет собой газодинамиче­скую машину, основным компонентом которой является ротор с открытыми каналами, рас­положенными коаксиально по его окружности («секционное колесо» или «ротор»). Через отверстия для впуска и выпуска свежего воздуха и отработавших газов и торцевые поверхности ротора осуществляется повышение давления в каналах. Свежий воздух сжимается в каналах ро­тора в ходе газодинамических процессов. В ходе этого процесса свежий газ и отработавшие газы кратковременно вступают в контакт друг с дру­гом. Существенно важным для функционирова­ния является тот физический факт, что процесс газодинамического сжатия происходит в течение значительно более короткого периода времени, чем время смешивания двух газовых потоков.

Принцип действия нагнетателя, приводи­мого в действие волновым давлением газа, основан на том, что волна давления на откры­том конце отражается, как волна разрежения, а на закрытом конце — как волна давления; это также относится к отражению волны раз­режения. Для контроля и поддержания этого

процесса отверстия каналов должны проходить через «открытые концы» и «закрытые концы», т.е. секционный ротор должен вращаться. Мощность привода используется просто для компенсации потерь в подшипниках ротора и потерь на вентиляцию и для ускорения ротора в случае внезапного увеличения нагрузки. Путем соответствующего конфигурирования тракта прохождения газа в корпусе можно обеспе­чить достаточно равномерное распределение температуры в роторе с целью обеспечения достаточно малых зазоров. Акустические ха­рактеристики могут быть улучшены путем со­ответствующего конфигурирования секций.

Диаграммы газовых потоков и состояний (рис. «Схема потоков газов и диаграмма состояний нагнетателя, использующего волновое давление газов» ) иллюстрируют процессы в базовом на­гнетателе, приводимом в действие волновым давлением газа при полностью открытом дрос­селе и умеренной частоте вращения коленча­того вала. Энергообмен в каналах происходит со скоростью звука, и благодаря используе­мым принципам действия нагнетатель очень быстро реагирует на изменение потребности двигателя, причем фактическое время реакции определяется процессами наддува в воздухо­водах и выпускных трубах. Скорость звука, а также физические характеристики являются функцией температуры, что означает, что они в основном зависят от величины крутящего момента двигателя, а не от частоты вращения коленчатого вала.

Нагнетатель Comprex

Если передаточное отношение между двига­телем и секционным ротором постоянно, что и имеет место для приводимого при помощи ременной передачи нагнетателя, волновой процесс оптимален только в определенной ра­бочей точке. Для устранения этого недостатка в передней части кожухов размещают специ­альные «карманы», позволяющие получить высокую производительность нагнетателя и оптимальную кривую наддува в относительно широком диапазоне рабочих режимов.

Популярные статьи  Дополнительный насос на печку автомобиля: как выбрать и установить

Ротор нагнетателя Comprex имеет постоян­ную смазку, а подшипник ротора расположен со стороны подвода и отвода воздуха. Воз­душный кожух изготовлен из алюминия, а для газа — кожух из материала NiResist. Ротор с осевыми ячейками изготовлен методом литья по выплавляемой модели. Давление наддува регулируется в соответствии с потребностью двигателя при помощи перепускного клапана.

Нагнетатель Нуртех

дальнейшим развитием нагнетателя Comprex является нагнетатель Нургех, который пока что не поступил в серийное производство, но рассматривается возможность его применения на автомобилях с бензиновыми двигателями малого рабочего объема. Ротор нагнетателя Нургех приводится во вращение независимым электродвигателем, благодаря чему нагнета­тель может быть лучше адаптирован к рабо­чему состоянию двигателя.

В дополнение к другим модификациям, улучшающим пуск холодного двигателя, асим­метричное расположение секций позволило улучшить акустические характеристики. Газо­вые карманы переменного объема позволяют повысить эффективность в нижнем диапазоне частоты вращения коленчатого вала с соот­ветствующим увеличением давления наддува. Применение нагнетателя Нургех требует на­личия современной электронной системы управления двигателем.

В следующей статье я расскажу о турбокомпрессорах для двигателей внутреннего сгорания.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

С этим читают

Особенности турбонагнетателя

Что лучше – компрессор или турбина? Теперь рассмотрим особенности турбонагнетателя. Подобный механизм не зависит от коленвала. Он работает по другому принципу.

Что лучше: турбина или механический компрессор?

Крыльчатка вращается за счет хода выхлопных газов. В турбине есть холодная и горячая часть. Газы двигаются сквозь последнюю, заставляя работать крыльчатку холодной части. Количество оборотов в минуту у нее в разы больше, чем у механического нагнетателя. Отсюда и производительность. Как показывает практика, за счет наддува можно увеличить мощность до 40 процентов, практически без потери ресурса.

Таким образом, главное преимущество турбины – это ее производительность. Вдобавок, есть возможность чип-тюнинга, что позволяет увеличить мощность мотора еще на пару процентов. Но недостатки очевидны.

Так как возрастает мощность двигателя, растет и нагрузка на кривошипно-шатунный механизм. Из этого следует, что детали должны быть надежными. Но не всегда это так, особенно на чипованных ДВС. Часто КШМ не выдерживает таких нагрузок, а потому ресурс мотора снижается в разы.

Нормой для турбированных двигателей считает ресурс в 150 тысяч километров (если брать во внимание современные TSI). Также турбина часто любит подъедать масло

Его расход составляет от одного литра на 10 тысяч километров (и это на исправном двигателе). Вдобавок, масло должно быть высокого качества. Иначе ресурс двигателя будет еще меньше.

Что лучше: турбина или механический компрессор?

У двигателей с компрессором таких проблем нет. Они не требуют масла и не так нагружают двигатель. Соответственно, любой компрессорный мотор будет ресурснее турбированного.

Но, как показывает статистика, все больше производителей предпочитают использовать именно второй тип наддува. Особенно это касается дизельных агрегатов. Они имеют более прочное строение, а рабочие обороты не такие высокие, как у бензиновых. Однако, спустя 250 тысяч километров, и с ними случаются проблемы.

Турбированный двигатель, плюсы и минусы

Сначала о преимуществах:

  1. Возможность с малого объема “выжать” большую мощность, зачастую это 100 л.с. на каждый литр объема.
  2. Крутящий момент уже с холостых оборотов дает уверенную тягу, но только в случае, если турбина маленькая, она раскручивается быстрее.
  3. Диапазон крутящего момента широкий.
  4. Расход топлива, при одинаковой мощности с атмосферным моторов, явно ниже.
  5. Возможность увеличивать мощность с помощью прошивки на 20-30% без вреда ресурсу и комфорту движения.

Недостатки:

  1. Ресурс турбины современных авто едва достигает 100 тыс.км.
  2. Возникновение «турбоямы», процесса между провалом и резким набором скорости из-за ожидания раскрутки турбины.
  3. Стоимость ремонта дороже, обслуживать двигатель нужно чаще.
  4. Возрастает потребность в качественном масле и топливе.

Конструкция и принцип работы механического наддува

В современном автомобилестроении применяется несколько видов систем механического наддува, каждая из которых имеет свои конструктивные особенности и принцип нагнетания воздуха.

Устройство механического наддува

Система механического наддува состоит из следующих элементов:

  • механический нагнетатель (компрессор);
  • интеркулер;
  • дроссельная заслонка;
  • заслонка перепускного трубопровода;
  • воздушный фильтр;
  • датчики давления наддува;
  • датчики температуры воздуха во впускном коллекторе.

Схема работа механического наддува

Управление механическим нагнетателем осуществляется при помощи дроссельной заслонки, которая при высоких оборотах открыта. При этом заслонка трубопровода закрыта, и весь воздух поступает во впускной коллектор двигателя. Когда двигатель работает на низких оборотах, открыта под небольшим углом, а заслонка трубопровода открыта полностью, что обеспечивает возврат части воздуха на вход компрессора.

Поступающий из нагнетателя воздух проходит через интеркулер, что снижает температуру нагнетаемого воздуха примерно на 10°C, способствуя более высокой степени его сжатия.

Типы привода механического наддува

Ременной привод кулачкового компрессора

Передача крутящего момента от коленчатого вала к механическому компрессору может осуществляться различными способами:

  • Система прямого привода – предполагает  монтаж компрессора непосредственно на фланец коленчатого вала двигателя.
  • Ременный привод. Передача усилий реализуется при помощи ремня. Различные производители используют свои виды ремней (плоские, клиновидные или зубчатые). Системы с использованием ремня характеризуются коротким сроком службы и вероятностью возникновения проскальзывания.
  • Цепной привод. Имеет аналогичный ременному приводу принцип.
  • Шестеренчатый привод. Недостатком такой системы является повышенный шум и большие габариты.

Виды механических компрессоров

Центробежный компрессор

Каждый тип привода наддува имеет свои эксплуатационные особенности. Всего различают три вида механических нагнетателей:

  • Центробежный нагнетатель. Самый распространенный вид механических нагнетателей. Основной рабочий элемент системы – колесо (крыльчатка), которое имеет сходную конструкцию с компрессорным колесом . Оно вращается со скоростью порядка 60 000 оборотов в минуту. При этом воздух всасывается в центральную часть компрессорного колеса в режиме высокой скорости и малого давления. Пройдя через лопасти нагнетателя, воздух подается во впускной коллектор, но уже в режиме низкой скорости и высокого давления. Этот вид нагнетателя используется в комплексе с турбокомпрессорами для устранения .
  • Винтовой нагнетатель. Представляет собой систему из двух вращающихся шнеков (винтов) конической формы. Воздух, попадая в более широкую часть, проходит по камерам компрессора и, благодаря вращению, сжимается и нагнетается в патрубок впускного коллектора. Такие системы применяются в основном на спортивных и дорогостоящих автомобилях, поскольку достаточно сложны в изготовлении. Их преимущество – высокая эффективность работы.
  • Кулачковый нагнетатель (roots). Один из первых видов механических нагнетателей. Конструктивно он представляет собой два ротора со сложным профилем сечения. Оси вращения роторов соединяются двумя одинаковыми шестернями. При вращении системы воздух перемещается между стенками корпуса и кулачками, в результате чего происходит его нагнетание во впускной трубопровод. Недостатком этой системы является образование избыточного давления, что провоцирует сбои в работе наддува. Для устранения этого явления в конструкции кулачкового нагнетателя предусматриваются либо муфта с электрическим приводом (управление с отключением нагнетателя), либо перепускной клапан (без отключения нагнетателя).

Винтовой нагнетатель

Механические нагнетатели довольно часто применяются на автомобилях марок Cadillac, Audi, Mercedes-Benz а также Toyota.  При этом кулачковые и винтовые компрессоры устанавливаются преимущественно на мощных спортивных автомобилях с бензиновыми двигателями, а центробежные входят в систему двойного турбонаддува для дизельных моторов.
