Турбонаддув сегодня является одним из самых распространенных способов, который позволяет существенно увеличить мощность бензинового или дизельного двигателя без увеличения рабочего объема силового агрегата.  Установка турбокомпрессора также является более эффективным решением по сравнению с механическими нагнетателями.

Основой турбонаддува является подача воздуха в цилиндры ДВС под давлением. Чем больше воздуха удается подать в мотор, тем большее количество топлива получается сжечь. Гражданские версии турбомоторов имеют не слишком большой наддув, которого достаточно для достижения необходимых показателей.

Вполне очевидно, что для достижения максимальной производительности на двигатели устанавливаются турбины, которые способны обеспечить высокое давление.

В этой статье мы поговорим о том, для чего нужен актуатор на турбине, каков принцип работы актуатора турбины, а также как производится проверка актуатора турбины и настройка данного элемента.

Актуатор турбины: особенности работы

Актуатор, он же вестгейт или вакуумный регулятор — клапан для сброса избыточного давления воздуха на высоких оборотах двигателя. Задачей данного решения является своеобразная защита турбокомпрессора и двигателя. Указанный регулятор для защиты от избыточных нагрузок находится в выпускном коллекторе (фактически, на самой турбине), местом установки является область перед турбиной.

Работает вестгейт по следующему принципу: если обороты двигателя высокие, в результате чего растет давление отработавших газов и давление надувочного воздуха, тогда открывается клапан. Его открытие перенаправляет часть выхлопных газов в обход турбинного колеса.

Другими словами, отработавшие газы, вращающие крыльчатку турбинного колеса и вал, на котором параллельно установлена крыльчатка компрессорного колеса, перепускаются. В результате интенсивность работы турбины снижается, уменьшается подача воздуха в цилиндры ДВС.

Так происходит в том случае, когда турбинное колесо раскручивается выхлопными газами до слишком высоких оборотов, в результате чего актуатор инициирует срабатывание обходного клапана, то есть отработавшие газы проходят мимо турбинного колеса. Получается, вестгейт попросту не позволяет турбонагнетателю раскручиваться до максимума под действием слишком сильного потока выхлопа на высоких оборотах мотора.

Добавим, что турбомоторы с завода изначально точно настроены. Во время тюнинга ДВС или установки турбонаддува на атмосферный мотор актуатор необходимо настраивать отдельно. Настройка и регулировка актуатора турбины является важным моментом, так как от нормальной работы системы зависит исправность двигателя и турбокомпрессора. Вестгейт желательно настраивать при помощи спецоборудования, но также это можно сделать самостоятельно, о чем мы расскажем ниже.

Распространенные неисправности вестгейта

Теперь давайте поговорим о частых неисправностях, при которых неизбежна замена актуатора турбины или требуется ремонт данного элемента. Начнем с того, что причин для выхода из строя указанной детали несколько. Прежде всего, ломаются электронные компоненты, возможны неисправности электромотора, а также происходит поломка зубьев шестерней привода клапана.

В ряде случаев проблема устраняется после диагностики в специализированных сервисах по ремонту турбин. Специалисты проводят проверку работоспособности контроллера, выполняют целый ряд тестов. Частой неисправностью, которую помогает устранить ремонт актуатора турбины без замены, является вышедшая из строя манжета (мембрана актуатора турбины).

В полседнем случае к поломке приводит значительный пробег и естественный износ деталей, в результате часто указанная манжета повреждается. Для устранения необходимо снять актуатор турбины, после чего из корпуса вынимается старая мембрана. Далее поверхности следует обезжирить, после чего новая манжета приклеивается клеем к корпусу с двумя колпачками и дополнительно проходит процесс круговой завальцовки.  Затем производится настройка актуатора турбины.

Симптомы неисправностей турбины

Потеря мощности: Если Вы почувствовали, что машина потеряла динамику, то это может быть и от массметра, либо от датчика управления наддувом, банально может быть, что слетел шланг с интеркуллера, но может быть и турбина.

Синий дым из выхлопной трубы: Проблема может быть, как в двигателе, так и в турбокомпрессоре. Если повалил уже не синий, а белый дым- это значит, что масло двигателя попадает в глушитель, так как там самое горячее место, оно начинает выгорать, соответственно дает белый едкий дым. В этом случае необходимо глушить двигатель т.к. он может пойти в разнос, масло загорится в цилиндрах и может пробить блок-шатун. Если валит сизый дым это могут быть неправильно работающие форсунки на дизеле.

Большой расход масла: Возможная причина поломки как турбины, так и двигателя.

Турбина шумит: Турбина стоит на выхлопном коллекторе или с выхлопным коллектором. Встречаются случаи, когда под впускным коллектором выдут кусочек прокладки электрокартона, который и дает шум на турбину. Кажется, что это турбина, хотя она здесь ни при чем.

Турбина свистит: Если у Вас есть какое-то несанкционированное сбрасывание давления в воздушном тракте от турбины до впускного коллектора, не зажат хомут, расшит или дырявый интеркуллер. Свист идет, когда турбина дает давление и скидывает его через это отверстие (происходит эффект проколотой шины).

Если мастер-диагност утверждает, что турбина вышла из строя, а для того чтобы убедиться, нужно доехать до автосервиса, снимите воздухозаборный шланг от воздушного фильтра до турбины, возьмите двумя пальцами за кончик со стороны компрессора и пошатайте вперед-назад.

Вперед-назад – это продольный люфт его не должно быть вообще. Если компрессионное кольцо компрессорной части выскочило из своей канавки, тогда масло выкидывается из турбины под вентилятор компрессора

Популярные статьи  Свечи зажигания Гранта: какие выбрать, замена свечей Гранта

Но еще раз обращаем внимание, что на двигателе это проверить невозможно. В этом случае турбина снимается и ставится на стенд, тогда будет понятно виновата турбина или нет

Радиальный люфт – вверх-вниз. Во всех основных турбокомпрессорах он не должен превышать чем 0,5 миллиметра. Если турбина реально, болтается больше и Вы четко это чувствуете, то конечно же в Вашей турбине есть проблемы и она требует ремонта или замены.

Если люфты явно превышают норму, то безусловно турбина имеет проблемы и подлежит ремонту.

Не все турбины ремонтируются, не ко всем поставляются запчасти, но в основном в своем спектре это можно решить ремонтом или заменой на новую.

Как работает актуатор турбины дизельного двигателя?

На сленге автолюбителей этот узел имеет разные названия — например, вестгейт, вакуумный регулятор. Как и другие механические узлы, актуатор может сломаться, и тогда, чтобы продолжить эксплуатировать турбированный двигатель, его приходится менять. Но замена — это полбеды. Потом вестгейт придется регулировать, и это уже серьезная задача, правильно выполнить которую сможет только опытный водитель.

Регулятор ставят в выпускной коллектор машины. Принцип его действия простой. При увеличении скорости мотор начинает работать на повышенных оборотах. Давление отработанного газа растет. Появляется необходимость провести его мимо колеса турбины. Тогда и начинает действовать вестгейт — его клапан открывается и пропускает газы через себя.

Конструкционные особенности вакуумного регулятора

Наибольшее распространение получили устройства типа Bypass, которые предлагаются в двух вариантах:

  1. Актуатор турбины с замкнутым циклом. Здесь лишнее давление поступает в разогретый сектор устройства посредством байпасного канала. Такая технология снижает инерционные потери, возникающие при увеличении турбинным колесом своих оборотов. Когда образуется избыточное давление, начинает изгибаться диафрагма. В результате усилие возвратной пружины преодолевается, устройство открывается и все «лишнее» поступает в байпасный канал.
  2. Blow-Off. Здесь тоже применяется «принцип насоса». Отличие заключается в том, что выброс излишков осуществляется в атмосферу: при этом процесс сопровождается характерным звуком.

Не работает актуатор турбины: признаки

Симптомов поломки турбокомпрессора несколько, но основной – синий выхлоп. Особенно ярко он выражается во время разгона, но когда работа силового агрегата стабилизируется, выхлоп приобретает обычный цвет. Дым синеет из-за сгорания масла, которое попало в мотор по причине его вытекания из турбокомпрессора.

Из выхлопной трубы может выходить и черный дым, что говорит о сгорании обогащенного топлива из-за утечки воздуха в интеркулере. Также выхлоп может быть черным из-за поломки управляющей системы турбокомпрессора.

Выход дыма белого цвета также говорит о неисправности турбокомпрессора. Выхлоп белеет из-за засора в сливе турбинного маслопровода. Другими явными признаками неисправности актуатора являются потеки масла на турбине и значительное увеличение его расхода. Это свидетельство засора в каналах подачи воздушной массы или маслопровода.

Если автомобиль стал разгоняться медленнее обычного, дело также может быть в турбокомпрессоре. Его неисправность может стать причиной недостаточного поступления воздушной массы в силовой агрегат. Нехватка воздуха приводит к серьезному падению мощности мотора.

Еще один признак поломок в турбине — сильный шум при работе двигателя. Его появление бывает вызвано протеканием воздуха между выходом компрессора и мотором. Вместе с шумом появляется неприятный скрежет при включенном турбокомпрессоре. Скрежет или шум могут быть следствием образования трещин, вмятин или других механических повреждений, которых касаются лопасти агрегата.

Если расход масла значительно увеличился, а выхлоп стал более токсичным, проверьте воздушный фильтр или подключенный к турбине воздушный канал. Может быть, проблема в том, что эти элементы засорились.

Последний признак нерабочего состояния вестгейта – самый распространённый. Это выход масла из компрессора. Причина неоригинальна — это все то же замусоривание кожуха оси турбогенератора. Также выход масла мог быть спровоцирован неисправностью смазочной системы или ее закоксовыванием.

Как проверить актуатор турбины?

Диагностика электронного турбокомпрессора начинается с проверки тестером. Актуатор можно тестировать на автомобиле, а можно предварительно демонтировать.Проверке подлежат:

  • вакуумный клапан;
  • исполнительный механизм;
  • турбинный клапан.

Диагностику нужно периодически проводить, даже если вестгейт не дает повода. Когда происходит незначительная поломка турбины, это ведет к чрезмерному нагреву подшипников и, как следствие, к полной поломке агрегата.

Тестирование можно производить так – запускаем двигатель и газуем на месте. При этом нужно посматривать на шток вестгейта — в какой-то момент он начнет двигаться. Запомните, на каких оборотах мотора турбокомпрессор начал срабатывать — это будет ориентиром для проверки его исправности. Более точные показания можно получить на стенде.

Как отрегулировать актуатор турбины

Настройка устройства производится двумя способами, каждый из которых позволяет увеличить эффективность работы турбокомпрессоре.

Настройка наддува

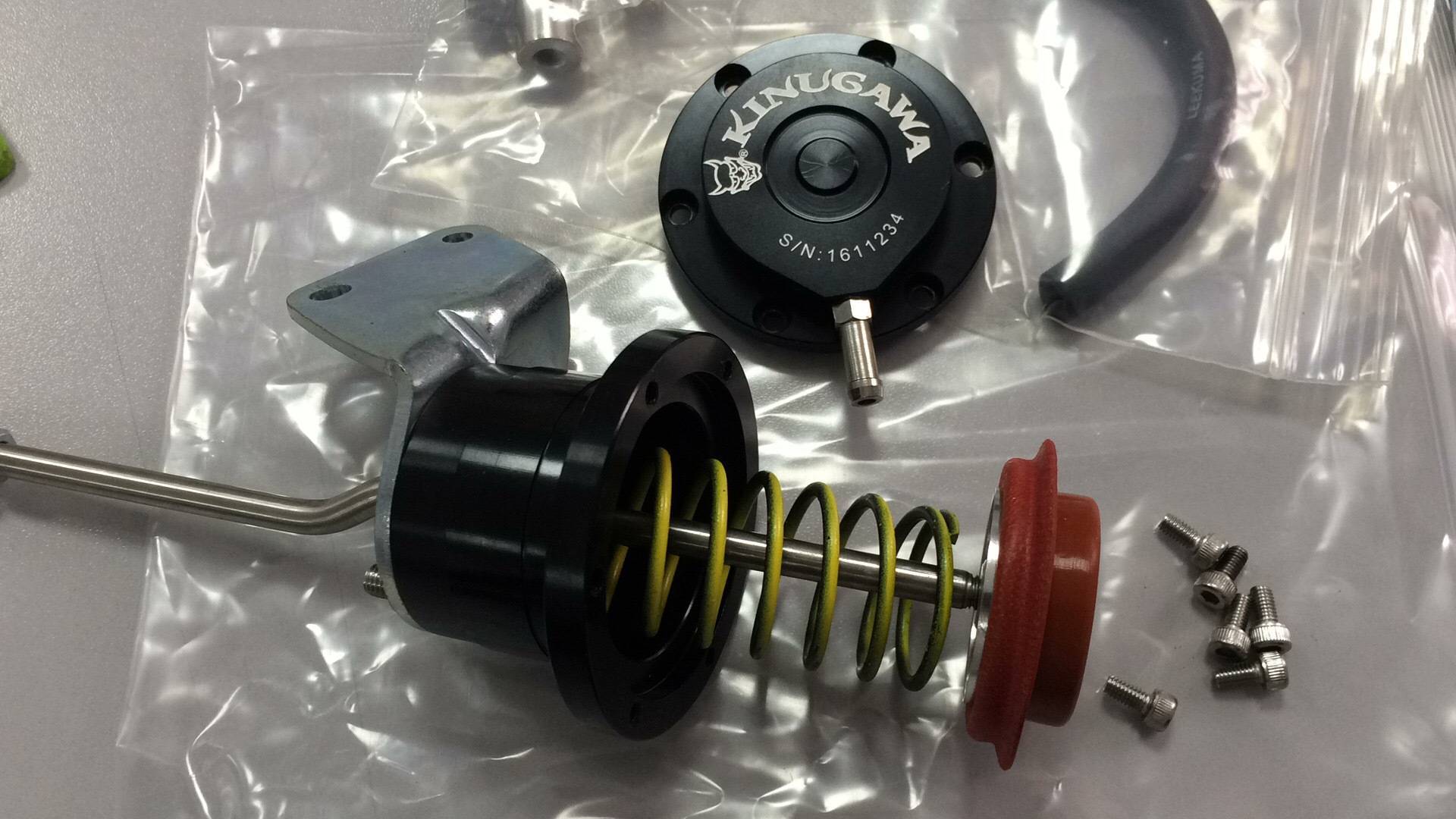

Самый простой метод заключается в замене пружины: чем она будет жестче, тем больше воздействие на мембрану и наоборот. Все зависит от того, что требуется: понизить силу воздействия газов на вакуумный регулятор или понизить.

Как самому отремонтировать и настроить актуатор турбины

Следующий способ — регулировка по резьбе на его конце. Ослабление приведет к удлинению тяги вестгейта, а затягивание, наоборот, к уменьшению длины детали. В последнем случае заслонка плотнее прижимается и потребуется большее усилие для ее открытия. Итогом такого действия является более быстрое раскручивание крыльчатки турбинного колеса.

Как самому отремонтировать и настроить актуатор турбины

Применение соленоида

Его также называют буст-контролем. Установка этого устройства увеличивает силу наддува. Соленоид монтируется перед вакуумным регулятором. Соленоид просто выпускает часть воздуха, «облегчая» функционирование клапана.

Как самому отремонтировать и настроить актуатор турбины

Регулировка штока

Для выполнения этой операции рекомендуется демонтировать турбокомпрессор с двигателя (на некоторых моделях авто до регулировочной гайки можно добраться и без снятия агрегата). Это даст возможность увидеть, как закрывается «калитка». Если шток сделать короче, то она прижмется сильнее и наоборот.

Популярные статьи  Как проверить датчик температуры охлаждающей жидкости (ДТОЖ)

Процесс регулировки (понадобятся пассатижи и ключ на 10):

  • снимите скобу со штока и ослабьте гайку;
  • подтяните (крутить нужно влево) пассатижами винт регулировки;
  • при этом смотрите на «калитку», которая должна закрыться до упора;
  • слегка постучите ключом по заслонке: если слышен дребезг, продолжите затяжку, пока он не исчезнет (здесь стоит учитывать, что 1 полный оборот винта соответствует примерно увеличению давления на мембране в 0,3 Бара);
  • затяните гайку и поставьте скобу на место.

После такой регулировки вакуумный регулятор будет закрываться полностью. Чтобы проверить правильность настроек, запустите мотор и опробуйте его на разных режимах с перегазовками. Посторонних звуков быть не должно (в т. ч. и при глушении двигателя).

Как самому отремонтировать и настроить актуатор турбины

Проверка актуатора

Изначально, в момент реализации, актуатор имеет заводские настройки и, фактически, готов к работе. Но после установки на транспортное средство целесообразно проверить актуатор и отрегулировать. Характерным сигналом выполнить такие действия будет дребезжание компрессора в момент глушения двигателя авто. Здесь не стоит паниковать, это не поломка актуатора. Просто шток клапана излишне болтается в процессе работы .

Кроме этого, часто, если правильно настроить актуатор, можно существенно увеличить производительность турбокомпрессора путем наращивания давления воздуха, подаваемого в двигатель.

Регулировка осуществляется несколькими путями

  1. Самый простой и распространенный способ – просто выполнить замену пружины на более мощную. То позволит увеличить и поддерживать высокое давление турбины до момента срабатывания выпускного клапана. Но это чревато превышением оборотов вала турбины.
  2. Следующий вариант, это выполнить подтяжку (можно затянуть, либо послабить) регулятора, влияющего на процесс открытия и последующее закрытия заслонки. При расслаблении тяга удлиняется. Если немного подтянуть – укорачивается. От длины тяги напрямую зависит плотность закрытия заслонки. Чем она меньше, тем плотнее будет примыкать заслонка. Следовательно, чтобы ее открыть нужно больше давления и времени. Тем самым турбина получает возможность обеспечить высокие обороты за короткий промежуток времени.
  3. Еще один вариант – установка буст-контроллера. Устройство устанавливают перед вестгейтом и обеспечивает снижение давления, при котором срабатывает мембрана актуатора. Фактически такое устройство берет на себя часть функции регулирования давления, вследствие чего клапан не получает информации о реальном давлении газов и продолжает работать в штатном режиме.

Вестгейт в переводе означает клапан управления турбиной. Его основная функция – выброс лишних выхлопных газов, вращающих крыльчатку турбокомпрессора, через отводной выход. Без этого вал раскрутится очень быстро, что может стать причиной повышенного давления наддува и при наличии закрытого дросселя – неустойчивой работой или помпажом насоса. Уменьшение производительности – не вариант, так как его усилий не будет хватать на малых и средних оборотах турбины, и мотор будет попадать в «турбояму».

Признаки неисправности актуатора турбокомпрессора

Если у вас заклинил актуатор турбины, то вы сможете это легко обнаружить по синему выхлопу. Особенно он четко виден, когда автомобиль начинает разгон, но после стабилизации работы силового узла, дым вновь приобретает нормальный оттенок. Синеют выхлопные газы за счет сгорания смазки, которая оказалась внутри турбины из-за протечки.

Дым черного оттенка также возможен, если вестгейт поврежден. Основная причина – сгорание топлива из-за нарушения герметичности и воздушной протечке в интеркулере. Белый дым тоже не является нормой. Это происходит при наличии засора в маслопроводе турбины.

Давайте рассмотрим и другие признаки неисправности актуатора турбины:

• Подтеки технической смазки на поверхности турбины и резкое увеличение его расхода. Скорее всего причина кроется в засоре системы воздуховода или масляных шлангов;

• Ухудшение разгона тоже может свидетельствовать о том, что турбокомпрессор нуждается в ремонте. Это может случиться из-за недостаточного поступления воздушных масс внутрь агрегата. Нехватка потока воздуха приводит к ощутимой потере мощности двигателя;

• Появление дребезжащего шума. Чаще всего его слышно при запуске двигателя на холостых оборотах и при полной остановке мотора. Крутящийся момент становится неравномерный и появляются рывки. Посторонние звуки могут также говорить о наличии вмятин или других механических повреждений, которые находятся на лопасти силового агрегата;

• При повышенном расходе технической смазки может наблюдаться и токсичный выхлоп. Причина кроется в воздушном фильтре или в неправильно подключенный к турбокомпрессору воздушный канал. Засоры этих участков тоже нередко приводят к такому негативному результату;

• Нарушение герметичности маслопроводов и его выход из турбокомпрессора – это самые частые признаки выхода из строя актуатора турбины. Это происходит при засорении кожуха оси силового узла. Еще выход смазки может произойти из-за поломки маслопроводов или закоксованности.

Что такое актуатор турбины и его функции, настройка механизма

Опубликовано Master в 15 марта, 2019 15 марта, 2019

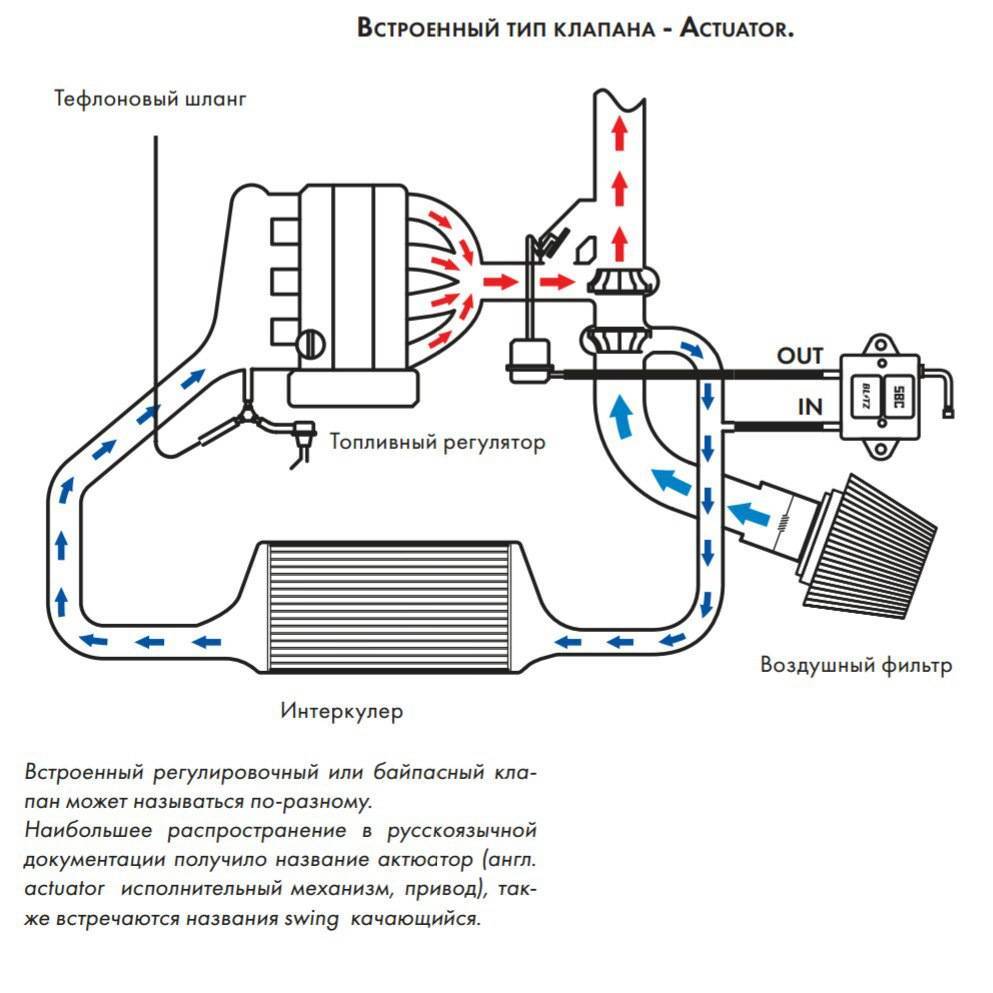

Актуатор (другие названия – привод заслонки, вестгейт, вакуумный регулятор) турбины выступает в роли вакуумного регулятора, который осуществляет защиту турбокомпрессора от нагрузки при высоких оборотах. Это клапан, который монтируют перед самой турбиной на выпускном коллекторе. Привод с вестгейтом контролирует выходную мощность турбокомпрессора, отводя избыточные выхлопные газы от колеса турбины. Таким образом, производится контроль скорости турбины, предотвращается превышение скорости и регулируется скорость компрессора.

Механизм защищается от ненужного износа, поскольку ограничивается максимальное давление наддува турбины на безопасном уровне. В этой статье рассмотрим детально тему, что такое актуатор турбины и его функции.

Как самому отремонтировать и настроить актуатор турбины

Как выглядит и работает актуатор

Привод заслонки (актуатор) представляет собой довольно простую часть оборудования, оснащенную пружиной и диафрагмой. Пружина удерживает перепускную заслонку закрытой до тех пор, пока давление наддува не достигнет установленного уровня, а затем открывается, позволяя газу выходить и снижая давление наддува. Практически все турбокомпрессоры оснащены приводом перепускной заслонки – это важная мера безопасности, которая предотвращает превышение скорости турбины, что может привести к значительным осложнениям в работе всей системы.

Популярные статьи  Что делать, если машина заводится и сразу глохнет

Как самому отремонтировать и настроить актуатор турбины

Настройка актуатора турбины

Важно произвести настройку актуатора турбины, без этого действия работа турбины с нагрузками в момент перегазовки будет чувствовать сильное дрожание системы. При неправильной настройке актуатора, происходит недостаточный наддув

Как правильно настроить данный механизм, способы:

  • Сделать замену пружины. С помощью более упругой детали увеличивается давление. Для понижения давления, выбирается более мягкая пружина;
  • Отрегулировать конец актуатора. При ослаблении конца вестгейта, получится удлинить тягу перепускного клапана, а при его затяжке тяга сократится. Если после такой настройки сократить тягу, получится прижать заслонку плотнее. Таким образом, понадобится больше усилий для её открытия. Как результат – крыльчатка раскручивается в меньшие сроки;
  • Установить буст-контроллер, он позволит усилить наддув. Благодаря такой конструкции меняется значение давления в настоящий момент. Его следует устанавливать до вестгейта, чтобы снизить влияющее на него давление. Буст-контроллер выпускает остатки воздуха самостоятельно, таким образом, оставляя меньшую нагрузку на актуатор.

Проблемы с актуатором турбины

Как и со всеми устройствами, со временем актуатор может ухудшить свою работу. Всё-таки начинают сказываться давление и высокие температуры, что может ослабить пружину. Это приводит к открытию перепускной заслонки раньше, чем положено, уменьшая давление наддува и производительность турбины. Диафрагма также может выйти из строя, и клапан больше не будет открываться. Как следствие – повышение давления наддува до такой степени, что это приведет к серьезному, катастрофическому повреждению двигателя.

Основные причины поломки вестгейта следующие:

  • Дефекты зубьев шестерней привода, что создает осложнения во время открытия и закрытия клапана;
  • Отказ электронных составляющих системы, которые регулируют открытие и закрытие;
  • Неисправность электромотора, отвечающего за функциональность створки, из-за чего механизм не работает в надлежащем режиме.

В случае поломки вестгейта, рекомендуется обратиться к помощи специалиста специализированного сервисного центра. Для починки детали требуется комплексная диагностика с помощью профессиональных тестеров. Самостоятельно ремонтировать актуатор не следует, поскольку здесь необходимо наличие специального оборудования.

Что такое актуатор турбины, видео:

Как настроить турбинный актуатор автомобиля

Если в процессе работы автомобиля ощущается дребезжание турбины при выключении двигателя, важно ее правильно настроить. Аналогичные звуки можно услышать при перегазовкахв момент сброса оборотов

Звуки случаются по причине свободного перемещения стока и издаются калиткой регулятора. Знания, как отрегулировать актуатор турбины, вам понадобятся при недостаточном наддуве в турбине. Но такая ситуация происходит только тогда, когда вы уверены в целостности механизмов и герметичности системы впуска.

Как самому отремонтировать и настроить актуатор турбины

Существует несколько способов увеличения давление наддува:

  • Расслабление либо затягивание окончания закрытия вестгейта (позволяет увеличить или ослабить уровень открытия заслонки, поэтому можно вручную настроить тягу на перепускном вентиле);
  • Установка соленоида (устройство измеряет текущий показатель давления и в рабочем режиме снижает этот уровень).3

Выводы:

Турбокомпрессор не работоспособен. Причины его поломки следующие:

— неисправность электронного привода РСА, приводящая к некорректной работе турбокомпрессора на ДВС;

— попадание постороннего предмета (предметов) в корпус компрессора, повреждение лопаток колеса компрессора и, как следствие, увеличение остаточного дисбаланса ротора.

Судя по внешнему виду ТК и состоянию его внутренностей, после монтажа он продержался недолго. Скорее всего, электронный актуатор изначально был неработоспособен. Возможно, и в ремонт турбина попала именно по этой причине. Но… те, кто ее ремонтировал, или не смогли диагностировать неисправность электронного блока, или сознательно закрыли на это глаза. Почистили, заменили детали механической части турбины и вручили покупателю. В связи с этим возникает несколько мыслей.

Одна из главных бед России (наряду с широко известными «дураками и дорогами») – это отсутствие чувства меры. Практика показывает, что этого полезного чувства нам недостает и в стремлении минимизировать расходы на ремонт системы турбонаддува. Мы пытаемся экономить на всем и простодушно верим в то, что существует вариант «дешево и сердито». Вследствие этого нас, как лохов, ловят на примитивные маркетинговые приемы. «Ремонт турбины за полчаса!». «Ремонт турбины от 3000 рублей!». Или: «Ремонт турбины за полчаса, за 3000 рублей, на заводе в Европе!». В сети вы наверняка найдете массу таких «наживок» и предложений «восстановленных в Европе» турбин стоимостью раза в три менее нового агрегата.

Включите логику. Подумайте, что можно успеть сделать с турбиной за полчаса, когда, по-хорошему, вначале она должна дождаться своей очереди, а далее: тестирование электроники, полная разборка, дефектовка, очистка деталей (ультразвуковая, пескоструйная), замена изношенных, сборка, монтаж механизма регулирования, калибровка электронного актуатора. Как может восстановленный в Европе (с ее высоким уровнем оплаты труда) и привезенный оттуда (пусть даже неофициально) агрегат стоить в 2 раза дешевле, чем он продается там же, в Европе? Да, восстановленные в Европе турбины продаются у нас на афтемаркете. Например, Honeywell официально поставляет турбины линейки Garrett Reman, которые отремонтированы на заводах концерна. Но – закатайте губы – сэкономить на их покупке можно процентов 20–30 и только в обмен на свою неисправную турбину.

Похоже, так и получилось в этом случае. Починили турбину «в Европе за полчаса», монтировали ее тоже «европейцы» (иначе как объяснить грубую ошибку установщиков – «попадос» в холодную часть ТК). Экономия по принципу «дешево и сердито» принесла предсказуемые плоды.

Уникальную информацию по устройству, эксплуатации и ремонту систем турбонаддува смотрите на сайте turbomaster.ru

  • Сергей Самохин
  • Игорь Ермоленко, эксперт фирмы «Турбо Инжиниринг»
