Подшипник ступичный ВАЗ: замена своими руками

Как поменять ступичный подшипник на ваз 2114 передний

Как показывает практика, чаще всего причиной выхода из строя ступичного подшипника становится слишком длительный эксплуатационный срок этой детали. Как и другие запчасти, подшипники имеют ограниченный срок службы, а потому наступает момент, когда они требуют замены. Об износе этой детали свидетельствует характерный звук, напоминающий гудение. При обнаружении такого признака лучшим решением будет замена ступичного подшипника в автомобиле ВАЗ-2114.

Предварительно убедитесь в том, что именно подшипник нуждается в замене. После того как вы совершите достаточно длительную поездку на автомобиле, дотроньтесь рукой до участка колеса, от которого издается гудение. Если эта область намного горячее, чем другая сторона колеса, значит, подшипник действительно требуется заменить. Еще один способ проверки заключается в следующем.

С помощью домкрата автомобиль надо поднять, открутить колесные болты. Поднимать нужно только ту сторону, откуда издается звук. Приподнятое колесо надо с большим усилием покачать. Если при этом слышится глухой звук, надо попросить кого-либо нажать на тормоз и снова покачать колесо. Если шум исчез, значит, проблема именно в подшипнике, и его необходимо заменить.

Замена

Подшипник ступичный ВАЗ: замена своими руками

Первый способ заключается в том, что замена осуществляется без демонтажа поворотного кулака. Однако без съемника тут не обойтись. Главный плюс такой методики заключается в отсутствии необходимости регулировки развала-схождения. Однако такой способ замены один из самых неудобных. Для обратного монтажа машину потребуется загонять на смотровую яму.

Второй метод предполагает снятие поворотного кулака. Кроме того, для замены потребуется верстак, он нужен для снятия старого подшипника. При таком снятии будет нарушен развал. Чтобы впоследствии не пришлось ехать на станцию техобслуживания, в процессе замены выполните следующие действия:

  1. Прежде чем снять нижний болт стойки и поворотного кулака, нанесите соответствующие метки: отметьте положение болта и положение в стойке поворотного кулака.
  2. При осуществлении обратной сборки надо сделать так, чтобы метки четко совпали между собой.

В любом случае лучше иметь специальное приспособление для выдавливания и запрессовки ступичного подшипника. Отсутствие съемника значительно усложнит процедуру замены, поскольку в таком случае возникнет необходимость в разборке и выбивании деталей, которые вышли из строя. Из инструментов для замены подшипника вам понадобятся:

  • накидные и рожковые ключи;
  • накидная головка (для откручивания гайки подшипника);
  • баллонный ключ;
  • домкрат;
  • круглогубцы (для демонтажа стопорных колец);
  • ветошь;
  • перчатки.

Начинайте с разборки ходовой части. Замена переднего подшипника – более простая процедура, чем заднего. После того как вы подняли колесо, надо ослабить гайки ступицы. Уберите декоративный колпак и извлеките пыльник из гнезда. Наденьте подготовленную накидную головку на гайку и ослабьте ее с помощью рычага и ключа. После этого открутите колесные болты и снимите колесо.

После этого необходимо демонтировать тормозной суппорт. Открутите для этого два болта и отведите суппорт в любую сторону, чтобы он не препятствовал дальнейшей работе. Закрепите его веревкой либо проволокой к нижнему рычагу. Снимите тормозной диск.

Подшипник ступичный ВАЗ: замена своими руками

Круглогубцами извлеките стопорные кольца (расположены с двух сторон от подшипника). С помощью съемника необходимо выпрессовать подшипник. Заднюю чашку нужно упереть в поворотный кулак. Передняя должна быть наставлена на обойму.

Если у вас нет съемника, лучше поворотный кулак полностью демонтировать. Подшипник можно выбить при помощи молотка и круглых наставок. Затем поставьте поворотный кулак на место. В посадочное место поместите новый подшипник и произведите обратную сборку.

Нередко автовладельцы в процессе выполнения этой работы сталкиваются с такой проблемой, как невозможность стянуть обойму без повреждений. Может возникнуть такая ситуация, когда обойма старого вышедшего из строя подшипника остается на ступице или (в случае с задним колесом) на оси цапфы. Чтобы осуществить снятие без повреждений и других негативных последствий, лучше всего использовать для этих целей двухлапковый съемник.

«Лапками» необходимо зацепить обойму с разных сторон, а посередине вкрутить шток. Он должен упираться в центр оси цапфы. В таком положении удастся стянуть старый подшипник с места. Эта разновидность съемника достаточно широко распространена среди автолюбителей и мастеров автосервиса. Найти его можно практически в любом автомагазине.

Способы замены

В первом случае ступичный передний подшипник с модели 2110 демонтируют, не затрагивая поворотный кулак. Благодаря этому не возникает необходимость выкручивать болт регулирующий развал. С другой стороны, работа отличается большей трудоемкостью. Снятие ступицы и извлечение подшипника этим методом требует немалой сноровки и профессионализма.

Второй способ легко освоит новичок, однако в данной ситуации после замены ступичного подшипника придется осуществить регулировку развала, так как она будет наверняка нарушена. Последний – 3-й вариант – занимает очень много времени. Здесь необходимо полностью демонтировать всю стойку, разблокировав палец рулевого наконечника и шаровую опору. Именно этот способ рекомендует инструкция как наиболее безопасный, ведь все дальнейшие работы выполняются на слесарном верстаке.

Рассмотрим второй из описанных в общих чертах способов как наиболее простой. Итак, на этапе подготовки вы, используя ключи, сняли колесо, тормозной диск и ступор. Далее:

  • в ступицу требуется завинтить два 10-сантиметровых обрезка шпильки;
  • на противоположные их концы надевают тормозной диск;
  • легкими ударами по нему выбивают ступицу;
  • теперь подшипник достаточно легко снимается со ШРУСа;
  • вытаскивается стопорное кольцо;

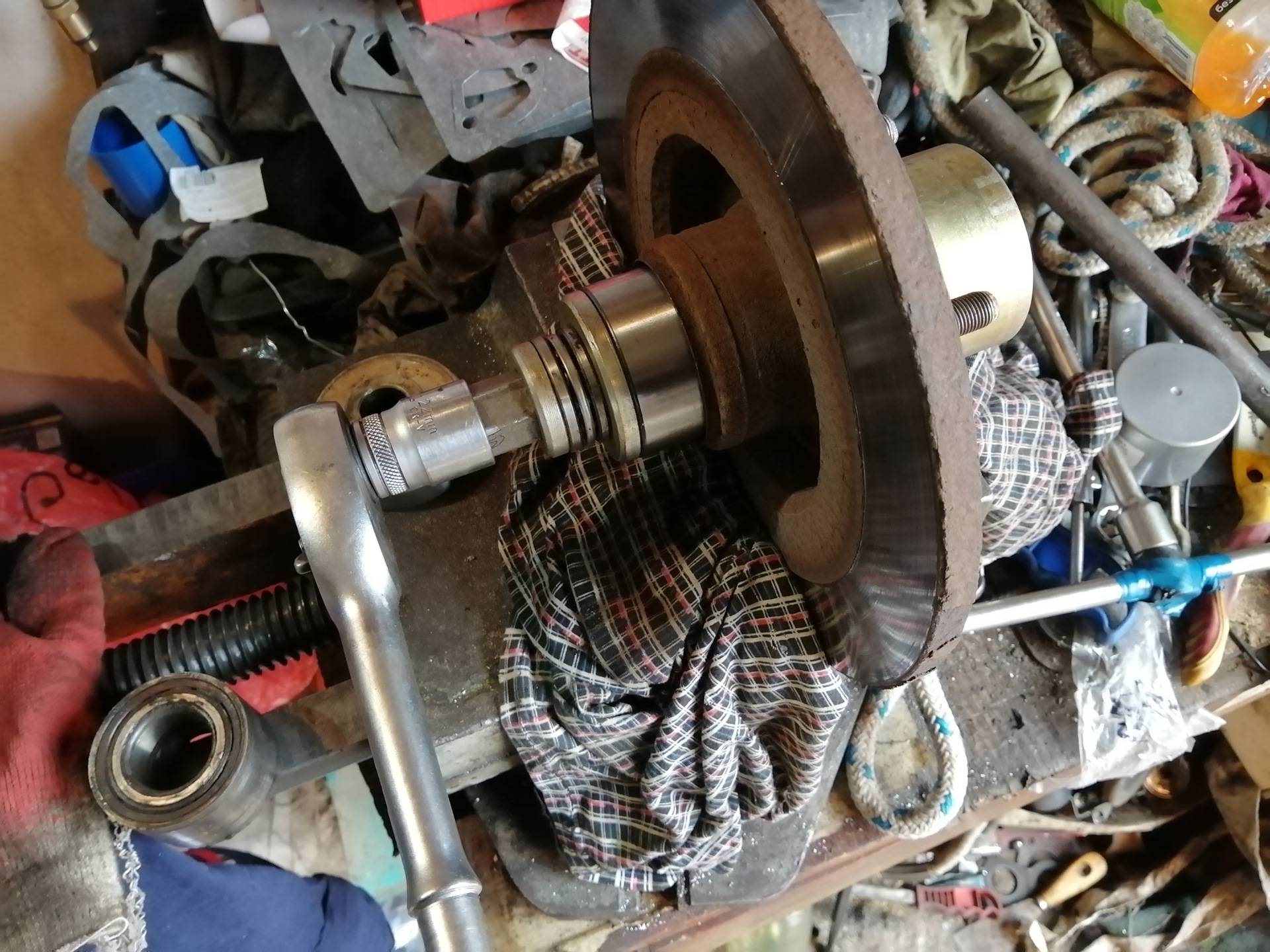

  • съемником выпрессовывается подшипник;
  • на его место ставится новый;
  • узел собирается в обратной последовательности.

Важный момент – до начала работы необходимо поставить метки, которые позволят меньше промучиться с развалом. Так:

  • первую делают на стойке и регулировочном болте (пока не нарушили его затяжку);
  • второй отметьте изначальное положение кулака.

Кстати, все полости последнего желательно обильно смазать перед сборкой. В конце обязательно зафиксируйте ступичную гайку жестяной подкладкой.

Как нетрудно убедиться, больших проблем замена подшипника не вызывает. Все работы мастер может выполнить без помощи посторонних, если, конечно, в его распоряжении есть необходимые инструменты и яма.

Замена детали

На первом этапе автомобиль ставится на смотровую яму, включается 1 передача и под колеса подкладываются упоры или простые кирпичи.

В соответствие с инструкцией, где говорится, как заменить передний ступичный подшипник ВАЗ 2110 начинают выполняться работы:

  1. После снятия с колеса колпака, с помощью накидного ключа, откручиваются гайки колес, которые потом необходимо снять. Чтобы открутить подшипниковую гайку со ступицы ВАЗ 2110 применяется ключ на 30. Предварительно, с помощью зубила, необходимо расправить на гайке буртик. Для отворота гайки требуется присутствие помощника, который будет нажимать на педаль тормоза.
  2. Используя отвертку, ведется демонтаж суппорта.
  3. Затем отворачиваются суппорт от поворотного кулака. Чтобы он не остался висеть на тормозном шланге, необходимо своевременно его подвязать.
  4. от ступицы откручиваются тормозные диски.

Замена ступичного подшипника ВАЗ 2110 проводится 3 способами.

Первый способ замены

Чтобы заменить ступичный подшипник совершаются следующие действия:

  1. Процесс снятия ступичного элемента ведется с использованием съемника. Его лапки заводятся в специальные проточки, проделанные в ступице, и идет изъятие стопорного кольца. Не всегда это сразу получается. Иногда в ход идет отвертка, которой оно поддевается.
  2. Как только деталь оказывается снятой, ее необходимо поменять на новый элемент. Делается это тоже с помощью съемника. Работа с таким приспособлением проводится значительно качественнее. Затрачивается меньше времени. Однако, с таким устройством, требуется иметь определенный навык работы.
  3. Все обратные действия совершаются в том же порядке.
Популярные статьи  Проверка и замена бендикса на стартере своими руками

В этом случае не требуется демонтаж поворотного кулака. В процессе работы не затрагивается развал и после окончания процедуры его не приходится регулировать.

К недостатку такого варианта относится неудобство в работе, поскольку снятие и запрессовка нового изделия ведется непосредственно на автомобиле.

Второй способ замены

Замена ступичного подшипника ваз 2110 своими руками без съемника состоит из следующих шагов:

  1. В этом случае, после демонтажа поворотного кулака, ступица вынимается и относится на верстак.
  2. Здесь проводится замена старого подшипника на новое изделие.
  3. Монтаж ведется в обратном порядке.

В процессе откручивания поворотного кулака необходимо зафиксировать метки. Их ставится 2:

  • первая на стойке — показывает положение регулировочного болта;
  • вторая указывает на прежне положение кулака.

Метки потребуются при сборке. Только после этого выбиваются болты кулака и нижней шаровой опоры. После снятия подшипника со ступицы и демонтажа стопорного кольца, идет выпрессовка его при помощи тисков.

Этот способ применяется при планировании ремонта всей ходовой части. После его окончания требуется отрегулировать развал-схождение.

Третий способ замены

Она состоит из следующих шагов:

  1. Приходится снимать всю стойку.
  2. Для дальнейшей работы, чтобы заменить ступичный подшипник, заранее готовятся специальные тиски.
  3. В этих тисках требуется сменить вышедший из строя подшипник.

Сложность работы заключается не только в снятии стойки. Также выпрессовывается рулевой наконечник и снимаются гайки, которые крепят верхнюю стойку к каркасу кузова.

Чтобы поменять на колесе ступичный подшипник, нет надобности, обращаться на станцию техобслуживания. Если автомобиль часто эксплуатируется. А движение проходит по плохим дорогам, то такая работа проводится часто. В целях экономии, лучше замену проводить своими руками, тем более что деталь имеет невысокую стоимость, а инструкция по проведению работ тщательно разработана.

Признаки неисправности

Износ подшипника проявляется в виде следующих симптомов:

  • Вибрация передних колес, которая может отдаваться в рулевое колесо или ощущаться в салоне.
  • Стук или потрескивания в передней части машины при движении;
  • Нагрев передних колес в районе оси.

При таких проявлениях нужно проверить состояние подшипников ступиц. Для этого следует поддомкратить автомобиль и покачать колесо в разные стороны. Люфт и стук в районе подшипника свидетельствует о необходимости замены и регулировки. Неисправность может проявляться и в виде шума при вращении колеса.

Отдельно стоит упомянуть две проблемы, которые возникают во время эксплуатации Нивы Шевроле:

1. Греются ступицы

Важно понимать, что при торможении кинетическая энергия машины преобразуется в тепловую. В результате диски тормозов и ступицы, на которых они закреплены, сильно нагреваются. Нагрев детали во время движения, а не при торможении, говорит об износе данного подшипника или о его неправильной регулировке

Нагрев детали во время движения, а не при торможении, говорит об износе данного подшипника или о его неправильной регулировке.

Второй вариант характерен для регулируемых ступиц. Регулировочная гайка должна затягиваться с усилием 2 кгc*м. Если закрутить ее сильнее, конические подшипники будут слишком сильно зажаты.

Их вращение будет затруднено. Длительная эксплуатация машины в таком состоянии ведет к поломке подшипников и заклиниванию колеса.

2. Регулировочная гайка откручивается на ходу. Иногда такое случается буквально через 20-50 километров пробега. Явление наблюдается в трех случаях: мастер забыл закернить гайку, возникла несоосность между обоймами подшипников или в сопряжении ШРУСа со ступицей появился люфт.

Выбор ЗПС

При выборе заднего ступичного подшипника следует ориентироваться на требуемые характеристики и производителей, которые сегодня выпускают подходящие для ВАЗ 2109 ЗПС.

Начнем с характеристик. Выбор следует делать в пользу подшипников, имеющих следующие параметры.

Для задней ступицы используется шариковый, радиально-упорный, двухрядный подшипник закрытого типа.

Теперь поговорим о производителях. Их есть несколько, каждый из которых имеет свои особенности.

Замена

Поскольку результаты проверки показали, что старый задний ступичный подшипник уже свое отработал, ему потребуется замена.

Подшипник ступичный ВАЗ: замена своими руками

Процедура замены

Многие игнорируют шум и гул ЗПС до определенного времени. Но если не сделать своевременный ремонт, это грозит серьезным проблемам, которые могут обернуться следующими последствиями:

  • Первоначально гул и шум будут доставлять дискомфорт из-за своих неприятных звуков. Многие автомобилисты привыкли к комфорту, потому сделают все, чтобы избавиться от шума;
  • Если продолжать игнорировать проблемный подшипник, вам в скором времени придется менять не только его, но и всю заднюю стойку. А это серьезные финансовые потери;
  • Износ подшипника ведет к нарушению работоспособности ходовой системы. Отсюда машина может вести себя самым непредсказуемым образом, повышая вероятность аварии.

Не шутите с проблемным ЗПС, а лучше сразу при обнаружении признаков его неисправности приступайте к ремонту.

  1. После проверки опустите машину на землю, ослабьте затяжку гайки ступицы и болтов, удерживающих колеса.

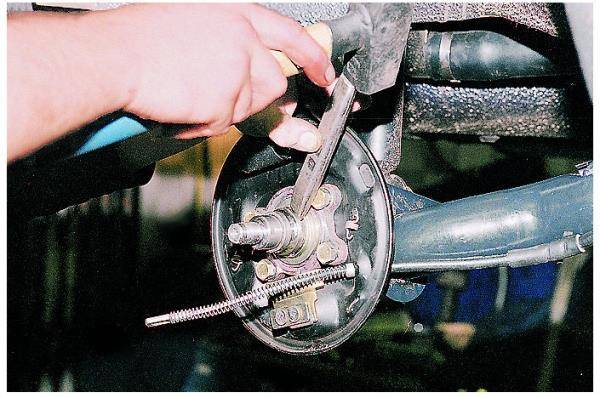

  2. Снимите с гайки ступицы декоративный колпачок, после чего расконтрируйте гайку, ослабьте затяжку и торцевой головкой с рычагом для увеличения усилия снимите крепеж. Учтите, затягивают эти гайки с большим моментом, потому придется попотеть.
  3. Ослабьте натяжение колесных болтов.
  4. Приподнимите с помощью домкрата сторону, с которой начнете ремонт. При этом автомобиль должен стоять в положении первой передачи на КПП.
  5. Снимите колесо.
  6. Демонтируйте тормозные колодки и барабаны, что позволит вам полностью открутить ступичную гайку и убрать ее в сторонку вместе с упорной шайбой.
  7. Теперь вы избавились от всего лишнего, потому можно вооружиться специальным съемником, чтобы выпрессовать с оси ступицу.

Подшипник ступичный ВАЗ: замена своими руками

Снятие элемента

Вам потребуется тиски, чтобы разместить в них демонтированную ступицу. Без них снять подшипник будет достаточно проблематично

Не забудьте перед эти снять стопорное кольцо.

Используя оправку, съемник, выпрессуйте старый подшипник.

Ступицу крайне важно обработать, промыть, удалив всю грязь. Только после того, как ступица была зачищена, можно запрессовывать новый подшипник, соответствующий требуемым ВАЗ 2109 параметрам. Только после того, как ступица была зачищена, можно запрессовывать новый подшипник, соответствующий требуемым ВАЗ 2109 параметрам

Только после того, как ступица была зачищена, можно запрессовывать новый подшипник, соответствующий требуемым ВАЗ 2109 параметрам.

Верните на место стопорное кольцо. Его лучше также заменить, а не использовать старое кольцо.

Запрессуйте на свое законное место ступицу, используя подходящую по диаметру оправку

Прикладывается усилие обязательно по отношению к внутреннему кольцу нового подшипника, а не к наружному.

Вам остается собрать узел, действуя в обратной последовательности. Серьезных сложностей при этом возникнуть не должно.

Последний этап — это обязательная замена старой крепежной гайки ступицы. Использовать старую гайку нежелательно. Установив крепеж, законтрируйте гайку.

Аналогичную операцию проведите со второй ступицей. Специалисты рекомендуют менять подшипники задней ступицы парой, чтобы их износ был одинаковым и равномерным. К тому же, если вышел из строя один подшипник, вскоре за ним последует и второй. К чему откладывать и без того обязательные мероприятия.

Грамотный подход к замене, правильный выбор подшипника задней ступицы в соответствии с заявленными параметрами являются гарантией успешного ремонта вашего ВАЗ 2109. Не затягивайте с решением такой проблемы, иначе она оберется для вас серьезными финансовыми затратами или, не дай Бог, ДТП.

Источники

  • http://zamena-podshipnikov.ru/zamena-zadnego-stupichnogo-podshipnika-vaz-2114.html
  • http://luxvaz.ru/vaz-2109/293-zamena-zadnego-stupichnogo-podshipnika.html

Функция и виды подшипников

Ступичные подшипники обеспечивают равномерное вращение колес автомобиля. Конструктивно ось машины и ступица колеса связаны только посредством подшипника. К ступице, в свою очередь, уже крепится колесо и тормозной диск.

Популярные статьи  Ремонт кузова ваз 2101 своими руками. Видео

Ступичный подшипник заднего колеса представляет собой подшипник качения. Его устройство таково: два металлических кольца – наружное и внутреннее, между которыми запрессованы конические тела качения. Внутреннее кольцо садится на ось автомобиля, а на наружное одевается ступица. Конические тела качения удерживаются на своих местах при помощи сепаратора.

Современный автопром характеризуется большими различиями в устройстве ступичных подшипников иномарок и отечественных машин. Как правило, подшипники иностранного производства выделяются сложной и совершенной конструкцией, придающей детали высокую надежность.

Западные автомобили чаще всего оснащаются ступичными подшипниками HUB 2-го и 3-го поколений. Деталь имеет места крепления к тормозным дискам или к ступице колеса, облегчающие замену подшипника. Часто предусматривается крепление подшипника и к ступице, и к тормозному диску. Подшипники снабжены электронным датчиком. Применение датчика упрощает центровку подшипника при установке, а также позволяет контролировать износ механизма.

Что касается отечественных машин, тут до сих пор для задних колес применяются морально устаревшие подшипники первого поколения. Автомобили ВАЗ с передним приводом оснащаются двухрядными закрытыми подшипниками, а модель «Нива» – однорядными коническими. На другие модели, даже предназначенные для коммерческих грузоперевозок, устанавливаются похожие подшипники.

В чем же неудобство при использовании таких подшипников? Все применяемые для отечественных машин подшипники достаточно сложны в установке, то есть поменять такой подшипник самостоятельно нелегко. Кроме того, они очень требовательны к соблюдению момента затяжки. В процессе эксплуатации ступичные подшипники российских машин требуют регулярной и обильной смазки. Однако отечественные предприятия по-прежнему выпускают только подшипники HUB-1 (первого поколения) и подшипники нулевого класса.

Способы замены

Первый способ

Итак:

  • В первом случае необходимо обязательно воспользоваться съемником для снятия подшипника;
  • Достаточно просто аккуратно вынуть подшипник и заменить его новым;
  • После установки все действия, приведенные выше, следует провести в обратном порядке.

К основным преимуществам этого метода является тот факт, что мастеру не нужно будет трогать болт регулировки развала, который очень трудно потом поставить на место.

Съемник подшипника со ступицы

Если говорить о недостатках, то можно отметить следующее: мастеру придется принять очень неудобную позу для выполнения действий. Именно поэтому необходимо приготовить подъемник и забраться в смотровую яму.

Но все же очень неудобно автолюбителю в такой позе выбивать ступицы и заниматься запрессовкой подшипникового узла.

Второй способ

Состоит из следующих шагов:

  • Чтобы снять подшипник вторым способом надо аккуратно провести демонтаж поворотного кулака и снять полностью ступицу;
  • После этого мастеру понадобится перейти на верстак;
  • Непосредственно на верстаке производится замена подшипника ступицы ВАЗ 2110;
  • После этого все устанавливается обратно, так же, как было снято до этого.

Этот способ, несомненно, намного легче первого, но поскольку он затрагивает развал, то проблем с регулировкой не избежать. Прежде чем приступить к выкручиванию болтов крепления кулака от стойки, необходимо отметить мелом или маркером их положение.

Первая меточка в этом случае будет указывать на место положения регулировочного болта на стойке. Вторая меточка будет указывать прежнее положение кулаков.

После того, как мастер приступит к сборке, он будет ориентироваться как раз на эти метки. Конечно, большой точности будет добиться сложно и вернуть детали на их место не получится. Но при аккуратной работе погрешности в установке можно свести к минимуму.

Следует провести некоторые этапы работы:

  • Мастер ставит метки;
  • Выбивает болты кулака;
  • Выкручивает крепежные болты из нижней шаровой опоры;
  • Подшипник должен быть выбит из ступицы;
  • Стопорные кольца демонтируются;
  • С помощью тисков подшипники расспресовываются.

Перед проведением обратного монтажа пространство в кулаках надо качественно и обильно смазать.

Этот метод часто применяют в случае ремонта не только одного подшипникового компонента, но и всей ходовой части. В результате этого способа можно будет спокойно заменить также и шаровые опоры, сайлентблоки рычагов и рулевых наконечников.

Третий способ

Проводится в следующем порядке:

  • В этом случае потребуется снять всю стойку полностью;
  • После того, как все компоненты будут сняты, мастеру потребуются специальные тиски;
  • На тисках произойдет замена подшипника ступицы и все детали будут установлены обратно.

Этот метод является наиболее сложным и трудным, потому что в нем мастеру потребуется демонтировать всю стойку. Кроме того, необходимо будет распрессовать рулевой наконечник, а еще нужно открутить крепежные гайки, они фиксируют к кузовному основанию верхнюю опору.

Непосредственно снятие этого узла ВАЗ 2110 производят только после того, как вся стойка будет демонтирована с автомобиля. А этот процесс занимает много времени.

Демонтаж подшипника

Когда вы приобрели новый подшипник и подготовились к его замене, данное изделие сначала придется достать. Достать его будет не сложно, но придется потратить немного времени.

  1. Для начала нужно ослабить болты, при помощи которых крепится колесо.
  2. После их ослабления потребуется поднять автомобиль на домкрат. Без этого заменить подшипник не получится.
  3. Когда автомобиль был поднят, нужно полностью открутить болты и гайки, которыми крепится колесо. Его нужно снять. Стоит отметить, что это получится сделать только после поднятия автомобиля домкратом.
  4. На колесе можно найти специальный декоративный колпак. Его также потребуется снять.
  5. Когда вы сняли колесо и декоративный колпак, можно увидеть барабан. Он держится при помощи штифтов. Эти штифты потребуется открутить. Для этого используйте шестигранник. Снимать барабан не нужно, откручиваются только штифты.
  6. Найдите ступичную гайку, и открутите её. При помощи удлинения ключа необходимо убрать шайбу. Учтите, что до подъема автомобиля эту процедуру будет сделать гораздо легче. Если вы не имеете опыта в замене подшипника ВАЗ 2110, то лучше сделать именно так.
  7. Далее при помощи съемного устройства нужно снять ступицу. С этим не должно возникнуть никаких трудностей.
  8. Используя упор этого же съемника, потребуется установить устройство на ось.
  9. Найдите ступичную деталь, и зацепитесь за неё. Для этого нужно использовать лапки съемного устройства.
  10. После установки обязательно проверьте качество установки лапок. Если они устойчиво держаться, то можно затянуть резьбовое соединение. Это можно сделать ключом.
  11. После всех этих манипуляций можно, наконец, снять ступицу. Это несложно сделать. За ступицей вы обнаружите наружное кольцо подшипника. В нем будут шарики и сепаратор.
  12. На оси вы найдете колечко подшипника.
  13. Прикрепите съемное устройство. Его потребуется прикрепить за тыльный торец. Стоит отметить, что здесь съемнику будет намного сложнее, потому могут потребоваться лапки с более острыми концами. Вы можете заменить лапки, или использовать другое съемное устройство, для упрощения работы.
  14. Теперь нужно снять внутреннее кольцо. Оно снимается с полуоси при помощи съемного устройства. Извлекайте кольцо только при помощи съемника, так намного легче и безопаснее.
  15. Остается только ступица. Из неё необходимо выпрессовать старые детали. Для этого понадобятся круглогубцы. Ими снимите стопорный элемент, после чего вы сможете снять защитный кожух.
  16. Чтобы снять кожух потребуются тиски. Тисками прижмите ступицу, чтобы сбить крышку. Сбивать крышку нужно очень аккуратно, чтобы ничего не повредить.
  17. Демонтаж почти заканчивается. Осталось только выпрессовать наружную обойму. Чтобы это сделать, для начала придется подобрать головку нужного диаметра. Ещё нужны специальные приставки. При их помощи подшипник выйдет с другой стороны.
  18. Просто зажмите получившуюся конструкцию, и крутите её. Будет достаточно сложно, но в конечном итоге подшипник будет демонтирован. После этого необходимо переходить к части замены подшипника.
Популярные статьи  Как заправить кондиционер в машине своими руками

Детальная инструкция замены заднего подшипника ступицы

Замена задних ступичных подшипников ваз 2110

  • Автомобиль стопорится спереди.
  • Срываются болты колёс.
  • Срывается гайка по центру ступицы, при этом нужно предварительно снять колпачок.
  • Необходимая сторона поддомкрачивается, выставляются «козелки».
  • Колесо снимается.
  • Место для установки дискового тормоза заливается WD-40 либо прочими специальными жидкостями.

Замена подшипника ступицы заднего колеса ваз 2110

Аккуратно снимается тормозной барабан. При затруднительном съёме требуется вкрутить специальные болты в резьбу на этом барабане, делается натяжка и несильно подбивается молотком. Обычно такие меры дают положительные результаты.

Задний ступичный подшипник ваз 2110

  • Ступица стягивается. При остатке на оси одной из обойм подшипника, нужно отодвинуть её с места при помощи съёмника или заточенных зубил.
  • Ось осматривается на присутствие следов от проворачивания подшипника, при наличие таких следов потребуется замена ступицы в сборном виде.
  • Оценивается цилиндр тормозной на предмет протекания, а колодки – на предмет износа.
  • Стопорное кольцо снимается со ступицы при помощи круглогубцев или отвёрток.
  • Кромка обязательно очищается от ржавчины, после этого её нужно смочить WD-40 либо подобной жидкостью, которая окажется под рукой.

Ваз 2110 задний подшипник ступицы

  • Есть три способа выпрессовки подшипника: при помощи специального пресса, съёмника или тяжелого молотка (кувалды). Возможно, третий способ покажется агрессивным, но ему отдают предпочтение большинство мастеров на СТО, поэтому рассмотрим его более детально.
  • Ступицу надёжно устанавливают на твёрдую поверхность, и через оправку несколькими ударами молотка или кувалды смещают подшипник со своего места. После этого ступицу устанавливают на тиски.

Ваз 2110 подшипник задней ступицы

  • Посадочную плоскость для подшипника нужно тщательно осмотреть, зачистить наждачной бумагой существующую ржавчину и смазать простым моторным маслом.
  • Приобретённый подшипник требуется скрутить при помощи подобранного болта через шайбу, которую нужно подбирать в соответствии с внутренними обоймами. Поскольку подшипники двухрядные, при установке их придётся разбирать.
  • Ступица устанавливается на твёрдой поверхности.
  • Наверх устанавливается скрученный подшипник, только сначала нужно смазать его устанавливаемую плоскость маслом.
  • Пол килограммовым молотком слегка выравнивают элемент в плоскости.
  • Берётся подходящая оправка, к примеру, монтировка, которой ударяют по детали для запрессовки подшипника.

Подшипник ступичный ВАЗ: замена своими руками

Марка подшипник задней ступицы ваз 2110

  • Когда подшипник пройдёт примерно половину пути, можно делать удары сильнее.
  • Доходя до срезанной части ступицы, нужно использовать старую обойму в качестве оправки.

Подшипник ступичный ВАЗ: замена своими руками

Легко заменить подшипник задней ступицы

Порядок сборки подшипника

Теперь пришло время сборки, ступица одевается на ось, при этом нужно извлечь болт, используемый для стяжки обоймы.

Подшипник ступичный ВАЗ: замена своими руками

Ступичный подшипник сзади

  • Центральную гайку максимально закручивают и подтягивают. В данном случае подразумевается установка новой гайки. Также ставим упорную шайбу.
  • Надевается и прикручивается снятый ранее тормозной барабан с колесом.
  • Оценивается вращение, если нет никаких шумов, тогда все действия были выполнены правильно. Машина снимается с домкрата.
  • Колесо с центральной гайкой затягиваются.
  • Закрываются гайки ступицы и надёжно затягиваются колеса.

Подшипник ступичный ВАЗ: замена своими руками

Окончательная затяжка гаек колеса

Для лучшего разъяснения процесса рекомендуется посмотреть видео. Поможет также фото, как промер наглядного пособия. При помощи пошаговой инструкции можно быстро и легко осуществить замену заднего подшипника ступицы своими руками, не затрачивая средства на ремонт в СТО. Делая все, как того требует инструкция, можно даже неплохо сэкономить, ведь цена на ремонт в данном случае будет значительно ниже. Так же на нашем ресурсе Вы можете узнать о замене переднего подшипника ступицы.

Замена

Для замены переднего ступичного подшипника на ниве необходимо снять суппорта тормозного механизма передней оси. Для чего следует:

  • Вывесить и открутить колесо;
  • Посредством зубила сбить колпак со ступицы;

Подшипник ступичный ВАЗ: замена своими руками

С помощью плоскогубцев извлечь шплинт, находящийся на нижней оси прижимного рычага;

Подшипник ступичный ВАЗ: замена своими руками

Аккуратно вынуть ось прижимного рычага слесарной выколоткой с последующим его снятием пассатижами;

Подшипник ступичный ВАЗ: замена своими руками

Используя плоскую отвертку, предварительно убрав прижимной рычаг и пружинки, суппорта тормоза вынуть из посадочного места и уложить за поворотный кулак таким образом, чтобы не препятствовать дальнейшему процессу (подвесить).

Снятие ступицы

Для этого осуществляется демонтаж конусной втулки.

Подшипник ступичный ВАЗ: замена своими руками

Расконтривание гаек производится аккуратными постукиваниями через зубило.

Подшипник ступичный ВАЗ: замена своими руками

После чего ключом «19» размерности откручиваются последовательно заднее и переднее фиксаторы рычага к кулаку,

не забывая избавиться от стопорной пластины.

Подшипник ступичный ВАЗ: замена своими руками

Затем с помощью ключей на «17» и «10», а также плоской отвертки от поворотного кулака убираются шланги тормозного контура.

Подшипник ступичный ВАЗ: замена своими руками

Подставив упор под рычаг снизу, двумя ключами на «13» откручивают гайку, расположенную на болте, фиксирующем шаровое крепление к верхнему рычагу. Аналогично откручивают еще 2 гайки. И отводят узел в сторону.

Подшипник ступичный ВАЗ: замена своими руками

Так же проводят демонтаж нижней шаровой опоры

Подшипник ступичный ВАЗ: замена своими руками

Когда деталь оказывается освобождена от креплений, придерживая двумя руками кулак поворотный совместно со ступицей, тормозным диском, верхней и нижней шаровыми опорами, ее вынимают.

Подшипник ступичный ВАЗ: замена своими руками

При разобщении деталей может понадобиться зажать поворотный кулак в тиски, после чего без лишних усилий выколачивают ступицу.

Подшипник ступичный ВАЗ: замена своими руками

Следом убираются болты, крепившие поворотный кулак к рычагу.

Подшипник ступичный ВАЗ: замена своими руками

Тормозной диск выбивается путем накручивания гаек на шпильку с последующими концентрированными ударами по образовавшейся конструкции.

Результат работы на данном этапе: отделенные друг от друга диск тормозной системы и ступица.

Подшипник ступичный ВАЗ: замена своими руками

Подцепляют кольцо, защищающее от грязи, после чего ключом на «10» снимают кожух, защищающий поворотный кулак.

Подшипник ступичный ВАЗ: замена своими руками

Замена ступичного подшипника

Поворотный кулак помещают в тиски, затем вынимают прямошлицевой отверткой уплотнитель (сальник).

Далее последовательно вытаскивают колечко с сепаратором в составе внутреннего кольца. Схожим образом вынимаются составляющие подшипника изнутри.

Подшипник ступичный ВАЗ: замена своими руками

Обратите внимание на сторону наружного подшипника и извлеките оттуда наружное кольцо пробойником. Такие же манипуляции характерны для противоположного наружного кольца

Подшипник ступичный ВАЗ: замена своими рукамиПодшипник ступичный ВАЗ: замена своими руками

Разборка окончена. Производится дефектовка деталей, чтобы затем при необходимости самостоятельно заменить на новые, очистка узлов от старой смазки, забивка новым составом. Рекомендуется воспользоваться универсальной смазкой Castrol LMX для подшипниковых соединений и шлицевых узлов. Сборка – в обратной последовательности с применением подходящих по размеру отрезков трубы для запрессовки подшипников, сальников и пр.

Регулировка

Восстановив конструкцию до момента возврата суппортов с колодками на свое место, на поворотном кулаке размещается фиксатор индикатора часового типа. Индикатор располагается таким образом, чтобы его ножка упиралась в регулировочную гайку.

Соорудив рычаг на шпильках, механизм плавно поворачивается вокруг своей оси.

В случае превышения допустимого зазора 0,15 мм, проводится замена регулировочной гайки на новую. Последовательно изменяя степень закручивания, измеряется зазор в подшипниках. По окончании работы гайка стопорится.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
