Подшипник выжимной: признаки неисправности и замена выжимного

Содержание

Общий принцип действия

На легковых авто применяется сцепление с диафрагменной нажимной пружиной. Она заменяет рычаги включения и цилиндрические пружины. Элемент имеет плоскую форму, в центральной части которой отштампованы лепестки. Они же одновременно служат выжимными рычагами. При нажатии на педаль вилка перемещает выжимную муфту, которая давит на пружину. Внутренняя ее часть движется вперед, пружина выгибается и наружной кромкой отводит нажимной диск, выключая сцепление.

При отпускании педали детали движутся в обратном порядке. Пружина принимает первоначальное состояние, и сцепление включается. Такое устройство дешевле, чем изделие с рычагами, и требует меньше регулировок после ремонта.

Виды выжимных подшипников

Прежде чем узнать, по каким причинам происходит выход из строя и какие проблемы принесет изношенность подшипникового устройства для автомобиля Акцент или другой модели, разберем разновидности деталей.

На сегодняшний день в системах сцепления и переключения передач используются два типа устройств:

  1. Шариковые или роликовые. Механические детали, при работе которых усилие передается посредством жесткой связки тяг.
  2. Гидравлические элементы. В таких устройствах усилие передается посредством гидравлики. Это позволяет водителю легче выжимать педаль сцепления. Гидравлическими подшипниками оснащаются почти все новые автомобили.
  3. Механические. Практически не используются. Ранее такими деталями комплектовались автомобили российского производства.

Главный цилиндр сцепления ВАЗ 2101

Стабильная работа главного цилиндра сцепления (ГЦС) оказывает непосредственное воздействие на функционирование коробки передач и её срок эксплуатации, а также плавность переключения скоростей. При поломках гидропривода управление коробкой становится невозможным, как и дальнейшая эксплуатация автомобиля.

Для чего предназначен

Основная функция ГЦС — кратковременно разъединить силовой агрегат от КПП при переключении передач. При нажатии на педаль в системе создаётся давление, которое воздействует на шток вилки сцепления. Последняя приводит в движение выжимной подшипник, управляя муфтой сцепления.

Как устроен

Основными составляющими элементами узла являются:

  • наружный манжет;
  • уплотнительная манжета;
  • штуцер;
  • шток;
  • возвратная пружина;
  • корпус;
  • чехол для защиты.

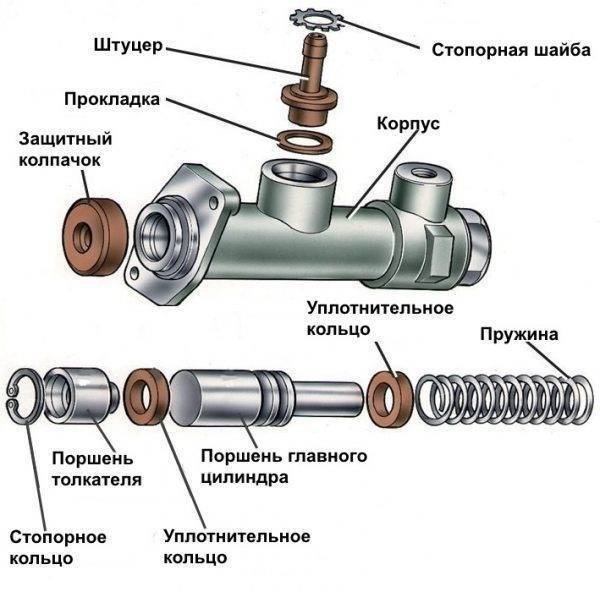

Подшипник выжимной: признаки неисправности и замена выжимногоВ корпусе ГЦС расположены возвратная пружина, манжеты, рабочий и плавающий поршни

Принцип работы

Гидравлическое сцепление состоит из двух цилиндров — главного и рабочего (ГЦ и РЦ). Принцип работы гидропривода основывается на следующем:

  1. Жидкость в ГЦ поступает через шланг из бачка.
  2. При воздействии на педаль сцепления усилие посредством толкателя передаётся на шток.
  3. Поршень в ГЦ выдвигается, что приводит к перекрытию клапана и сжатию жидкости.
  4. После сжатия жидкости в цилиндре она попадает через штуцер в гидравлическую систему и подаётся к РЦ.
  5. Рабочий цилиндр приводит в движение вилку, которая передвигает муфту с выжимным подшипником вперёд.
  6. Подшипник надавливает на фрикционную пружину нажимного диска, освобождая ведомый диск, после чего муфта выключается.
  7. После того как педаль будет отпущена, поршень цилиндра возвращается в начальное положение под воздействием пружины.

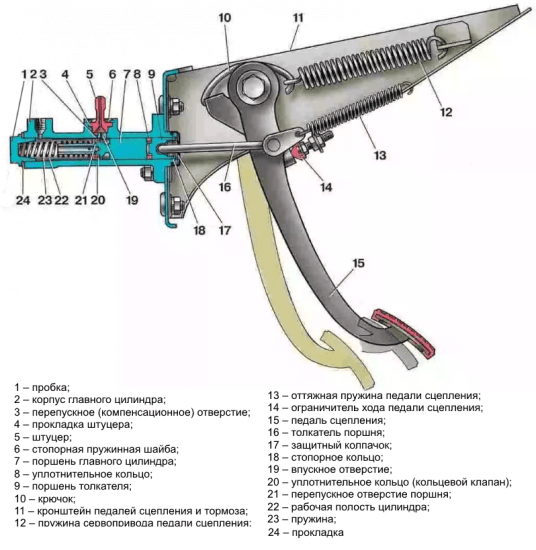

Подшипник выжимной: признаки неисправности и замена выжимногоПедаль перемещает толкатель, который, в свою очередь, двигает поршень и создаёт в системе гидропривода давление

Где находится

ГЦС на ВАЗ 2101 установлен под капотом возле вакуумного усилителя тормозов и главного цилиндра тормозной системы. Возле цилиндра сцепления также находятся бачки: один для системы торможения, другой для гидропривода сцепления.

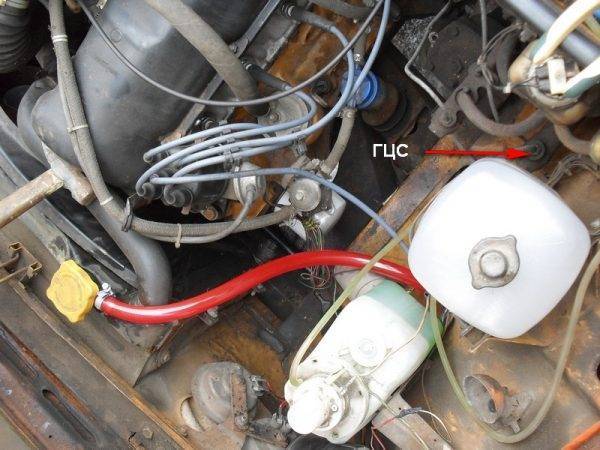

Подшипник выжимной: признаки неисправности и замена выжимногоГЦС на ВАЗ 2101 расположен в моторном отсеке возле вакуумного усилителя тормозов и главного цилиндра тормозной системы

Когда нужна замена

Элементы цилиндра со временем изнашиваются, что приводит к появлению перебоев в работе механизма. Ремонт либо замена ГЦС нужны при проявлении следующих признаков:

  • завоздушенность системы;
  • утечка рабочей жидкости;
  • износ составляющих цилиндра.

Присутствие воздуха в системе гидропривода нарушает работоспособность системы, делая её функционирование невозможной. Воздух в гидропривод может проникнуть через микротрещины в уплотнительных элементах цилиндра или в соединительных шлангах. Если при проверке системы обнаруживается постоянная нехватка жидкости в расширительном бачке, нужно осмотреть весь механизм сцепления, поскольку жидкость может уходить не только из главного цилиндра. Если в системе гидропривода количество жидкости будет недостаточным, нужное давление для перемещения вилки сцепления формироваться не сможет. Такая проблема будет проявляться в невозможности разъединить мотор и коробку при нажатии на педаль сцепления. Если утечка вызвана износом соединительных шлангов, то их замена не вызывает особых вопросов. Если же проблема связана с самим ГЦС, то изделие придётся демонтировать, разбирать и выяснять причину либо попросту заменять деталь на новую.

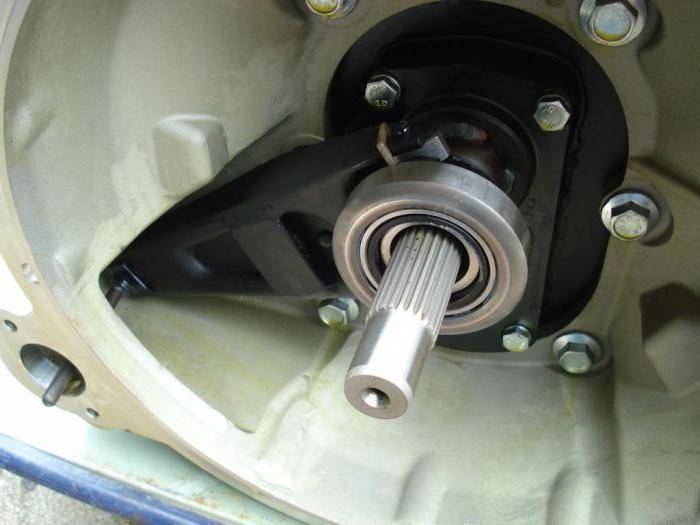

Устройство

В современных механизмах автомобиля используется 2 вида подшипников: роликовый и гидравлический шариковый. Первый – обычный, является механическим устройством, передающим усилие за счет жесткой связи тяги. Гидравлический действует посредством усилия, создаваемого гидросистемой, не требующей приложения нажима на педаль. Функция сцепления заключается в плавном отсоединении трансмиссии от двигателя при переключении передачи. Я не могу для себя выделить какой из двух механизмов лучше. Они оба имеют долгий срок эксплуатации, если их использовать аккуратно и правильно.

Устройство этого механизма следующее: посредством давления нажимной диск придавливает ведомый диск к маховику. Ступица маховика соединяется с первичным валом и двигается по нему. Демпферные пружины, находящиеся внутри вала, уменьшают колебания. Благодаря этому включение получается плавным. А для того, чтобы создать нужное усилие, диафрагменная пружина оказывает воздействие на нажимной диск. На внутренний диаметр пружины, выполненный в виде металлических лепестков, влияет выжимной подшипник сцепления. Он находится на оси вращения. На него возложены функции передаточного  устройства между сцеплением и приводом.

Часто встречаю ошибочное мнение, что вращение выжимного подшипника происходит исключительно при движении машины. Но в действительности при выжатом сцеплении подводится привод крутящего момента на обойму. Если долго удерживать сцепление при включенной передаче, на подшипник возлагается неравномерная нагрузка. По этой причине быстро изнашиваются детали. Ведь она при движении автотранспорта остается в состоянии покоя, начинает работать при переключении передач. Любая поломка приводит к невозможности дальнейшим управлением транспортным средством.

Инструкция замены выжимного подшипника

Несмотря на кажущуюся трудность, в замене элемента сцепления нет ничего сложного. К тому же и времени эта процедура займет немного. Нужно лишь четко следовать пошаговой инструкции. Ниже приведена инструкция замены выжимного на примере автомобиля ВАЗ 2110.

Замена выжимного подшипника

Шаг 1. Отсоедините клеммы аккумулятора, а затем снимите его.

Отсоединение клемм АКБ

Шаг 2. Снимите также воздушный фильтр. Он будет мешать.

Снятие воздушного фильтра

Шаг 3. Выкрутите верхнюю гайку стартера.

Выкручивание гайки крепления стартера

Шаг 4. При помощи двух ключей на 17 расконтрите гайки на тросике сцепления.

Расконтривание гаек на тросике сцепления

Шаг 5. Вытащите трос сцепления с вилки и уберите его в сторону, чтобы не мешал.

Снятие троса сцепления

Шаг 6. Выкрутите по кругу болты крепления коробки передач.

Выкручивание болтов крепления КПП

Шаг 7. Снимите верхнюю декоративную защиту из пластика.

Снятие пластиковой крышки двигателя

Шаг 8. Установите специальную конструкцию для вывешивания двигателя. Только после этого можно продолжать работу.

Установка конструкции для вывешивания двигателя

Шаг 9. Снимите два передних колеса.

Снятие передних колес

Шаг 10. Демонтировав декоративную крышку, выкрутите гайку крепления наружной гранаты.

Популярные статьи  Как подобрать масло в коробку ВАЗ 2114-2115: какое масло лить и сколько масла в КПП 2114

Выкручивание гаек крепления наружной гранаты

Шаг 11. Сняв защиту, поднимите автомобиль еще выше. Затем при помощи металлической щетки очистьте поверхность в районе сливной гайки.

Очистка сливной пробки от грязи

Шаг 12. Выкрутите сливную пробку. Для этого нужна головка на 17.

Выкручивание сливной пробки

Шаг 13. Слейте масло и закрутите пробку обратно.

Слив масла с коробки передач

Шаг 14. Открутите два болта, которые держат шаровую опору.

Крепежные элементы шаровой опоры

Шаг 15. Надавите монтировкой на стойку, чтобы освободить шаровую от шпилек. По возможности выполняйте это действие с напарником.

Демонтаж тяги

Шаг 16. Используя монтажку, аккуратно выдерните из коробки передач ШРУС.

Извлечение ШРУСа из коробки передач

Шаг 17. Снимите ШРУС. Делайте это аккуратно, чтобы не повредить пыльники. Затем повторите процедуру на другой стороне.

Аккуратное снятие ШРУСа

Шаг 18. Выкрутите все болты крепления кожуха.

Выкручивание болтов крепления кожуха

Шаг 19. Снимите и уберите кожух.

Снятие кожуха

Шаг 20. Демонтируйте тягу.

Демонтаж тяги

Шаг 21. Головкой на 17 открутите нижний болт крепления стартера.

Выкручивание болта крепления стартера

Шаг 22. Демонтируйте стартер, отсоединив перед этим от него фишки.

Демонтаж стартера и отключение от него фишек

Шаг 23. Отключите фишку датчика скорости и заднего хода.

Отключение датчика скорости и заднего хода

Шаг 24. Выкрутите два кронштейна задней подушки. Придерживайте болты другим ключом, чтобы тот не проворачивался.

Выкручивание кронштейнов задней подушки

Шаг 25. Выкрутите болты крепления подушки, а затем снимите ее.

Снятие подушки

Шаг 26. Подставив упор под коробку передач, открутите гайку крепления второй подушки. Потребуется головка на 17 с удлиненным воротком.

Выкручивание гайки крепления второй подушки

Шаг 27. При помощи монтажки немного расшатайте коробку и попытайтесь снять ее.

Отсоединение коробки от двигателя

Шаг 28. Медленно опустите коробку вниз, стараясь не повредить лепестки первичного вала.

Опускание коробки передач вниз

Шаг 29. Осмотрите все элементы сцепления.

Визуальный осмотр элементов сцепления

Шаг 30. Как видите на фото, выжимной подшипник заклинило. Спасет только замена.

Выжимной подшипник сцепления заклинило

Шаг 31. Также осмотрите корзину сцепления на предмет наличия повреждений.

Осмотр корзины сцепления

Шаг 32. Смажьте литолом рабочую поверхность нового подшипника.

Смазывание литолом нового подшипника

Шаг 33. Смазав шлицы литолом, установите новый подшипник.

Установка выжимного подшипника

Шаг 34. Произведите установку сцепления в обратном порядке, не забыв обработать смазкой все крепежные элементы.

Монтаж сцепления и коробки передач

Шаг 35. Коробка стоит на месте и все практически готово, нужно лишь залить масло в систему.

Все детали установлены

Шаг 36. Как видите, теперь педали сцепления и тормоза находятся на одном уровне. Это значит, что замена прошла успешно. Осталось проверить, как переключаются передачи и, собственно, провести тест-драйв. На этом все!

Проверка работы сцепления

Причины и признаки поломки

Если подшипник неисправный, обычно это обусловлено тем, что устройство износилось в результате постоянного использования в условиях высоких нагрузок. Зачастую причиной изношенного и сломанного устройства является долговременное удерживание педали сцепления с включенной скоростью. Когда водитель допускает такую ошибку, простаивая в пробках, на устройство возлагаются большие нагрузки, что приводит к его поломке. Почему еще детали выходят из строя, так это по причине естественного износа. Если неисправен подшипниковый элемент, определить это можно по некоторым симптомам.

Какие характерны для выжимного подшипника признаки неисправности:

  1. Основной признак вышедшего из строя компонента заключается в появлении постороннего звука. Обычно это шум или стук, который можно услышать, выжимая педаль сцепления автомобиля. Тип звука может быть разным. Иногда устройство тихо шумит, хрустит, потрескивает или сильно стучит. Чем громче будет звук, тем больше вероятность, что устройство износилось и развалилось.
  2. Если деталь не пищит, признаки могут проявиться в сложностях управления машиной. Иногда водителю не удается включить определенную скорость. В некоторых случаях, когда автомобиль начинает движение, он нехарактерно дергается.
  3. Пробуксовка или неполное выключение сцепления. Когда водитель отпускает педаль, происходит пробуксовка, при этом появляется запах гари.
  4. Свободный ход педали стал больше. Динамика транспортного средства ухудшается, автомобиль двигается неравномерно.
  5. Иногда выход из строя выжимного подшипника приводит к увеличению расхода горючего и даже перегреву двигателя.

Каналом «ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ» опубликован ролик, из которого вы можете узнать о неисправностях, а также диагностике выжимного подшипникового устройства.

Как работает сцепление, каковы его типичные неисправности, и как их избежать

Важным элементом механической трансмиссии является сцепление, которое служит для кратковременного отсоединения двигателя от трансмиссии. Кроме того, сцепление является своеобразным демпфером, защищающим двигатель от перегрузок. Как оно работает, и как продлить его жизнь?

Как работает сцепление?

В большинстве легковых автомобилей с механической коробкой передач используется сухое однодисковое сцепление. Его конструкция довольно проста: это два взаимно прилегающих диска – ведущий (корзина) и ведомый, выжимной подшипник и система привода. В однодисковом варианте первичный вал коробки передач входит в шлицевую муфту в центре ведомого диска, а поверхности маховика двигателя, накладок ведомого диска и нажимного диска корзины плотно прилегают друг к другу. За счет этого и обеспечивается передача потока мощности от двигателя к коробке передач, причем исправное сцепление спокойно «переваривает» всю мощность, развиваемую двигателем.

В обиходе ведущий диск сцепления, включающий в себя нажимной диск (с гладкой блестящей поверхностью), диафрагменную пружину (лепестки в центре) и кожух, называют корзиной

При нажатии на педаль сцепления выжимной подшипник воздействует на пластинчатые пружины корзины, из-за чего поверхности ведомого и ведущего дисков рассоединяются. Соответственно, происходит отключение первичного вала от маховика – то есть, физическое рассоединение двигателя и коробки передач, что позволяет переключить передачу или включить «нейтралку». При включении сцепления (отпускании педали) выжимной подшипник перестает давить на пластинчые пружины, и диски снова смыкаются, а демпферные пружины в центральной части ведомого диска гасят крутильные колебания, возникающие в движении.

Хорошо видны четыре демпферные пружины ведомого диска сцепления, а также изношенные фрикционные накладки

При нормальной работе сцепления оно не привлекает к себе внимания. Но при его неисправности водитель, к примеру, не сможет включить передачу или тронуться с места. Какие же возможны проблемы?

Какие неисправности могут возникнуть при работе сцепления?

Итак, с какими же проблемами в работе сцепления можно столкнуться на практике? Во-первых, это неполное выключение сцепления — как говорят опытные водители, оно «ведёт». При нажатии педали поверхности маховика и ведомого и ведущего дисков в таком случае не размыкаются полностью, и попытки переключить передачу сопровождаются хрустом и скрежетом кареток сихронизаторов, ведь полного разъединения коробки передач и мотора не происходит.

Обратная неприятность – пробуксовка сцепления: то есть, его неполное включение. При этом поверхности маховика, ведомого диска и ведущего диска, наоборот, неплотно прилегают друг к другу и проскальзывают, из-за чего может возникнуть характерный запах горелых фрикционных накладок ведомого диска, а попытка резко набрать скорость приводит лишь к увеличению оборотов коленчатого вала. От двигателя на колёса при этом передается лишь небольшая часть мощности – до тех пор, пока износ поверхностей не становится критическим.

Если сцепление «буксует», вместо автомобиля «разгоняется» только стрелка тахометра

Наконец, возможны и такие неисправности, как возникновение вибраций и посторонних призвуков при включении-выключении сцепления.

Из-за чего возникают неисправности сцепления?

Обычно каждая возникшая проблема со сцеплением имеет свою предысторию. К примеру, сцепление может начать буксовать из-за сильного износа на больших пробегах автомобиля, когда фрикционные накладки ведомого диска износились, а рабочие поверхности корзины и маховика имеют выработку.

Во-вторых, сцепление можно просто «сжечь» — например, по неопытности или после длительных перегрузок. Такое, к примеру, бывает у любителей длительных выездов «враскачку» на бездорожье или в глубоком снегу, а также у поклонников резких стартов с педалью газа в пол.

Популярные статьи  Завоздушивание топливной системы дизельного двигателя

4 2 голоса

Рейтинг статьи

Решаем проблему

Причин выхода из строя сцепления множество, но в этой статье мы опишем одну из самых распространенных, а именно выход из строя выжимного подшипника.

Подшипник выжимной: признаки неисправности и замена выжимного

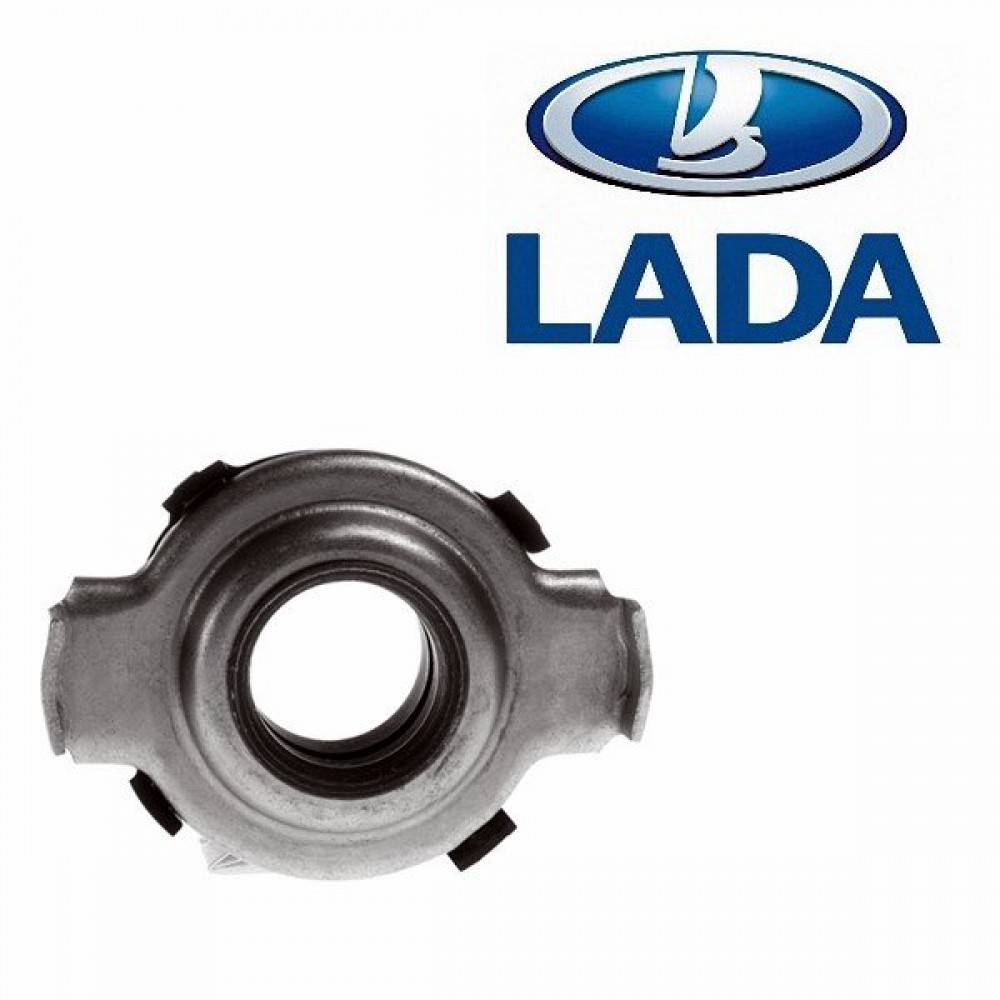

Выжимной подшипник

Выжимной подшипник — важная деталь, и как не допустить его поломки и предотвратить неисправности, а в случае, если такое произошло, как правильно его заменить должен знать любой автовладелец.

Причины поломки

На выжимной подшипник оказывается влияние лишь тогда, когда выжимается педаль, в этот момент он отведен назад, как будто уводит ведомый диск. Вследствие этого, если долго удерживать сцепление при включенной скорости, появляется нагрузка на подшипник, что может послужить причиной быстрого износа или неисправности. Однако, если правильно пользоваться, то ремонт не понадобится.

Выходил ли у вас из строя выжимной подшипник

Опрос

  • Нет (100%!, 1 Голос)
  • Да (0%!, 0 Голос)

Всего голосов: 1

Загрузка …

Признаки выхода из строя выжимного подшипника

Симптомы износа выжимного подшипника — это типичные стуки при нажатии сцепления, когда мотор работает. Но если данный стук в основном увеличивается при низкой температуре, то волноваться не нужно. Потому что эта деталь сделана из очень прочной стали, которая отличается сравнительно малым расширением. Стакан, в котором находится сам подшипник, наоборот — очень чувствителен к изменению температуры.

Меняем выжимной подшипник

Чтобы произвести замену необходимо:

  1. Снять КПП (снятие коробки передач будет описано ниже).
  2. Кончики фиксатора расцепляются с муфтой.

    Фиксатор отсоединяем от муфты

  3. Снимаем подшипник с втулки вместе с муфтой.

    Снятие муфты

  4. Снимаем подшипник с муфты, на которой он находится.

    Отжав лепестки снимаем подшипник

  5. Внимательно осмотрите подшипник, который собираетесь поставить. Вращение в нем должно происходить свободно, люфты недопустимы.

    Перед установкой осмотрите состояние нового подшипника

  6. Ставя новый на муфту, позаботьтесь о том, чтобы часть ее внутреннего кольца была направлена в сторону.
  7. Закрепите ее в данном положении — для этого предусмотрен специальный фиксатор.
  8. Консистентным маслом произведите смазку втулки.
  9. Установите подшипник.
  10. Муфта должна быть зафиксирована специальным фиксатором.
  11. Установите КПП.

Снятие КПП

Совет: снимать КПП лучше с напарником.

Перед тем, как снять КПП, необходимо снять аккумуляторную батарею и слить трансмиссионное масло, так же должен быть отсоединен стартер. Эти процедуры несложные, поэтому подробно останавливаться на них не будем.

  1. Отсоединяем тросик привода сцепления и вынимаем его из кронштейна.
  2. Отсоединяем колодку от измерителя скорости, для этого необходимо сжать пружинные зажимы.

    Отсоединение колодки

  3. Откручиваем болты, прикрепляющие кронштейн модуля зажигания к КПП и болты крепления КПП к мотору.
  4. В нижней части авто отсоединяем провода, соединяющие колодку с выключателем света.
  5. Откручиваем болты, прикрепляющие кронштейн реактивной тяги к КПП.

    Откручивание болтов крепления кронштейна

  6. Ослабляем крепление хомута тяги, отвечающую за переключение передач.
  7. Отсоединяем тягу от шарнира штока выбора скоростей.
  8. Снимаем приводы колес.

    Снятие приводов колес

  9. Откручиваем гайку крепления КПП к мотору.
  10. Откручиваем 3 болта и снимаем крышку картера.
  11. Откручиваем болт, соединяющий КПП с мотором.

    Откручивание болта крепления коробки с мотором

  12. Снизу автомобиля отворачиваем гайку крепления левой опоры силового агрегата.
  13. Откручиваем гайки крепления задней опоры силового агрегата к кузову.
  14. Аккуратно сдвигаем коробку по направляющим втулкам.

Все признаки неисправности сцепления.

Внимание, все варианты приведены в порядке снижения их вероятности от наиболее вероятных к более редким. Это самая честная неисправность

Происходит она при повреждении привода сцепления

Это самая честная неисправность. Происходит она при повреждении привода сцепления.

— порвался трос сцепления/повредился гидропривод (ремонтируется заменой и регулировкой).

— протерлась вилка сцепления и оделась на шарнир (ремонтируется заменой или наваркой и регулировкой).

Запах паленых накладок.

Это очень неприятный и специфический запах. Его невозможно ни с чем спутать.

Он возникает, как правило, при трогании с места, при попытке ускориться на большой скорости и при движении на подъем. Причина кроется в запредельном износе ведомого диска сцепления. Т.е. от его фрикционных накладок ничего не осталось. Выглядит это примерно вот так:

Если у вас автомобиль очень очень старый, или китайский, возможен вариант износа пружин в корзине сцепления, но я ни разу не встречал это на практике.

Ездить с этой неисправностью долго нельзя, так как при проскальзывании быстро изнашивается корзина и маховик.

Решение только одно — замена ведомого диска сцепления. Одновременно с этим, желательно заменить выжимной подшипник. Так как они служат примерно одинаково, стоит он не дорого, а его замена требует снятия коробки передач.

Причины ровно те же что и в предыдущем случае — износ фрикционных накладок ведомого диска.

Просто при движении на скорости моторный отсек и днище отлично продуваются и запах почувствовать, возможно не всегда.

Иногда причиной такой неисправности сцепления бывает замасливание сцепления, но это бывает крайне редко.

При нажатии на педаль сцепления слышен гул, шум или скрежет.

Причина, в большинстве случаев, кроется в износе выжимного подшипника. В зависимости от конструкции, его меняют или набивают смазкой (в основном на старых машинах).

С этой неисправностью можно ездить довольно долго, просто это не сильно комфортно в плане акустики

Также важно понимать, есть вероятность, что подшипник полностью заклинит

Гарантированное решение проблемы — замена выжимного подшипника.

Временное решение проблемы, например, для продажи автомобиля — сварить подшипник в тугоплавкой смазке.

Важно понимать, что работа по снятию и установке коробки передач стоит в разы дороже замены выжимного подшипника. Если при нажатии сцепления вы слышите противный «высокий» писк — у вас полностью заклинил выжимной подшипник и его срочно надо менять, если этого не сделать, вы замените ещё и корзину сцепления

Если при нажатии сцепления вы слышите противный «высокий» писк — у вас полностью заклинил выжимной подшипник и его срочно надо менять, если этого не сделать, вы замените ещё и корзину сцепления.

Если писк и скрежет тихие, есть вероятность что развалился подшипник в маховике. Но в моей практике, только один раз в нем была проблема. Обычно его меняют при снятии корзины сцепления или при капитальном ремонте двигателя. Он, по большому счету, нужен для лучшей сохранности подшипников первичного вала коробки передач его сальника и увеличения срока службы диска сцепления.

Вибрации при трогании с места и/или при переключении скоростей.

Как правило, причина вибрации кроется в ведомом диске сцепления. Обычно у него ломаются или изнашиваются демпферные пружины:

Или частично разрушаются фрикционные накладки:

Бывает, что трескается сама корзина сцепления:

Если автомобиль оборудован двухмассовым маховиком, проблема может быть и с ним.

Самый маловероятный вариант — неверно настроены лапки выжима сцепления. Вероятность этого крайне низкая, так как лапчатые корзины сцепления не устанавливают на автомобили уже лет 25-30 (исключение УАЗ).

Точно определить неисправность поможет только снятие коробки передач и разборка сцепления.

Передачи переключаются с большим усилием, при их переключении слышен скрежет.

Эти симптомы говорят о неполном выключении сцепления. Т.е. диски сцепления разводятся не до конца, и ведомый диск продолжает вращаться.

Причиной этому может быть:

  • воздух в гидроприводе сцепления (необходимо прокачать систему и устранить причины попадания воздуха).
  • деформация или запредельный износ вилки сцепления (устранить можно только заменой, править вилку бесполезно).
  • неверная регулировка сцепления ( отрегулировать в соответствии с инструкцией).
  • выплавление выжимного подшипника из пластикового кожуха, особенно часто с этим сталкиваются владельцы Шевроле нивы. ( Решение проблемы — замена выжимного подшипника).

Я надеюсь, что статья была вам полезна. Если вы нашли неточность, хотите дополнить статью или у вас остались вопросы — пишите комментарии.

Популярные статьи  Ошибка P0113 – выход из строя датчика температуры всасываемого воздуха

Профилактика поломки подшипника

Чтобы не проводить затратную по времени и по деньгам замену подшипника, стоит время от времени проводить определённые профилактические работы. В первую очередь нужно полностью исключить длительное включение выжимного устройства. Это особенно свойственно новичкам, а также при длительном стоянии в пробках, когда движение осуществляется небольшими отрезками с постоянным запуском двигателя.

Подшипник выжимной: признаки неисправности и замена выжимного

Не менее важно обратить внимание на дороги, по которым приходится перемещаться основную часть времени. Серьезные нагрузки на подшипник возлагаются при езде по плохим трассам и по бездорожью. Желательно избегать таких явлений, как буксование колёс и резкий старт

Желательно избегать таких явлений, как буксование колёс и резкий старт.

Время от времени нужно проводить осмотр подшипника. Очень часто подобный процесс позволяет выявить первые проблемы, которые можно устранить без необходимости замены всей системы в целом

При осмотре нужно обратить внимание на такие моменты, как:

  • регулировка привода сцепления с одновременным обращением внимания на наличие зазоров между вилкой и штоком цилиндра;
  • работоспособность самого подшипника; для чего нужно запустить двигатель и нажать на педаль системы сцепления. Если проявляется шум и скрип, потребуется провести специализированные ремонтные работы;
  • нужно осмотреть подшипник на предмет полного отсутствия люфта, сильного шума, заеданий в процессе прокручивания.

Оптимальной профилактикой будет смазка подшипника, очищение от грязи, а также смазывание направляющей. Для качественной очистки элемента нужно использоваться специальную щётку с жёсткой щетиной. Инструмент с мягким ворсом, предназначенный для очищения стекол, не подойдет.

Регулярное проведение подобных работ позволит максимально своевременно выявить неисправность устройства и привести систему сцепления в порядок без серьезного ремонта, который сопровождается тратой средств и большого количества времени.

Процедура замены подшипника

Если подшипник вышел из строя внезапно, в первую очередь нужно предпринять определенные меры, направленные на то, чтобы доехать до ближайшего СТО или до личного гаража.

Добраться до места назначения можно двумя способами: посредством буксира или своим ходом, но без задействования сцепления, то есть без нажатия педали.

В процессе перемещения своим ходом нужно следовать специальной инструкции:

  1. Включается первая скорость.
  2. Запускается стартер.
  3. После начала движения нужно сбросить газ и перевести рычаг коробки в положение 2-го скоростного режима.
  4. После небольшого разгона можно переключиться на 3-ю скорость. При этом нужно ловить момент, когда скорость работающего двигателя и вала будут примерно равными.

Использование данного метода разрешается только в крайнем случае. Есть риск «убить» корзину сцепления и даже коробку передач. Желательно найти возможность организовать эвакуатор.

Как только водитель оказывается в СТО, автомобиль отправляется на диагностику, а далее проводятся необходимые ремонтные работы.

Если есть определенные знания по автомобильной тематике, если нет желания тратить средства на помощь профессионалов, можно провести замену своими силами. Чтобы осуществить данный процесс, потребуется иметь в распоряжении необходимые инструменты, специальное место в гараже с ямой и эстакадой. Порядок действий при самостоятельно замене подшипника следующий:

  1. Транспортное средство загоняется на яму, ставится на ручной тормоз и устанавливаются противооткатные упоры.
  2. Снимаются клеммы с аккумулятора, после чего он полностью убирается, чтобы не мешал работе. Одновременно с этим нужно отсоединить провод, который соединяет массу картера сцепления.
  3. Требуется открутить все винты и болты, которые надежно крепят защиту автомобильного двигателя. Защита отсоединяется. Это создает беспрепятственный доступ ко многочисленным узлам системы сцепления.
  4. Откручивается тяга привода КПП, то есть кулиса. Для этой цели ключом на 13 нужно открутить болт хомута и развести его в стороны. После этого привод отсоединяется от основной коробки передач.
  5. Отсоединяется датчик, осуществляющий включение фонарей заднего перемещения, а также трос системы сцепления.
  6. Ослабляются гайки ступиц и поднимаются передние колёса. Их нужно снять и полностью открутить гайки ступиц. После этого откручиваются шаровые опоры и выворачиваются ступицы так, чтобы открылась возможность демонтировать такие элементы, как пыльники, хомуты.
  7. Под двигатель нужно обязательно поставить опору, чтобы после снятия КПП он не упал. После этого откручиваются все винты, при помощи которых крепится коробка передач к двигателю, а также откручиваются кронштейны для крепления коробки. Данную работу желательно выполнять вдвоём, так как это достаточно весомая деталь автомобиля. В процессе вытаскивания устройства нужно проследить за тем, чтобы первичный вал не задевал лепестки.
  8. Требуется вывести концы пружинного фиксатора при помощи отвёртки. После этого вытаскивается муфта сцепления.
  9. Отводятся лепестки немного назад и снимается старый подшипник.
  10. Обратной последовательностью действий нужно установить новую деталь на место. Подшипник при этом должен быть установлен на муфту так, чтобы все выступающие компоненты были направлены в сторону муфты.
  11. Проводится фиксация новой детали при помощи держателя сцепления с одновременным использованием такого состава, как смазка для выжимного подшипника сцепления.

Это интересно: Автосигнализация «Шериф»: 7 моделей системы и подробная инструкция по эксплуатации

После проведённой замены подшипника устанавливается сама коробка передач, также в обратной последовательности. Нужно вставить на место шаровые опоры, ШРУС, закручивается гайка ступицы. Затем осуществляется установка колёс, затягиваются специальные колёсные болты, автомобиль опускается на поверхность. Как только машина установлена на пол, нужно затянуть их вместе с гайками ступицы.

В завершение работ нужно залить масло обратно в коробку передач, а еще лучше заменить его на совершенно новый продукт.

Менять старый подшипник нужно также исключительно на новый

При этом нужно обратить внимание на производителя детали. Если многочисленные элементы сцепления будут от разных компаний, может появиться небольшой дисбаланс в процессе эксплуатации

Подобрать полный комплект системы сцепления относительно несложно. Главное — ориентироваться на популярность среди покупателей, на отзывы, оставленные водителями, на репутацию производителя и поставщика. Оптимальным вариантом будет приобретение цельного комплекта о одной фирмы.

Как определить его износ?

В первую очередь элемент начнет издавать характерные шумы и звуки. Причем что самое интересное, во время движения на передаче их невозможно заметить. Но как только вы нажали на педаль сцепления, возникает страшный гул, а иногда и стук. Особенно он усиливается в зимнее время. Стоит отметить высокую надежность конструкции такой детали, как выжимной подшипник сцепления. Признаки неисправности данного узла на первых этапах заметить очень сложно. Иногда будет слышен легкий шелест, который вовсе не усиливается со временем. Однако этого признака вполне достаточно, чтобы продиагностировать элемент на неисправность. Также возникают трудности при включении передач, особенно задней. Включение скорости может сопровождаться характерным хрустом. Также этот симптом может говорить о неисправности синхронизаторов или нажимного и ведомого диска. Но в любом случае при появлении шумов нужно произвести диагностику всех компонентов узла.

Подшипник выжимной: признаки неисправности и замена выжимного
Стоит отметить, что подшипник изготовлен из прочной стали с малым коэффициентом расширения. Однако сам стакан весьма чувствителен к температурным перепадам. Его деформация может спровоцировать стук при нажатии педали. В таком случае необходимо срочно заменить выжимной подшипник сцепления.

Подшипник выжимной: признаки неисправности и замена выжимного
Признаки неисправности могут сопровождаться невозможностью выключения передачи. Оба диска будут находится в постоянном зацеплении. Похожий симптом возникает вследствие пробоя и утечки жидкости на сцепление. Педаль становится неэффективной. Эксплуатация автомобиля с такой поломкой влечет за собой повышенный износ синхронизаторов и шестерен трансмиссии.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
