Коробка передач на ВАЗ 2107: конструктивные особенности и ремонт

Признаки и причины возникновения неисправностей коробки

Среди самых популярных причин обращения на СТО выделяются:

  • появление специфического шума во время езды;
  • посторонние звуки на разгоне;
  • одна или несколько передач не включается, выбивает.

Симптомы являются явным признаком износа шестерен, синхронизаторов. Причиной же поломки механики нередко называют.

  1. Чрезмерно агрессивное вождение. Стоковые КПП не предназначены для подобных условий езды. Ускорение до отсечки, слишком высокий темп передвижения по грунтовым или низкокачественным асфальтным дорогам.
  2. Естественный износ. Некоторые автомобили комплектуются откровенно слабой трансмиссией. Подобные устройства редко переживают 200000 километровый рубеж.
  3. Механические повреждения. Удары о камни, бордюры могут повредить картер устройства, что вызывает течи смазки и работу в сухую.
  4. Применение некачественного масла, либо пренебрежение сервисным обслуживанием устройства. Если залить суррогатный лубрикант в КПП – реакция может быть непредсказуемой. Аналогично механизм отвечает на отсутствие замены рабочей жидкости.

Устройство КПП

В целом, понятие «переделали» коробку не совсем верно, поскольку устройство КПП ВАЗ-2105 с 4 скоростями практически ничем не отличалось от той же коробки 2101. КПП 2105 – трехвальной компоновки, с постоянным зацеплением шестерен и ручным управлением. Внешне КПП «Копейки» и «Пятерки» можно отличить практически только по маркировке, нанесенной на корпусе коробки.

Схема КПП Ваз-2105 с 4 ступенями представлена ниже, и конструктивно она не отличается от модификаций 2101 и 2106:

1 Нижняя крышка; 40 Игольчатый подшипник переднего конца вторичного вала;
2 Пробка заливного и контрольного отверстия; 41 Упорная шайба пружины синхронизатора;
3 Зубчатое колесо второй передачи промежуточного вала; 42 Зубчатый венец синхронизатора четвертой передачи;
4 Зубчатое колесо третей передачи промежуточного вала; 43 Скользящая муфта синхронизатора третьей и четвертой передач;
5 Промежуточный вал; 44 Ступица скользящей муфты синхронизатора третьей и четвертой передач;
6 Передний подшипник промежуточного вала; 45 Стопорное кольцо синхронизатора;
7 Болт зажимной шайбы; 46 Блокирующее кольцо синхронизатора;
8 Зажимная шайба переднего подшипника промежуточного вала; 47 Пружина синхронизатора;
9 Зубчатое колесо постоянного зацепления промежуточного вала; 48 Зубчатое колесо и зубчатый венец синхронизатора третьей передачи;
10 Шестерня постоянного зацепления первичного вала; 49 Зубчатое колесо и зубчатый венец синхронизатора второй передачи;
11 Пружинная шайба; 50 Вторичный вал;
12 Стопорное кольцо; 51 Зубчатое колесо и зубчатый венец синхронизатора первой передачи;
13 Задний подшипник первичного вала; 52 Втулка зубчатого колеса первой передачи;
14 Сальник первичного вала; 53 Промежуточный подшипник вторичного вала;
15 Передняя крышка коробки передач; 54 Стопорная пластина промежуточного подшипника;
16 Установочное кольцо подшипника; 55 Зубчатое колесо заднего хода вторичного вала;
17 Картер сцепления; 56 Упругая подушка демпфера рычага переключения передач;
18 Первичный вал коробки передач; 57 Резиновая втулка демпфера;
19 Выключатель фонаря заднего хода; 58 Распорная втулка демпфера;
20 Зубчатое колесо заднего хода промежуточного вала; 59 Запорная втулка демпфера;
21 Промежуточное зубчатое колесо заднего хода; 60 Внутренний чехол рычага переключения передач;
22 Вилка включения заднего хода; 61 Сальник заднего подшипника вторичного вала;
23 Оттяжная пружина рычага переключателя передач; 62 Фланец эластичной муфты карданного вала;
24 Болт оттяжной пружины; 63 Гайка;
25 Направляющая чашка рычага переключения передач; 64 Уплотнитель центрирующего кольца;
26 Шаровая опора рычага; 65 Стопорное кольцо центрирующего кольца;
27 Сферическая шайба; 66 Центрирующее кольцо;
28 Пружина; 67 Задний подшипник вторичного вала;
29 Рычаг переключения передач; 68 Пробка сливного отверстия;
30 Вилка включения первой и второй передач; 69 Грязеотражатель;
31 Вилка включения третьей и четвертой передач; 70 Шестерня привода спидометра;
32 Шток вилки включения первой и второй передач; 71 Привод спидометра;
33 Шток вилки включения третьей и четвертой передач; 72 Задняя крышка коробки передач;
34 Блокировочные сухари; 73 Ось промежуточного зубчатого колеса заднего хода;
35 Шток вилки включения заднего хода; 74 Задний подшипник промежуточного вала;
36 Шарик фиксатора штока; 75 Шестерня первой передачи промежуточного вала;
37 Пружина фиксатора; 76 Картер коробки передач;
38 Крышка фиксаторов; 77 Скользящая муфта синхронизатора первой и второй передач.
39 Сапун;

Поскольку коробка от ВАЗ-2105 конструктивно схожа с 2101, то и кинематическая схема КПП – одинаковая. А вот передаточные числа отличаются, на коробках 2105 они составляют:

  • 1-я – 3,67;
  • 2-я – 2,10;
  • 3-я – 1,36;
  • 4-я – 1,00;
  • Задняя – 3,53;

Что касается отличий в устройстве между коробками 2105 и 2101, то сводятся они, в основном, к разным количествам зубьев на различных шестернях. Так, на промежуточном валу КПП используется шестерня 1-й скорости на 14 зубьев (15 – у 2101), при этом угол наклона их – больше. Шестеренка постоянного зацепления этого вала имеет 28 зубьев (29 – у 2101). На первичном валу используется шестеренка на 18 зубьев (19 – у 2101). Из-за таких особенностей, валы с блоками шестерен у тих двух КПП – не взаимозаменяемы, если пытаться устанавливать их по отдельности. Но в случае комплексной замены – первичный вал вместе с промежуточным, и всеми блоками шестерен, то установка вполне возможна. Что касается вторичного вала, то у модификации 2105 он отличается от вала 2101 шестеренкой первой передачи (у нее зубья имеют другой наклон, хотя количество их одинаково, также ее диаметр немного больше).

Обслуживание коробки передач

Но вначале следует рассмотреть обслуживание, которое необходимо проводить с эти узлом. Оно всего одно – проверка уровня смазочного материала и при надобности его доливка до требуемого уровня.

Механическая коробка передач – сама по себе не требовательна, поэтому используемый в ней смазочный материал выполняет лишь одну функцию – смазывает составные части узла. Поэтому замена масла в коробке должна проводиться каждые 60 тыс. км пробега.

Перед тем, как проводить обслуживание КПП, следует знать, какое масло заливать в коробку ВАЗ-2105. Для трансмиссии этого авто требуется трансмиссионное масло с уровнем качества по API — GL-5 и выше и вязкостью 75W-90 или 85W-90 по классификации SAE. Объем масла в КПП составляет 1,35 литра.

Коробка передач на ВАЗ 2107: конструктивные особенности и ремонт

Проверить масло в коробке – несложно, но для этого авто следует поставить на смотровую яму или эстакаду.

А далее действия такие:

  • С левой стороны картера КПП (по ходу движения авто) находим контрольно-заливную пробку (расположена чуть выше нижней крышки коробки);
  • Ветошью удаляем грязь вокруг пробки;
  • Ключом требуемого размера откручиваем пробку;
  • Узнать уровень можно при помощи небольшого зеркальца и фонарика, отвертки или даже пальца, в общем, чем удобно. Нормальным уровень смазочного материала считается, если масло достает до нижней кромки отверстия;
  • Если масла меньше уровня – при помощи технического шприца доводим его до нормы (как только масло начало вытекать из отверстия – закручиваем пробку);

Проверку и доливку смазочного материала в КПП следует «на холодную». Если де обслуживание проводится сразу после поездки, необходимо дать время (10-15 мин), чтобы масло полностью стекло, иначе при проверке уровень будет некорректным.

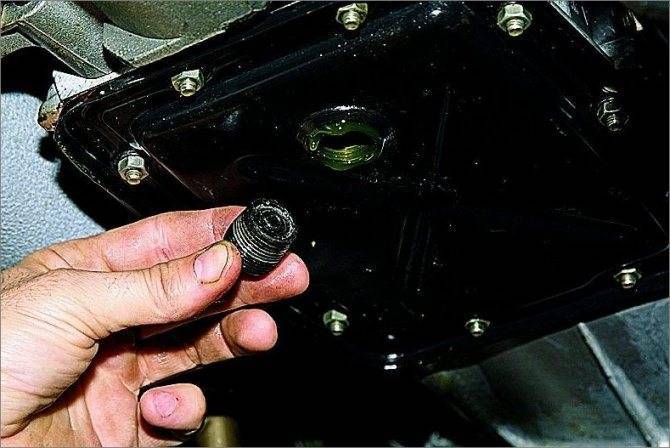

Если же пришло время для замены масла, то сначала сливаем отработанный смазочный материал – очищаем нижнюю крышку от грязи, подставляем пластиковую емкость и выкручиваем сливную пробку.

Затем ждем пока масло полностью не стечет и закручиваем пробку.

Коробка передач на ВАЗ 2107: конструктивные особенности и ремонт

А далее все делается так же, как и при проверке и восполнении уровня, только в коробку придется шприцем закачать требуемое количество масла.

После замены не следует сразу же утилизировать отработку, перед этим ее лучше проверить. Для этого берем магнит, привязываем нитку и опускаем его в емкость со старым маслом. Далее следует поводить магнитом по дну. Затем вытаскиваем и рассматриваем его. Если на магните обнаружено большое количество металлической стружки, то это может указывать на появление интенсивного износа, и в таком случае переборка КПП и дефектовка составных частей будет не лишней, поскольку позволит выявить и устранить неисправность еще на раннем этапе.

Популярные статьи  Смазка Литол 24: характеристики и применение на автомобиле

Повышенная шумность

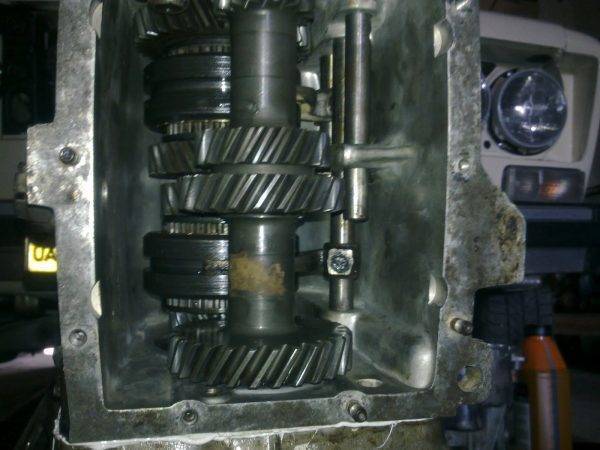

После разборки нужно провести дефектовку деталей коробки. Если замечен сильный износ зубьев шестерни, они подлежат замене. Замену шестерен лучше производить по очереди. Чтобы не попутать шестерни.

Очень многие шестерни имеют стопорные кольца. Такую же дефектовку проходят и синхронизаторы. Заметив хоть незначительный их износ или повреждения – они заменяются.

Особое внимание нужно приделить состоянию подшипников. Они не должны иметь люфта, появления глубоких беговых дорожек шариков

Коробка передач на ВАЗ 2107: конструктивные особенности и ремонт

Хотя, даже если подшипник внешне и выглядит исправным его лучше заменить. Этим исключается возможность появления шума после сборки коробки.

Самопроизвольное выключение скорости

Если же ремонт коробки передач ВАЗ-2107 связан с самопроизвольным выключением какой-либо передачи, то в таком случае пристальному вниманию подлегают ползуны и фиксаторы.

Нужно осмотреть состояние посадочных мест фиксаторов. Если края посадочных мест имеют сильный износ, то ползуны нужно заменить.

Коробка передач на ВАЗ 2107: конструктивные особенности и ремонт

Еще один метод восстановления посадочных мест используют некоторые умельцы. Для этого на посадочные места наносится слой металла при помощи сварочного аппарата. А затем при помощи болгарки в нанесенном металле вырезаются новые посадочные места.

Метод довольно прост, но не очень эффективен, поскольку нанесенный металл по своей структуре мягче, а значит, износ его будет значительно быстрее.

Фиксаторы, при ремонте желательно заменить, так же, как и пружины, которые поджимают их к ползунам.

Делается это потому, что пружины постоянно находятся в поджатом состоянии и со временем сседаются, из-за чего не создают должного усилия на фиксаторы.

Ремонт коробки ВАЗ 2107

Перед началом работ следует тщательно очистить наружную поверхность КПП и отмыть при помощи керосина.

Важно: перед тем, как осуществить ремонт коробки передач ВАЗ 2107, необходимо слить из нее трансмиссионное масло. Проще это сделать перед снятием с машины

Дальнейшие действия производятся в такой последовательности:

  • Снять вилку сцепления с коробки передач.
  • Демонтировать фланец резиновой муфты со вторичного вала коробки передач.
  • Открутить и снять поперечину крепления КПП.
  • Демонтировать привод спидометра.
  • Снять датчик включения ламп заднего хода.
  • Снять манжету с шаровой опоры рычага КПП.
  • Открутить гайки, крепящие крышку корпуса рычага КПП к задней стенке картера.
  • Снять корпус и прокладку со шпилек.
  • Открутить гайки крепления трубы для выпуска газов.
  • Снять кронштейн крепления, вынуть закладной болт.
  • Отвернуть 5 гаек задней крышки коробки передач ключом на 13.
  • Открутить 10 гаек нижней крышки ключом на 10.
  • Снять крышку вместе с прокладкой.
  • Открутить еще одну гайку задней крышки.
  • Утопить шток 1 и 2 передачи при помощи отвертки.
  • Обстукивая заднюю крышку, демонтировать ее с КПП вместе с прокладкой.
  • Извлечь заглушку блока шестерен заднего хода и 5-й передачи (ремонт 5 передачи ВАЗ 2107 зачастую заключается в замене изношенных шестерен или подшипника).
  • Вынуть 5-ю передачу и передачу заднего хода.
  • Установить заднюю крышку на деревянные бруски и выпрессовать подшипник блока 5-й передачи.
  • Демонтировать уплотнительную прокладку.
  • Выпрессовать сальник из передней крышки КПП и вынуть пассатижами (если необходима его замена).
  • Снять пружинное кольцо с вала КПП.
  • Отвернуть болт, фиксирующий передний подшипник, и демонтировать его вместе с шайбами.
  • Открутить болт шестерен
  • Сдвинуть вилку 5 передачи и снять блок шестерен.
  • Зажать блок шестерен в тисках.
  • Демонтировать шайбу вторичного вала.
  • Отвернуть болты крепления крышки и снять последнюю вместе с прокладкой.
  • Извлечь из отверстий картера пружины, фиксирующие штоки.
  • Извлечь шарики-фиксаторы при помощи резиновой груши (за счет создания в ней низкого давления).
  • Шестерню 5-й передачи и синхронизатор снять со вторичного вала.
  • Снять кольцо.
  • Снять муфту 5-й передачи, сдвинув вилку включения передач.
  • Снять промежуточную шестерню заднего хода с оси.
  • Демонтировать шток включения задней и 5-й передачи, вилку включения и втулку штока.
  • Открутить болт крепления штока.
  • Вытащить блокировочный сухарь.
  • Разжать стопорное кольцо, относящееся к 5-й передаче.
  • Снять с ступицу, пружинную шайбу, шестерню и подшипник заднего хода с вала.
  • Извлечь передний подшипник промежуточного вала.
  • демонтировать промежуточный вал.
  • Снять часть кольца заднего подшипника.
  • Открутить болт, крепящий к штоку вилку 3-4 передачи.
  • Снять шток 3-4 передач и вилку.
  • Вытащить блокировочный сухарь.
  • Открутить крепления вилки 1-2 передач.
  • Демонтировать шток и вилку 1-2 передач.
  • Открутить винты крепления пластины подшипника вторичного вала, используя ударную отвертку.
  • Выдвинуть из картера подшипник.
  • Демонтировать первичный вал.
  • Вынуть роликовый подшипник из вала.
  • Поддеть фиксирующее кольцо промежуточного подшипника вторичного вала и снять подшипник.
  • Демонтировать вторичный вал.
  • Открутить гайку и снять ось заднего хода.
  • Снять с вала синхронизатор 3-4 передач и пружинную шайбу вала ступицы.
  • Извлечь ступицу муфты стабилизатора и шестерню 3 передачи.
  • Выпрессовать из шестерни вторичный вал.
  • Снять втулку шестерни вала и снять шестерню и синхронизатор 1 передачи.
  • Демонтировать ступицу муфты 1-2 передач и муфту синхронизатора.
  • Снять шестерню 2 передачи и кольцо подшипника.
  • Демонтировать тарельчатую шайбу.
  • Выпрессовать из кольца подшипника вторичный вал.
  • Вытащить стопорное кольцо, пружину 4 передачи.
  • Продолжить ремонт КПП ВАЗ 2107 (5 ступка), разбирая другие передачи.
  • Все изношенные детали заменить новыми.
  • Собрать КПП, выполняя действия в обратной последовательности.

Замена подшипников

Чаще всего проблемы с коробкой начинаются с того, что разбиваются подшипники. Поэтому основная масса всех поломок приводит к тому, что водителю необходимо разобрать КПП и поменять подшипники.

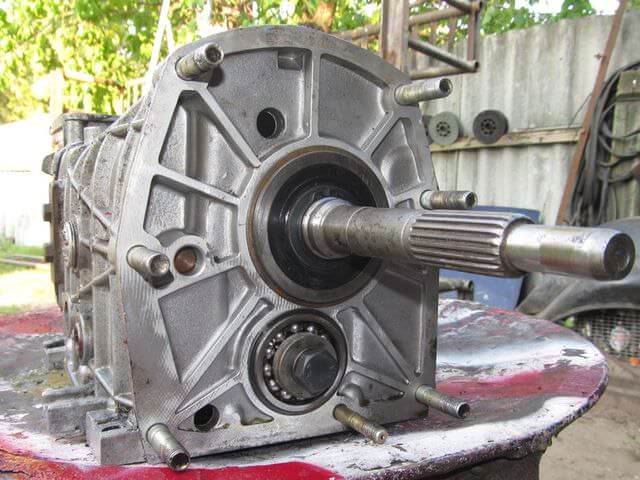

Подшипник первичного вала

Чтобы поменять подшипник первичного вала, необходимо иметь те же инструменты, что и при разборке КПП. Работа не сложная, однако может занять много времени (в зависимости от физической подготовленности исполнителя и его мастерства).

Порядок работы следующий:

Зажать первичный вал тисками

Губцы тисков лучше проложить мягкой тканью, чтобы они не деформировали поверхность вала.
Съёмником зажать подшипник и начать медленно стягивать его с вала.
Периодически нужно постукивать по подшипнику молотком, а между ударами прокручивать вал, иначе может возникнуть перекос в роликах, и снять подшипник будет очень трудно.
Постепенное выбивание приведёт к тому, что подшипник соскочет с вала.
На вал запрессовать новый подшипник по тому же методу.
Важно бить молотком только по внутреннему кольцу подшипника и делать это аккуратно.

Коробка передач на ВАЗ 2107: конструктивные особенности и ремонт

Видео: инструкция по замене

Замена подшипника вторичного вала производится по тому же принципу, что и первичного. Единственная разница заключается в том, что для разных валов используются разные виды подшипников.

Соотношения передаточных чисел на КПП

Седьмая модель «Жигулей» получила хороший вариант пятиступенчатой коробки. Конструкторы Волжского автозавода за прототип взяли коробку с ВАЗ 2105, заменили передаточное число главной пары редуктора с 4.3 на 4.1, далее на 3.9 и получили следующие соотношения передач.

Главная 1 передача 2 передача 3 передача 4 передача 5 передача Задний ход
4,1/3,9 3,667 2,100 1,361 1,000 0,820 3,530

Передаточное число — это отношение числа зубьев ведомой шестерни к числу зубьев ведущей шестерни.

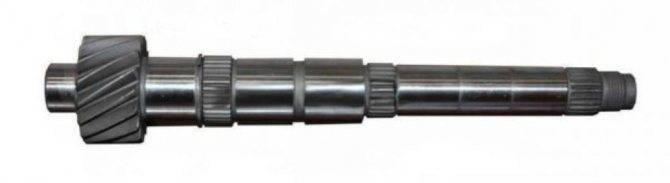

Первичный вал

Первичный вал передает вращающий момент с коленчатого вала двигателя через диск сцепления на коробку передач. Диск находится на шлицах передней части вала. На вал жестко посажена шестерня постоянного зацепления.

Коробка передач на ВАЗ 2107: конструктивные особенности и ремонт

Для свободного вращения он уложен в два подшипника. Один подшипник находится в торце коленчатого вала, другой — в передней крышке коробки передач.

Вторичный вал

В сложном механизме КПП вторичный вал является заключительным этапом преобразования крутящего момента и передачи его на кардан. На этом валу свободно двигаются шестерни первых трех скоростей. При определенной передаче они заходят в соединения с шестернями промежуточного вала и обеспечивают нужный крутящий момент.

Коробка передач на ВАЗ 2107: конструктивные особенности и ремонт

Вал уложен в подшипники, их три. Один запрессован в торец первичного вала, другой — в корпус коробки, третий — в заднюю крышку.

Промежуточный вал

Промежуточный вал передает вращение от первичного вала к вторичному.

Коробка передач на ВАЗ 2107: конструктивные особенности и ремонт

Он исполняет роль сателлита. Шестерни и вал изготавливаются из единой заготовки. Установлен он на трех подшипниках. Шестеренки пятой и задней скорости находятся на нем.

Вилки

В процессе переключения скоростей участвуют вилки, которые двигают шестеренки по валу на определенное место.

Коробка передач на ВАЗ 2107: конструктивные особенности и ремонт

Приводит вилки в движение рычаг переключения передач.

Схема включения указателей поворота и аварийной сигнализации

Указатели поворотов включаются подрулевым переключателем. Режим аварийной сигнализации (мигают все указатели поворотов) включается выключателем, установленным на рулевой колонке. С 1995 г. в конструкции выключателя изменена схема подключения контрольной лампы и ликвидированы выводы «5» и «6».

Популярные статьи  Карбюратор: конструкция и принцип работы

Реле аварийной сигнализации должно обеспечивать мигание ламп указателей поворота с частотой 90±30 в минуту при температуре окружающего воздуха от –20 до 50° С и напряжении от 10,8 до 15 В. При перегорании одной из ламп указателя поворота частота мигания контрольной и оставшихся ламп удваивается.

Реле установлено в салоне на передней панели за щитком приборов. Схема включения аварийной сигнализацией и сигналами поворотов представлена на рисунке 2.

Замена лампы бокового указателя поворота

Если на автомобиле установлен подкрылок, снимаем его.

С внутренней стороны крыла снимаем защитный чехол вместе с патроном указателя поворота и меняем неисправную лампу. Вставляем патрон в корпус указателя и надеваем защитный чехол.

Замена бокового указателя поворота

1. С внутренней стороны крыла головкой «на 7» или отрезком трубы подходящего диаметра сжимаем усики фиксатора корпуса указателя и выталкиваем их в отверстие крыла.

Аналогично выталкиваем второй фиксатор и снимаем указатель.

Выводим провода наружу через отверстие крыла.

2. Для замены патрона снимаем его с проводов и подсоединяем к ним новый.
3. Вставляем лампу с патроном в корпус указателя. 4. Совместив фиксаторы с отверстиями, устанавливаем указатель поворота на место.

ПОДРОБНОСТИ: Фотоотчет по замене масла в двигателе Вольво XC90 Инструкция как поменять моторное масло в XC90

avtomechanic.ru

  1. Руководства по ремонту
  2. Руководство по ремонту ВАЗ 2105 (Жигули) 1980-1992 г.в.
  3. Схема включения указателей поворота и аварийной сигнализации
1 – блок-фары с передними указателями поворота; 2 – боковые указатели поворота; 3 – монтажный блок; 4 – реле зажигания; 5 – выключатель зажигания; 6 – реле-прерыватель указателей поворота и аварийной сигнализации; 7 – контрольная лампа указателей поворота, расположенная в спидометре; 8 – задние фонари с лампами указателей поворота; 9 – выключатель аварийной сигнализации; 10 – переключатель указателей поворота в трехрычажном переключателе; А – к клемме “30” генератора; Б – нумерация штекеров в выключателе аварийной сигнализации; В – порядок условной нумерации штекеров в реле-прерывателе указателей поворота и аварийной сигнализации

Самостоятельный ремонт автозапчастей – это ответственная задача, к которой стоит подходить максимально серьезно. Порой неисправность запчасти ставит водителя врасплох, вынуждая тратить массу времени и денег на поиск хорошего СТО, однако есть и альтернативный вариант решения проблемы, для этого нужен небольшой запас знаний и набор инструментов.

Когда ремонтируется схема включения указателей поворота и аварийной сигнализации ВАЗ 2105 Жигули, нужно быть предельно осторожным и не пренебрегать мелочами. Для ознакомления с вопросом нередко автолюбители используют различные интернет-порталы, посвященные автозапчастям.

Некоторые из них пользуются узконаправленными форумами. Но, как правило, там предоставляется исключительно обобщенная информация, которая известна изначально. Где же найти достоверный источник, предлагающий действительно полезные вещи? Наш портал открыт для этого 24 часа в сутки.

Подробное описание такого агрегата, как схема включения указателей поворота и аварийной сигнализации ВАЗ 2105 Жигули имеет хорошую структуру с тематическими заголовками. Кроме того, всегда есть возможность ознакомиться с тонкостями монтажа. Нередко встречаются ситуации, когда водитель уверен в своих силах, но когда берется за работу, начинают возникать вопросы.

Помимо руководства по ремонту, владелец личного авто сможет предотвратить массу поломок, возникающих из-за человеческого фактора, благодаря информации, расположенной на сайте. Пользователям представлена масса полезных рекомендаций для грамотной эксплуатации, которые помогут значительно подлить срок агрегата и избежать многих негативных последствий.

ПОДРОБНОСТИ: Замена сцепления Рено Логан — MegaSOS

Online-поддержка — это отличный и максимально удобный способ получения необходимой информации. Еще один веский плюс – статьи пишутся для людей. Мы понимаем, что читатель будет делать всё своими руками, и стараемся сделать так, чтобы это было как можно удобнее и эффективнее. Используйте ресурс в любое время суток и найдите ответ на любой интересующий вопрос, касающийся автомобилей.

Июль 13th, 2013 admin

Диагностика подшипников коробки ВАЗ 2107

Диагностика этих элементов представляется важной процедурой, как перед приобретением, так и в процессе работы всей системы коробки передач. Диагностика данных частей вытекает из признаков неисправности, которые могут происходить с моделью от АвтоВАЗа, к ним относятся:

  1. Стук педали сцепления при нажатии. Является первым признаком неисправности. Данное явление со временем будет только нарастать до полного разрушения детали в коробке передач. Предупреждение! При разрушении деталь может не только остановить работу всей коробки, но и повредить иные элементы, что приведет к дорогостоящему ремонту.
  2. Посторонний шум из коробки передач во время движения. Характерный гул, который со временем также усиливается, – еще один признак неисправности агрегата.
  3. Затруднительное переключение передачи, которое выражается либо в хрусте внутри коробки, либо в тяжелом ходе рычага переключения. Также эта проблема может проявляться по иным причинам, однако вероятность поломки именно подшипников валов не является исключением.
  4. В некоторых случаях происходит самопроизвольное переключение передачи из-за неисправности детали, так как валы свободно ходят внутри всего механизма. Данный признак особо ярко указывает на неисправность именно подшипников.

Снятие КПП

Первое, что необходимо сделать перед началом демонтажа коробки, это достать инструкция по ремонту

Важно выполнять ремонтные работы в правильной последовательности

Перед демонтажными работами необходимо полностью вымыть коробку передач от грязи и масла, чтобы частицы грязи ни попали внутрь КПП, а также взять следующий инструмент: динамометрический ключ, съёмник, ударная отвёртка, герметик.

Коробка передач на ВАЗ 2107: конструктивные особенности и ремонтДинамометрический ключ для демонтажа КПП.

Снятие КПП выполняется по следующей схеме:

  1. Установить машину на эстакаду.
  2. Отсоединить массу от АКБ.
  3. Нажать на рычаг 5-ступки и вставить отвёртку в отверстие запорной втулки, сдвинуть её вниз и вывести из плоскости.
  4. Извлечь стержень, установленный на ручке КПП.
  5. Освободить пол салона возле кулисы.
  6. Зайти под автомобиль и слить масло. Затем нужно ослабить 4 болта на крышке.
  7. Снять приёмную выхлопную трубу, после чего открыть капот и снять стартер с двигателя.
  8. Демонтировать карданный вал, чтобы отсоединить его от главной передачи (дифференциала).
  9. Отсоединить КПП от сцепления. Чтобы разъединить ведущий вал от сцепления, нужно его отжать и вытянуть коробку на себя.

Процесс разборки:

  1. В колоколе сцепления снять муфту выжимного подшипника и вилку.
  2. Открутить подушку коробки и привод спидометра.
  3. Разъединить вторичный вал и кардан, и вытянуть фланец эластичной муфты.
  4. Ослабить болты нижней крышки коробки и снять её.

Коробка передач на ВАЗ 2107: конструктивные особенности и ремонтСнятие крышки КПП автомобиля ВАЗ-2107.

После снятия крышки коробки передач, имеется полный доступ к внутренностям, что бы можно было провести внешний обзор дефектов.

Дальнейшие действия по разборке необходимо проводить очень аккуратно, чтобы не нанести повреждений на зубцы шестерёнок и синхронизаторов.

Завершение демонтажа:

  1. Выпрессовывать подшипники.
  2. Снять сальники вторичного вала.
  3. Снять шайбу на внутреннем кольце подшипника.
  4. Взять брусок и выпрессовать задний подшипник вала, после чего снять с вала кольцо.

На этом демонтажные работы окончены. Дальше нужно провести тщательную дефектовку и заменить детали, подверженные износу. Желательно купить комплект подшипников КПП, прокладок и заменить сальники вне зависимости от их состояния.

Коробка передач на ВАЗ 2107: конструктивные особенности и ремонтУстановка коробки передач на ВАЗ 2107.

Монтаж коробки передач нужно осуществлять в обратном порядке. Перед монтажом главное не забыть смазать карданный шарнир и крестовину, чтобы трансмиссия была полностью исправной.

ОПИСАНИЕ КПП ВАЗ 2107

Само собой, технологии 6-ти и более ступеней переключения передач, а уж тем более с автоматической селекцией едва ли добрались до ВАЗ 2107 – в её основе инженерами заложена старая добрая механическая пятиступенчатая трансмиссия. Впрочем, вряд ли заднеприводному старожилу автомира необходимо что-то большее.

Коробка передач на ВАЗ 2107: конструктивные особенности и ремонт

коробка передач ваз 2107

На спортивные лавры он не претендует, поскольку количество лошадей под капотом годится только на то, чтобы сдвинуть автомобиль с места и поддерживать безопасную для водителя и пассажиров скорость до 120-130 км/ч. Крутящий момент, хоть и тоже совсем небольшой, зато «5-ступка» прекрасно перерабатывает и передаёт его на колёсную базу.

Простота – залог успеха, как известно, и хотя бы в этом смысле конструкторы автомобильного завода «ВАЗ» не прогадали с коробкой «семёрки». В сравнении с аналогичными механизмами у иномарок, коробка семёрки не имеет излишеств и делает упор на проверенное временем устройство. Как показывает практика, регулярная замена масла в КПП и пренебрежение забавами наподобие резких разгонов с места смогут продлить жизнь трансмиссии вплоть до нескольких сотен тысяч километров пробега.

Из очевидных недостатков коробки можно отметить издаваемый ей во время эксплуатации шум. Его уровень невозможно уменьшить никакими манипуляциями. А учитывая плохую звукоизоляцию салона ВАЗ 2107, это может доставить значительный дискомфорт всем, кто в нём находится. Однако если использовать машину исключительно как «рабочую лошадку», чтобы добираться из пункта «А» в пункт «Б», на это можно просто не обращать внимания.

Популярные статьи  Что делать, если машина заводится и сразу глохнет

Коробка передач на ВАЗ 2107: конструктивные особенности и ремонт

Как заменить шестерни и синхронизаторы

Коробка переключения передач на ВАЗ 2107 — устройство сложное. Поэтому если нет уверенности в своих силах, лучше не начинать замену шестерёнок, а обратиться за этой услугой к мастерам.

Коробка передач на ВАЗ 2107: конструктивные особенности и ремонт

Однако если было принято решение самостоятельно заменить износившиеся шестерни и синхронизаторы, нужно будет заранее подготовить необходимые инструменты и купить ремкомплект для замены.

Для работы понадобятся:

  • тиски;
  • съёмник;
  • отвёртка с тонким плоским лезвием;

Замена шестерней и синхронизаторов на первичном, вторичном или промежуточном валах в целом проводится по одной и той же схеме:

Снять вал с коробки.
Зажать вал в тиски (важно при этом губки тисков обмотать мягкой тканью, чтобы при работе они не повредили поверхность вала).
Подцепить отвёрткой стопорное кольцо вала и снять его.
Выпрессовать все подшипники.
Разжать тиски и упереть первую шестерёнку на две опоры.
Спрессовать шестерню, мягко ударяя по ней молотком.
Те же действия выполнить по отношению ко всем следующим шестерням и синхронизаторам.

Видео: инструкция по снятию шестерёнок с вала

Коробка передач на ВАЗ 2107: конструктивные особенности и ремонт

Соответственно, установка новых элементов проходит в обратной последовательности.

Таким образом, ремонт коробки передач на ВАЗ 2107 простой задачей не назовёшь

Водителю нужно не только приложить максимум физических усилий, но ещё и действовать предельно осторожно, чтобы не повредить валу и его элементам. При неуверенности в своих силах лучше обратиться к специалистам автосервиса

“>

Затрудненное переключение

Теперь коротко пройдемся по другим неисправностям. Следующей будет затрудненное переключение передач.

Причиной тому могут быть:

  • Износ механизма переключения или его деформация (кулисы);
  • Износ, появление заусениц на осях переключения передач или на их посадочных местах, заклинивание сухарей;
  • Повреждение или износ шлицов скользящих муфт синхронизаторов;
  • Повреждение и погнутости вилок переключения;

В первом случае для восстановления работоспособности даже не нужно снимать коробку с авто, поскольку замена кулисы КПП ВАЗ-2105 возможна без демонтажа узла трансмиссии.

Коробка передач на ВАЗ 2107: конструктивные особенности и ремонт

Для этого достаточно снять рычаг, пыльник, пластиковую защитную накладку, чтобы обеспечить доступ к крепежным элементам механизма переключения, которые нужно выкрутить, чтобы снять механизм в сборе. А далее уже проводится его замена или ремонт.

Важно! В 4-ступенчатой коробке передач к штоку изнутри картера подходит оттяжная пружина, которая обеспечивает постоянное положение рычага напротив 3-4 передачи и предотвращает его вибрации. Поэтому при извлечении механизма следует сначала его немного приподнять, а затем поддеть пружину крючком из стальной проволоки, снять ее с проушины штока и удерживать в немного натянутом положении, чтобы она не упала в картер

Перед установкой новой кулисы тем же крючком зацепляем пружину и все устанавливаем на место.

Коробка передач на ВАЗ 2107: конструктивные особенности и ремонт

Что касается других поломок, из-за которых плохо включаются скорости, то придется снимать КПП, разбирать ее, выявлять изношенный или поврежденный элемент и заменять.

Когда и как часто нужно проводить ремонт КПП на ВАЗ 2107

(«Волжский автомобильный завод») даёт исчерпывающую информацию о том, когда и как часто нужно ремонтировать коробку переключения передач. Оказывается, как такового срока службы у этого механизма нет. Единственное, на чём настаивают инженеры АвтоВАЗа, так это на своевременной замене трансмиссионного масла:

  1. После первых 2 тысяч километров пробега на новом автомобиле.
  2. После 60 тысяч километров пробега.
  3. Далее по необходимости, в зависимости от заботливости владельца и частоты использования авто.

Соответственно, никаких конкретных пожеланий и требований к профилактическим или ремонтным работам у завода нет. Однако, в любом случае, независимо от величины пробега, необходимо внимательно следить за всеми нюансами в «поведении» коробки, так как ремонт будет необходим при появлении малейших неисправностей.

Коробка передач на ВАЗ 2107: конструктивные особенности и ремонт

Как выполняется ремонт коробки передач

В первую очередь необходимо хорошо очистить коробку от загрязнений и масла, а также продуть посредством компрессора все подшипники и трущиеся детали. После этого внимательно осматриваем трансмиссию на предмет обнаружения трещин, сколов и прочих дефектов. Поврежденные детали в подавляющем большинстве случаев нужно заменять на новые, чтобы обеспечить бесперебойную работу КПП.

Кроме того, важно проверить сальники, выступающие в качестве уплотнителей – часто именно их износ приводит к нарушению герметичности и утечке трансмиссионного масла. После замены вышедших из строя или изношенных элементов осуществляется сборка трансмиссии в следующей последовательности:

После замены вышедших из строя или изношенных элементов осуществляется сборка трансмиссии в следующей последовательности:

  • размещение в корпусе коробки вторичного вала, монтаж подшипника и его фиксация;
  • монтаж вилок переключения скоростей. Это самый ответственный этап, так как необходимо размещать детали в строго определенной производителем последовательности. Сперва закладывается шток первой и второй передачи, затем длинный сухарь, а после него – вилка третьей и четвертой скоростей с коротким сухарем;
  • монтаж промежуточного вала;
  • установка пятой передачи и переключателя заднего хода.

Монтируется коробка передач в порядке, обратном описанному выше. Если вы не уверены, что справитесь с довольно сложной процедурой разборки, ремонта и сборки, лучше воспользуйтесь помощью специалиста, что исключить возникновение каких-либо проблем и обеспечит нормальную работу трансмиссии на вашем автомобиле.

Вторичный

Находится он на одной оси с первичным. Вращается данный вал на трех подшипниках. Передний – роликового типа. Он расположен в торце первичного вала коробки ВАЗ-2107. Промежуточный – шарикового типа. Находится он в задней стенке картера трансмиссии. Задний (роликовый) монтируется в гнезде задней крышки КПП. Сверху он уплотняется сальником. Фланец эластичной муфты крепится на шлицевом конце вала. Также здесь имеются шестерни с набором синхронизаторов. Они выполнены в виде единого блока. Последний состоит из косозубых шестерен скоростей и венца синхронизатора с блокирующими кольцами.

РЕМОНТ

На ВАЗ 2107 5-ступенчатая коробка, которая, несмотря на сравнительную простоту своего устройства, может прийти в негодность по классическим для МКПП причинам:

Удаление царапин на кузове автомобиля без покраски.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Читать далее >>

  • износ по естественным причинам: большой пробег, ненормированная эксплуатация и выработка ресурса составными частями, несоответствие погодных условий желаемым, и как следствие — уменьшение ресурса, и т.д.;
  • несоответствие рабочей жидкости стандартам, пригодным для нормальной работы трансмиссии;
  • неоригинальные запасные части, имеющиеся в составе коробки;
  • повреждение корпуса КПП механическим воздействием;

Коробка передач на ВАЗ 2107: конструктивные особенности и ремонт

Когда дело касается коробки передач, даже если это «Жигули», оптимальным вариантом будет поручить диагностику и обслуживание специалистам на СТО. Благо, отремонтировать её обойдётся не слишком дорого, за исключением редких случаев, требующих полной замены всего механизма, когда более целесообразно будет уже приобрести такой же новый автомобиль.

Как правильно переключать передачи

Естественно, эти расчеты схематичны, потому как нужно учитывать другие факторы, которые могут влиять на езду. Как бы там ни было, но данная схема применима к негруженным автомобилям, которые движутся по дороге, на которой отсутствуют какие бы то ни было сопротивления. Если таковые имеются, к примеру, автомобиль едет по глубокому снегу, вязкому песку или взбирается на крутой подъем, то переключение передач следует осуществлять несколько позже — то есть выше озвученных скоростных режимов.

Для начала нужно запомнить главный принцип переключения передач: при переходе с низкой на высокую передачу или наоборот необходимо выжимать сцепление. Иными словами, рычаг КПП и сцепление должны идти в тесной связке, словно альпинисты, штурмующие опасный траверс Эвереста. Если вы не будете соблюдать это правило, тогда заранее отложите определенную сумму денег, которая понадобится вам на покупку новой коробки передач.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
