Одна коробка названий много

В 1999 году Ассоциация Пежо-Ситроен (PSA) совместно с Рено запустили свой первый серийный 4-х ступенчатый автомат DP0 (он же — AL4).

АКПП AL4 рассчитана на передний привод и под двигатели от 1,4 до 2 л. Есть много вариантов различающихся по приводным шестерням и корпусу. Конструкторы сообщают, что DP0 AL4 может передавать крутящий момент до 210 Нм. Но производители настроили коробку так, чтобы передаваемый момент не достигал предельных значений. Таким образом, принудительно занизив возможности коробки, увеличили продолжительность жизни задней крышки и продлили пробег до капремонта свыше 150-200 тысяч км.

АКПП AL4-DP0 — это уникальная и очень успешная разработка. Её конструкция проста и рациональна. О надежности коробки говорят отзывы владельцев, как о неубиваемой АКПП, но конечно, с дурной силой можно угробить любой механизм. Кроме того, за счет своей гениальной простоты АКПП AL4-DP0 имеет низкую себестоимость. Благодаря этим преимуществам продано более 1 млн машин с автоматом DP. Огромным плюсом является также ремонтопригодность данной АКПП. Это одна из самых изученных простых (относительно) в ремонте среди коробок автоматов.

Производитель «Peugeot-Citroen» называет эту АКПП, как «AL4«, но при этом в России она известна, как DP0.

В 2013-м году на основе DP0 непосредственно для России были выпущены новые модификации адаптивной АКПП AL4, теперь с системой «Tiptronic System Porsche». При этом конструкция автомата практически не изменилась. Renault назвало эти две модификации: DP2 — для переднеприводных машин и DP8 — для полноприводных. В них обновлена электрика, изменена настройка работы гидротрансформатора, который включается уже на первой скорости. При этом блокировка DP2 и DP8 служит дольше и надежнее, благодаря использованию комплектующих ZF. Ремкомплект расходников DP0 подходит для DP8 почти полностью, отсутствует только сальник для правой полуоси.

Ремонт ГТР

Для многих автовладельцев ремонт гидротрансформатора АКПП является сложной процедурой.Не все люди обладают необходимыми знаниями, свободным временем, желанием, чтобы качественно восстановить функции гидротрансформатора своими руками. Самая большая сложность в ремонте гидротрансформатора состоит в его демонтаже с автомобиля. Профессиональные механики обладают набором специальных инструментов и приспособлений, чтобы благополучно снять гидротрансформатор с коробки передач.

Непосредственный ремонт гидротрансформатора АКПП начинается с механического разрезания корпуса на токарном станке и внимательной диагностики состояния каждого механизма. В процессе ремонта гидротрансформатора необходимо заменить следующие элементы:

  • корпус бублика;
  • сальники;
  • уплотнительные кольца.

Перед разрезанием и диагностикой демонтированного гидротрансформатора рекомендуется слить масло в подготовленный тазик, а также тщательно промыть фрикционы и другие составляющие устройства.

Замена гидротрансформатора – лучшее решение. Однако, подавляющее большинство владельцев авто склоняются к тому, чтобы не покупать новый корпус или гидротрансформатор АКПП в сборе. В этом случае производится сваривание частей корпусной детали. При этом соблюдается главное условие: обеспечение абсолютной герметичности сварного шва корпуса гидротрансформатора. После установки отремонтированного устройства на автоматическую коробку передач производится балансировка этого бублика в сборе.

Мероприятие по замене гидротрансформатора АКПП сопровождается частичной или полнойзаменой трансмиссионного масла во всей системе.

Случаются поломки гидротрансформатора АКПП, которые не подлежат восстановлению. Автомеханики рекомендуют установить новый гидротрансформатор взамен поврежденного механизма.

Чтобы увидеть, как производится ремонт гидротрансформатора АКПП на одном из специализированных предприятий, предлагается ознакомиться с материалами видео ролика, посвященного данной теме https://www.youtube.com/watch?v=hNXUsosCFh4.

Демонтаж коробки передач

Для демонтажа потребуются подъемник или яма для смотра, специальный домкрат и ключи. Весит АКПП немало, поэтому нелишней будет помощь крепких парней, чтобы перенести коробку в нужное место. Она находится в нижней части машины, поэтому для демонтажа нужно частично разобрать автомобиль, то есть снять отдельные его части сверху, сбоку и снизу. И в этом случае без специальных приспособлений не обойтись.

Далее необходимо:

  • отсоединить кабели и трубки;
  • открутить болты;
  • переместить АКПП;
  • оценить неисправность и, наконец, переходить к ремонту.

Необязательно сливать масло перед тем, как снять коробку передач. Но в этом случае нужно подставить под нее специальную емкость, чтобы жидкость не вылилась на поверхность.

Ремонт АКПП DP0, AL4 своими руками

В данном материале мы постараемся рассмотреть один из способов решения проблемы ударов АКПП, перехода в аварийный режим и прочих прелестей типа разброса давления.

Хотелось бы повториться и повторно озвучить, что НОРМАЛЬНО для этой коробки (это ведь разработка аж с 80-ых годов, просто постоянно модернизируется)

К сведению

Легкие толчки в AL4 допустимы! Это действительно конструктивная особенность автомата AL4. В АКПП есть детали, которые обладают излишней инерционностью;
Проверить подушки двигателя! Прежде чем бороться с толчками нужно обязательно проверить состояние подушек двигателя

Если подушки изношены – разумеется заменить;
Внимание уровню и свойству маслу в автомате! Каждые 20 тысяч пробега проверять уровень масла или делать частичную замена масла. Частичная замена делается без разбора автомата, за пять минут, 4 литра

Замену и проверку уровня делать только у грамотных специалистов, так как правильный уровень масла в AL4 выставляется по регламенту на полстраницы;
Планетарка этой коробки исключительно надежна, за свою практику ни разу не видел DP0 с убитыми шестернями

Как самому заменить масло в АКПП DP0 (AL4)?

Заветная коробка

Неисправности

При работе ГДТ на смешивание масла расходуется энергия двигателя, в результате чего она нагревается из-за трения. При блокировке – стирается накладка, а в масло попадает фрикционная пыль. Именно в этом заключаются главные проблемы, влияющие на продолжительность работы АКПП

Рекомендую уделять этому вопросу тщательное внимание, так как, не заметив вовремя, что фрикцион истерся, а масло перегревается, рискуешь получить кучу неисправностей: перегревание хаба, вибрирование выходного вала, проблемы с масляным насосом, пакетом сцепления, гидроблоком и т.д

Ремонт коробки автомат своими руками. Видео

К типичным неисправностям отношу следующие:

  • Износ подшипника. Появится гул и вибрации, шум от которых возрастает по мере увеличения скорости;
  • Износ муфты фрикционных дисков. Характерна буксировка автомобиля. Невозможность двигаться вперед, только работает задняя передача;
  • Износ тормозной системы. Невозможно движения на задней передачи;
  • Недостаток масла. При подъеме автомобиль автоматически сбрасывает скорость, буксует;
  • Образование сальников гидротрансформатора АКПП;
  • Попадание воды и грязи в АКПП. Пониженное давление в автомагистрали, в результате чего масло пенится, транспортное средство буксует;
  • Износ муфты скорости. Автомобиль глохнет, если не успеваешь добавить газу;
  • Загрязнение масла мелкой фрикционной пылью. Нагар оседает на фильтрах соленоида, в результате чего образуется недостаточное давления масла.

Ремонт коробки автомат своими руками. Видео

На каких авто устанавливалось семейство АКПП AL4-DP0:

  Модель авто Г.В. Страна пр-ва АКПП тип Двигатель Модель АКПП Remarks
CHERY A3 09-10 CHN 4 SP 4WD L4 2.0L AL4 DP0
CHERY A5 06-11 CHN RUS UKR 4 SP 4WD L4 2.0L AL4 DP0
CHERY EASTAR A6 09-10 CHN 4 SP FWD L4 2.0L AL4
CITROEN BERLINGO 00-02 ESP 4 SP FED L4 1.6L 1.8L AL4 DPO
CITROEN C2 06-10 CHN 4 SP FED L4 1.6L AL4 DPO
CITROEN C3/C3 PICASSO 08-11 BRA 4 SP FED L4 1.6L 2.0L AL4 DPO
CITROEN C3 01-11 FRA ESP 4 SP FED L4 1.4L 1.6L AL4 DPO
CITROEN C3 11 CHN 4 SP FED L4 1.6L AL4 DPO
CITROEN C4/C4 PICASSO 04-11 FRA ESP ARG CHN RUS 4 SP FED L4 1.6L 2.0L AL4 DPO
CITROEN C5 00-11 FRA CHN 4 SP FED L4 2.0L 2.2L V6 2.9L AL4 DPO
CITROEN C8 02-11 FRA 4 SP FED L4 2.0L AL4 DPO
CITROEN C-TRIOMPHE 06-11 CHN 4 SP FED L4 2.0L AL4 DPO
FIAT ULYSSE 00-06 FRA 4 SP FWD L4 2.0L DPO
KIA/NAZA 206 BESTARI* 06-09 MYS 4 SP FWD L4 1.4L AL4 DPO
LANCIA PHEDRA 02-05 FRA 4 SP FWD L4 2.0L AL4
NISSAN/DATSUN PLATINA 02-10 MEX 4 SP FWD L4 1.6L AL4
PERODUA KELISA 01-06 MYS 4 SP FWD L3 1.0L AL4 DPO
PERODUA KENARI 00-09 MYS 4 SP FWD L3 1.0L AL4 DPO
PERODUA VIVA 07-11 MYS 4 SP FWD L3 1.0L AL4 DPO
PEUGEOT 206/206SD 00-11 BRA CHN FRA IRN MYS UK 4 SP FWD L4 1.4L 1.6L 2.0L AL4 DPO
PEUGEOT 207/207 PASSION 06-11 ARG BRA CHN FRA IRN SVK ESP 4 SP FWD L4 1.6L AL4 DPO
PEUGEOT 306 00-02 FRA ITA ESP 4 SP FWD L4 1.8L 2.0L AL4 DPO
PEUGEOT 307 01-11 ARG CHN FRA 4 SP FWD L4 1.6L 2.0L AL4 DPO
PEUGEOT 308 07-11 ARG CHN FRA 4 SP FWD L4 1.6L 2.0L AL4 DPO
PEUGEOT 406/406 COUPE 00-05 EGY FRA ITA 4 SP FWD L4 1.7L 1.8L 2.0L AL4 DPO
PEUGEOT 407 03-11 FRA MYS 4 SP FWD L4 2.0L AL4 DPO
PEUGEOT 408 11 CHN 4 SP FWD L4 2.0L AL4 DPO
PEUGEOT 807 02-10 FRA 4 SP FWD L4 2.0L AL4 DPO
RENAULT CLIO 00-11 COL FRA MEX SVN ESP TUR 4 SP FWD L4 1.4L 1.6L 2.0L AL4 DPO
RENAULT ESPACE 00-02 FRA 4 SP FWD L4 2.0L AL4 DPO
RENAULT FLUENCE 09-11 ARG RUS TUR 4 SP FWD L4 1.6L 2.0L AL4 DPO
RENAULT KANGOO/KANGOO LCV 00-11 FRA MYS 4 SP FWD L4 1.4L 1.5L 1.6L AL4 DPO
RENAULT LAGUNA 00-07 FRA 4 SP FWD L4 1.8L 1.9L 2.0L AL4 DPO
RENAULT LOGAN 07-10 RUS 4 SP FWD L4 1.6L AL4 DPO
RENAULT MEGANE 00-11 ARG BRA FRA IRN ESP TUR 4 SP FWD L4 1.4L 1.5L 1.6L 1.9L 2.0L AL4 DPO
RENAULT MODUS 04-11 ESP 4 SP FWD L4 1.6L AL4 DPO
RENAULT SAFRANE FRA 4 SP FWD L4 2.0L 2.2L AL4 DPO
RENAULT SANDERO 11 FRA 4 SP FWD L4 1.6L AL4 DPO
RENAULT SCENIC 00-11 BRA FRA MYS 4 SP FWD L4 1.5L 1.6L 1.9L 2.0L AL4 DPO
RENAULT SYMBOL/THALIA 00-11 TUR 4 SP FWD L4 1.4L 1.6L AL4 DPO
SAMSUNG SM3 09-11 PRK 4 SP FWD L4 1.5L AL4 DPO
Популярные статьи  Оклейка автомобиля пленкой своими руками

Способы диагностики АКПП 01N

Диагностику можно осуществить через сканер или адаптер VAG COM. Устройство сообщит все имеющиеся ошибки. Также проверить работу КПП 01N можно без оборудования. Для этого нужно проследить за поведением КПП на ходу и на месте.

Признаки поломки:

  • Рывки при переключении режимов на месте.
  • Дергания при переключении скоростей на ходу.
  • Запоздалое включение передач.
  • Аварийный режим коробки.

Крутящий момент от ДВС на коробку должен переходить плавно. Малейшие дергания и вибрации – это признак неисправности одного из узлов АКПП. Исход событий может быть разным: иногда решить проблему можно банальной чисткой коробки, а порой приходится менять пакеты фрикционов и управляющие клапаны.

Неисправности гидротрансформатора

Износ опорного подшипника. Характерные симптомы – легкий металлический звук при переключениях.
Рост оборотов двигателя не соответствует разгонной динамики. Проблема в обгонной муфте. Если неисправность проявляется только на одной либо нескольких ступенях, проблема в сожженных пакетах фрикционов.
Шуршащий шум при работе двигателя на холостых и низких оборотах (в движении может пропадать). Неисправность игольчатого упорного подшипника между турбинным/реакторным колесом и задней крышкой кожуха ГДТ.
Громкий металлический звук при переключении. Причина в поврежденных лопастях (случается крайне редко).
Потеря динамики на высших передачах. Износ фрикционных накладок муфты блокировки гидротрансформатора. Без должного опыта заметить разницу в динамике на авто с неправильно работающей муфтой бывает сложно. Поэтому чаще всего владельцы сталкиваются уже с последствиями данной неисправности. Фрикционная пыль, клеевой слой накладки загрязняют масло, забивают каналы циркуляции масла. Постоянное проскальзывание перегревает сам «бублик», масло, а вместе с ним и электронику мехатроника. Все это со временем приводит к толчкам, пинкам при смене передач, увеличении времени переключения

Поэтому так важно понимать принцип работы гидротрансформатора и своевременно менять масло в «автомате».

Автоматическая коробка передач: обнаружение неисправностей

К сожалению, в механической коробке передач проблемы с трансмиссией привлекают внимание автовладельца намного раньше, чем в АКПП, где долгое время автоматическая коробка может работать неправильно незаметно для водителя. Например, в механической коробке ручка переключения передач может трудно включать нужную передачу

Или же, несмотря на включенную передачу, автомобиль не трогается с места. Это все сразу говорит, что есть проблемы с МКПП. Но в машине с автоматической коробкой нужно быть более внимательным, чтобы вовремя обнаружить дефекты АКПП. Иначе, если затянуть с ремонтом, вы можете убить коробку без возможности восстановления.

На что же в первую очередь нужно обратить внимание, чтобы не прозевать проблемы с АКПП? Во-первых, конечно же, стоит сразу бить в колокола, если автомат начал грубо переключать передачи. Также обратите внимание на разгон машины с места

Например, если автомобиль долго думает при разгоне, с опозданием переключая передачи, то, вероятнее всего, в АКПП есть проблемы. В том числе помните, что вибрации при старте с места или стуки (особенно при переключении передач) также указывают на признаки неисправности АКПП.

Кроме того типичными признаками неисправностей коробки является включение высоких передач при движении машины на маленькой скорости и запаздывание коробки в ответ на действие водителя при перемещении ручки АКПП в различные режимы.

Стоит ли ремонтировать автоматическую трансмиссию?

Неисправные автоматические коробки передач необязательно должны быть заменены – почти всегда возможен и ремонт. Вопрос только в том, а что выгоднее: ремонтировать АКПП или купить новую? Предлагаем вам обзор всех расходов, связанных с неисправностью коробки передач, и рассуждения о том, что все-таки лучше: ремонт или новая автоматическая трансмиссия.

Независимо от того, о какой коробке идет речь: классическая автоматическая трансмиссия, коробка с двойным сцеплением или даже бесступенчатая коробка, – если АКПП будет повреждена, ремонт или покупка обойдется вам очень дорого. Этот сложный автокомпонент иногда может стоить дороже, чем новый мини-автомобиль. Ремонт же АКПП чаще обходится дешевле, чем покупка новой трансмиссии.

Однако ремонт АКПП является не лучшим выбором. Тут все, конечно, зависит от мастера или автомастерской в целом. Поскольку автоматические трансмиссии намного сложнее, чем механические, обычные автосервисы или автомастерские без большого опыта и без правильных инструментов вряд ли смогут вам отремонтировать автоматическую трансмиссию.

Популярные статьи  Выставление угла опережения зажигания своими руками

Многие обычные сервисы даже не смогут правильно провести электронную диагностику АКПП в связи с отсутствием профильного дорогостоящего оборудования. Дело в том, что электрогидравлика и электронный модуль требуют предварительной диагностики АКПП. К сожалению, многие автомастерские часто испытывают недостаток в этом виде работ. В итоге многие технические центры не занимаются ремонтом «автоматов», предлагая только замену трансмиссии на новую.

Чем промыть гидроблок АКПП и как это сделать

Ремонт коробки автомат своими руками. Видео

Первым делом, перед началом промывки гидроплиты автомата нужно подготовить  необходимые материалы и инструменты. Как правило, нужно иметь новый масляный фильтр АКПП, также потребуются прокладки масляного поддона, уплотнительное кольцо заливной пробки, прокладка гидроблока АКПП.

Параллельно следует подготовить ключи для снятия поддона, емкости для слива старого масла, чистую ветошь. Еще нужно приобрести трансмиссионное масло (8-10 литров), жидкость для очистки карбюраторов (3-5 л), очиститель типа «Галоша», кисточки  (щетина должна быть жесткой), подготовить емкость с водой, запастись тряпками (желательно, не оставляющими ворса).

Место, где будут выполняться работы, должно быть чистым, без пыли, сквозняков и т.д.  Важно не допустить того, чтобы на детали АКПП попадала пыль, соринки, частицы, ворсинки и т.д. Перед началом чистки гидроблока АКПП рекомендуется отдельно изучить вопрос снятия клапанной плиты (блока клапанов) на конкретной модели АКПП.. Выяснив, как снять гидроблок с АКПП на той или иной коробке, можно приступать к работе

В общих чертах, потребуется открутить ключом сливную пробку, слить старое масло, затем закрутить пробку. После этого нужно снять поддон АКПП, отсоединить заглушку электрического разъёма.  Для этого нужно провернуть пластмассовый замок, поле чего можно отсоединить сам разъем

Выяснив, как снять гидроблок с АКПП на той или иной коробке, можно приступать к работе. В общих чертах, потребуется открутить ключом сливную пробку, слить старое масло, затем закрутить пробку. После этого нужно снять поддон АКПП, отсоединить заглушку электрического разъёма.  Для этого нужно провернуть пластмассовый замок, поле чего можно отсоединить сам разъем.

Затем снимается переходник разъема, после чего можно приступать к снятию блока. Сначала предельно аккуратно нужно выкрутить болты, которые фиксируют гидроблок. При этом следует помнить, что блок делится на две части (передняя и задняя), а при откручивании и закручивании болтов нужно соблюдать порядок (положение болтов лучше запоминать).

Еще добавим, разборка гидроблока является сложной операцией. Блок состоит из 4 частей (плит), соединенных между собой пластинами. В каждой такой плите  есть дорожки, которые забиваются отложениями, продуктами износа. При этом без разборки гидроблока их невозможно промыть.

Сначала откручивается «большая» (передняя) часть блока, затем откручиваются оставшиеся болты, затем снимается «малая» (задняя) часть гидроблока. Далее медленно следует приподнимать промежуточную пластину гидроблока (оставшиеся пластины снимаются аналогично).

Другими словами, снимаем первую плиту, при этом после откручивания последнего болта желательно снять плиту вместе со специальной пластиной-прокладкой. Если этого не сделать, могут выпасть определенные элементы и возникнут проблемы со сборкой.

Получается, когда приходит время вынуть штоки, при этом пластины нужно выкручивать так, чтобы пружины между ними случайно не потерялись. После снятия гидроблока можно приступать к его промывке.

Чистка и промывка гидроблока коробки автомат

Ремонт коробки автомат своими руками. Видео

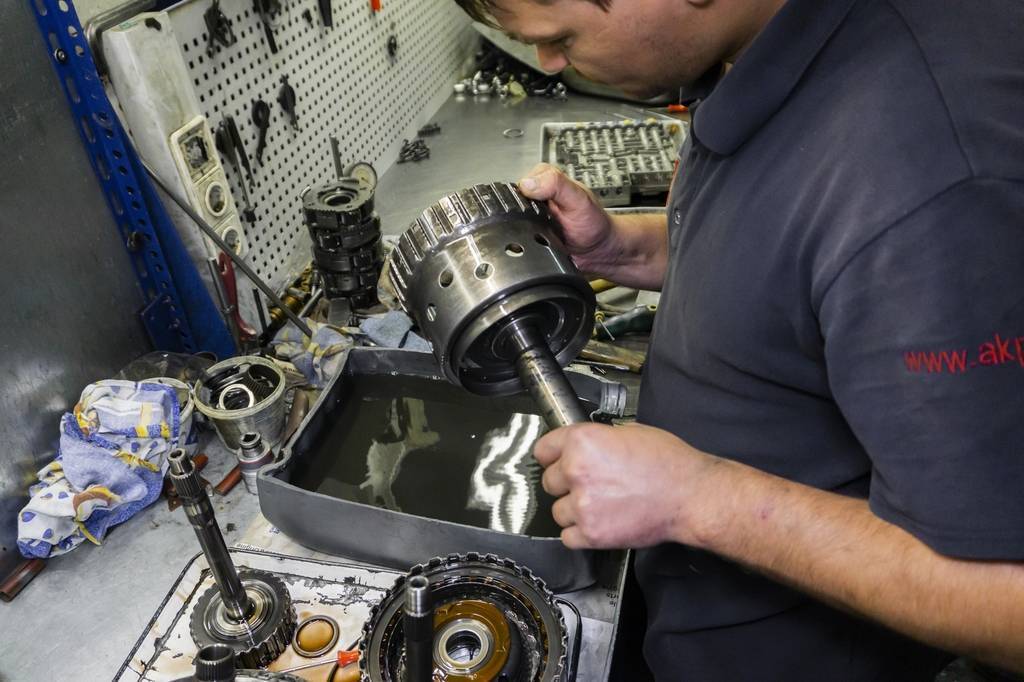

После разборки нужно убрать грязь с деталей при помощи кисти с жестким ворсом. Затем детали промываются аэрозолем для чистки карбюраторов

Также важно тщательно промыть карбиклинером соленоиды. После этого можно еще раз промыть детали бензином

Также в некоторых случаях можно ограничиться и частичной заменой (уменьшается расход трансмиссионного масла), то есть залить масло по уровню, не выгоняя или не замещая отработку в ГДТ.

Так или иначе, залив жидкость АТФ, нужно правильно выставить уровень масла в коробке автомат и проверить работу агрегата на ходу. После проверки  нужно полностью прогреть АКПП, затем еще раз проверить уровень на «горячую», после чего откорректировать уровень при такой необходимости.

Смена трансмиссионного масла в автоматической коробке передач

Во избежание повреждения АКПП необходимо регулярно менять трансмиссионное масло. Хотя многие автопроизводители в своих руководствах и сервисных книжках часто заявляют автовладельцам, что масло в АКПП залито на весь срок службы, в результате чего трансмиссия не нуждается в техническом обслуживании. Но помните, что законы физики и химии никто не отменял.

Масло не вечное и по мере эксплуатации машины, естественно, теряет свои свойства, что в итоге рано или поздно скажется на ресурсе коробки передач. Так, масло по мере увеличения пробега автомобиля загрязняется, теряет вязкость и смазывающую способность. Также на состояние масла влияют стиль вождения и условия эксплуатации (нагрузка, климатические условия и т. д.). Все это, конечно, может существенно сокращать срок службы АКПП, если не менять своевременно масло.

Особенно это касается дорогого трансмиссионного масла, которое, как правило, имеет высокую долю различных химических присадок, обеспечивающих маслу более длительный срок эксплуатации без потери химических свойств. Но тем не менее такие масла также со временем теряют свои свойства из-за прекращения работы присадок. В итоге даже в коробках с дорогим маслом стоит сменить трансмиссионную жидкость через 80 000-100 000 км.

Дефектовка автоматической коробки передач

Очень важный элемент. Глядя на видео, как это делает не профессиональный специалист своими руками, (канадец что ли), я по сравнению с ней, я отнёсся к этому процессу более аккуратно и кропотливо.

В такой последовательности, но уже с более объёмного конца АКПП. Сначала крышку, далее плиты пневмо-переключения и пока не добрался до цепи передач. Болты и прочий крепёж, в таком же порядке, описанном выше. Сразу оговорюсь, что гидроцилиндр лучше оставить на маховике не отворачивая его, предварительно нанеся метки белой краской на цилиндр и маховик.

Ну и самое простое разбираем всю механическую часть автоматической коробки передач своими руками, благо там особого труда нет, до самого планетарного механизма. Разбитые запчасти, а также подлежащие замене сразу бросаются в глаза, а потому подробно останавливаться не буду. В моём случае это были разбитый барабан, слетевшая фиксаторная пружина дисков скоростей, и поломанная ось планетарного механизма. (Кстати, в том видеоролике женщина просто замотала разбитый барабан скотчем).

Все запчасти заказываем в интернете, благо сервисных центров очень много и недостатка в них нет. А пока все в пути можно и остальным ремонтом подзаняться. Тщательно промыть все плиты, детали, шестерёнки желательно в чистом бензине, проверить (на отсутствие стружки, обломков) все пазы и переходные отверстия магнитом и обратно собрать уже без дефектных запчастей коробку. Не ленитесь, поверьте, это будет хорошим уроком по дальнейшей сборке и ремонту.

Все детали устроены таким образом, что должны точно и четко подходить друг к другу, не должно оставаться никаких выступов, заломов и прочих неприятностей, что могут в дальнейшем осложнить уже полноценную сборку и ремонт. Мелкие шарики, стопора можно не устанавливать, но они должны храниться в отдельных подписанных коробочках, в исключение возможной коррозии.

Соленоиды и датчики обязательно надо проверить на возможность обрыва или короткого замыкания. Это можно сделать любым бытовым тестером или (проверить на срабатывание) блоком питания на 12 вольт, используемого для зарядки автомобильного аккумулятора, кратковременным прикосновениям к клеммам датчика. Чем точнее и аккуратнее вы проведёте первичную сборку и ремонт механизма своими руками, тем больше шансов у вас на полную и окончательную безошибочную сборку коробки. Собранную автоматическую коробку передач следует проверить сжатым воздухом на предмет возможных утечек гидравлической жидкости в дальнейшем.

Популярные статьи  Заклинило ремень безопасности: что делать и как отремонтировать

Крышки, на которых нет различных клапанов, датчиков и установочных элементов лучше покрасить. Эта простая процедура позволит лучше контролировать механические повреждения при установке или дальнейшей эксплуатации. В таком собранном виде спокойно дожидаемся запасных частей. Следует отметить, раз вы приступили к такому ремонту, то обязательно закажите полный комплект прокладок и сальников и обязательно всё замените.

Я ремонтировал АКПП первый раз своими руками, и вот при таком отношении к делу у меня заработало с первой сборки. Кстати, американец спокойно и даже, как оказалось, лучше стал работать с нашим Декстроном 3 используемом в качестве гидравлической жидкости.

Проголосуйте, понравилась ли вам статья?

Ремонт АКПП

Ремонт АКПП своими руками лучше проводить, имея под рукой фирменный мануал и распечатанную схему коробки передач. Для начала нужно осмотреть все системы, обслуживающие коробку передач, крепления и блоки. Затем приступаем к ремонту. Для этого:

Разбираем КП, промываем и просушиваем детали и проверяем их на дефекты.
Меняем все прокладки, уплотнители, а также изношенные детали.
Снимаем колодку ингибитора и поддон. Вычищаем грязь внутри. Она выглядит как металлическая магнитная стружка.
Снимаем проводки кольца с заглушки и толкаем их внутрь заглушки.
Снимаем гидроблок, ослабляем болты тормозной ленты. Промываем гидроблок.
Фрикционы, шестеренки и планетарки проверяем на износ. Заменяем, если есть такая потребность. Все внутренние резинки нужно обязательно менять!
Вскрываем маслонасос. Проверяем все детали, особенно фильтр. Меняем то, что уже отслужило свой срок. Пользуемся мануалом, чтобы не поменять детали местами.
Вытаскиваем клапаны и пружинки. Клапаны промываем. Их залипание может быть причиной некорректной работы АКПП. Пружины гидроаккумулятора меняем, если они сломаны.
Собираем все назад на свои места

Важно ничего не перепутать!
Заменяем кольца и фрикционные болты.
Проверяем узел переключения передач и большой поршень и ставим на место маслонасос.

Ремонт коробки автомат своими руками. Видео

Сборка происходит в обратном порядке.

Существуют некие моменты, которые желательно учитывать при ремонте. Часто проблема с работой коробки передач связана с фильтром. Не получится поменять его, не снимая гидроблок. А при его снятии ломается прокладка. Для ее замены понадобится разобрать гидроблок полностью. То же касается пружины гидроаккумулятора с первой на вторую передачи. Специальный ограничитель не позволяет изъять ее без разборки гидроблока. Все прокладки гидроблока очень похожи, не перепутайте их местами. Собирая гидроблок, производим затягивание динамометрическим ключом

Здесь важно не перетянуть

Советы, которые помогут вам увеличить срок службы автоматической коробки

  • Регулярная замена масла в АКПП и контроль над его уровнем:недостающее или старое трансмиссионное масло вызывает повреждения АКПП. Если производитель не указывает в руководстве интервал замены масла в коробке передач, это должно выполняться каждые 80 000-100 000 километров.
  • Старайтесь не задевать коробкой об дорожную поверхность: жесткий контакт АКПП с землей, бордюром или дорожной поверхностью может привести к повреждению коробки передач.
  • Правильное вождение:не подвергайте коробку передач воздействию высоких нагрузок в начале движения, когда масло в АКПП еще не прогрелось до рабочей температуры (подъем в горку, перевозка прицепов, движение на высоких оборотах).

Признаки неисправности

Признаков серьезных неисправностей гидротрансформатора АКПП может быть несколько. Все они свидетельствуют о скорой поломке ГДТ и выходе из строя.

Ремонт коробки автомат своими руками. Видео

Признак. Слышен шум, напоминающий биение металлического предмета. При нагрузке он пропадает.

Проблема и решение. Износ подшипников, находящихся между турбиной и насосом. Чтобы удалить эти симптомы и устранить поломку, нужно разобрать гидротрансформатор и заменить подшипники.

Признак. Вибрация АКПП во время разгона выше 60 км/ч или движения автомобиля по ровной поверхности на большой скорости.

Проблема и решение. Загрязнения фильтрующего устройства. Потеря функциональных свойств смазывающего средства. Необходимо сделать полную замену ATF в АКПП и установить новый фильтр. Вполне возможно, что наступило масляное голодание. Необходимо проверить поддон АКПП на потеки.

Признак. Нет движения ни назад, ни вперед.

Проблема и решение. Оборвалось соединение турбины с валом АКПП. Для решения этой неисправности понадобится замена гидротрансформатора. В редких случаях можно обойтись просто заменой шлицевого соединения.

Признак. Автомобиль не может разогнаться и набрать необходимую скорость за короткое время.

Проблема и решение. Вышла из строя обгонная муфта. Необходимо разобрать гидротрансформатор и заменить ее.

Признак. Перегрев масла. АКПП дергается и пинается.

Проблема и решение. Например, при проблемах износа фрикционной накладки поршня блокировки гидротрансформаторного тормоза очень трудно заметить неправильную работу устройства. Из-за этого масло часто перегревается до 140 градусов Цельсия. Перегретая смазка вызывает уничтожает резину сальников ГДТ. Масло начинает течь.

В продолжение этой неисправности является полный износ накладки фрикциона. Ее клееная часть отрывается и путешествует по АКПП. Затем она оседает и приклеивается в неположенных местах вызывая засор. Засор мешает свободной циркуляции масла. Падает давление.

Поэтому и эксперты, и опытные механики на СТО просят автовладельцев проводить регулярное техническое обслуживание. При износе фрикциона — неисправность незаметна. Но в последствие она приводит к полной замене АКПП. Хотя на первоначальных этапах можно было обойтись только сменой накладки фрикциона.

К нечастым поломкам ГДТ относятся следующие проблемы:

  • разрушение лопастей турбины и насосного колеса. Приводит к поломке ГДТ. Требуется его полная замена. Проблема определяется только после вскрытия;
  • клин обгонной муфты;
  • разблокировка обгонной муфты;
  • перегрев с разрушением ступицы.

Читать

Как можно и как нельзя буксовать на коробке автомат

Перегрев трансмиссионной жидкости может вызывать быструю потерю функциональных свойств.

Признак. Запах горелой пластмассы, распространяющийся в салоне. Частая проблема на тойотах Камри 50.

Проблема и решение. Забитый радиатор является проблемой в этом случае. Рекомендуется снять и прочистить его. Заменить масло и фильтрующее устройство – обязательно.

Признак. Пинки, задержки во время переключения скоростей зимой.

Причина и решение. Этому может способствовать запуск на холодную. Чтобы избежать этих симптомов у автомата нужен прогрев АКПП зимой. При температуре ниже 0, автовладелец должен прогреть АКПП до рабочей температуры в 70 градусов по Цельсию и только потом начинать движение.

На автомобилях старого года выпуска выходит из строя сама кулиса. Она стопорится в одном положении. Здесь понадобится замена селектора и ручки переключения скоростей. Это можно сделать без снятия автоматической коробки.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
