Устройство топливного насоса бензинового двигателя

Механические бензонасосы

Устанавливаются на карбюраторные силовые агрегаты и отличаются простотой конструкции, работа устройств не зависит от электропитания. Функционирование насоса обеспечивается при помощи привода, перемещающего диафрагму, которая сжимаясь, качает бензин. Как проверить бензонасос? Есть два основных метода.

Устройство топливного насоса бензинового двигателя

Без снятия и разборки

Отсоедините шланг, надетый на штуцер карбюратора, и опустите его в подходящую бутылку. Нащупайте на устройстве рычаг подкачки, резко надавите на него несколько раз. Из шланга пойдет относительно сильная струя бензина с минимальным количеством воздуха (почти без пузырьков).

Здесь есть небольшой нюанс, на который «попадаются» неопытные водители. Если толкатель устройства упрется в эксцентрик, подкачка работать не будет. В подобной ситуации просто слегка проверните коленвал стартером. Можно поступить и проще, если у вас есть помощник. Попросите его «крутануть» стартер и взгляните на струю горючего. Если она слабая, запчасть придется демонтировать и осмотреть.

С разборкой

Посмотрите на верхнюю крышку насоса на предмет наличия подтеков. Если они есть:

  1. Разберите устройство и замените пару прокладок;
  2. Следующие объекты осмотра – диафрагмы: трещины и разрывы не допускаются.
  3. Очистите фильтр-сетку, клапаны впуска, выпуска: детали должны быть без грязи, налетов.
  4. Если новые прокладки установлены, а бензин все равно подтекает, приставьте верхнюю крышку к корпусу без них и направьте на свет. Вполне возможно, что после сильной затяжки плоскости неплотно прилегают друг другу. Проблему можно решить при помощи наждачки.

Что касается импортных бензонасосов, то некоторые из них неразборные. Можно попытаться высверлить заклепки, но если внутри изношенные детали, их придется где-то покупать или делать самому.

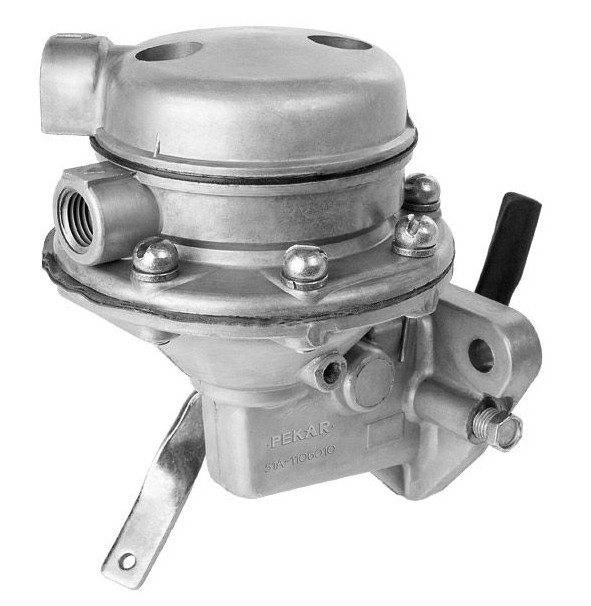

Конструкция механического насоса

Устройство топливного насоса бензинового двигателя

Механический бензонасос состоит из:

  • крышки;
  • сетчатого фильтра;
  • верхней части корпуса;
  • тарелки верхней;
  • рабочих диафрагм;
  • дистанционных проставок;
  • предохранительной диафрагмы;
  • тарелки нижней;
  • штока;
  • возвратной пружины;
  • нижней части корпуса;
  • рычага для ручной подкачки;

Данная конструкция образует камеру, которая имеет впускные и выпускные клапаны. Указанные клапаны находятся в верхней части корпуса механического бензонасоса. Такие клапаны являются текстолитовыми шайбами, которые поджимаются пружинами малого размера к латунным седлам клапана.

Принцип действия

Специальный приводной рычаг механического бензонасоса все время осуществляет движение вверх и вниз, но диафрагма сдвигается рычагом вниз только тогда, когда необходимо заполнение камеры топливного насоса. Диафрагма задвигается обратно вверх при помощи возвратной пружины. Так происходит процесс подачи топлива в карбюратор.

Устройство топливного насоса бензинового двигателя

Если взглянуть на работу механического бензонасоса более внимательно, то следует учитывать небольшое различие для заднеприводных автомобилей и моделей с передним приводом. Авто с задними ведущими колесами имеет эксцентрик, расположенный на вале привода. Указанный элемент оказывает воздействие на толкатель. Модели с передним приводом имеют аналогичный эксцентрик, но он уже находится на распредвале двигателя.

Толкатель осуществляет нажатие на рычаг, а рычаг уже нажимает на балансир. Такой балансир находится в нижней части корпуса самого бензонасоса. Балансир преодолевает сопротивление пружины и тянет вниз шток с диафрагмами бензонасоса. Таким способом достигается разрежение. Горючее проходит через впускной штуцер, а впускной клапан пропускает топливо в полость над диафрагмами.

Далее эксцентрик соскакивает с толкателя. Происходит освобождение рычага, балансира и штока с диафрагмами. Прижимная пружина заставляет шток с диафрагмами двигаться вверх, тем самым создавая давление в рабочей камере бензонасоса. Под образовавшимся давлением происходит закрытие впускного клапана и открытие выпускного. Через этот клапан горючее попадает в выпускной штуцер, далее продолжает движение по соединительному шлангу и проникает в поплавковую камеру карбюратора. Подробнее о карбюраторе можно узнать в статье об устройствах топливоподачи.

Если осуществлять ручную подкачку топлива на механическом бензонасосе, то рычаг подкачки на корпусе насоса через кулачок сразу оказывает воздействие на балансир и шток с диафрагмами. Толкатель в данном случае не задействуется.

Когда поплавковая камера в карбюраторе полностью заполнена, тогда игольчатый клапан больше не пропустит туда топливо, а насос будет работать в дежурном режиме. Дело заключается в том, что давление от перемещения диафрагм в корпусе насоса все равно не способно преодолеть сопротивления игольчатого клапана.

Признаки и причины неисправности

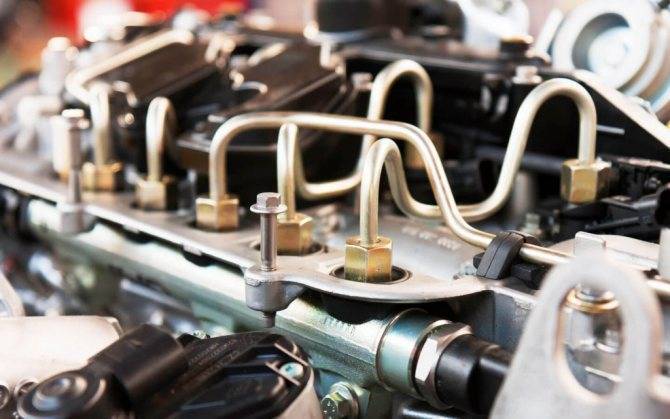

ТНВД по устройству остается механизмом, сложно поддающимся диагностике в гаражных условиях. Выявление неисправностей происходит на специальных стендах. В большой группе факторов, подтверждающих неполадки в магистральном или другом типе ТНВД – наличие в системе посторонних сред – воды, горючего и загрязнений. На практике проблемы с насосом выявляются по повышенному расходу топлива, перегреву двигателя, падению динамики и мощности, увеличению количества дыма в выхлопных газах. На отсутствие срабатывания форсунок укажет затрудненный запуск мотора, перебои на холостом ходу и увеличение шума во время езды.

Устройство топливного насоса бензинового двигателя

Другие способы прокачки топливной системы дизельного двигателя

Итак, выше мы рассмотрели основной способ, как прокачать топливную систему дизеля. При этом многие специалисты и опытные автолюбители отдельно указывают, что в ряде случаев подобные попытки прокачать насос могут иметь серьезные последствия для системы питания.

Обратите внимание, причина таких опасений заключается в том, что если имеются механические повреждения, прокачка таким способом может нанести непоправимый ущерб. Давайте рассмотрим другие существующие способы

Прежде всего, ослабляется болт на магистрали обратной подачи топлива (так называемая «обратка»). Далее следует внимательно следить за тем, как будет выходить топливо. Если видны пузырьки воздуха, тогда это значит, что система завоздушена.

Если это так, можно взять простой насос для накачки шин или компрессор. Далее с топливного насоса снимается шланг, вместо него ставится шланг воздушного насоса. Основная идея в том, что происходит накачка, которая позволяет повысить давление в системе. Это давление дает возможность перекачать дизтопливо в топливный насос.

Еще один способ прокачки можно охарактеризовать, как «бытовой», так как он предполагает использование домашнего пылесоса. Главное, чтобы устройство имело достаточную мощность.

Итак, сначала снимается топливный фильтр, просушивается его корпус. Затем отдельные элементы протираются, затем производится обратная сборка. Далее понадобится обнаружить два штуцера на корпусе фильтра. Один из штуцеров нужен для слива дизтоплива, а другой подойдет для прокачки.

Приготовив пылесос, также нужен обычный медицинский шприц и шланг длиной 30-40 см. Для этих целей рекомендуется использовать прозрачный тип шланга. Шприц вставляется в шланг, а другой конец шланга надевается на штуцер прокачки.

Далее из шприца вытаскивается поршень, а в шприц вставляется трубка пылесоса. Главное, добиться надежной фиксации и плотной посадки. Также места соединений можно уплотнить, надевая отрезки шлангов разного диаметра, наматывая изоленту и т.д.

Теперь можно немного открутить штуцер, после чего включается пылесос. Через несколько секунд в шприце можно будет увидеть желтоватую пену. Это и есть смесь солярки и воздуха. Дальнейшая прокачка сводится к тому, чтобы вместо пены шприц заполнило чистое дизтопливо.

Рассмотрим еще одно решение, позволяющее в некоторых случаях быстро прокачать топливную систему дизеля. Для этого достаточно полностью заполнить корпус топливного фильтра дизельным топливом, после чего двигатель запускается. Далее нужно дать мотору поработать на высоких оборотах, в результате чего происходит прокачка системы питания.

Преимущества установки подкачивающего насоса на дизель

Если вернуться к основной теме, подкачивающий  насос на дизель во многих случаях является электрическим. Такой насос становится важным элементом в системе питания, так как позволяет не только быстро и эффективно подать дизтопливо к ТНВД, но и пропустить солярку через фильтры.

Также наличие подкачивающего насоса позволяет добиться стабильной работы дизельного двигателя во всех режимах и на любых оборотах, то есть исключается нехватка топлива под нагрузками. Еще отметим, что многие владельцы дизельных авто, которые штатно не имеют дополнительного насоса, принимают решение установить его самостоятельно.

Данная необходимость может быть продиктована разными причинами, начиная с незначительного завоздушивания системы питания после стоянки и заканчивая стремлением облегчить пуск дизельного двигателя. Насос можно поставить как в топливный бак, так и интегрировать на определенных участках топливных магистралей подачи дизтоплива уже после бака.

Как правило, после установки владельцы отмечают, что дизель легче заводится (нужно сделать меньшее количество оборотов стартером). Также отмечается более стабильная работа ДВС на разных режимах (переходные режимы, ХХ, работа под нагрузкой). В некоторых случаях возможен и прирост мощности, так как горючее стабильно подается к ТНВД даже на высоких оборотах.

Устройство топливной системы двигателя и её назначение

Топливная система автомобиля — это система питания двигателя топливом. Главная функция топливной системы заключается в питании двигателя топливом. Кроме того, топливная система отвечает за хранение и очистку топлива. Рассмотрим устройство топливной системы двигателя. Элементами топливной системы автомобиля являются бак, топливоприводы, насос, устройства смесеобразования, инжекторы, фильтры.

  • Бак. В нём хранится бензин либо дизель. Для забора топлива бак оснащается насосом.
  • Насос. Устройство, непосредственно осуществляющее подачу топлива к карбюратору или форсункам (в зависимости от того, какой тип двигателя на авто установлен — карбюраторный или со впрыском топлива).
  • Топливопроводы. Шланги, трубки, при помощи которых топливный насос высокого давления присоединяется к форсункам. Непосредственно участвуют в транспортировке топлива в устройство образования смеси. Топливопроводы играют две функции: и подводят топливо в бак, и, напротив, отводят излишки топлива. В связи с этим топливопроводы бывают подающими и сливными.
  • Устройства смесеобразования (инжектор, карбюратор или моновпрыск) . В этих устройствах топливо соединяется с воздухом, в результате образуется эмульсия (в таком виде топливо и поступает в цилиндры двигателя).
  • Датчики уровня топлива. Служат для определения уровня топлива в баке. Работают в «паре» с указателем уровня топливной смеси на приборной панели. Датчики бывают контактными и бесконтактыми. При работе с традиционным топливом (бензин, дизель) достаточно контактных датчиков. Бесконтактные датчики рекомендованы для агрессивных сред (если в качестве топлива используется биодизель, метанол, этанол).
  • Инжекторные устройства. Электроника для координации и контроля работы форсунок, датчиков, клапанов осечки.
  • Фильтры. Добавочные фильтры для грубой и тонкой очистки. В большинстве случаев (за исключением двигателей с прямым впрыском топлива) фильтры встроены в редукционный клапан (отвечает за регулировку рабочего давления в системе).
  • Подогреватели топлива. Актуальны для дизелей. Необходимость установки подогревателей в этом случае обусловлена свойства самого дизельного топлива. При понижении температуры у него увеличивается уровень вязкости, что неблагоприятно сказывается на функционировании устройства.

Устройство топливного насоса бензинового двигателя

Как проверить работу бензонасоса?

Для начала стоит проверить предохранитель. Для этого ознакомьтесь в инструкции с его местонахождением. Далее стоит проверить напряжение на насосе. Перед этим обязательно убедитесь, всё ли в порядке с аккумуляторной батареей. Напряжение на клемме бензонасоса необходимо проверять с помощью мультиметра или тестера. В руководстве по эксплуатации всегда указывается необходимое напряжение.

Если поиски не дают результата, то напряжение стоит проверить на самих контактах. Все контакты должны быть на месте и подключены к массе. Обрыв контакта или его окисление приводит к отказу системы бензонасоса. Если обрыва контактов не обнаружено, но напряжение падает больше, чем на 1 вольт, то дело в проводке или в окислении контактов. В проводке при этом не должно быть короткого замыкания.

Если, проверив напряжение, контакты и предохранитель, вы не обнаружили проблем, значит она кроется в самом бензонасосе. В таком случае бензонасос скорее всего потребует замены. На практике же чаще всего оказывается, что замена — это крайняя мера. Сперва стоит попробовать провести восстановление и протестировать бензонасос ещё раз.

Как проверить давление в топливной рампе?

Вам понадобится манометр, измеряющий давление в диапазоне от 7 до 10 атмосфер. При выборе манометра с большим запасом вы рискуете получить менее точные результаты измерений. В специализированных магазинах продаётся набор для измерения давления, но можно и сконструировать собственный прибор.

Если вы хотите собрать прибор самостоятельно, вам также потребуется шланг с внутренним диаметром 9 миллиметров. Также необходима будет сантехническая пакля, с помощью которой можно уплотнить соединение манометра и трубки. Все детали соединяются и затягиваются с помощью хомута. Также вам понадобится автомобильный золотник. Далее следует выполнить ряд действий:

  1. Поставьте автомобиль на ровную площадку с предотвращением возможности скатывания, выключите зажигание и откройте капот.
  2. Проверьте, что обеспечен доступ инжекторных форсунок к топливной рампе.
  3. Отыщите пробку штуцера давления топлива и удалите её. Затем следует открутить ниппель с помощью золотника.
  4. Подготовьте пустую тару (подойдёт обычное ведро) и чистую тряпку. Это необходимо для сбора остатков топлива, которые под давлением могут брызнуть в разные стороны. Поэтому позаботьтесь о сохранности кожи (в особенности о лице и глазах).
  5. Подключайте прибор к штуцеру и приступайте к проверке механизма.

Проверка давления в топливной рампе должна происходить при четырёх режимах работы силового агрегата:

  • когда включено зажигание;
  • при холостых оборотах двигателя;
  • кода сброшена трубка регулятора давления топлива;
  • при передавленной трубке слива.

Как снять бензонасос

Чтобы ответить, как поменять бензонасос, необходимо изучить процедуру снятия топливного насоса. Снятие бензонасоса и замена предполагает демонтаж устройства. Для извлечения понадобится специальный ключ для снятия бензонасоса (съемник), рожковые ключи, трубчатый ключ, набор головок.

Добавим, что на разных автомобилях крепление бензонасоса может отличаться, хотя общий принцип остается практически аналогичным.

Сделать это можно следующим образом:

  • отключить «минус» на аккумуляторной батарее;
  • на топливной рейке под капотом нажать на клапан, через который вытечет определенное количество бензина;

Можно также пойти другим путем. Сначала скидывается клемма с аккумулятора, потом отключается питание бензонасоса посредством снятия с него электрического разъема. Затем клемму снова накидывают на АКБ и кратковременно крутят двигатель стартером. Через небольшой промежуток времени остатки топлива выйдут из системы. На некоторых автомобилях мотор может даже завестись, а потом заглохнуть.

Популярные статьи  Что такое ступица в автомобиле (+чертеж) – виды, неисправности и замена ступицы своими руками

Итак, давление топлива упало, теперь приступаем к снятию бензонасоса. Помните, клемма на аккумуляторе во время проведения работ должна быть обязательно отключена! Первым с насоса снимается фишка (электрический разъем), если это не было сделано ранее

Затем необходимо обратить внимание на топливные магистрали (1 топливоподающая трубка и 1 обратная магистраль для возврата топлива в бензобак). На указанных трубках следует ослабить затяжку хомутов и зажимов (при наличии), которыми обычно крепятся к магистралям участки электропроводки для подачи питания на насос

Как снять трубку с бензонасоса

Теперь нужно снимать с бензонасоса сами магистрали. Чтобы разобраться, как снять шланг с бензонасоса или отсоединить магистраль, нужно точно определить способ крепления к выводам насоса. Зачастую штатное крепление топливоподающей магистрали реализовано в виде гайки (штуцера), которую нужно открутить рожковым ключом. Так называемая обратка может крепиться хомутом.

Снятие бензонасоса и замена

После откручивания топливных магистралей понадобится или открутить прижимное кольцо бензонасоса специальным съемником, или воспользоваться трубчатым ключом для отворачивания гаек (что зависит от способа крепления бензонасоса на конкретной модели авто).

  1. Перед началом снятия стоит отметить, что на насосе и других элементах фиксации имеются специальные стрелки-указатели. Рекомендуем запомнить их положение, что облегчит последующую обратную сборку.
  2. Затем необходимо снять специальное уплотнительное кольцо. После снятия кольца можно доставать бензонасос из бака. Во время снятия следует соблюдать аккуратность, так как к корпусу бензонасоса могут быть прикреплены устройства для определения уровня топлива в бензобаке (датчик-поплавок).
  3. После снятия насоса на его посадочном месте может находиться уплотнитель из резины. Например, на автомобилях семейства ВАЗ этот уплотнитель зафиксирован на шпильках. Указанный уплотнитель также нужно снять, попросту потянув его вверх.

Завершением процедуры замены топливного насоса является установка нового бензонасоса, а также замена всех резиновых уплотнителей, которые должны идти в комплекте или приобретаться отдельно.

Добавим, что во время монтажа следует:

  • внимательно следить за тем, чтобы насос стоял правильно. Для этого на самом насосе, крышках и прижимных кольцах (зависимо от марки и модели авто) присутствуют специальные маркеры в виде стрелок. На некоторых машинах стрелки должны сойтись в линию, на других стрелка на бензонасосе должна указывать на заднюю часть автомобиля. Именно по этой причине выше рекомендовалось запомнить положение указанных стрелок перед снятием.
  • также в процессе размещения насоса следует аккуратно обращаться с поплавком и другими решениями для определения уровня топлива в бензобаке. Часто при непрофессиональной установке такие элементы гнут или ломают, после чего возникает необходимость их замены.

Если сильно затянуть крепежи, они могут лопнуть. В том случае, если элементы фиксации бензонасоса окажутся недостаточно закрученными, тогда насос может болтаться в баке, что является недопустимым. После того, как насос установлен, остается прикрепить обратно топливные магистрали, подключить разъем питания насоса и клемму на АКБ. Так выглядит замена бензонасоса своими руками.

Почему падает давление топливного бензонасоса, возможные причины

Устройство топливного насоса бензинового двигателя

Одна из самых распространенных причин – отсутствие подачи питания на бензонасос. Давление бензонасоса может падать и в процессе движения, когда неожиданно прекращается подача питания, и двигатель просто глохнет. Не менее важный показатель – количество подачи топлива. То есть, бензонасос может гудеть (питание есть), но не подавать необходимого количества горючего и не создавать нужного давления в рампе. Давление постепенно накапливается в рампе и должно иметь показатель около 300 кПа. Для проверки давления в топливной рампе используют манометр. Показатели давления должны соответствовать конкретной марке автомобиля. Например, для инжекторных моделей ВАЗов при включении зажигания норма составляет 3 атмосферы, на холостых оборотах – 2.5, при нажатии педали газа – 2.5-3 атмосферы.

С помощью манометра можно с большой вероятностью определить характер неисправности: выход из строя регулятора давления в рампе, поломка бензонасоса, снижение его производительности в результате выработки, загрязнение фильтров (топливный фильтр, сетка бензонасоса). Например, если загрязнен фильтр, то давление будет расти очень медленно или же скачкообразно.

Когда давление бензонасоса снижается ниже нормы, двигатель может вообще не запускаться, или запускаться с трудом, дергаться, троить, работать нестабильно, с провалами, и.т.д. если причина кроется в бензонасосе а не в топливном фильтре, то, скорее всего, просто забита сеточка насоса. В этом случае достаточно будет ее почистить или заменить.

Если же есть подозрение в поломке бензонасоса, это можно очень просто проверить. Просто поверните ключ зажигания и внимательно прислушайтесь – слышен ли гул насоса. Если не слышно характерного жужжания работающего агрегата, возможно, возникли проблемы с питанием или проводкой. Необходимо отметить, что в дорогих марках авто, например, класса «премиум», услышать звук работающего насоса нельзя из-за высококачественной звукоизоляции.

К перечню возможных причин неработающего бензонасоса, и, соответственно, падению давления, можно отнести:

•    Вышедший из строя предохранитель.
•    Поломка реле бензонасоса.
•    Выход из строя электродвигателя насоса.
•    Окисление контактов, и.т.д.

Плунжерные подкачивающие насосы

Основной тип механических насосов низкого давления дизельных двигателей.

Монтируются непосредственно на блоке цилиндров двигателя.

Подпружиненный плунжер перемещается в цилиндрической полости корпуса эксцентриком на вспомогательном валу двигателя. Через впускной клапан солярка из подводящей магистрали всасывается в плунжерную камеру и выталкивается из неё рабочим ходом плунжера через выпускной клапан в напорную магистраль. Оба клапана шариковые.

Для устранения воздушных пробок в подводящем трубопроводе, подкачивающий плунжерный насос может иметь дополнительный ручной привод плунжера.

Плунжерные подкачивающие насосы развивают давление 30-40 бар, имеют большой запас по производительности.

Рабочий зазор цилиндр-плунжер около 3,0 мкм. При износе и увеличении зазора развиваемое давление резко снижается.

Смазывается плунжерная пара только топливом. От качества и свойств «солярки» зависит работоспособность всех топливных устройств плунжерного типа.

Аналогичные признаки, не связанные с бензонасосом

Симптомы, проявляющиеся из-за нехватки топлива в подающей магистрали, довольно типичны и очень схожи с неполадками других систем. Как методом исключения отсеять возможные проблемы:

  1. Выверните и осмотрите юбки свечей зажигания. Когда горючего не хватает, электроды остаются чистыми либо покрываются белым налетом. Это лишнее доказательство неисправности в системе питания.
  2. Замените свечи зажигания. В случае износа они создают похожий эффект – провалы, затрудненный пуск, падение мощности мотора.
  3. Проверьте работоспособность датчика положения дроссельной заслонки (ДПДЗ) и регулятора холостого хода.
  4. Измерьте компрессию во всех цилиндрах мотора. Из-за большого износа атмосферный двигатель неспособен создать нужное давление и разрежение, смесь плохо сгорает, отчего возникают идентичные симптомы.

В процессе поиска неполадок учитывайте один немаловажный фактор – срок службы бензонасоса, составляющий не менее 100 тыс. км пробега. Чем дольше период эксплуатации агрегата, тем меньшее давление топлива он создает на выходе. Причина – износ мембраны и других внутренних деталей. Если насос отслужил 150 тыс. км и более, стоит задуматься о покупке и установке новой запчасти.

Популярные статьи  Ремонт бензобака своими руками: четыре проверенных способа

Бензонасос является неотъемлемой частью автомобиля, без которой вождение невозможно. К сожалению, как проверить бензонасос на работоспособность, знает не каждый. Деталь достаточно неприметная, и вы можете даже не догадываться, что причина отказа автомобиля кроется именно в ней. Однако, если есть подозрение, что бензонасос не работает, стоит убедиться в этом самостоятельно.

Разновидности электробензонасосов

На сегодняшний день различают следующие типы электронасосов.

  1. Шестерёнчатый насос функционирует за счёт эксцентрикового движения. Устанавливается в топливную магистраль. Оснащён насос двумя шестерёнками внутреннего зацепления, которые при вращении закачивают бензин.
  2. Роторно-роликовый. Насос этого типа тоже ставится в топливный провод. Его конструкция включает электрический двигатель, на ротор которого устанавливается диск с роликами. Деталь подобного типа имеет два выхода: один для поступления горючего внутрь, другой – для его выхода.
  3. Турбинный или центробежный. Это самый популярный тип насоса, устанавливаемый непосредственно в бак автомобиля. Топливный провод подключается к нему уже внутри.

Погружной насос или турбинный используется в большинстве современных иномарок. Располагается он в баке, что минимизирует потери топлива, и защищает насос от повреждений лучше. Кроме того, насос внутри бака лучше охлаждается, не перегревается даже при очень длительной работе.

Устройство топливного насоса бензинового двигателя

Охлаждение проводится за счёт омывания топливом корпуса насоса. Благодаря этому отводится значительная часть тепла. Именно по этой причине в рекомендациях к автомобилям с погружными насосами запрещено ездить с полупустым баком, ведь это отрицательно сказывается на ресурсе топливного насоса.

Устройство и работа топливоподачи

Система, обеспечивающая двигатель нужным количеством бензина, функционирует по такому алгоритму:

  1. После включения зажигания запускается электробензонасос, поднимающий давление в магистрали после себя до определенного уровня. Электрическая цепь питания агрегата защищена предохранителем.
  2. Регулятор давления топлива (общепринятая аббревиатура – РДТ) стоит на магистрали после насоса и ограничивает верхний порог напора, сбрасывая лишнее топливо обратно в бак посредством отдельного трубопровода.
  3. При вращении коленчатого вала стартером и дальнейшей работе двигателя горючее поступает в топливную рампу, смешивается с воздухом и направляется к форсункам, встроенным в каждый цилиндр. Количество подаваемой в камеры сгорания смеси регулируется электронным блоком.
  4. На пути к топливной рампе бензин проходит 2 ступени фильтрации. Первая – сетка, установленная в баке на всасывающем патрубке насоса, вторая – фильтр тонкой очистки на подающем бензопроводе.

Устройство топливного насоса бензинового двигателя

Распространенная ошибка несведущих автолюбителей: если горючая смесь не поступает в цилиндры, то однозначно не работает бензонасос. Зная конструкцию топливоподачи, можно предположить и другие неполадки:

  • перегорел защитный предохранитель в электрической цепи, насос вполне исправен, но не получает напряжение питания;
  • засорился первичный или вторичный фильтр (иногда – оба сразу), топливо проходит в малых количествах либо не поступает вовсе;
  • пришел в негодность регулятор давления, сбрасывающий львиную долю горючего обратно в бак, мотору ничего не достается;
  • вышла из строя одна либо несколько форсунок.

Чтобы точно определить источник проблемы, нужно выполнить проверку работы электробензонасоса и остальных элементов. Ехать на станцию технического обслуживания необязательно – диагностические работы можно провести в собственном гараже.

ТН с электроприводом

Долговечную работу, простоту изготовления и большую эффективность можно получить при использовании электрического бензонасоса, который управляется специальным реле. Он позволяет создать давление в пределах 0,3-0,4 МПа (в двигателях с непосредственным впрыском – до 0,7 МПа), что превосходит возможности механического ТН. Устройство во многом зависит от того, где находится топливный насос: в баке или в подкапотном пространстве. Но принцип работы всех ТН такого типа можно считать идентичным. В подавляющем большинстве современных авто используется погружаемый бензонасос, который располагается в баке. Это хоть и чревато небольшими механическими потерями и уязвимостью, связанными с большой длиной топливной магистрали, но насос получает гораздо лучшее охлаждение.

В процессе работы омывающее корпус и проходящее сквозь электродвигатель топливо отводит значительную часть тепла. Именно поэтому на ресурсе так сильно сказывается езда с практически пустым баком.

Устройство

Электрический бензонасос состоит из двух частей: электрического привода (представляет собой обычный электродвигатель) и насосной части (закачивает горючее из топливозаборника). Погружаемые насосы размещаются в едином корпусе с сеточкой, осуществляющей грубую очистку топлива.

В зависимости от конструкции заборного механизма, существуют несколько видов насосной части:

  • роликовый насос. Топливо подается за счет вращения ротора с подвижными роликами. При увеличении пространства между роликом и ротором в свободном пространстве создается разряжение, которое заполняется бензином. При дальнейшем вращении ротора пространство уменьшается, что позволяет создать давление и подать топливо через выпускной канал;
  • шестеренчатый бензонасос. Принцип работы схож с предыдущим видом, но изменения площади свободного пространства происходит вследствие вращения шестерни;
  • центробежный насос. Нагнетание топлива возникает из-за завихрения, провоцируемого вращением крыльчатки в корпусе. Подача и отвод горючего осуществляется через соответствующие каналы внутри корпуса.

Логика работы

В автомобилях, у которых управление основными узлами жизнеобеспечения ДВС осуществляется по CAN-шине, команду к запуску бензонасос получает от электронного блока управления двигателем. Перед запуском ДВС необходимо создать давление в топливопроводе, поэтому сразу после включения зажигания ЭБУ подает сигнал на реле, которое включает бензонасос. В некоторых авто подача питания на реле и включение бензонасоса осуществляется в момент открытия водительской двери. Время работы бензонасоса в таком режиме исчисляется секундами, после чего питание отключается. Последующий запуск произойдет уже при начале вращения стартера.

Основные неисправности, простейшая диагностика

К основным поломкам, из-за которых может не работать бензонасос, относятся:

  • перегорание предохранителя;
  • обрыв питания, окисление контактов;
  • износ щеточного узла, вследствие чего ухудшается производительность, разрушение коллектора, износ втулок ротора;
  • засорение;
  • критический износ трущихся пар роликовых и шестеренчатых топливных насосов;
  • разрушение пластмассовой муфты, посредством которой вал якоря электродвигателя соединяется с ротором  насоса.

Чтобы понять, почему не работает бензонасос, достаточно базовых навыков пользования мультиметром. Наличие питания на разъеме ТН после включения зажигания будет означать, что неисправность в насосе. Если питание не приходит и бензонасос не запускается, то следует проверить цепь до разъема, а также реле.

Основные симптомы неисправности:

  • увеличение шума, появление посторонних звуков;
  • провалы при резком нажатии на газ;
  • двигатель периодически глохнет (особенно на горячую);
  • проблемы с запуском.

Реле

Одним из важнейших элементов системы питания инжекторного двигателя является реле бензонасоса. Оно используется для уменьшения нагрузки на бортовую сеть, так как управление силовыми контактами осуществляется подачей слабого напряжения на соответствующие выводы электромагнитного реле. Принципиальная схема подключения бензонасоса.

Принцип работы реле, а также способы проверки вы можете увидеть на видео.
