Топливный насос низкого давления: устройство и принцип работы подкачивающего насоса

Особенности работы топливных насосов

Погружной бензонасос

Чтобы определить, где находится электрический топливный насос в системе, необходимо учесть его конструктивные особенности. Так например, роторные и шестеренчатые устанавливаются непосредственно в системе топливопровода, а центробежный насос всегда находится в . По месту расположения топливные насосы разделяют на:

• Выносные – монтируются на кузове автомобиля.

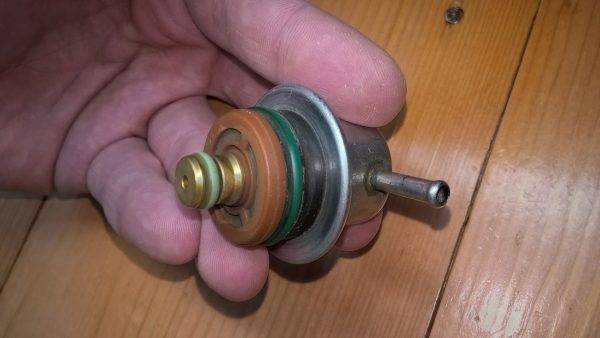

• Погружные – устанавливаются в топливном баке таким образом, чтобы он был погружен в топливо. Такие конструкции наиболее популярны в современных авто. За счет погружения механизма в рабочую жидкость обеспечивается его охлаждение, а также исключается вероятность «сухого хода». Модуль погружного бензонасоса состоит из датчика уровня топлива, , самого электрического бензонасоса и регулятора давления.

Включение электрического насоса происходит при помощи реле, получающего сигнал от блока управления двигателя. Питание проходит через предохранитель в цепи бензонасоса, приводя последний в работу одновременно с включением системы зажигания или сразу после открытия двери водителя. Само реле может располагаться возле блока управления двигателя или в составе блока предохранителей.

Предназначение

Принципиальная работа электрического бензонасоса основана на проталкивании топлива под давлением в двигатель. Обычные засасывают бензин из бензобака, незначительный промежуток от насоса до карбюратора позволяет работать при низком давлении. Электрические бензонасосы первых выпусков ВАЗов работали с одинаковой скоростью. Промышленностью налажен выпуск насосов соответствующих растущим требованиям автомобилестроения, теперь работа их полностью зависит от скорости работы двигателя.

Работа электрических бензонасосов осуществляется под давлением, поэтому повышается шум и быстрое нагревание. По этим причинам устанавливаются они в бензобаке. Бензин охлаждает и глушит звук работающего насоса.

Назначение топливоподкачивающего насоса дизельного двигателя.

1. Топливоподкачивающий насос применяют для подачи топлива из топливного бака к фильтру.

2. Топливоподкачивающий насос применяют для подачи топлива из топливного бака через фильтры к форсункам.

3. Топливоподкачивающий насос применяют для подачи топлива из топливного бака через фильтры к насосу высокого давления.

Типы топливоподкачивающих насосов, применяемых на дизельных двигателях ЯМЗ-236М и КамАЗ-740.10.

1. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы поршневого типа.

2. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы диафрагменного типа.

3. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы поршневого и диафрагменного типа.

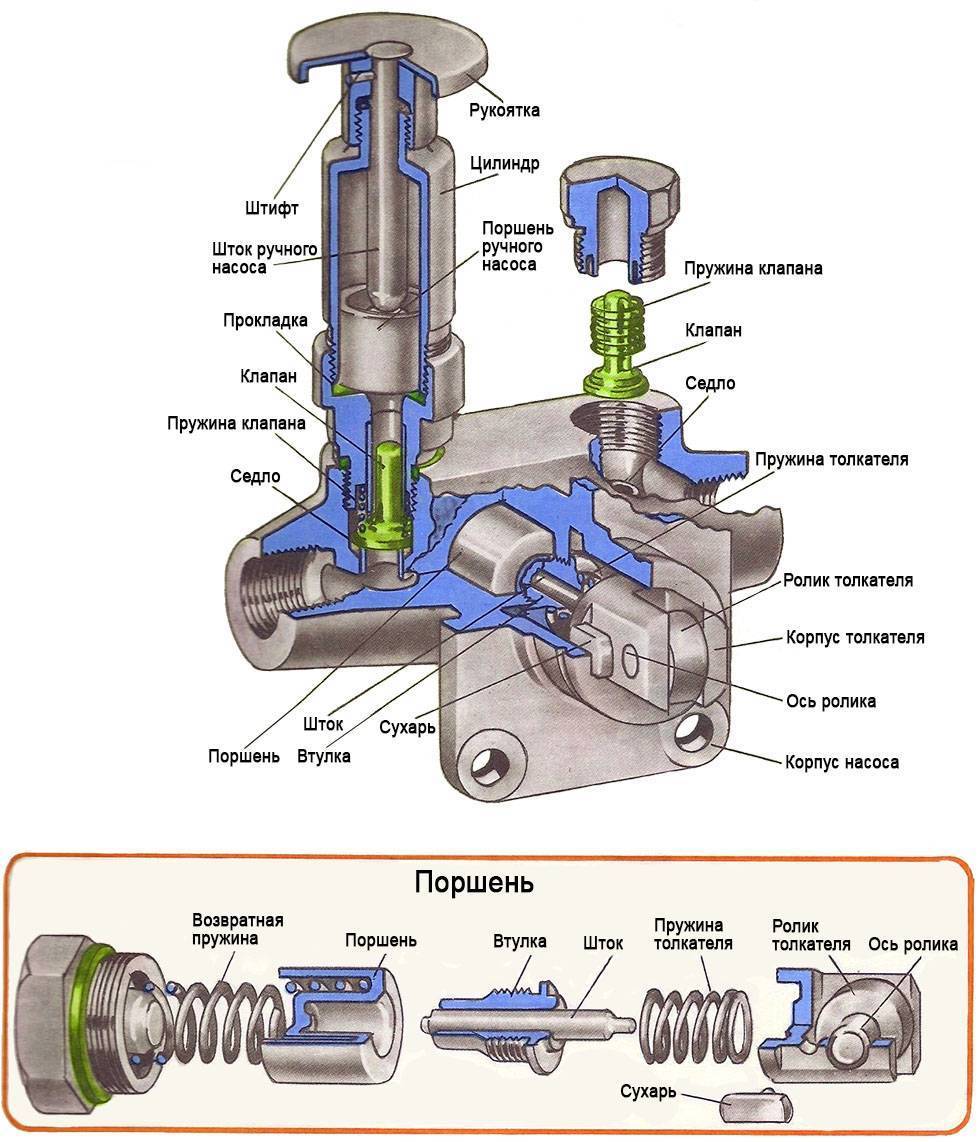

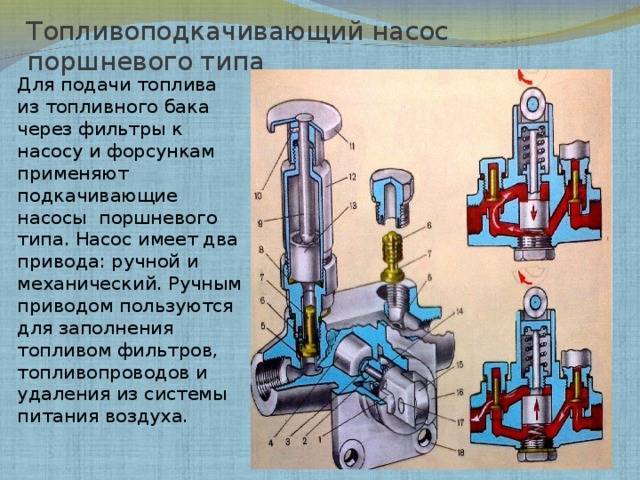

Устройство топливоподкачивающего насоса дизельного двигателя.

1. Ведомая полумуфта, ось груза, пружина, ведущая полумуфта, корпус, па­лец ведущей полумуфты, груз, проставка.

2. Толкатель, пружины, крышка, нагнетательный клапан, седло, гильза, болт регулировочный.

3. Шток толкателя, пружины, толкатель, выпускной клапан, пробки, поршень, впускной клапан, корпус насоса, насос ручной подкачки.

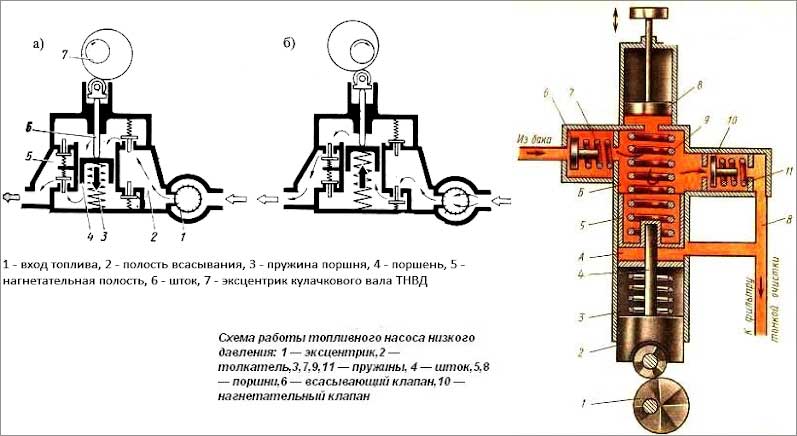

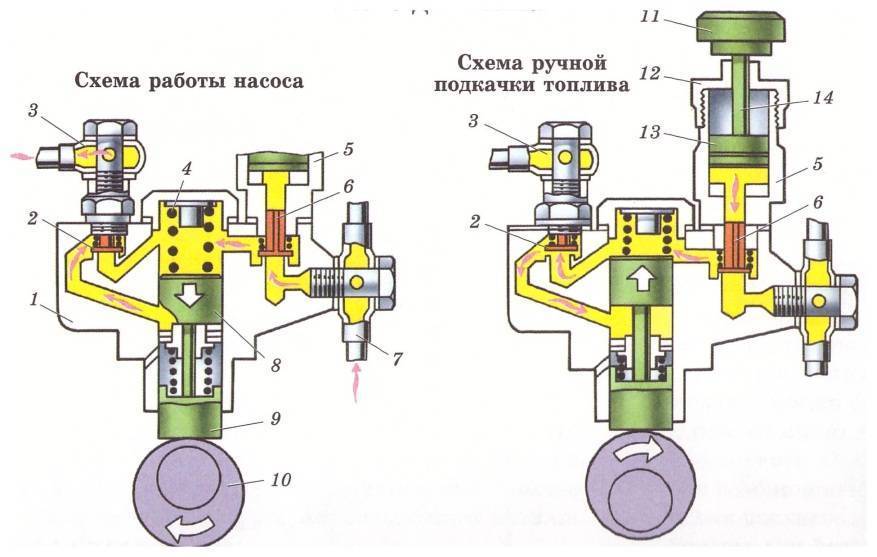

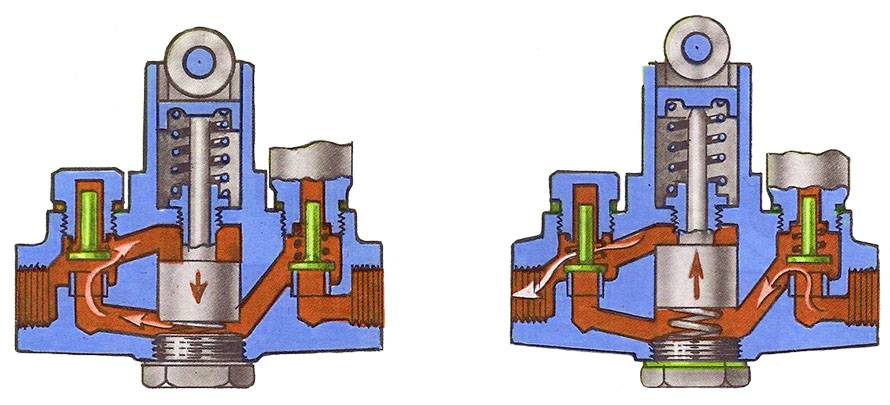

Работа топливоподкачивающего насоса (ручная подкачка) дизельного двигателя.

1. Вращающийся эксцентрик, расположенный на кулачковом валу насоса высокого давления, набегает на ролик толкателя, вследствие чего сжимается пружина и перемещается шток с поршнем, сжимая пружину. Под действием давления топлива в полости А над поршнем, впускной клапан прижимается к седлу, а выпускной клапан открывается, топливо перетекает по перепускному каналу в полость Б под поршень.

2. Когда эксцентрик сбегает с ролика толкателя, пружина возвращает толка­тель в исходное положение. Одновременно пружина, разжимаясь, перемещает поршень в обратную сторону. Над поршнем в полости А создается пониженное, а под поршнем в полости Б — повышенное давление. Выпускной клапан садится на седло, и топливо из полости Б по каналам насоса и трубопроводу поступает к фильтру тонкой очистки. Вследствие понижения давления над поршнем открывается впускной клапан и топливо заполняет полость А.

3. При перемещении поршня рукояткой вверх в цилиндре создается разрежение, открывается впускной клапан и топливо поступает внутрь цилиндра. При перемещении поршня вниз в цилиндре создается давление, впускной клапан закрывается, а выпускной клапан открывается и топливо подается к фильтру тонкой очистки.

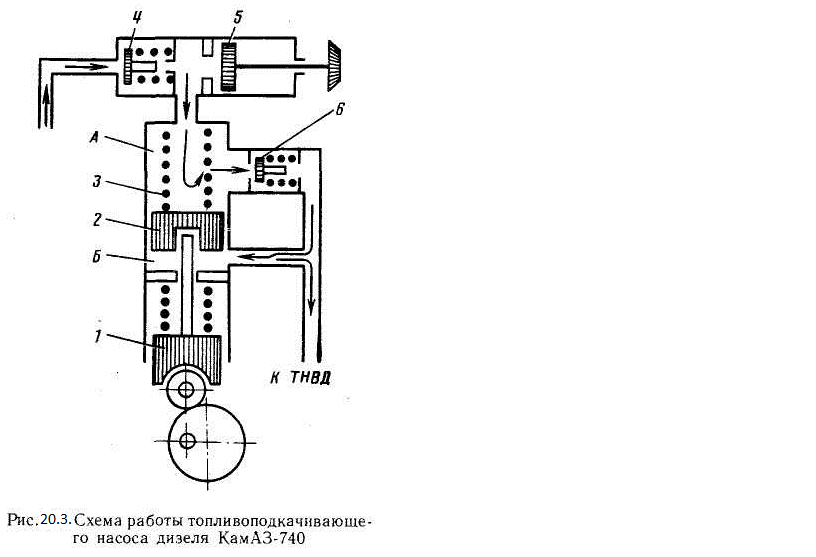

Работа топливоподкачивающего насоса дизельного двигателя.

1. При перемещении поршня, рукояткой вверх в цилиндре создается разрежение, открывается впускной клапан и топливо поступает внутрь цилиндра. При перемещении поршня вниз в цилиндре создается давление, впускной клапан закрывается, а выпускной клапан открывается и топливо подается к фильтру тонкой очистки.

2. Вращающийся эксцентрик, расположенный на кулачковом валу насоса высокого давления, набегает на ролик толкателя, вследствие чего сжимается пружина и перемещается шток с поршнем, сжимая пружину. Под действием давления топлива в полости А над поршнем, впускной клапан прижимается к седлу, а выпускной клапан открывается, топливо перетекает по перепускному каналу в полость Б под поршень.

3. Когда эксцентрик сбегает с ролика толкателя, пружина возвращает толка­тель в исходное положение. Одновременно пружина, разжимаясь, перемещает поршень в обратную сторону. Над поршнем в полости А создается пониженное, а под поршнем в полости Б — повышенное давление. Выпускной клапан садится на седло, и топливо из полости Б по каналам насоса и трубопроводу поступает к фильтру тонкой очистки. Вследствие понижения давления над поршнем открывается впускной клапан, и топливо заполняет полость А.

4. Работа топливоподкачивающего насоса дизельного двигателя осуществляется по принципам, указанным в ответах 2 и 3.

Изменение производительности топливоподкачивающего насоса дизельного двигателя.

1. Производительность топливоподкачивающего насоса дизельного двигателя изменяется за счет регулирования жесткости пружины поршня.

2. Производительность топливоподкачивающего насоса дизельного двигателя не изменяется.

3. При уменьшении расхода топлива двигателем давление в полости перед поршнем повышается, и силы сжатой пружины недостаточно для преодоления противодавления топлива. Вследствие этого активный ход поршня уменьшается, и соответственно, снижается подача топлива насосом. Толкатель при этом свободно перемещается в обе стороны. По мере увеличения расхода топлива двигателем, давление в полости перед поршнем уменьшается, активный ход поршня увеличивается и подача топлива насосом возрастает.

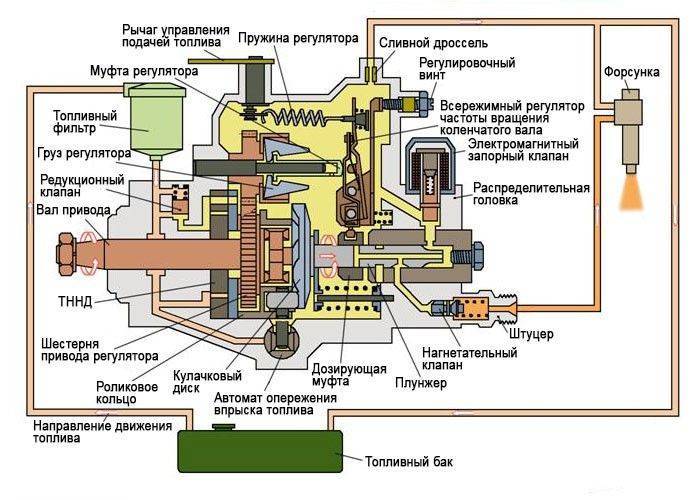

Устройство подкачивающего насоса и различные типы ТННД

Если говорить о конструкции, топливный насос низкого давления имеет следующие составные элементы:

1. Приводной вал
2. Ротор с лопастями
3. Статор
4. Диск распределения
5. Приводную шестерню-регулятор
6. Соединительные муфты

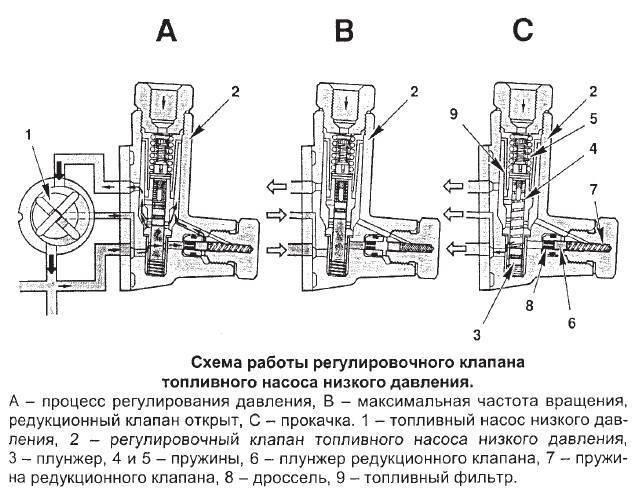

Принцип действия заключается в том, что сначала начинает двигаться ротор, в результате его лопасти приближаются к статору. В результате под воздействием центробежной силы создаются «камеры» и определенное напряжение. Затем из камер горючее поступает к ТНВД. Для подачи топлива в диске распределения выполнены каналы. Если давление превышает норму, часть горючего перенаправляется на редукционный клапан.

С учетом того, что подкачивающий насос и насос высоко давления связаны, для того, чтобы поддерживать необходимые условия, имеется топливный сливной дроссель. Указанный дроссель представляет собой жиклер, который вкручен в ТНВД.

Данное решение позволяет поддерживать нужные условия в камерах, при этом учитывается зависимость от той скорости, с которой движется приводной вал. Подобная схема хорошо подходит для дизельных моторов, при этом существуют и другие виды подкачивающих насосов.

Разновидности топливных насосов низкого давления

Начнем с того, что топливный насос низкого давления установлен на любом автомобиле, бензиновом (карбюратор, инжектор), так и на многих дизельных, но не на всех. Данное устройство «вытягивает» горючее из топливного бака, после чего топливо проходит через фильтры, попадает в дозирующие системы и подается в двигатель.

При этом подкачивающие насосы бывают механическими и электрическими. На бензиновых карбюраторных ДВС стоит механический насос, на инжекторных моторах подкачивающий топливный насос электрический. Однако если в бензиновых аналогах независимо от типа мотора такой насос является основным, в дизельных двигателях подкачивающий насос подает топливо на ТНВД.

Механический подкачивающий насос, как правило, ставится на блок цилиндров. В действие такое устройство приводит сам двигатель. Если просто, во время вращения мотора происходит нажатие на специальный кулачок насоса, в результате устройство начинает закачивать горючее в карбюратор. Также механический насос имеет специальный рычаг, что позволяет вручную прокачать бензин перед запуском двигателя.

Электрический подкачивающий насос стал необходимостью после того, как появились инжекторные двигатели. Дело в том, что для нормальной работы инжектора топливо должно подаваться на форсунки под более высоким давлением по сравнению с карбюраторными ДВС.

Естественно, слабый по производительности механический насос не способен справиться с такой задачей. Ему на смену пришел электробензонасос. Такой насос фактически представляет собой электродвигатель и насосную камеру, которые объединены в общем в корпусе. Нагнетатель расположен прямо в бензобаке и погружен в топливо. Также в корпус насоса интегрирован датчик уровня топлива и специальная сетка-фильтр для очистки горючего.

Такое решение имеет целый ряд преимуществ, так как устройство более производительное, а также не перегревается от избытков тепла в подкапотном пространстве. Также перед запуском двигателя нет необходимости подкачивать топливо вручную, так как после поворота ключа зажигания подкачивающий насос начинает сразу работать, поднимая давление в системе питания.

Еще следует отметить, что в схеме с электрическим насосом топливо постоянно движется по магистралям, что позволяет поддерживать нормальную температуру горючего и избежать перегрева.

Для устранения подсоса воздуха рекомендуем установить подкачивающий насос

Виды электрических ТН

Существует три основных вида топливных электронасосов – шестеренный, центробежный и роликовый.

Шестеренный насос

В шестеренном насосе топливо подается при помощи ротора (внутренней шестерни, подвижной), который располагается эксцентрично относительно статора (внешней шестерни, неподвижной). При вращении ротора боковые части его зубьев образуют небольшие камеры, которые меняют свой размер в зависимости от того, в каком месте проходят статор.

На входе камеры имеют максимальный размер и засасывают за счет разряжения в себя топливо. По мере вращения относительно статора камера уменьшается в размерах, за счет чего обеспечивается подача и нагнетание топлива на выходе из насоса.

Роликовый насос

Аналогичный принцип используется в роликовом насосе, в котором подача топлива осуществляется также благодаря эксцентричному расположению вращающегося ротора с подвижными роликами и неподвижного статора. Ролики перемещаются в специальных углублениях в роторе. Пространство, возникающее между ротором и роликом, полностью заполняется топливом в момент, когда ролик под действием центробежной силы максимально стремится вырваться из ротора.

Продолжая вращаться, ротор перемещает ролики относительно статора, форма которого меняется, заставляя ролики прижиматься к центру оси вращения ротора и сжимая тем самым топливо. На выходе создается дополнительное условие, при котором открывается отверстие выпуска, и топливо под высоким давлением удаляется из насоса.

Центробежный насос

В центробежном насосе подача топлива обеспечивается при помощи крыльчатки, которая оснащается специальными лопатками по всему периметру. Вращение крыльчатки происходит внутри полости, оснащенной двумя каналами – всасывающим и нагнетательным. Вращательные движения лопаток обеспечивают вихревой поток топлива, за счет чего достигается повышение давления.

Если шестеренный и роликовый насосы в силу особенностей конструкции монтируются непосредственно в топливопровод, то центробежный насос размещается в топливном баке. В современных топливных системах предпочтение отдается центробежному насосу, который значительно менее шумный, обеспечивает более ровный (без пульсаций) поток подаваемого топлива, хотя при этом и имеет ограничения по производительности и создаваемому давлению.

Управление работой электрического ТН обеспечивается благодаря блоку управления ДВС. Топливный насос начинает свою работу параллельно с включением зажигания, однако существуют автомобили, в которых насос активируется при открытии водительской двери (еще до того, как будет вставлен ключ зажигания или нажата кнопка пуска).

Электрический насос способен поддерживать довольно узкий, но достаточный для нормальной работы двигателя, диапазон рабочего давления, которое регулируется за счет изменения напряжения и при помощи предохранительного клапана, ограничивающего максимально допустимое давление в системе.

Магистрали подвода топлива

Магистрали обратного слива ступает обратно в бак вместе с воздушными или паровыми пузырьками. Воздушные пробки, которые образуются на стороне впуска в ТНВД, удаляются через перепускной клапан 6 с избыточным топ-ливом, утекающим в бак.

Топливоподкачивающий насос должен быть выполнен таким образом, чтобы подавать, наряду с необходимым для ТНВД количеством топлива, некоторое избыточное количество для прокачки и обратного слива в бак.

Выбор топливоподкачивающего насоса определяют следующие критерии: • тип ТНВД; • мощность нагнетания; • схема прокладки топливных маги-стралей; • наличие свободного места в мотор-ном отсеке.

Конструкция и принцип действия

Топливоподкачивающий насос забирает горючее из топливного бака и нагнетает его под давлением через фильтр тонкой очистки в полость всасывания ТНВД (под избыточным давлением 100…350 кПа или 1,0…3,5 бар). В качестве подкачивающих в большинстве случаев исполь-зуются механические поршневые насосы, которые крепятся к ТНВД (в редких случаях — к двигателю). Топливоподкачивающий насос при-водится в действие кулачком либо экс-центриком на кулачковом валу ТНВД или распределительном валу двигателя. В зависимости от требуемого расхода топлива используются одно- или двуххо-довые топливоподкачивающие насосы.

Одноходовой топливоподкачивающий насос

Одноходовой топливоподкачивающий насос (рис. 3 и 4) используется для ТНВД моделей М, A, MW и Р. Кулачок или эксцентрик 1 кулачкового вала (рис. За) через толкатель 3 приводит в движение поршень 5 насоса. Обратный ход поршня осуществляется под действием возвратной пружины 7. Топливоподкачивающий насос работа-ет по проточному принципу: при подъеме кулачка толкатель вместе с поршнем насоса движется вниз, преодолевая сопротивление возвратной пружины. При этом впускной клапан 8, находящийся в поршне, открывается под действием возникающего в рабочей камере 4 низкого давления.

Рис. 3 а — ход от эксцентрика b — ход от пружины 1. Эксцентрик 2. Кулачковый вал ТНВД 3. Толкатель 4. Рабочая камера 5. Поршень насоса 6. Впускная камера 7. Возвратная пружина 8. Впускной клапан 9. Перепускной клапан

Топливо протекает в рабочую камеру через открытый впускной клапан системы подачи топлива. При этом перепускной клапан 9 остается закрытым. При обратном ходе поршня впускной клапан закрывается, а перепускной клапан открывается (рис. Зб).

Двухходовой топливоподкачивающий насос

Двухходовые топливоподкачивающие насосы (рис. 5) с более высокой мощностью нагнетания используются для работы с ТНВД моделей Р и ZW, рассчитанных на большое число цилиндров двигателя и соответственно на большой расход топлива. Эти насосы также приводятся от кулачка или эксцентрика на кулачковом валу ТНВД. В двухходовых насосах нагнетание топлива к ТНВД происходит не только под действием толкателя, но и при возвращении поршня в исходное положение под действием возвратной пружины, т. е. осуществляется дважды при каждом обороте кулачкового вала ТНВД.

Рис. 4 1. Уплотнительное кольцо 2. Тарелка пружины 3. Корпус насоса 4. Впускной клапан 5. Втулка толкателя 6. Толкатель 7. Уплотнительное кольцо 8. Уплотнительное кольцо 9. Поршень насоса 10. Дистанционная шайба 11. Штуцер магистрали к ТНВД 12. Перепускной клапан 13. Возвратная пружина 14. Тарелка пружины 15. Штуцер магистрали подачи топлива

Рис. 5 а — ход от эксцентрика b — ход от пружины 1. Кулачковый вал ТНВД 2. Эксцентрик 3. Рабочая камера 4. Впускная камера

Обязательно прочитайте : 10 причин выбрать машину с дизельным двигателем

Неисправности автомобильных топливных насосов

Рассматривая возможные дефекты описываемых устройств, отметим прежде проблемы механических конструкций. Собственно, главной проблемой, с которой сталкиваются владельцы машин, является неработоспособность помпы в виду разных причин.

Так утечка через диафрагму или односторонний клапан конструкции механического топливного насоса приводит к потере давления топлива и снижению питания карбюратора. Этот дефект сопровождается сбоями в работе мотора:

• осечками запуска двигателя,
• нестабильностью оборотов,
• периодическим прекращением работы мотора.

Если же насос полностью выходит из строя, топливо не поступает в карбюратор, двигатель попросту не запускается. Утечки топлива являются еще одной распространенной проблемой, обычно из-за появления трещин или мелких отверстий в резиновой диафрагме. Ослабление впускных или выпускных фитингов также создаёт проблемы в работе.

Как проверить работу механического топливного насоса?

Механическую конструкцию допустимо проверить на работоспособность одним из четырёх способов:

1. Визуальный осмотр.
2. Прокачка дросселем.
3. Отсоединение топливной линии.
4. Проверка давления.

Для первого варианта достаточно осмотреть устройство. Если заметна утечка топлива, скорее всего, вышла из строя мембрана. Тогда топливный механический насос необходимо заменить.

Менять помпу – процедура довольно обременительная, как с финансовой точки зрения, так и в плане исполнения механической работы. Поэтому желательно выстроить качество работы аппарата, чтобы обеспечить долговечность

Вариант второй предполагает съём воздушного фильтра, после чего наблюдая за горловиной карбюратора, необходимо прокачать дроссельную тягу. Если насос рабочий, отметится впрыск топлива в карбюратор. В противном случае возможные причины:

• забит фильтр,
• засорен топливопровод,
• нет топлива в баке,
• неисправен топливный насос.

Третий вариант проверки – отсоединение топливной линии в точке, подключенной на карбюраторе. Отключенный конец трубопровода нужно поместить внутрь подходящей ёмкости.

Затем потребуется прокрутить мотор, наблюдая за выходом топлива из трубки. Если наблюдается достаточно сильный выброс топлива из трубки – аппарат исправен. В противном случае возможен любой из дефектов, отмеченных выше.

Наконец, четвёртый вариант проверки – давлением. В этом случае потребуется манометр, который подключают на выходе топливного насоса. Затем проворачивают мотор, одновременно контролируя показания манометра. Показания должны соответствовать значениям, указанным в спецификации.

Топливный насос — как проверить работоспособность устройства?

Традиционный способ диагностики — прослушивание работы механизма на присутствие посторонних шумов сразу после активации ключа зажигания. Отсутствие шумов работы механизма электрической помпы указывает на исправность аппарата.

Проверить работоспособность устройства можно и по характерному запаху выхлопных газов, испускаемых выхлопной трубой при запуске автомобильного двигателя. Если запах газов не чувствуется, такая ситуация указывает на недостаток топлива в двигателе. Причиной тому может стать:

• неисправность электрической помпы,
• неисправность реле помпы,
• выгорание предохранителя,
• нарушение проводного соединения.

Автоматика большинства моделей автомобилей не предусматривает определение неисправности электрической помпы посредством диагностических кодов.

Также отсутствует контрольная лампа работы помпы. Двигатель автомобиля нормально проворачивается стартером, искра на свечах присутствует, но мотор не запустится за неимением топлива.

Более продвинутые конструкции автомобильных двигателей оснащаются тестовым фитингом давления топлива, установленным обычно на рампе. Достаточно прикрепить к фитингу проверочный манометр, чтобы определить давление топлива. Также вместо фитинга может устанавливаться датчик давления.

Если давление топлива равно нулю, электрическая помпа не работает. Если значение давления топлива меньше указанного спецификацией, требуется дальнейшая диагностика для определения причины. Тогда возможны неисправности:

• регулятора давления топлива,
• линейной магистрали,
• линейных фильтров,
• электрических цепей.

Еще один способ определить работоспособность топливной помпы, — залить небольшое количество энергоресурса в область дроссельной заслонки. Если двигатель автомобиля запускается, работает некоторое время, после чего глохнет, — это явный признак дефектов электрической помпы.

При помощи информации: Mechanics.StackExchange

Преимущества установки подкачивающего насоса на дизель

Если вернуться к основной теме, подкачивающий  насос на дизель во многих случаях является электрическим. Такой насос становится важным элементом в системе питания, так как позволяет не только быстро и эффективно подать дизтопливо к ТНВД, но и пропустить солярку через фильтры.

Также наличие подкачивающего насоса позволяет добиться стабильной работы дизельного двигателя во всех режимах и на любых оборотах, то есть исключается нехватка топлива под нагрузками. Еще отметим, что многие владельцы дизельных авто, которые штатно не имеют дополнительного насоса, принимают решение установить его самостоятельно.

Данная необходимость может быть продиктована разными причинами, начиная с незначительного завоздушивания системы питания после стоянки и заканчивая стремлением облегчить пуск дизельного двигателя. Насос можно поставить как в топливный бак, так и интегрировать на определенных участках топливных магистралей подачи дизтоплива уже после бака.

Как правило, после установки владельцы отмечают, что дизель легче заводится (нужно сделать меньшее количество оборотов стартером). Также отмечается более стабильная работа ДВС на разных режимах (переходные режимы, ХХ, работа под нагрузкой). В некоторых случаях возможен и прирост мощности, так как горючее стабильно подается к ТНВД даже на высоких оборотах.

Рядные ТНВД

Такие конструкции были разработаны конструкторами компании Bosch. Особенность механизма рядного типа – использование индивидуального набора плунжерной пары для каждого цилиндра. Солярка движется по специальным патрубкам топливных магистралей и направляется в строгой очередности к отдельным распыляющим форсункам.

Что происходит в цилиндрах при работе дизельного мотора:

• вращение от двигателя передается через привод на специальный кулачковый вал;
• детали плунжерной пары приходят в движение под воздействием кулачков;
• толкатель заставляет плунжер перемещаться по цилиндру, сжимая воздух, который сильно нагревается при уменьшении объема;
• когда давление сжатого воздуха превысит заданное значение, срабатывает впускное клапанное устройство;
• через открывшееся отверстие распыленное топливо подается в камеру сгорания цилиндра;
• в горячем сжатом кислороде впрыснутое мелкодисперсное топливо самовозгорается (смесь взрывается и постепенного сгорает в цилиндре);
• плунжер по инерции занимает прежнее положение.

Время точной подачи свежей порции топлива в каждый цилиндр ДВС, а также расчетный объем поставляемой солярки регулируются вручную или под управляющим воздействием со стороны электронных приборов. Чаще всего насосами рядного типа оборудуются транспортные средства повышенной тяжести. С 2000 года данные механизмы не ставятся на дизелях в современных легковых автомобилях.

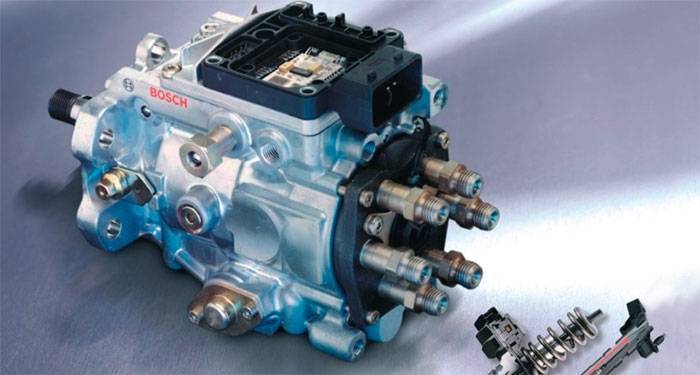

ТНВД

Данный тип насоса работает в паре с электрическим погружным устройством. В задачи ТНВД входит регулирование впрыска в определённый момент. Эта и другие его функции делают насос наиболее важным в инжекторной системе.

ТНВД

Конечно же, ТНВД большей частью удел дизельных агрегатов. Однако и в бензиновых системах он встречается. Это должно быть устройство, использующее непосредственный впрыск. Примечательно, что к ТНВД бензинового двигателя предъявляются куда меньше требований, чем к его аналогу – дизельному варианту. В последнем случае давление, выдаваемое насосом, должно быть ещё более высоким.

ТНВД – один из самых дорогих узлов автомобиля. Это объясняется использованием в его конструкции плунжерной пары. Изготовление её не из лёгких. Ещё во времена СССР на всю страну был один единственный завод, на котором делали плунжерные пары.

Сложность в том, что между плунжерами должен быть мизерный зазор или прецизионное сопряжение. Это обеспечивает сверхплавную работу плунжерного насоса, когда под действием собственной массы элемент входит в цилиндр.

В основные задачи ТНВД входит своевременная подача горючего в ТС и его распределение в цилиндры двигателя. Без форсунок представить работу такого насоса невозможно. Они выступают в качестве связки в цепи, интегрированы с ТНВД, с одной стороны, и камерой сгорания – с другой.

Технические характеристики ТНВД для МТЗ 80 82

Показатели	УТН 5	4 УТНИ	4 УТНМ
Диаметр плунжера мм	8,5	9	9
Ход плунжера мм	8	10	8
Номинальная частота вращения вала ТНВД об/мин	1100	1100	1100
Частота вращения, соответствующая холостому ходу дизеля об/мин	1170	1160	1160
Частота вращения начала работы регулятора об/мин	1115	1115-1125	1115-1125
Частота вращения максимального крутящего момента об/мин	850	850	850
Частота вращения прекращения коррекции об/мин	1040-1100	1040-1100	1030-1090
Цикловая подача топлива при 40-50 об/мин. кулачкового вала ммᶾ/цикл	120	140	140
Частота вращения автоматического выключения подачи топлива к форсункам об/мин	950	1210	1250
Неравномерность подачи топлива секциями %  мин. частоте вращения/максимальной частоте	6/30	6/30	6/30
Угол начала подачи топлива секцией по мениску до ВМТ( по профилю кулачка)	57	57	57

Устройство опережения впрыска

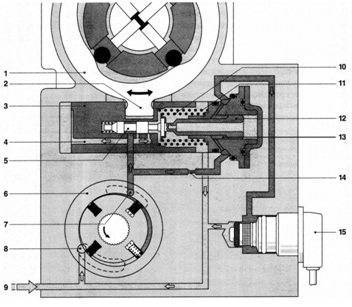

Данное устройство состоит из следующих элементов:

1. кулачковая шайба;
2. шаровая цапфа;
3. плунжер установки угла опережения впрыска;
4. подводной и отводной канал;
5. клапан регулировки;
6. шиберный насос для подкачки топлива;
7. отвод топлива;
8. вход топлива;
9. подвод из топливного бака;
10. пружина управляющего поршня;
11. возвратная пружина;
12. управляющий поршень;
13. кольцевая камера гидроупора;
14. дроссель;
15. электромагнитный клапан (закрытый) установки момента начала впрыска;

Оптимальный процесс протекания сгорания и лучшие мощностные характеристики касательно дизельного ДВС возможны только тогда, когда момент начала сгорания смеси происходит в определенном положении коленвала или поршня в цилиндре дизельного двигателя.

Устройство опережения впрыскивания выполняет одну очень важную задачу, которая заключается в том, чтобы увеличивать угол начала подачи топлива в тот момент, когда имеет место повышение частоты вращения коленвала. Данное устройство конструктивно включает в себя:

• датчик угла поворота приводного вала ТНВД;
• блок управления;
• электромагнитный клапан установки момента начала впрыска;

Устройство обеспечивает тот самый оптимальный момент начала впрыскивания, который идеально подходит режиму работы двигателя и нагрузке на него. Происходит компенсация временного сдвига, который определяется сокращением периода впрыска и воспламенения при увеличении частоты вращения.

Данное устройство оснащается гидравлическим приводом и встраивается в нижнюю часть корпуса ТНВД таким образом, чтобы располагаться поперек продольной оси насоса.

Работа устройства опережения впрыска

Кулачковая шайба (1) осуществляет вход шаровой цапфой (2) в поперечное отверстие плунжера (3) таким образом, что поступательное движение плунжера трансформируется в поворот кулачковой шайбы. Плунжер в центре имеет регулировочный клапан (5). Данный клапан осуществляет открытие и перекрытие управляющего отверстия в плунжере. По оси плунжера (3) находится управляющий поршень (12), который нагружен пружиной (10). Поршень отвечает за положение регулировочного клапана.

Электромагнитный клапан установки момента начала впрыскивания (15) находится поперек оси плунжера. Электронный блок, управляющий ТНВД, осуществляет воздействие на плунжер устройства опережения впрыска посредством данного клапана. Управляющий блок подает в непрерывном режиме импульсы тока

Такие импульсы характеризуются постоянной частотой и переменной скважностью. Клапан изменяет давление, которое оказывает воздействие на управляющий поршень в конструкции устройства
